ATC-108

CONTROLLER

CONTROLLER

PFP:27500

Removal and Installation

EJS0030S

1.

Remove cluster lid C. Refer to BT-22, "INSTRUMENT PANEL ASSEMBLY".

2.

Remove harness connectors.

3.

Remove multifunction switch.

AUTO AMP

ATC-109

C

D

E

F

G

H

I

K

L

M

A

B

ATC

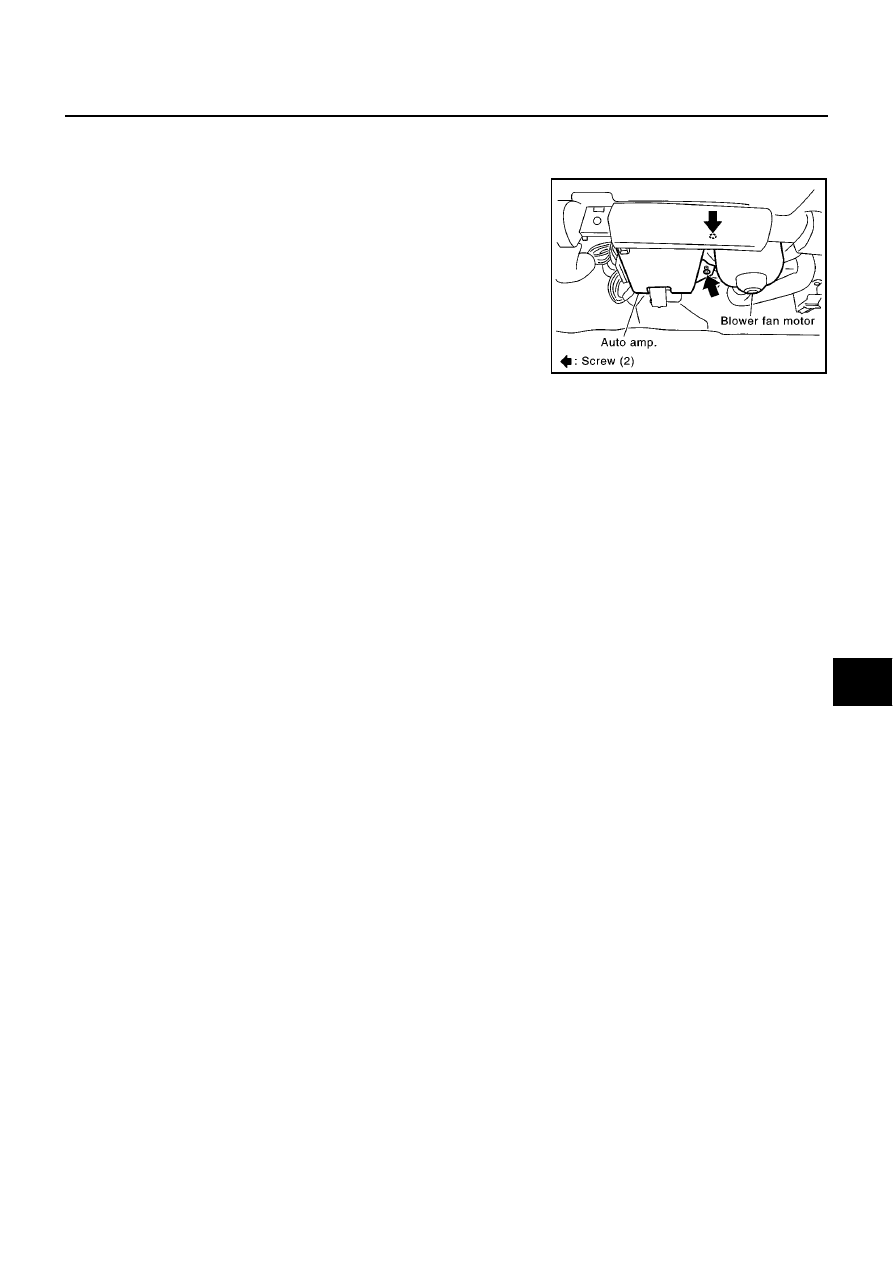

AUTO AMP

PFP:27760

REMOVAL AND INSTALLATION

EJS0030T

1.

Remove the instrument lower assist panel.

2.

Remove the auto amp. fixing screw.

3.

Disconnect the auto amp. connector, then remove the auto amp.

RJIA0190E

ATC-110

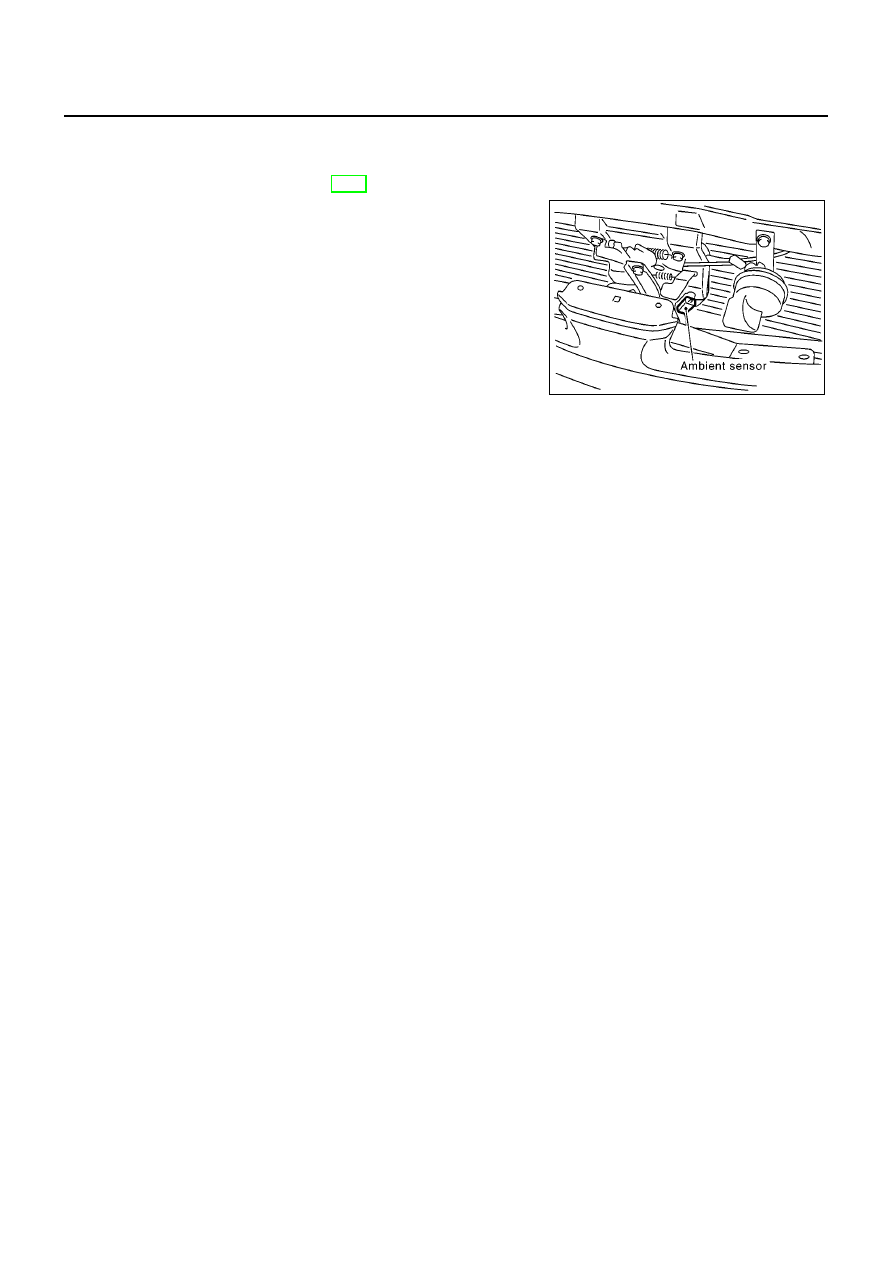

AMBIENT SENSOR

AMBIENT SENSOR

PFP:27722

Removal and Installation

EJS0030U

1.

Remove front grille (left). Refer to BT-7, “BODY FRONT END”.

2.

Disconnect ambient sensor connector.

3.

Remove the ambient sensor.

RJIA2326E

IN-VEHICLE SENSOR

ATC-111

C

D

E

F

G

H

I

K

L

M

A

B

ATC

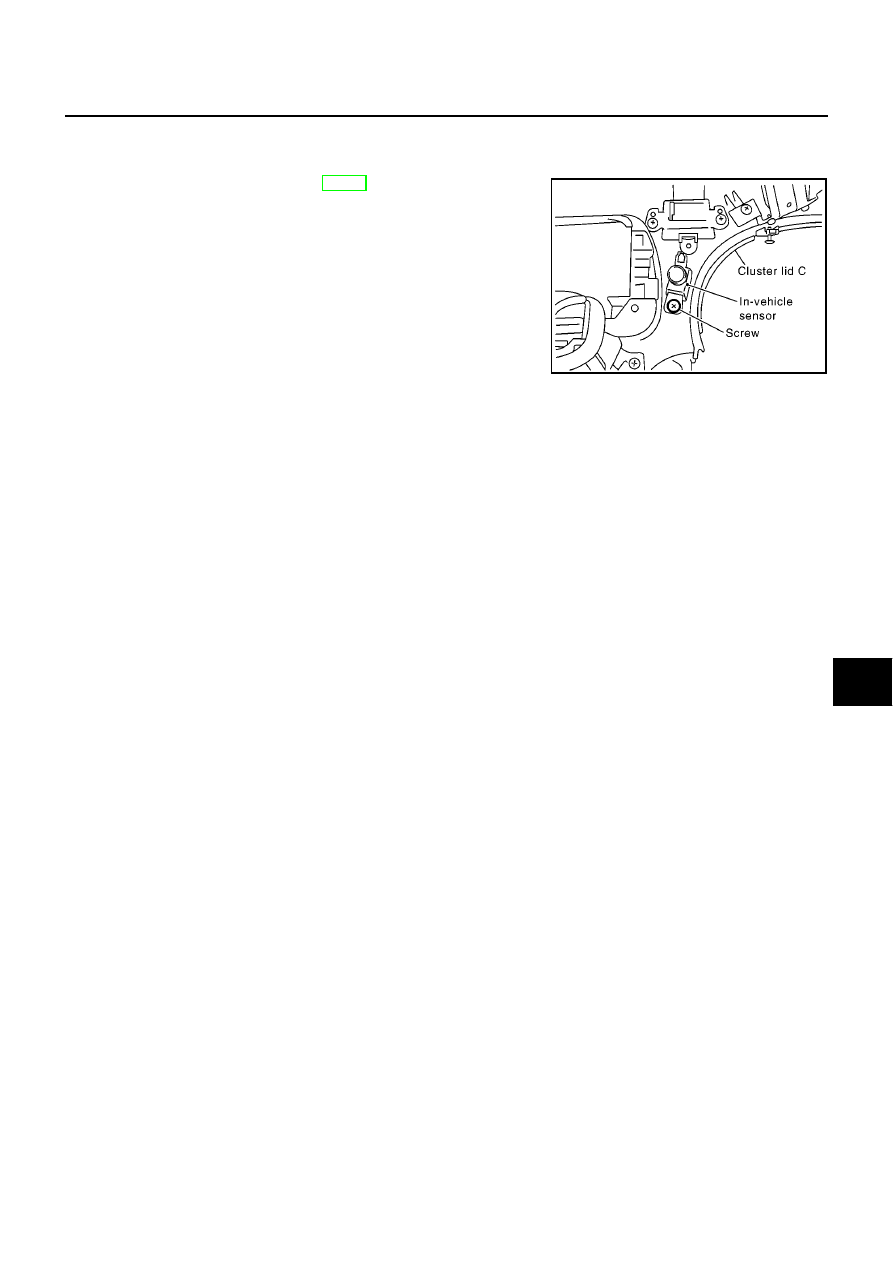

IN-VEHICLE SENSOR

PFP:27720

Removal and Installation

EJS0030V

1.

Remove cluster lid C. Refer to BT-22, “INSTRUMENT PANEL
ASSEMBLY”.

2.

Remove the in-vehicle sensor.

RJIA2332E
