Nissan Almera Tino V10. Manual - part 191





AT-488

[ALL]

REPAIR FOR COMPONENT PARTS

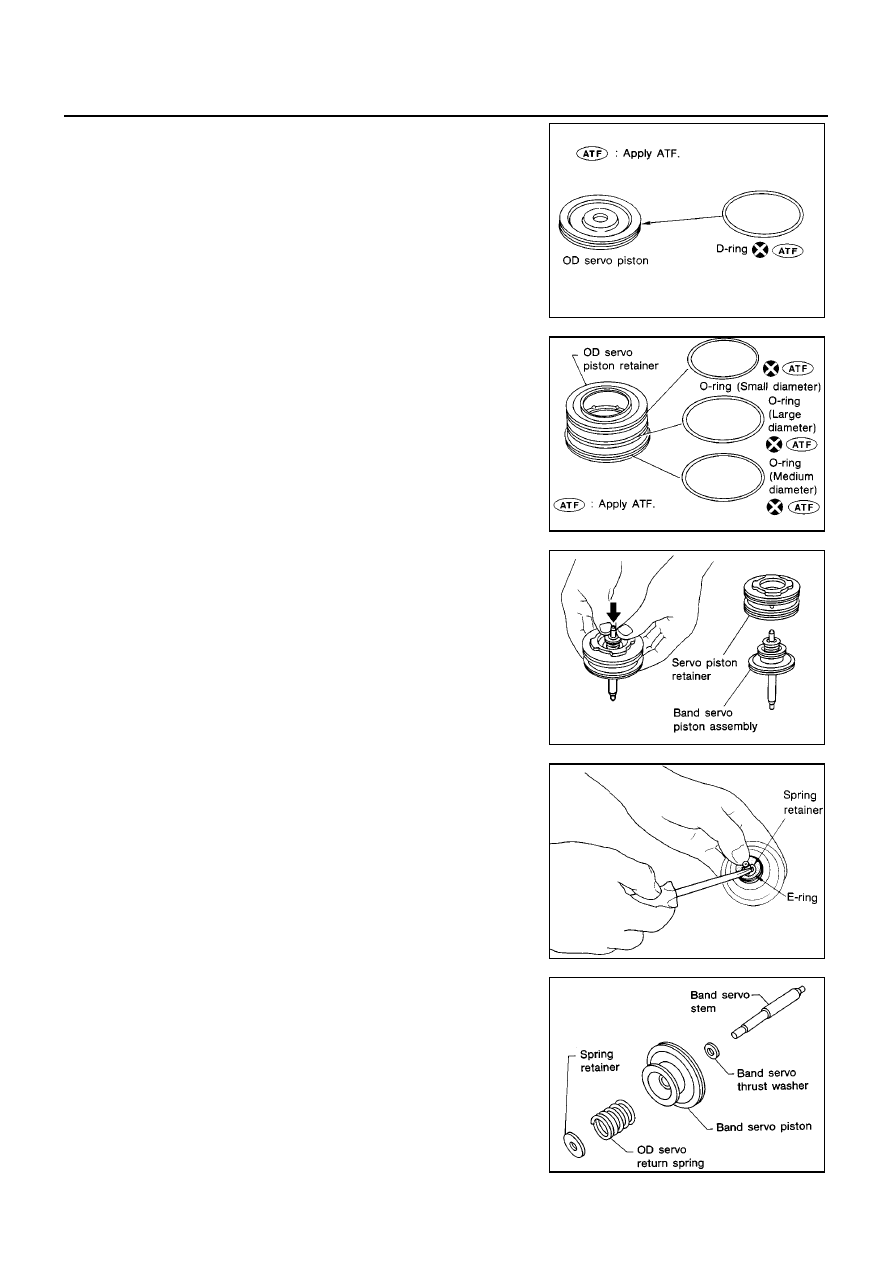

4.

Remove D-ring from OD servo piston.

5.

Remove O-rings from OD servo piston retainer.

6.

Remove band servo piston assembly from servo piston retainer
by pushing it forward.

7.

Place piston stem end on a wooden block. While pushing servo
piston spring retainer down, remove E-ring.

8.

Remove OD servo return spring, band servo thrust washer and
band servo piston stem from band servo piston.

SAT593GB

SAT292DA

SAT293D

SAT294D

SAT295DA

REPAIR FOR COMPONENT PARTS

AT-489

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

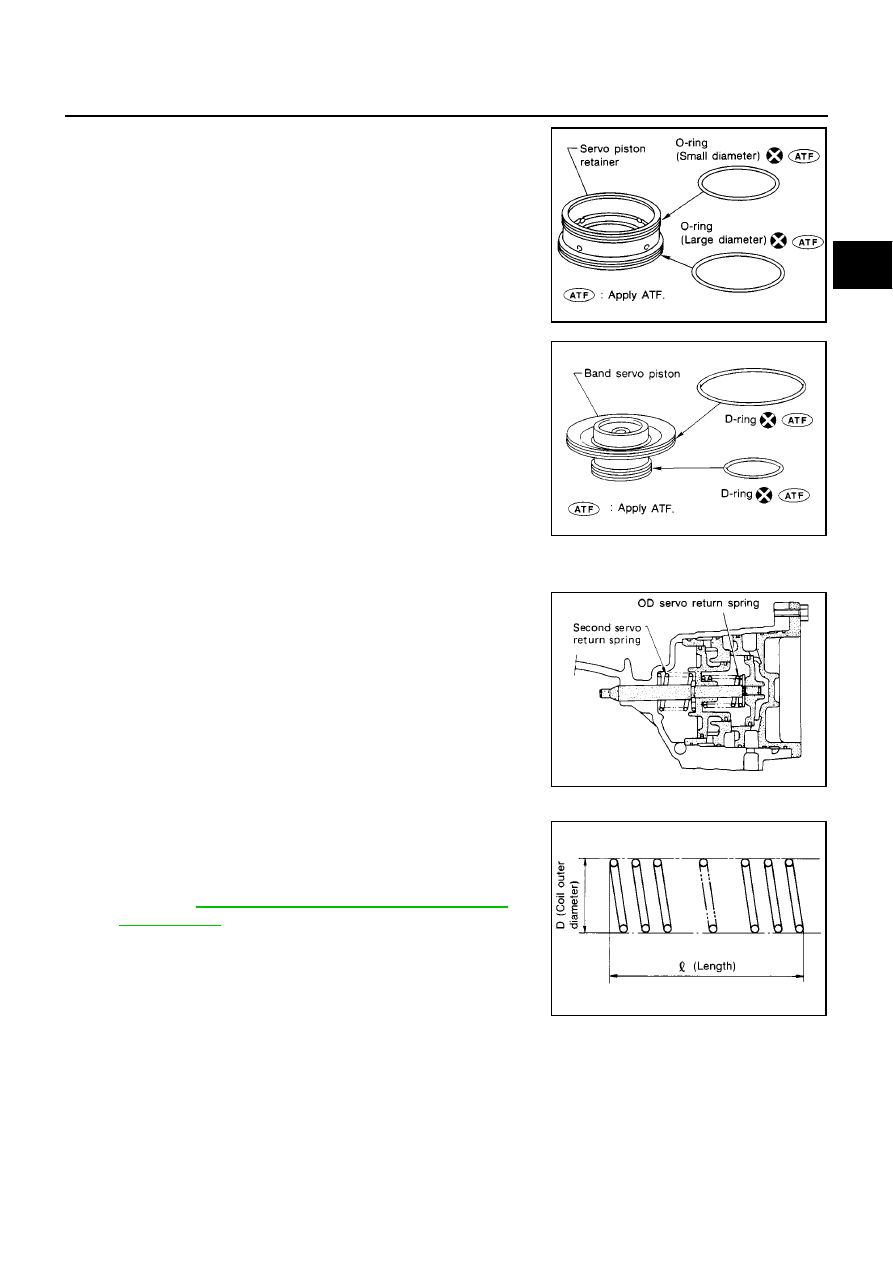

9.

Remove O-rings from servo piston retainer.

10. Remove D-rings from band servo piston.

INSPECTION
Pistons, Retainers and Piston Stem

Check frictional surfaces for abnormal wear or damage.

Return Springs

Check for deformation or damage.

Measure free length and outer diameter.

SAT296DA

SAT594GA

SAT298DA

Inspection standard:

Refer to

AT-519, "SERVICE DATA AND SPECIFICA-

TIONS (SDS)"

SAT138D

AT-490

[ALL]

REPAIR FOR COMPONENT PARTS

ASSEMBLY

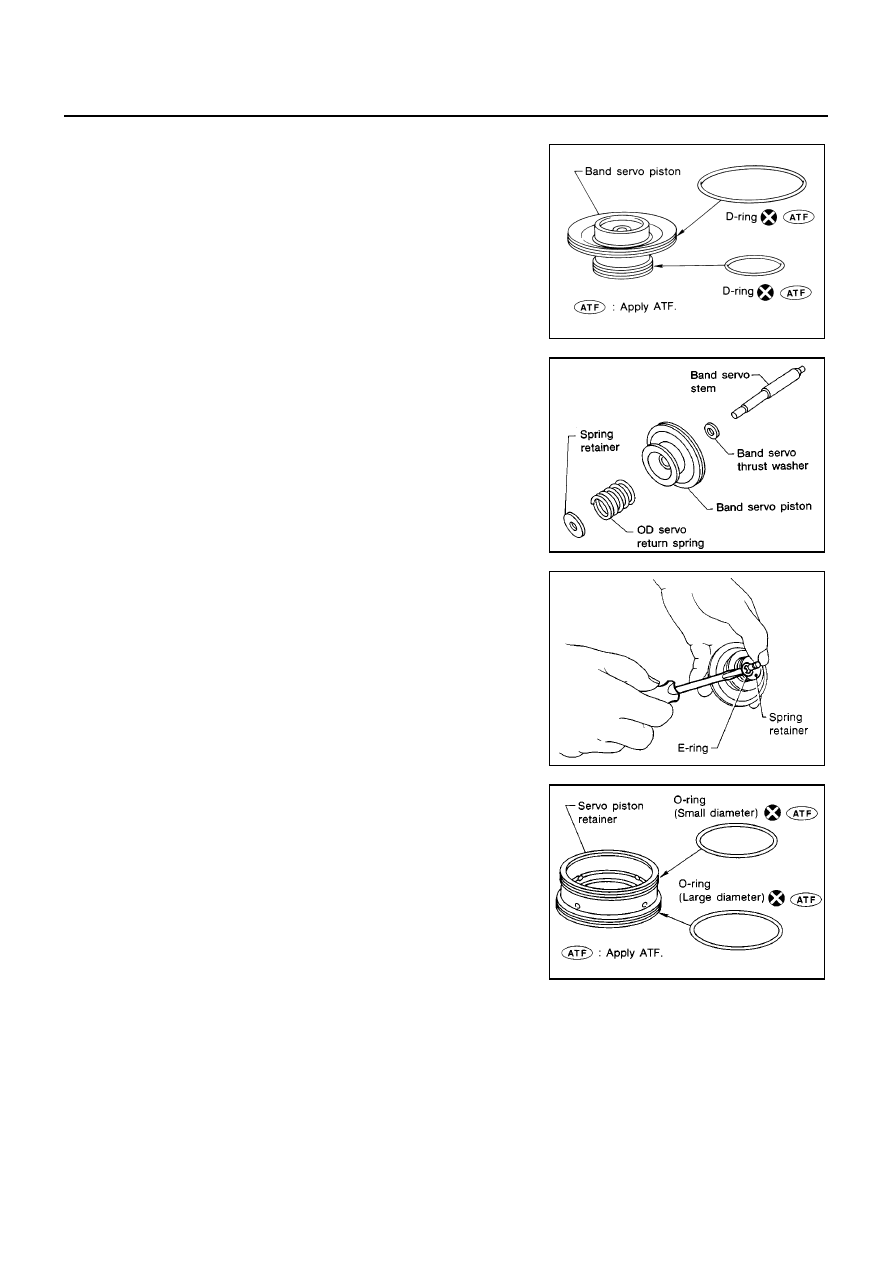

1.

Install D-rings to servo piston retainer.

Apply ATF to D-rings.

Pay attention to position of each D-ring.

2.

Install band servo piston stem, band servo thrust washer, OD
servo return spring and spring retainer to band servo piston.

3.

Place piston stem end on a wooden block. While pushing servo
piston spring retainer down, install E-ring.

4.

Install O-rings to servo piston retainer.

Apply ATF to O-rings.

Pay attention to position of each O-ring.

SAT595GA

SAT295DA

SAT301D

SAT296DA

REPAIR FOR COMPONENT PARTS

AT-491

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

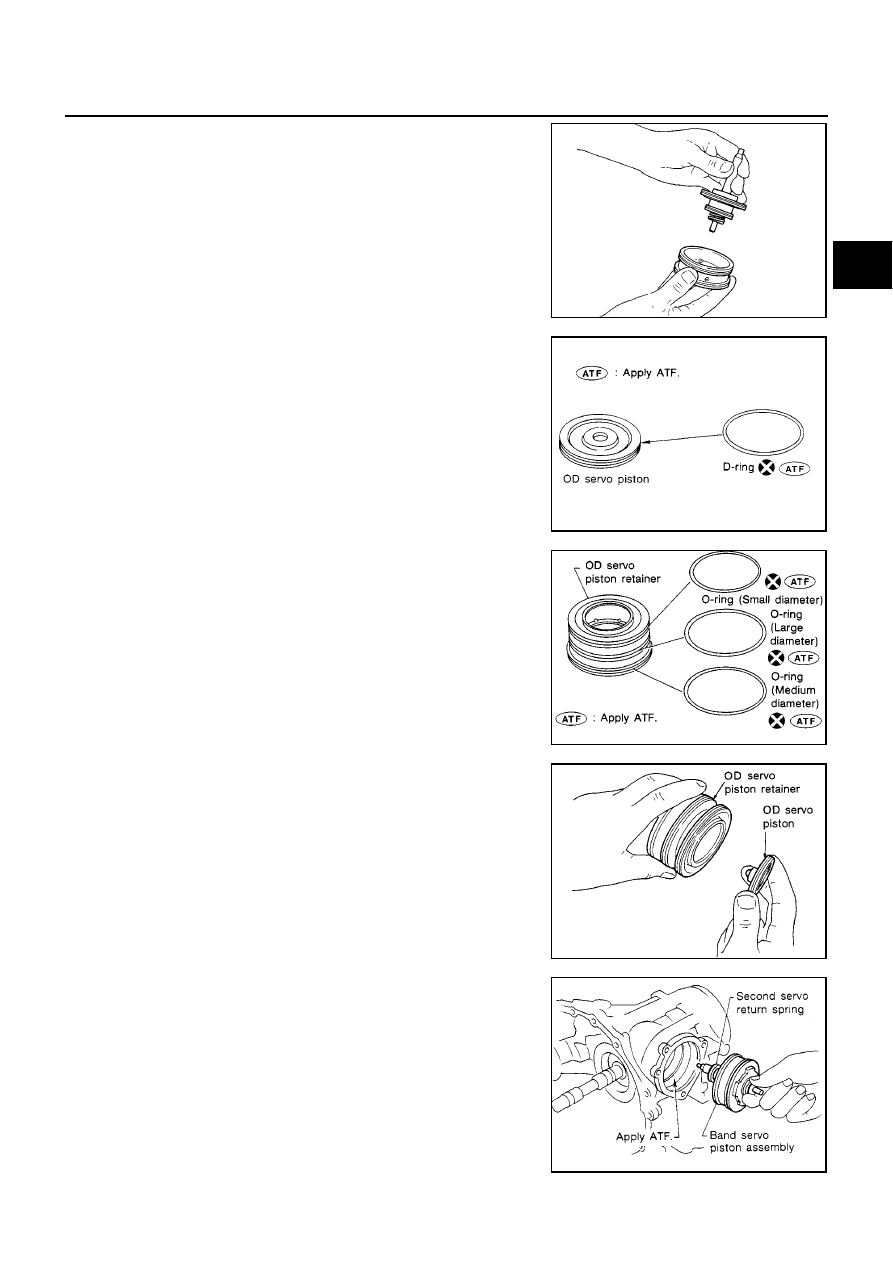

5.

Install band servo piston assembly to servo piston retainer by
pushing it inward.

6.

Install D-ring to OD servo piston.

Apply ATF to D-ring.

7.

Install O-rings to OD servo piston retainer.

Apply ATF to O-rings.

Pay attention to position of each O-ring.

8.

Install OD servo piston to OD servo piston retainer.

9.

Install band servo piston assembly and second servo return
spring to transmission case.

Apply ATF to O-ring of band servo piston and transmis-
sion case.

SAT303D

SAT596GB

SAT292DA

SAT306DA

SAT865H
