AT-484

[ALL]

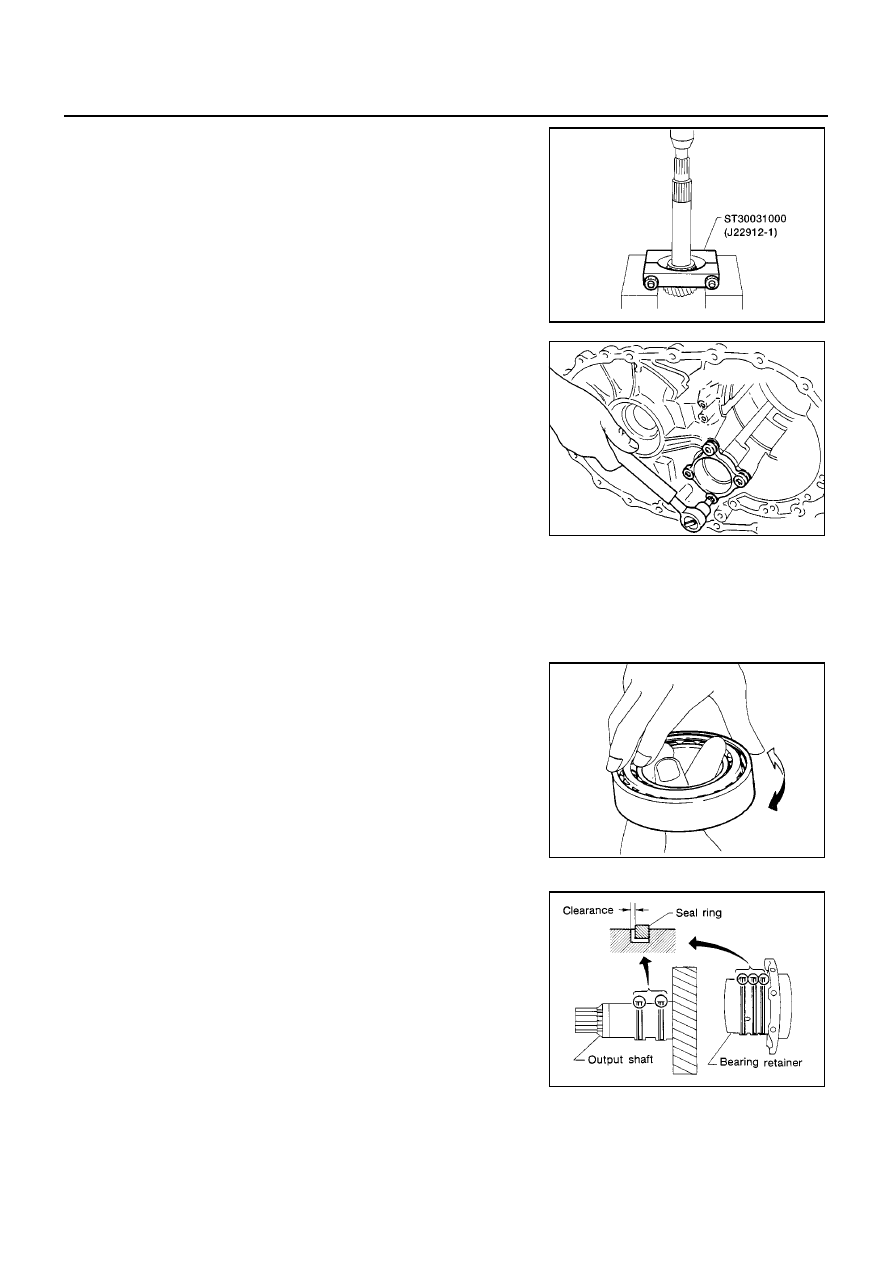

REPAIR FOR COMPONENT PARTS

7.

Press out reduction pinion gear bearing from reduction pinion
gear.

8.

Remove reduction pinion gear bearing outer race from transmis-
sion case.

INSPECTION
Output Shaft, Idler Gear and Reduction Pinion Gear

●

Check shafts for cracks, wear or bending.

●

Check gears for wear, chips and cracks.

Bearing

●

Make sure bearings roll freely and are free from noise, cracks,
pitting or wear.

●

When replacing taper roller bearing, replace outer and inner
race as a set.

Seal Ring Clearance

●

Install new seal rings to output shaft.

●

Measure clearance between seal ring and ring groove of output
shaft.

●

If not within allowable limit, replace output shaft.

●

Install new seal rings to bearing retainer.

●

Measure clearance between seal ring and ring groove of bearing retainer.

AAT538

SAT651D

SPD715

Standard clearance:

0.10 - 0.25 mm (0.0039 - 0.0098 in)

Allowable limit:

0.25 mm (0.0098 in)

Standard clearance:

0.10 - 0.25 mm (0.0039 - 0.0098 in)

SAT652D

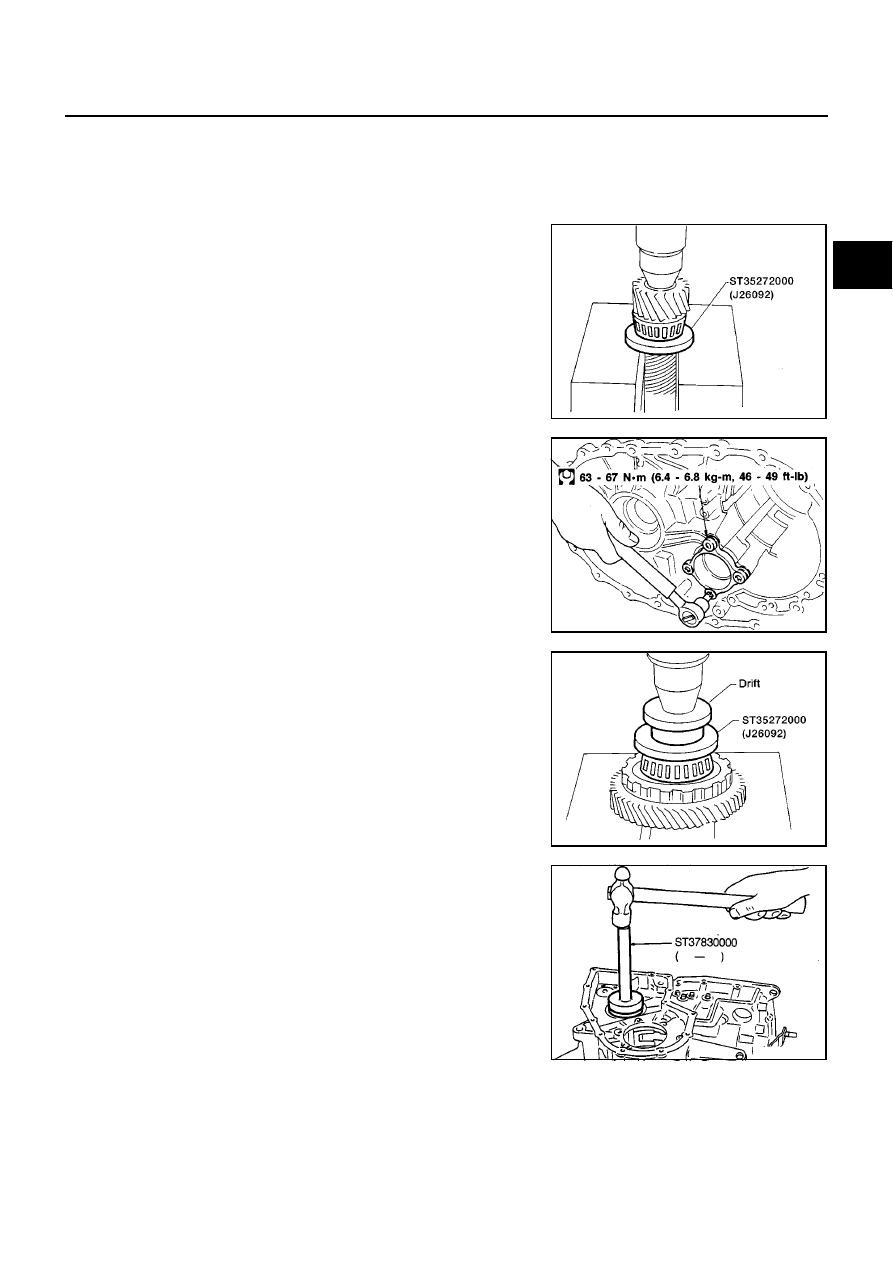

REPAIR FOR COMPONENT PARTS

AT-485

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

●

If not within allowable limit, replace bearing retainer.

ASSEMBLY

1.

Press reduction pinion gear bearing on reduction pinion gear.

2.

Install reduction pinion gear bearing outer race on transmission
case.

3.

Press idler gear bearing inner race on idler gear.

4.

Install idler gear bearing outer race on transmission case.

Allowable limit:

0.25 mm (0.0098 in)

AAT688

SAT654D

AAT689

SAT901D

AT-486

[ALL]

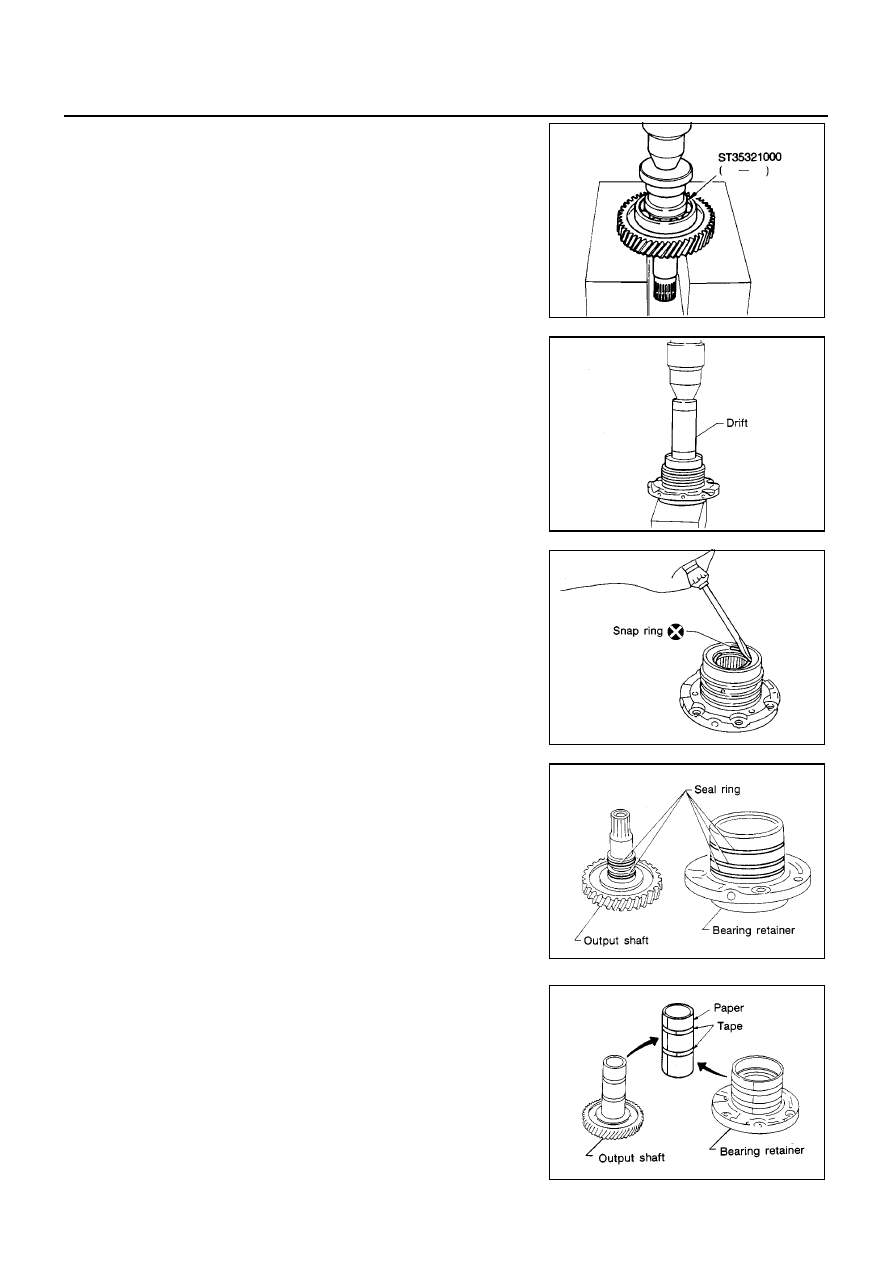

REPAIR FOR COMPONENT PARTS

5.

Press output shaft bearing on output shaft.

6.

Press needle bearing on bearing retainer.

7.

Install snap ring to bearing retainer.

8.

After packing ring grooves with petroleum jelly, carefully install
new seal rings on output shaft and bearing retainer.

●

Roll paper around seal rings to prevent seal rings from
spreading.

SAT939D

SAT658D

SAT659D

SAT660D

SAT661D

REPAIR FOR COMPONENT PARTS

AT-487

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

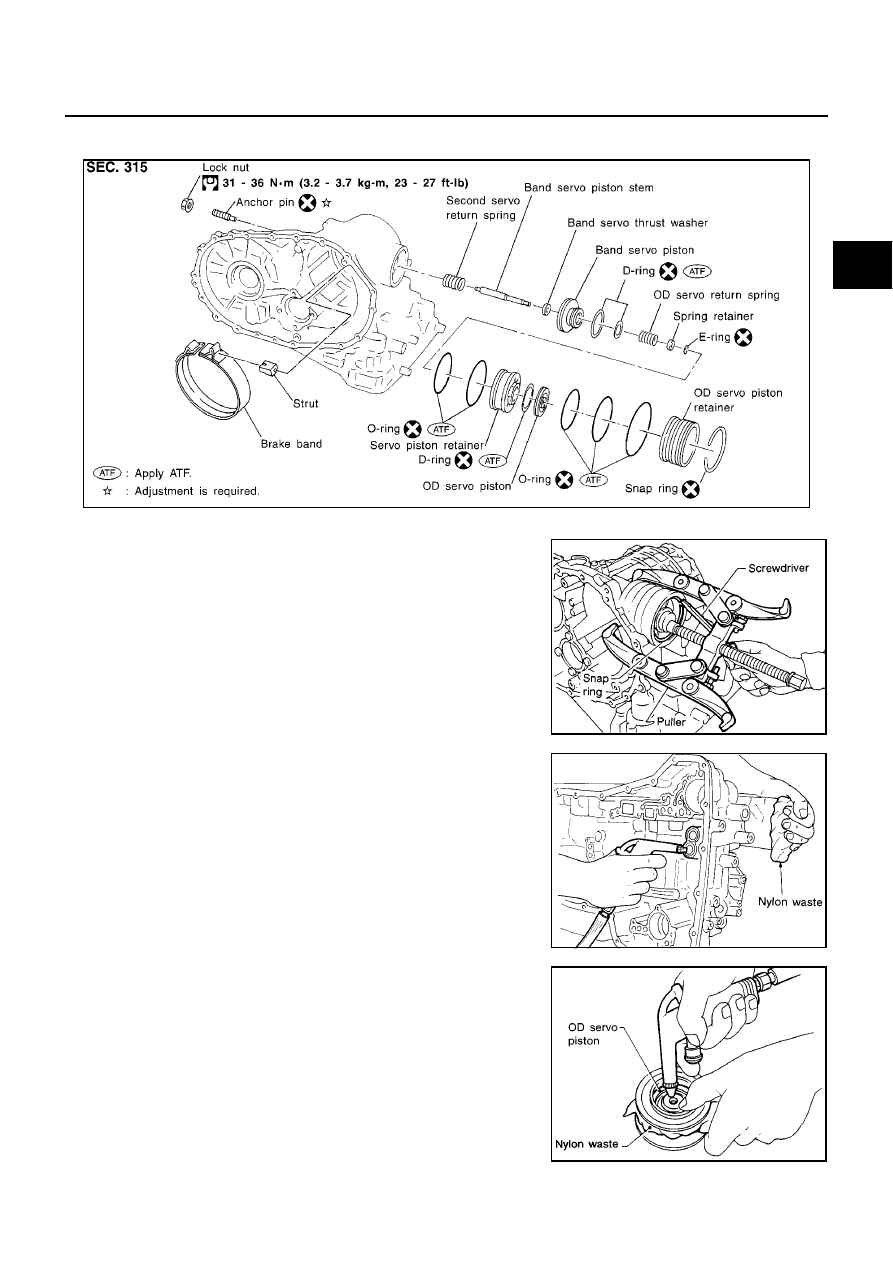

Band Servo Piston Assembly

ECS009CS

COMPONENT

DISASSEMBLY

1.

Remove band servo piston snap ring.

2.

Apply compressed air to oil hole in transmission case to remove
OD servo piston retainer and band servo piston assembly.

●

Hold band servo piston assembly with a rag or nylon
waste.

3.

Apply compressed air to oil hole in OD servo piston retainer to
remove O/D servo piston from retainer.

●

Hold OD band servo piston while applying compressed
air.

SAT098K

SAT288D

SAT289D

SAT290DB
