REPAIR FOR COMPONENT PARTS

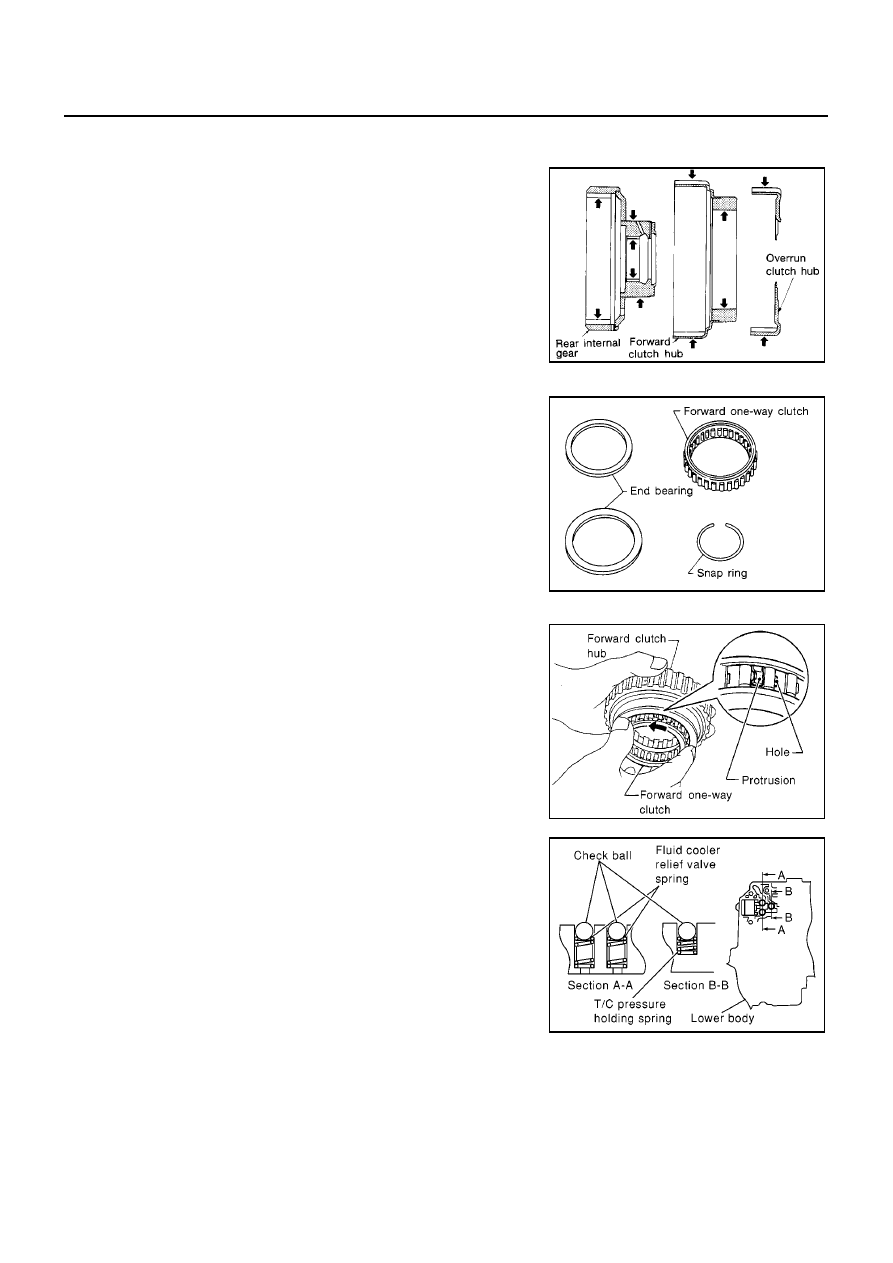

INSPECTION
Rear Internal Gear, Forward Clutch Hub and Overrun Clutch Hub

●

Check rubbing surfaces for wear or damage.

Snap Ring, End Bearings and Forward One-way Clutch

●

Check snap ring and end bearings for deformation and damage.

●

Check forward one-way clutch for wear and damage.

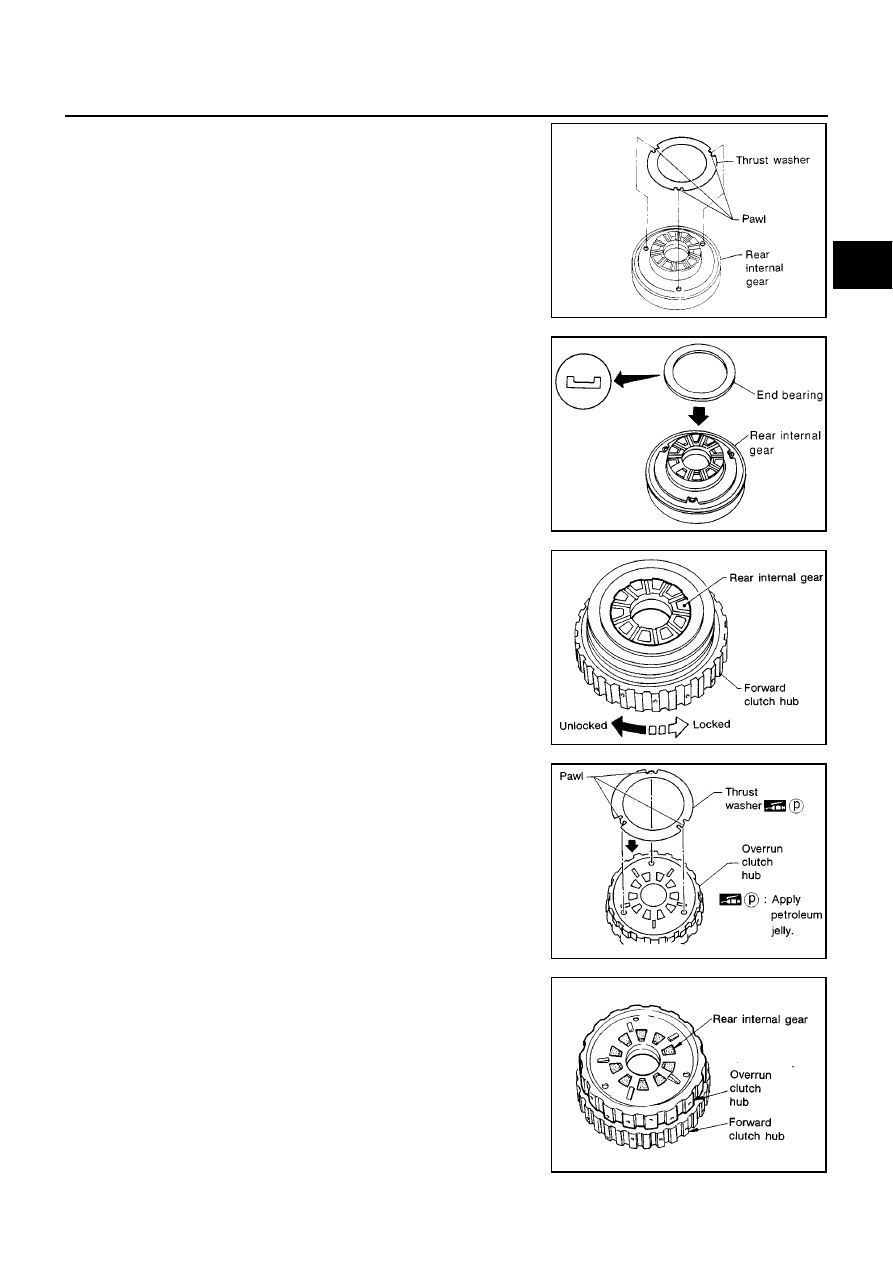

ASSEMBLY

1.

Install forward one-way clutch on forward clutch.

●

Take care with the direction of forward one-way clutch.

2.

Install end bearing on forward one-way clutch.

●

Apply petroleum jelly to bearing.

SAT256D

SAT257D

SAT976H

MCIB9019E

REPAIR FOR COMPONENT PARTS

AT-481

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

3.

Install thrust washer on rear internal gear.

●

Apply petroleum jelly to thrust washer.

●

Align hooks of thrust washer with holes of rear internal
gear.

4.

Install end bearing on rear internal gear.

●

Apply petroleum jelly to end bearing.

5.

Install forward clutch hub on rear internal gear.

●

Check operation of forward one-way clutch.
Hold rear internal gear and turn forward clutch hub.
Check forward clutch hub for correct locking and unlock-
ing directions.

●

If not as shown in illustration, check installation direction
of forward one-way clutch.

6.

Install thrust washer and overrun clutch hub.

●

Apply petroleum jelly to thrust washer.

●

Align pawls of thrust washer with holes of overrun clutch
hub.

7.

Install overrun clutch hub on rear internal gear.

●

Align projections of rear internal gear with holes of over-
run clutch hub.

SAT160F

MCIB9021E

SAT713H

SAT263D

SAT264D

AT-482

[ALL]

REPAIR FOR COMPONENT PARTS

8.

Install snap ring to groove of rear internal gear.

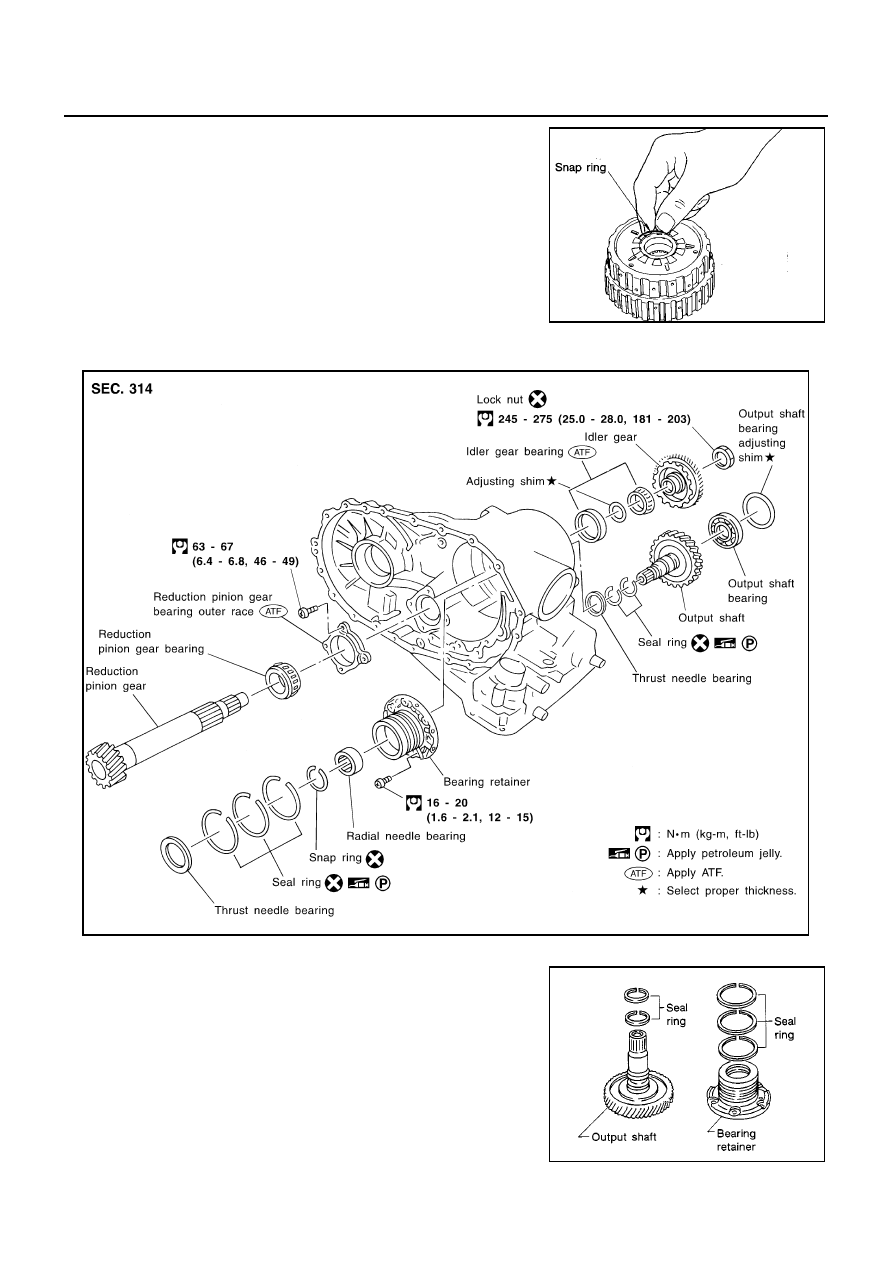

Output Shaft, Idler Gear, Reduction Pinion Gear and Bearing Retainer

ECS009CR

COMPONENTS

DISASSEMBLY

1.

Remove seal rings from output shaft and bearing retainer.

SAT248D

SAT487JA

SAT644D

REPAIR FOR COMPONENT PARTS

AT-483

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

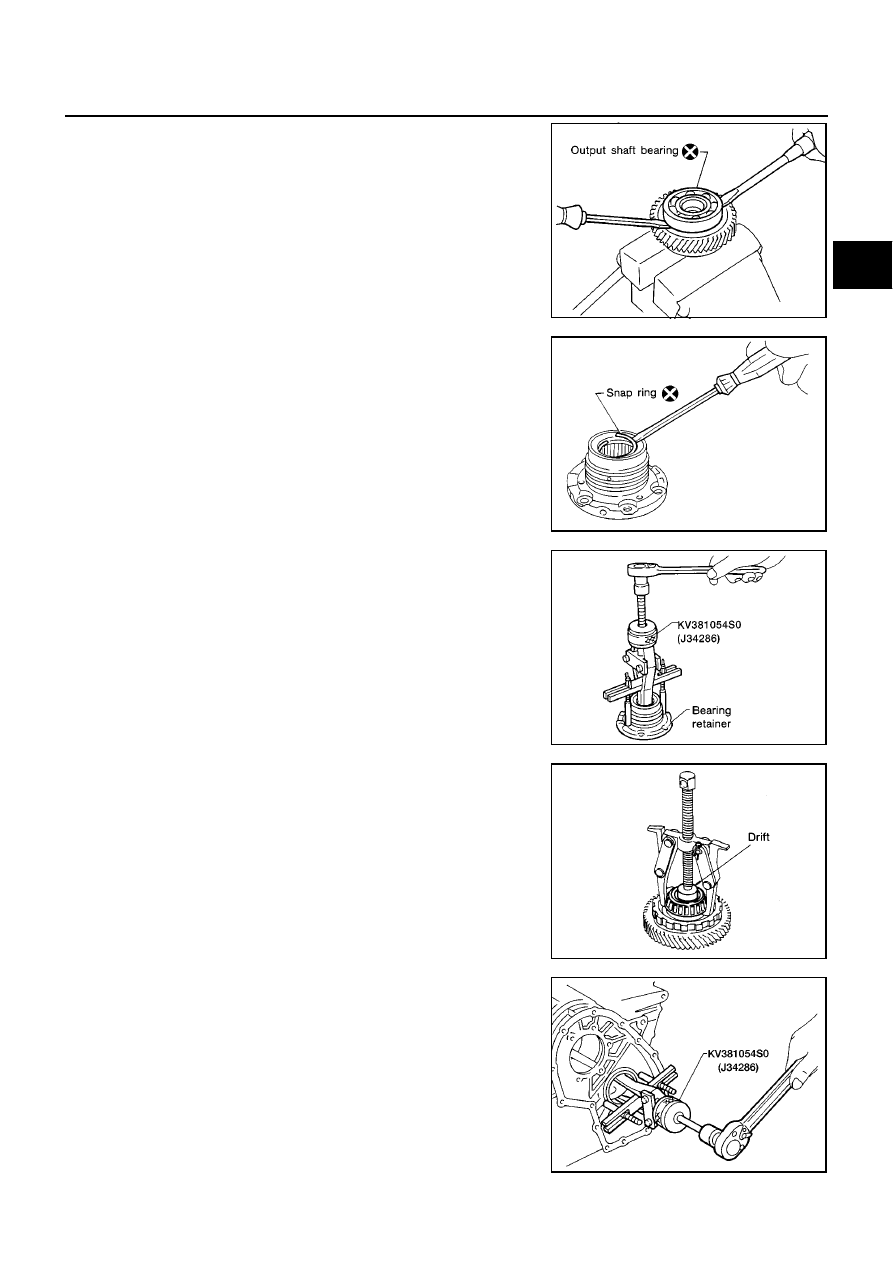

2.

Remove output shaft bearing with screwdrivers.

●

Always replace bearing with a new one when removed.

●

Do not damage output shaft.

3.

Remove snap ring from bearing retainer.

4.

Remove needle bearing from bearing retainer.

5.

Remove idler gear bearing inner race from idler gear.

6.

Remove idler gear bearing outer race from transmission case.

SAT645D

SAT646D

AAT539

SAT648D

AAT495
