Nissan Almera Tino V10. Manual - part 179

AT-440

[ALL]

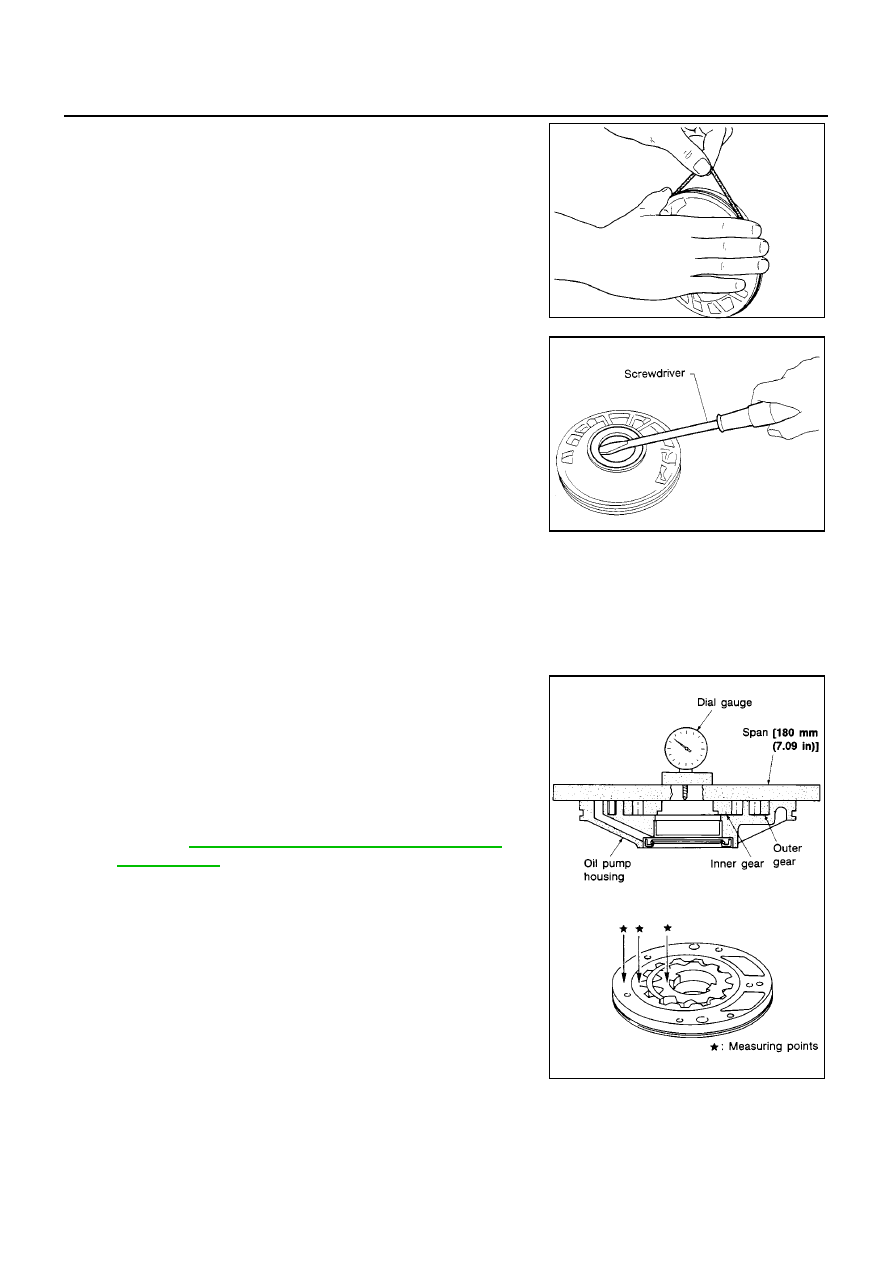

REPAIR FOR COMPONENT PARTS

4.

Remove O-ring from oil pump housing.

5.

Remove oil pump housing oil seal.

INSPECTION
Oil Pump Housing, Oil Pump Cover, Inner Gear and Outer Gear

●

Check for wear or damage.

Side Clearances

●

Measure side clearance of inner and outer gears in at least four
places around each outside edge. Maximum measured values
should be within specified positions.

●

If clearance is less than standard, select inner and outer gear as
a set so that clearance is within specifications.

●

If clearance is more than standard, replace whole oil pump
assembly except oil pump cover.

SAT093D

SAT094D

Standard clearance: 0.02 - 0.04 mm (0.0008 - 0.0016 in)

Inner and outer gear:

Refer to

AT-519, "SERVICE DATA AND SPECIFICA-

TIONS (SDS)"

SAT095D

REPAIR FOR COMPONENT PARTS

AT-441

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

●

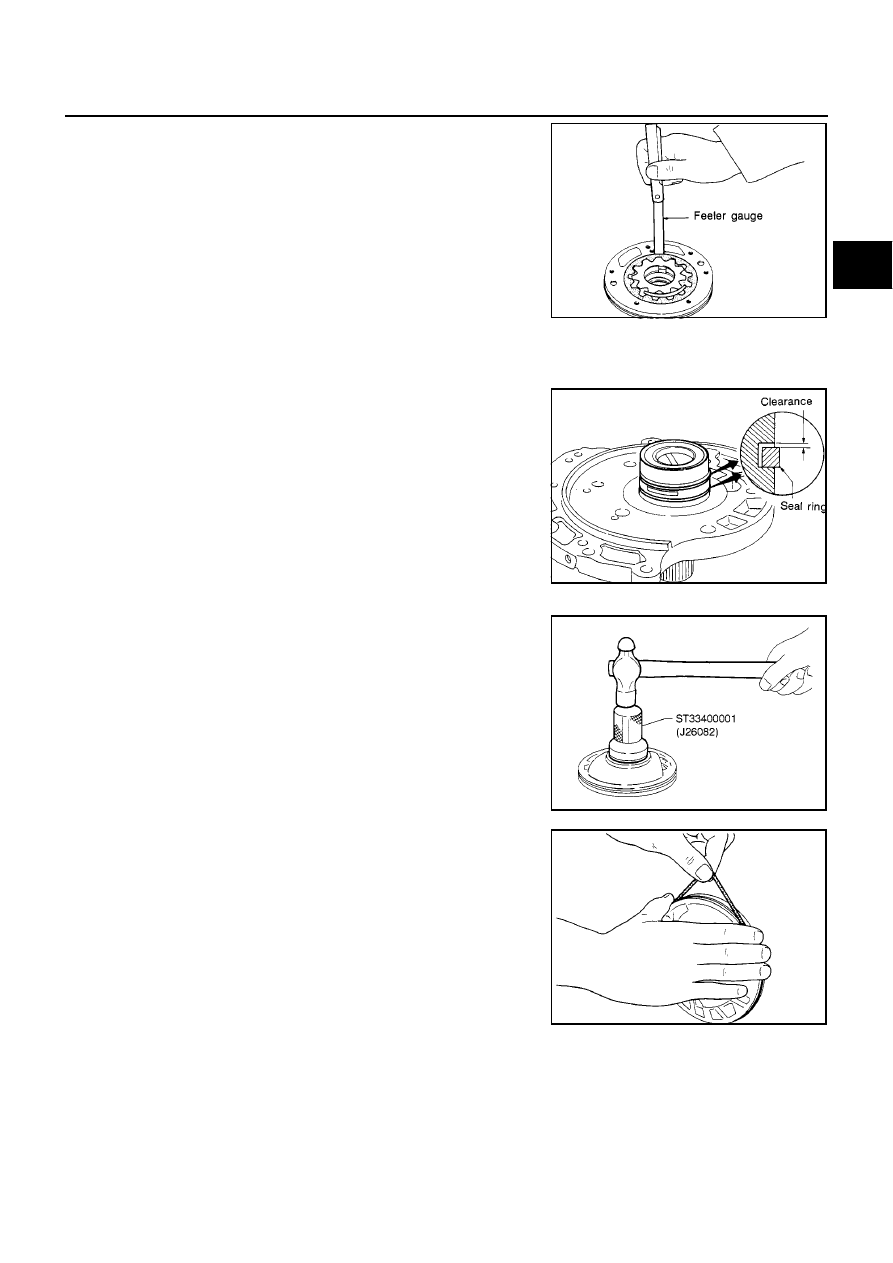

Measure clearance between outer gear and oil pump housing.

●

If not within allowable limit, replace whole oil pump assembly
except oil pump cover.

Seal Ring Clearance

●

Install new seal rings onto oil pump cover.

●

Measure clearance between seal ring and ring groove.

●

If not within allowable limit, replace oil pump cover assembly.

ASSEMBLY

1.

Install oil seal on oil pump housing.

●

Apply ATF to oil seal.

2.

Install O-ring on oil pump housing.

●

Apply ATF to O-ring.

Standard clearance: 0.08 - 0.15 mm (0.0031 - 0.0059 in)

Allowable limit: 0.15 mm (0.0059 in)

SAT096D

Standard clearance: 0.1 - 0.25 mm (0.0039 - 0.0098 in)

Allowable limit: 0.25 mm (0.0098 in)

SAT097D

SAT922D

SAT093D

AT-442

[ALL]

REPAIR FOR COMPONENT PARTS

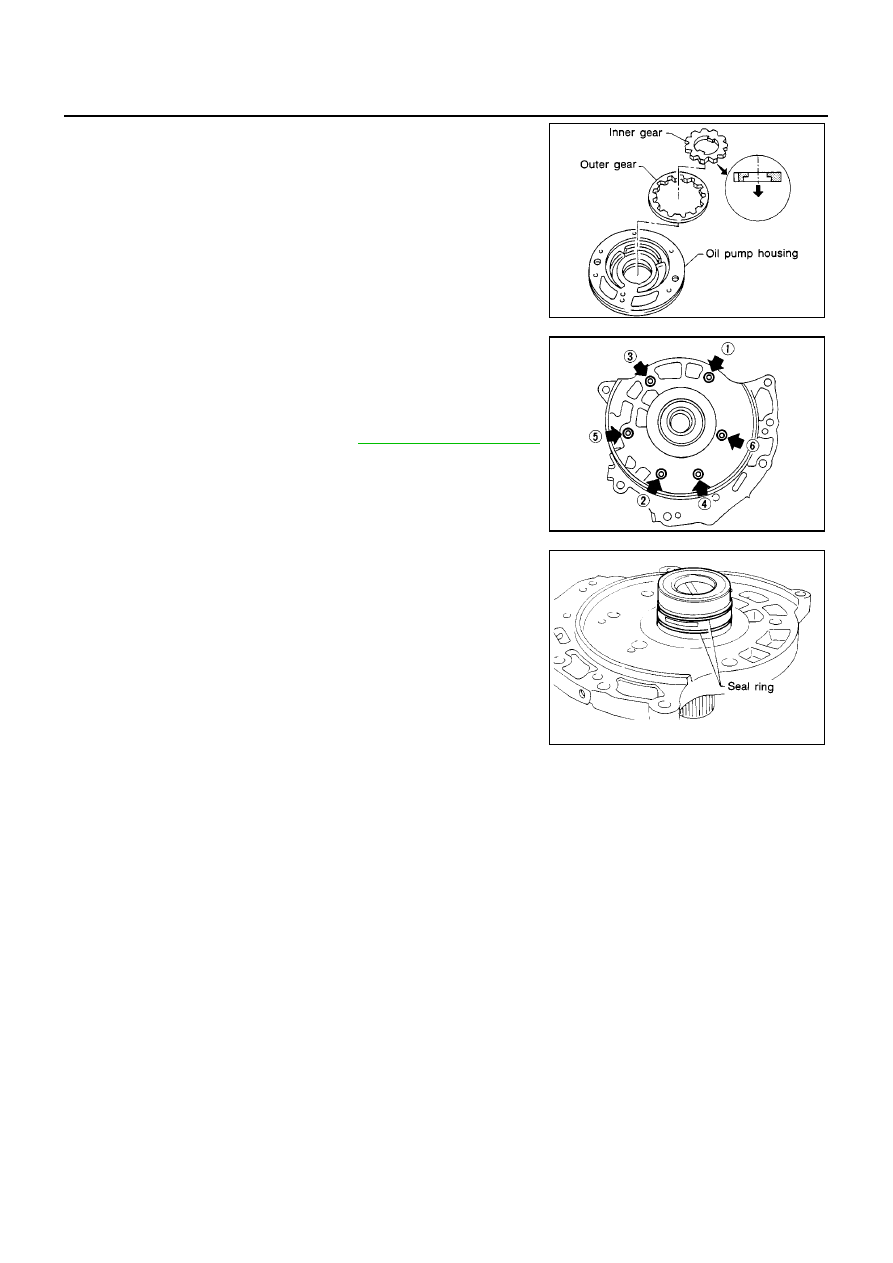

3.

Install inner and outer gears on oil pump housing.

●

Take care with the direction of inner gear.

4.

Install oil pump cover on oil pump housing.

a.

Wrap masking tape around splines of oil pump cover assembly
to protect seal. Position oil pump cover assembly on oil pump
housing assembly, then remove masking tape.

b.

Tighten bolts in a crisscross pattern. Tighten oil pump cover
bolts to the specified torque. Refer to

AT-439, "COMPONENTS"

.

5.

Install new seal rings carefully after packing ring groove with
petroleum jelly.

●

Do not spread gap of seal ring excessively while install-
ing. The ring may be deformed.

SAT092D

SAT101D

SAT699H

REPAIR FOR COMPONENT PARTS

AT-443

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

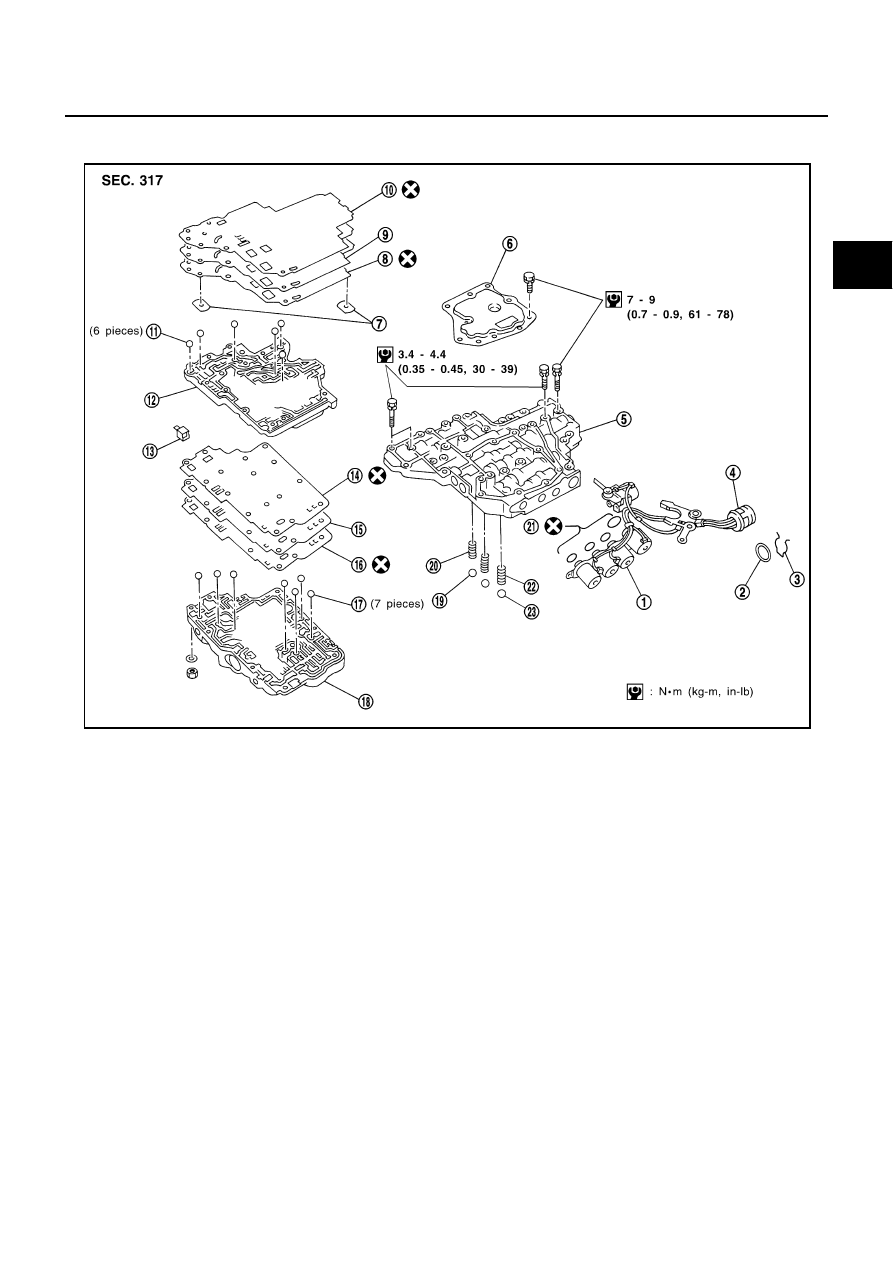

Control Valve Assembly

ECS009CJ

COMPONENTS

1.

Solenoid valve assembly

2.

O-ring

3.

Clip

4.

Terminal body

5.

Control valve lower body

6.

Oil strainer

7.

Support plate

8.

Lower inter separating gasket

9.

Separating plate

10. Lower separating gasket

11.

Steel ball

12. Control valve inter body

13. Pilot filter

14. Upper inter separating gasket

15. Separating plate

16. Upper separating gasket

17

Steel ball

18. Control valve upper body

19. Check ball

20. Fluid cooler relief valve spring

21. O-ring

22. T/C pressure holding spring

23. Check ball

SAT868J
