Nissan Almera Tino V10. Manual - part 178

AT-436

[ALL]

REPAIR FOR COMPONENT PARTS

REPAIR FOR COMPONENT PARTS

PFP:00000

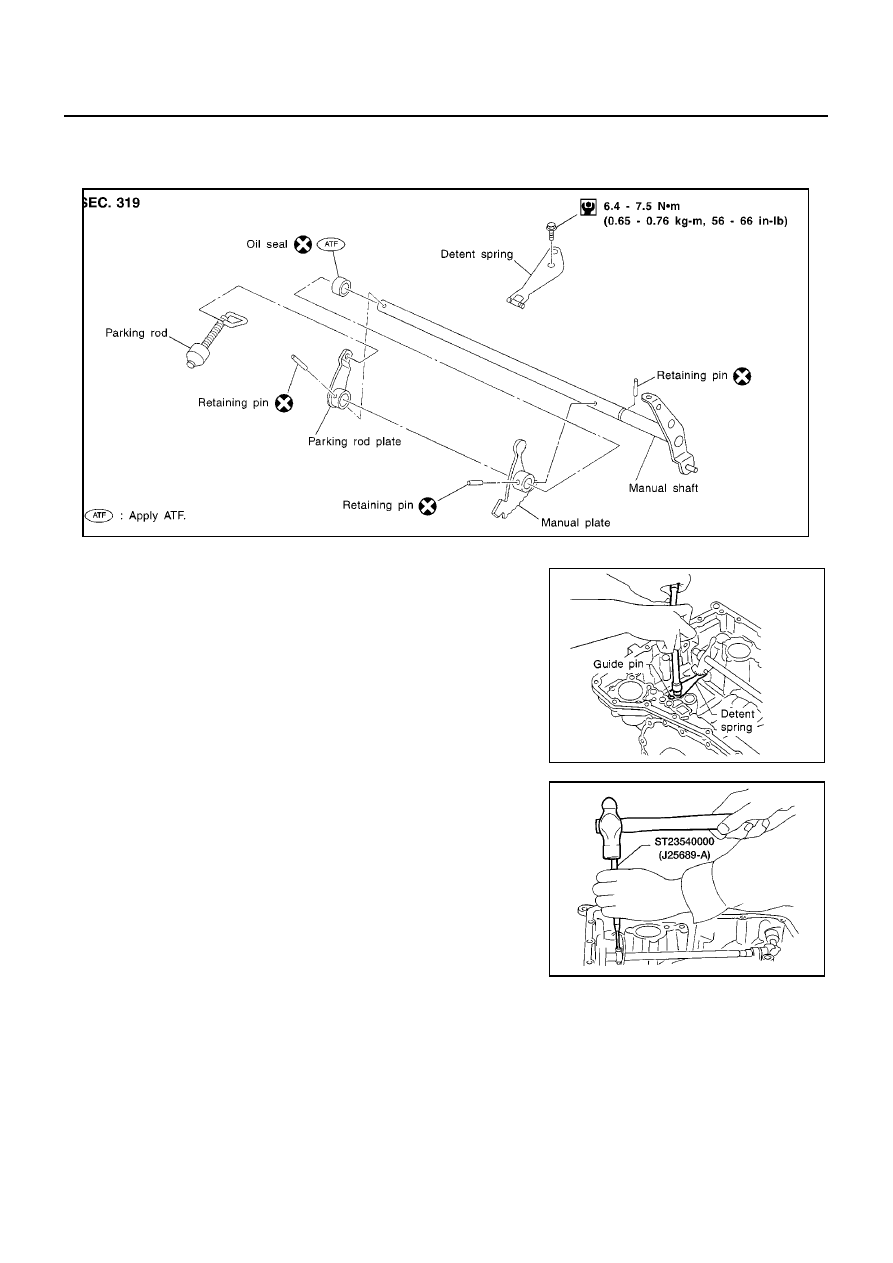

Manual Shaft

ECS009CH

COMPONENTS

REMOVAL

1.

Remove detent spring from transmission case.

2.

Drive out manual plate retaining pin.

SAT481J

SAT313G

AAT486

REPAIR FOR COMPONENT PARTS

AT-437

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

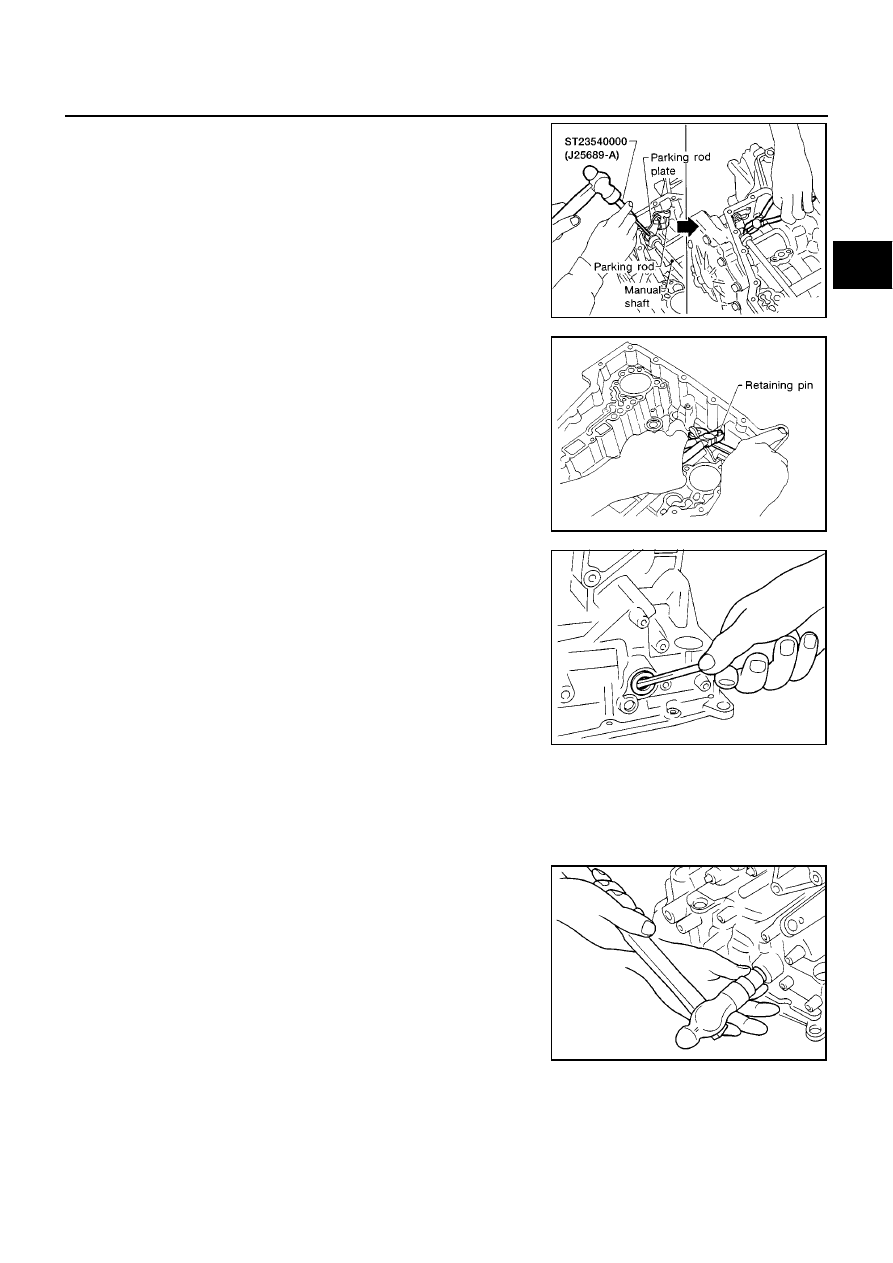

3.

Drive and pull out parking rod plate retaining pin.

4.

Remove parking rod plate from manual shaft.

5.

Draw out parking rod from transmission case.

6.

Pull out manual shaft retaining pin.

7.

Remove manual shaft and manual plate from transmission case.

8.

Remove manual shaft oil seal.

INSPECTION

●

Check component parts for wear or damage. Replace if necessary.

INSTALLATION

1.

Install manual shaft oil seal.

●

Apply ATF to outer surface of oil seal.

AAT534

SAT049F

SAT080D

SAT081D

AT-438

[ALL]

REPAIR FOR COMPONENT PARTS

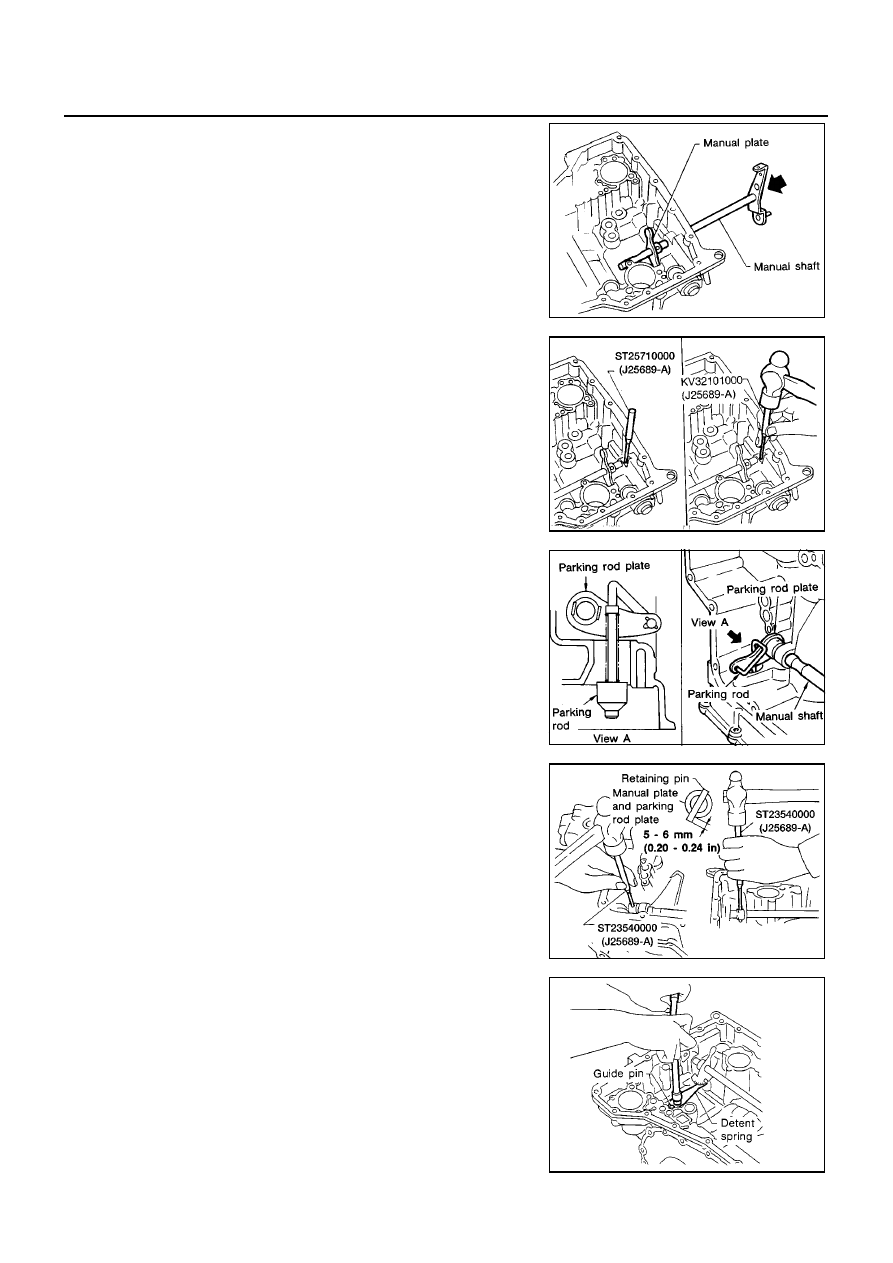

2.

Install manual shaft and manual plate.

3.

Align groove of manual shaft and hole of transmission case.

4.

Install manual shaft retaining pin.

5.

Install parking rod to parking rod plate.

6.

Set parking rod assembly onto manual shaft.

7.

Drive manual plate retaining pin and parking rod plate retaining
pin.

●

Both ends of pin should protrude.

8.

Install detent spring.

SAT610H

AAT487

SAT078D

AAT485

SAT313G

REPAIR FOR COMPONENT PARTS

AT-439

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

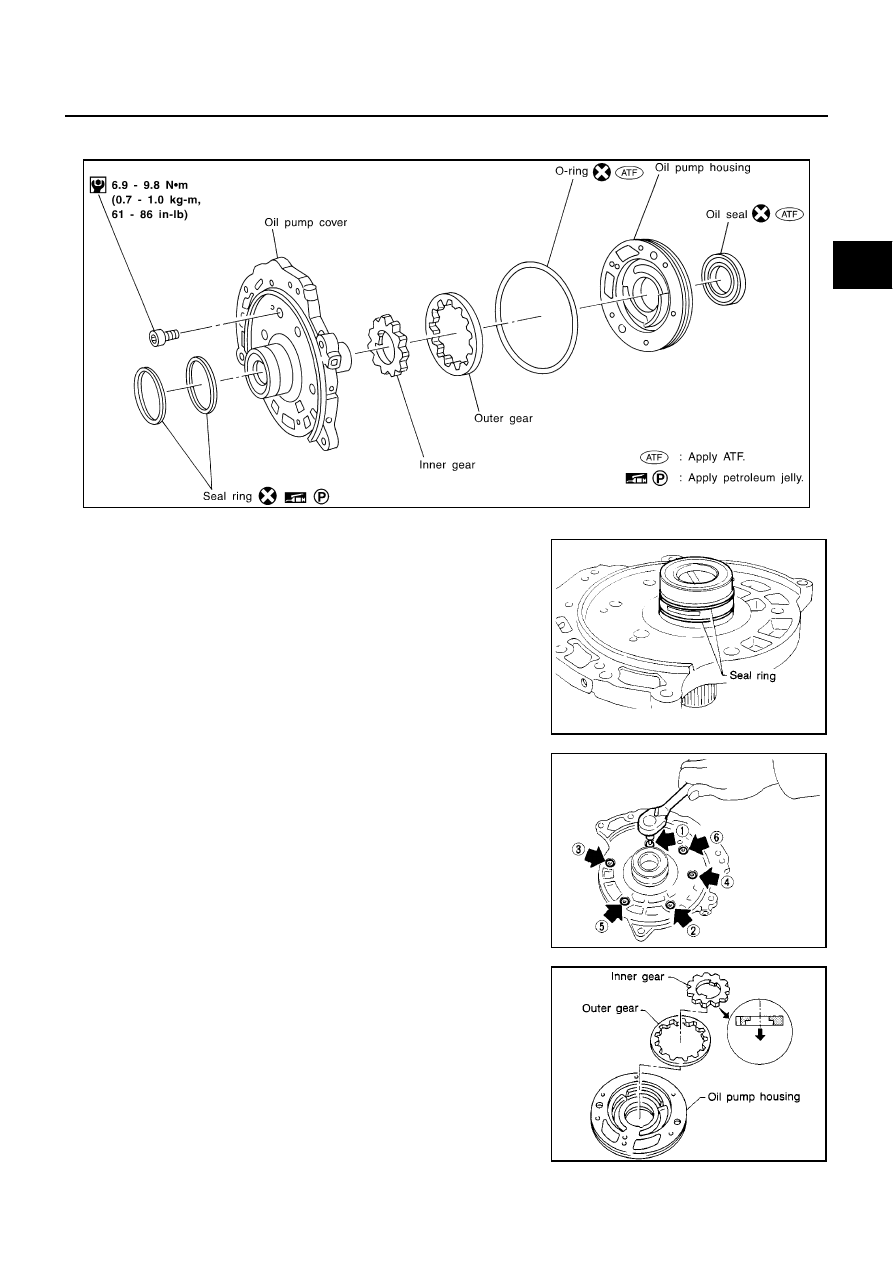

Oil Pump

ECS009CI

COMPONENTS

DISASSEMBLY

1.

Remove seal rings.

2.

Loosen bolts in a crisscross pattern and remove oil pump cover.

3.

Remove inner and outer gear from oil pump housing.

SAT931J

SAT699H

SAT091D

SAT092D
