AT-408

[ALL]

KEY INTERLOCK CABLE

KEY INTERLOCK CABLE

PFP:34908

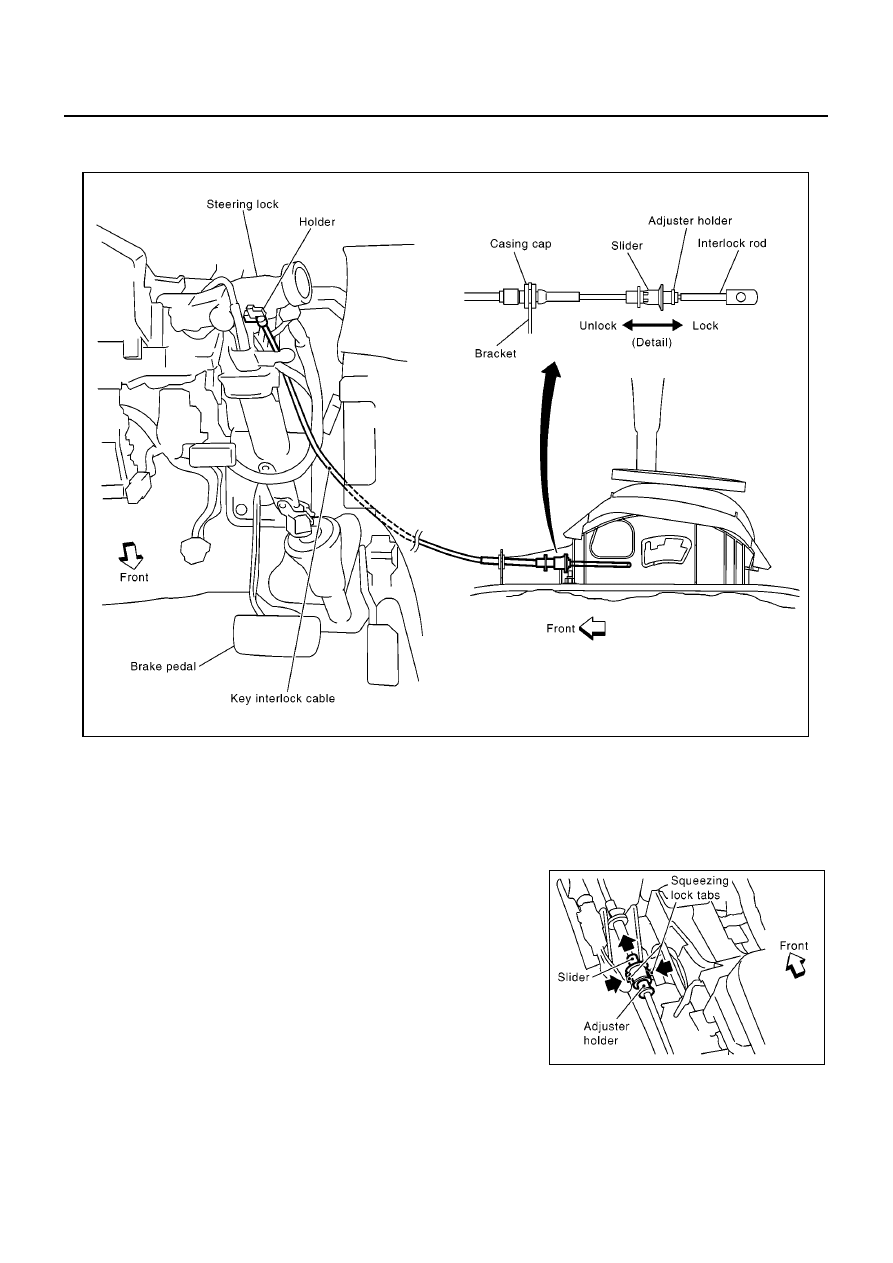

Components

ECS009C3

CAUTION:

●

Install key interlock cable in such a way that it will not be damaged by sharp bends, twists or inter-
ference with adjacent parts.

●

After installing key interlock cable to control device, make sure that casing cap and bracket are
firmly secured in their positions.

Removal

ECS009C4

1.

Unlock slider by squeezing lock tabs on slider from adjuster
holder and remove interlock rod from cable.

MCIA0115E

SAT246K

KEY INTERLOCK CABLE

AT-409

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

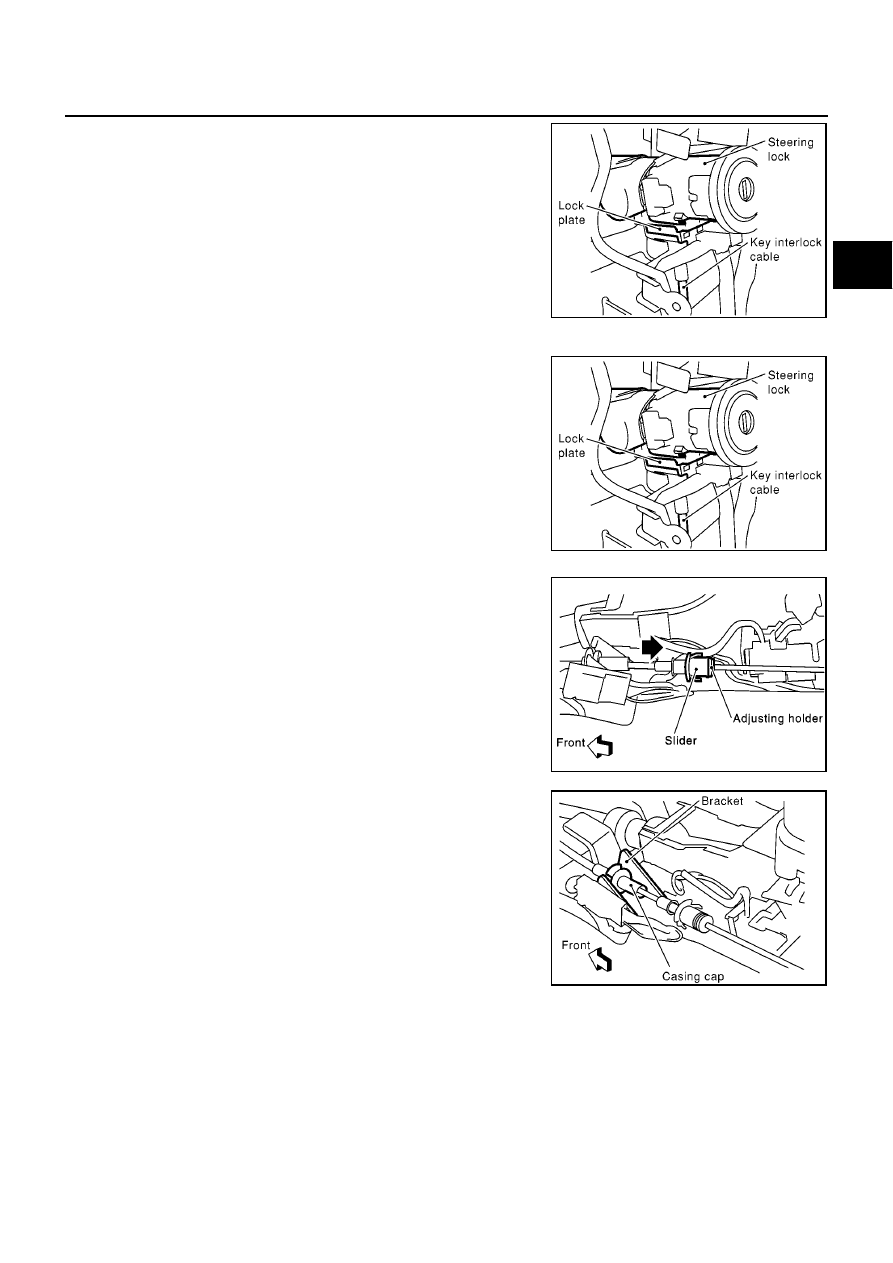

2.

Remove lock plate from steering lock assembly and remove key
interlock cable.

Installation

ECS009C5

1.

Turn ignition key to lock position.

2.

Set A/T selector lever to P position.

3.

Set key interlock cable to steering lock assembly and install lock
plate.

4.

Clamp cable to steering column and fix to control cable with
band.

5.

Insert interlock rod into adjuster holder.

6.

Install casing cap to bracket.

7.

Move slider in order to fix adjuster holder to interlock rod.

SAT247K

SAT247K

SAT248K

SAT249K

AT-410

[ALL]

ON-VEHICLE SERVICE

ON-VEHICLE SERVICE

PFP:00000

Control Valve Assembly and Accumulators

ECS009C6

REMOVAL

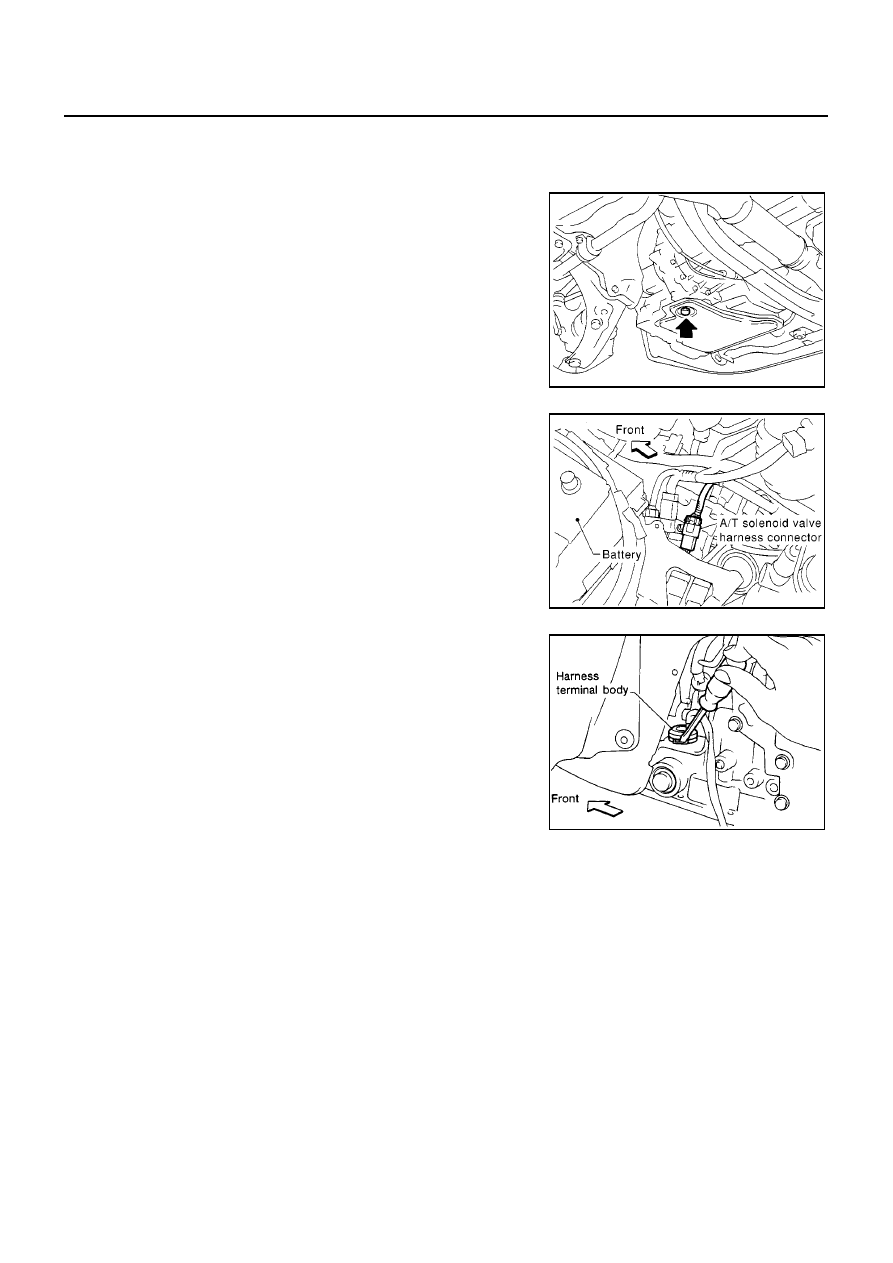

1.

Drain ATF from transaxle.

2.

Remove oil pan and gasket.

3.

Disconnect A/T solenoid valve harness connector.

4.

Remove snap ring from A/T solenoid valve harness terminal
body.

5.

Remove A/T solenoid valve harness by pushing terminal body
into transmission case.

SAT992C

MCIB9008E

AAT265A

ON-VEHICLE SERVICE

AT-411

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

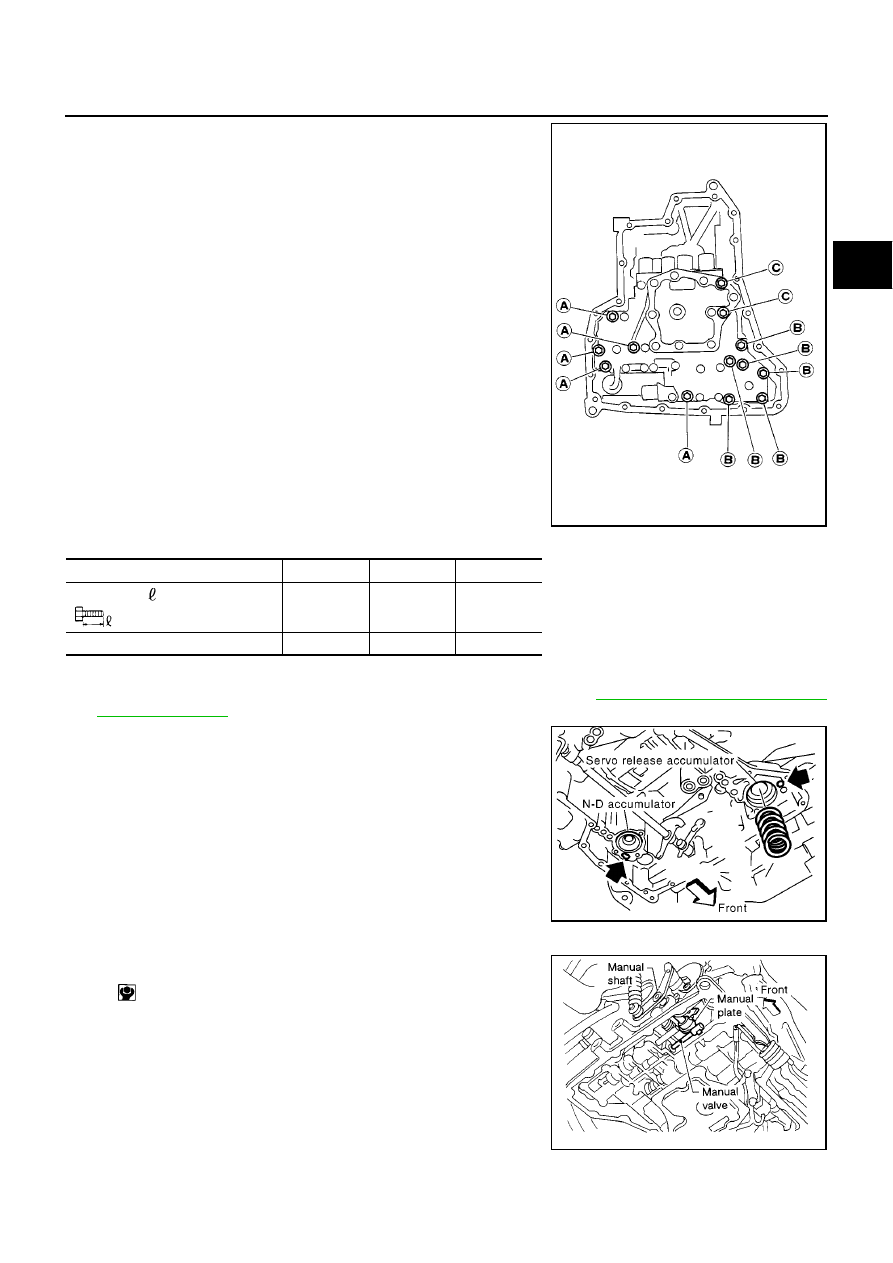

6.

Remove control valve assembly by removing fixing bolts.

Bolt length, number and location:

●

Be careful not to drop manual valve and servo release accumulator return springs.

7.

Disassemble and inspect control valve assembly if necessary. Refer to

AT-410, "Control Valve Assembly

and Accumulators"

.

8.

Remove servo release and N-D accumulators by applying com-
pressed air if necessary.

●

Hold each piston with a rag.

INSTALLATION

●

Tighten fixing bolts to specification.

●

Set manual shaft in Neutral position, then align manual
plate with groove in manual valve.

●

After installing control valve assembly to transmission
case, make sure that selector lever can be moved to all
positions.

AAT260A

Bolt symbol

A

B

C

Bolt length “

” mm (in)

40.0 mm

(1.575 in)

33.0 mm

(1.299 in)

43.5 mm

(1.713 in)

Number of bolts

5

6

2

SAT935J

: 7 - 9 N-m (0.7 - 0.9 kg-m, 61 - 78 in-lb)

SAT497H
