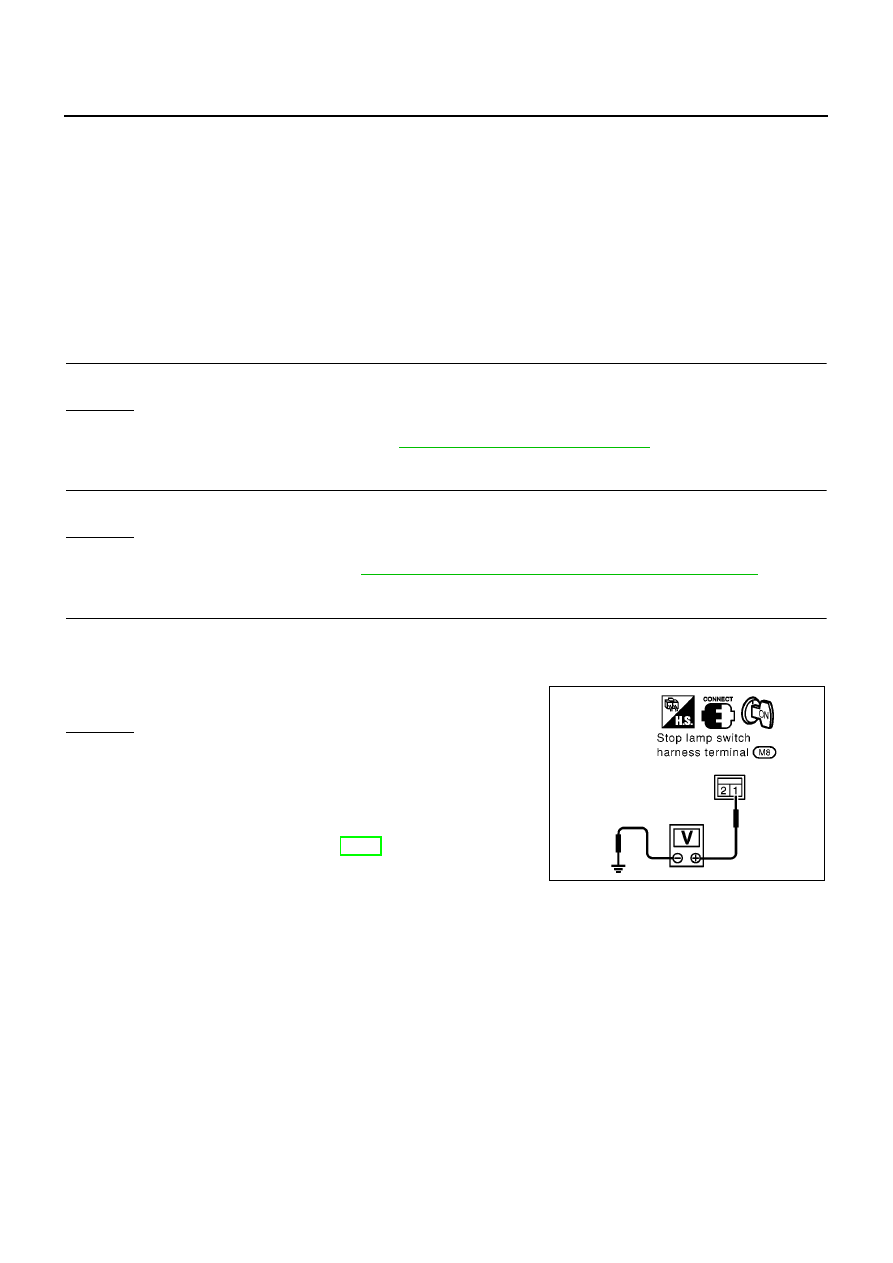

Nissan Almera Tino V10. Manual - part 170

AT-404

[ALL]

A/T SHIFT LOCK SYSTEM

Diagnostic Procedure

ECS009C2

SYMPTOM 1:

●

Selector lever cannot be moved from “P” position with key in ON position and brake pedal
applied.

●

Selector lever can be moved from “P” position with key in ON position and brake pedal released.

●

Selector lever can be moved from “P” position when key is removed from key cylinder.

SYMPTOM 2:
Ignition key cannot be removed when selector lever is set to “P” position. It can be removed when
selector lever is set to any position except “P”.

1.

CHECK KEY INTERLOCK CABLE

Check key interlock cable for damage.

OK or NG

OK

>> GO TO 2

NG

>> Repair key interlock cable. Refer to

AT-408, "KEY INTERLOCK CABLE"

.

2.

CHECK SELECTOR LEVER POSITION

Check selector lever position for damage.

OK or NG

OK

>> GO TO 3

NG

>> Check selector lever. Refer to

AT-412, "Park/Neutral Position (PNP) Switch Adjustment"

.

3.

CHECK POWER SOURCE

1.

Turn ignition switch to “ON” position.
(Do not start engine.)

2.

Check voltage between stop lamp switch harness terminal 1 and ground.

OK or NG

OK

>> GO TO 4

NG

>> Check the following items:

1. Harness for short or open between battery and stop

lamp switch harness terminal 1

2. Fuse
3. Ignition switch (Refer to EL-11, “Power Supply Rout-

ing”.)

Voltage: Battery voltage

MCIA0109E

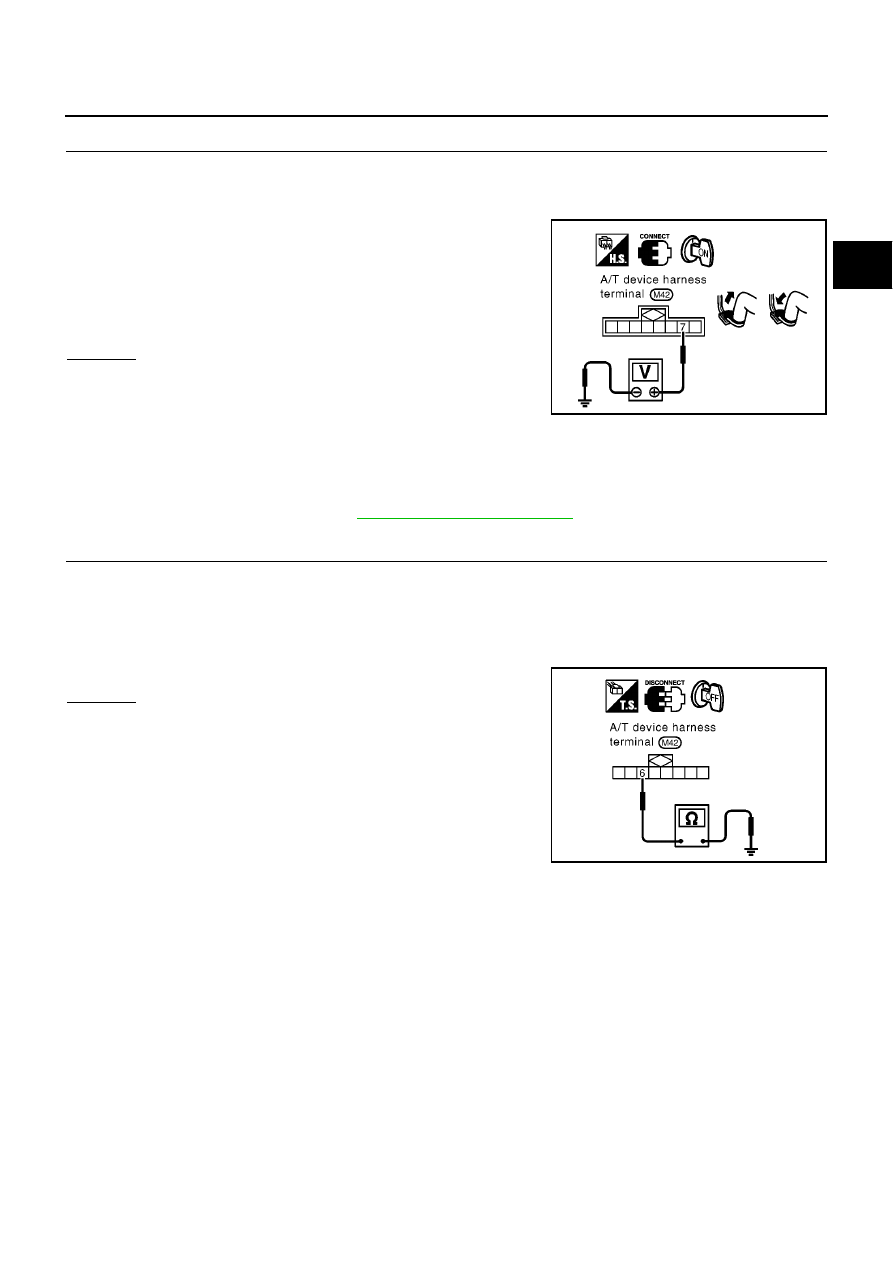

A/T SHIFT LOCK SYSTEM

AT-405

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

4.

CHECK INPUT SIGNAL (A/T DEVICE)

Turn ignition switch to “ON” position.
(Do not start engine.)

●

Check voltage between A/T device harness terminal 7 and ground.

OK or NG

OK

>> GO TO 5

NG

>> Check the following items:

1. Harness for short and open between battery and stop

lamp switch harness connector 1.

2. Harness for short or open between stop lamp switch harness connector 2 and A/T device har-

ness connector 7.

3. Fuse
4. Stop lamp switch (Refer to

AT-407, "A/T DEVICE CHECK"

.)

5.

CHECK GROUND CIRCUIT

1.

Turn ignition switch to “OFF” position.

2.

Disconnect A/T device harness connector.

3.

Check continuity between A/T device harness terminal 6 and ground.

If OK, check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 6

NG

>> Repair open circuit or short to ground or short to power

in harness or connectors.

Voltage:

Brake pedal depressed:

Battery voltage

Brake pedal released:

0V

MCIA0110E

Continuity should exist.

MCIA0111E

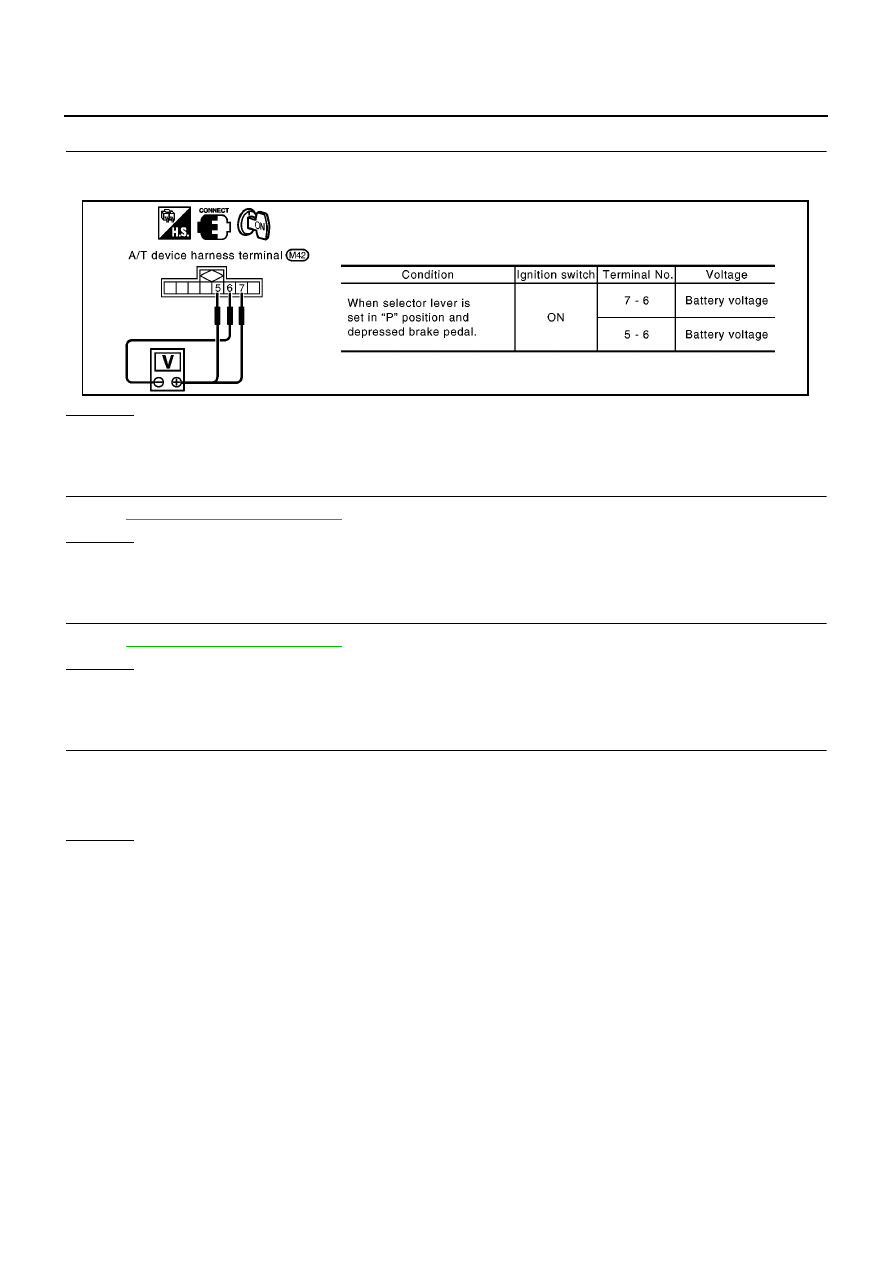

AT-406

[ALL]

A/T SHIFT LOCK SYSTEM

6.

CHECK RELAY CIRCUIT

1.

Turn ignition switch to ON.
Check voltage between terminal 7 - 6 and 5 - 6.

OK or NG

OK

>> GO TO 7

NG

>> Replace A/T device.

7.

CHECK PARK POSITION SWITCH

Refer to

AT-407, "A/T DEVICE CHECK"

.

OK or NG

OK

>> GO TO 8

NG

>> Replace A/T device.

8.

CHECK SHIFT LOCK SOLENOID

Refer to

AT-407, "A/T DEVICE CHECK"

.

OK or NG

OK

>> GO TO 9

NG

>> Replace A/T device.

9.

SHIFT LOCK OPERATION

1.

Reconnect shift lock harness connector.

2.

Turn ignition switch from “OFF” to “ON” position. (Do not start engine.)

3.

Recheck shift lock operation.

OK or NG

OK

>> INSPECTION END

NG

>> 1. Perform A/T device input/output signal inspection test.

2. If NG, recheck harness connector connection.

MCIA0112E

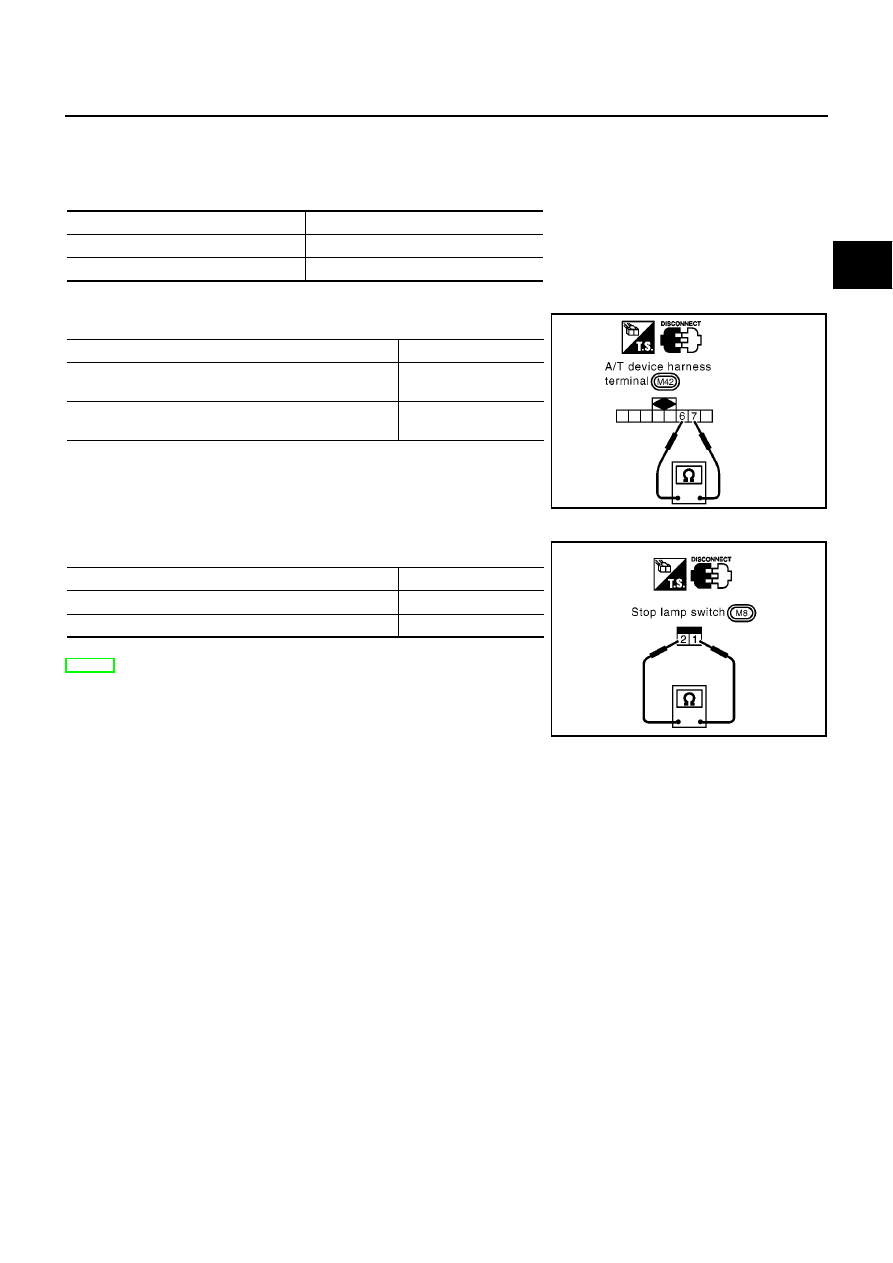

A/T SHIFT LOCK SYSTEM

AT-407

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

A/T DEVICE CHECK
1. Shift Lock Solenoid

●

Check operation sound.
When ignition switch is turned to “ON” position and selector lever is set in “P” position.

2. Park Position Switch

●

Check resistance between A/T device harness terminal 6 and 7.

STOP LAMP SWITCH

●

Check continuity between terminals 1 and 2.

Check stop lamp switch after adjusting brake pedal — refer to
BR-14, “Brake Pedal and Bracket”.

Brake pedal

Operation sound

Depressed

Yes

Released

No

Condition

Resistance

When selector lever is set in “P” position and selector
lever button is released

111

Ω

When selector lever is not set in “P” position and selector
lever button is released

0

Ω

MCIA0113E

Condition

Continuity

When brake pedal is depressed

Yes

When brake pedal is released

No

MCIA0114E
