AT-400

[ALL]

CAN COMMUNICATION LINE

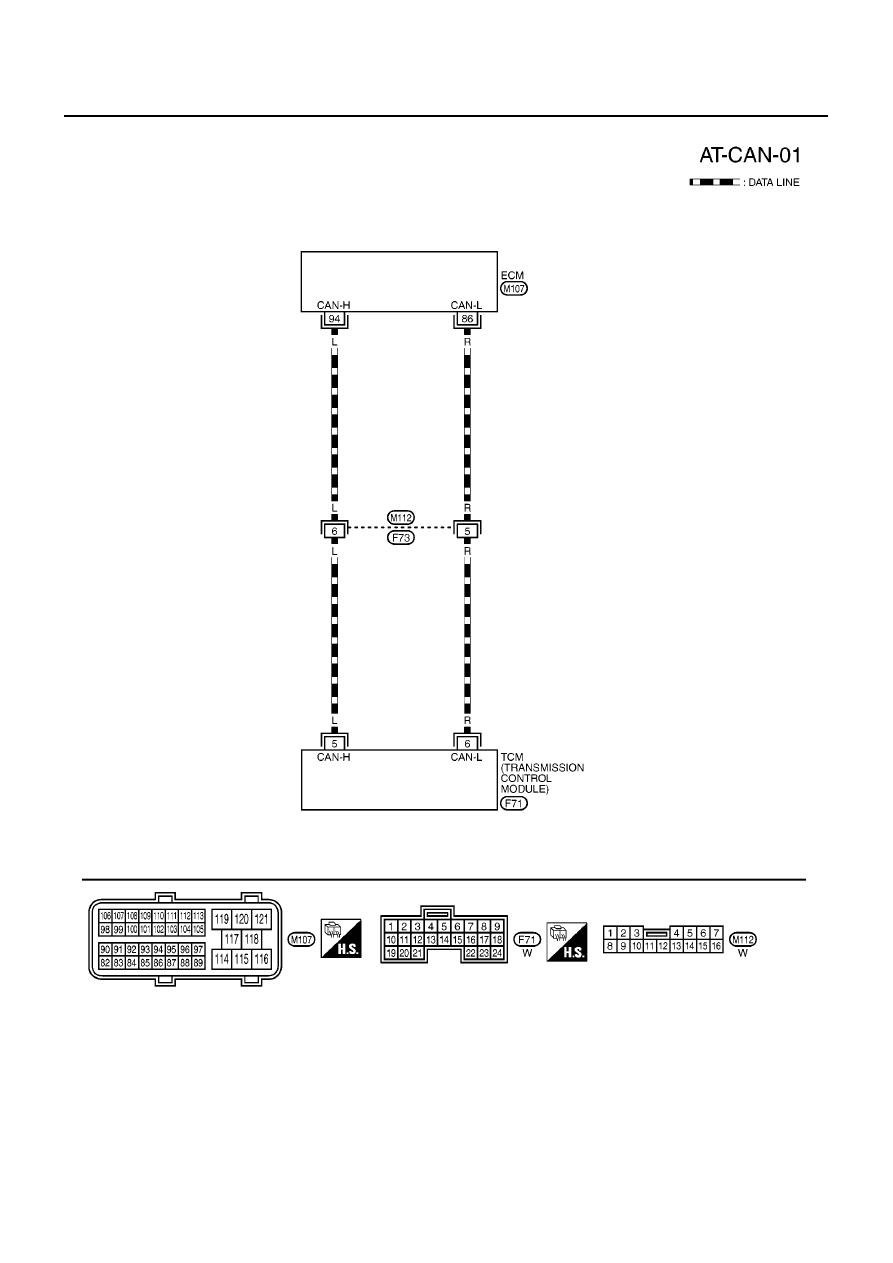

Wiring Diagram — AT — CAN

ECS009BX

YAT383A

CAN COMMUNICATION LINE

AT-401

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

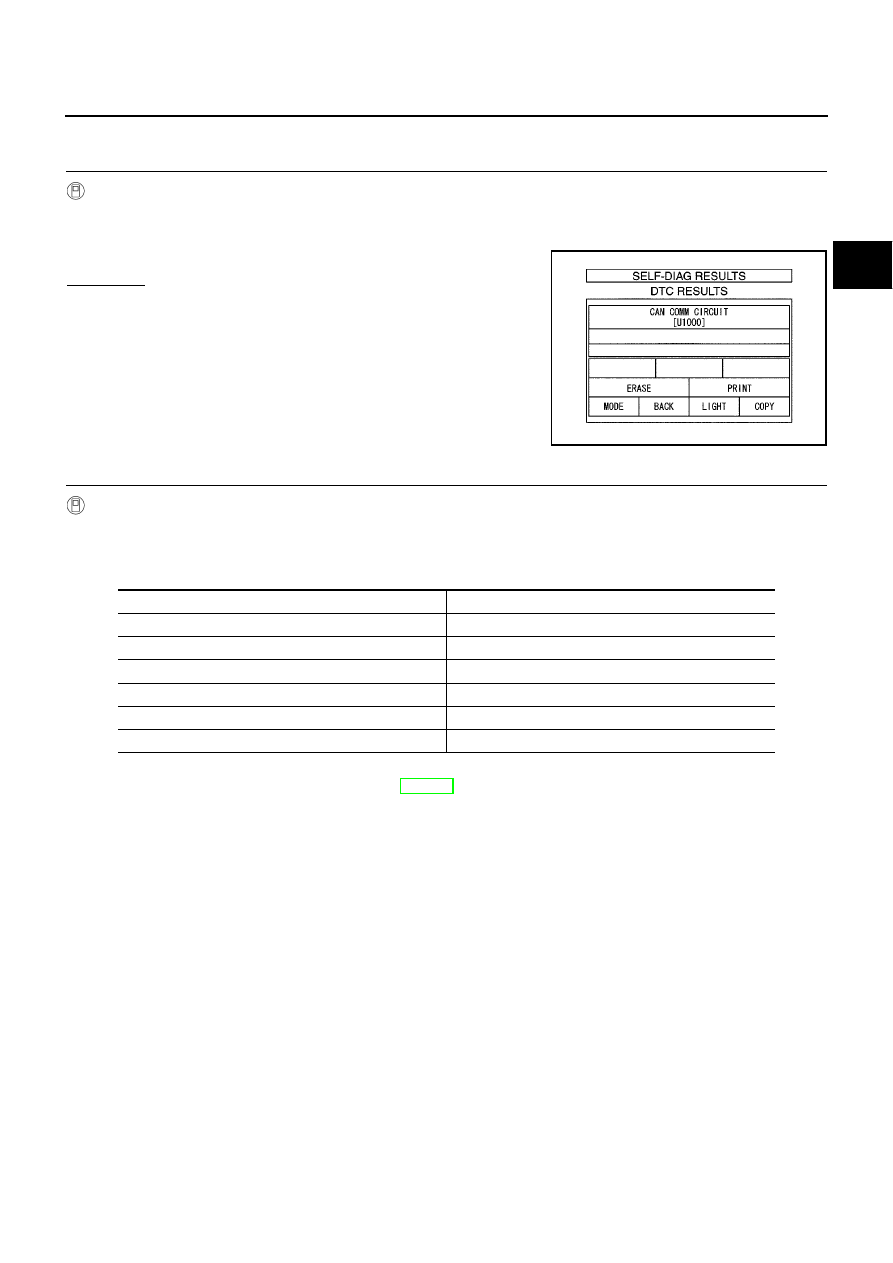

Diagnostic Procedure

ECS009BY

1.

CHECK CAN COMMUNICATION CIRCUIT

With CONSULT-II

1.

Turn ignition switch to “ON” position. (Do not start engine.)

2.

Select “DATA MONITOR” mode for “A/T” with CONSULT-II.

3.

The “CON COMM CIRCUIT” is detected.

Yes or No?

Yes

>> Print out CONSULT-II screen, GO TO 2.

NG

>> INSPECTION END

2.

CHECK CAN COMMUNICATION SIGNALS

With CONSULT-II

1.

Turn ignition switch to “ON” position. (Do not start engine.)

2.

Select “CAN COMM SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.

CAN Communication Signals

>> Print out CONSULT-II screen, go to EL-459, “CAN Communication”.

PCIA0061E

Normal conditions

Abnormal conditions (examples)

CAN COMM: OK

CAN COMM: OK

CAN CIRC 1: OK

CAN CIRC 1: UNKWN

CAN CIRC 2: OK

CAN CIRC 2: UNKWN

CAN CIRC 3: UNKWN

CAN CIRC 3: UNKWN

CAN CIRC 4: OK

CAN CIRC 4: UNKWN

CAN CIRC 5: UNKWN

CAN CIRC 5: UNKWN

AT-402

[ALL]

A/T SHIFT LOCK SYSTEM

A/T SHIFT LOCK SYSTEM

PFP:34950

Description

ECS009BZ

●

The mechanical key interlock mechanism also operates as a shift lock:
With the key switch turned to ON, the selector lever cannot be shifted from “P” (parking) to any other posi-
tion unless the brake pedal is depressed.
With the key removed, the selector lever cannot be shifted from “P” to any other position.
The key cannot be removed unless the selector lever is placed in “P”.

●

The shift lock and key interlock mechanisms are controlled by the ON-OFF operation of the shift lock sole-
noid and by the operation of the rotator and slider located inside the key cylinder.

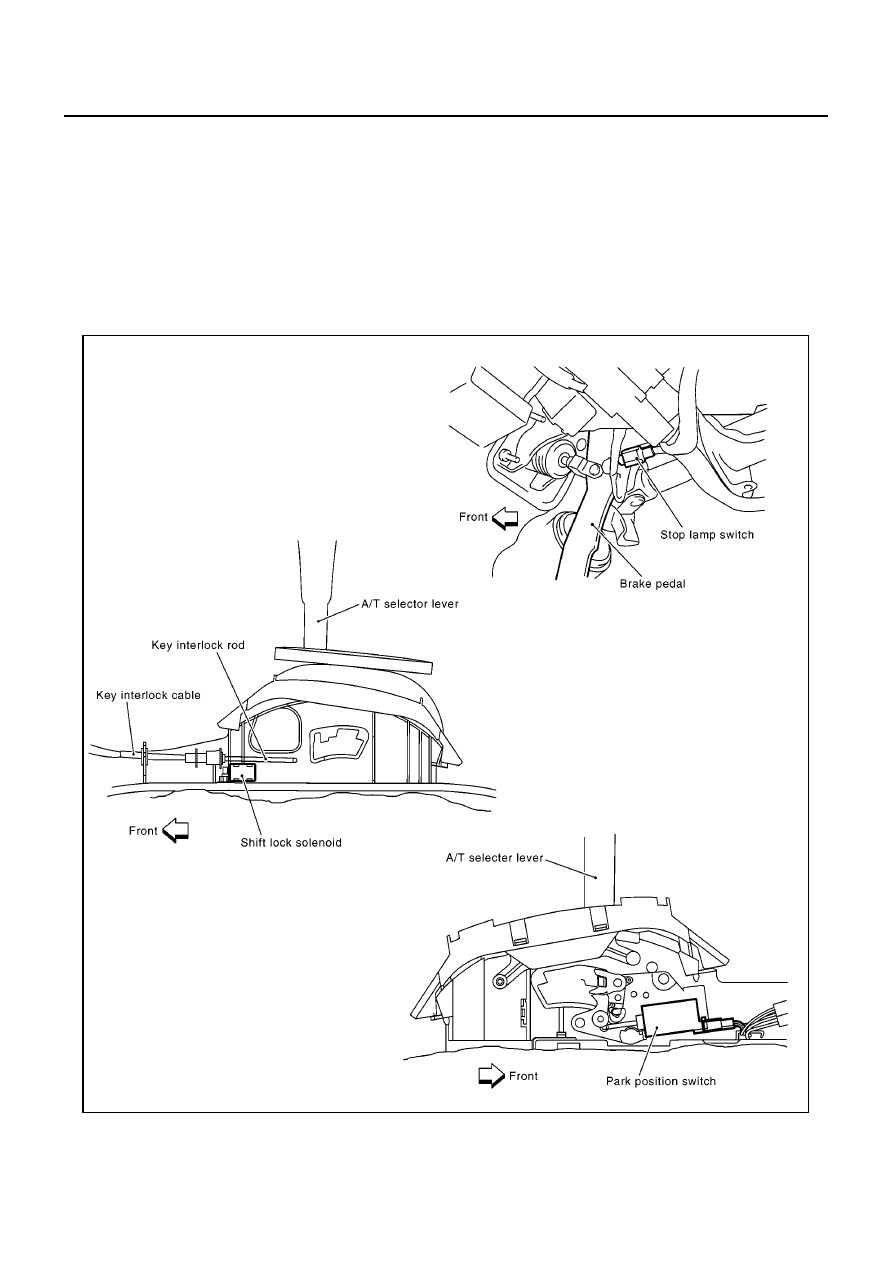

Shift Lock System Electrical Parts Location

ECS009C0

MCIA0108E

A/T SHIFT LOCK SYSTEM

AT-403

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

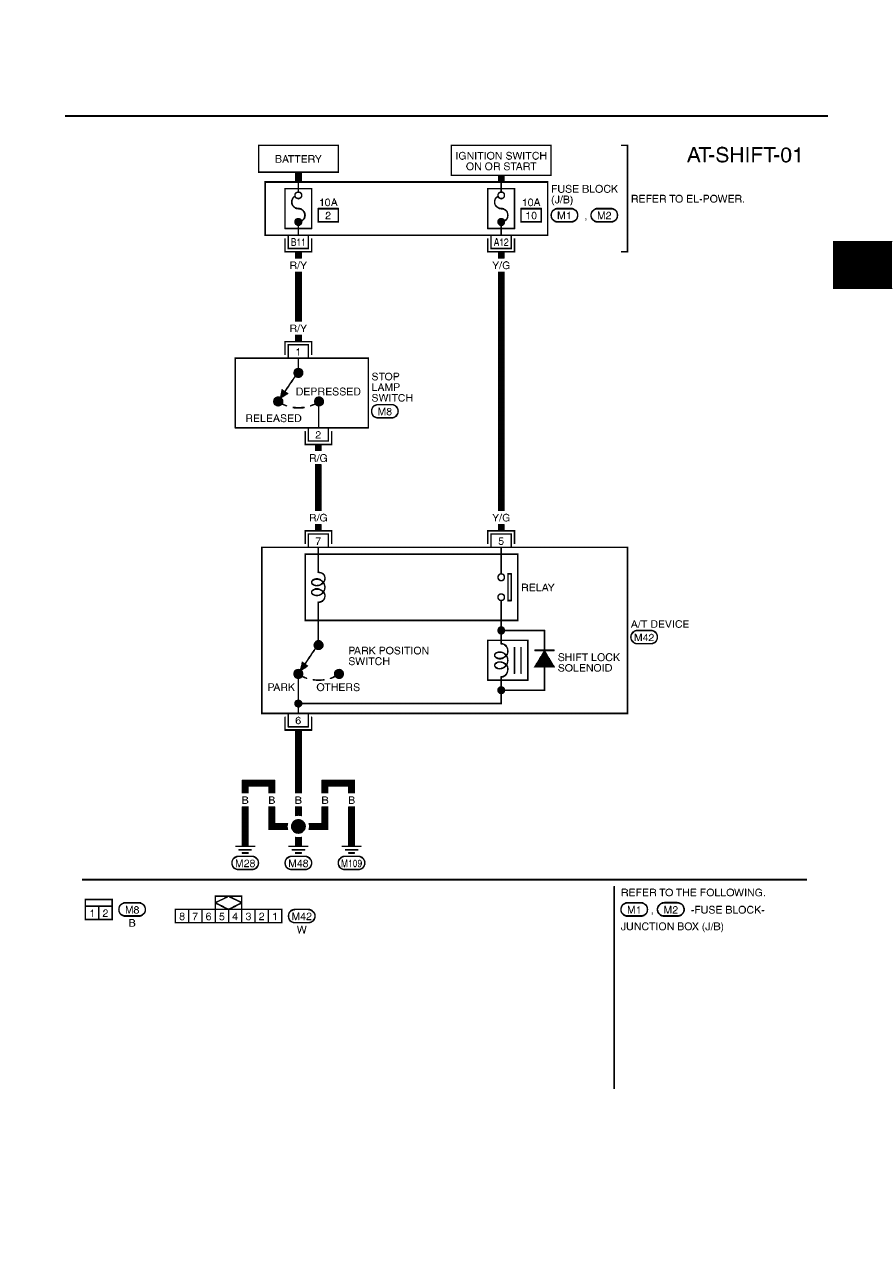

Wiring Diagram — SHIFT —

ECS009C1

YAT389A
