AT-352

[ALL]

DTC VEHICLE SPEED SENSOR MTR

DTC VEHICLE SPEED SENSOR MTR

PFP:24814

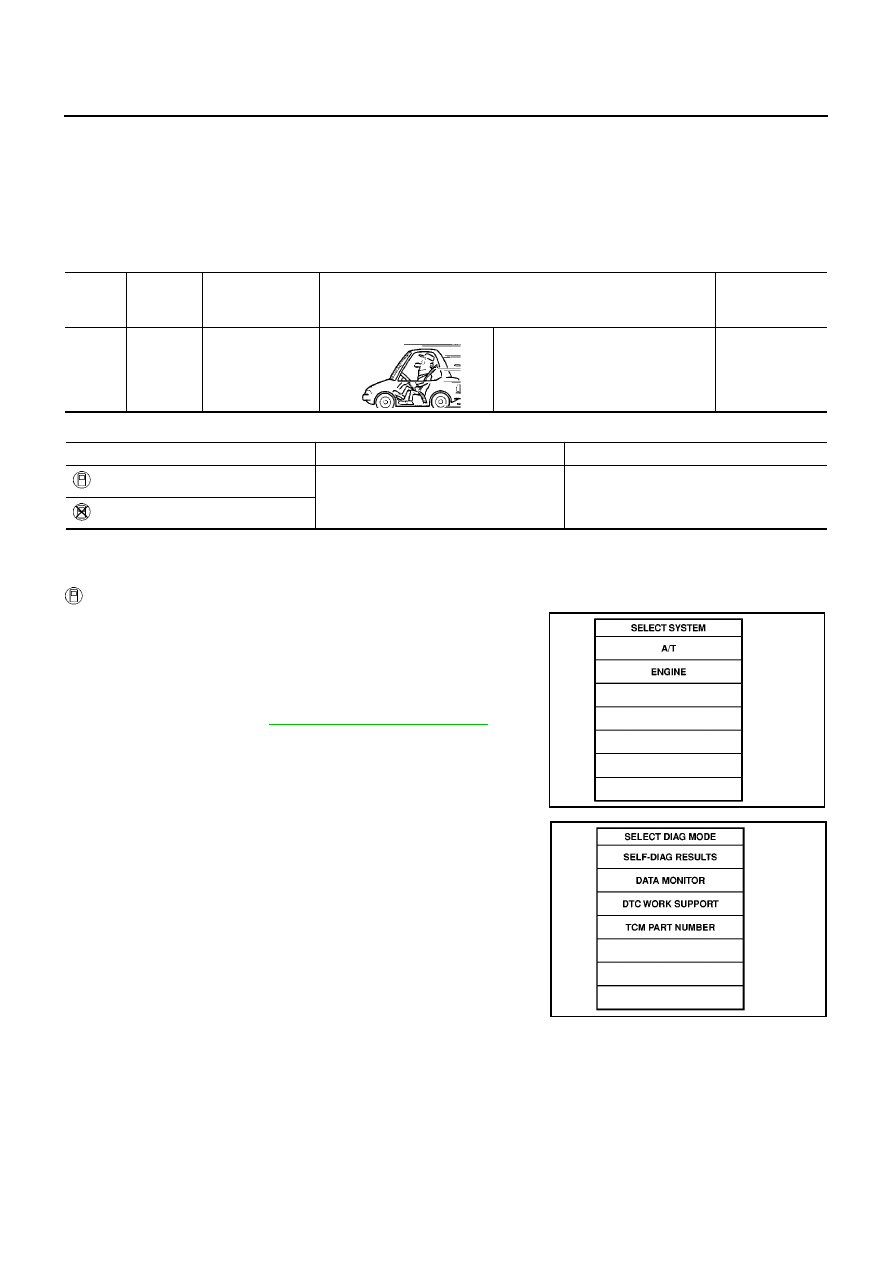

Description

ECS009AX

The vehicle speed sensor·MTR is built into the speedometer assembly. The sensor functions as an auxiliary
device to the revolution sensor when it is malfunctioning. The TCM will then use a signal sent from the vehicle
speed sensor·MTR.

TCM TERMINALS AND REFERENCE VALUE

Remarks: Specification data are reference values.

ON BOARD DIAGNOSIS LOGIC

SELF-DIAGNOSIS CODE CONFIRMATION PROCEDURE

After the repair, perform the following procedure to confirm the malfunction is eliminated.

With CONSULT-II

1.

Start engine.

2.

Select “SELF-DIAG RESULTS” mode for A/T with CONSULT-II.

3.

Drive vehicle under the following conditions:
Selector lever in “D” position and vehicle speed higher than 20
km/h (12 MPH).

4.

If DTC is detected, go to

AT-355, "Diagnostic Procedure"

.

Termi-

nal No.

Wire color

Item

Condition

Judgement stan-

dard

(Approx.)

40

L/B

Vehicle speed
sensor

When moving vehicle at 2 to 3 km/h
(1 to 2 MPH) for 1 m (3 ft) or more.

Voltage varies
between less
than 0V and
more than 4.5V

Diagnostic trouble code

Malfunction is detected when...

Check items (Possible cause)

: VHCL SPEED SEN·MTR

TCM does not receive the proper voltage
signal from the sensor.

●

Harness or connectors
(The sensor circuit is open or shorted.)

●

Vehicle speed sensor

: 2nd judgement flicker

SAT014K

SAT971J

DTC VEHICLE SPEED SENSOR MTR

AT-353

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

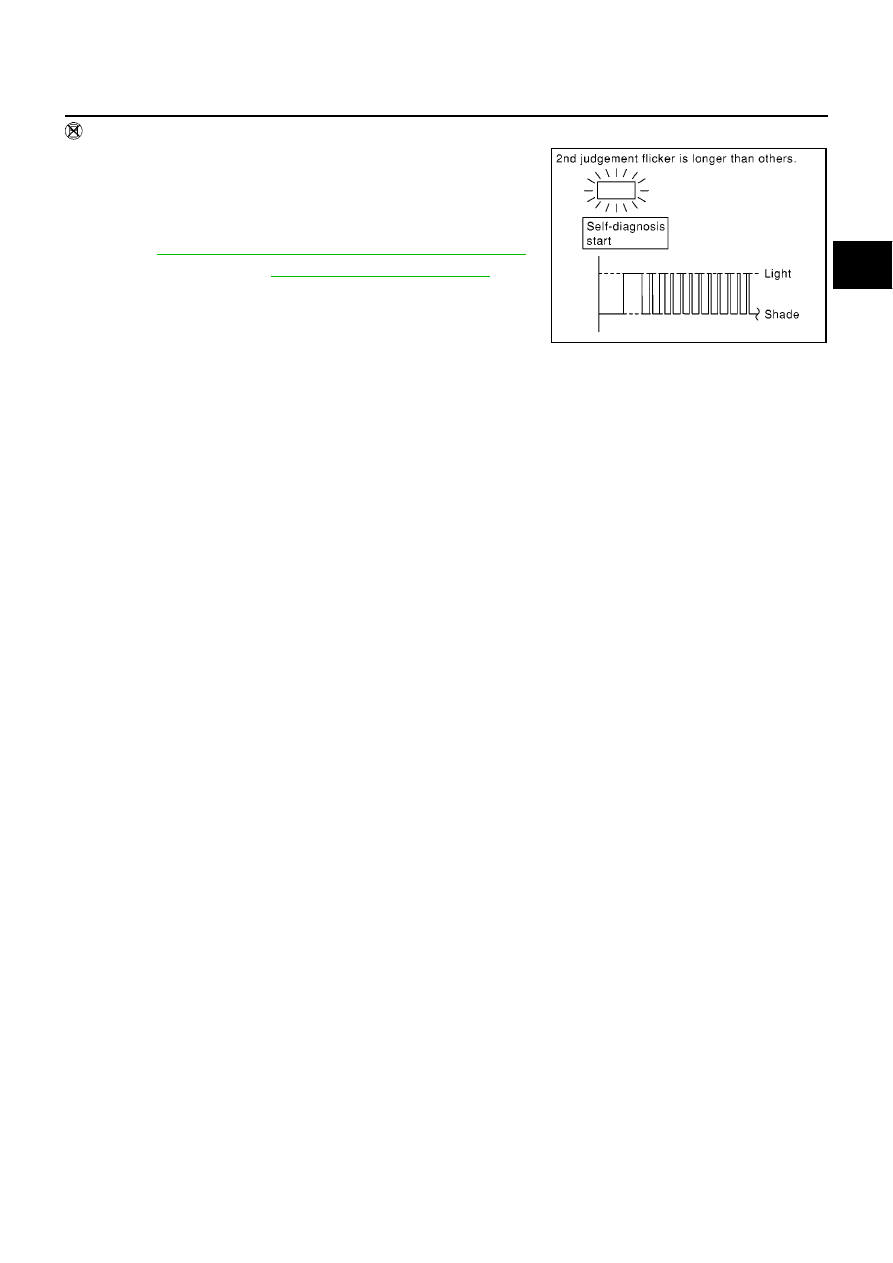

Without CONSULT-II

1.

Start engine.

2.

Drive vehicle under the following conditions:
Selector lever in “D” position and vehicle speed higher than 20
km/h (12 MPH).

3.

Perform self-diagnosis.
Refer to

AT-252, "Diagnostic Procedure Without CONSULT-II"

.

4.

If DTC is detected, go to

AT-355, "Diagnostic Procedure"

.

MCIB9026E

AT-354

[ALL]

DTC VEHICLE SPEED SENSOR MTR

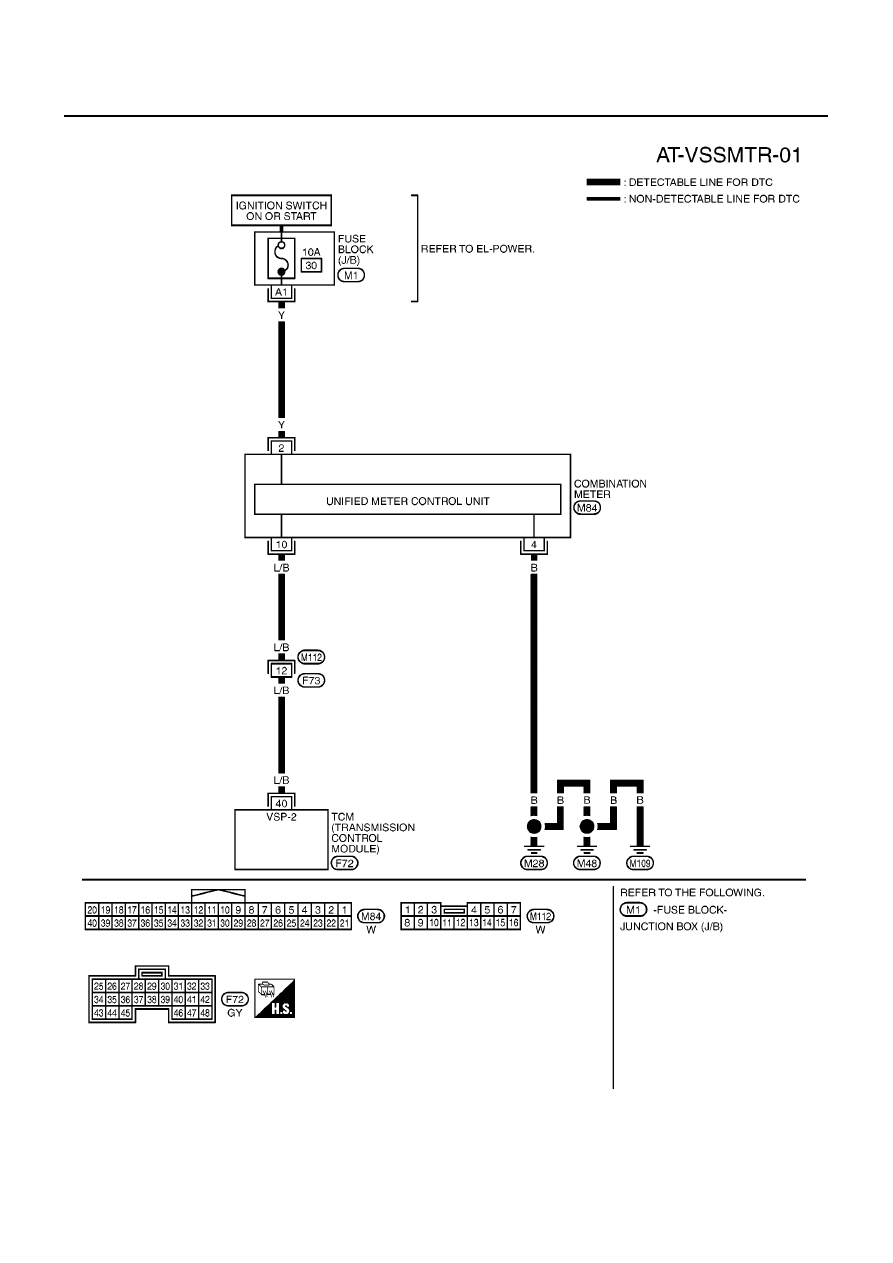

Wiring Diagram — AT — VSSMTR

ECS009AY

YAT385A

DTC VEHICLE SPEED SENSOR MTR

AT-355

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

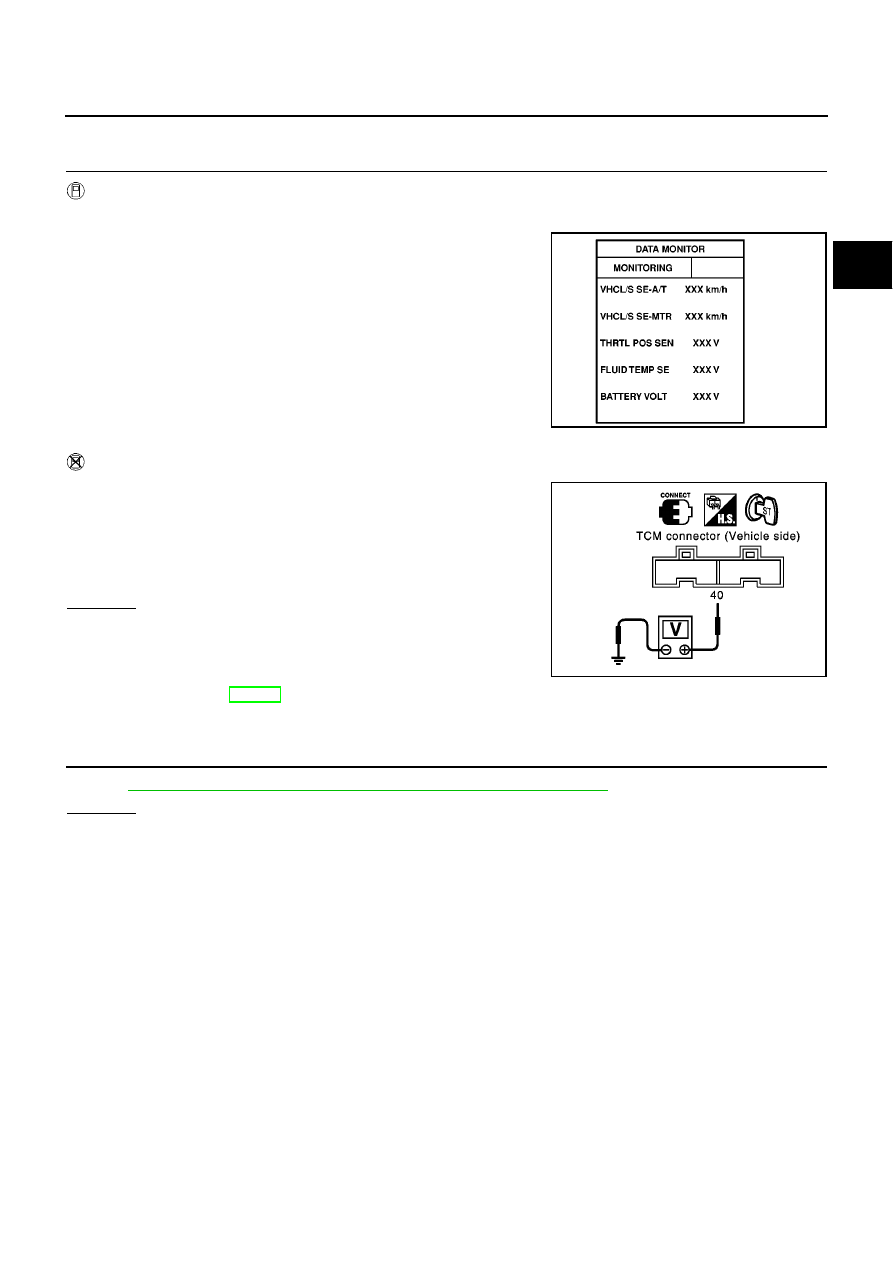

Diagnostic Procedure

ECS009AZ

1.

CHECK INPUT SIGNAL

With CONSULT-II

1.

Start engine.

2.

Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for
“A/T” with CONSULT-II.

3.

Read out the value of “VHCL/S SE·MTR” while driving.
Check the value changes according to driving speed.

Without CONSULT-II

1.

Start engine.

2.

Check voltage between TCM terminal 40 and ground while driv-
ing at 2 to 3 km/h (1 to 2 MPH) for 1 m (3 ft) or more.

OK or NG

OK

>> GO TO 2

NG

>> Check the following items:

●

Vehicle speed sensor and ground circuit for vehicle
speed sensor
Refer to EL-110, “Trouble Diagnosis”.

●

Harness for short or open between TCM and vehicle speed sensor (Main harness)

2.

CHECK DTC

Perform

AT-352, "SELF-DIAGNOSIS CODE CONFIRMATION PROCEDURE"

.

OK or NG

OK

>> INSPECTION END

NG

>> 1. Perform TCM input/output signal inspection.

2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

SAT614J

Voltage:

Voltage varies between less than 1V and
more than 4.5V.

SCIA0717E
