WHEELARCH HEIGHT (UNLADEN*1)

NLSU0041

Unit: mm (in)

SFA818A

195/65R15

205/55R16

QG18

YD22

QG18

YD22

FR

RR

FR

RR

FR

RR

FR

RR

703 (27.68)

671 (26.42)

700 (27.56)

671 (26.42)

703 (27.68)

670 (26.38)

700 (27.56)

670 (26.38)

*1: Fuel, radiator coolant and engine oil full. Spare tire, jack, hand tools and mats in designated positions.
*2: “Ground clearance up” model

WHEEL RUNOUT

NLSU0023

Wheel type

Aluminum

Steel wheel

Radial runout limit

mm (in)

0.3 (0.012)

0.5 (0.020)

Lateral runout limit

mm (in)

0.3 (0.012)

0.8 (0.031)

WHEEL BALANCE

NLSU0044

Maximum allowable unbalance

Dynamic (At rim flange) g (oz)

10 (0.35) (one side)

Static g (oz)

20 (0.71)

FRONT SUSPENSION

Service Data and Specifications (SDS) (Cont’d)

SU-16

SBR686C

Precautions

PRECAUTIONS

NLSU0024

I

When installing each rubber part, final tightening must be
carried out under unladen condition* with tires on ground.
Oil will shorten the life of rubber bushes. Be sure to wipe
off any spilled oil.
*: Fuel, radiator coolant and engine oil full. Spare tire, jack,
hand tools and mats in designated positions.

I

Use flare nut wrench when removing or installing brake
tubes.

I

After installing removed suspension parts, check wheel
alignment.

I

Do not jack up at the trailing arm and lateral link.

I

Always torque brake lines when installing.

I

Lock nuts are unreusable parts; always use new ones.
When replacing, do not wipe the oil off of the new lock nut
before tightening.

Preparation

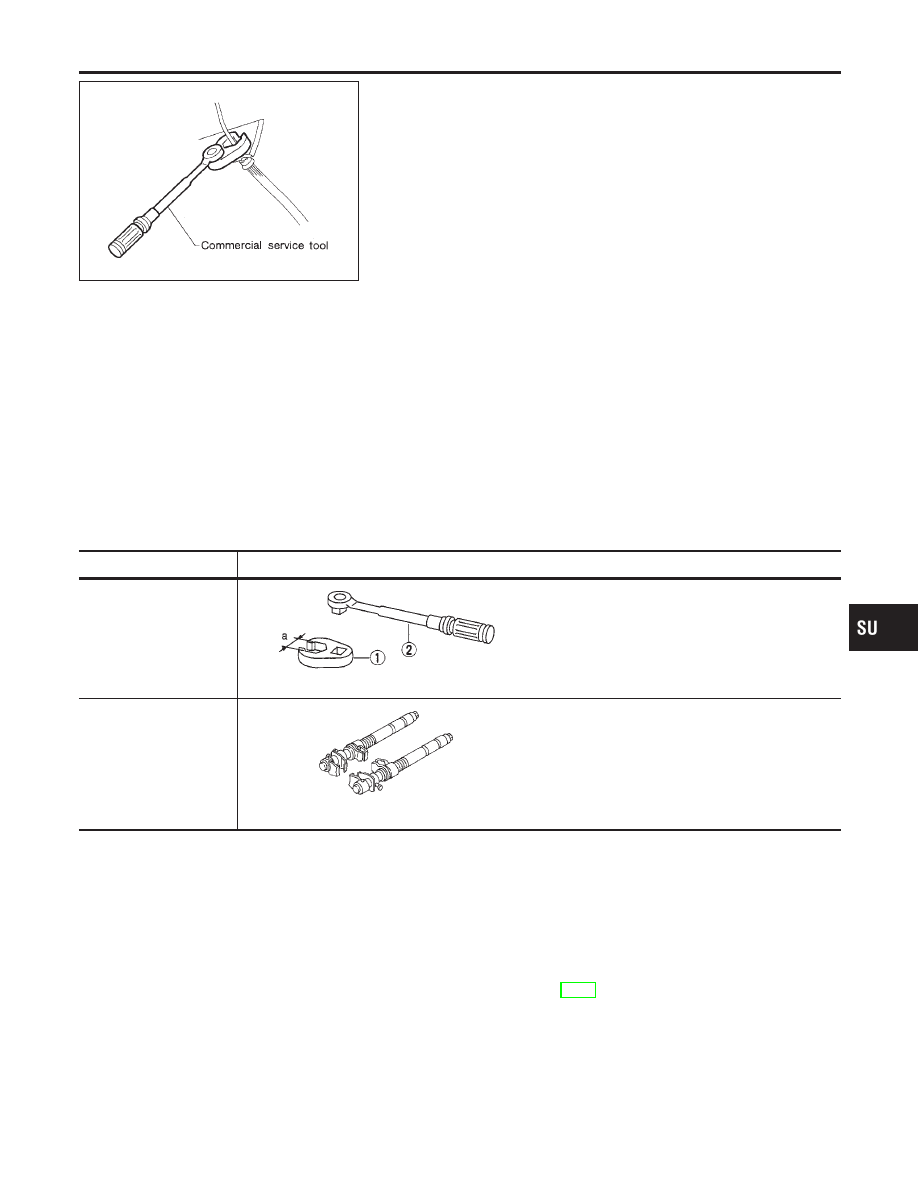

COMMERCIAL SERVICE TOOLS

NLSU0026

Tool name

Description

Equivalent to
1 Flare nut crowfoot
2 Torque wrench

NT360

Removing and installing brake piping
a: 10 mm (0.39 in)

Spring compressor

NT717

Removing and installing coil spring

Noise, Vibration and Harshness (NVH)
Troubleshooting

NLSU0027

Refer to “Noise, Vibration and Harshness (NVH) Troubleshooting”,
“FRONT SUSPENSION”, SU-4.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

BR

ST

RS

BT

HA

SC

EL

IDX

REAR SUSPENSION

Precautions

SU-17

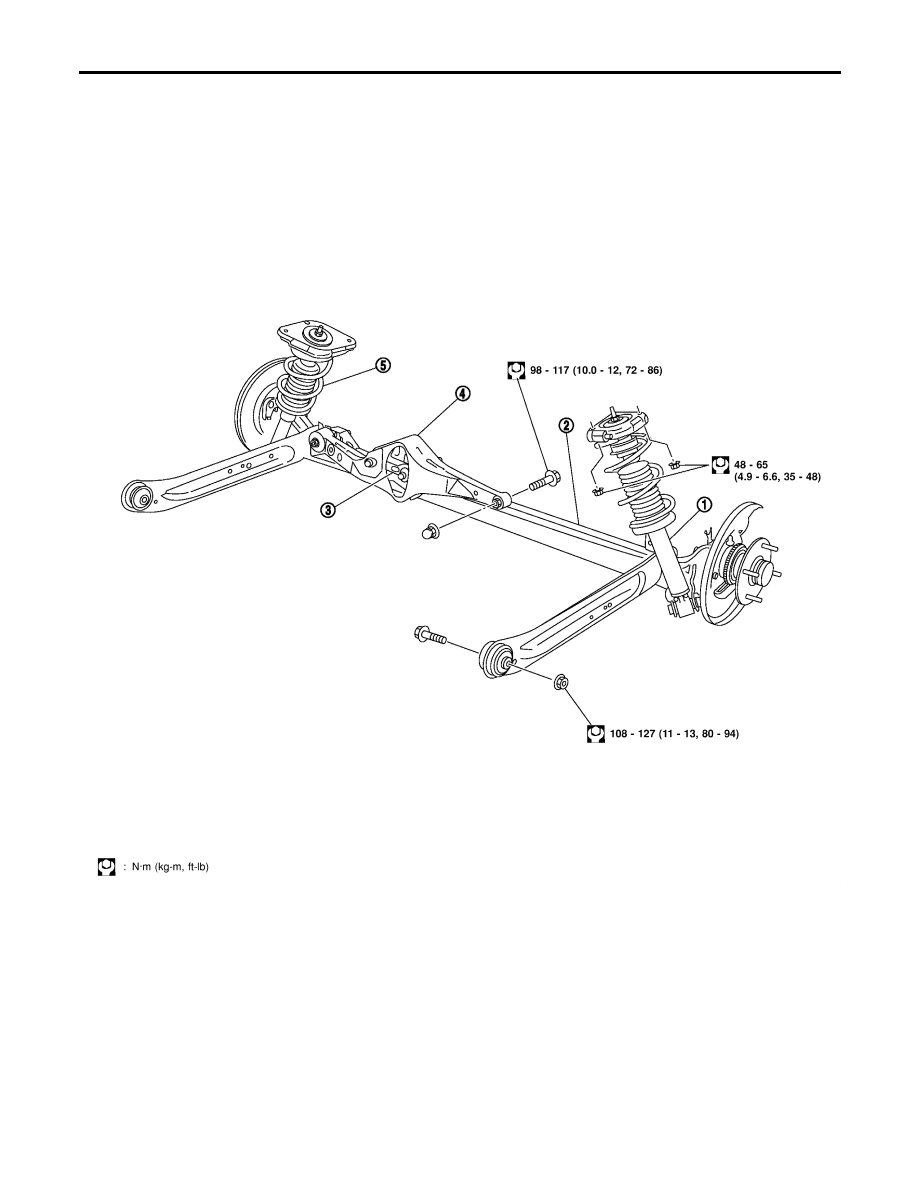

Components

NLSU0028

NRA027

1.

Shock absorber

2.

Torsion beam

3.

Control rod

4.

Lateral link

5.

Coil spring

REAR SUSPENSION

Components

SU-18

SMA525A

On-vehicle Service

REAR SUSPENSION PARTS

NLSU0029

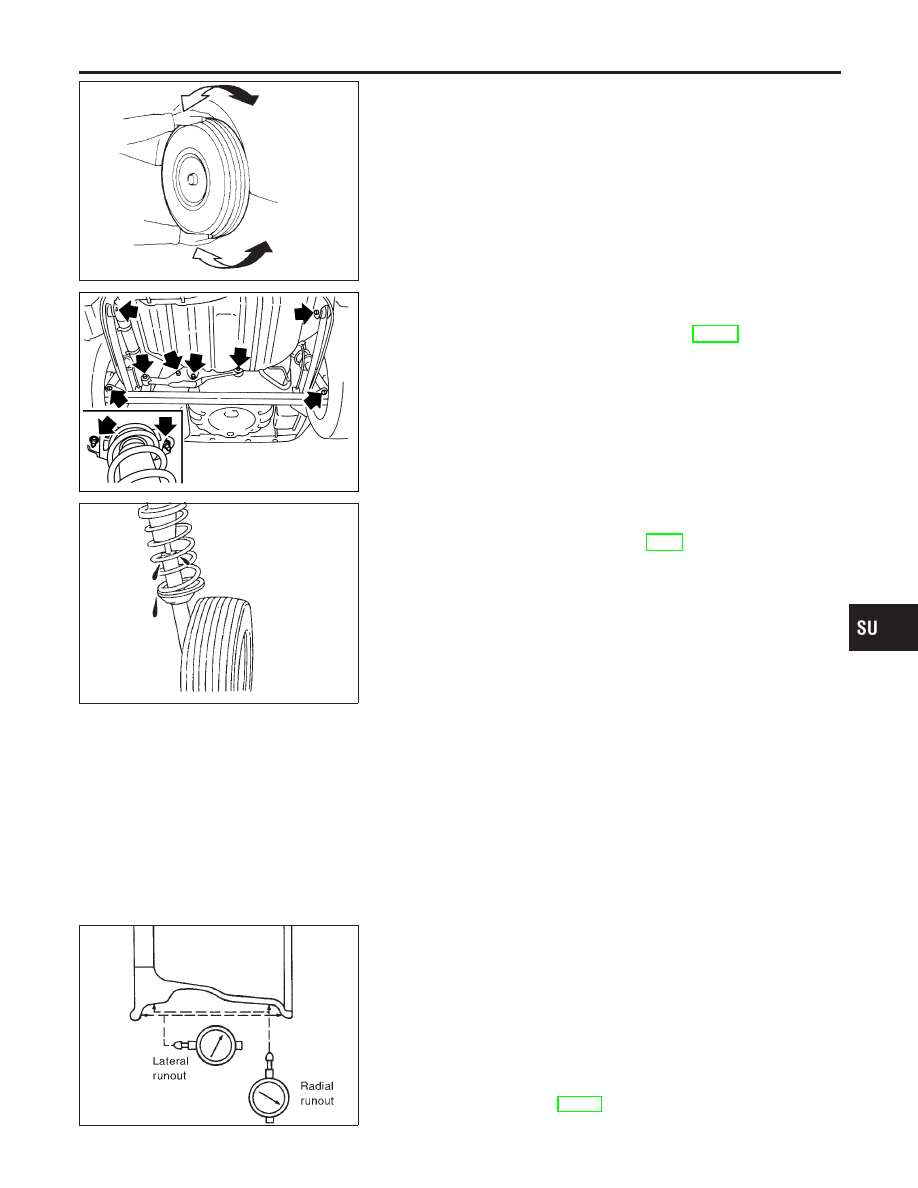

Check axle and suspension parts for excessive play, wear or dam-
age.

I

Shake each rear wheel to check for excessive play.

SSU036

I

Retighten all nuts and bolts to the specified torque.

Tightening torque:

Refer to “REAR SUSPENSION”, SU-18.

SMA113

I

Check shock absorber for oil leakage or other damage.

I

Check wheelarch height. Refer to “On-vehicle Service”,
“FRONT SUSPENSION PARTS”, SU-6.

REAR WHEEL ALIGNMENT

NLSU0030

Before checking rear wheel alignment, be sure to make a prelimi-
nary inspection (Unladen*).
*: Fuel, radiator coolant and engine oil full. Spare tire, jack, hand
tools and mats in designated positions.

SFA975B

Preliminary Inspection

NLSU0030S01

Aluminum wheel

NLSU0030S0101

1.

Check tires for wear and improper inflation.

2.

Check wheels for deformation, cracks and other damage. If
deformed, remove wheel and check wheel runout.

a.

Remove tire from aluminum wheel and mount on a tire balance
machine.

b.

Set dial indicator as shown in the illustration.

Wheel runout (Dial indicator value):

Refer to SDS, SU-16.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

BR

ST

RS

BT

HA

SC

EL

IDX

REAR SUSPENSION

On-vehicle Service

SU-19
