NOTES

FRONT & REAR SUSPENSION

SECTION

SU

CONTENTS

FRONT SUSPENSION ....................................................2

Precautions ..................................................................2

PRECAUTIONS

.........................................................2

Preparation ..................................................................2

SPECIAL SERVICE TOOLS

........................................2

COMMERCIAL SERVICE TOOLS

................................2

Noise, Vibration and Harshness (NVH)
Troubleshooting ...........................................................4

NVH TROUBLESHOOTING CHART

............................4

Components.................................................................5
On-vehicle Service.......................................................6

FRONT SUSPENSION PARTS

...................................6

BALANCING WHEELS

...............................................6

TIRE ROTATION

.......................................................8

FRONT WHEEL ALIGNMENT

.....................................8

Coil Spring and Shock Absorber ...............................10

COMPONENTS

.......................................................10

REMOVAL AND INSTALLATION

............................... 11

DISASSEMBLY

........................................................ 11

INSPECTION

........................................................... 11

ASSEMBLY

.............................................................12

Stabilizer Bar .............................................................12

REMOVAL AND INSTALLATION

...............................12

Transverse Link and Lower Ball Joint .......................13

REMOVAL AND INSTALLATION

...............................13

INSPECTION

...........................................................13

Service Data and Specifications (SDS).....................15

GENERAL SPECIFICATIONS (FRONT)

.....................15

FRONT WHEEL ALIGNMENT (UNLADEN*1)

.............15

LOWER BALL JOINT

...............................................15

WHEELARCH HEIGHT (UNLADEN*1)

.......................16

WHEEL RUNOUT

....................................................16

WHEEL BALANCE

...................................................16

REAR SUSPENSION.....................................................17

Precautions ................................................................17

PRECAUTIONS

.......................................................17

Preparation ................................................................17

COMMERCIAL SERVICE TOOLS

..............................17

Noise, Vibration and Harshness (NVH)
Troubleshooting .........................................................17
Components...............................................................18
On-vehicle Service.....................................................19

REAR SUSPENSION PARTS

...................................19

REAR WHEEL ALIGNMENT

.....................................19

Removal and Installation ...........................................22

REMOVAL

...............................................................23

INSTALLATION

........................................................23

Coil Spring and Shock Absorber ...............................23

REMOVAL AND INSTALLATION

...............................23

DISASSEMBLY

........................................................24

INSPECTION

...........................................................24

ASSEMBLY

.............................................................24

Torsion Beam, Lateral Link and Control Rod ............25

DISASSEMBLY

........................................................25

INSPECTION

...........................................................25

ASSEMBLY

.............................................................25

Service Data and Specifications (SDS).....................27

GENERAL SPECIFICATIONS (REAR)

.......................27

REAR WHEEL ALIGNMENT (UNLADEN*)

.................27

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

BR

ST

RS

BT

HA

SC

EL

IDX

SBR686C

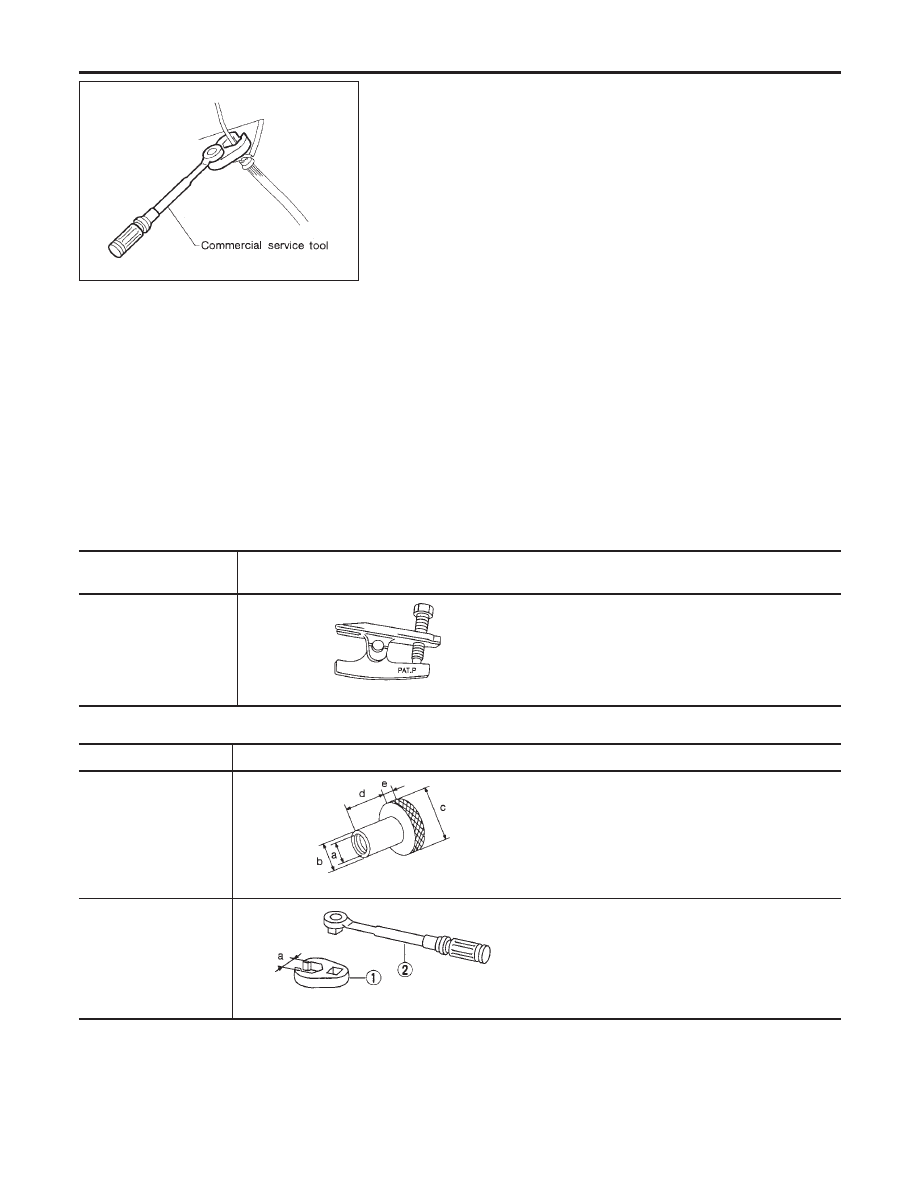

Precautions

PRECAUTIONS

NLSU0001

I

When installing rubber parts, final tightening must be car-
ried out under unladen condition* with tires on ground.
Oil will shorten the life of rubber bushes. Be sure to wipe
off any spilled oil.
*: Fuel, radiator coolant and engine oil full. Spare tire, jack,
hand tools and mats in designated positions.

I

After installing removed suspension parts, check wheel
alignment and adjust if necessary.

I

Use flare nut wrench when removing or installing brake
tubes.

I

Always torque brake lines when installing.

I

Lock nuts are unreusable parts; always use new ones.
When replacing, do not wipe the oil off the new lock nut
before tightening.

Preparation

SPECIAL SERVICE TOOLS

NLSU0002

Tool number
Tool name

Description

HT72520000
Ball joint remover

NT146

Removing tie-rod outer end and lower ball joint

COMMERCIAL SERVICE TOOLS

NLSU0003

Tool name

Description

Attachment Wheel align-
ment

NT148

Measure wheel alignment
a: Screw M24 x 1.5 pitch
b: 35 mm (1.38 in) dia.
c: 65 mm (2.56 in) dia.
d: 56 mm (2.20 in)
e: 12 mm (0.47 in)

1 Flare nut crowfoot
2 Torque wrench

NT360

Removing and installing each brake piping
a: 10 mm (0.39 in)

FRONT SUSPENSION

Precautions

SU-2

Tool name

Description

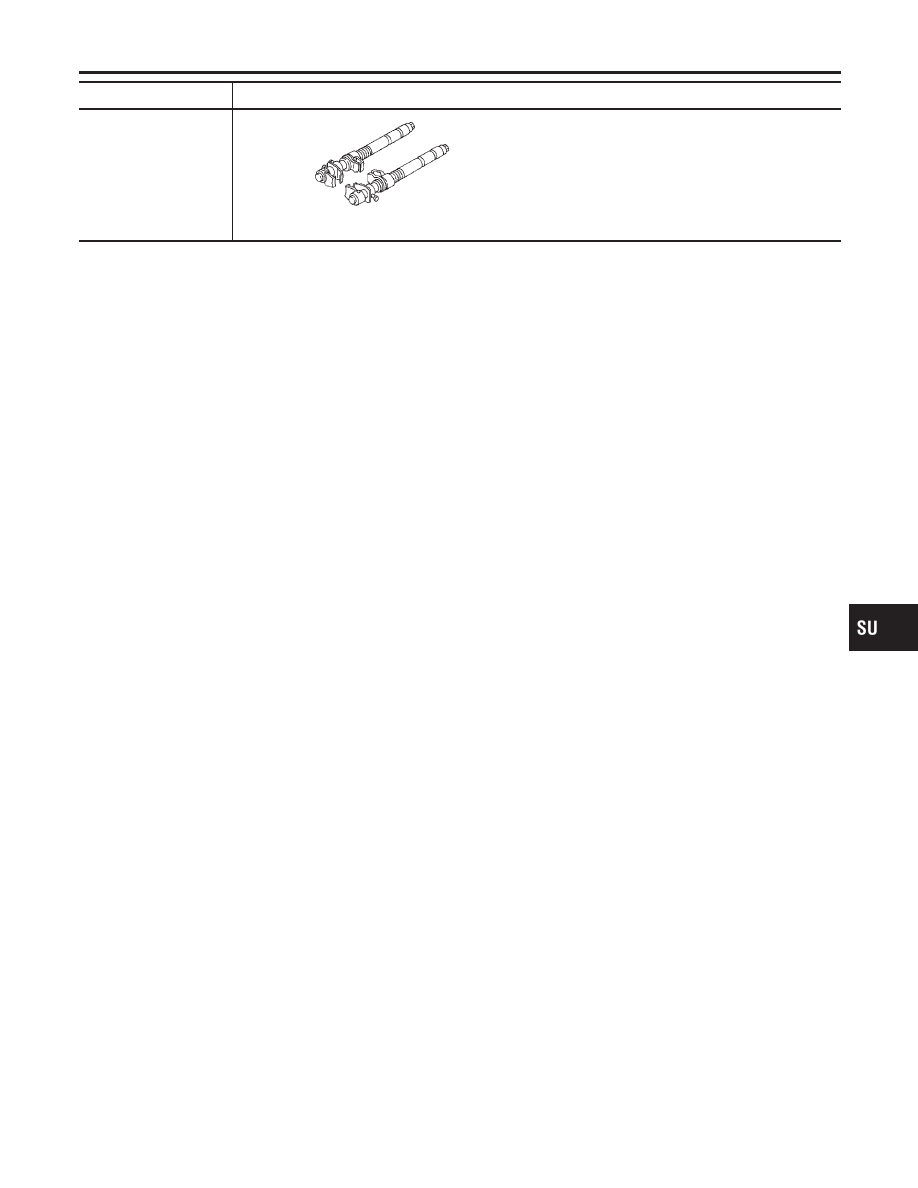

Spring compressor

NT717

Removing and installing coil spring

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

BR

ST

RS

BT

HA

SC

EL

IDX

FRONT SUSPENSION

Preparation (Cont’d)

SU-3
