SST090B

Adjustment

NLST0026

1.

Check rack sliding force on vehicle as follows:

a.

Install steering gear onto vehicle, but do not connect tie-rod to
knuckle arm.

b.

Connect all piping and fill with steering fluid.

c.

Start engine and bleed air completely.

d.

Disconnect steering column lower joint from the gear.

e.

Keep engine at idle and make sure steering fluid has reached
normal operating temperature.

f.

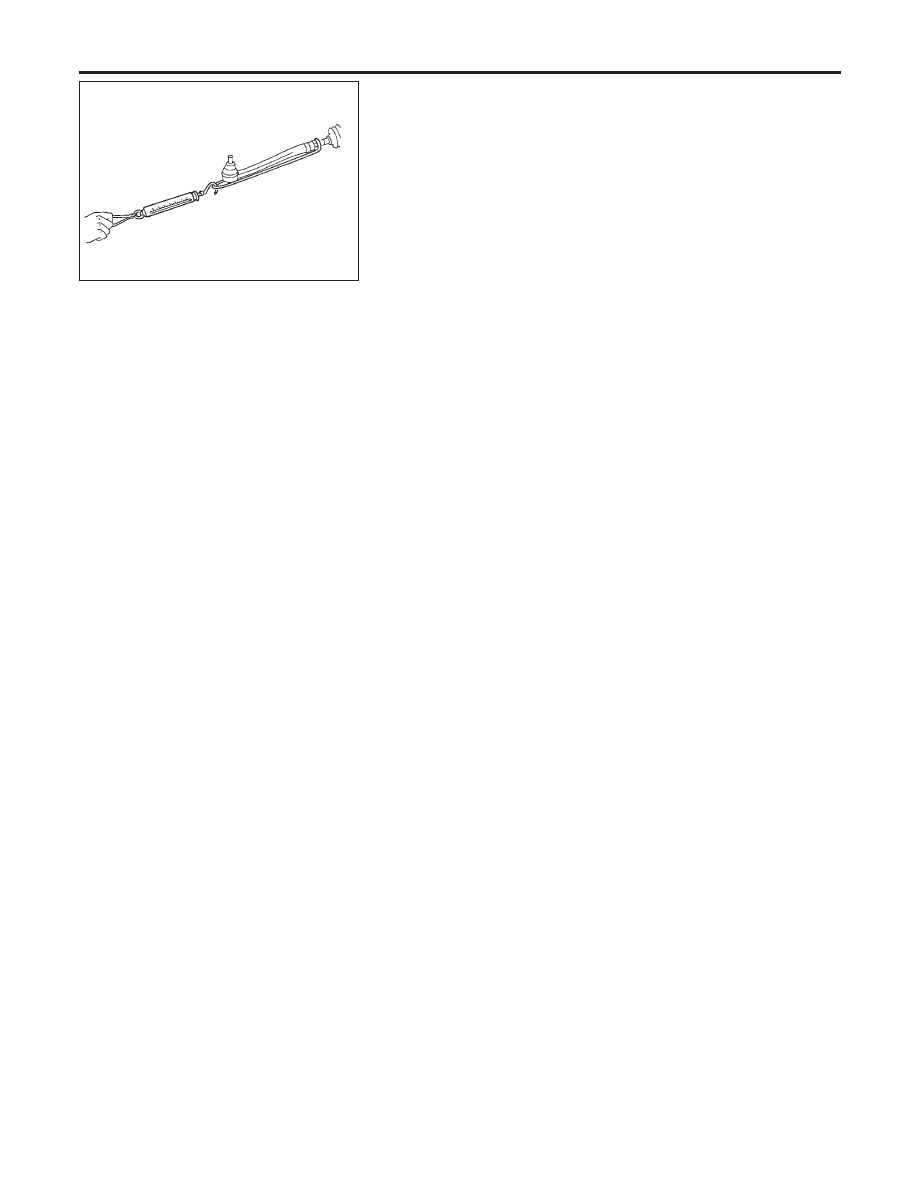

Pull tie-rod slowly to move it from neutral position to

±

11.5 mm

(

±

0.453 in) at speed of 3.5 mm (0.138 in)/s. Check that rack

sliding force is within specification.

Average rack sliding force:

197 - 255 N (20.1 - 26.0 kg, 44.3 - 57.3 lb)

POWER STEERING GEAR AND LINKAGE

Adjustment

ST-20

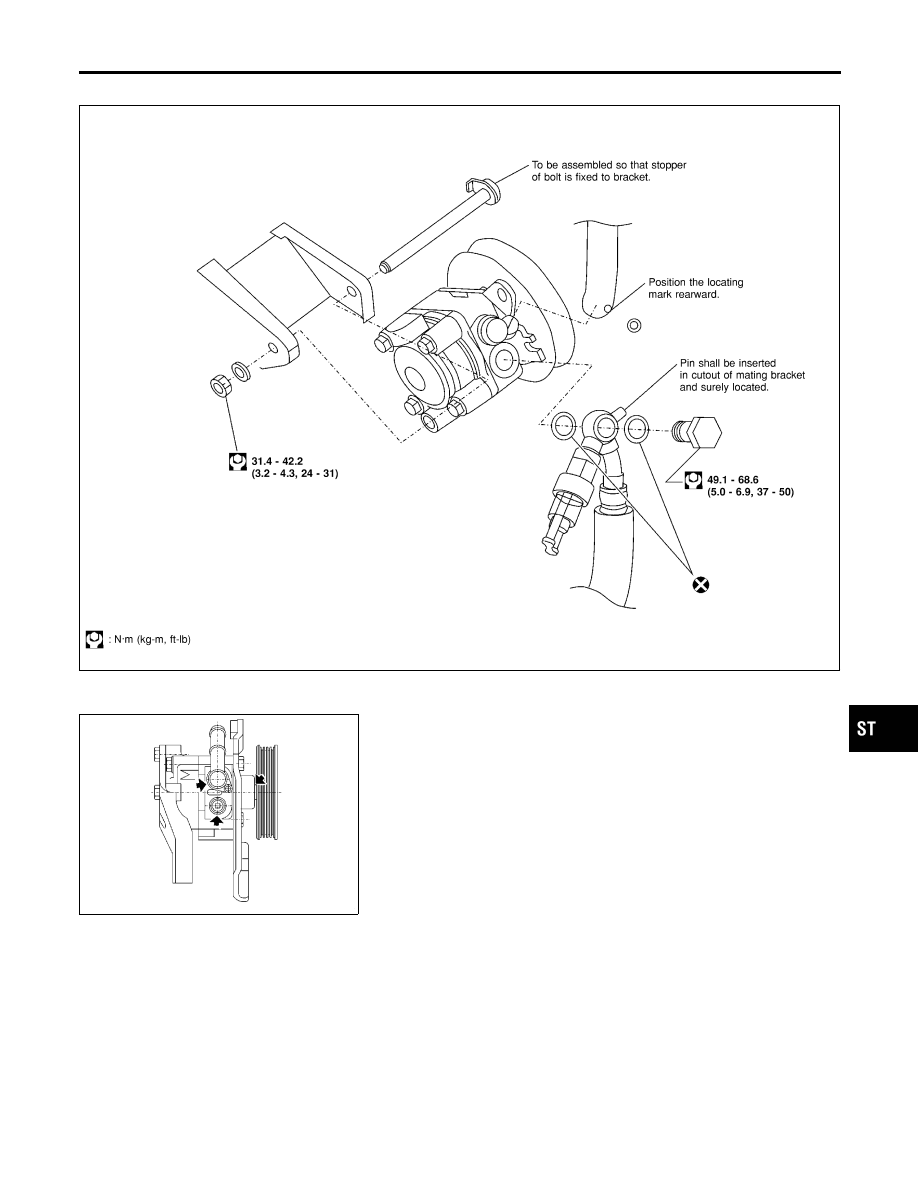

Components

NLST0027

NST051

NST053

Inspection

NLST0028

Disassemble the power steering oil pump only if the following items
are found.

I

Oil leak from any point shown in the figure

I

Deformed or damaged pulley

I

Poor performance

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

RS

BT

HA

SC

EL

IDX

POWER STEERING OIL PUMP (QG ENGINE)

Components

ST-21

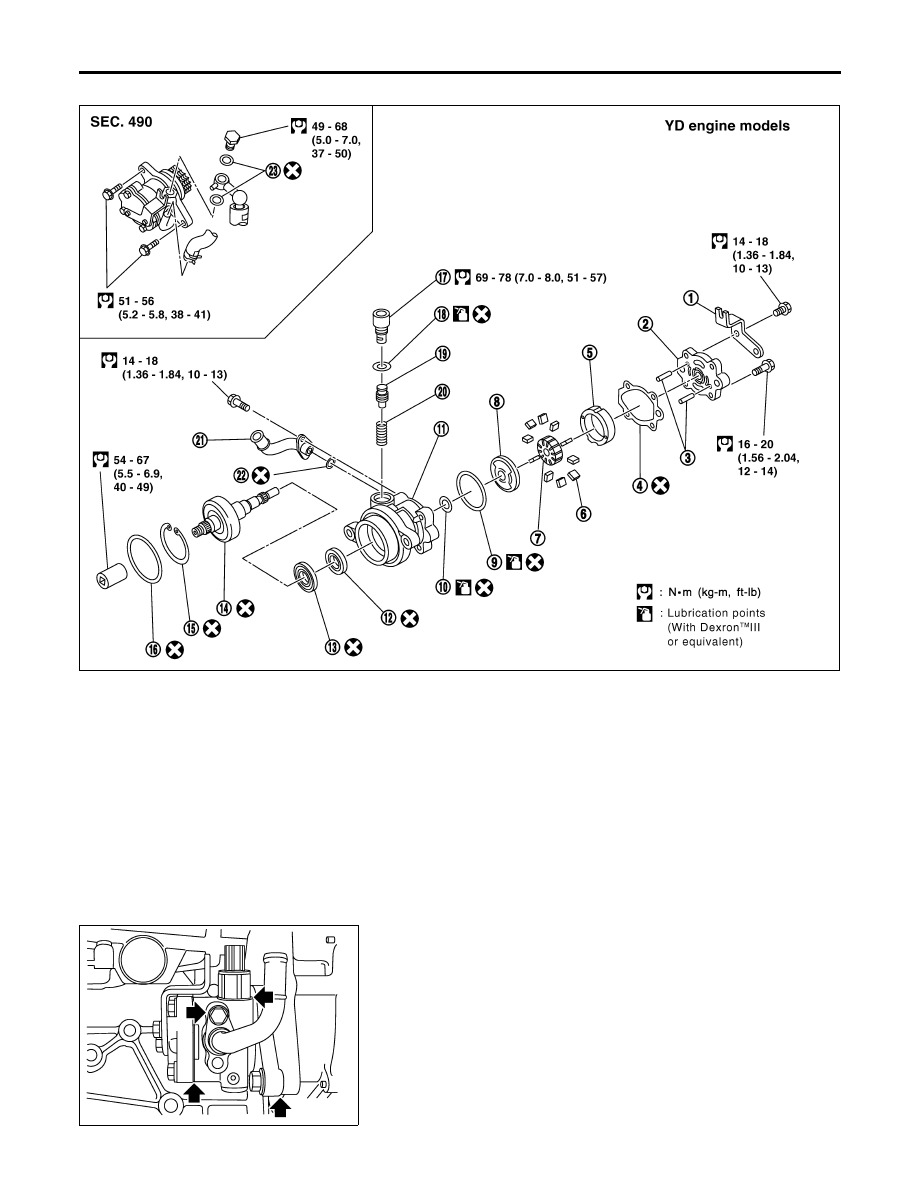

Components

NLST0038

SST882CA

1.

Rear bracket

2.

Rear body

3.

Dowel pin

4.

Side plate seal

5.

Cam ring

6.

Vane

7.

Rotor

8.

Side plate

9.

O-ring (Outer)

10. O-ring (Inner)
11. Front body
12. Drive shaft rear oil seal
13. Drive shaft front oil seal
14. Drive shaft
15. Snap ring
16. O-ring

17. Outlet connector
18. Connector seal
19. Flow control valve
20. Flow control valve spring
21. Inlet connector
22. O-ring
23. Washer

SST883C

Pre-disassembly Inspection

NLST0039

Disassemble the power steering oil pump only if the following items
are found.

I

Oil leak from any point shown in the figure

I

Poor performance

POWER STEERING OIL PUMP (YD ENGINE)

Components

ST-22

SST884C

Removal and Installation

NLST0040

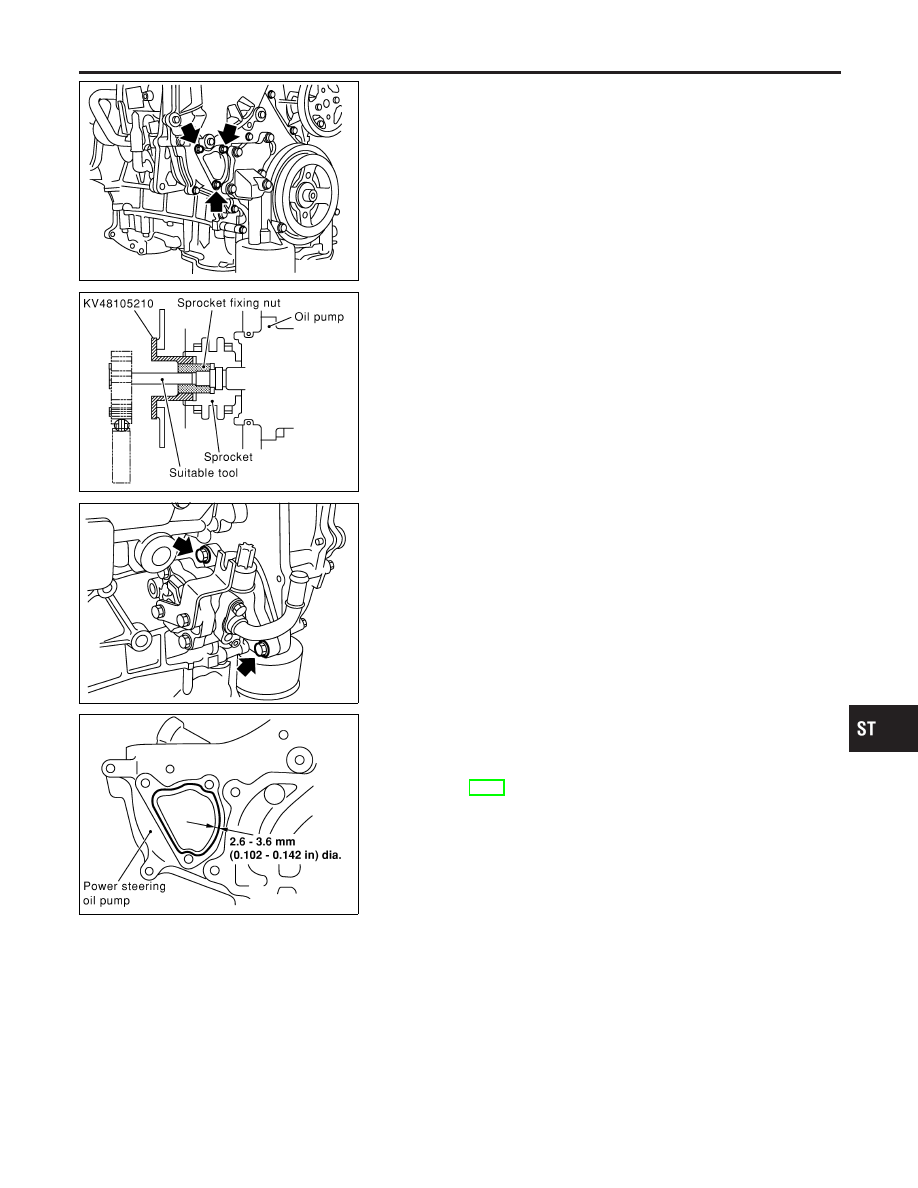

1.

Remove chain case cover.

SST885C

2.

Revolving crank pulley, set tool.

3.

Fix tool with chain cover fixing bolts.

4.

Using suitable tool, remove sprocket fixing nut and washer.
Do not remove Tool while power steering oil pump is
removed.

SST886C

5.

Remove power steering pump fixing bolts, then remove it.

SST890C

I

Apply Gasket to the installation surface of the engine chain
case cover as shown in the figure before installing the chain
case cover to the engine.

I

Bleed air after installation.
Refer to ST-8.

Disassembly

NLST0041

CAUTION:

I

Parts which can be disassembled are strictly limited.
Never disassemble parts other than those specified.

I

Disassemble in as clean a place as possible.

I

Clean your hands before disassembly.

I

Do not use rags; use nylon cloths or paper towels.

I

Follow the procedure and cautions in the Service Manual.

I

When disassembling and reassembling, do not let foreign
matter enter or contact the parts.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

RS

BT

HA

SC

EL

IDX

POWER STEERING OIL PUMP (YD ENGINE)

Removal and Installation
