Nissan Almera Tino V10. Manual - part 61

SST887C

I

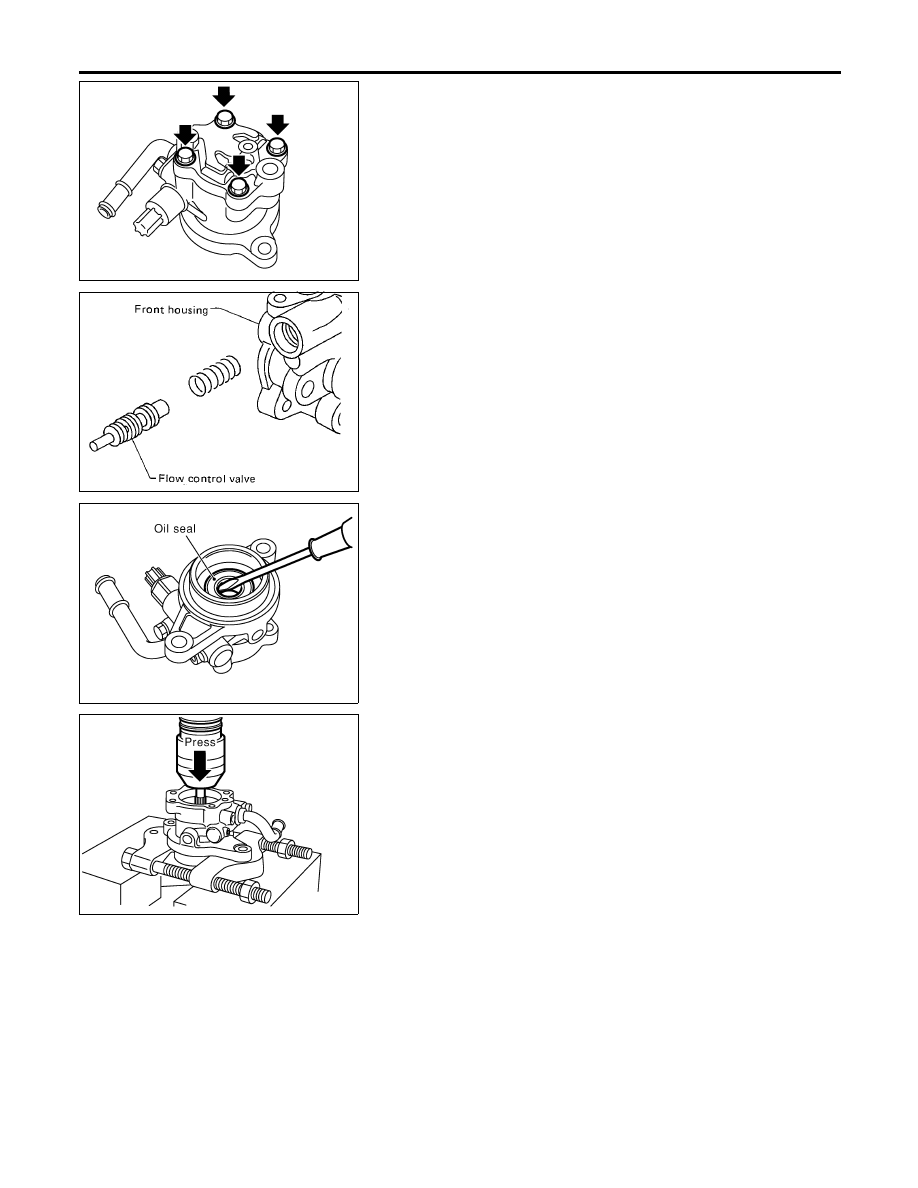

Remove rear bracket and rear body.

I

Remove side plate seal, cam ring vane, rotor side and plate.

SST036A

I

Remove inlet connector and outlet connector with spring.
Be careful not to drop the flow control valve.
Do not disassemble the flow control valve.

SST888C

I

Remove oil seal

SST889C

I

Remove snap ring, then draw drive shaft.
Be careful not to drop drive shaft.

Inspection

NLST0042

I

If pulley is cracked or deformed, replace it.

I

If an oil leak is found around pulley shaft oil seal, replace the
seal.

I

If serration on pulley or pulley shaft is deformed or worn,
replace it.

POWER STEERING OIL PUMP (YD ENGINE)

Disassembly (Cont’d)

ST-24

SST038A

Assembly

NLST0043

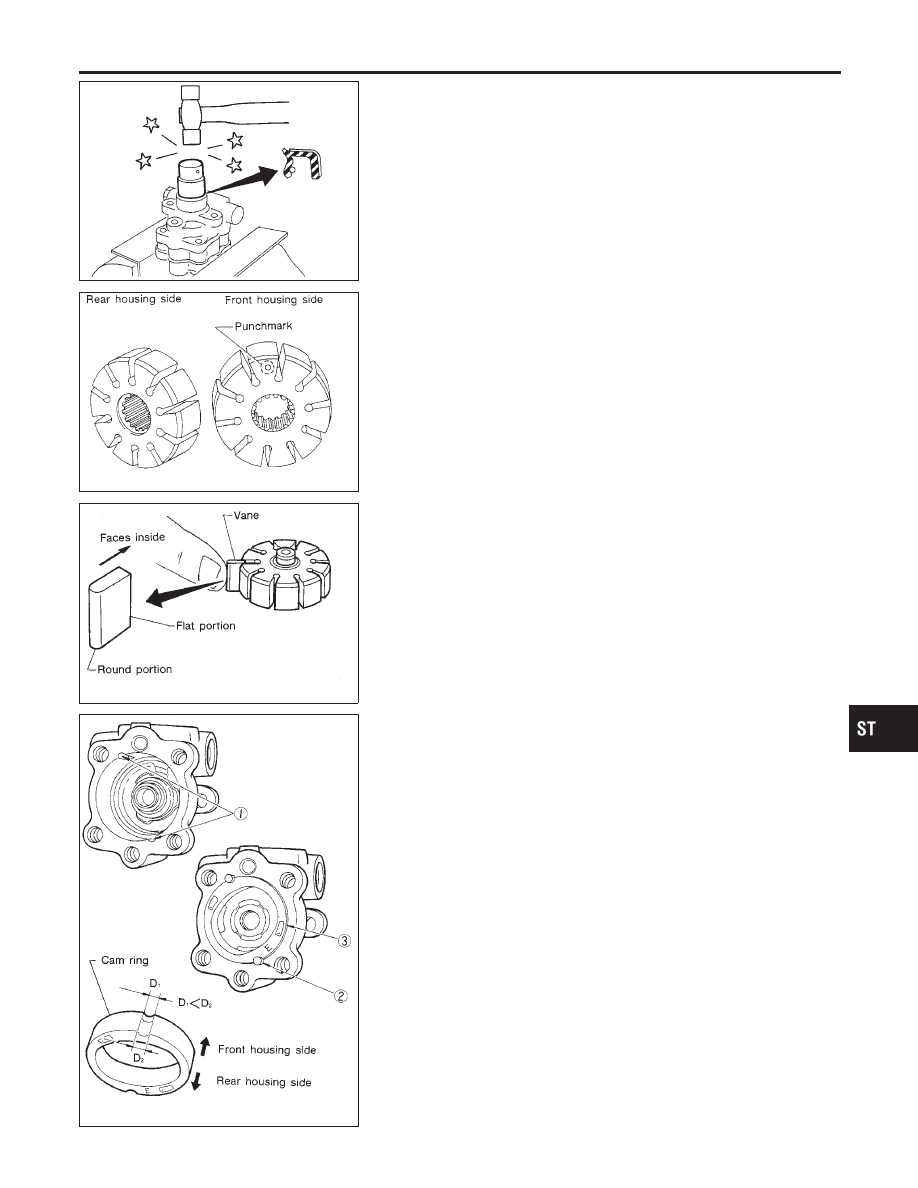

Assemble oil pump, noting the following instructions.

I

Make sure O-rings and oil seal are properly installed.

I

Always install new O-rings and oil seal.

I

Be careful of oil seal direction.

I

Cam ring, rotor and vanes must be replaced as a set if neces-
sary.

I

Coat each part with DEXRON

TM

III or equivalent when assem-

bling.

SST289A

I

Pay attention to the direction of rotor.

SST843A

I

When assembling vanes to rotor, rounded surfaces of vanes
must face cam ring side.

SST472C

I

Insert pin 2 into pin groove 1 of front housing and front side
plate. Then install cam ring 3 as shown at left.

Cam ring:

D

1

is less than D

2

.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

RS

BT

HA

SC

EL

IDX

POWER STEERING OIL PUMP (YD ENGINE)

Assembly

ST-25

General Specifications

NLST0032

Applied model

Steering model

Power steering

Steering gear type

PR25T

Steering overall gear ratio

18.07

Turns of steering wheel (Lock to lock)

3.26

Steering column type

Collapsible, tilt

Steering Wheel

NLST0033

Steering wheel axial play

mm (in)

0 (0)

Steering wheel play

mm (in)

35 (1.38) or less

Movement of gear housing

mm (in)

±

2 (

±

0.08) or less

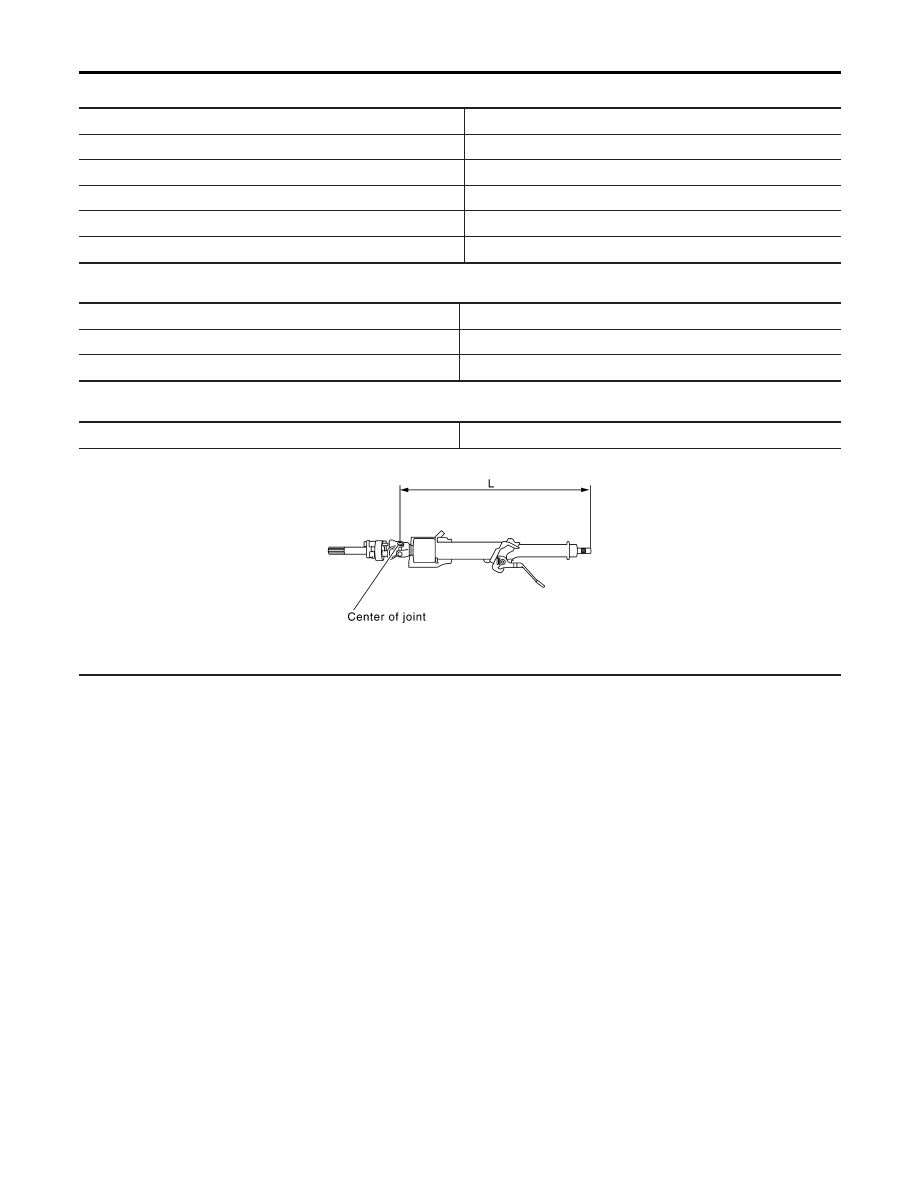

Steering Column

NLST0034

Steering column length “L”

mm (in)

531.8 - 533.8 (20.94 - 21.02)

SST855C

SERVICE DATA AND SPECIFICATIONS (SDS)

General Specifications

ST-26

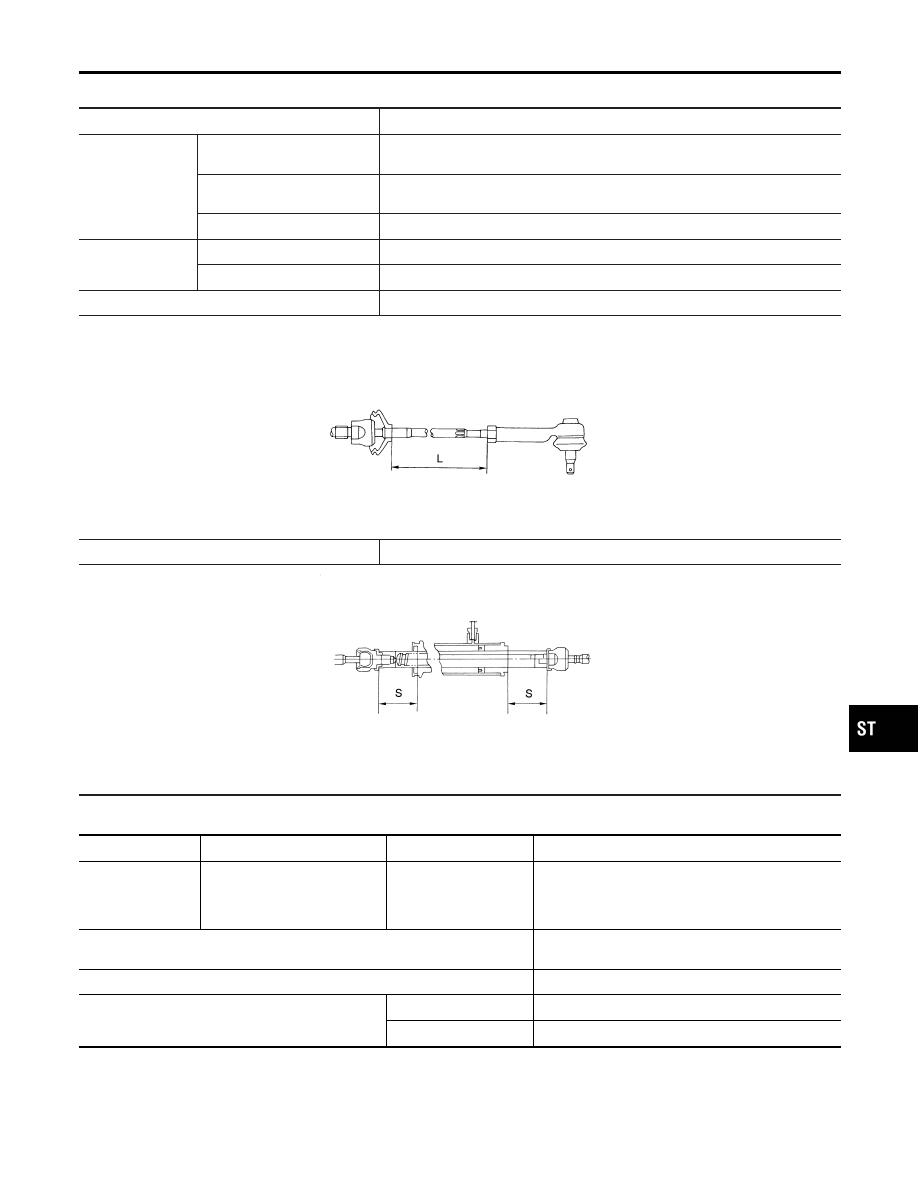

Steering Gear and Linkage

NLST0035

Steering gear type

PR25T

Tie-rod outer ball
joint

Swinging force at cotter pin hole:
“A”

N (kg, lb)

6.5 - 64.6 (0.66 - 6.59, 1.5 - 14.6)

Rotating torque: “B”

N·m (kg-cm,

in-lb)

0.29 - 2.94 (3.0 - 30.0, 2.6 - 26.0)

Axial end play: “C”

mm (in)

0.4 (0.016) or less

Tie-rod inner ball
joint

Swinging force*: “A”

N (kg, lb)

5.7 - 45.6 (0.58 - 4.65, 1.3 - 10.3)

Axial end play: “C”

mm (in)

0.2 (0.008) or less

Tie-rod standard length “L”

mm (in)

185 (7.28)

*: Measuring point [



: 172 mm (6.77 in)]

SST867C

Rack stroke “S”

mm (in)

70 (2.76)

SST086BA

Power Steering

NLST0036

Steering gear type

PR25T

Rack sliding
force

N (kg, lb)

Under normal operat-
ing oil pressure

Range within

±

11.5 mm (

±

0.453 in)

from the neutral position at rack
speed of 3.5 mm (0.138 in)/s

Average force

197 - 255 (20.1 - 26.0, 44.3 - 57.3)

Steering wheel turning force
(Measured at one full turn from the neutral position)

N (kg, lb)

26 - 32 (2.7 - 3.2, 5.8 - 7.2)

Fluid capacity (Approximate)



(Imp qt)

1.0 (7/8)

Oil pump maximum pressure

kPa (bar, kg/cm

2

, psi)

QG

8,100 - 8,700 (81 - 87, 82.6 - 88.7, 1,175 - 1,262)

YD

8,520 - 9,320 (85.2 - 93.2, 86.9 - 95.1, 1,235 - 1,351)
