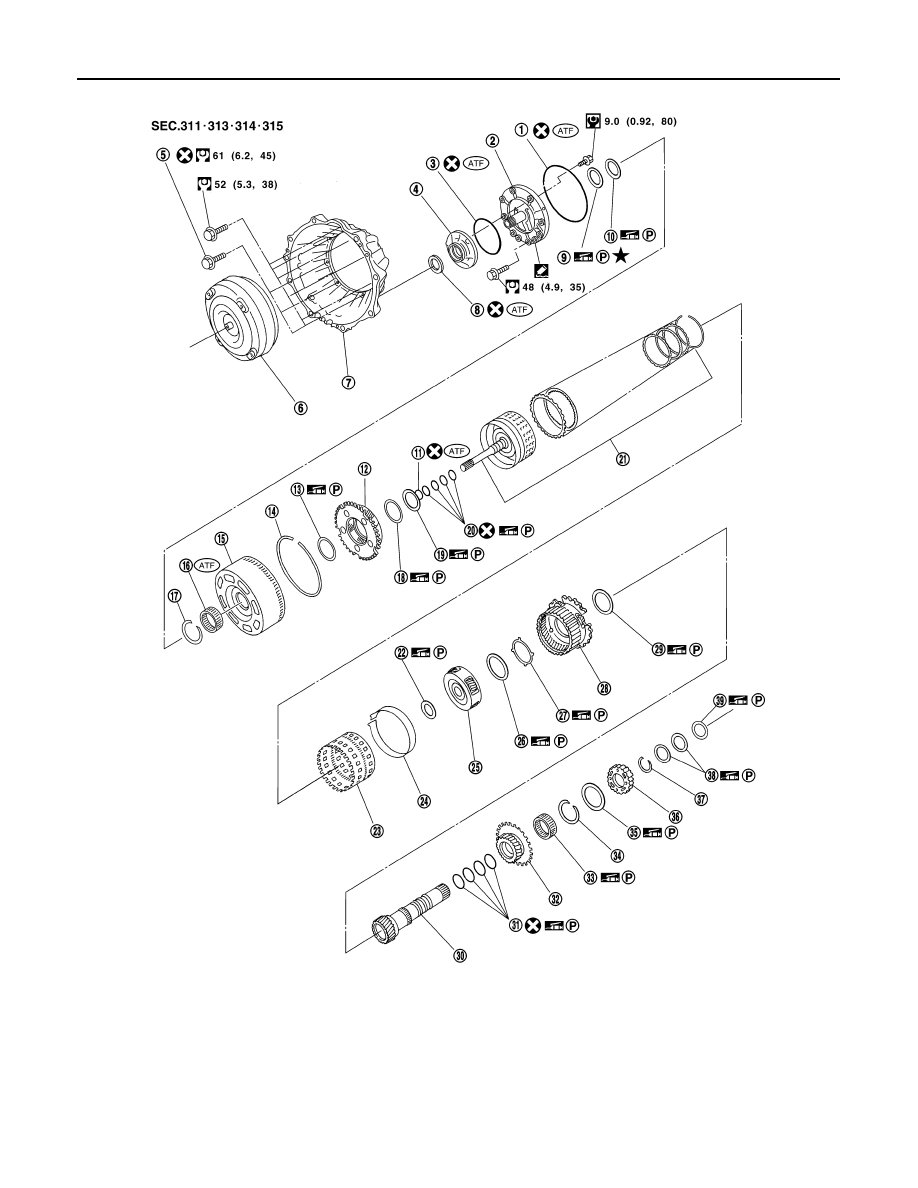

TM-200 < DISASSEMBLY AND ASSEMBLY > OVERHAUL 1. O-ring 2. Oil pump cover 3. O-ring 4. Oil pump housing 5. Self-sealing bolts 6. Torque converter 7. Converter housing 8. Oil pump housing oil seal 9. Bearing race 10. Needle bearing 11. O-ring 12. Front carrier assembly 13. Needle bearing 14. Snap ring 15. Front sun gear 16. 3rd one-way clutch 17. Snap ring 18. Bearing race 19. Needle bearing 20. Seal ring 21. Input clutch assembly 22. Needle bearing 23. Rear internal gear 24. Brake band 25. Mid carrier assembly 26. Needle bearing 27. Bearing race 28. Rear carrier assembly 29. Needle bearing 30. Mid sun gear 31. Seal ring 32. Rear sun gear 33. 1st one-way clutch 34. Snap ring 35. Needle bearing 36. High and low reverse clutch hub 37. Snap ring 38. Bearing race 39. Needle bearing 2010 Pathfinder |
