Nissan Pathfinder (2010 year). Manual - part 635





TM-208

< DISASSEMBLY AND ASSEMBLY >

OVERHAUL

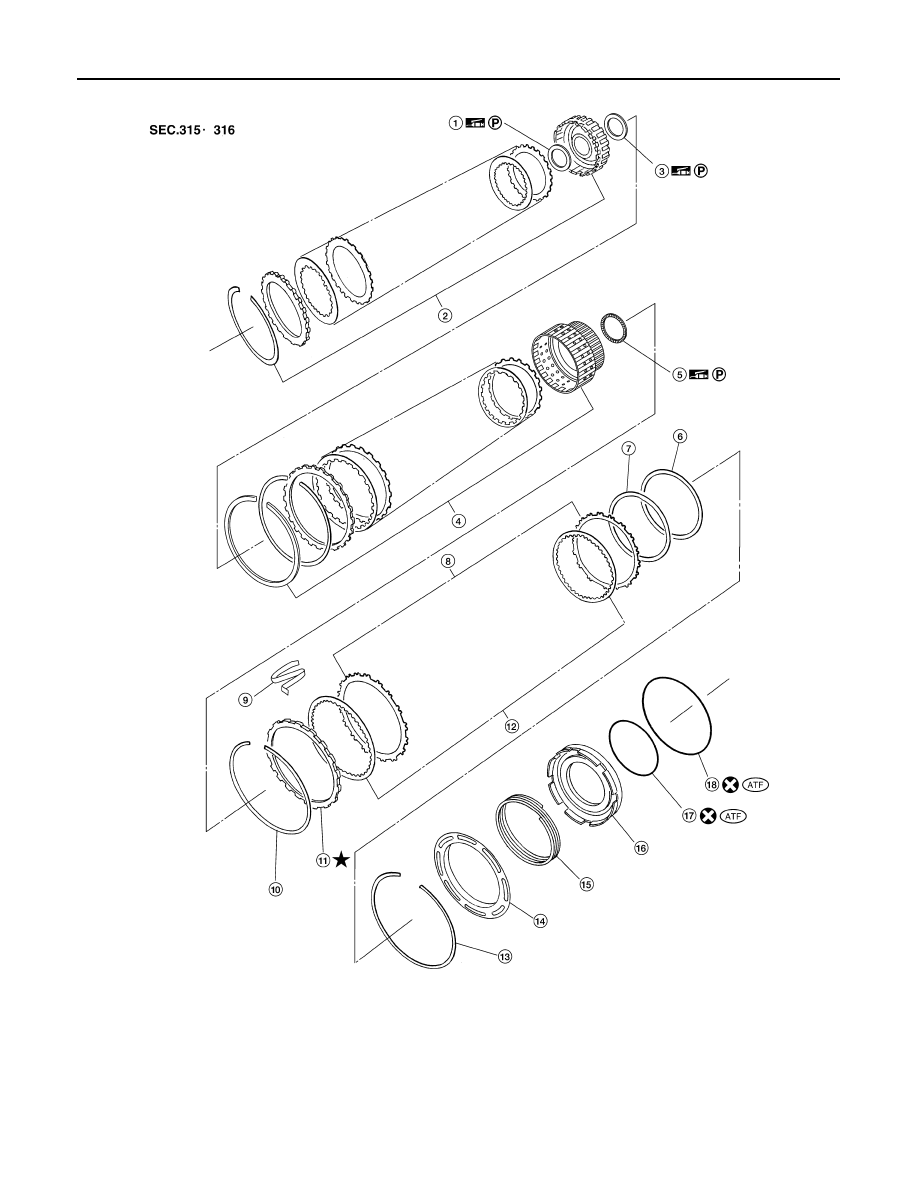

Clutch Pack Components

WCIA0623E

1.

Needle bearing

2.

Bearing race

3.

High and low reverse clutch assem-
bly

4.

Needle bearing

5.

Direct clutch assembly

6.

Reverse brake dish plate

7.

Reverse brake dish plate

8.

Reverse brake driven plate

9.

N-spring

10. Reverse brake drive plate

11. Reverse brake retaining plate 12. Snap ring

2010 Pathfinder

OVERHAUL

TM-209

< DISASSEMBLY AND ASSEMBLY >

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

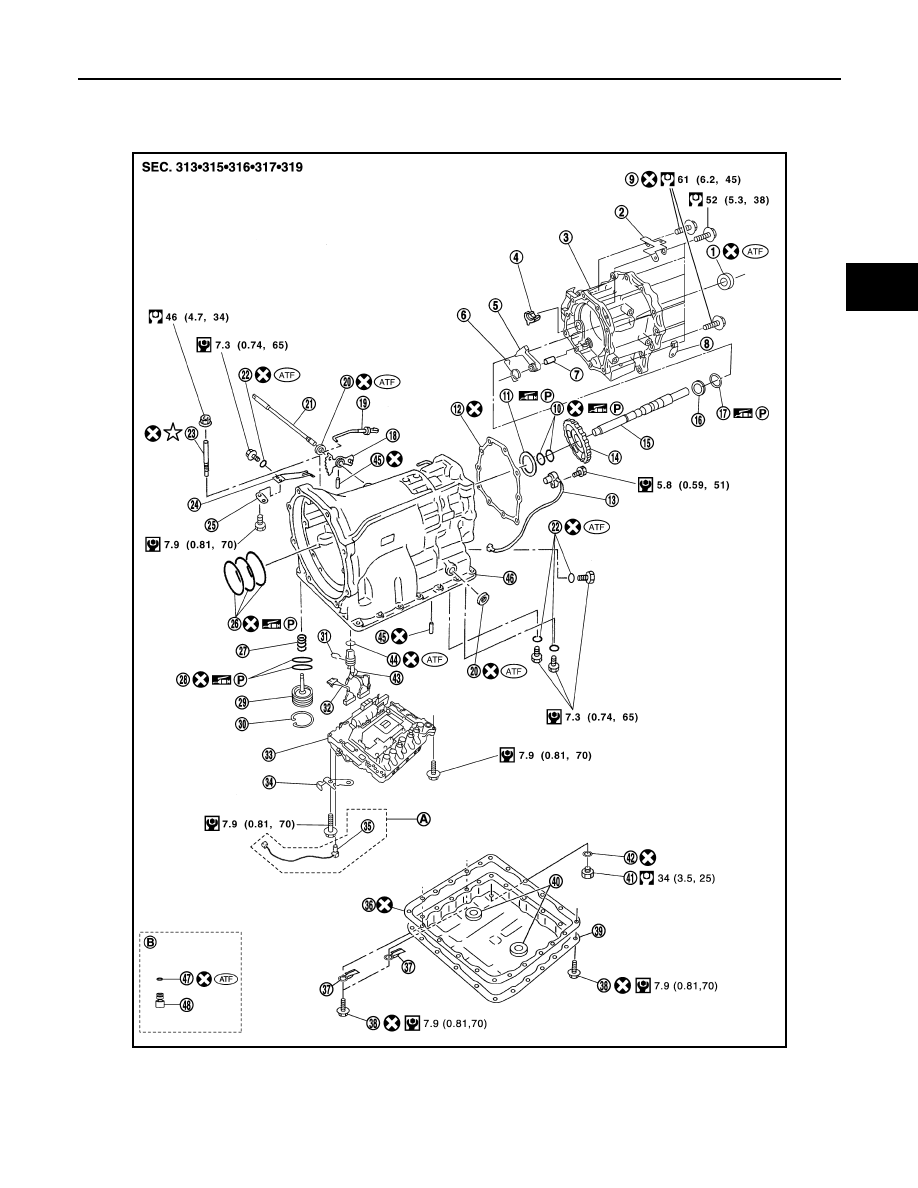

Transmission Case Components for 4WD

13. D-ring

14. D-ring

15. Reverse brake piston

16. Return spring

17. Spring retainer

18. Snap ring

JSDIA1366GB

1.

Rear oil seal

2.

Bracket

3.

Adapter case

4.

Parking actuator support

5.

Parking pawl

6.

Return spring

7.

Pawl shaft

8.

Bracket

9.

Self-sealing bolt

10. Seal ring

11. Needle bearing

12. Gasket

2010 Pathfinder

TM-210

< DISASSEMBLY AND ASSEMBLY >

OVERHAUL

13. Output speed sensor

14. Parking gear

15. Output shaft

16. Bearing race

17. Needle bearing

18. Manual plate

19. Parking rod

20. Manual shaft oil seal

21. Manual shaft

22. O-ring

23. Band servo anchor end pin

24. Detent spring

25. Spacer

26. Seal rings

27. Return spring

28. O-ring

29. Servo assembly

30. Snap ring

31. Snap ring

32. Sub-harness

33. Control valve with TCM

34. Bracket

35. A/T fluid temperature sensor 2

36. Oil pan gasket

37. Brackets

38. Oil pan bolt

39. Oil pan

40. Magnets

41. Drain plug

42. Drain plug gasket

43. A/T assembly harness con-

nector

44. O-ring

45. Retaining pin

46. Transmission case

47. O-ring

48. Plug

A/T fluid temperature sensor 2 (A) can be changed to plug (B), depending on vehicles.

2010 Pathfinder

OVERHAUL

TM-211

< DISASSEMBLY AND ASSEMBLY >

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

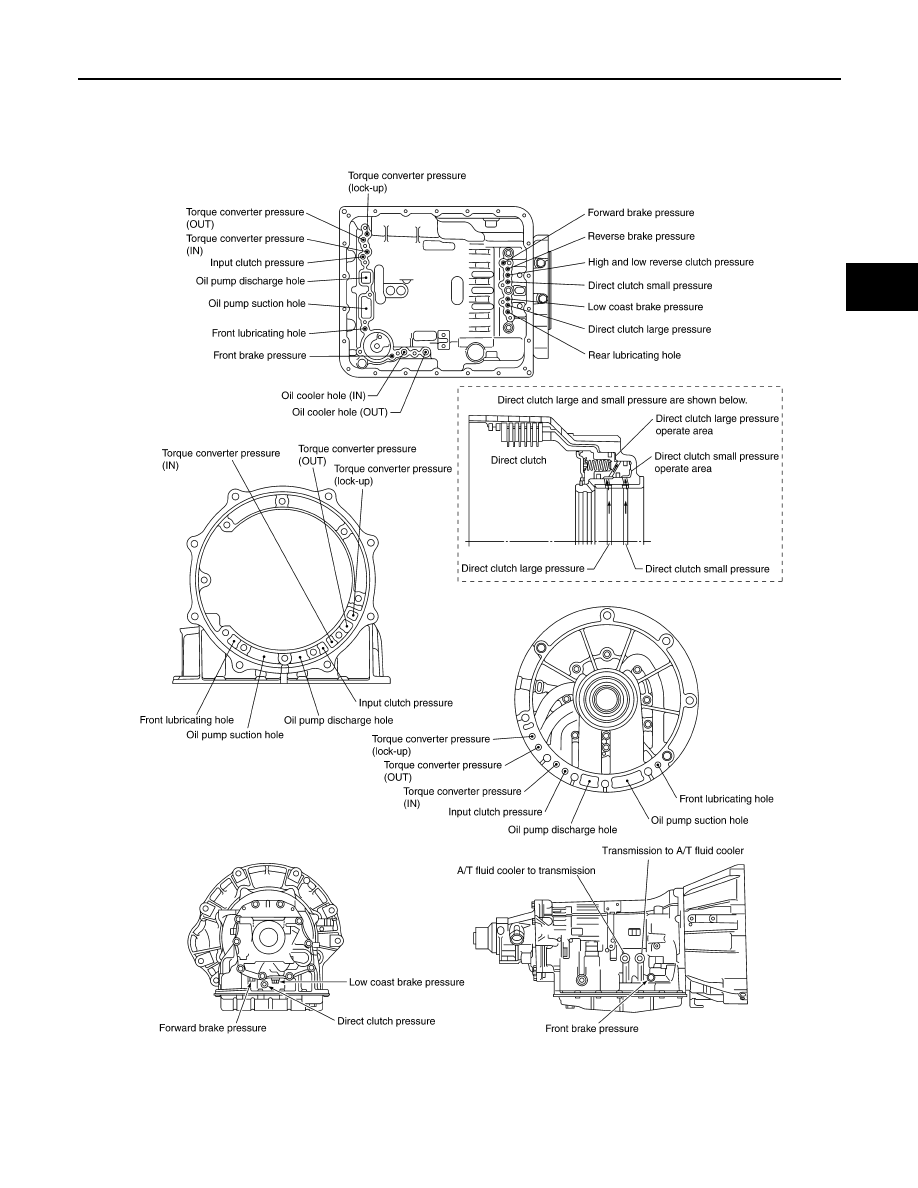

Oil Channel

INFOID:0000000005258198

2WD models

SCIA5185E

2010 Pathfinder

TM-212

< DISASSEMBLY AND ASSEMBLY >

OVERHAUL

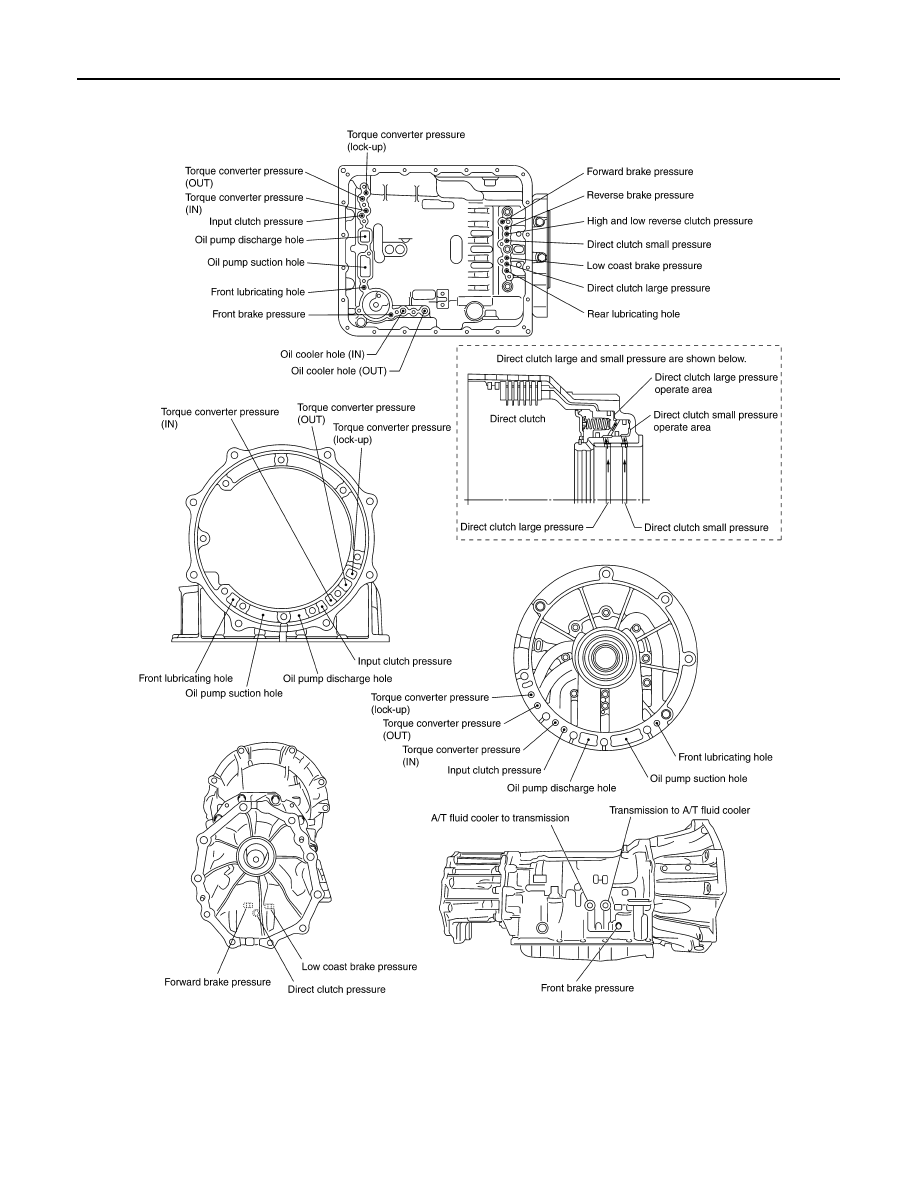

4WD models

SCIA5189E

2010 Pathfinder

OVERHAUL

TM-213

< DISASSEMBLY AND ASSEMBLY >

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

Location of Adjusting Shims, Needle Bearings, Thrust Washers and Snap Rings

INFOID:0000000005258199

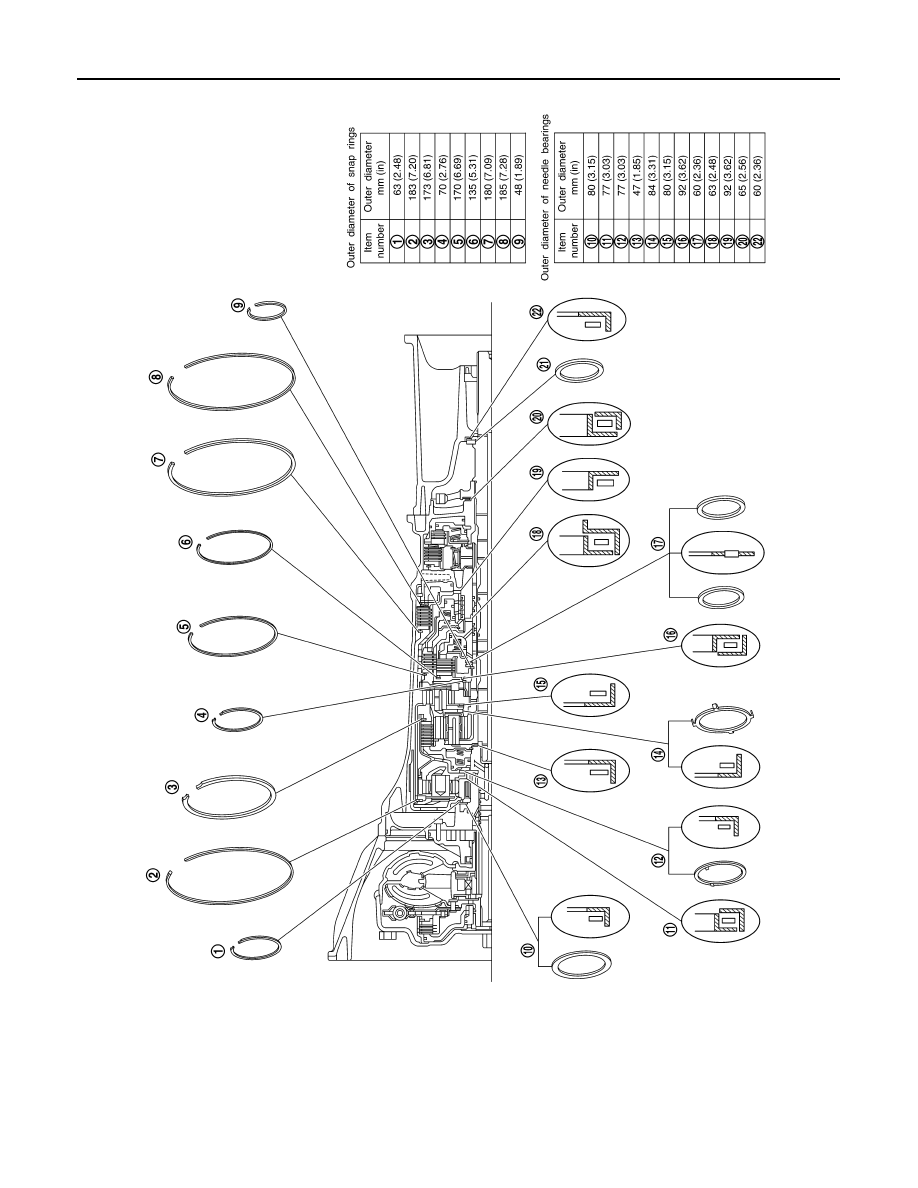

VQ40DE models 2WD

SCIA7019E

2010 Pathfinder

TM-214

< DISASSEMBLY AND ASSEMBLY >

OVERHAUL

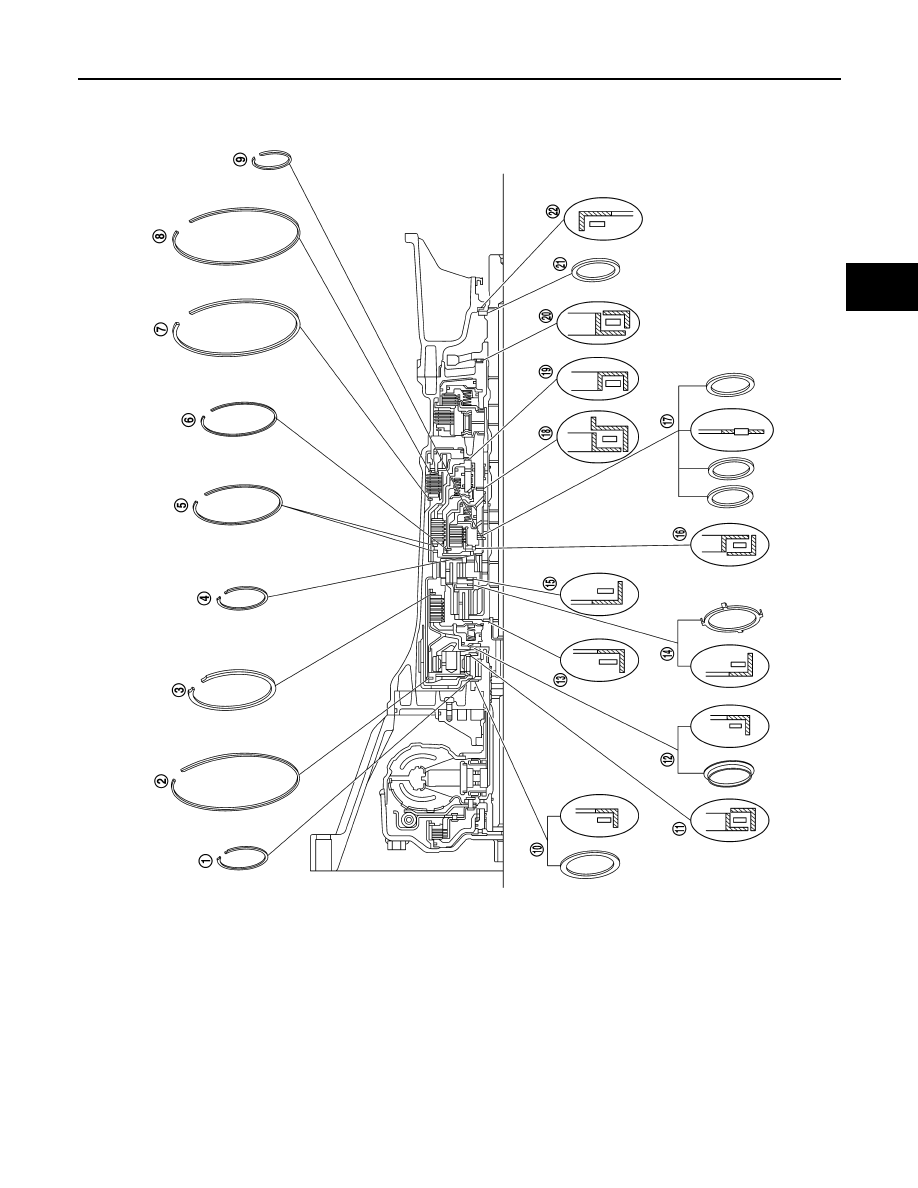

VQ40DE models 4WD

SCIA7020E

2010 Pathfinder

OVERHAUL

TM-215

< DISASSEMBLY AND ASSEMBLY >

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

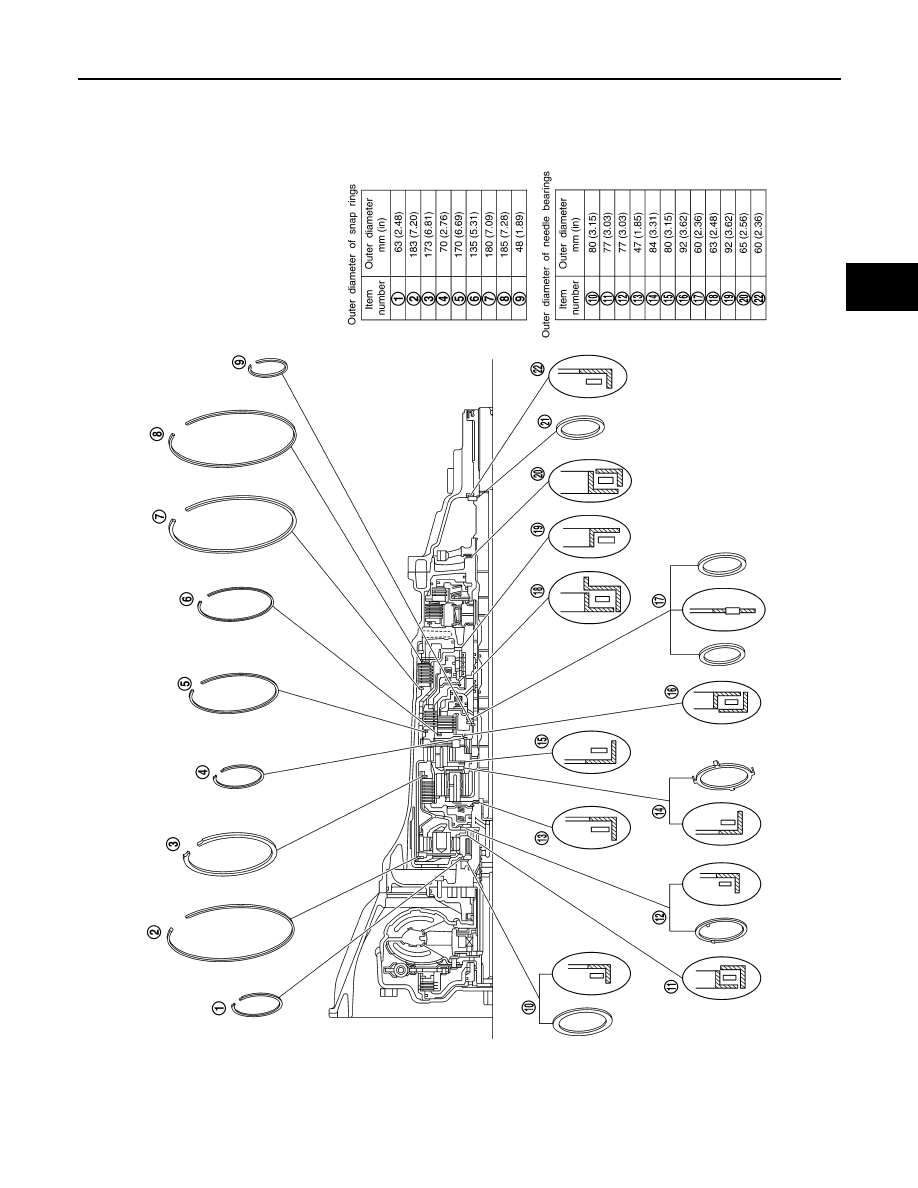

VK56DE models 4WD

WCIA0561E

1.

Outer diameter 68 mm (2.68 in) 2.

Outer diameter 182 mm (7.17 in) 3.

Outer diameter 172 mm (6.77 in)

4.

Outer diameter 71 mm (2.80 in) 5.

Outer diameter 169 mm (6.65 in) 6.

Outer diameter 134 mm (5.28 in)

7.

Outer diameter 181 mm (7.13 in) 8.

Outer diameter 181 mm (7.13 in) 9.

Outer diameter 48 mm (1.89 in)

10. Outer diameter 80 mm (3.15 in) 11. Outer diameter 77 mm (3.03 in)

12. Outer diameter 77 mm (3.03 in)

13. Outer diameter 47 mm (1.85 in) 14. Outer diameter 84 mm (3.31 in)

15. Outer diameter 84 mm (3.31 in)

16. Outer diameter 92 mm (3.62 in) 17. Outer diameter 60 mm (2.36 in)

18. Outer diameter 63 mm (2.48 in)
