Nissan Pathfinder (2007 year). Manual - part 283





INSTRUMENT PANEL ASSEMBLY

IP-15

C

D

E

F

G

H

J

K

L

M

A

B

IP

2007 Pathfinder

A/T FINISHER

Removal

1.

Remove cup holder finisher.

2.

Remove A/T finisher bezel.

3.

Pull up to release clips and remove the A/T finisher.

Installation

Installation is in the reverse order of removal.

LOWER INSTRUMENT PANEL RH AND LOWER GLOVE BOX
Removal

1.

Remove front pillar lower finisher. Refer to

EI-28, "BODY SIDE TRIM"

 .

2.

Remove lower instrument panel RH screws, using power tool.

3.

Remove lower instrument panel RH and lower glove box.

Installation

NOTE:
Install upper glove box before installing lower glove box.
Installation is in the reverse order of removal.

UPPER GLOVE BOX
Removal

1.

Remove lower instrument panel RH and lower glove box. Refer to

IP-15, "Removal"

 .

2.

Remove cluster lid C. Refer to

IP-11, "CLUSTER LID C -WITHOUT NAVIGATION SYSTEM"

 .

3.

Remove upper glove box screws, using power tool.

4.

Remove upper glove box.

Installation

Installation is in the reverse order of removal.

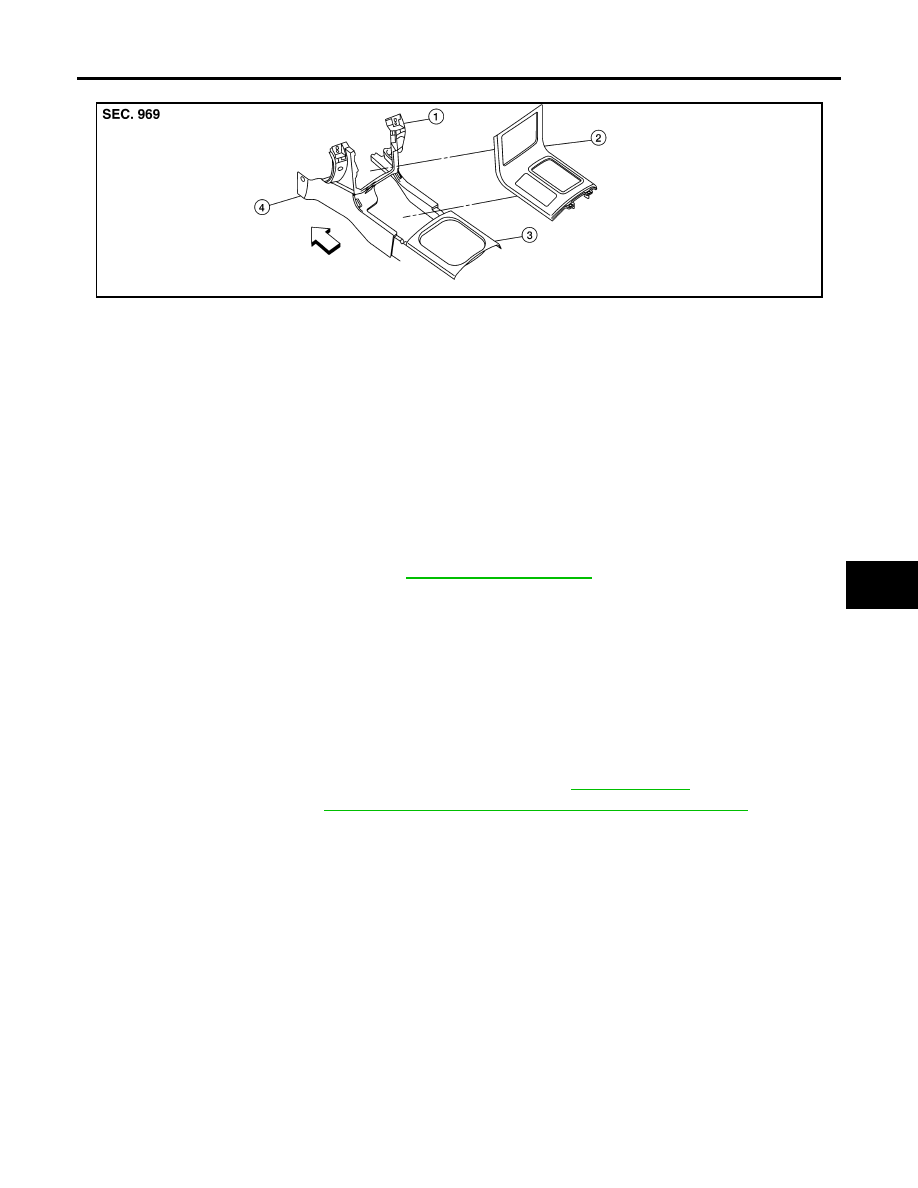

WIIA1054E

1.

Cluster lid D

2.

A/T finisher

3.

Cup holder finisher

4.

Center console front base

⇐

Front

IP-16

INSTRUMENT PANEL ASSEMBLY

2007 Pathfinder

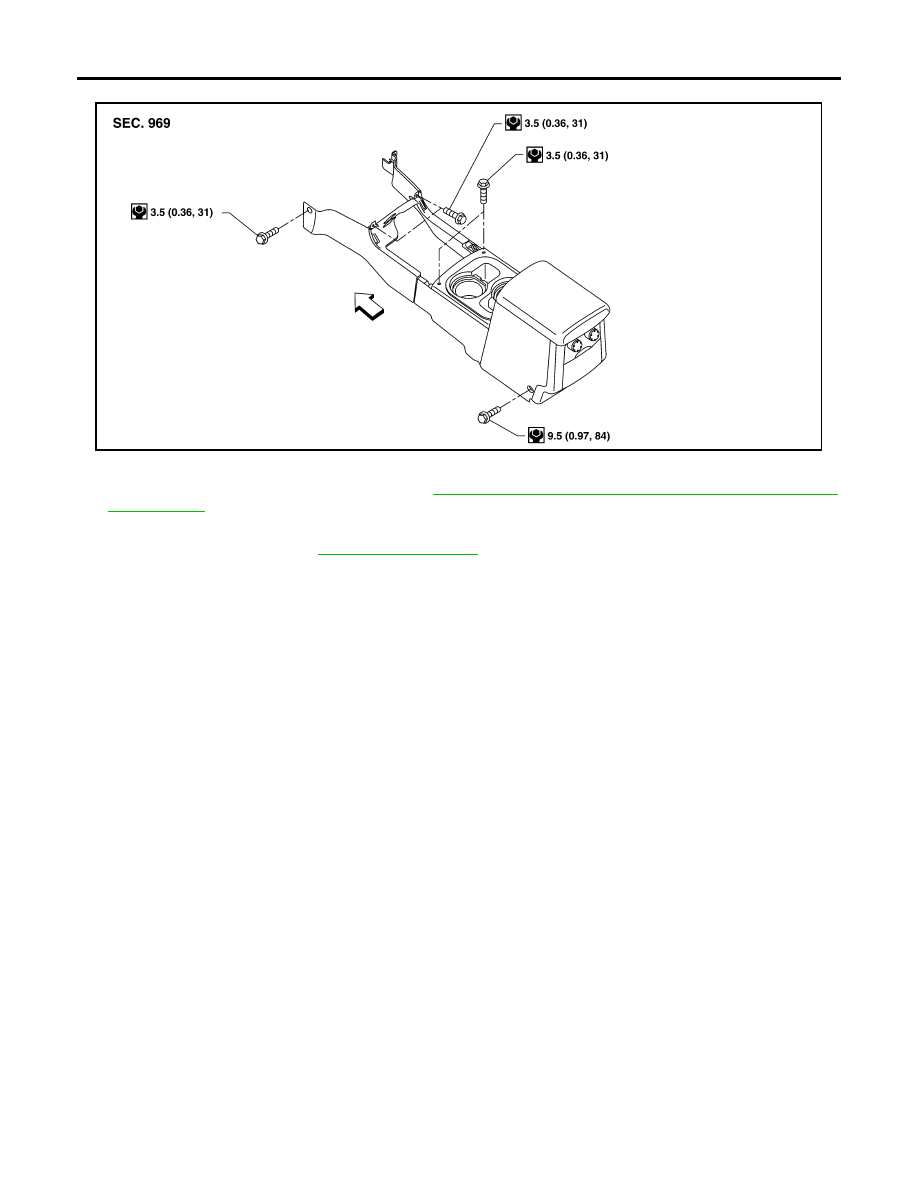

CENTER CONSOLE

Removal

1.

Remove lower instrument panel RH. Refer to

IP-15, "LOWER INSTRUMENT PANEL RH AND LOWER

GLOVE BOX"

 .

2.

Remove cup holder finisher.

3.

Remove A/T finisher. Refer to

IP-15, "A/T FINISHER"

 .

4.

Remove center console screws.

5.

Disconnect electrical connectors and remove center console.

Installation

Installation is in the reverse order of removal.

WIIA1058E

INSTRUMENT PANEL ASSEMBLY

IP-17

C

D

E

F

G

H

J

K

L

M

A

B

IP

2007 Pathfinder

Disassembly and Assembly

EIS008IC

LOWER GLOVE BOX

Disassembly

1.

Remove fuse block cover.

2.

Remove damper hook.

3.

Remove lower glove box latch cover.

4.

Remove lower glove box latch assembly.

Assembly

Assembly is in the reverse order of disassembly.

UPPER GLOVE BOX
Disassembly

1.

Remove upper glove box door screws.

2.

Remove upper glove box door.

Assembly

Assembly is in the reverse order of disassembly.

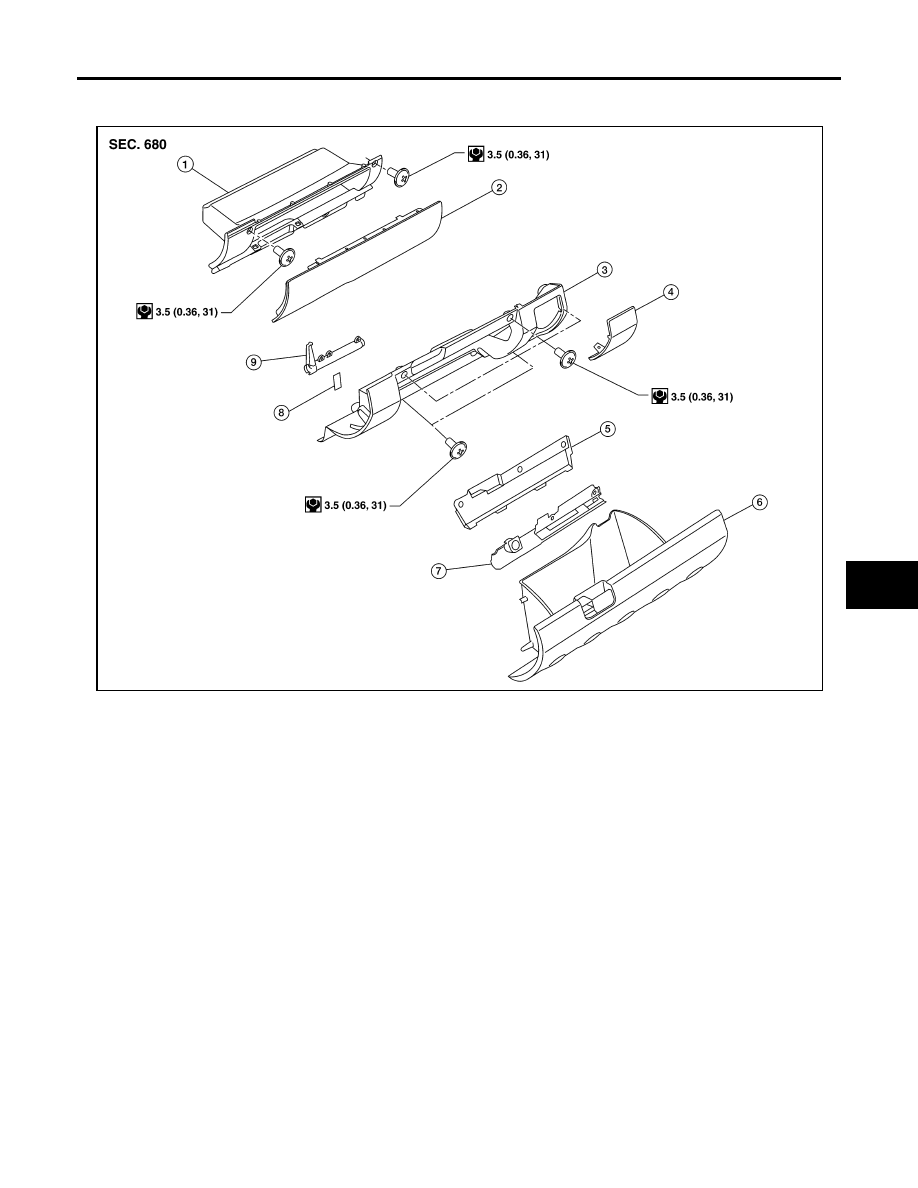

1.

Upper glove box

2.

Upper glove box door

3.

Lower instrument panel RH

4.

Fuse block cover

5.

Lower glove box latch assembly cover 6.

Lower glove box

7.

Lower glove box latch assembly

8.

Damper hook

9.

Lower glove box damper

WIIA1049E

IP-18

INSTRUMENT PANEL ASSEMBLY

2007 Pathfinder

CENTER CONSOLE

Disassembly

1.

Remove center console. Refer to

IP-16, "CENTER CONSOLE"

 .

2.

Remove center console lid.

3.

Remove latch from center console lid.

4.

Remove hinge from center console lid.

5.

Remove rear finisher assembly.

6.

Remove rear cup holder assembly.

7.

Remove DVD player, if equipped.

8.

Disconnect center console harness connectors.

9.

Remove cup holder insert and cup holder assembly.

10. Remove center console bin.

11. Remove center console bracket.

12. Remove wire harness bracket.

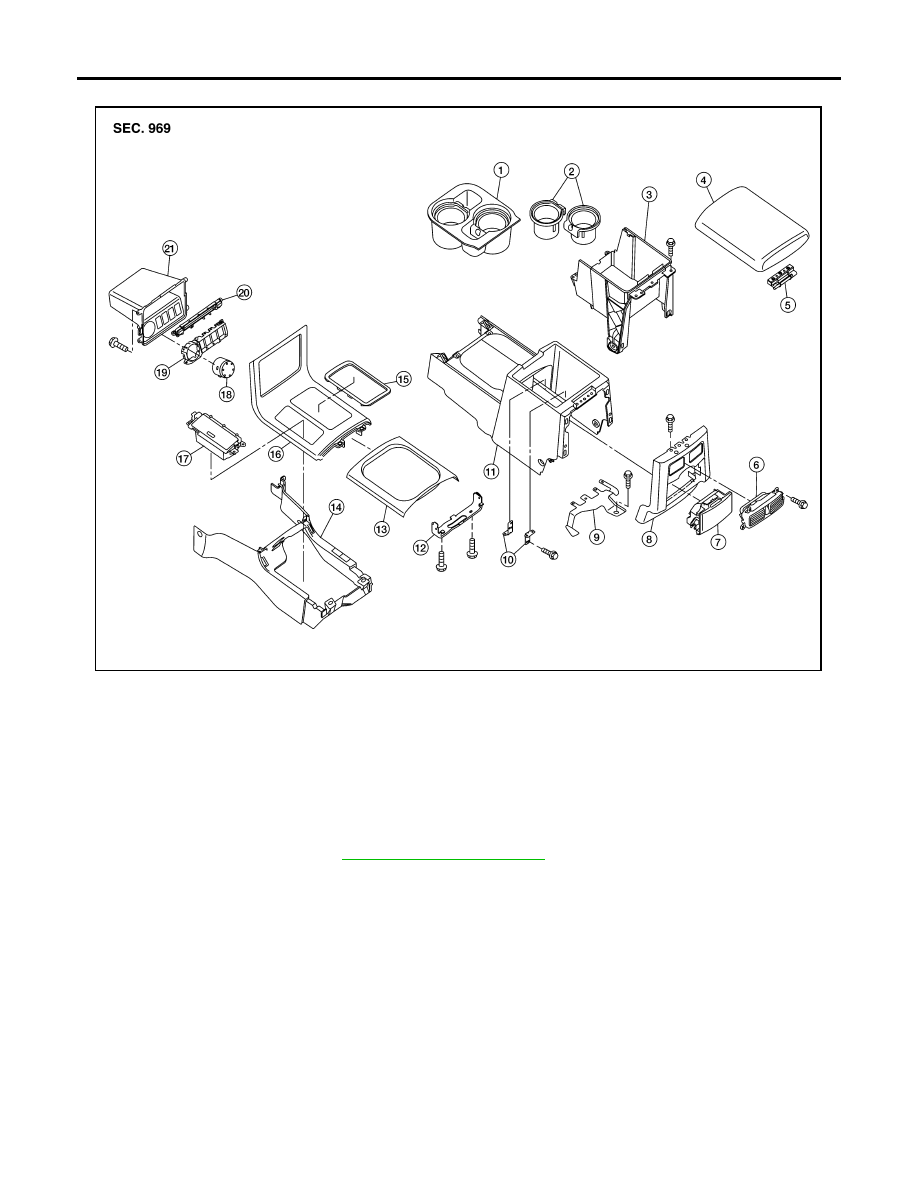

LIIA1749E

1.

Cup holder assembly

2.

Cup holder insert

3.

Center console bin

4.

Center console lid

5.

Hinge

6.

Ventilator console grille

7.

Rear cup holder assembly

8.

Rear finisher assembly

9.

Wire harness bracket

10.

Bracket DVD

11.

Center console rear base

12.

Bracket

13.

Cup holder finisher

14.

Center console front base

15.

A/T finisher bezel

16.

A/T finisher

17.

Ash tray

18.

Switch assembly

19.

Switch finisher

20.

CD changer door

21.

Console bin

INSTRUMENT PANEL ASSEMBLY

IP-19

C

D

E

F

G

H

J

K

L

M

A

B

IP

2007 Pathfinder

Assembly

Assembly is in the reverse order of disassembly.

IP-20

INSTRUMENT PANEL ASSEMBLY

2007 Pathfinder

LAN-1

LAN SYSTEM

K  ELECTRICAL

CONTENTS

C

D

E

F

G

H

I

J

L

M

SECTION

LAN

A

B

LAN

2007 Pathfinder

CAN FUNDAMENTAL

PRECAUTIONS .......................................................... 3

Precautions When Using CONSULT-II ..................... 3
Precautions for Trouble Diagnosis  ........................... 3
Precautions for Harness Repair  ............................... 3

SYSTEM DESCRIPTION  ............................................ 4

CAN Communication System ................................... 4

SYSTEM DIAGRAM .............................................. 4
CAN COMMUNICATION CONTROL CIRCUIT ..... 5

Diag on CAN  ............................................................ 6

DESCRIPTION ...................................................... 6
SYSTEM DIAGRAM .............................................. 6

TROUBLE DIAGNOSIS .............................................. 7

Condition of Error Detection ..................................... 7

CAN COMMUNICATION SYSTEM ERROR ......... 7
WHEN INDICATED “U1000” OR “U1001” IS INDI-
CATED EVEN THOUGH CAN COMMUNICA-
TION SYSTEM IS NORMAL  ................................. 7

Symptom When Error Occurs in CAN Communi-
cation System ........................................................... 8

ERROR EXAMPLE  ............................................... 8

Self-Diagnosis ........................................................ 12
CAN Diagnostic Support Monitor  ........................... 13

MONITOR ITEM (CONSULT-II)  .......................... 13
MONITOR ITEM (ON-BOARD DIAGNOSIS)  ...... 14

TROUBLE DIAGNOSES WORK FLOW  .................. 15

Information Needed for Trouble Diagnosis ............. 15
How to Use CAN Communication Signal Chart  ..... 15
Trouble Diagnosis Flow Chart  ................................ 16
Trouble Diagnosis Procedure ................................. 17

INTERVIEW WITH CUSTOMER ......................... 17
INSPECTION OF VEHICLE CONDITION ........... 18
CHECK OF CAN SYSTEM TYPE (HOW TO USE
CAN SYSTEM TYPE SPECIFICATION CHART)

... 19

CREATE INTERVIEW SHEET  ............................ 21
CREATE DATA SHEET ....................................... 22
CREATE DIAGNOSIS SHEET ............................ 24
DETECT THE ROOT CAUSE  ............................. 25

CAN

INDEX FOR DTC ....................................................... 40

DTC No. Index ........................................................ 40

HOW TO USE THIS SECTION  ................................. 41

Caution ................................................................... 41
Abbreviation List  ..................................................... 41

PRECAUTIONS ........................................................ 42

Precautions for Supplemental Restraint System
(SRS) “AIR BAG” and “SEAT BELT PRE-TEN-
SIONER” ................................................................. 42
Precautions When Using CONSULT-II  ................... 42
Precautions for Trouble Diagnosis  ......................... 42
Precautions for Harness Repair  ............................. 42

TROUBLE DIAGNOSIS  ............................................ 44

CAN Diagnostic Support Monitor ............................ 44

MONITOR ITEM LIST (CONSULT-II)  .................. 44
MONITOR ITEM LIST (ON-BOARD DIAGNO-
SIS) ..................................................................... 48

CAN System Specification Chart ............................ 49

VEHICLE EQUIPMENT IDENTIFICATION
INFORMATION .................................................... 49

CAN Communication Signal Chart  ......................... 50

TYPE 1/TYPE 2/TYPE 3/TYPE 4  ........................ 50
TYPE 5/TYPE 6 ................................................... 51
TYPE 7/TYPE 8/TYPE 9/TYPE10  ....................... 53

Schematic ............................................................... 56
Wiring Diagram — CAN —  ..................................... 57
Interview Sheet ....................................................... 60
Data Sheet .............................................................. 61

CONSULT-II DATA ATTACHMENT SHEET  ........ 61
ON-BOARD DIAGNOSIS COPY SHEET  ............ 63

CAN System (Type 1)  ............................................. 64

DIAGNOSIS SHEET  ........................................... 64

CAN System (Type 2)  ............................................. 65

DIAGNOSIS SHEET  ........................................... 65

CAN System (Type 3)  ............................................. 66

DIAGNOSIS SHEET  ........................................... 66

CAN System (Type 4)  ............................................. 67

DIAGNOSIS SHEET  ........................................... 67

CAN System (Type 5)  ............................................. 68

LAN-2

2007 Pathfinder

DIAGNOSIS SHEET ............................................ 68

CAN System (Type 6)  ............................................. 69

DIAGNOSIS SHEET ............................................ 69

CAN System (Type 7)  ............................................. 70

DIAGNOSIS SHEET ............................................ 70

CAN System (Type 8)  ............................................. 71

DIAGNOSIS SHEET ............................................ 71

CAN System (Type 9)  ............................................. 72

DIAGNOSIS SHEET ............................................ 72

CAN System (Type 10)  ........................................... 73

DIAGNOSIS SHEET ............................................ 73

Component Parts Location  ..................................... 74
Harness Layout  ...................................................... 74
Malfunction Area Chart  ........................................... 75

MAIN LINE ........................................................... 75
BRANCH LINE  .................................................... 75
SHORT CIRCUIT  ................................................ 75

Main Line Between TCM and Data Link Connector ... 76
Main Line Between Data Link Connector and ABS

Actuator and Electric Unit  .......................................77
Main Line Between Data Link Connector and Dis-
play Control Unit  .....................................................78
Main Line Between Display Control unit and ABS
Actuator and Electric Unit  .......................................79
ECM Branch Line Circuit .........................................80
TCM Branch Line Circuit .........................................80
Transfer Control Unit Branch Line Circuit  ...............81
Driver Seat Control Unit Branch Line Circuit ...........82
BCM Branch Line Circuit .........................................83
Data Link Connector Branch Line Circuit ................83
Front Air Control Branch Line Circuit  ......................84
Combination Meter Branch Line Circuit  ..................85
Steering Angle Sensor Branch Line Circuit .............85
Display Control Unit Branch Line Circuit  .................86
ABS Actuator and Electric Unit (Control Unit) Branch
Line Circuit  ..............................................................87
IPDM E/R Branch Line Circuit .................................87
CAN Communication Circuit  ...................................88















Content      ..     281      282      283      284     ..
