Nissan Pathfinder (2007 year). Manual - part 278

REAR WINDOW DEFOGGER

GW-77

C

D

E

F

G

H

J

K

L

M

A

B

GW

2007 Pathfinder

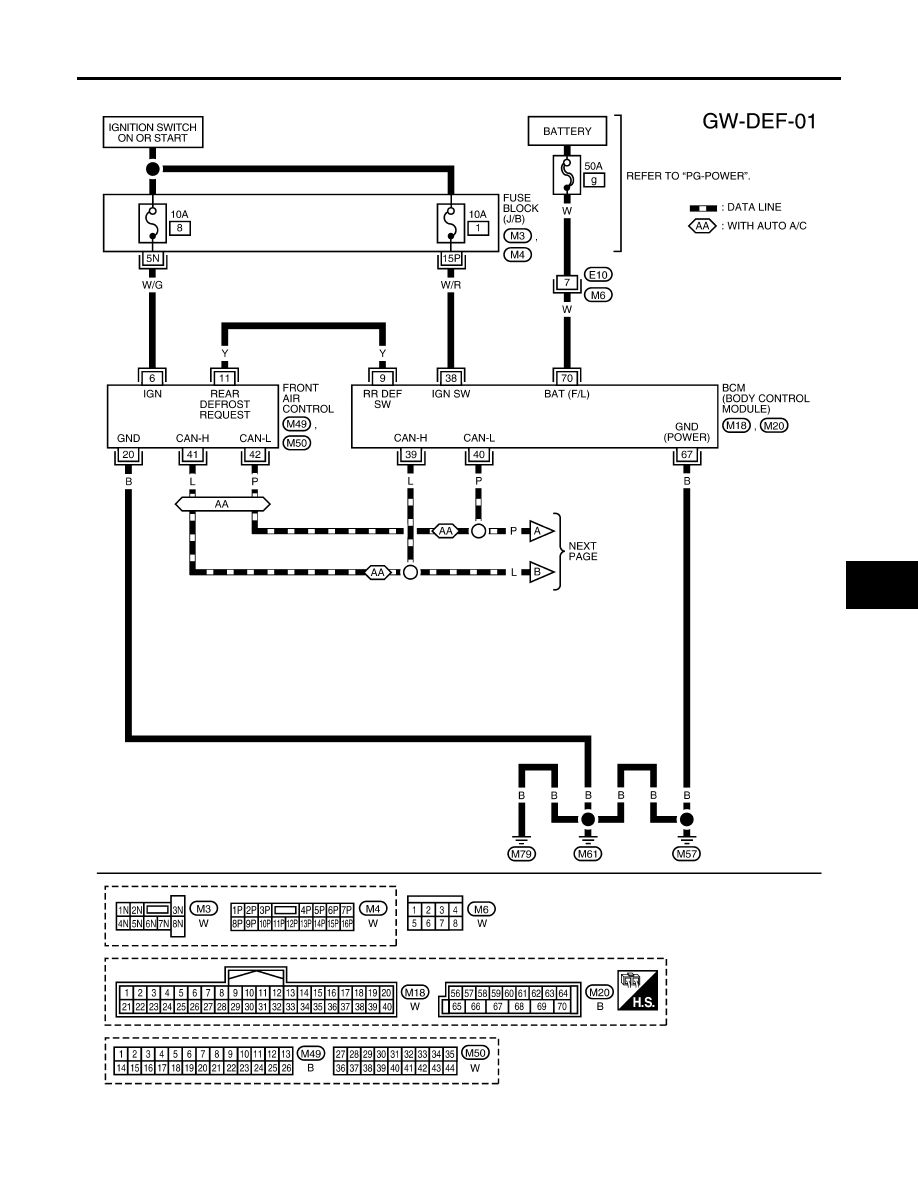

Wiring Diagram — DEF —

EIS007SC

WIWA1607E

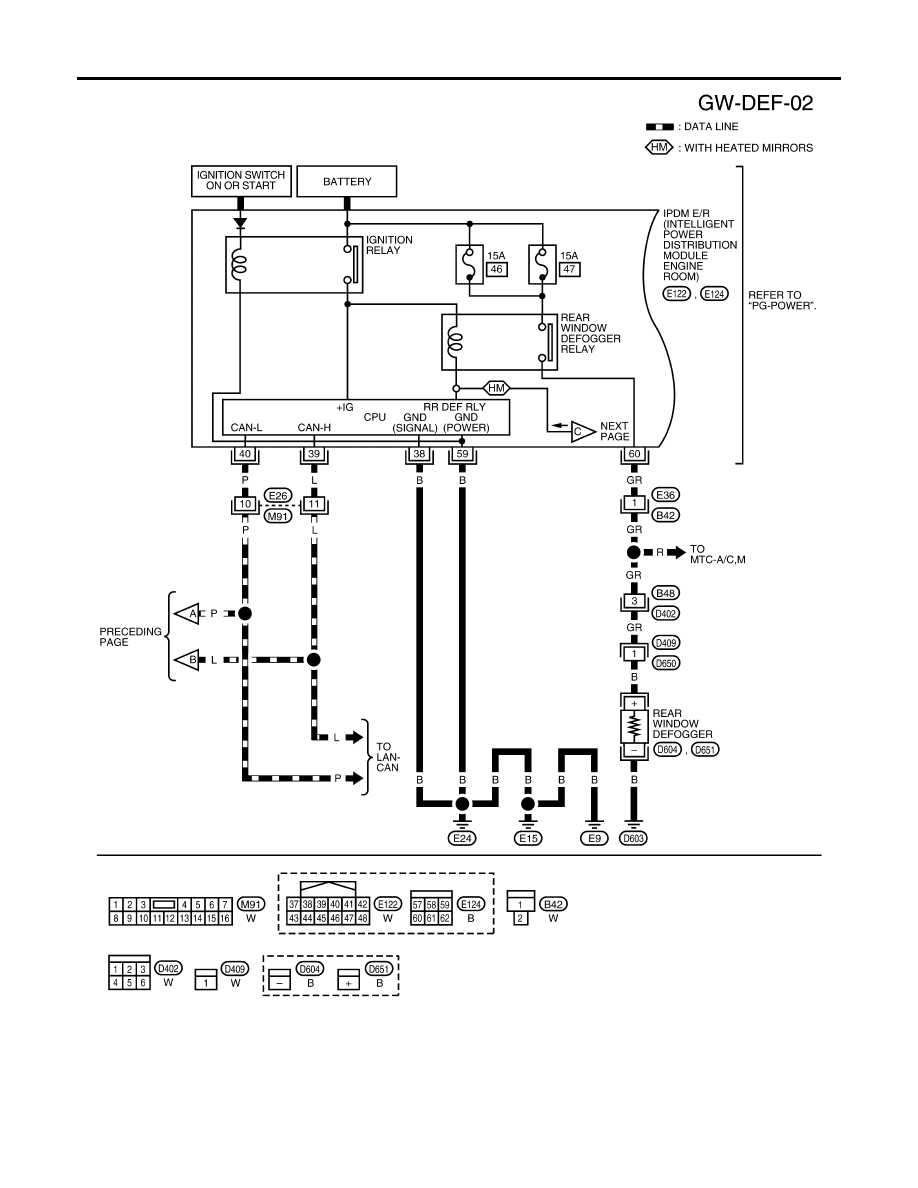

GW-78

REAR WINDOW DEFOGGER

2007 Pathfinder

WIWA2115E

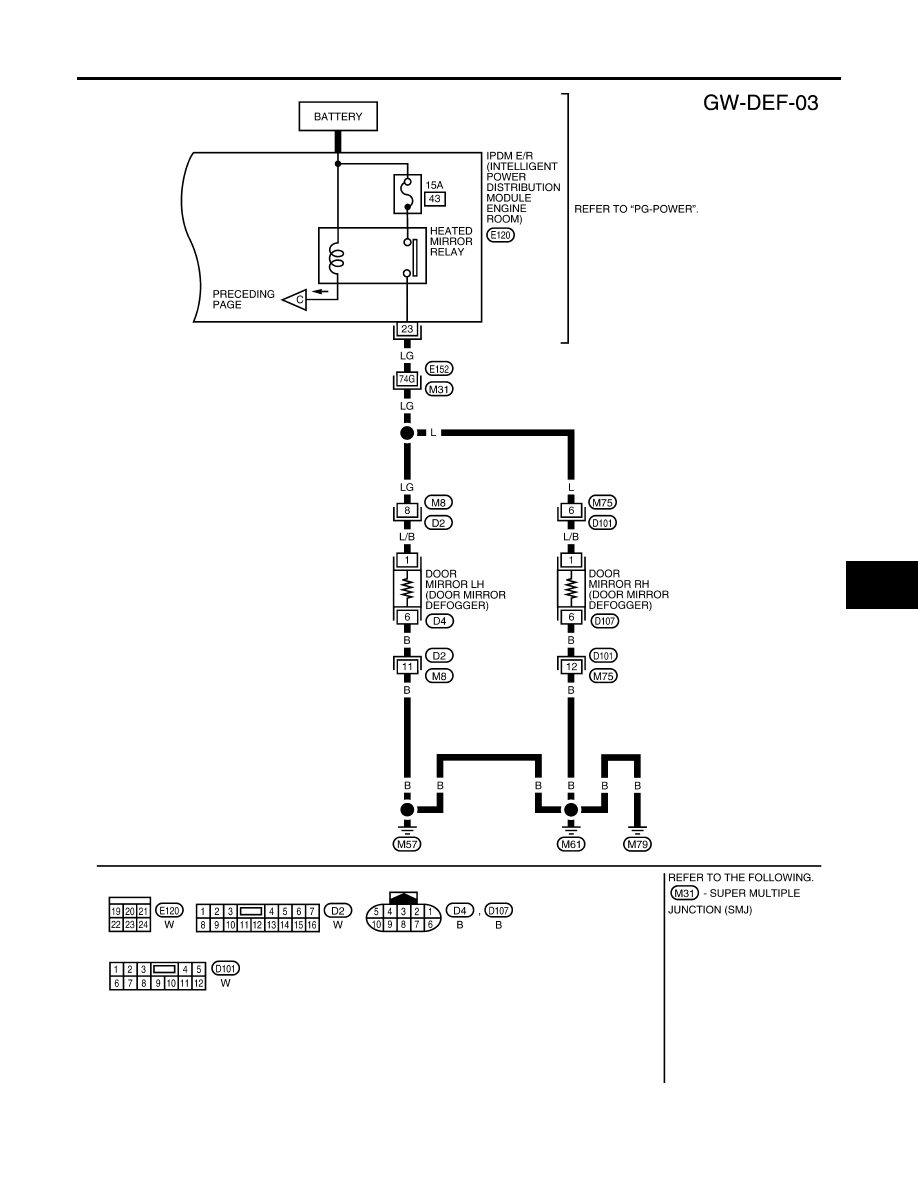

REAR WINDOW DEFOGGER

GW-79

C

D

E

F

G

H

J

K

L

M

A

B

GW

2007 Pathfinder

WIWA0534E

GW-80

REAR WINDOW DEFOGGER

2007 Pathfinder

Terminals and Reference Values for BCM

EIS007SD

Refer to

BCS-12, "Terminals and Reference Values for BCM"

 .

Terminals and Reference Values for IPDM E/R

EIS007SE

Refer to

PG-27, "Terminals and Reference Values for IPDM E/R"

 .

Work Flow

EIS007SF

1.

Check the symptom and customer's requests.

2.

Understand the outline of system. Refer to

GW-74, "System Description"

 .

3.

According to the trouble diagnosis chart, repair or replace the cause of the malfunction. Refer to

GW-80,

"Trouble Diagnoses Symptom Chart"

 .

4.

Does rear window defogger operate normally? YES: GO TO 5, NO: GO TO 3.

5.

Inspection End.

CONSULT-II Function (BCM)

EIS007SG

CONSULT-II can display each diagnostic item using the diagnostic test modes shown following.

CONSULT-II START PROCEDURE

Refer to

GI-38, "CONSULT-II Start Procedure"

 .

DATA MONITOR
Display Item List

ACTIVE TEST
Display Item List

Trouble Diagnoses Symptom Chart

EIS007SH

Make sure other systems using the signal of the following systems operate normally.

BCM diagnostic

test item

Diagnostic mode

Content

Inspection by part

WORK SUPPORT

Supports inspections and adjustments. Commands are transmitted to the BCM
for setting the status suitable for required operation, input/output signals are
received from the BCM and received data is displayed.

DATA MONITOR

Displays BCM input/output data in real time.

ACTIVE TEST

Operation of electrical loads can be checked by sending drive signal to them.

SELF-DIAG RESULTS

Displays BCM self-diagnosis results.

CAN DIAG SUPPORT

MNTR

The results of transmit/receive diagnosis of CAN communication can be read.

ECU PART NUMBER

BCM part number can be read.

CONFIGURATION

Performs BCM configuration read/write functions.

Monitor item “Operation”

Content

REAR DEF SW

“ON/OFF”

Displays “Press (ON)/others (OFF)” status determined with the rear window defogger switch.

IGN ON SW

“ON/OFF”

Displays “IGN (ON)/OFF” status determined with the ignition switch signal.

Test item

Content

REAR WINDOW DEFOGGER

Gives a drive signal to the rear window defogger to activate it.

Symptom

Diagnoses / Service procedure

Refer to page

Rear window defogger and door mirror defoggers do not
operate.  (With heated mirrors)

1. BCM power supply and ground circuit check

BCS-16

2. IPDM E/R auto active test check

PG-23

3. Rear window defogger switch circuit check

GW-81

4. Replace IPDM E/R

PG-32

REAR WINDOW DEFOGGER

GW-81

C

D

E

F

G

H

J

K

L

M

A

B

GW

2007 Pathfinder

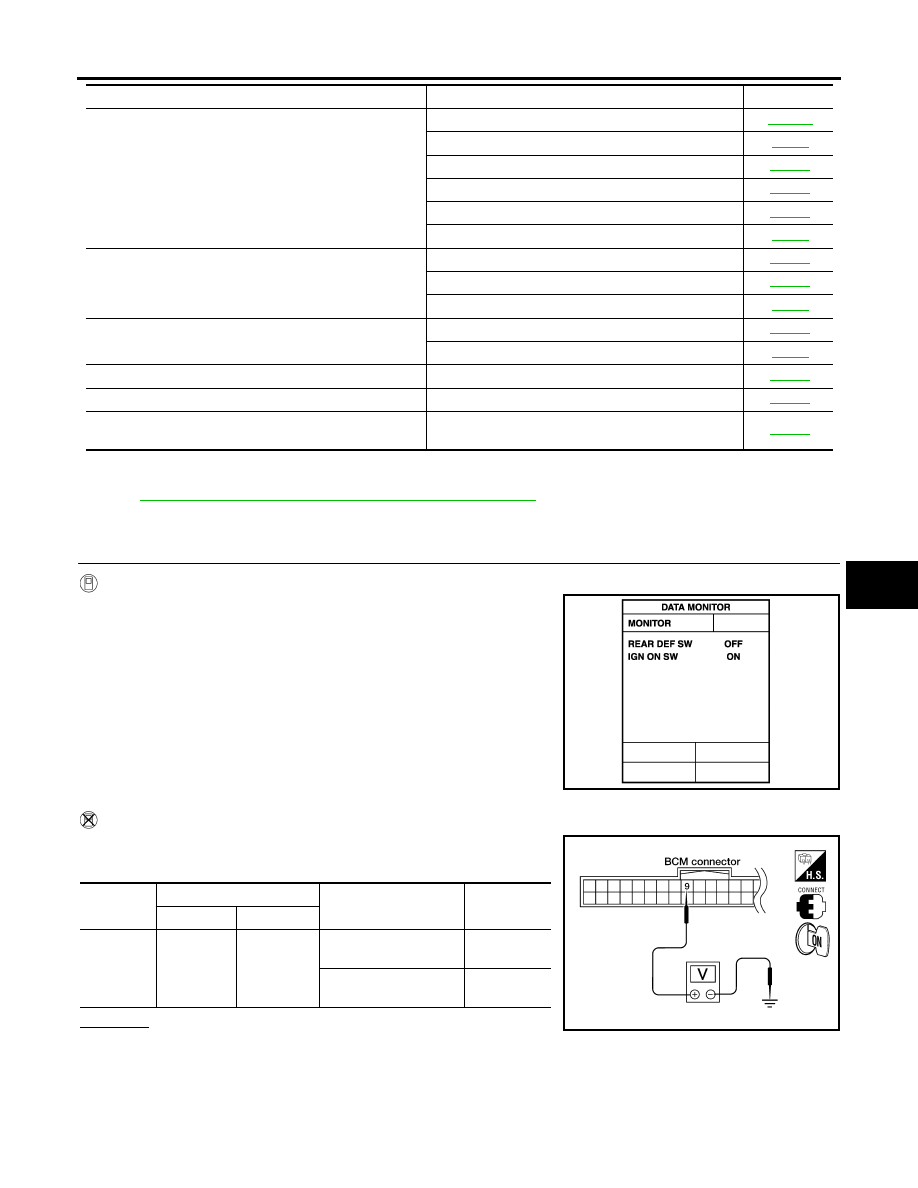

BCM Power Supply and Ground Circuit Check

EIS007SI

Refer to

BCS-16, "BCM Power Supply and Ground Circuit Check"

 .

Rear Window Defogger Switch Circuit Check

EIS007SJ

1.

CHECK REAR WINDOW DEFOGGER SWITCH OPERATION

 With CONSULT-II

Check (“REAR DEF SW”, “IGN ON SW”) in DATA MONITOR mode
with CONSULT-II.

 Without CONSULT-II

1.

Turn ignition switch ON.

2.

Check voltage between BCM connector and ground.

OK or NG

OK

>> Rear window defogger switch check is OK.

NG

>> GO TO 2.

Rear window defogger does not operate.
(Without heated mirrors)

1. BCM power supply and ground circuit check

BCS-16

2. IPDM E/R auto active test check

PG-23

3. Rear window defogger switch circuit check

GW-81

4. Rear window defogger circuit check

GW-82

5. Filament check

GW-87

7. Replace IPDM E/R

PG-32

Rear window defogger does not operate but both door mir-
ror defoggers operate. (With heated mirrors)

1. Rear window defogger circuit check

GW-82

2. Filament check

GW-87

3. Replace IPDM E/R

PG-32

Both door mirror defoggers do not operate but rear window
defogger operates. (With heated mirrors)

1. Door mirror defogger power supply circuit check

GW-83

2. Replace IPDM E/R

PG-32

Door mirror LH defogger does not operate.

1. Door mirror LH defogger circuit check

GW-85

Door mirror RH defogger does not operate.

1. Door mirror RH defogger circuit check

GW-86

Rear window defogger switch does not light, but rear win-
dow defogger operates.

1. Rear window defogger signal check

GW-87

Symptom

Diagnoses / Service procedure

Refer to page

When rear window defogger switch is turned to ON

REAR DEF SW

: ON

When ignition switch is turned to ON

IGN ON SW

: ON

PIIA2373E

Connector

Terminals

Condition

Voltage (V)

(Approx.)

(+)

(-)

M18

9

Ground

Rear window defogger
switch is pressed.

0

Rear window defogger
switch is OFF.

5

WIIA0523E

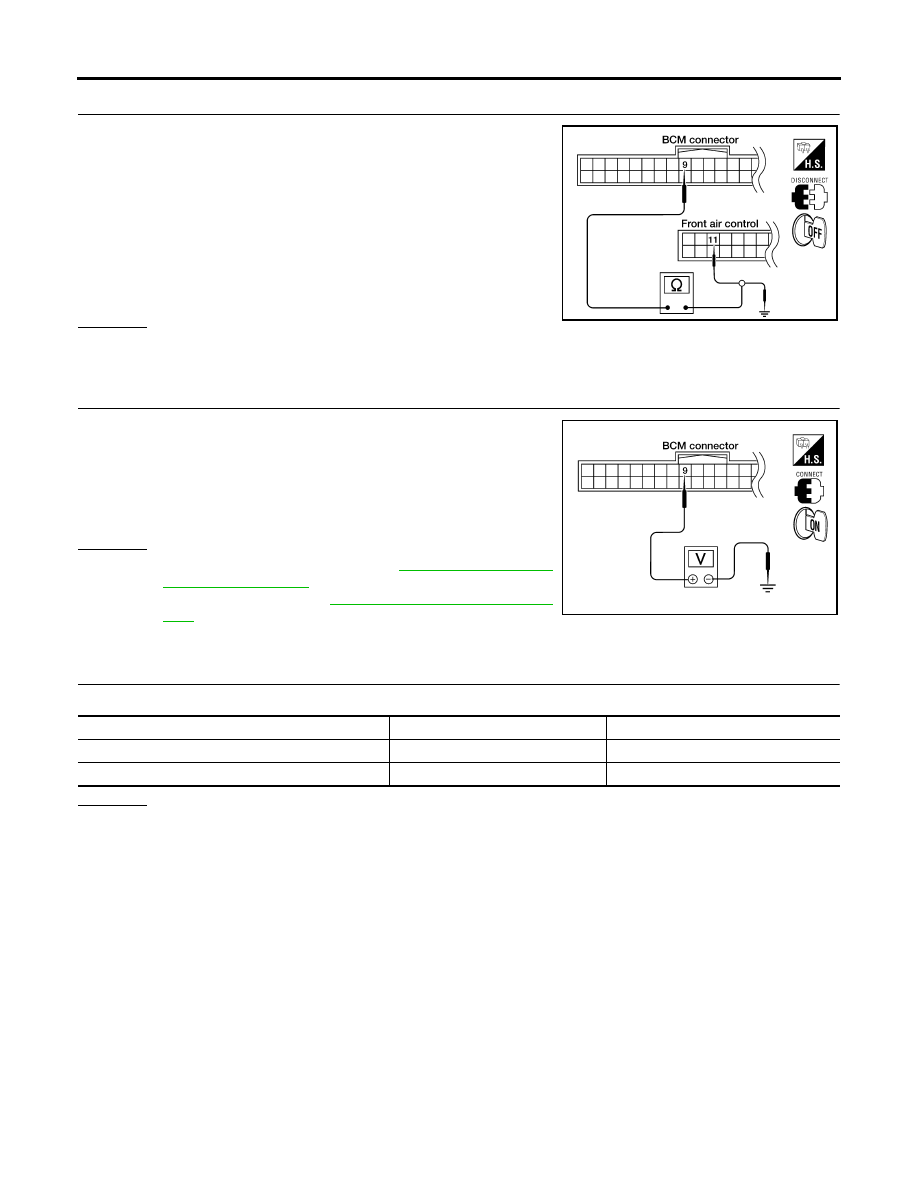

GW-82

REAR WINDOW DEFOGGER

2007 Pathfinder

2.

CHECK REAR WINDOW DEFOGGER SWITCH CIRCUIT HARNESS CONTINUITY

1.

Turn ignition switch OFF.

2.

Disconnect BCM and front air control.

3.

Check continuity between BCM connector M18 terminal 9 and
front air control connector M49 terminal 11.

4.

Check continuity between BCM connector M18 terminal 9 and
ground

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace harness.

3.

CHECK BCM OUTPUT SIGNAL

1.

Connect BCM.

2.

Turn ignition switch ON.

3.

Check voltage between BCM connector M18 terminal 9 and
ground.

OK or NG

OK

>> Replace front air control. Refer to

ATC-25, "AIR CONDI-

TIONER CONTROL"

 .

NG

>> Replace BCM. Refer to

BCS-25, "Removal and Installa-

tion"

 .

Rear Window Defogger Circuit Check

EIS007SK

1.

CHECK FUSES

Check if any of the following fuses in IPDM E/R are blown.

OK or NG

OK

>> GO TO 2.

NG

>> If fuse is blown, be sure to eliminate cause of malfunction before installing new fuse.

9 - 11

: Continuity should exist.

9 - Ground

: Continuity should not exist.

LIIA2047E

9 - Ground

: Approx. 5V

WIIA0523E

COMPONENT PARTS

AMPERE

FUSE NO.

IPDM E/R

15A

46

IPDM E/R

15A

47

REAR WINDOW DEFOGGER

GW-83

C

D

E

F

G

H

J

K

L

M

A

B

GW

2007 Pathfinder

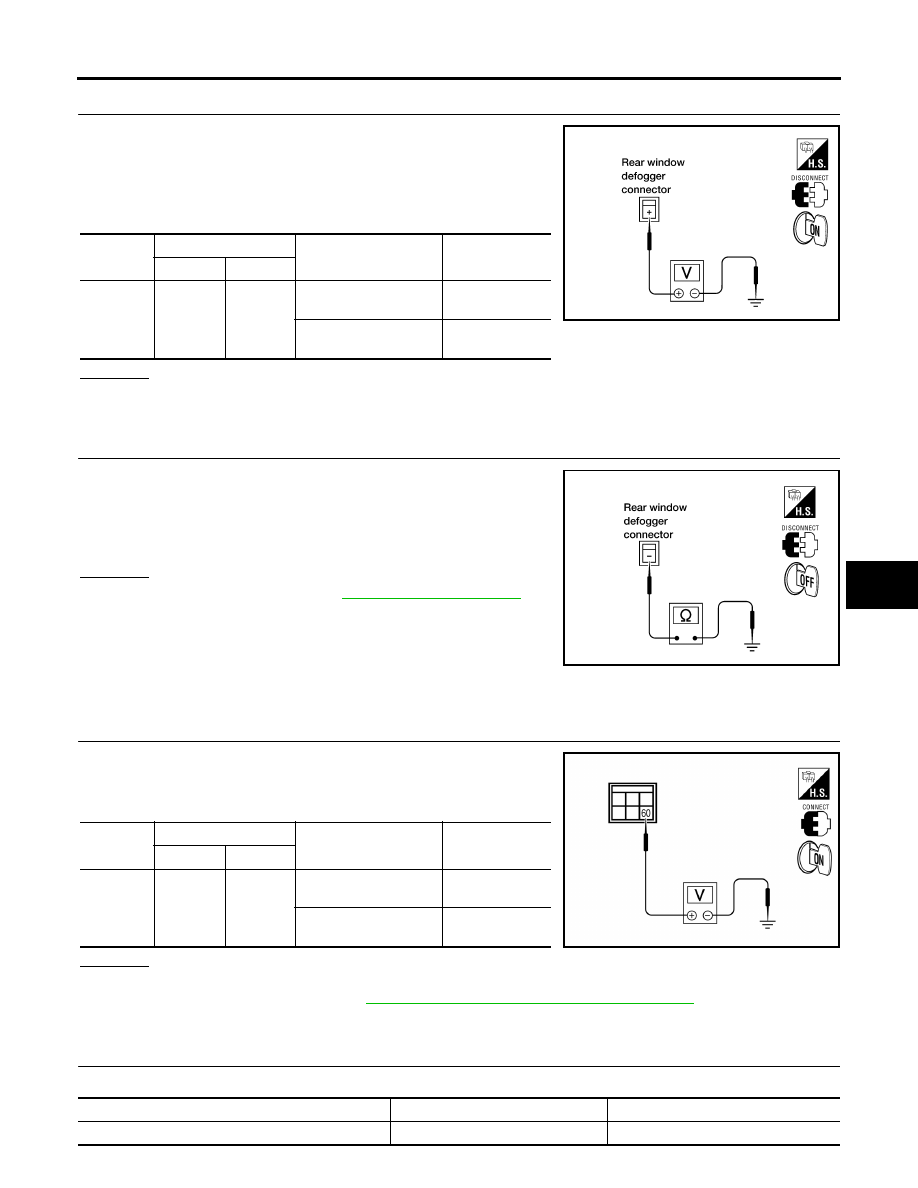

2.

CHECK REAR WINDOW DEFOGGER POWER SUPPLY CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect rear window defogger.

3.

Turn ignition switch ON.

4.

Check voltage between rear window defogger connector D651
terminal + and ground.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 4.

3.

CHECK REAR WINDOW DEFOGGER GROUND CIRCUIT

1.

Turn ignition switch OFF.

2.

Check continuity between rear window defogger connector
D604 terminal - and ground.

OK or NG

OK

>> Check filament.  Refer to

GW-87, "Filament Check"

 .

●

If filament is OK.
Check the condition of the harness and the connector.

●

If filament is NG.
Repair filament.

NG

>> Repair or replace harness.

4.

CHECK REAR WINDOW DEFOGGER RELAY OUTPUT SIGNAL

1.

Turn ignition switch OFF.

2.

Check voltage between IPDM E/R connector E124 terminal 60
and ground.

OK or NG

OK

>> Repair or replace harness.

NG

>> Replace IPDM E/R. Refer to

PG-32, "Removal and Installation of IPDM E/R"

 .

Door Mirror Defogger Power Supply Circuit Check

EIS007SL

1.

CHECK FUSE

Check if the following fuse in IPDM E/R is blown.

Connector

Terminals

Condition

Voltage (V)

(Approx.)

(+)

(-)

D651

+

Ground

Rear window defogger
switch ON.

 Battery voltage

Rear window defogger
switch OFF.

0

LIIA2048E

-  - Ground

: Continuity should exist.

LIIA0409E

Connector

Terminals

Condition

Voltage (V)

(Approx.)

(+)

(-)

E124

60

Ground

Rear window defogger
switch ON.

 Battery voltage

Rear window defogger
switch OFF.

0

LIIA2190E

COMPONENT PARTS

AMPERE

FUSE NO.

IPDM E/R

15A

43

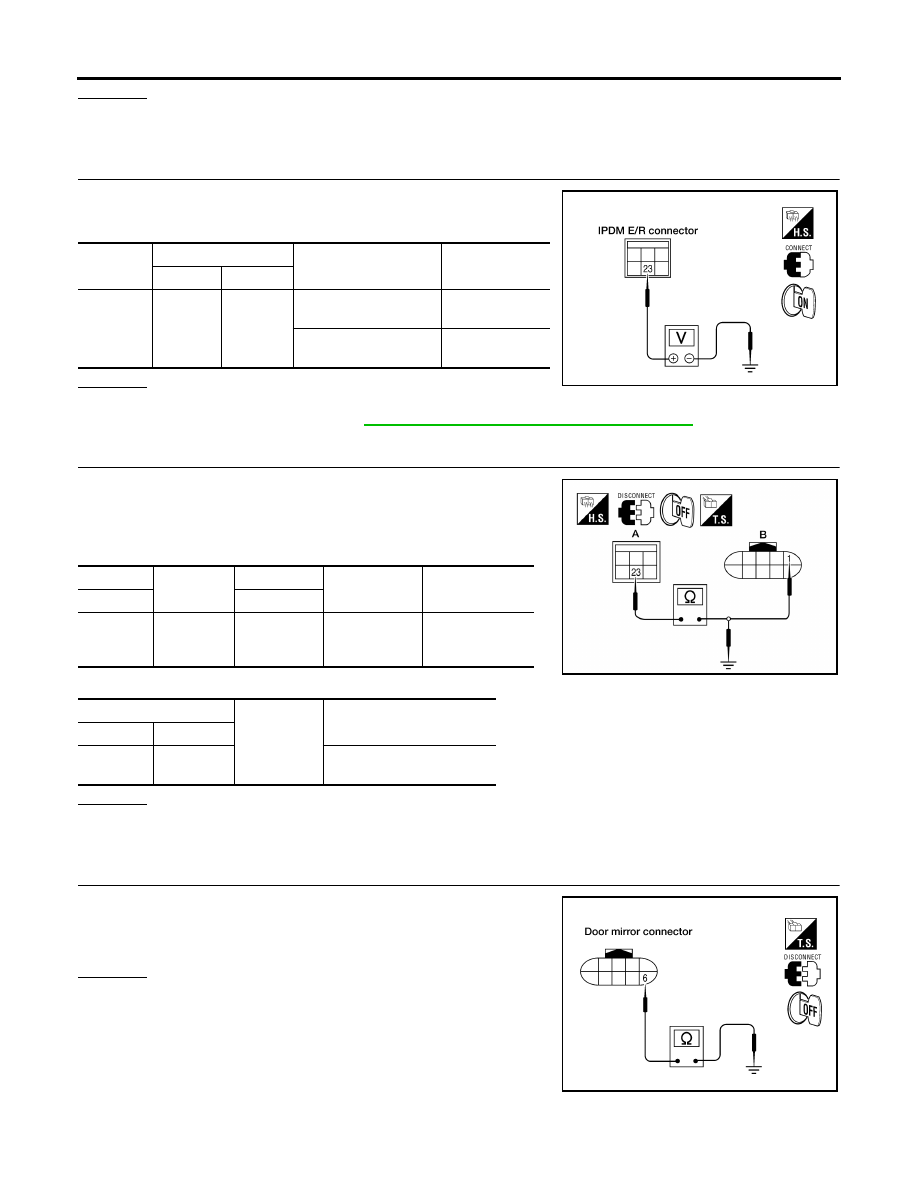

GW-84

REAR WINDOW DEFOGGER

2007 Pathfinder

OK or NG

OK

>> GO TO 2.

NG

>> If fuse is blown, be sure to eliminate cause of malfunction before installing new fuse.

2.

CHECK DOOR MIRROR DEFOGGER POWER SUPPLY CIRCUIT

1.

Turn ignition switch ON.

2.

Check voltage between IPDM E/R connector and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Replace IPDM E/R. Refer to

PG-32, "Removal and Installation of IPDM E/R"

 .

3.

CHECK DOOR MIRROR DEFOGGER CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect IPDM E/R and door mirror LH or RH.

3.

Check continuity between IPDM E/R connector and door mirror
LH or RH connector.

4.

Check continuity between IPDM E/R and ground.

OK or NG

OK

>> GO TO 4.

NG

>> Repair or replace harness.

4.

CHECK DOOR MIRROR DEFOGGER GROUND CIRCUIT

Check continuity between each door mirror connector D4 (LH) or
D107 (RH) terminal 6 and ground.

OK or NG

OK

>> GO TO 5.

NG

>> Repair or replace harness.

Connector

Terminals

Condition

Voltage (V)

(Approx.)

(+)

(-)

E120

23

Ground

Rear window defogger
switch ON

 Battery voltage

Rear window defogger
switch OFF

0

LIIA2049E

Connector

Terminal

Connector

Terminal

Continuity

A

B

IPDM E/R:

E120

23

Door mirror:

D4 (LH) or

D107 (RH)

1

Yes

A

Ground

Continuity

Connector

Terminal

IPDM E/R:

E120

23

No

LIIA2191E

6 - Ground

: Continuity should exist.

LIIA2037E
