SIDE WINDOW GLASS

GW-69

C

D

E

F

G

H

J

K

L

M

A

B

GW

2007 Pathfinder

REMOVAL

1.

Remove the luggage side upper finisher. Refer to

EI-28, "BODY SIDE TRIM"

 .

a.

Disconnect the antenna.

b.

If the window glass is to be reused, mark the body and the glass with mating marks.

c.

Remove the glass using piano wire or power cutting tool and an inflatable pump bag.

WARNING:

When cutting the glass from the vehicle, always wear safety glasses and heavy gloves to help prevent
glass splinters from entering your eyes or cutting your hands.

CAUTION:

●

When the side window glass is to be reused, do not use a cutting knife or power cutting tool.

●

Be careful not to scratch the glass when removing.

●

Do not set or stand the glass on its edge. Small chips may develop into cracks.

INSTALLATION

●

Use a genuine NISSAN Urethane Adhesive Kit (if available) or equivalent and follow the instructions fur-
nished with it.

●

While the urethane adhesive is curing, open a door window. This will prevent the glass from being forced
out by passenger compartment air pressure when a door is closed.

●

Check gap along bottom to confirm that glass does not contact sheet metal.

●

Inform the customer that the vehicle should remain stationary until the urethane adhesive has completely
cured (preferably 24 hours). Curing time varies with temperature and humidity.

●

Install parts removed.

WARNING:

●

Keep heat and open flames away as primers and adhesive are flammable.

●

The materials contained in the kit are harmful if swallowed, and may irritate skin and eyes. Avoid
contact with the skin and eyes.

●

Use in an open, well ventilated location. Avoid breathing the vapors. They can be harmful if
inhaled. If affected by vapor inhalation, immediately move to an area with fresh air.

●

Driving the vehicle before the urethane adhesive has completely cured may affect the perfor-
mance of the glass in case of an accident.

CAUTION:

●

Do not use an adhesive which is past its usable term. Shelf life of this product is limited to six
months after the date of manufacture. Carefully adhere to the expiration or manufacture date
printed on the box.

●

Keep primers and adhesive in a cool, dry place. Ideally, they should be stored in a refrigerator.

●

Do not leave primers or adhesive cartridge unattended with their caps open or off.

●

The vehicle should not be driven for at least 24 hours or until the urethane adhesive has com-
pletely cured. Curing time varies depending on temperature and humidity. The curing time will
increase under lower temperatures and lower humidities.

Repairing Water Leaks for Side Window Glass

Leaks can be repaired without removing or reinstalling glass.
If water is leaking between urethane adhesive material and body or glass, determine the extent of leakage.
This can be done by applying water to the side window area while pushing glass outward.
To stop leak, apply primer (if necessary) and then urethane adhesive to the leak point.

1.

Glass

2.

Primer area

3.

Body side outer

4.

Rear door assembly

5.

Back door assembly

6.

Locating clips

7.

Urethane

a.

15 mm (0.59 in)

b.

42.5 mm (1.67 in)

c.

3.0 mm (0.12 in)

d.

2.5 mm (0.1 in)

e.

12 mm (0.47 in)

f.

7.0 mm (0.28 in)

g.

11.5 mm (0.45 in)

h.

3.3 mm (0.13 in)

j.

30 mm (1.2 in)

GW-70

GLASS HATCH

2007 Pathfinder

GLASS HATCH

PFP:90550

Removal and Installation

EIS007S5

1.

Remove the rear wiper motor assembly. Refer to

WW-39, "REAR WIPER MOTOR"

 .

2.

Disconnect the rear defroster electrical connectors.

3.

Remove the back door top garnish assembly. Refer to

EI-36, "BACK DOOR TRIM"

 .

4.

Remove the glass hatch stays.

5.

Remove the glass hatch assembly.

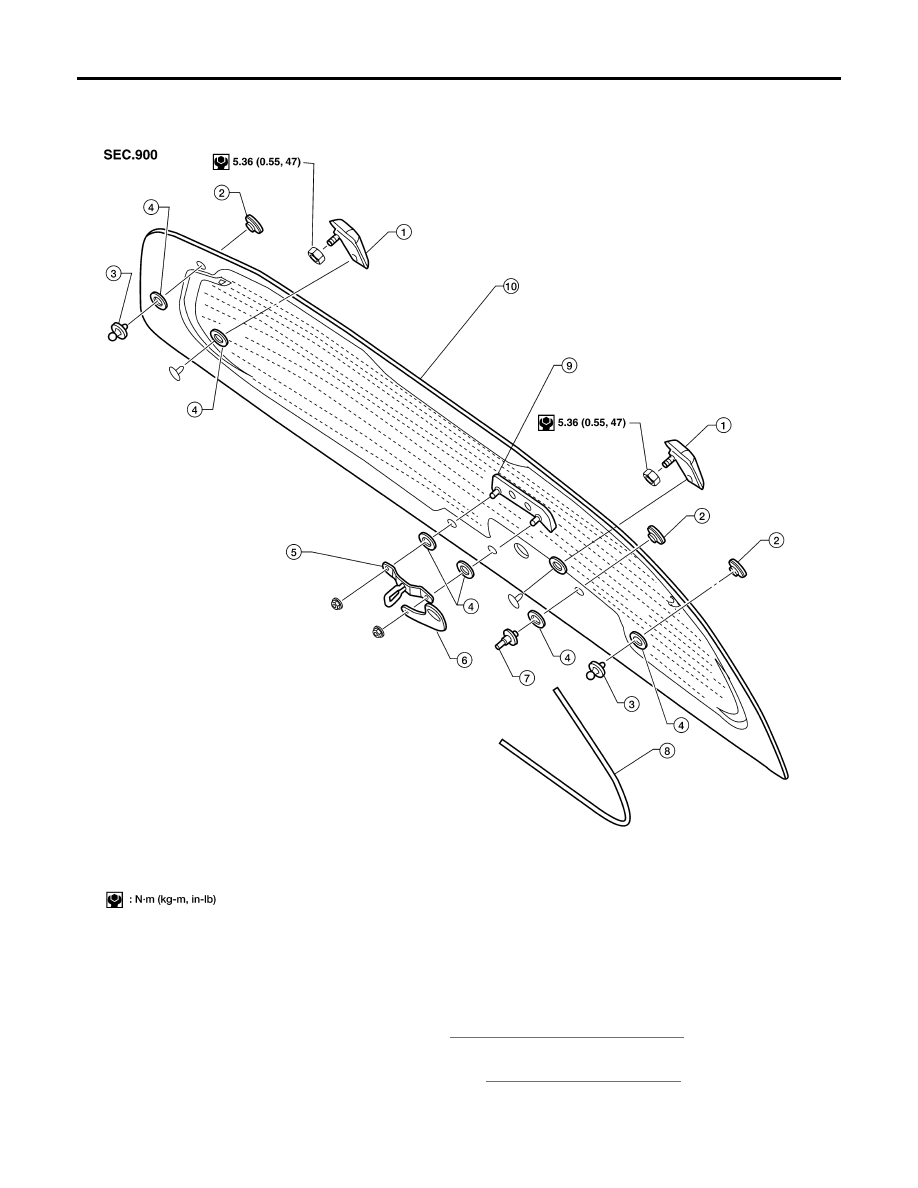

1.

Glass hatch hinge RH/LH

2.

Glass hatch stud

3.

Gas stay ball stud RH/LH

4.

Bushing

5.

Glass hatch striker

6.

Wiper motor bracket

7.

Wiper motor stud

8.

Harness protector

9.

Glass hatch

10. Glass hatch handle assembly

WIIA0743E

GLASS HATCH

GW-71

C

D

E

F

G

H

J

K

L

M

A

B

GW

2007 Pathfinder

CAUTION:

●

Be careful not to scratch the glass when removing.

●

Do not set or stand the glass on its edge. Small chips may develop into cracks.

Installation is in the reverse order of removal.

GW-72

INSIDE MIRROR

2007 Pathfinder

INSIDE MIRROR

PFP:96321

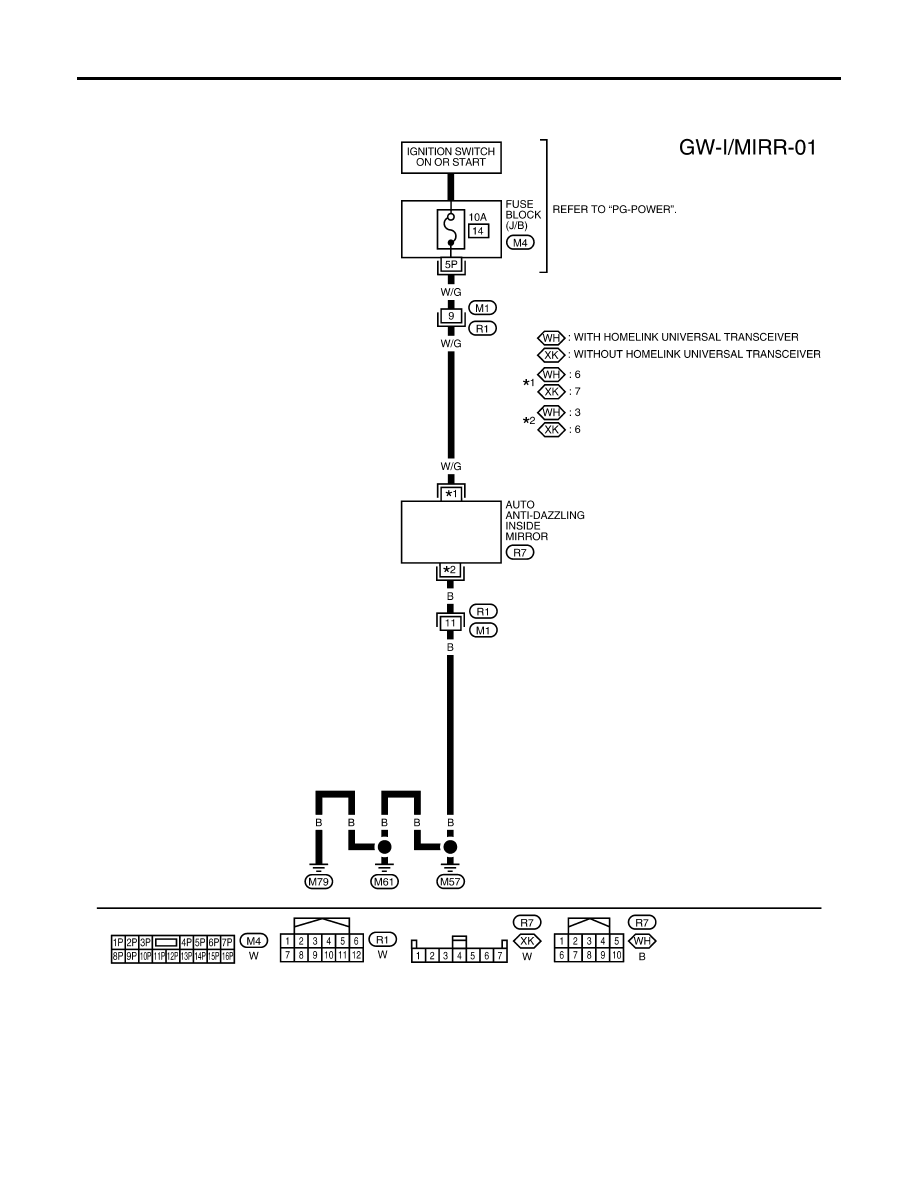

Wiring Diagram — I/MIRR —

EIS007S6

WIWA1040E

INSIDE MIRROR

GW-73

C

D

E

F

G

H

J

K

L

M

A

B

GW

2007 Pathfinder

Removal and Installation

EIS007S7

INSIDE MIRROR

1.

Remove inside mirror finisher.

2.

Slide the mirror upward to remove.

3.

Disconnect the connector.

Installation is in the reverse order of removal.

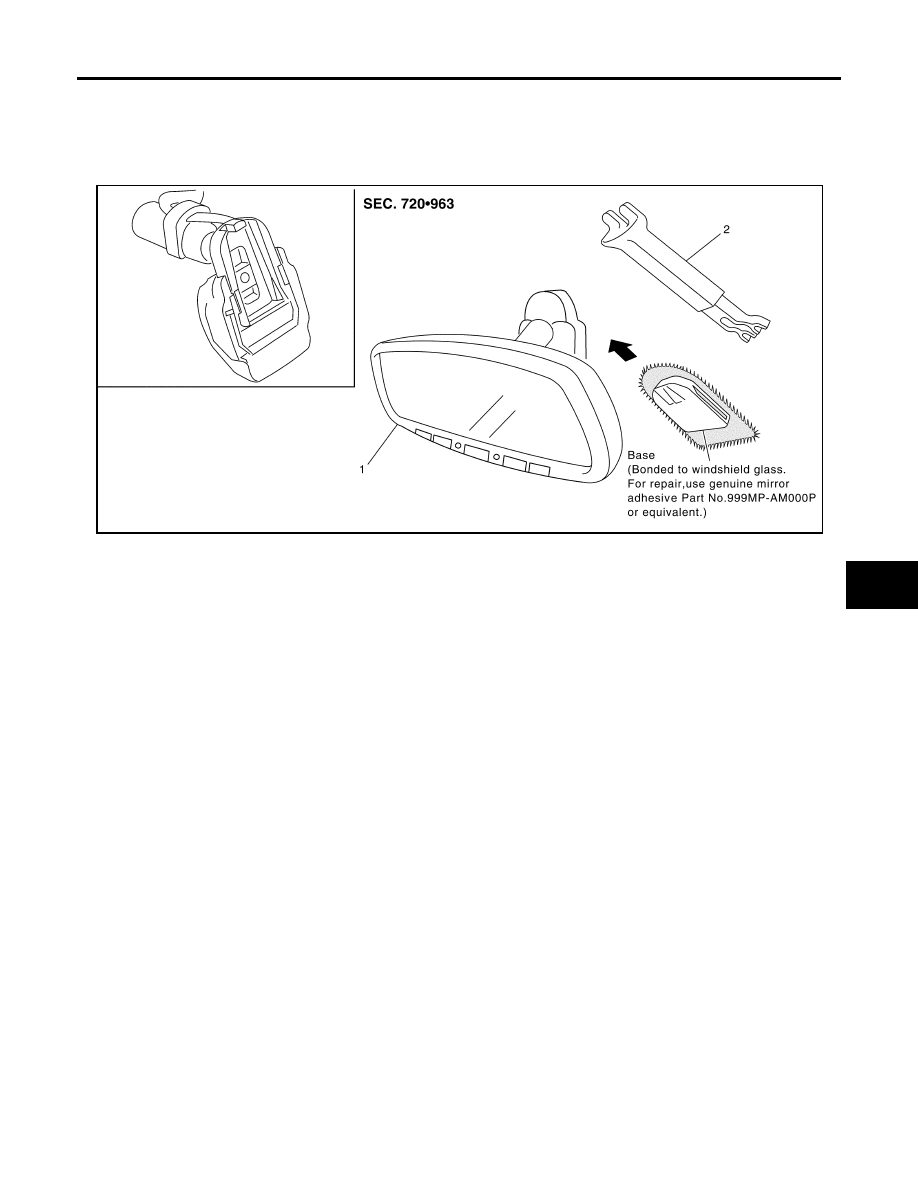

1.

Inside mirror

2.

Inside mirror finisher

LIIA0277E

GW-74

REAR WINDOW DEFOGGER

2007 Pathfinder

REAR WINDOW DEFOGGER

PFP:25350

Component Parts and Harness Connector Location

EIS007S8

System Description

EIS007S9

The rear window defogger system is controlled by BCM (body control module) and IPDM E/R (intelligent
power distribution module engine room).
The rear window defogger only operates for approximately 15 minutes.
Power is supplied at all times

●

through 15A fuses (No. 46 and 47, located in the IPDM E/R)

●

to rear window defogger relay

●

through 15A fuse [No. 43 (with heated mirrors), located in the IPDM E/R]

●

to heated mirror relay

●

through 50A fusible link (letter g ,  located in the fuse and fusible link box)

●

to BCM terminal 70.

With the ignition switch turned to ON or START position, power is supplied

●

through ignition relay

●

to rear window defogger relay (located in the IPDM E/R)

●

through 10A fuse [No. 1, located in the fuse block (J/B)]

●

to BCM terminal 38

●

through 10A fuse [No. 8, located in the fuse block (J/B)]

●

to front air control terminal 6.

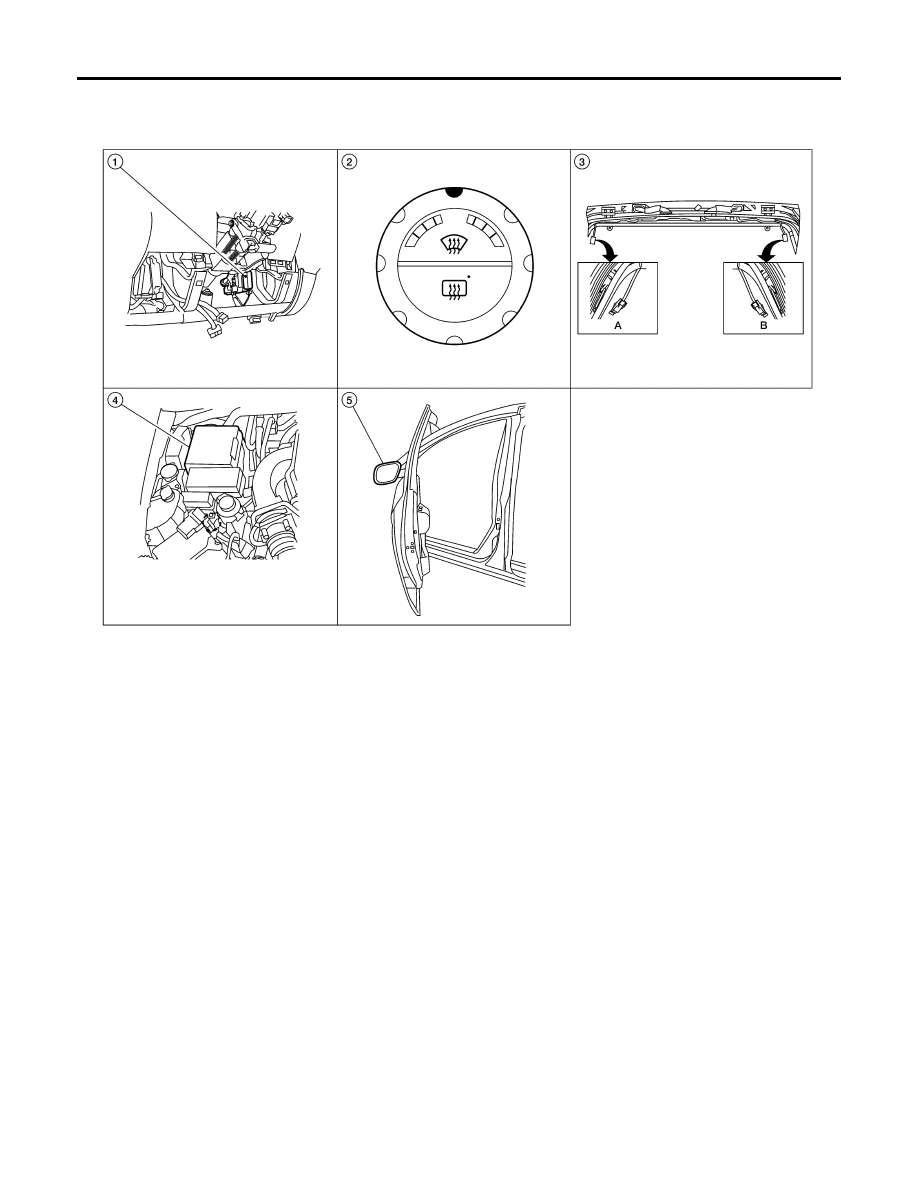

1.

BCM M18, M20 (view with lower
instrument panel LH removed)

2.

Front air control M49, M50

3.

A. Rear window defogger ground
connector D604
B. Rear window defogger connector
D651

4.

IPDM E/R E120, E122, E124

5.

Door mirror LH (door mirror defog-
ger) D4, RH D107

LIIA2391E

REAR WINDOW DEFOGGER

GW-75

C

D

E

F

G

H

J

K

L

M

A

B

GW

2007 Pathfinder

Ground is supplied

●

to BCM terminal 67

●

to front air control terminal 20

●

through body grounds M57, M61 and M79

●

to IPDM E/R terminals 38 and 59

●

through body grounds E9, E15 and E24.

When front air control (rear window defogger switch) is turned to ON, ground is supplied

●

to BCM terminal 9

●

through front air control terminal 11

●

through front air control terminal 20

●

through body grounds M57, M61 and M79.

Then rear window defogger switch is illuminated.
Then BCM recognizes that rear window defogger switch is turned to ON.
Then it sends rear window defogger switch signals to IPDM E/R via CAN communication (CAN-H, CAN-L).
When IPDM E/R receives rear window defogger switch signals, ground is supplied

●

to rear window defogger relay (located in the IPDM E/R)

●

through IPDM E/R terminals 38 and 59

●

through body grounds E9, E15 and E24

Then rear window defogger relay is energized.
With power and ground supplied, rear window defogger filaments heat and defog the rear window.
When rear window defogger relay is turned to ON (with heated mirrors), power is supplied

●

through heated mirror relay (located in the IPDM E/R)

●

through IPDM E/R terminal 23

●

to door mirror defogger (LH and RH) terminal 1.

Door mirror defogger (LH and RH) is grounded through body grounds M57, M61 and M79.
With power and ground supplied, rear window defogger filaments heat and defog the rear window and door
mirror defogger filaments heat and defog the mirrors.

CAN Communication System Description

EIS007SA

Refer to

LAN-4, "SYSTEM DESCRIPTION"

 .

GW-76

REAR WINDOW DEFOGGER

2007 Pathfinder

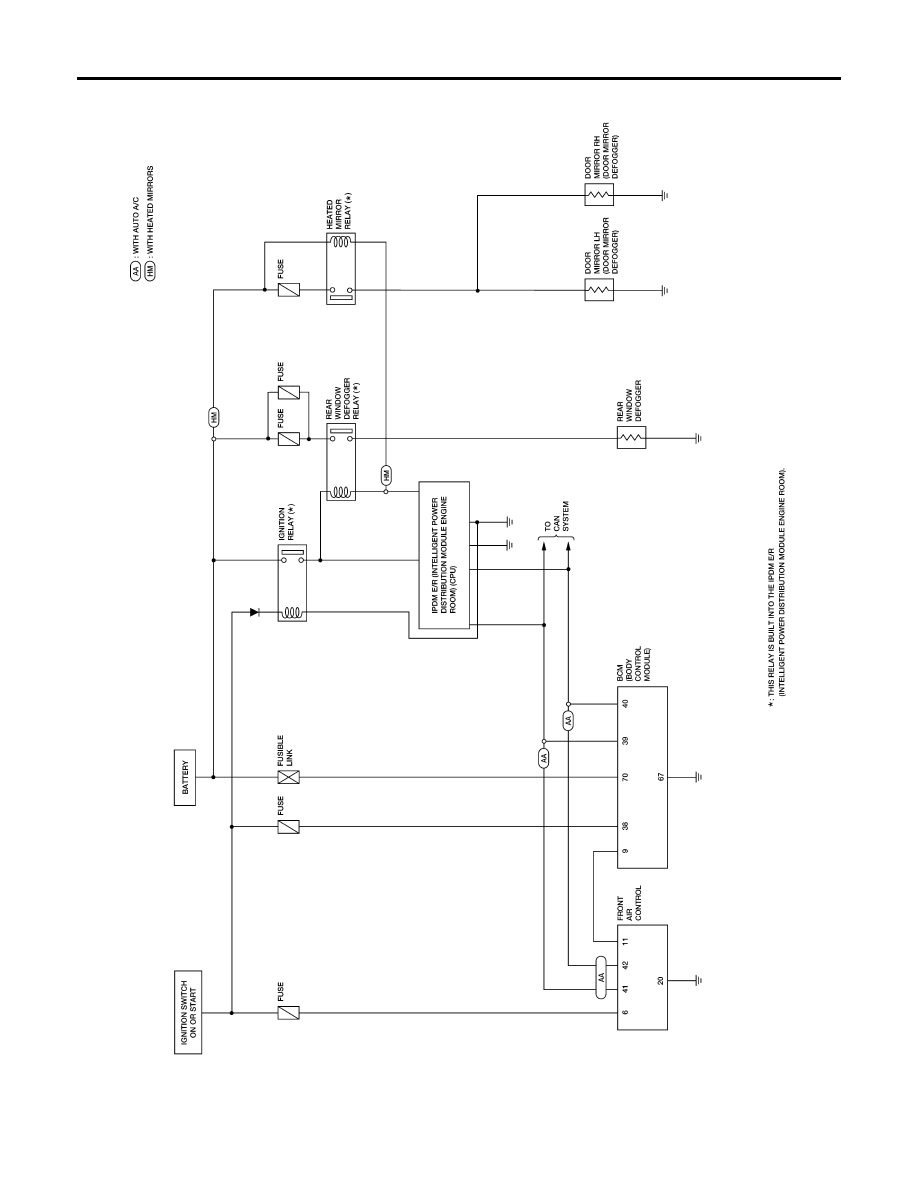

Schematic

EIS007SB

WIWA1606E
