POWER WINDOW SYSTEM

GW-29

C

D

E

F

G

H

J

K

L

M

A

B

GW

2007 Pathfinder

ACTIVE TEST

WORK SUPPORT

DATA MONITOR

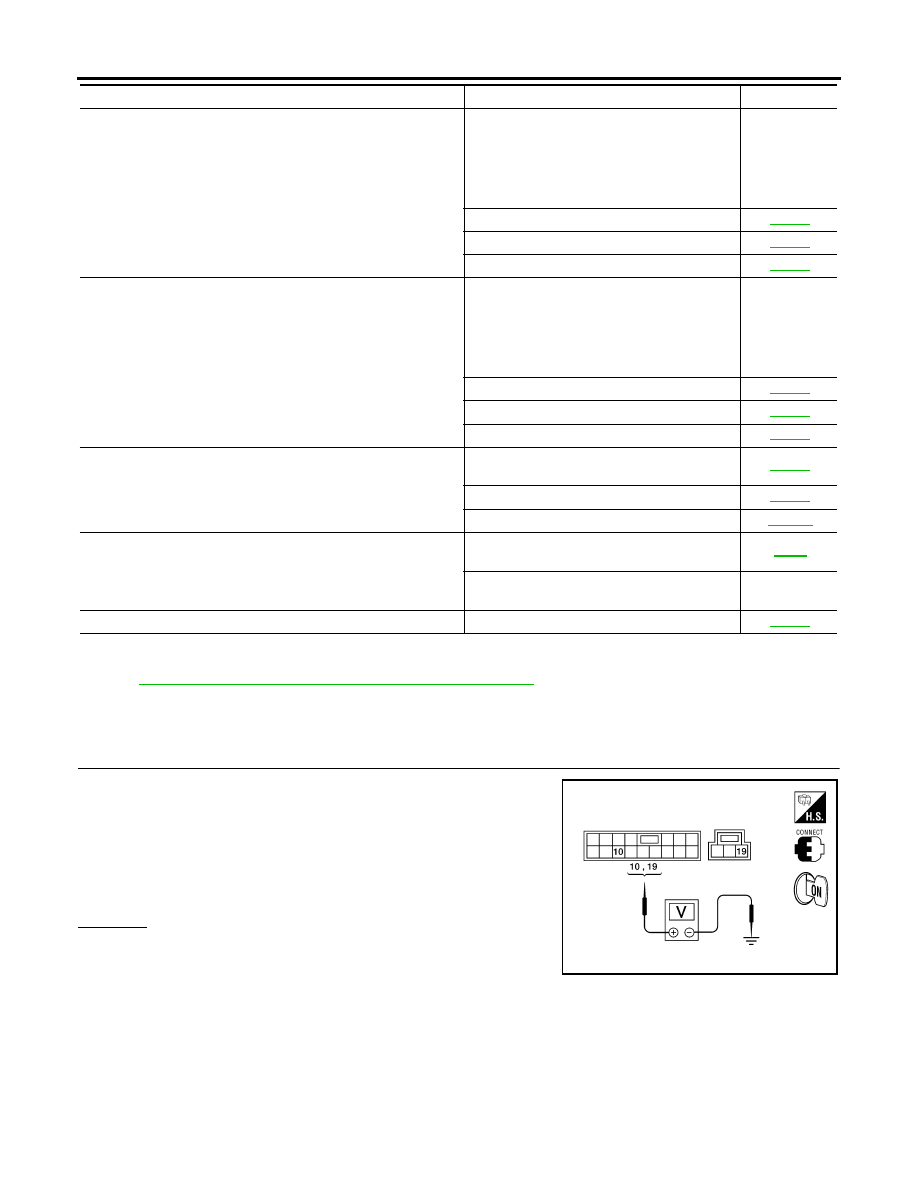

Trouble Diagnoses Symptom Chart

EIS007RK

Check that other systems using the signal of the following systems operate normally.

Test Item

Description

RETAINED PWR

This test is able to supply RAP signal (power) from BCM (body control module) to power window
system and power sunroof system (if equipped). Those systems can be operated when turning on
“RETAINED PWR” on CONSULT-II screen even if the ignition switch is turned OFF.

NOTE:
During this test, CONSULT-II can be operated with ignition switch in OFF position. “RETAINED
PWR” should be turned “ON” or “OFF” on CONSULT-II screen when ignition switch is ON. Then
turn ignition switch OFF to check retained power operation. CONSULT-II might be stuck if
“RETAINED PWR” is turned “ON” or “OFF” on CONSULT-II screen when ignition switch is OFF.

Work item

Description

RETAINED PWR

RAP signal’s power supply period can be changed by mode setting. Selects RAP signal’s power
supply period between three steps

●

MODE1 (45 sec.)/MODE2 (OFF)/MODE 3 (2 min.).

Work item

Description

IGN ON SW

Indicates (ON/OFF) condition of ignition switch

DOOR SW–DR

Indicates (ON/OFF) condition of front door switch driver side

DOOR SW–AS

Indicates (ON/OFF) condition of front door switch passenger side

Symptom

Repair order

Refer to page

None of the power windows can be operated using any switch

1. BCM power supply and ground circuit check

BCS-16

2. Main power window and door lock/unlock
switch power supply and ground circuit check

GW-30

3. Replace main power window and door lock/
unlock switch

EI-26

Front power window LH alone does not operate

1. Front power window motor LH circuit check

GW-32

2. Replace main power window and door lock/
unlock switch

EI-26

Front power window RH alone does not operate

1. Power window and door lock/unlock switch
RH power supply and ground circuit check

GW-33

2. Power window serial link check

GW-46

3. Front power window motor RH circuit check

GW-34

Rear power window LH does not operate

1. Rear power window motor LH circuit check

GW-59

2. Rear power window LH circuit check (rear
power window switch LH operation)

GW-48

3. Rear power window LH circuit check (main
power window and door lock/unlock switch
operation)

GW-52

Rear power window RH does not operate

1. Rear power window motor RH circuit check

GW-60

2. Rear power window RH circuit check (rear
power window switch RH operation)

GW-54

3. Rear power window RH circuit check (main
power window and door lock/unlock switch
operation)

GW-57

GW-30

POWER WINDOW SYSTEM

2007 Pathfinder

BCM Power Supply and Ground Circuit Check

EIS007RL

Refer to

BCS-16, "BCM Power Supply and Ground Circuit Check"

 .

Main Power Window and Door Lock/Unlock Switch Power Supply and Ground
Circuit Check

EIS007RM

1.

CHECK POWER SUPPLY CIRCUIT

1.

Turn ignition switch ON.

2.

Check voltage between main power window and door lock/
unlock switch connector D7 terminal 10, D8 terminal 19 and
ground.

OK or NG

OK

>> GO TO 2.

NG

>> GO TO 3.

Anti-pinch system does not operate normally (Front LH)

1. Door window sliding part malfunction

●

A foreign material adheres to window glass
or glass run rubber.

●

Glass run rubber wear or deformation.

●

Sash is tilted too much, or not enough.

—

2. Limit switch adjusting

GW-64

3. Limit switch circuit check front LH

GW-34

4. Encoder circuit check front LH

GW-38

Anti-pinch system does not operate normally (Front RH)

1. Door window sliding part malfunction

●

A foreign material adheres to window glass
or glass run rubber.

●

Glass run rubber wear or deformation.

●

Sash is tilted too much, or not enough.

—

2. Limit switch adjusting

GW-64

3. Limit switch circuit check front RH

GW-37

4. Encoder circuit check front RH

GW-41

Power window retained power operation does not operate properly

1. Check the retained power operation mode
setting.

GW-29

2. Door switch check

GW-43

3. Replace BCM.

BCS-25

Power windows do not operate by front door lock assembly LH
(key cylinder switch)

1. Front door lock assembly LH (key cylinder
switch) check

BL-89

2. Replace main power window and door lock/
unlock switch

—

Power window lock switch does not function

1. Power window lock switch circuit check

GW-46

Symptom

Repair order

Refer to page

10 - Ground

: Battery voltage

19 - Ground

: Battery voltage

LIIA2297E

POWER WINDOW SYSTEM

GW-31

C

D

E

F

G

H

J

K

L

M

A

B

GW

2007 Pathfinder

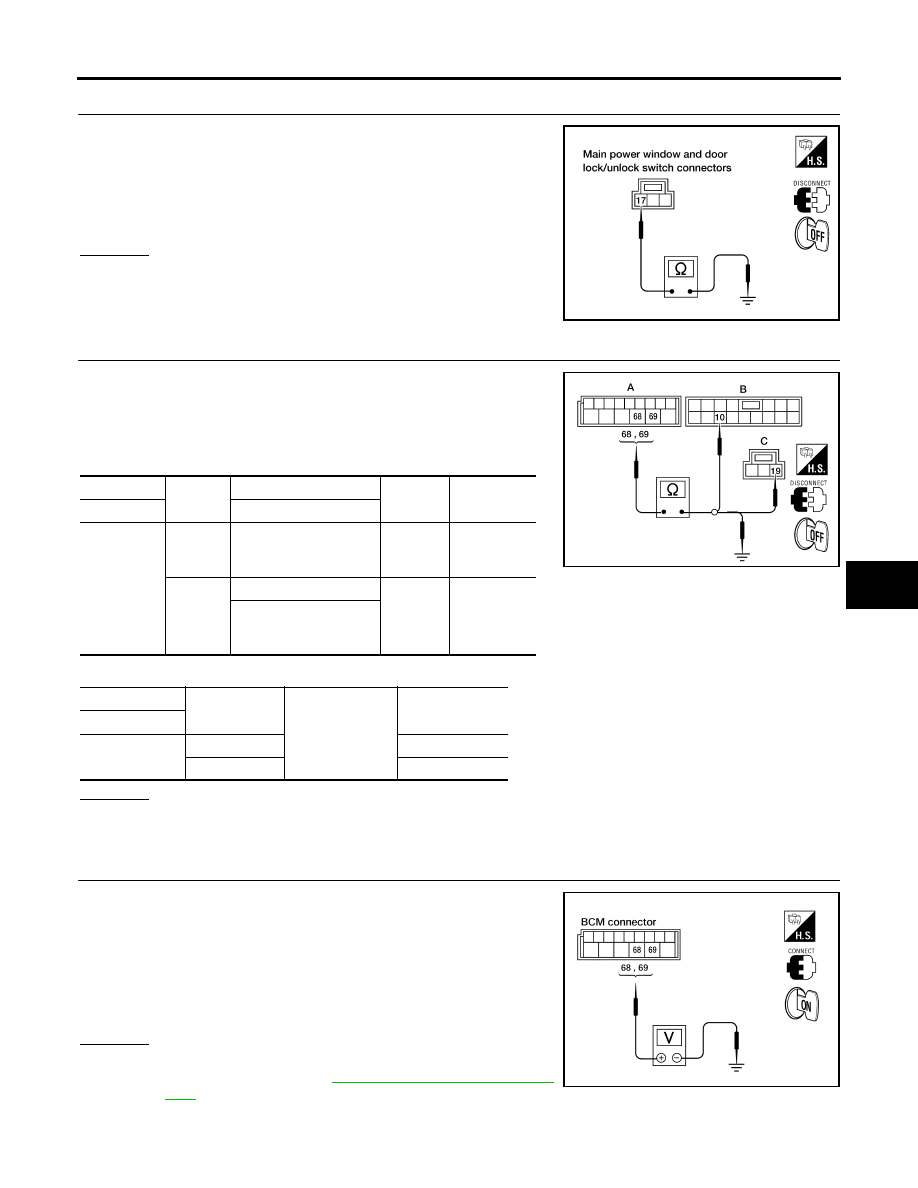

2.

CHECK GROUND CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect main power window and door lock/unlock switch.

3.

Check continuity between main power window and door lock/
unlock switch connector D8 terminal 17 and ground.

OK or NG

OK

>> Power supply and ground circuit are OK.

NG

>> Repair or replace harness.

3.

CHECK MAIN POWER WINDOW AND DOOR LOCK/UNLOCK SWITCH POWER SUPPLY CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect BCM and main power window and door lock/unlock
switch.

3.

Check continuity between BCM connector and main power win-
dow and door lock/unlock switch connectors.

4.

Check continuity between BCM and ground.

OK or NG

OK

>> GO TO 4.

NG

>> Repair or replace harness.

4.

CHECK BCM OUTPUT SIGNAL

1.

Connect BCM.

2.

Turn ignition switch ON.

3.

Check voltage between BCM connector M20 terminals 68, 69
and ground.

OK or NG

OK

>> Check the condition of the harness and the connector.

NG

>> Replace BCM. Refer to

BCS-25, "Removal and Installa-

tion"

 .

17 - Ground

: Continuity should exist.

LIIA1253E

Connector

Terminal

Connector

Terminal

Continuity

A

B

BCM: M20

68

Main power window and

door lock/unlock switch:

D7

10

Yes

C

19

69

Main power window and

door lock/unlock switch:

D8

Yes

Connector

Terminal

Ground

Continuity

A

BCM: M20

68

No

69

No

LIIA2215E

68 - Ground

: Battery voltage

69 - Ground

: Battery voltage

LIIA0917E

GW-32

POWER WINDOW SYSTEM

2007 Pathfinder

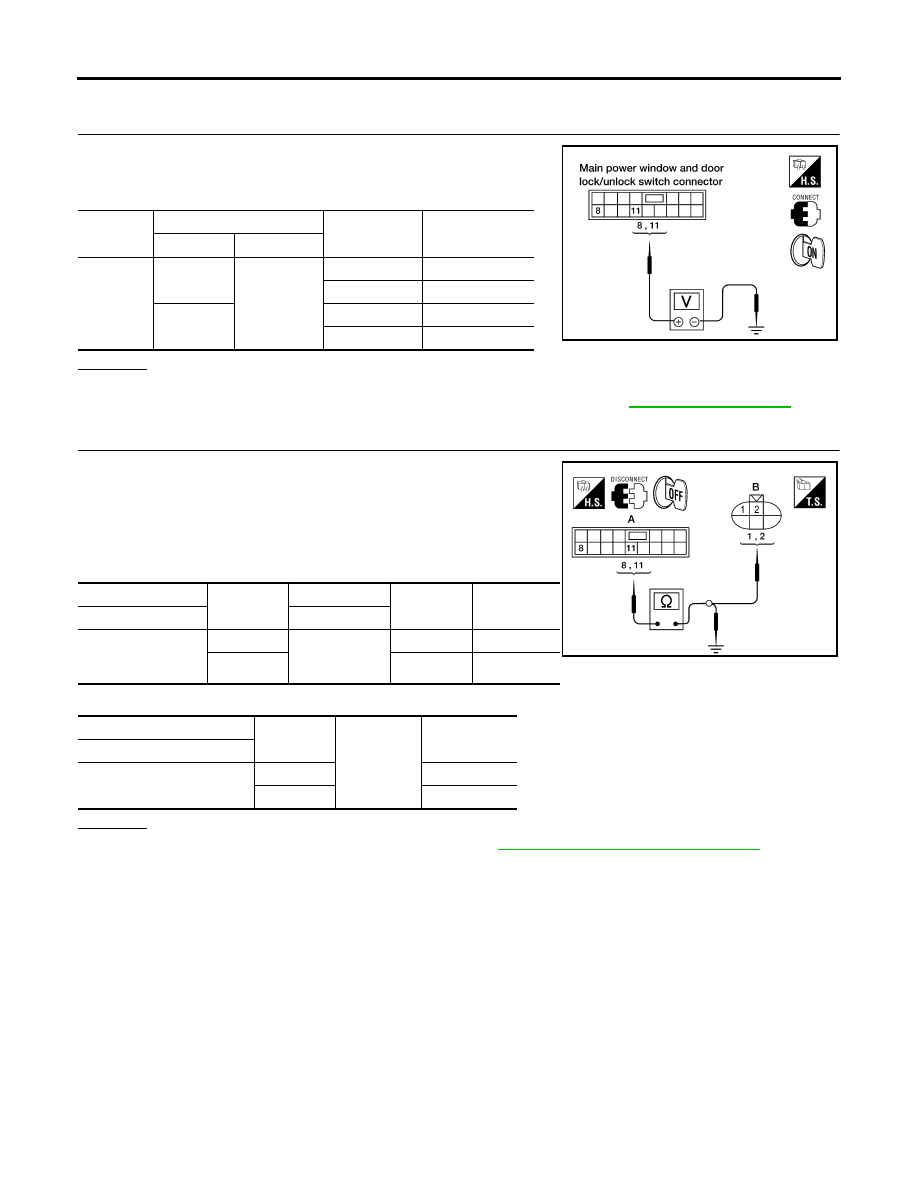

Front Power Window Motor LH Circuit Check

EIS007RO

1.

CHECK MAIN POWER WINDOW AND DOOR LOCK/UNLOCK SWITCH OUTPUT SIGNAL

1.

Turn ignition switch ON.

2.

Check voltage between main power window and door lock/
unlock switch connector D7 terminals 8, 11 and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Replace main power window and door lock/unlock switch. Refer to

EI-26, "FRONT DOOR"

 .

2.

CHECK FRONT POWER WINDOW MOTOR LH CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect main power window and door lock/unlock switch and
front power window motor LH.

3.

Check continuity between main power window and door lock/
unlock switch connector and front power window motor LH con-
nector.

4.

Check continuity between main power window and door lock/unlock switch connector and ground.

OK or NG

OK

>> Replace front power window motor LH. Refer to

GW-62, "Front Door Glass Regulator"

 .

NG

>> Repair or replace harness.

Connector

Terminals

Condition

Voltage (V)

(Approx.)

(+)

(-)

D7

8

Ground

UP

Battery voltage

DOWN

0

11

UP

0

DOWN

Battery voltage

LIIA0317E

Connector

Terminal

Connector

Terminal

Continuity

A

B

Main power window

and door lock/unlock

switch: D7

8

Front power

window motor

LH: D9

2

Yes

11

1

Yes

Connector

Terminal

Ground

Continuity

A

Main power window and

door lock/unlock switch: D7

8

No

11

No

LIIA2773E

POWER WINDOW SYSTEM

GW-33

C

D

E

F

G

H

J

K

L

M

A

B

GW

2007 Pathfinder

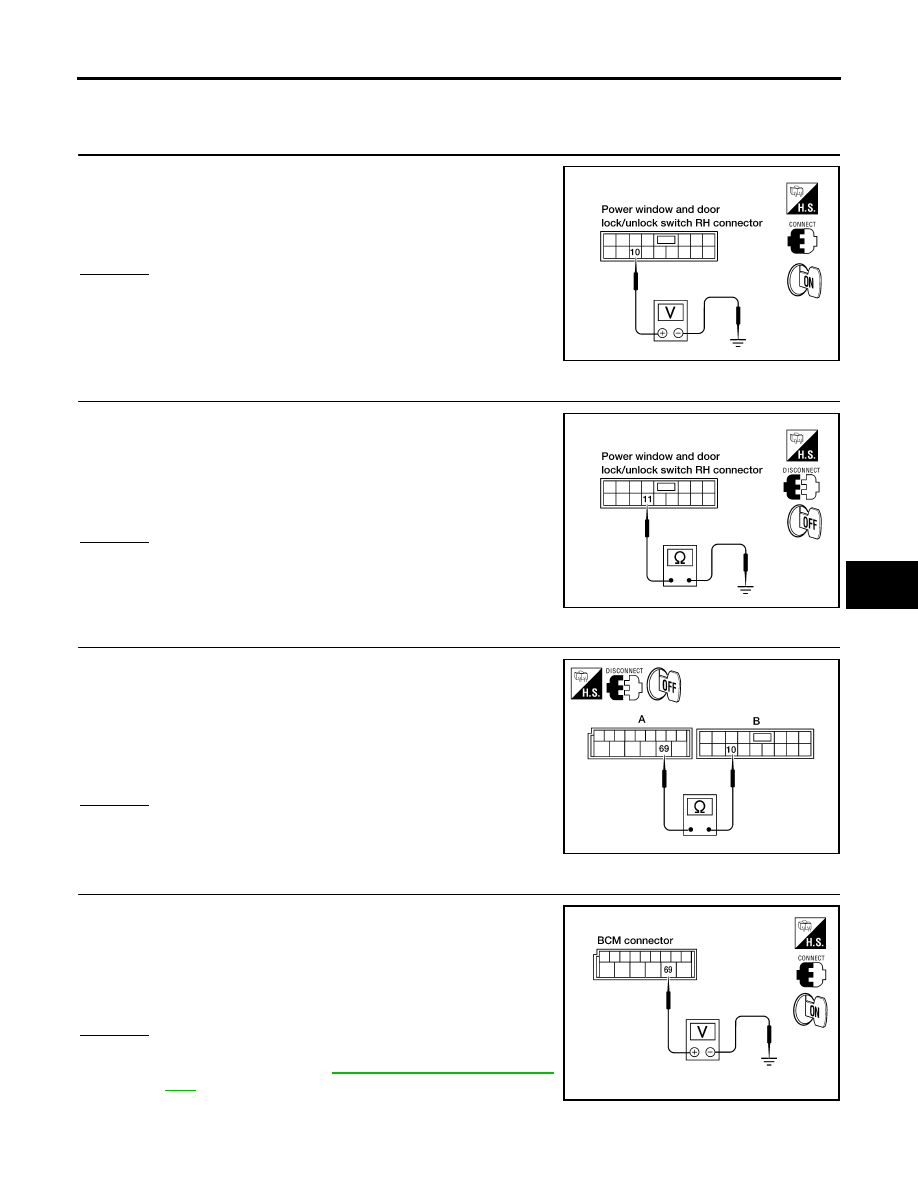

Power Window and Door Lock/Unlock Switch RH Power Supply and Ground
Circuit Check

EIS00B71

1.

CHECK POWER SUPPLY CIRCUIT

1.

Turn ignition switch ON.

2.

Check voltage between power window and door lock/unlock
switch RH connector D105 terminal 10 and ground.

OK or NG

OK

>> GO TO 2.

NG

>> GO TO 3.

2.

CHECK GROUND CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect power window and door lock/unlock switch RH.

3.

Check continuity between power window and door lock/unlock
switch RH connector D105 terminal 11 and ground.

OK or NG

OK

>> Power supply and ground circuit are OK.

NG

>> Repair or replace harness.

3.

CHECK POWER WINDOW AND DOOR LOCK/UNLOCK SWITCH RH POWER SUPPLY CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect BCM.

3.

Check continuity between BCM connector M20 (A) terminal 69
and power window and door lock/unlock switch RH connector
D105 (B) terminal 10.

OK or NG

OK

>> GO TO 4.

NG

>> Repair or replace harness.

4.

CHECK BCM OUTPUT SIGNAL

1.

Connect BCM.

2.

Turn ignition switch ON.

3.

Check voltage between BCM connector M20 terminal 69 and
ground.

OK or NG

OK

>> Check the condition of the harness and the connector.

NG

>> Replace BCM. Refer to

BCS-25, "Removal and Installa-

tion"

 .

10 - Ground

: Battery voltage

LIIA1257E

11 - Ground

: Continuity should exist.

LIIA1258E

69 - 10

: Continuity should exist.

LIIA2298E

69 - Ground

: Battery voltage

WIIA0508E

GW-34

POWER WINDOW SYSTEM

2007 Pathfinder

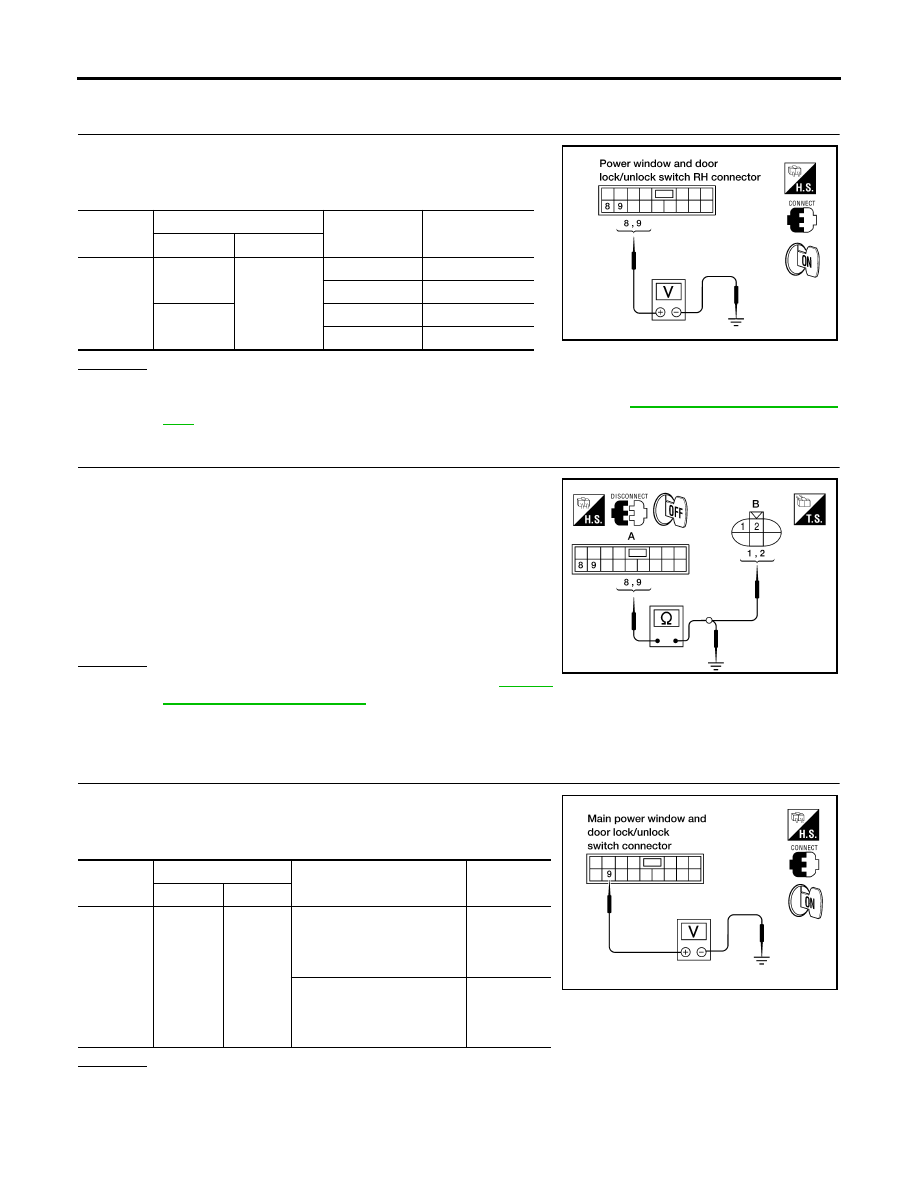

Front Power Window Motor RH Circuit Check

EIS00B72

1.

CHECK POWER WINDOW AND DOOR LOCK/UNLOCK SWITCH RH OUTPUT SIGNAL

1.

Turn ignition switch ON.

2.

Check voltage between power window and door lock/unlock
switch RH connector D105 terminals 8, 9 and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Replace power window and door lock/unlock switch RH. Refer to

EI-26, "Removal and Installa-

tion"

 .

2.

CHECK FRONT POWER WINDOW MOTOR RH CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect front power window motor RH and power window
and door lock/unlock switch RH.

3.

Check continuity between power window and door lock/unlock
switch RH connector D105 (A) terminals 8, 9 and front power
window motor RH connector D104 (B) terminals 1, 2.

OK or NG

OK

>> Replace front power window motor RH. Refer to

GW-62,

"Front Door Glass Regulator"

 .

NG

>> Repair or replace harness.

Limit Switch Circuit Check Front LH

EIS007RR

1.

CHECK MAIN POWER WINDOW AND DOOR LOCK/UNLOCK SWITCH LIMIT SIGNAL

1.

Turn ignition switch ON.

2.

Check voltage between main power window and door lock/
unlock switch connector D7 terminal 9 and ground.

OK or NG

OK

>> Limit switch circuit is OK.

NG

>> GO TO 2.

Connector

Terminals

Condition

Voltage (V)

(Approx.)

(+)

(-)

D105

9

Ground

UP

0

DOWN

Battery voltage

8

UP

Battery voltage

DOWN

0

LIIA1261E

8 - 2

: Continuity should exist.

9 - 1

: Continuity should exist.

LIIA2775E

Connector

Terminals

Condition

Voltage (V)

(Approx.)

(+)

(-)

D7

9

Ground

Front door window LH is
between fully-open and just
before fully-closed position
(ON)

0

Front door window LH is
between just before fully-
closed position and fully-
closed position (OFF)

5

LIIA0339E

POWER WINDOW SYSTEM

GW-35

C

D

E

F

G

H

J

K

L

M

A

B

GW

2007 Pathfinder

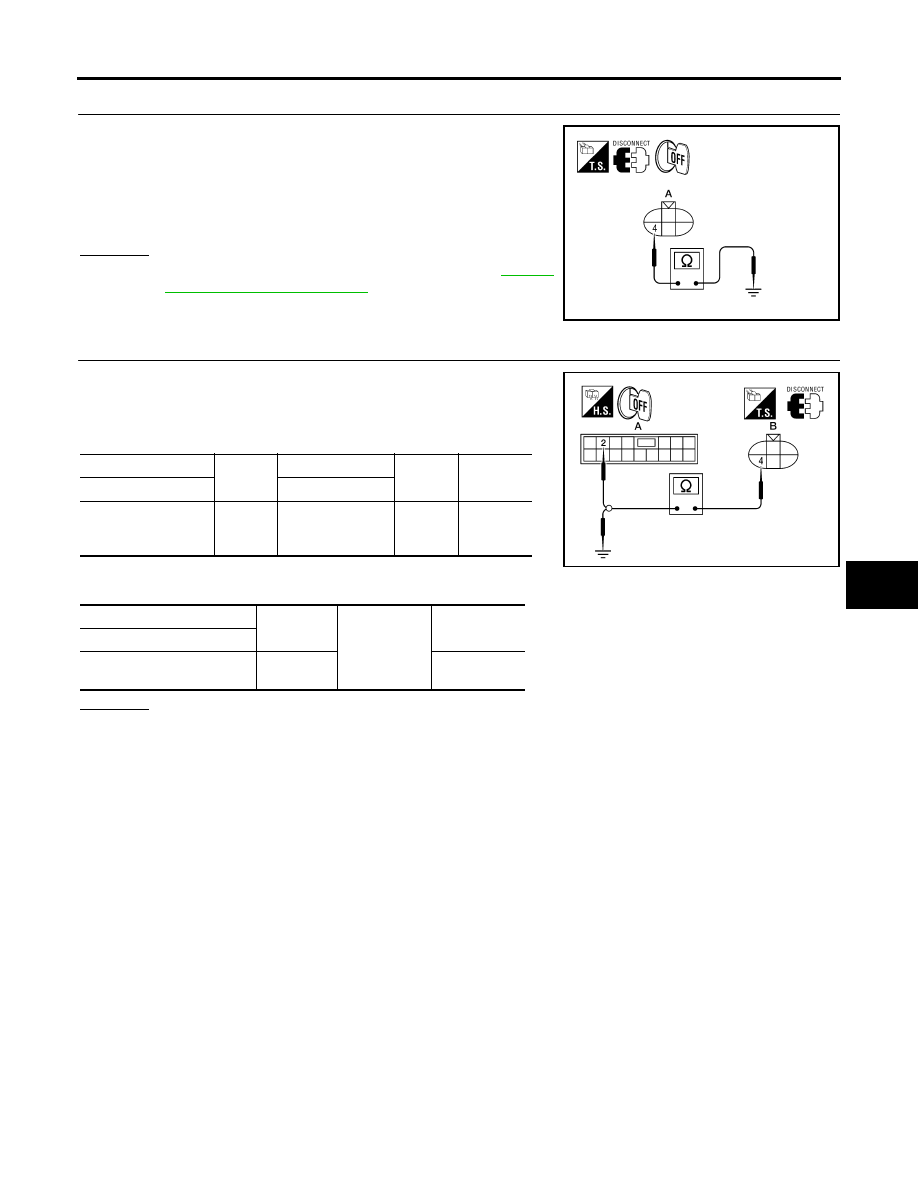

2.

CHECK LIMIT SWITCH GROUND CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect front power window motor LH.

3.

Check continuity between front power window motor LH connec-
tor D9 terminal 4 and ground.

OK or NG

OK

>> Replace front power window motor LH. Refer to

GW-62,

"Front Door Glass Regulator"

 .

NG

>> GO TO 3.

3.

CHECK HARNESS CONTINUITY

1.

Disconnect main power window and door lock/unlock switch.

2.

Check continuity between main power window and door lock/
unlock switch connector and front power window motor LH con-
nector.

3.

Check continuity between front power window motor LH connec-
tor and ground.

OK or NG

OK

>> GO TO 4.

NG

>> Repair or replace harness.

4 - Ground

: Continuity should exist.

LIIA2776E

Connector

Terminal

Connector

Terminal

Continuity

A

B

Main power window

and door lock/unlock

switch: D7

2

Front power win-

dow motor LH: D9

4

Yes

Connector

Terminal

Ground

Continuity

B

Front power window motor

LH: D9

4

No

LIIA2777E

GW-36

POWER WINDOW SYSTEM

2007 Pathfinder

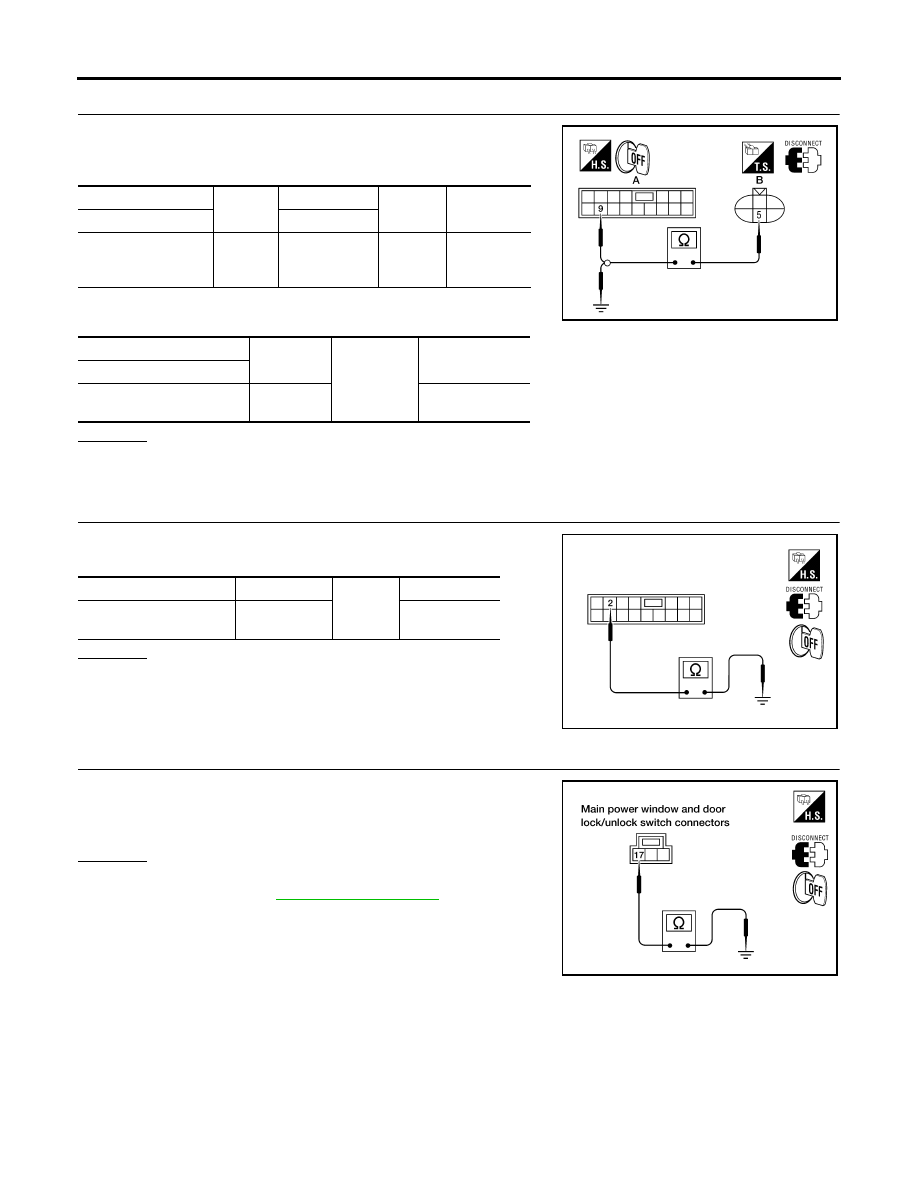

4.

CHECK HARNESS CONTINUITY

1.

Check continuity between main power window and door lock/
unlock switch connector and front power window motor LH con-
nector.

2.

Check continuity between front power window motor LH connec-
tor and ground.

OK or NG

OK

>> GO TO 5.

NG

>> Repair or replace harness.

5.

CHECK LIMIT SWITCH GROUND

Check continuity between main power window and door lock/unlock
switch connector and ground.

OK or NG

OK

>> GO TO 7.

NG

>> GO TO 6.

6.

CHECK MAIN POWER WINDOW AND DOOR LOCK/UNLOCK SWITCH GROUND CIRCUIT

Check continuity between main power window and door lock/unlock
switch connector D8 terminal 17 and ground.

OK or NG

OK

>> Replace main power window and door lock/unlock

switch. Refer to

EI-26, "FRONT DOOR"

 .

NG

>> Repair or replace harness.

Connector

Terminal

Connector

Terminal

Continuity

A

B

Main power window

and door lock/unlock

switch: D7

9

Front power

window motor

LH: D9

5

Yes

Connector

Terminal

Ground

Continuity

B

Front power window motor

LH: D9

5

No

LIIA2778E

Connector

Terminal

Ground

Continuity

Main power window door

lock/unlock switch: D7

2

Yes

LIIA2224E

17 - Ground

: Continuity should exist.

LIIA1253E
