POWER WINDOW SYSTEM

GW-37

C

D

E

F

G

H

J

K

L

M

A

B

GW

2007 Pathfinder

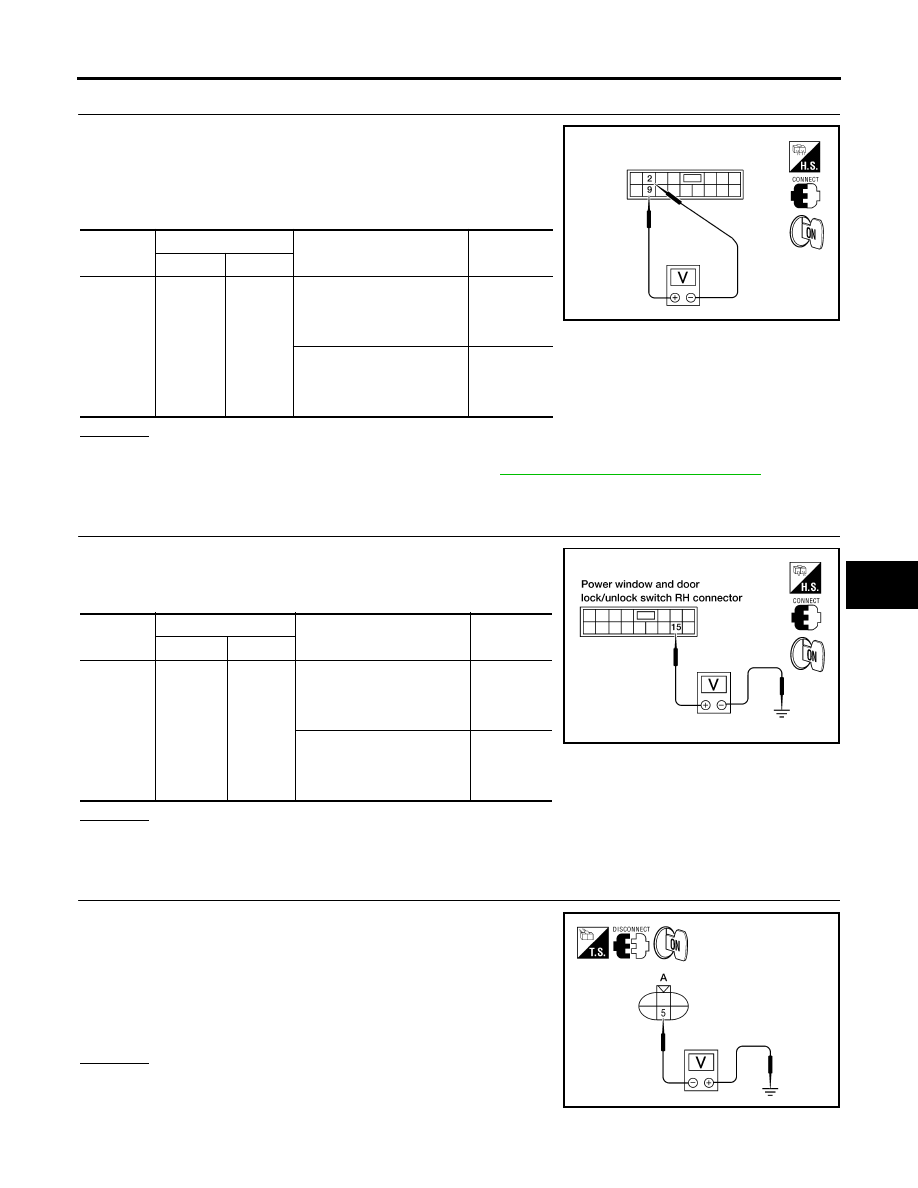

7.

CHECK FRONT POWER WINDOW MOTOR LH LIMIT SIGNAL

1.

Connect main power window and door lock/unlock switch and
front power window motor LH.

2.

Turn ignition switch ON.

3.

Check voltage between main power window and door lock/
unlock switch connector.

OK or NG

OK

>> Check the condition of the harness and connector.

NG

>> Replace front power window motor LH. Refer to

GW-62, "Front Door Glass Regulator"

 .

Limit Switch Circuit Check Front RH

EIS00B73

1.

CHECK POWER WINDOW AND DOOR LOCK/UNLOCK SWITCH RH LIMIT SIGNAL

1.

Turn ignition switch ON.

2.

Check voltage between power window motor RH connector
D105 terminal 15 and ground.

OK or NG

OK

>> Limit switch circuit is OK.

NG

>> GO TO 2.

2.

CHECK FRONT POWER WINDOW MOTOR RH LIMIT SIGNAL

1.

Turn ignition switch OFF.

2.

Disconnect front power window motor RH.

3.

Turn ignition switch ON.

4.

Check voltage between front power window motor RH connector
D104 terminal 5 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 5.

Connector

Terminals

Condition

Voltage (V)

(Approx.)

(+)

(-)

Main

power win-

dow and

door lock/

unlock

switch: D7

9

2

Front power window LH is
between fully-open and just
before fully-closed position
(ON)

0

Front power window LH is
between just before fully-
closed position and fully-
closed position (OFF)

5

LIIA2225E

Connector

Terminals

Condition

Voltage (V)

(Approx.)

(+)

(-)

D105

15

Ground

Front power window RH is
between fully-open and just
before fully-closed position
(ON)

0

Front power window RH is
between just before fully-
closed position and fully-
closed position (OFF)

5

LIIA1263E

5 - Ground

: Approx. 5V

LIIA2779E

GW-38

POWER WINDOW SYSTEM

2007 Pathfinder

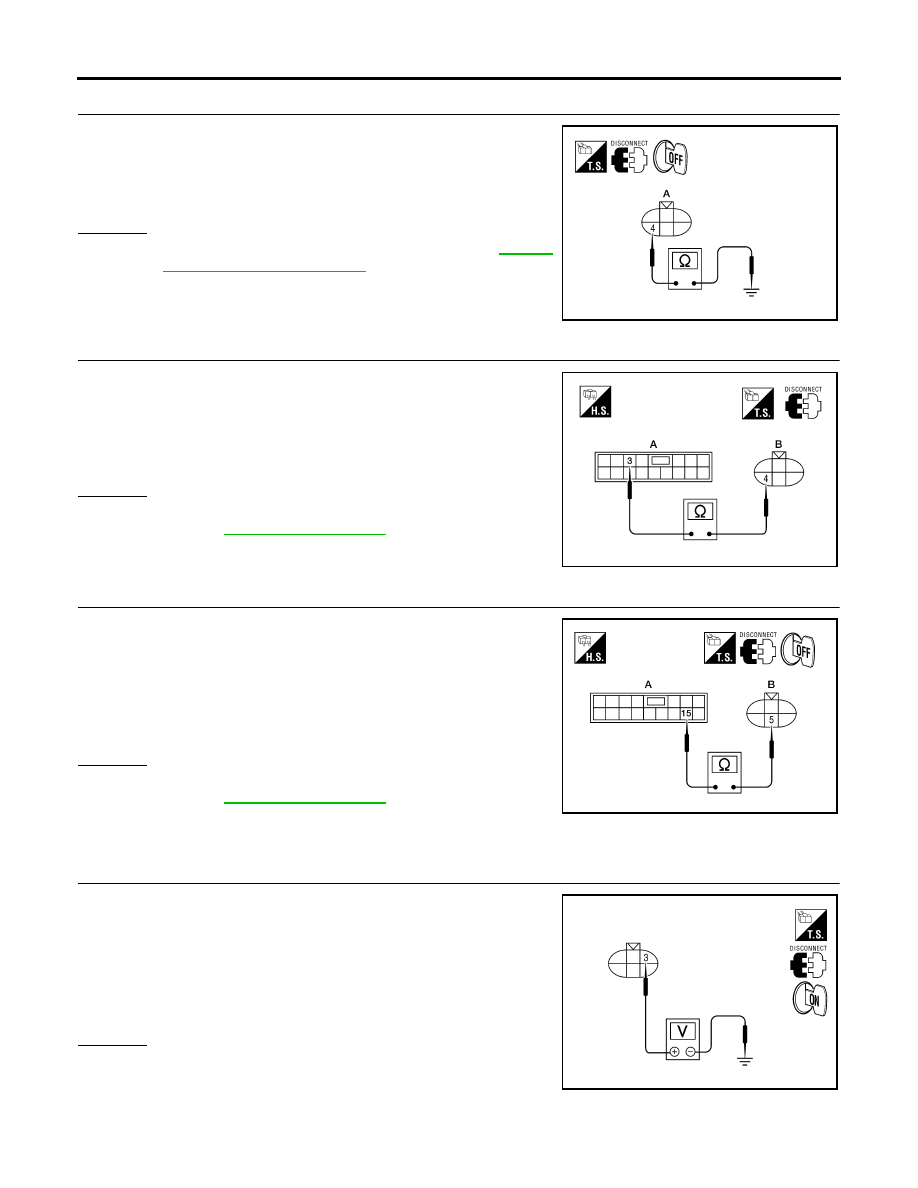

3.

CHECK LIMIT SWITCH GROUND CIRCUIT

1.

Turn ignition switch OFF.

2.

Check continuity between front power window motor RH con-
nector D104 terminal 4 and ground.

OK or NG

OK

>> Replace front power window motor RH. Refer to

GW-62,

"Front Door Glass Regulator"

 .

NG

>> GO TO 4.

4.

CHECK HARNESS CONTINUITY

1.

Disconnect power window and door lock/unlock switch RH.

2.

Check continuity between front power window motor RH con-
nector D104 (A) terminal 4 and power window and door lock/
unlock switch RH connector D105 (B) terminal 3.

OK or NG

OK

>> Replace power window and door lock/unlock switch RH.

Refer to

EI-26, "FRONT DOOR"

 .

NG

>> Repair or replace harness.

5.

CHECK HARNESS CONTINUITY

1.

Turn ignition switch OFF.

2.

Disconnect power window and door lock/unlock switch RH.

3.

Check continuity between power window and door lock/unlock
switch RH connector D105 (A) terminal 15 and front power win-
dow motor RH connector D104 (B) terminal 5.

OK or NG

OK

>> Replace power window and door lock/unlock switch RH.

Refer to

EI-26, "FRONT DOOR"

 .

NG

>> Repair or replace harness.

Encoder Circuit Check Front LH

EIS007RS

1.

CHECK FRONT POWER WINDOW MOTOR LH POWER SUPPLY

1.

Turn ignition switch OFF.

2.

Disconnect front power window motor LH.

3.

Turn ignition switch ON.

4.

Check voltage between front power window motor LH connector
D9 terminal 3 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 2.

4 - Ground

: Continuity should exist.

LIIA2776E

4 - 3

: Continuity should exist.

LIIA2780E

15 - 5

: Continuity should exist.

LIIA2781E

3 - Ground

: Approx. 10V

LIIA2782E

POWER WINDOW SYSTEM

GW-39

C

D

E

F

G

H

J

K

L

M

A

B

GW

2007 Pathfinder

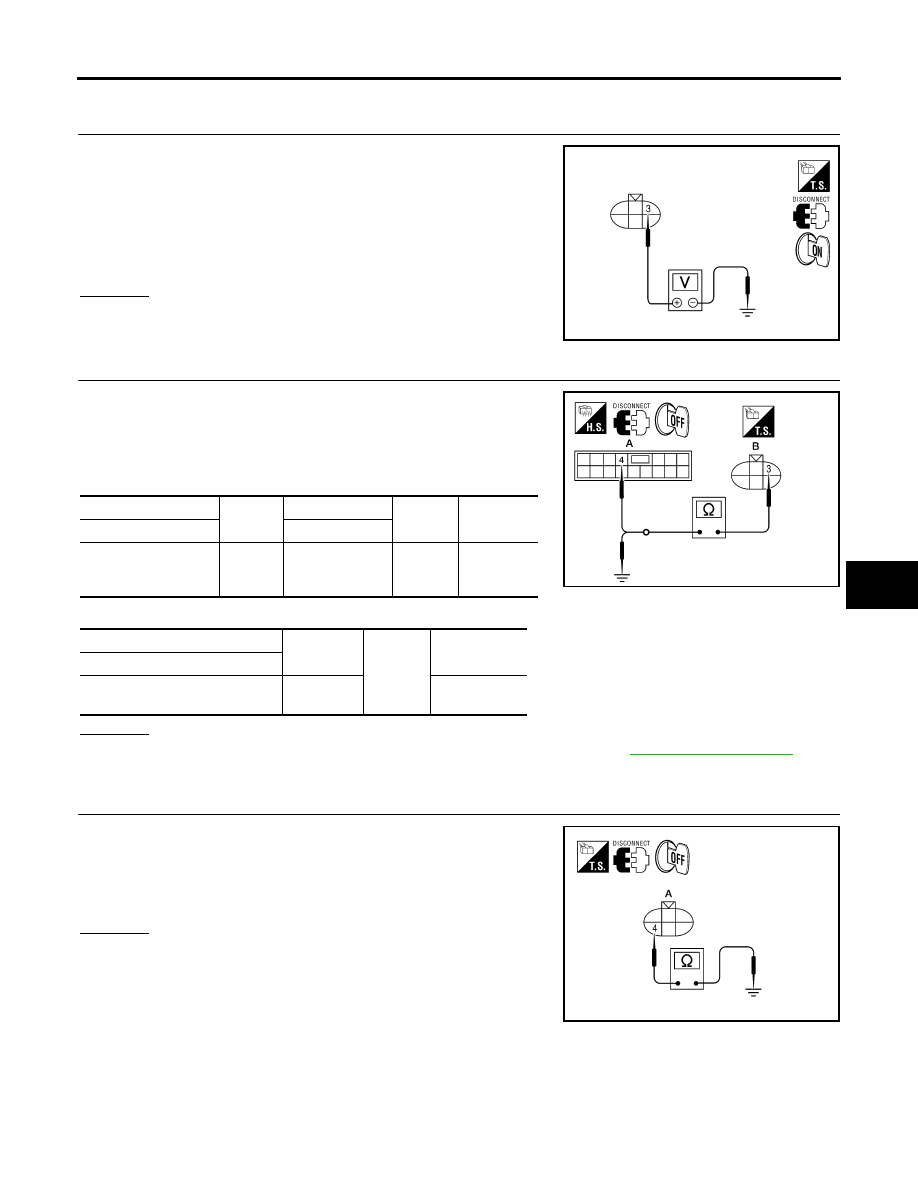

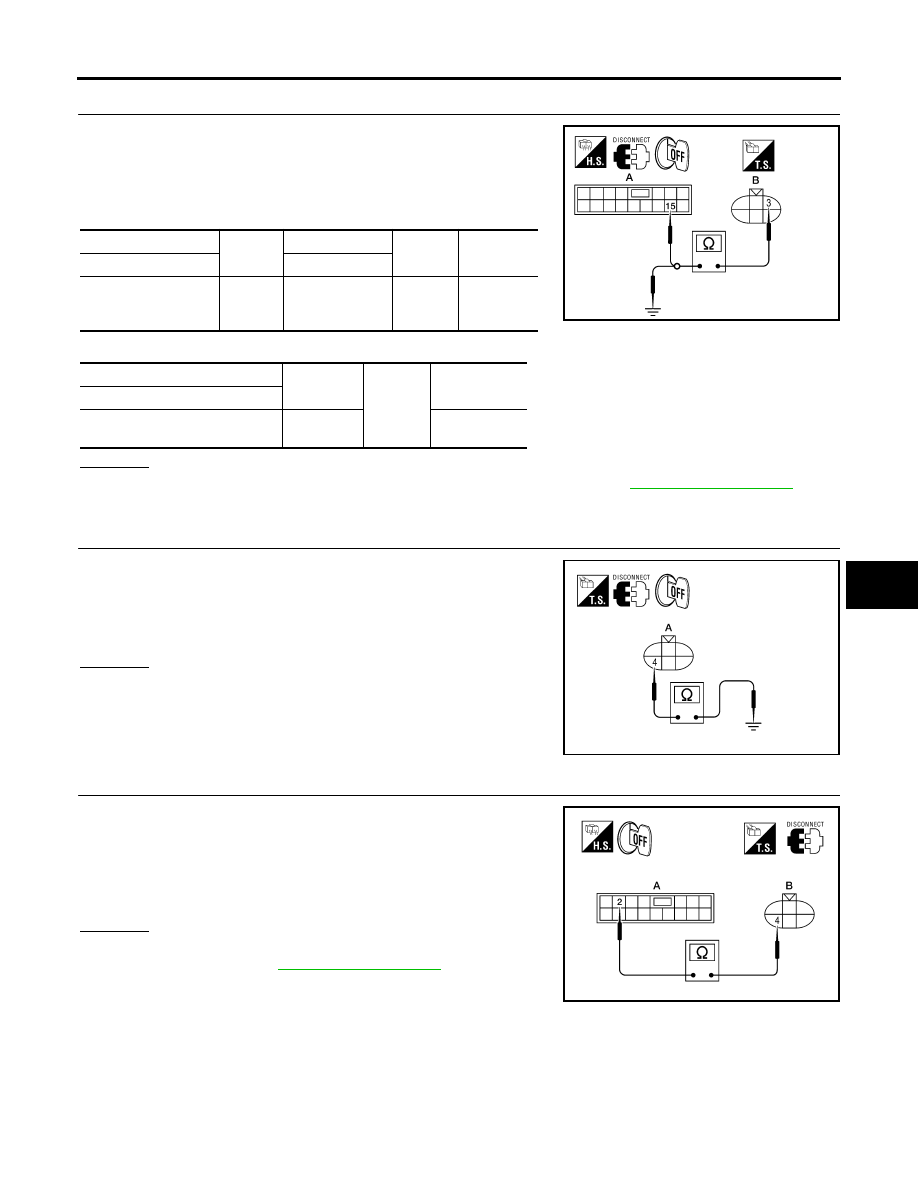

2.

CHECK HARNESS CONTINUITY

1.

Turn ignition switch OFF.

2.

Disconnect main power window and door lock/unlock switch.

3.

Check continuity between front power window motor LH connec-
tor and main power window and door lock/unlock switch connec-
tor.

4.

Check continuity between front power window motor LH connector and ground.

OK or NG

OK

>> Replace main power window and door lock/unlock switch. Refer to

EI-26, "FRONT DOOR"

 .

NG

>> Repair or replace harness.

3.

CHECK ENCODER GROUND

1.

Turn ignition switch OFF.

2.

Check continuity between front power window motor LH connec-
tor D9 terminal 4 and ground.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 4.

4.

CHECK ENCODER GROUND CIRCUIT

1.

Disconnect main power window and door lock/unlock switch.

2.

Check continuity between front power window motor LH connec-
tor D9 (B) terminal 4 and main power window and door lock/
unlock switch connector D7 (A) terminal 2.

OK or NG

OK

>> Replace main power window and door lock/unlock

switch. Refer to

EI-26, "FRONT DOOR"

 .

NG

>> Repair or replace harness.

Connector

Terminal

Connector

Terminal

Continuity

A

B

Main power window

and door lock/unlock

switch: D7

15

Front power win-

dow motor LH:

D9

3

Yes

Connector

Terminal

Ground

Continuity

B

Front power window motor LH:

D9

3

No

LIIA2783E

4 - Ground

: Continuity should exist.

LIIA2776E

4 - 2

: Continuity should exist.

LIIA2784E

GW-40

POWER WINDOW SYSTEM

2007 Pathfinder

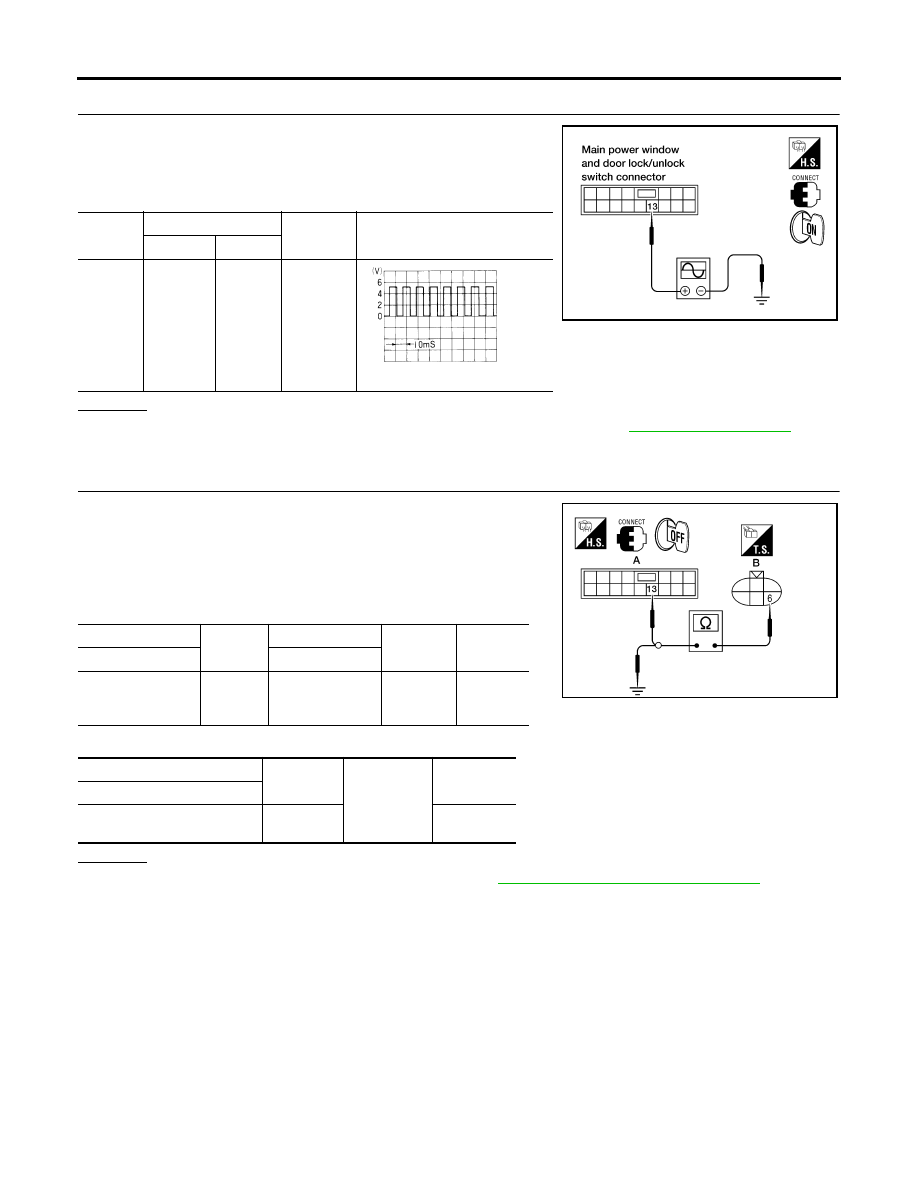

5.

CHECK ENCODER SIGNAL

1.

Connect front power window motor LH.

2.

Turn ignition switch ON.

3.

Check the signal between main power window and door lock/
unlock switch connector and ground with oscilloscope.

OK or NG

OK

>> Replace main power window and door lock/unlock switch. Refer to

EI-26, "FRONT DOOR"

 .

NG

>> GO TO 6.

6.

CHECK ENCODER CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect front power window motor LH and main power win-
dow and door lock/unlock switch.

3.

Check continuity between front power window motor LH connec-
tor and main power window and door lock/unlock switch connec-
tor.

4.

Check continuity between front power window motor LH connector and ground.

OK or NG

OK

>> Replace front power window motor LH. Refer to

GW-62, "Front Door Glass Regulator"

 .

NG

>> Repair or replace harness.

Connec-

tor

Terminals

Condition

Signal

(+)

(-)

D7

13

Ground

Opening

LIIA0364E

OCC3383D

Connector

Terminal

Connector

Terminal

Continuity

A

B

Main power win-

dow and door lock/

unlock switch: D7

13

Front power win-

dow motor LH:

D9

6

Yes

Connector

Terminal

Ground

Continuity

B

Front power window motor

LH: D9

6

No

LIIA2785E

POWER WINDOW SYSTEM

GW-41

C

D

E

F

G

H

J

K

L

M

A

B

GW

2007 Pathfinder

Encoder Circuit Check Front RH

EIS00B74

1.

CHECK POWER WINDOW MOTOR RH POWER SUPPLY

1.

Turn ignition switch OFF.

2.

Disconnect front power window motor RH.

3.

Turn ignition switch ON.

4.

Check voltage between front power window motor RH connector
D104 terminal 3 and  ground.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 2.

2.

CHECK HARNESS CONTINUITY

1.

Turn ignition switch OFF.

2.

Disconnect power window and door lock/unlock switch RH.

3.

Check continuity between front power window motor RH con-
nector and power window and door lock/unlock switch RH con-
nector.

4.

Check continuity between front power window motor RH connector and ground.

OK or NG

OK

>> Replace main power window and door lock/unlock switch. Refer to

EI-26, "FRONT DOOR"

 .

NG

>> Repair or replace harness.

3.

CHECK ENCODER GROUND

1.

Turn ignition switch OFF.

2.

Check continuity between front power window motor RH con-
nector D104 terminal 4 and ground.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 4.

3 - Ground

: Approx. 10V

LIIA2782E

Connector

Terminal

Connector

Terminal

Continuity

A

B

Power window and

door lock/unlock

switch RH: D105

4

Front power win-

dow motor RH:

D104

3

Yes

Connector

Terminal

Ground

Continuity

B

Front power window motor RH:

D104

3

No

LIIA2789E

4 - Ground

: Continuity should exist.

LIIA2776E

GW-42

POWER WINDOW SYSTEM

2007 Pathfinder

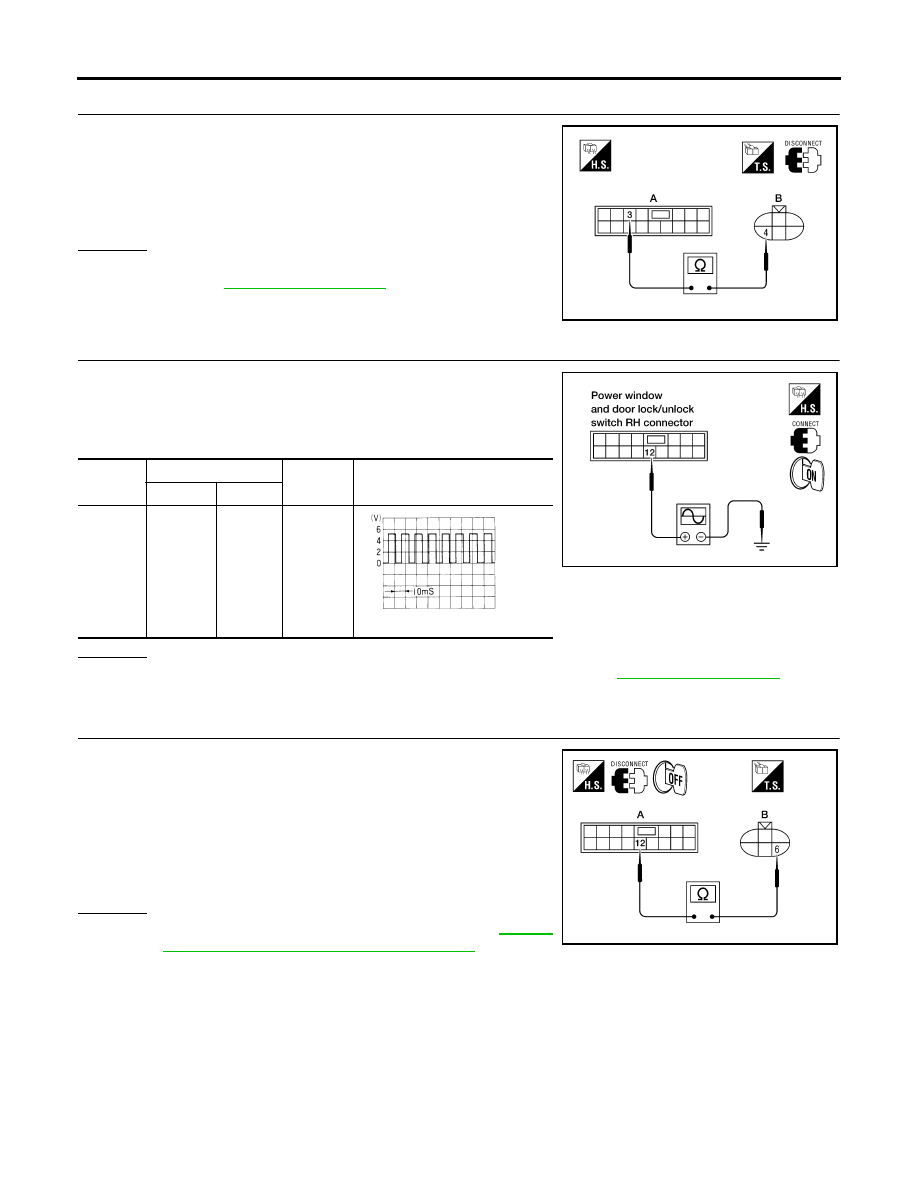

4.

CHECK ENCODER GROUND CIRCUIT

1.

Disconnect power window and door lock/unlock switch RH.

2.

Check continuity between front power window motor RH con-
nector D104 (B) terminal 4 and power window and door lock/
unlock switch RH connector D105 (A) terminal 3.

OK or NG

OK

>> Replace power window and door lock/unlock switch RH.

Refer to

EI-26, "FRONT DOOR"

  .

NG

>> Repair or replace harness.

5.

CHECK ENCODER SIGNAL

1.

Connect front power window motor RH.

2.

Turn ignition switch ON.

3.

Check the signal between power window and door lock/unlock
switch RH connector and ground with oscilloscope.

OK or NG

OK

>> Replace power window and door lock/unlock switch RH. Refer to

EI-26, "FRONT DOOR"

  .

NG

>> GO TO 6.

6.

CHECK ENCODER CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect front power window motor RH and power window
and door lock/unlock switch RH.

3.

Check continuity between front power window motor RH con-
nector D104 (B) terminal 6 and power window and door lock/
unlock switch RH connector D105 (A) terminal 12.

OK or NG

OK

>> Replace front power window motor RH. Refer to

GW-61,

"FRONT DOOR GLASS AND REGULATOR"

  .

NG

>> Repair or replace harness.

4 - 3

: Continuity should exist.

LIIA2780E

Connec-

tor

Terminals

Condition

Signal

(+)

(-)

D105

12

Ground

Opening

LIIA1267E

OCC3383D

6 - 12

: Continuity should exist.

LIIA2790E

POWER WINDOW SYSTEM

GW-43

C

D

E

F

G

H

J

K

L

M

A

B

GW

2007 Pathfinder

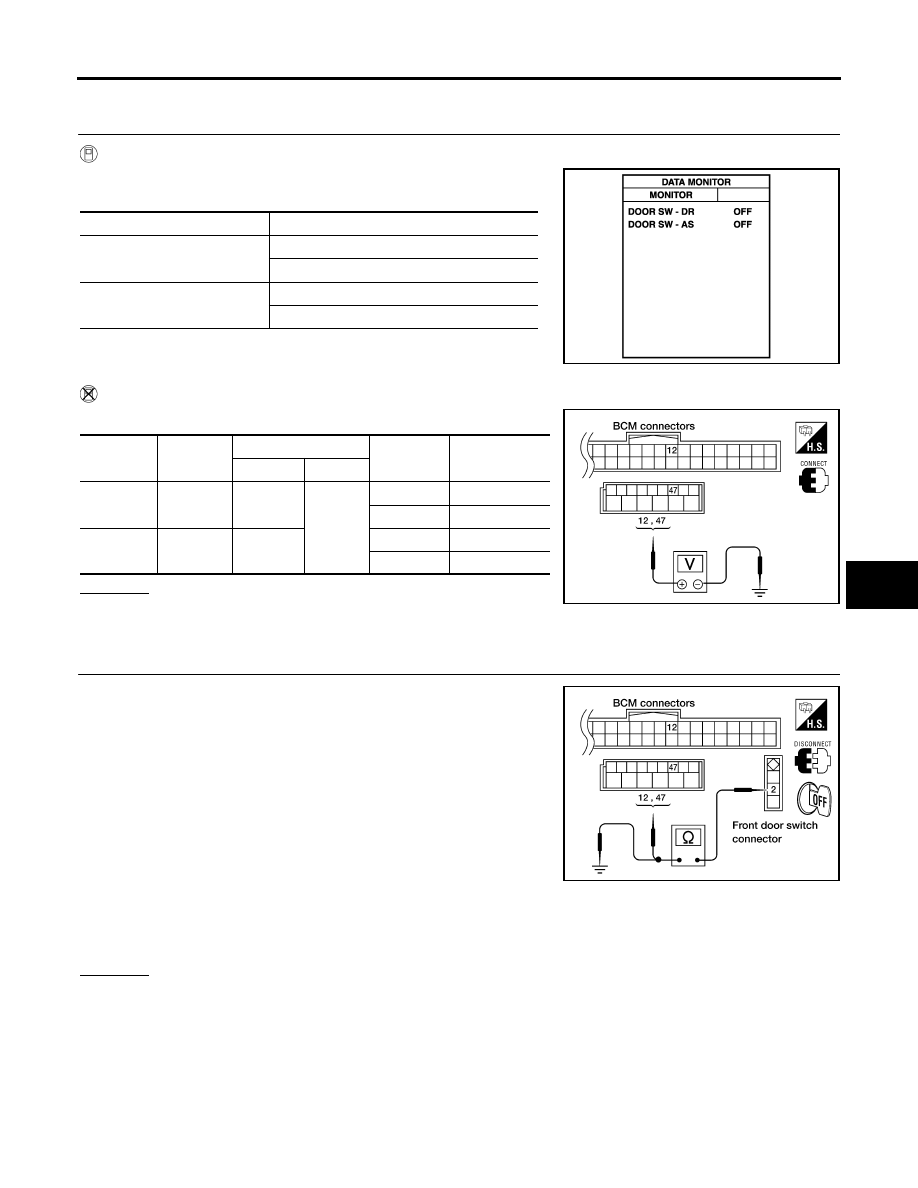

Door Switch Check

EIS007RT

1.

CHECK FRONT DOOR SWITCH INPUT SIGNAL

 With CONSULT-II

Check front door switches (“DOOR SW-DR” and “DOOR SW-AS”) in
“DATA MONITOR” mode with CONSULT-II.

Without CONSULT-II

Check voltage between BCM connector and ground.

OK or NG

OK

>> Front door switch is OK.

NG

>> GO TO 2.

2.

CHECK FRONT DOOR SWITCH CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect front door switch LH or RH and BCM.

3.

Check continuity between front door switch connector B8 (LH)
or B108 (RH) terminal 2 and BCM connector M19 terminal 47
(LH) or connector M18 terminal 12 (RH).

4.

Check continuity between front door switch connector B8 (LH)
or B108 (RH) terminal 2 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace harness.

Monitor item

Condition

DOOR SW-DR

OPEN: ON

CLOSE: OFF

DOOR SW-AS

OPEN: ON

CLOSE: OFF

PIIA2464E

Item

Connector

Terminals

Condition

Voltage (V)

(Approx.)

(+)

(-)

Front RH

M18

12

Ground

OPEN

0

CLOSE

Battery voltage

Front LH

M19

47

OPEN

0

CLOSE

Battery voltage

LIIA0946E

Front LH

2 - 47

: Continuity should exist.

Front RH

2 - 12

: Continuity should exist.

2 - Ground

: Continuity should not exist.

LIIA0947E

GW-44

POWER WINDOW SYSTEM

2007 Pathfinder

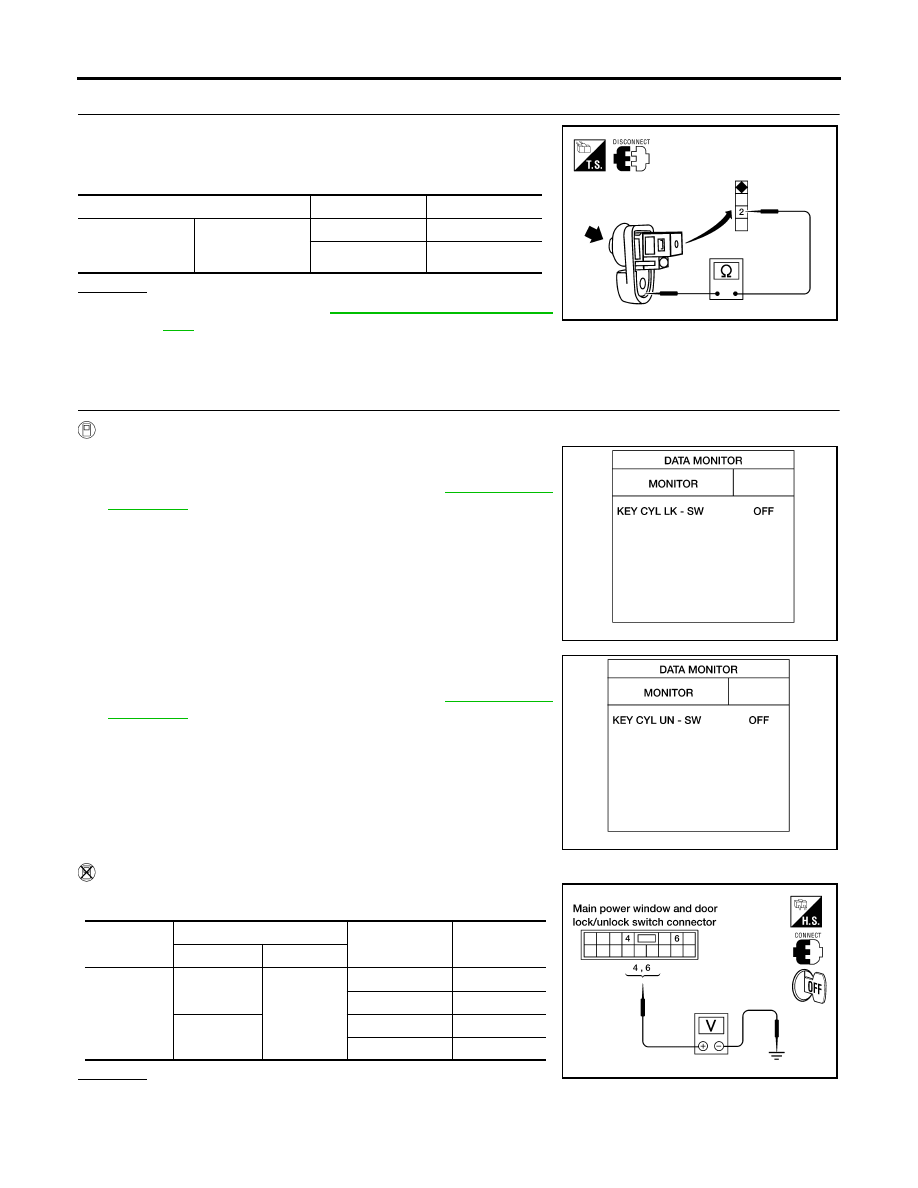

3.

CHECK DOOR SWITCH

1.

Disconnect front door switch LH or RH.

2.

Check continuity between each front door switch terminal 2 and
body ground part of front door switch.

OK or NG

OK

>> Replace BCM. Refer to

BCS-25, "Removal and Installa-

tion"

 .

NG

>> Replace malfunctioning front door switch.

Front Door Lock Assembly LH (Key Cylinder Switch) Check

EIS00B77

1.

CHECK FRONT DOOR LOCK ASSEMBLY LH (KEY CYLINDER SWITCH) INPUT SIGNAL

With CONSULT-II

●

Check front door lock assembly LH (key cylinder switch) (“KEY
CYL LK SW”) in “DATA MONITOR” mode for “POWER DOOR
LOCK SYSTEM” with CONSULT-II. Refer to

GW-29, "DATA

MONITOR"

 .

●

Check front door lock assembly LH (key cylinder switch) (“KEY
CYL UN-SW”) in “DATA MONITOR” mode for “POWER DOOR
LOCK SYSTEM” with CONSULT-II. Refer to

GW-29, "DATA

MONITOR"

 .

Without CONSULT-II

Check voltage between main power window and door lock/unlock
switch connector and ground.

OK or NG

OK

>> Front door lock assembly LH (key cylinder switch) is OK.

NG

>> GO TO 2.

Terminal

Door switch

Continuity

2

Body ground part

of front door

switch

Pushed

No

Released

Yes

LIIA2377E

“KEY CYL LK-SW” should be “ON” when key inserted
and door key cylinder is turned to lock.

LIIA0047E

“KEY CYL UN-SW” should be “ON” when key inserted
and door key cylinder was turned to unlock.

LIIA0050E

Connector

Terminals

Key position

Voltage (V)

(Approx.)

(+)

(-)

D7

6

Ground

Neutral / Unlock

5

Lock

0

4

Neutral / Lock

5

Unlock

0

LIIA1448E
