POWER WINDOW SYSTEM

GW-21

C

D

E

F

G

H

J

K

L

M

A

B

GW

2007 Pathfinder

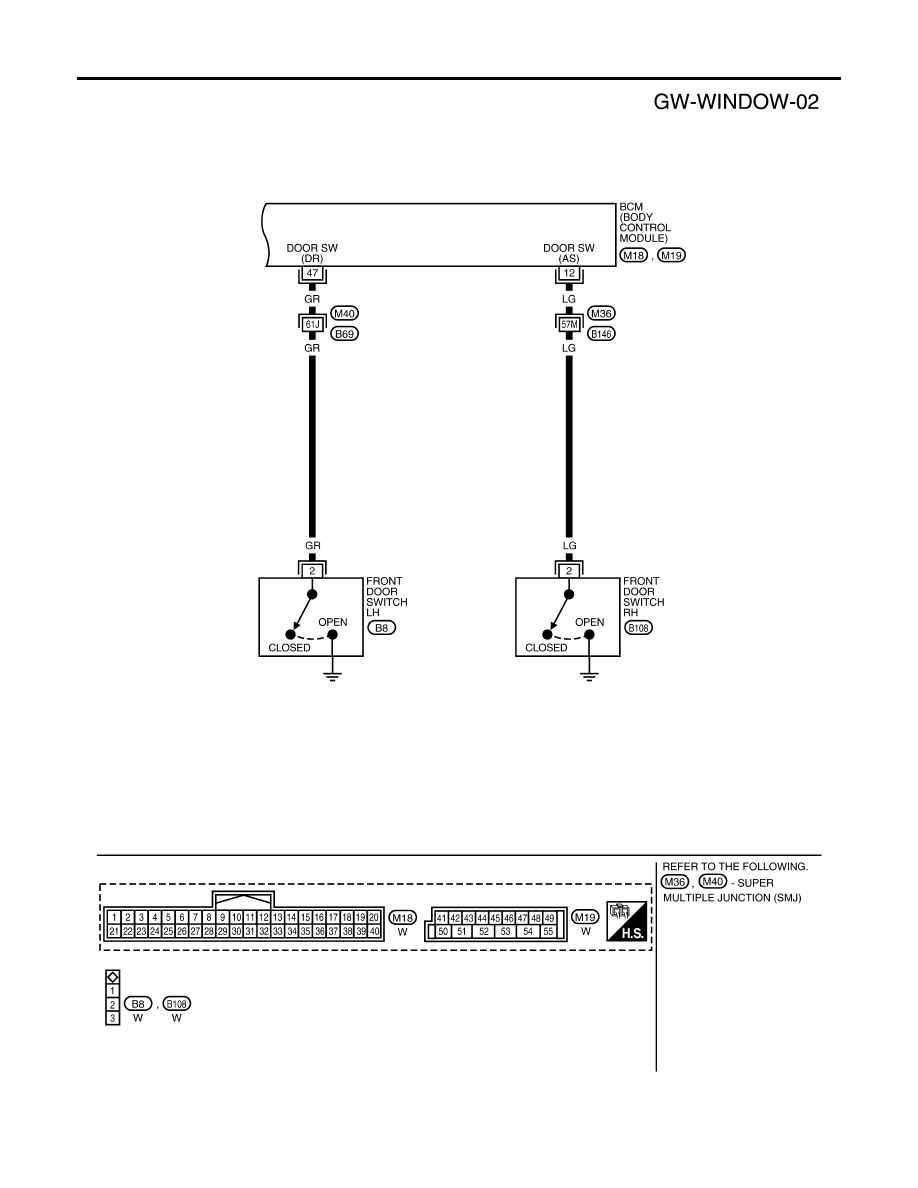

Wiring Diagram — WINDOW —

EIS007RF

WIWA2111E

GW-22

POWER WINDOW SYSTEM

2007 Pathfinder

WIWA0737E

POWER WINDOW SYSTEM

GW-23

C

D

E

F

G

H

J

K

L

M

A

B

GW

2007 Pathfinder

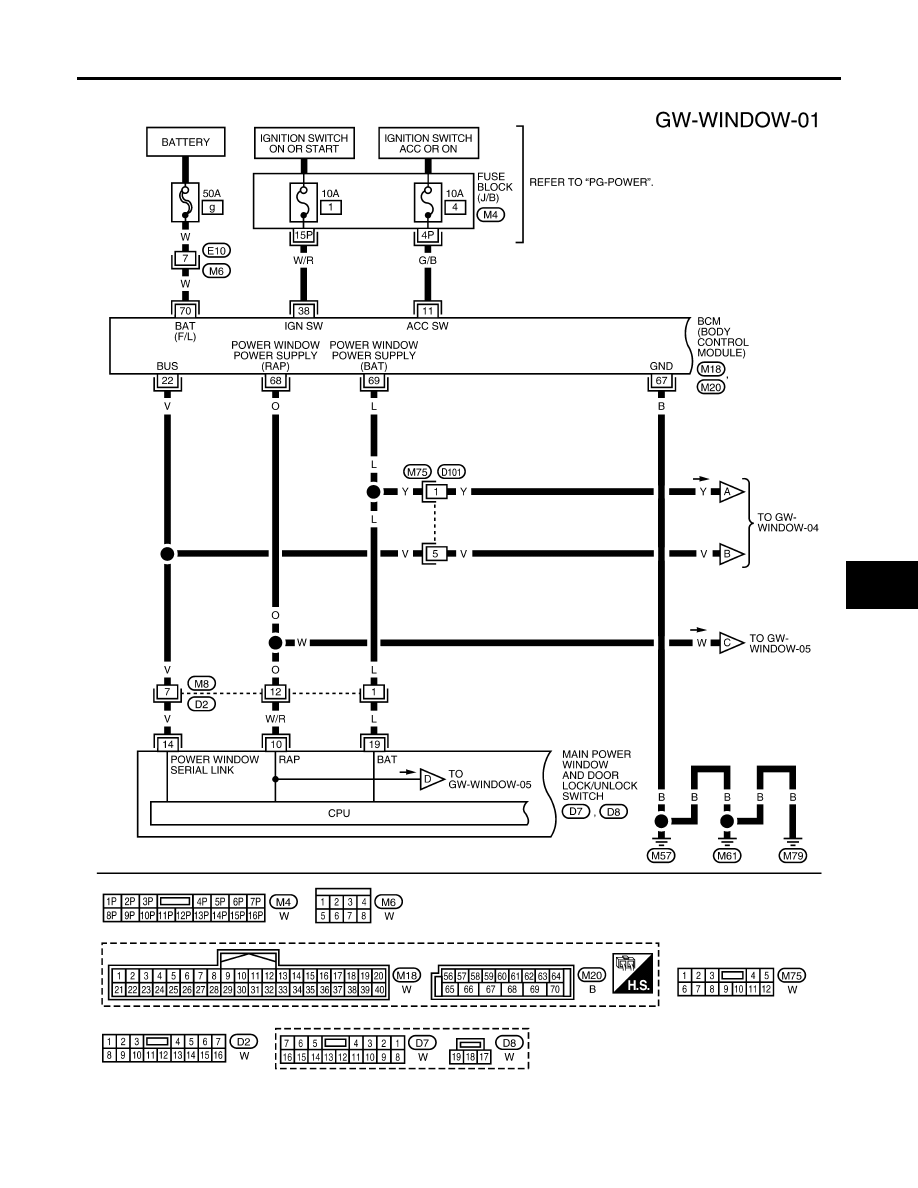

WIWA2112E

GW-24

POWER WINDOW SYSTEM

2007 Pathfinder

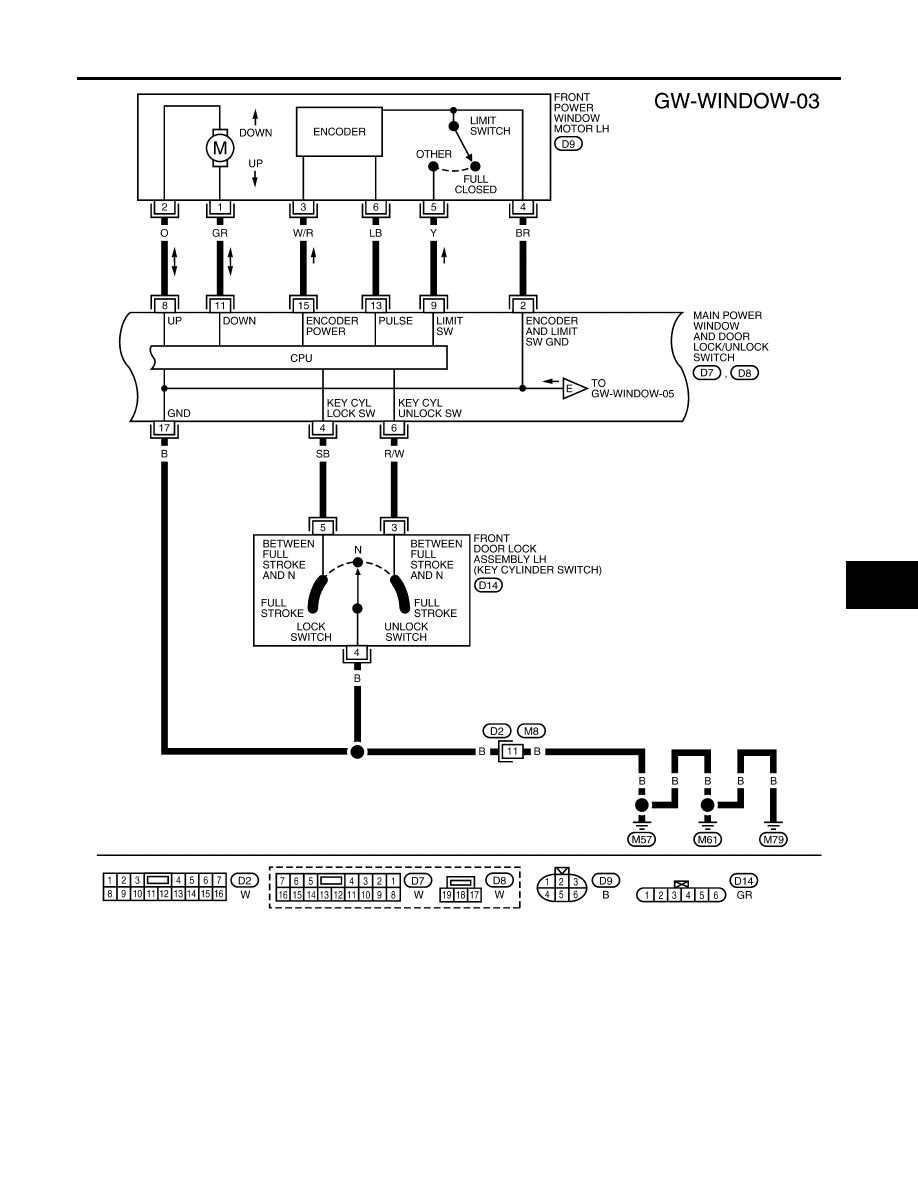

WIWA2113E

POWER WINDOW SYSTEM

GW-25

C

D

E

F

G

H

J

K

L

M

A

B

GW

2007 Pathfinder

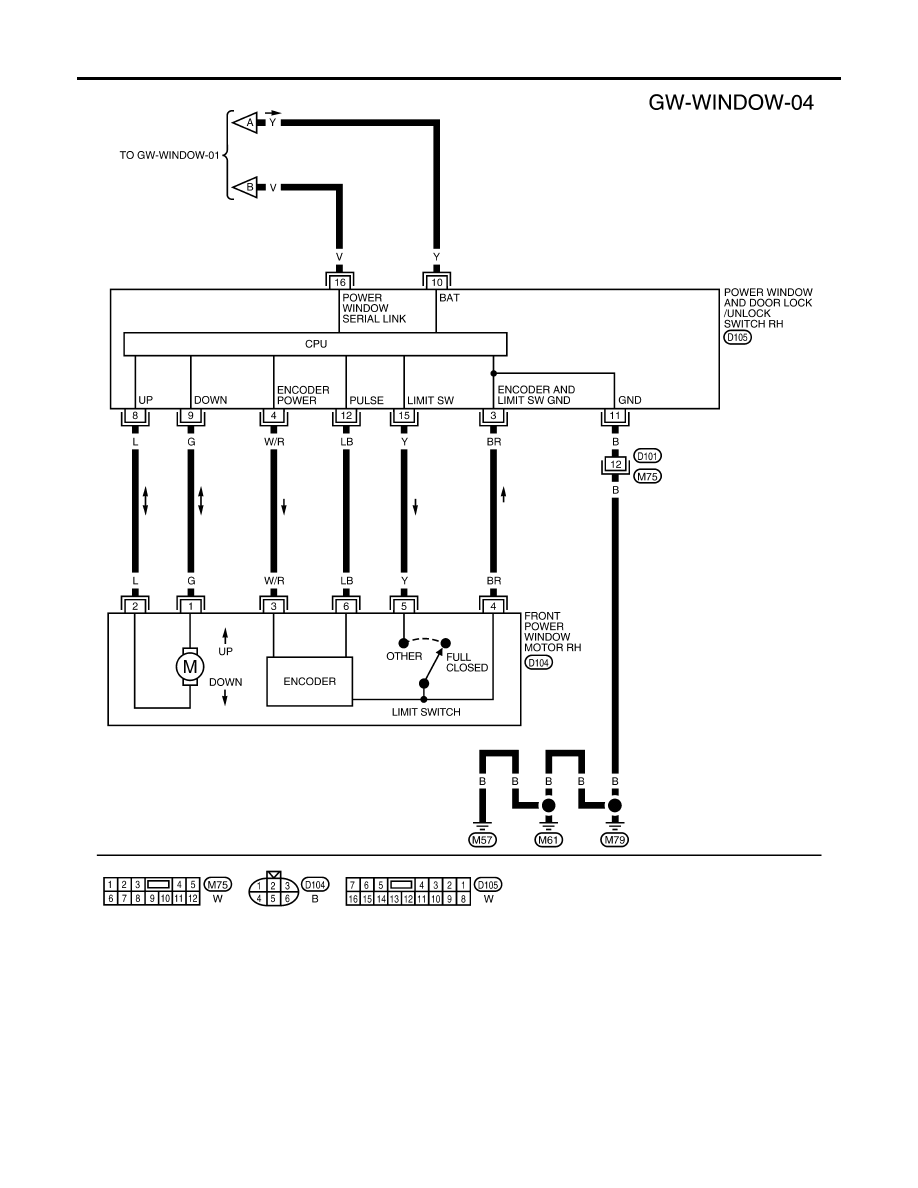

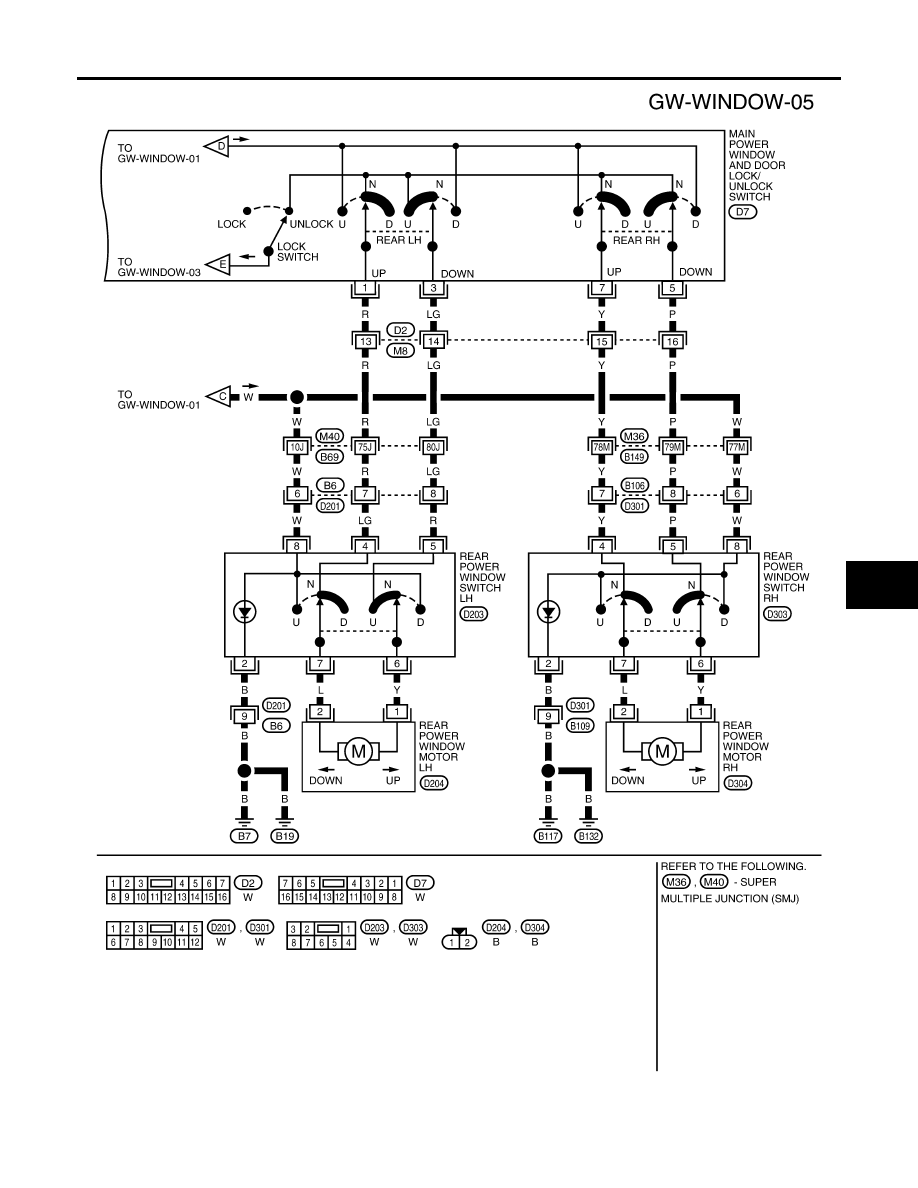

WIWA2114E

GW-26

POWER WINDOW SYSTEM

2007 Pathfinder

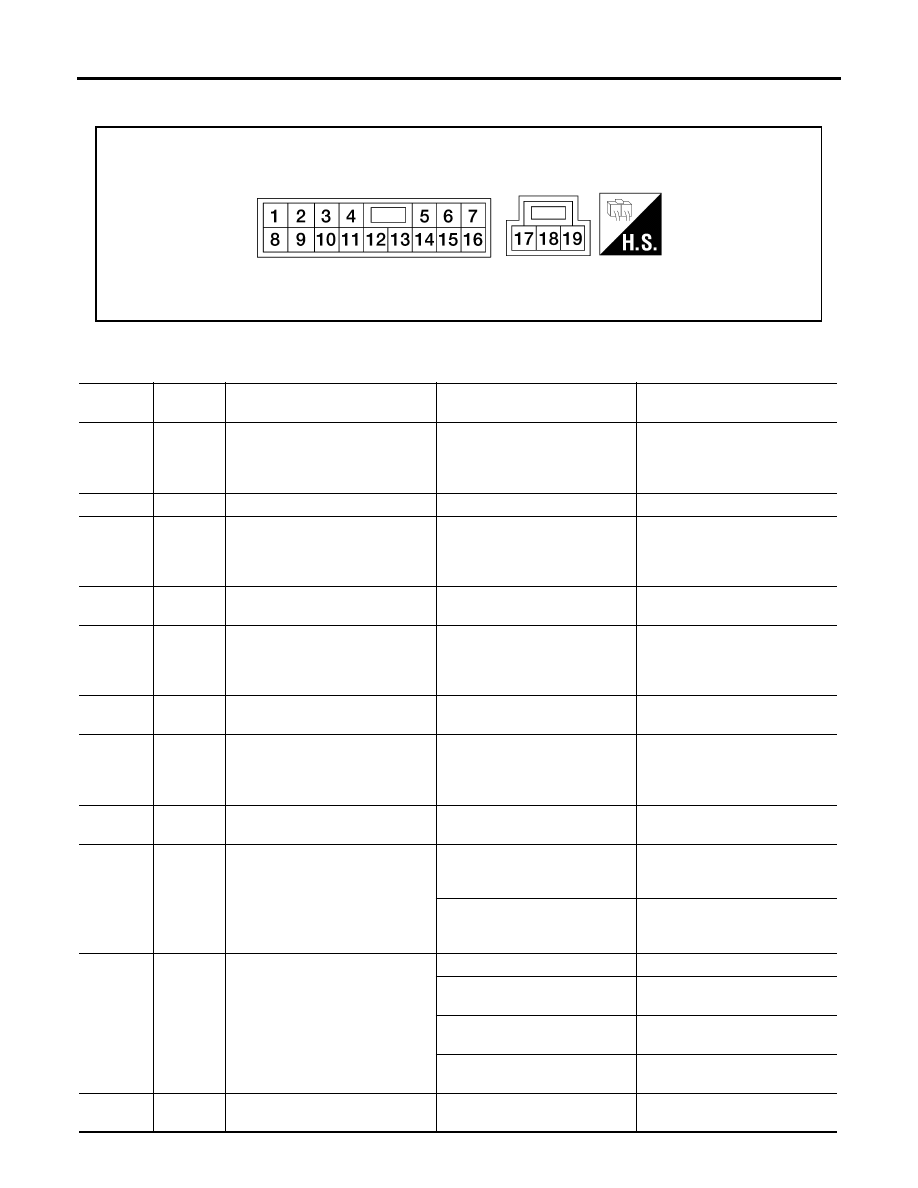

Main Power Window and Door Lock/Unlock Switch Harness Connector Terminal
Layout

EIS009A2

Terminals and Reference Values for Main Power Window and Door Lock/Unlock
Switch

EIS003TH

LIIA2455E

Terminal

Wire Color

Item

Condition

Voltage (V)

(Approx.)

1

R

Rear power window LH
UP signal

When rear LH switch in
main power window and door
lock/unlock switch is operated
UP

Battery voltage

2

BR

Limit switch and encoder ground

—

 0

3

LG

Rear power window LH DOWN sig-
nal

When rear LH switch in
main power window and door
lock/unlock switch is operated
DOWN

Battery voltage

4

SB

Front door lock assembly LH (key
cylinder switch) lock signal

Key position
(Neutral

→

 Locked)

5

→

 0

5

P

Rear power window RH DOWN
signal

When rear RH switch in
main power window and door
lock/unlock switch is operated
DOWN

 Battery voltage

6

R/W

Front door lock assembly LH (key
cylinder switch) unlock signal

Key position
(Neutral

→

 Unlocked)

5

→

 0

7

Y

Rear power window RH UP signal

When rear RH switch in
main power window and door
lock/unlock switch is operated
UP

 Battery voltage

8

O

Front power window motor LH UP
signal

When power window motor is
operated UP

 Battery voltage

9

Y

Limit switch signal

Front door window LH is between
fully-open and just before fully-
closed position (ON)

0

Front door window LH is between
just before fully-closed position
and fully-closed position (OFF)

5

10

W/R

RAP signal

When ignition switch ON

Battery voltage

Within 45 second after ignition
switch is turned to OFF

Battery voltage

More than 45 second after igni-
tion switch is turned to OFF

0

When front door LH or RH open
or power window timer operates

0

11

GR

Front power window motor LH
DOWN signal

When power window motor is
operated  DOWN

 Battery voltage

POWER WINDOW SYSTEM

GW-27

C

D

E

F

G

H

J

K

L

M

A

B

GW

2007 Pathfinder

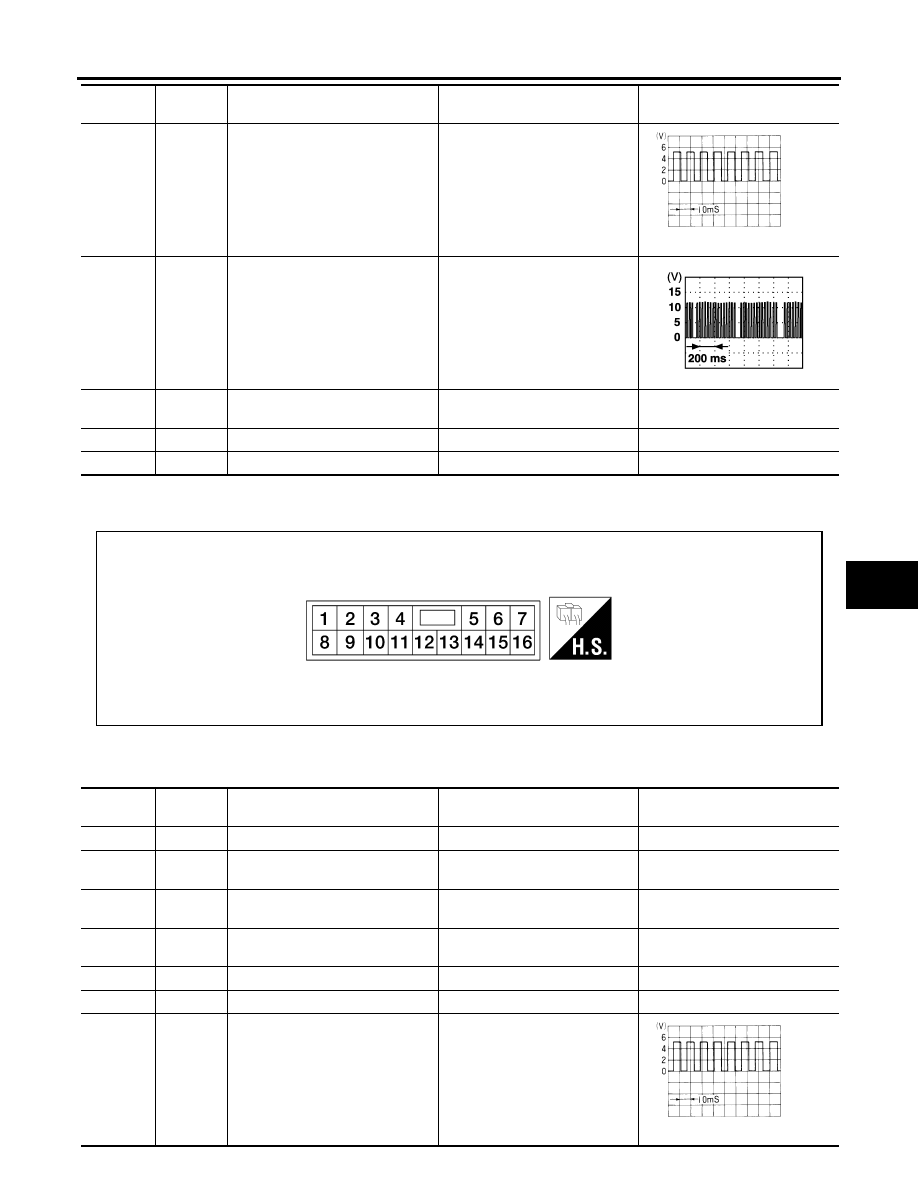

Power Window and Door Lock/Unlock Switch RH Harness Connector Terminal
Layout

EIS009A3

Terminals and Reference Values for Power Window and Door Lock/Unlock
Switch RH

EIS003TI

13

LB

Encoder pulse signal

When power window motor oper-
ates.

14

V

Power window serial link

When ignition switch ON or
power window timer operates

15

W/R

Encoder power supply

When ignition switch ON or
power window timer operates

10

17

B

Ground

—

0

19

L

Battery power supply

—

Battery voltage

Terminal

Wire Color

Item

Condition

Voltage (V)

(Approx.)

OCC3383D

PIIA2344J

LIIA2454E

Terminal

Wire Color

Item

Condition

Voltage (V)

(Approx.)

3

BR

Limit switch and encoder ground

—

 0

4

W/R

Encoder power supply

When ignition switch ON or
power window timer operates

10

8

L

Front power window motor RH UP
signal

When power window motor is
operated UP

 Battery voltage

9

G

Front power window motor RH
DOWN signal

When power window motor is
operated DOWN

 Battery voltage

10

Y

Battery power supply

—

Battery voltage

11

B

Ground

—

0

12

LB

Encoder pulse signal

When power window motor oper-
ates

OCC3383D

GW-28

POWER WINDOW SYSTEM

2007 Pathfinder

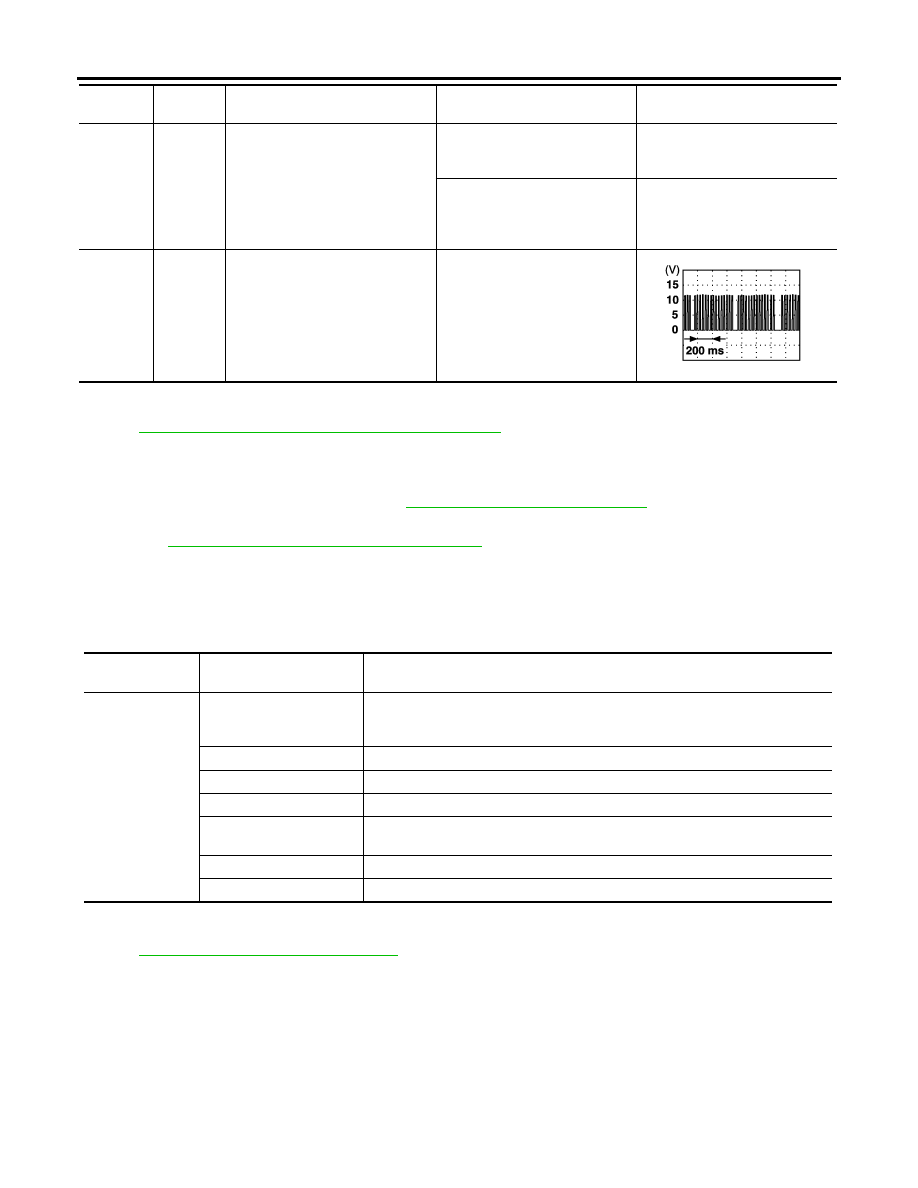

Terminals and Reference Values for BCM

EIS007RH

Refer to

BCS-12, "Terminals and Reference Values for BCM"

 .

Work Flow

EIS007RI

1.

Check the symptom and customer's requests.

2.

Understand the outline of system. Refer to

LAN-4, "SYSTEM DESCRIPTION"

 .

3.

According to the trouble diagnosis chart, repair or replace the cause of the malfunction.
Refer to

GW-29, "Trouble Diagnoses Symptom Chart"

 .

4.

Does power window system operate normally? If Yes, GO TO 5, If No, GO TO 3.

5.

Inspection end.

CONSULT-II Function (BCM)

EIS007RJ

CONSULT-II can display each diagnostic item using the diagnostic test modes shown following.

CONSULT-II START PROCEDURE

Refer to

GI-38, "CONSULT-II Start Procedure"

 .

15

Y

Limit switch signal

Front power window RH is
between fully-open and just
before fully-closed position (ON)

0

Front power window RH is
between just before fully-closed
position and fully-closed position
(OFF)

5

16

V

Power window serial link

When ignition switch is ON or
power window timer operating

Terminal

Wire Color

Item

Condition

Voltage (V)

(Approx.)

PIIA2344J

BCM diagnostic

test item

Diagnostic mode

Content

Inspection by part

WORK SUPPORT

Supports inspections and adjustments. Commands are transmitted to the BCM
for setting the status suitable for required operation, input/output signals are
received from the BCM and received data is displayed.

DATA MONITOR

Displays BCM input/output data in real time.

ACTIVE TEST

Operation of electrical loads can be checked by sending drive signal to them.

SELF-DIAG RESULTS

Displays BCM self-diagnosis results.

CAN DIAG SUPPORT

MNTR

The results of transmit/receive diagnosis of CAN communication can be read.

ECU PART NUMBER

BCM part number can be read.

CONFIGURATION

Performs BCM configuration read/write functions.
