TROUBLE DIAGNOSES

WT-11

C

D

F

G

H

I

J

K

L

M

A

B

WT

2006 Pathfinder

TROUBLE DIAGNOSES

PFP:00004

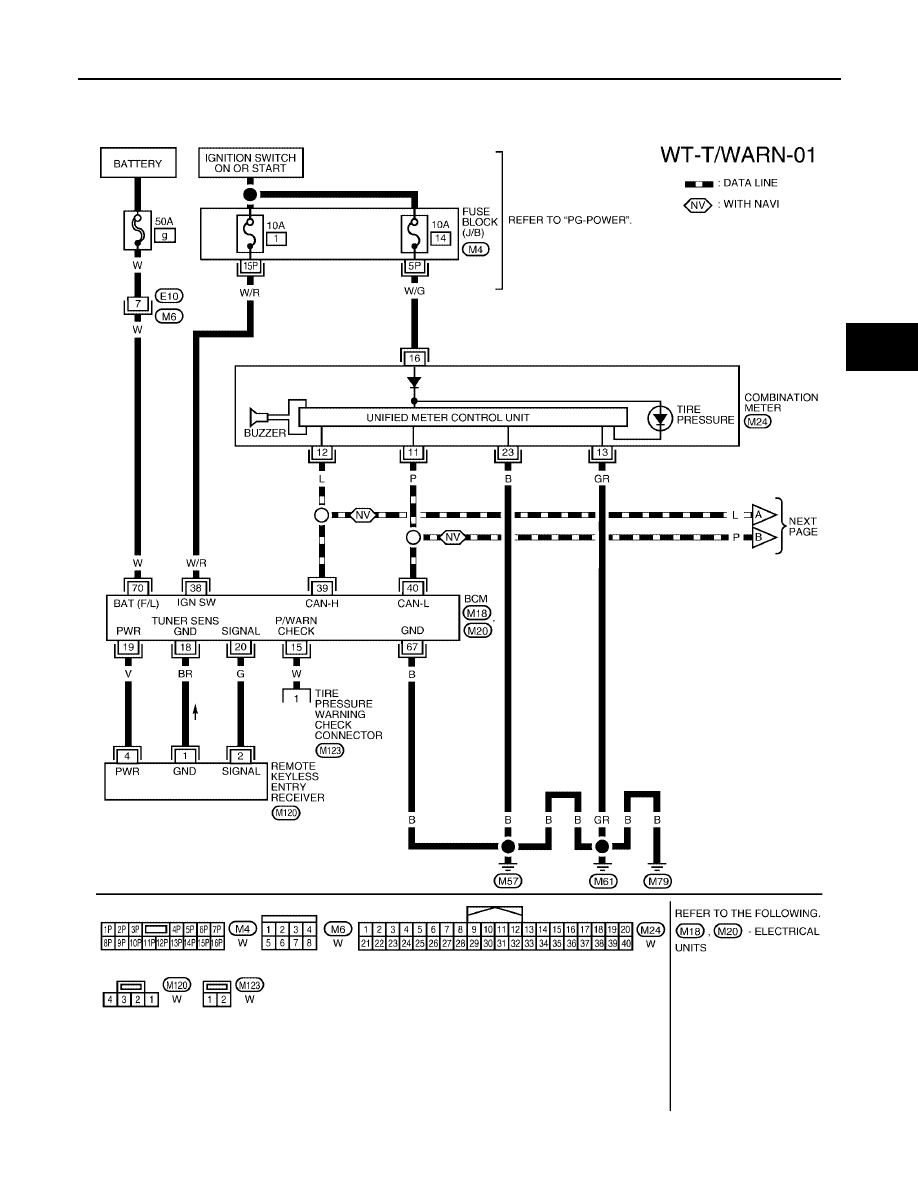

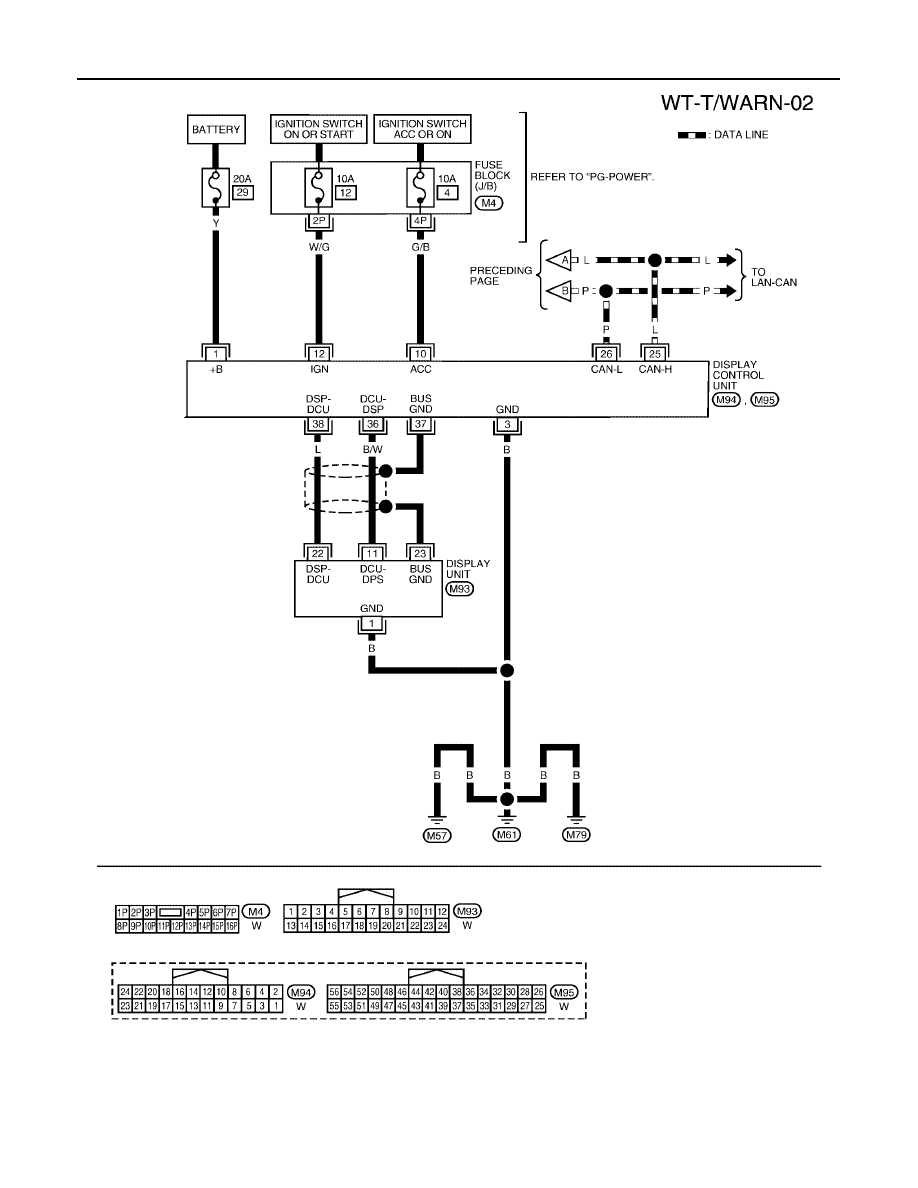

Wiring Diagram — T/WARN —

EES00241

WEWA0060E

WT-12

TROUBLE DIAGNOSES

2006 Pathfinder

WEWA0021E

TROUBLE DIAGNOSES

WT-13

C

D

F

G

H

I

J

K

L

M

A

B

WT

2006 Pathfinder

Terminal and Reference Value (BCM)

EES00242

Refer to

BCS-12, "Terminals and Reference Values for BCM"

 .

WT-14

TROUBLE DIAGNOSES

2006 Pathfinder

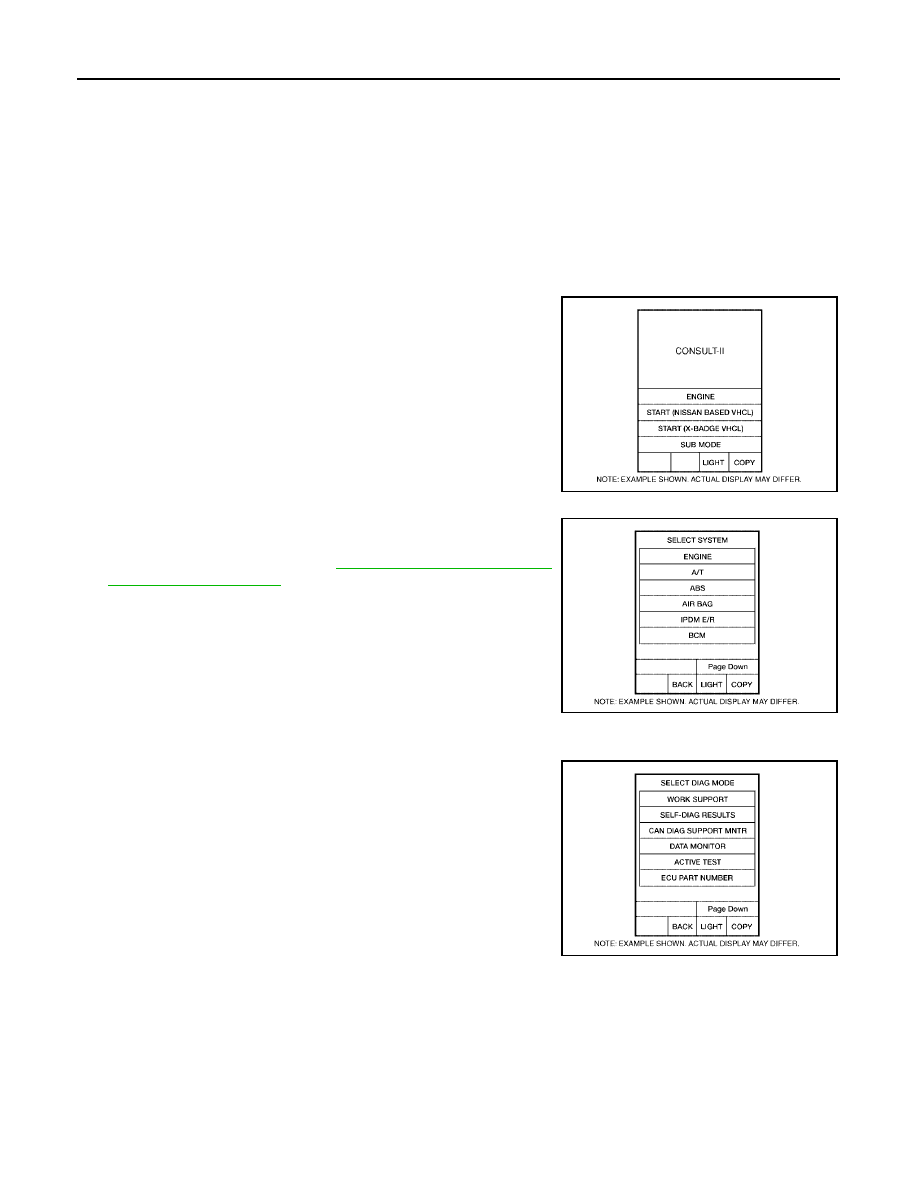

ID Registration Procedure

EES00243

ID REGISTRATION WITH TRANSMITTER ACTIVATION TOOL

NOTE:
This procedure must be done after replacement of a low tire pressure warning transmitter or BCM.
New replacement transmitters are provided "asleep" and must first be "woken up" using Transmitter
Activation Tool J-45295 before ID registration can be performed.

CAUTION:

If CONSULT-II is used with no connection of CONSULT-II CONVERTER, malfunction might be detected
during self-diagnosis depending on control unit which carries out CAN communication.

1.

With the ignition switch OFF, connect CONSULT-II and CONSULT-II CONVERTER to the data link con-
nector, then turn the ignition switch ON.

2.

Select "START (NISSAN BASED VHCL)".

3.

Touch “BCM” on "SELECT SYSTEM" screen.

NOTE:
If "BCM" is not indicated, go to

GI-40, "CONSULT-II Data Link

Connector (DLC) Circuit"

 .

4.

Select “AIR PRESSURE MONITOR” on "SELECT TEST ITEM" screen.

5.

Select “WORK SUPPORT” on "SELECT DIAG MODE" screen,
and select "ID REGIST".

BCIA0029E

BCIA0030E

BCIA0031E

TROUBLE DIAGNOSES

WT-15

C

D

F

G

H

I

J

K

L

M

A

B

WT

2006 Pathfinder

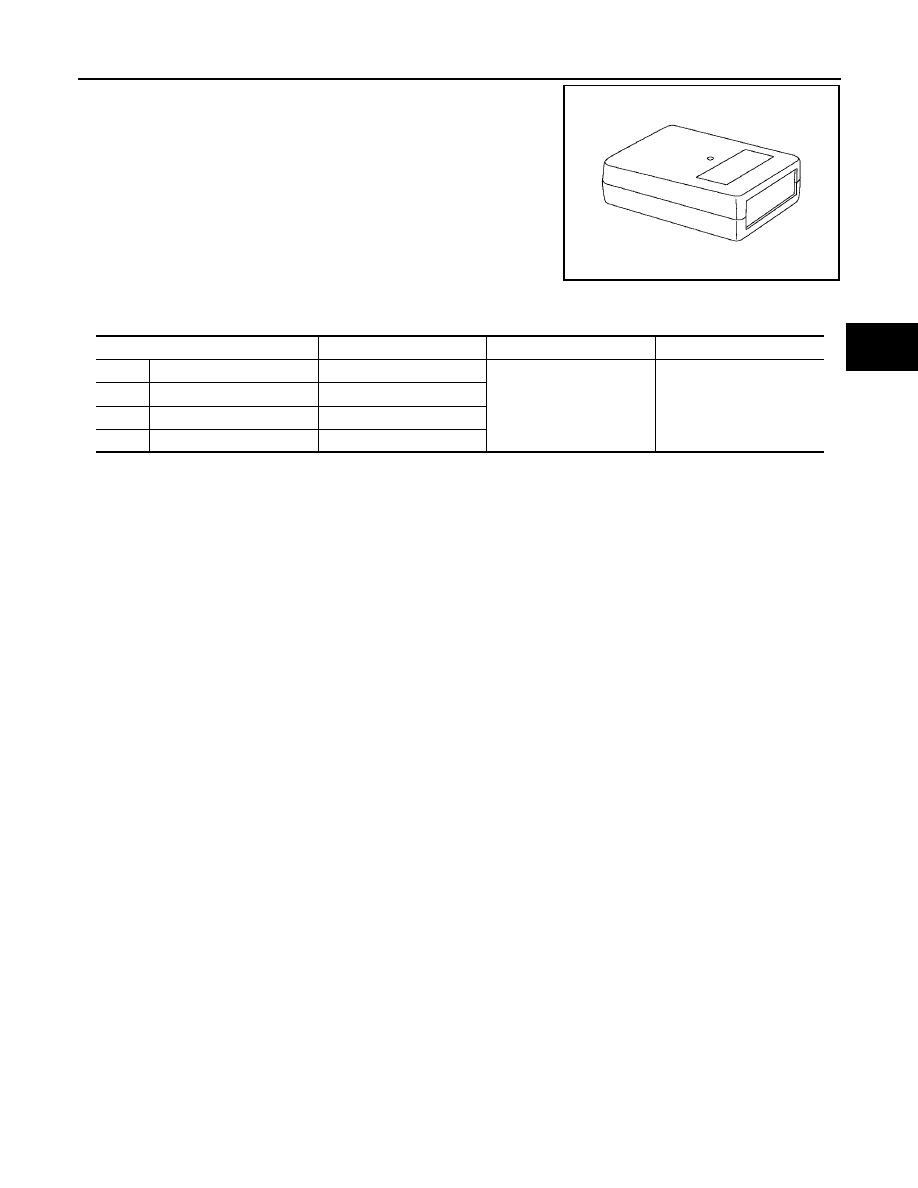

6.

With the transmitter activation tool (J-45295) pushed against the
front left transmitter position of the tire air valve, press the button
for 5 seconds.

7.

Register the IDs in order from FR LH, FR RH, RR RH and RR LH. When ID registration of each wheel has
been completed, a buzzer sounds and the warning lamp flashes.

8.

After completing all ID registrations, press “END” to complete the procedure.

NOTE:
Be sure to register the IDs in order from FR LH, FR RH, RR RH, to RR LH, or the self-diagnostic results dis-
play will not function properly.

Tool number

:

—

(J-45295)

SEIA0101E

Activation tire position

Buzzer

Hazard warning lamp

CONSULT-II

1

Front LH

Once

2 times flashing

“YET”

↓

“DONE”

2

Front  RH

2  times

3

Rear  RH

3  times

4

Rear LH

4 times

WT-16

TROUBLE DIAGNOSES

2006 Pathfinder

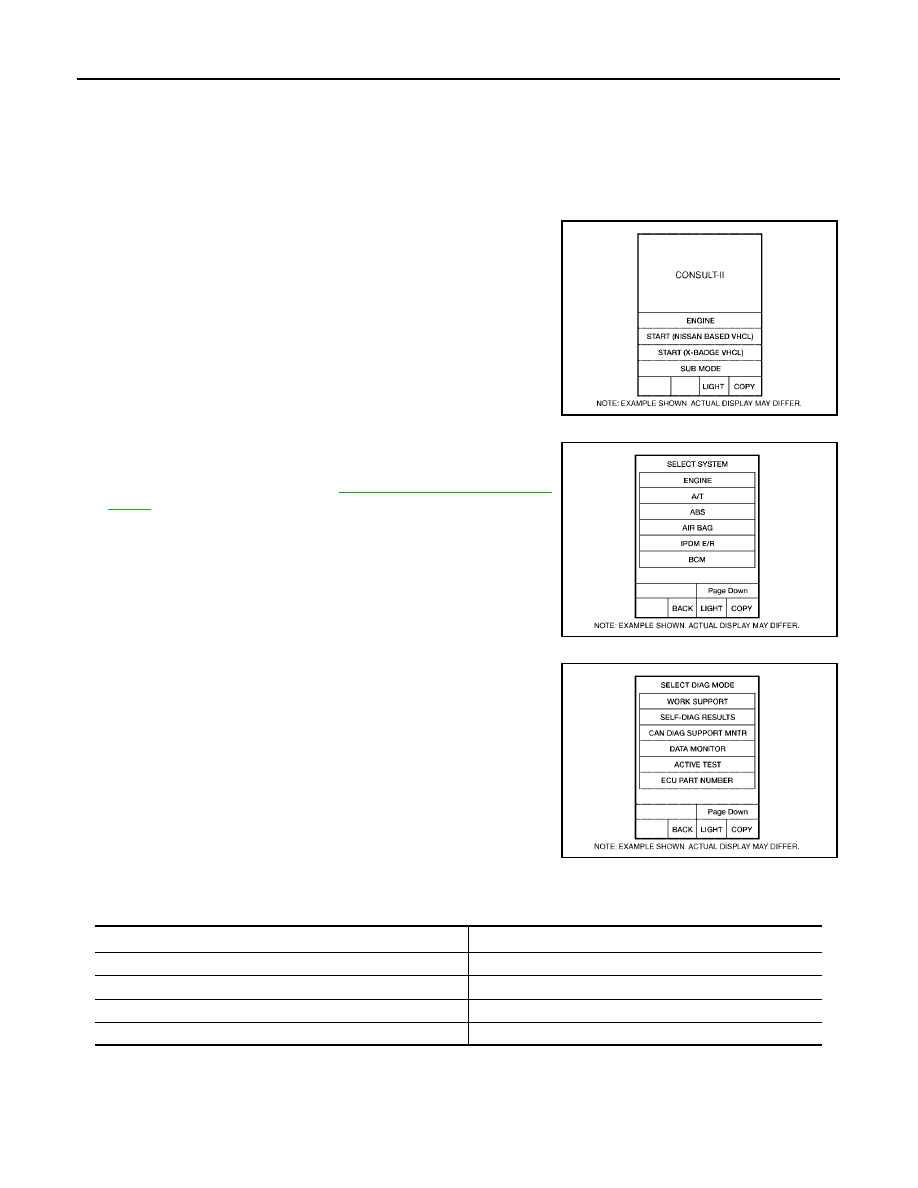

ID REGISTRATION WITHOUT TRANSMITTER ACTIVATION TOOL

NOTE:
This procedure must be done after replacement of a low tire pressure warning transmitter or BCM.
New replacement transmitters are provided "asleep" and must first be "woken up" using Transmitter
Activation Tool J-45295 before ID registration can be performed.

1.

With the ignition switch OFF, connect CONSULT-II and CONSULT-II CONVERTER to the data link con-
nector, then turn the ignition switch ON.

2.

Select "START (NISSAN BASED VHCL)".

3.

Touch “BCM” on "SELECT SYSTEM" screen.

NOTE:
If "BCM" is not indicated, go to

LAN-25, "CAN COMMUNICA-

TION"

 .

4.

Select “AIR PRESSURE MONITOR” on “SELECT TEST ITEM"
screen.

5.

Select “WORK SUPPORT” on “SELECT DIAG MODE" screen,
and select "ID REGIST".

6.

Adjust the tire pressure to the values shown in the table below for ID registration, and drive the vehicle at
15 km/h (9.4 MPH) or more for a few minutes.

7.

After completing all ID registrations, press “END” to complete the procedure.

BCIA0029E

BCIA0030E

BCIA0031E

Tire position

Tire pressure kPa (kg/cm

2

 , psi)

Front – Left

250 (2.5, 36)

Front – Right

230 (2.3, 33)

Rear – Right

210 (2.1, 30)

Rear – Left

190 (1.9, 27)

TROUBLE DIAGNOSES

WT-17

C

D

F

G

H

I

J

K

L

M

A

B

WT

2006 Pathfinder

8.

Inflate all tires to proper pressure. Refer to

WT-38, "SERVICE DATA AND SPECIFICATIONS (SDS)"

 .

Activation tire position

CONSULT-II

Front LH

“YET”

↓

“DONE”

Front RH

Rear RH

Rear LH

WT-18

TROUBLE DIAGNOSES

2006 Pathfinder

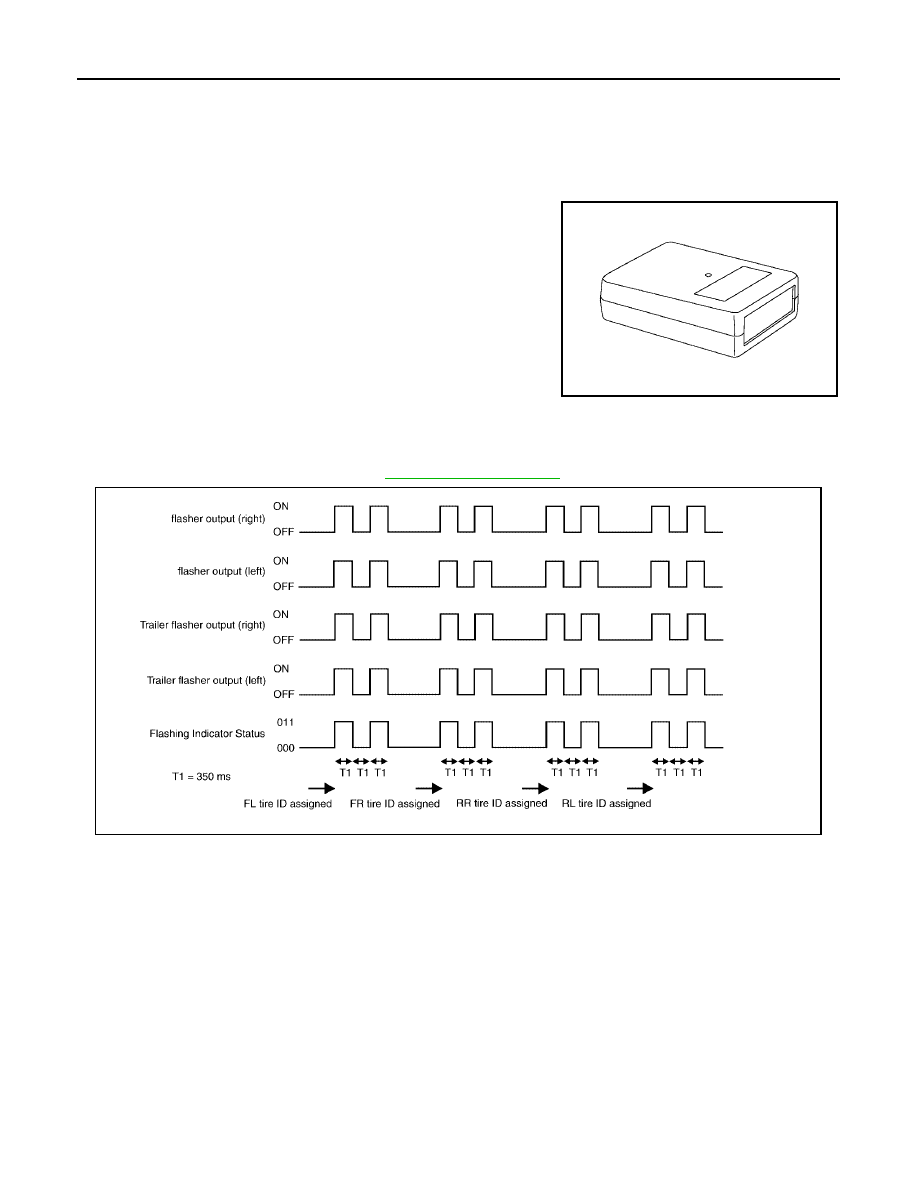

Transmitter Wake Up Operation

EES00244

WITH TRANSMITTER ACTIVATION TOOL

NOTE:
This procedure must be done after replacement of a low tire pressure warning transmitter or BCM.
New replacement transmitters are provided "asleep" and must first be "woken up" using Transmitter
Activation Tool J-45295 before ID registration can be performed.

1.

With the transmitter activation tool (J-45295) pushed against the
front left transmitter, press the button for 5 seconds.

●

With ignition switch ON, as the warning lamp flashes per the
following diagram, the respective transmitter then must be
woken up.

2.

When the BCM finishes assigning each tire ID, the BCM flashes the hazard warning lamps and trailer
flasher lamps (if equipped) and sends flashing indicator status by CAN according to the following time
chart. Please see trailer flasher specification details of trailer flashing lamps since the BCM controls trailer
flasher lamps as brake lamps. Refer to

LT-106, "TRAILER TOW"

 .

3.

After completing wake up of all transmitters, make sure low tire pressure warning lamp goes out.

Tool number

:

—

(J-45295)

SEIA0101E

LEIA0059E
