Nissan Pathfinder (2006 year). Manual - part 353

HARNESS

PG-53

C

D

E

F

G

H

I

J

L

M

A

B

PG

2006 Pathfinder

E4

E1

B/2

: Ambient sensor 1

F4

E3†

B/1

: Horn (without dual note horn)

F4

E3††

B/2

: Horn (with dual note horn)

E4

E4

Y/2

: Crash zone sensor

F2

E9

—

: Body ground

G4

E11

B/3

: Front headlamp LH

F4

E13

GR/2

: Ambient sensor 2

E2

E14

—

: Body ground

G3

E17

GR/2

: Front side marker lamp LH

D3

E18

GR/2

: Front wheel sensor LH

E2

E21

GR/2

: Brake fluid level switch

C2

E23

GR/5

: Front wiper motor

G3

E27

GR/3

: Front turn signal/park lamp LH

D3

E31

B/3

: Front pressure sensor

D3

E32

B/3

: Rear pressure sensor

D3

E49

B/6

: Active booster

G5

E101

B/2

: Front fog lamp LH

E2

E125

B/47

: ABS actuator and electric unit (control
   unit)

E2

E126

—

: Body ground

E3

E135

GR/2

: Transfer dropping resistor



C3

E141

BR/2

: Heater pump

F2

E153

W/2

: Transfer motor relay (all-mode 4WD)

F2

E154

W/2

: Transfer motor relay (all-mode 4WD)

F3

E162

B/1

: Horn

PG-54

HARNESS

2006 Pathfinder

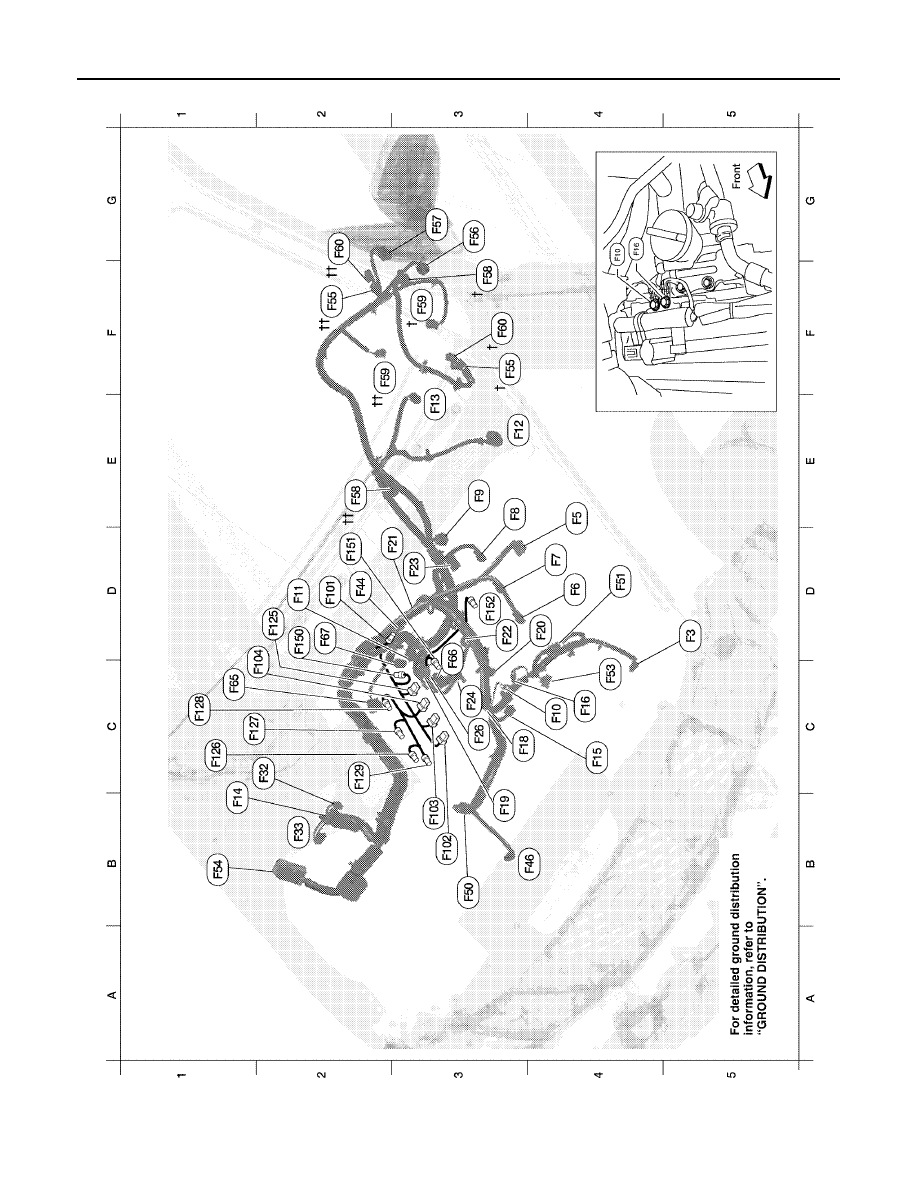

ENGINE CONTROL HARNESS

WKIA5006E

HARNESS

PG-55

C

D

E

F

G

H

I

J

L

M

A

B

PG

2006 Pathfinder

D5

F3

B/1

: A/C Compressor

E2

F58††

GR/6

: Transfer control device (all-mode 4WD)

E4

F5

B/6

: Air fuel ratio (A/F) sensor 1 (bank 2)

F3

F59†

GR/2

: Wait detection switch (part time 4WD)

D4

F6

GR/3

: Ignition coil No. 2 (with power tran-
  sistor)

F2

F59††

B/2

: Wait detection switch (all mode 4WD)

D4

F7

GR/3

: Ignition coil No. 4 (with power tran-
  sistor)

G2

F60†

GR/2

: 4LO switch (part time 4WD)

E3

F8

GR/3

: Ignition coil No. 6 (with power tran-
  sistor)

C1

F60††

GR/2

: 4LO switch (all-mode 4WD)

E3

F9

G/10

: A/T assembly

F65

B/6

: Air fuel ratio (A/F) sensor 1 (bank 1)

C4

F10

—

: Engine ground

D3

F66

GR/3

: Camshaft position sensor (PHASE) (bank 1)

D2

F11

B/3

: Crankshaft position sensor (POS)

D2

F67

L/4

: To F150

E3

F12

G/4

: Heated oxygen sensor 2 (bank 2)

Injector sub-harness

E3

F13

L/4

: Heated oxygen sensor 2 (bank 1)

D2

F101

GR/4

: To F44

B1

F14

W/24

: To E5

B3

F102

GR/2

: Fuel injector No. 1

C4

F15

L/2

: EVAP canister purge volume control
  solenoid valve

B3

F103

GR/2

: Fuel injector No. 3

C4

F16

—

: Engine ground

C1

F104

GR/2

: Fuel injector No. 5

C3

F18

GR/2

: Fuel injector No. 2

Ignition coil sub-harness

B3

F19

B/2

: VIAS control solenoid valve

D2

F125

G/8

: To F26

D4

F20

GR/2

: Fuel injector No. 4

C1

F126

GR/3

: Ignition coil No. 1 (with power transistor)

D2

F21

GR/2

: Condenser-1

C1

F127

GR/3

: Ignition coil No. 3 (with power transistor)

D3

F22

GR/2

: Fuel injector No. 6

C1

F128

GR/3

: Ignition coil No. 5 (with power transistor)

D3

F23

B/3

: Camshaft position sensor (PHASE)
  (bank 1)

C2

F129

G/2

: Intake valve timing control solenoid valve
  (bank 1)

C3

F24

GR/2

: Engine coolant temperature sensor

Knock sensor sub-harness

C3

F26

G/8

: To F125

D2

F150

L/4

: To F67

C3

F27

B/1

: Starter motor

D2

F151

B/2

: Knock sensor (bank 1)

C2

F32

W/16

: To E2

D3

F152

B/2

: Knock sensor (bank 2)

B2

F33

W/16

: To E19

B4

F39

—

: Fusible link box (battery)

D2

F44

GR/4

: To F101

B4

F46

B/3

: Power steering pressure sensor

B3

F50

B/6

: Electric throttle control actuator

D4

F51

G/2

: Intake valve timing control solenoid
   valve (bank 2)

C4

F53

B/6

: Mass air flow sensor

B1

F54

B/81

: ECM

F3

F55†

B/2

: ATP switch (all-mode 4WD)

F2

F55††

B/2

: ATP switch (part time 4WD)

G3

F56

B/8

: Terminal cord assembly (all-mode
  4WD)

G3

F57

B/2

: Transfer motor (all-mode 4WD)

F3

F58†

B/8

: Transfer control device (part time
  4WD)

PG-56

HARNESS

2006 Pathfinder

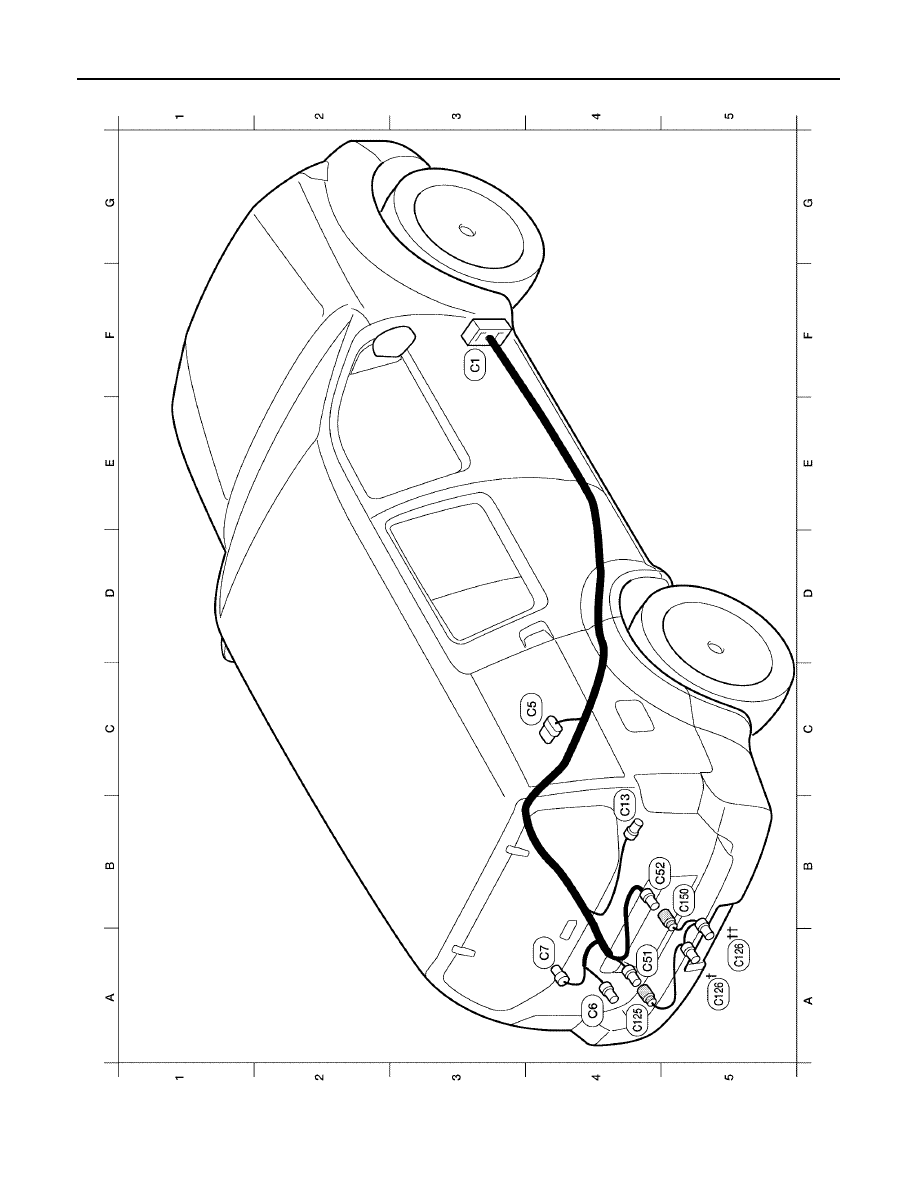

CHASSIS HARNESS

WKIA5007E

HARNESS

PG-57

C

D

E

F

G

H

I

J

L

M

A

B

PG

2006 Pathfinder

F3

C1

SMJ

: To E41

C4

C5

GR/5

: Fuel level sensor unit and fuel pump

A4

C6

B/2

: EVAP canister vent control valve

A4

C7

GR/3

: EVAP control system pressure sensor

B4

C13

GR/4

: Rear wheel sensor assembly

A4

C51

GR/6

: To C125

B4

C52

B/2

: To C150

Trailer sub-harness

A4

C125

GR/6

: To C51

A5

C126†

B/7

: Trailer (7-pin)

A5

C126††

B/4

: Trailer (4-pin)

B5

C150

B/2

: To C52

PG-58

HARNESS

2006 Pathfinder

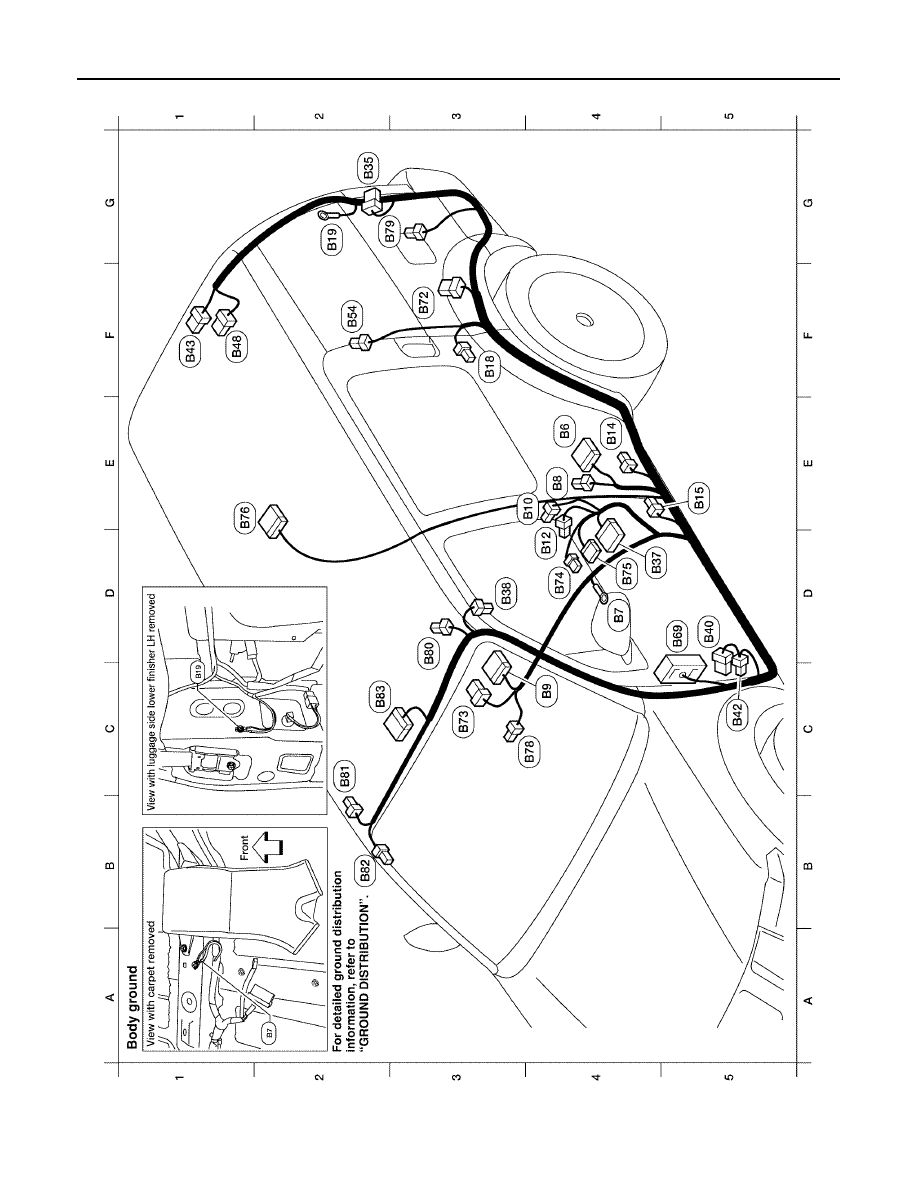

BODY HARNESS

WKIA5008E

HARNESS

PG-59

C

D

E

F

G

H

I

J

L

M

A

B

PG

2006 Pathfinder

E4

B6

W/12

: To D201

D4

B7

—

: Body ground

E4

B8

W/3

: Front door switch LH

C4

B9

Y/12

: Air bag diagnosis sensor unit

E4

B10

Y/2

: Front LH side air bag module

D4

B12

W/3

: Seat belt buckle switch LH

E4

B14

Y/2

: Front LH seat belt pre-tensioner

E5

B15

Y/2

: LH side air bag (satellite) sensor

F3

B18

W/3

: Rear door switch LH

G2

B19

—

: Body ground

G2

B35

W/6

: Rear combination lamp LH

D5

B37

W/16

: To P1

D3

B38

Y/2

: LH side front curtain air bag module

D5

B40

W/8

: To E34

C5

B42

W/2

: To E36

F1

B43

W/8

: To D401

F1

B48

W/6

: To D402

F2

B54

Y/2

: LH side rear curtain air bag module

D5

B69

SMJ

: To M40

F3

B72

W/8

: Subwoofer (with BOSE audio system)

C3

B73

B/6

: Yaw rate/side/decel G sensor

D4

B74

GR/8

: BOSE speaker amp.

D4

B75

B/24

: BOSE speaker amp.

E1

B76

W/16

: Video monitor

C4

B78

Y/2

: To B157

G3

B79

W/4

: Fuel lid lock actuator

D3

B80

W/2

: Vanity lamp LH

C2

B81

W/2

: Vanity lamp RH

B2

B82

Y/2

: RH side front curtain air bag module

C3

B83

B/10

: Sunroof motor assembly

PG-60

HARNESS

2006 Pathfinder

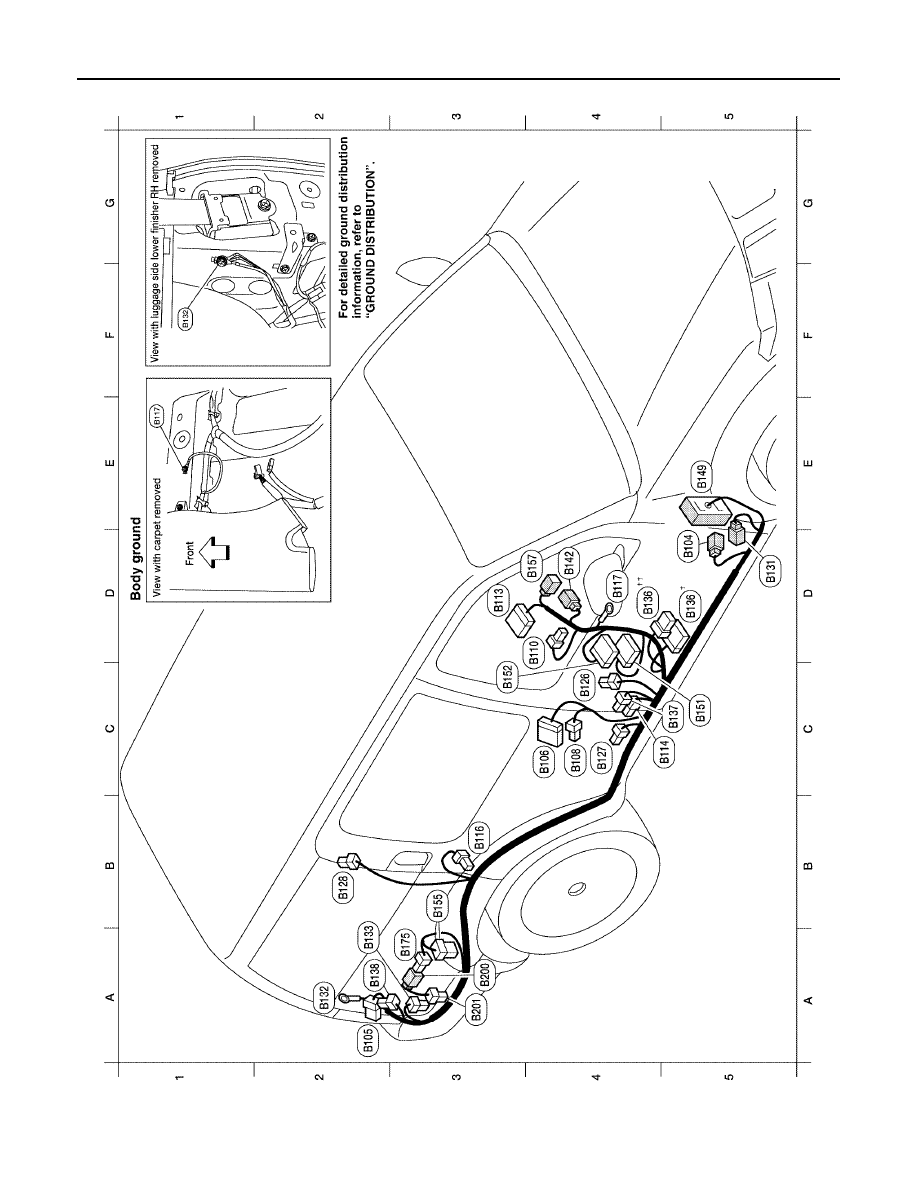

BODY NO. 2 HARNESS

WKIA5009E
