HARNESS

PG-45

C

D

E

F

G

H

I

J

L

M

A

B

PG

2006 Pathfinder

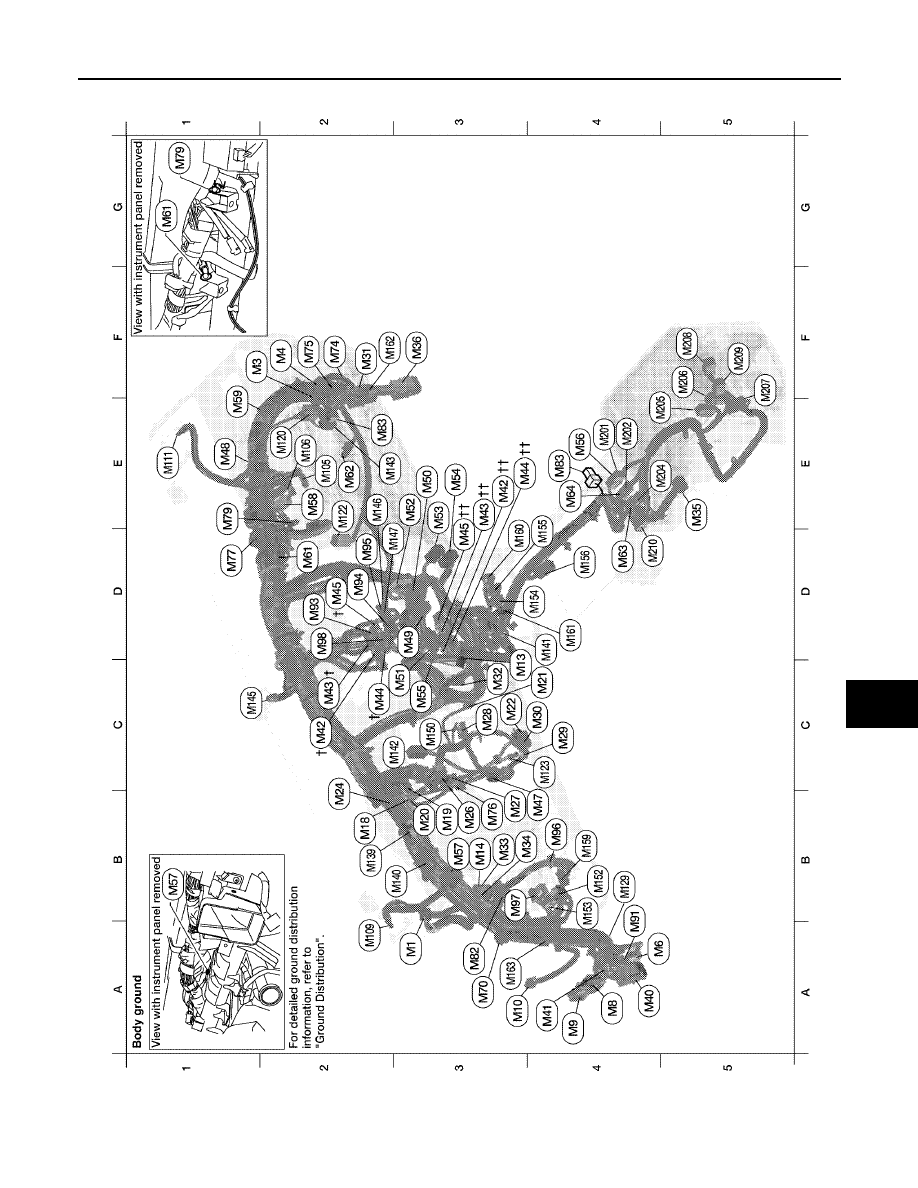

MAIN HARNESS

WKIA5000E

PG-46

HARNESS

2006 Pathfinder

A3

M1

W/12

: To R1

C2

M51

W/8

: Front blower switch

F2

M3

W/8

: Fuse block (J/B)

E3

M52

W/8

: Rear blower switch (front)

F2

M4

W/16

: Fuse block (J/B)

E3

M53

B/2

: Power socket

A5

M6

W/8

: To E10

E3

M54

GR/2

: Power socket

A4

M8

W/16

: To D2

C3

M55

W/4

: Hazard switch

A4

M9

W/24

: To D1

E4

M56

W/16

: To M201

A3

M10

Y/4

: To E29

B3

M57

 –

: Body ground

C3

M13

W/3

: Front passenger air bag OFF indicator

E2

M58

B/6

: Intake door motor

B3

M14

W/16

: Pedal adjusting control unit

E2

M59

BR/2

: Glove box lamp

B2

M18

W/40

: BCM (body control module)

D2

M61

—

: Body ground

B3

M19

W/15

: BCM (body control module)

E3

M62

B/2

: Front blower motor

B3

M20

B/15

: BCM (body control module)

D4

M63

W/6

: To M204

C4

M21

W/4

: NATS antenna amp.

D4

M64

W/6

: To M202

C3

M22

W/16

: Data link connector

A3

M70

BR/1

: To M350 (with Sirius satellite tuner)

B2

M24

W/40

: Combination meter

A3

M70

V/1

: To M350 (with XM satellite tuner)

B3

M26

W/6

: Ignition switch

F2

M74

W/16

: To D102

B3

M27

W/2

: Key switch

F2

M75

W/12

: To D101

C3

M28

W/16

: Combination switch

B3

M76

W/6

: Electric brake (pre-wiring)

C4

M29

Y/6

: Combination switch (spiral cable)

D2

M77

Y/4

: Front passenger air bag module (service
   replacement)

C4

M30

GR/8

: Combination switch (spiral cable)

E1

M79

—

: Body ground

F2

M31

SMJ

: To E152

A3

M82

W/2

: Circuit breaker-2

C3

M32

W/4

: In-vehicle sensor

E4

M83

W/4

: To B142

B3

M33

W/32

: Automatic drive positioner control unit

B4

M91

W/16

: To E26

B4

M34

W/16

: Automatic drive positioner control unit

D2

M93

W/24

: Display unit

E5

M35

Y/28

: Air bag diagnosis sensor unit

D2

M94

W/24

: Display control unit (with NAVI)

F3

M36

SMJ

: To B149

D2

M95

W/32

: Display control unit (with NAVI)

A4

M40

SMJ

: To B69

B4

M96

BR/6

: Pedal adjusting switch

A4

M41

W/12

: Pre-wiring for satellite radio tuner

B4

M97

BR/5

: Heated seat relay

A4

M41

W/12

: Satellite radio tuner

D2

M98

W/16

: AV switch

C2

M42

W/12†

: Audio unit (without NAVI)

E2

M105

Y/2

: Front passenger air bag module

E3

M42

W/
12††

: Audio unit (with NAVI)

E2

M106

O/2

: Front passenger air bag module

C2

M43

W/10†

: Audio unit (without NAVI)

B2

M109

BR/2

: Front tweeter LH

E3

M43

W/
10††

: Audio unit (with NAVI)

E1

M111

BR/2

: Front tweeter RH

C2

M44

W/6†

: Audio unit (without NAVI)

E2

M120

W/4

: Remote keyless entry receiver

E3

M44

W/6††

: Audio unit (with NAVI)

E2

M122

W/4

: Variable blower control (with ATC)

D2

M45

W/16†

: Audio unit (without NAVI)

E2

M122

B/4

: Front blower motor resistor (with MTC)

D3

M45

W/
16††

: Audio unit (with NAVI)

C4

M123

W/2

: Tire pressure warning check connector

B4

M47

W/8

: Steering angle sensor

B4

M129

BR/1

: Satellite radio tuner (with Sirius satellite
   tuner)

E1

M48

BR/2

: To M501

B4

M129

V/1

: Satellite radio tuner (with XM satellite
   tuner)

D3

M49

B/26

: Front air control

B3

M139

B/2

: Diode-1

E3

M50

W/18

: Front air control

B3

M140

B/2

: Diode-2

HARNESS

PG-47

C

D

E

F

G

H

I

J

L

M

A

B

PG

2006 Pathfinder

D4

M141

GR/8

: 4WD shift switch

C3

M142

B/6

: Mode door motor

E3

M143

B/6

: Air mix door motor (passenger)

C1

M145

B/4

: Optical sensor

E2

M146

W/2

: Intake sensor

D2

M147

B/6

: Air mix door motor (driver) (with ATC)

D2

M147

B/6

: Air mix door motor (front) (with MTC)

C3

M150

BR/2

: Ignition keyhole illumination

B4

M152

W/26

: Transfer case control unit (part time
4WD)

B4

M153

W/24

: Transfer case control unit (part time
4WD)

D4

M153

G/24

: Transfer case control unit (all-mode
4WD)

B4

M153

W/24

: Transfer case control unit (part time
4WD)

D4

M153

G/24

: Transfer case control unit (all-mode
4WD)

D4

M154

GR/6

: VDC off switch

E4

M155

W/8

: HDC switch

D4

M156

W/10

: A/T device

B2

M157

W/2

: Diode-5

B4

M159

W/16

: Door mirror remote control switch

D4

M160

BR/6

: Front heated seat switch RH

D4

M161

BR/6

: Front heated seat switch LH

F2

M162

W/2

: To B131

A3

M163

BR/6

: Rear blower motor relay

Console sub-harness

E4

M201

W/16

: To M56

E4

M202

W/6

: To M64

D4

M204

W/6

: To M63

E5

M205

GR/16

: DVD player

E5

M206

L/16

: DVD player

F5

M207

B/2

: Console power socket

F5

M208

GR/5

: Rear air control

PG-48

HARNESS

2006 Pathfinder

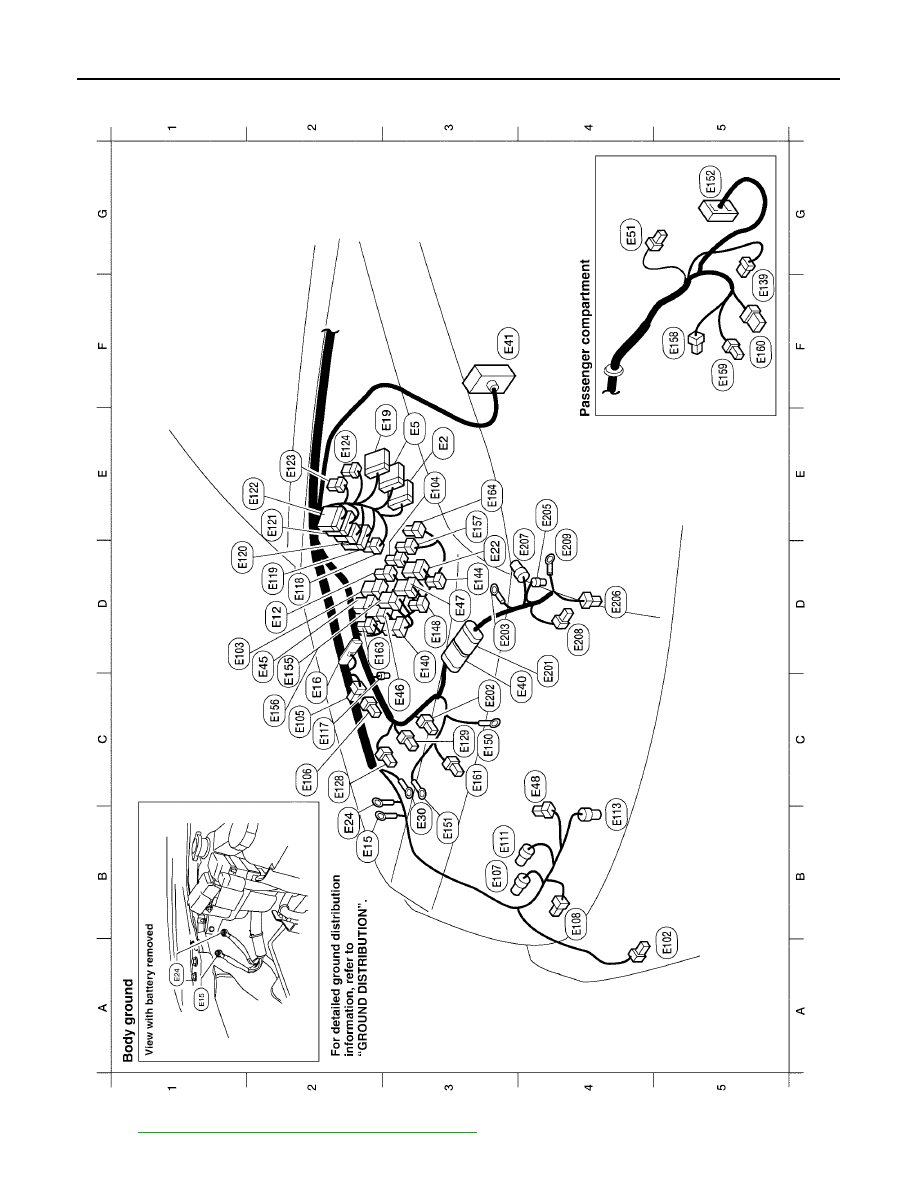

ENGINE ROOM HARNESS (RH VIEW)
Engine Compartment

Refer to

PG-52, "ENGINE ROOM HARNESS (LH VIEW)"

  for continuation of engine room harness.

WKIA5001E

HARNESS

PG-49

C

D

E

F

G

H

I

J

L

M

A

B

PG

2006 Pathfinder

E3

E2

W/16

: To F32

E2

E123

BR/8

: IPDM E/R (intelligent power distribution mod-
   ule engine room)

E3

E5

W/24

: To F14

E2

E124

B/6

: IPDM E/R (intelligent power distribution mod-
   ule engine room)

D2

E12

L/5

: Stop lamp relay

C2

E128

GR/2

: Fusible link box (battery)

B2

E15

—

: Body ground

C3

E129

BR/2

: Fusible link box (battery)

C2

E16

B/40

: ECM

F5

E139

W/8

: To B107

E3

E19

W/16

: To F33

D3

E140

BR/6

: Trailer tow relay 2

D3

E22

BR/6

: Front blower motor relay

D3

E144

 L/4

: Heater pump relay

B2

E24

—

: Body ground

D3

E148

L/4

: Trailer tow relay 1

D2

E25

BR/6

: Rear blower motor relay

C3

E150

—

: Battery ground

B3

E30

—

: Fusible link box (battery)

B3

E151

—

: Negative battery cable

D3

E40

GR/9

: To E201

G5

E152

SMJ

: To M31

F4

E41

SMJ

: To C1 (located RH rear of engine
   compartment)

C2

E155

L/4

: Transfer shut off relay (all-mode 4WD)

D3

E42

—

: Relay box

C2

E156

L/4

: Transfer shut off relay 1 (part time 4WD)

D2

E45

BR/6

: Back-up lamp relay

E3

E157

L/4

: Transfer shut off relay 2 (part time 4WD)

D3

E46

B/5

: Transfer shift high relay

F5

E158

B/1

: Fuse block (J/B)

D3

E47

B/5

: Transfer shift low relay

F5

E159

B/2

: Fuse block (J/B)

C4

E48

B/3

: Refrigerant pressure sensor

F5

E160

W/8

: Fuse block (J/B)

G4

E51

W/2

: To B104

C3

E161

B/3

: Battery current sensor

A5

E102

B/2

: Front fog lamp RH

E3

E164

L/4

: Trailer turn relay LH

D2

E103

B/5

: Daytime light relay 1

D2

E163

L/4

: Trailer turn relay RH

E3

E104

L/4

: Daytime light relay 2

Generator sub-harness

C2

E105

B/2

: Front and rear washer motor

D3

E201

GR/9

: To E40

C2

E106

BR/2

: Washer fluid level switch

C3

E202

B/1

: Fusible link box (battery)

B3

E107

B/3

: Front headlamp RH

E4

E203

—

: Body ground

B4

E108

GR/2

: Front side marker lamp RH

E4

E205

GR/3

: Generator

B3

E111

GR/3

: Front turn signal/park lamp RH

D4

E206

—

: Generator

B4

E113

GR/4

: Cooling fan motor

D4

E207

GR/1

: Starter motor

C2

E117

GR/2

: Front wheel sensor RH

D5

E208

B/3

: Oil pressure sensor

D2

E118

B/2

: IPDM E/R (intelligent power distri
  bution module engine room)

D3

E209

—

: Generator

D2

E119

W/18

: IPDM E/R (intelligent power distri
  bution module engine room)

D1

E120

W/6

: IPDM E/R (intelligent power distri
  bution module engine room)

E2

E121

BR/12

: IPDM E/R (intelligent power distri
  bution module engine room

E2

E122

W/12

: IPDM E/R (intelligent power distri
  bution module engine room)

PG-50

HARNESS

2006 Pathfinder

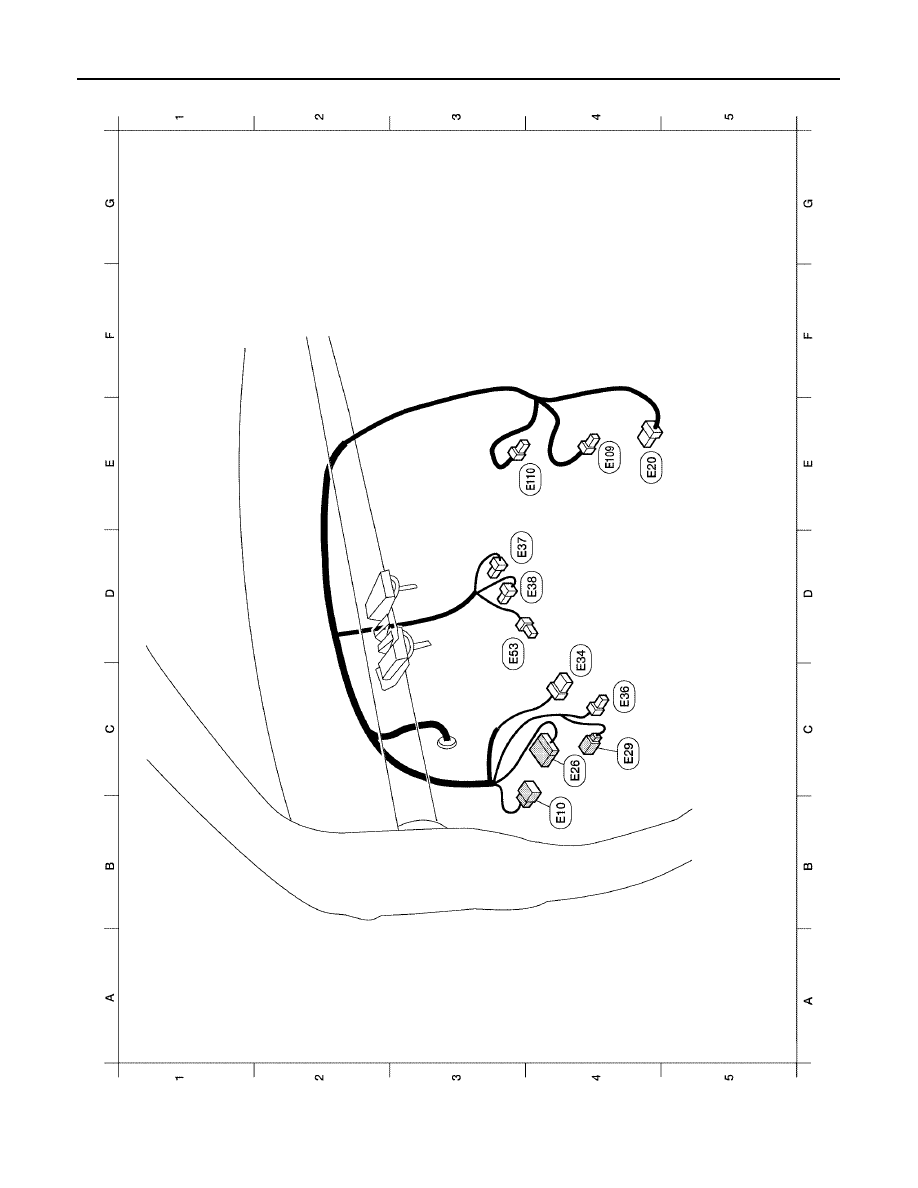

Passenger Compartment

WKIA5004E

HARNESS

PG-51

C

D

E

F

G

H

I

J

L

M

A

B

PG

2006 Pathfinder

B4

E10

W/6

: To M6

E4

E20

B/6

: Accelerator pedal position (APP)
   sensor

C4

E26

W/16

: To M91

C4

E29

Y/4

: To M10

C4

E34

W/8

: To B40

C4

E36

W/2

: To B42

D4

E37

BR/2

: ASCD brake switch

D4

E38

W/4

: Stop lamp switch

C3

E53

B/1

: Park brake switch

E4

E109

GR/2

: Pedal adjusting motor

E3

E110

W/4

: Pedal adjusting motor

PG-52

HARNESS

2006 Pathfinder

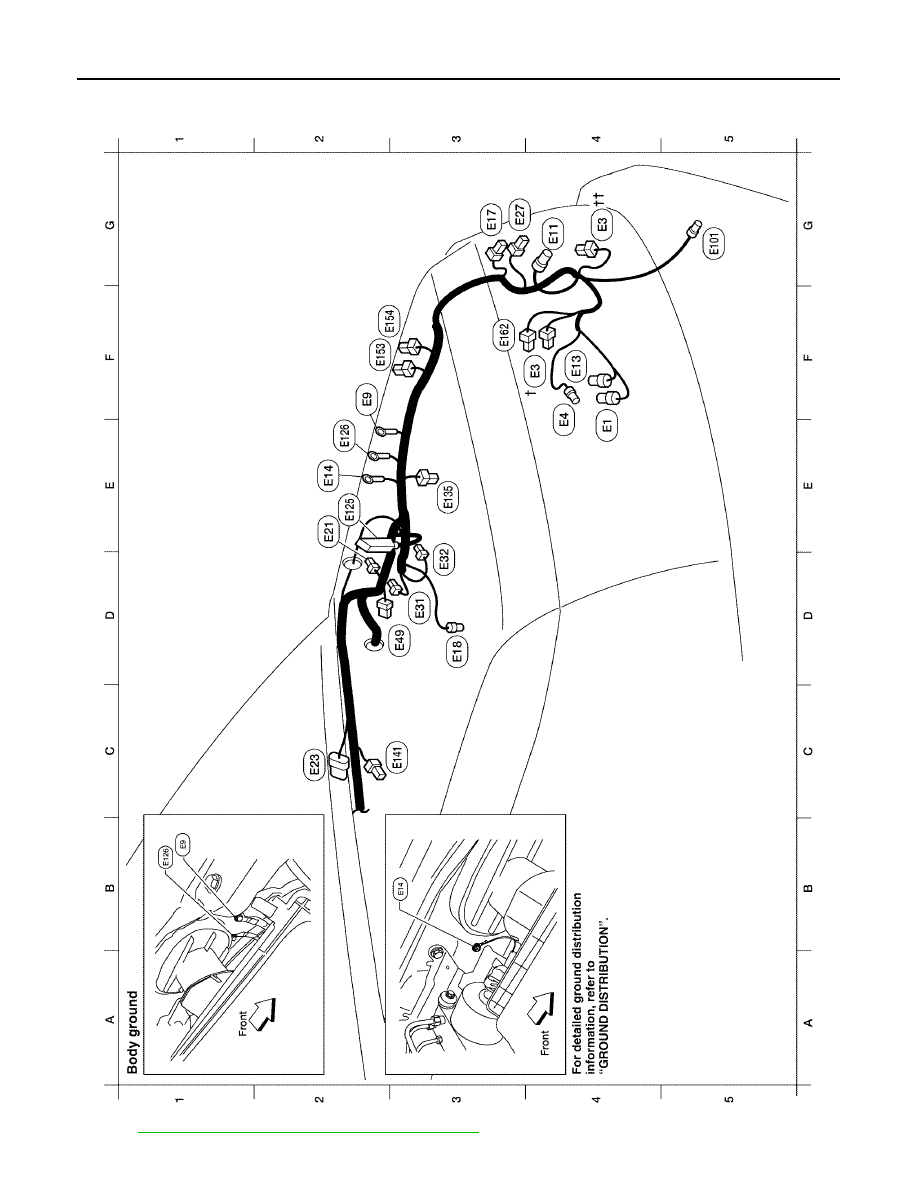

ENGINE ROOM HARNESS (LH VIEW)
Engine Compartment

Refer to

PG-48, "ENGINE ROOM HARNESS (RH VIEW)"

  for continuation of engine room harness.

WKIA5005E
