TROUBLE DIAGNOSIS FOR SELF-DIAGNOSTIC ITEMS

WT-23

C

D

F

G

H

I

J

K

L

M

A

B

WT

2005 Pathfinder

TROUBLE DIAGNOSIS FOR SELF-DIAGNOSTIC ITEMS

PFP:00000

Inspection 1: Transmitter or Control Unit (BCM)

EES001BO

MALFUNCTION CODE NO. 21, 22, 23 OR 24

1.

CHECK CONTROL UNIT

Drive for several minutes. Check all tire pressures with CONSULT-II “DATA MONITOR ITEM”.
Are all tire pressures displayed as 0 kPa?

YES

>> GO TO 2.

NO

>> GO TO 3.

2.

CHECK REMOTE KEYLESS ENTRY RECEIVER CONNECTOR

Check remote keyless entry receiver connector for damage or loose connections.
OK or NG

OK

>> Replace BCM, then GO TO 3. Refer to

BCS-19, "Removal and Installation of BCM"

.

NG

>> Repair or replace remote keyless entry receiver connector.

3.

ID REGISTRATION

Carry out ID registration of all transmitters. Refer to

WT-13, "ID Registration Procedure"

.

Is there a tire that cannot register ID?

YES

>> Replace transmitter of the tire, then GO TO 5. Refer to

WT-30, "Transmitter (Pressure Sensor)"

.

NO

>> GO TO 4.

4.

VEHICLE DRIVING

1.

Drive at a speed of 40 km/h (25 MPH) or more for several minutes without stopping.

2.

Check all tire pressures with CONSULT-II “DATA MONITOR ITEM” within 15 minutes after vehicle speed
becomes 17 km/h (11 MPH).

Does “DATA MONITOR ITEM” display tire pressure as normal without any warning lamp?

YES

>> Inspection End.

NO

>> GO TO 5.

5.

ID REGISTRATION AND VEHICLE DRIVING

1.

Carry out ID registration of all transmitters. Refer to

WT-13, "ID Registration Procedure"

.

2.

Drive at a speed of 40 km/h (25 MPH) or more for 3 minutes, and then drive the vehicle at any speed for
10 minutes.

3.

Check all tire pressures with CONSULT-II “DATA MONITOR ITEM” within 5 minutes.

Does “DATA MONITOR ITEM” display tire pressure as normal without any warning lamp?

YES

>> Inspection End.

NO

>> GO TO the inspection applicable to DTC.

Inspection 2: Transmitter - 1

EES001BP

MALFUNCTION CODE NO. 31, 32, 33, 34, 41, 42, 43, 44, 45, 46, 47 OR 48

1.

ID REGISTRATION (CORRECTION OF TRANSMITTER LOCATION)

1.

Carry out ID registration of all transmitters. Refer to

WT-13, "ID Registration Procedure"

.

2.

Drive at a speed of 40 km/h (25 MPH) or more for 3 minutes, and then drive the vehicle at any speed for
10 minutes.

>> GO TO 2.

WT-24

TROUBLE DIAGNOSIS FOR SELF-DIAGNOSTIC ITEMS

2005 Pathfinder

2.

REPLACE TRANSMITTER

1.

Check low tire pressure warning lamp again for flashing, replace malfunctioning transmitter.

2.

Carry out ID registration of all transmitters. Refer to

WT-13, "ID Registration Procedure"

.

Can ID registration of all transmitters be completed?

YES

>> GO TO 3.

NO

>> GO TO Inspection 1. Refer to

WT-23, "Inspection 1: Transmitter or Control Unit (BCM)"

.

3.

VEHICLE DRIVING

1.

Drive at a speed of 40 km/h (25 MPH) or more for 3 minutes, and then drive the vehicle at any speed for
10 minutes.

2.

Check all tire pressures with CONSULT-II “DATA MONITOR ITEM” within 5 minutes.

Does “DATA MONITOR ITEM” display tire pressure as normal without any warning lamp?

YES

>> Inspection End.

NO

>> Replace malfunctioning transmitter, and perform Step 3 again. Refer to

WT-30, "Transmitter

(Pressure Sensor)"

.

Inspection 3: Transmitter - 2

EES001BQ

MALFUNCTION CODE NO. 35, 36, 37 OR 38

1.

CHECK ALL TIRE PRESSURES

Check all tire pressures.

Are there any tires with pressure of 64 psi or more?

YES

>> Adjust tire pressure to specified value.

NO

>> GO TO 2.

2.

VEHICLE DRIVING

1.

Carry out ID registration of all transmitters. Refer to

WT-13, "ID Registration Procedure"

.

2.

Drive at a speed of 40 km/h (25 MPH) or more for several minutes without stopping.

3.

Check all tire pressures with CONSULT-II “DATA MONITOR ITEM” within 15 minutes after vehicle speed
becomes 17 km/h (11 MPH).

Does “DATA MONITOR ITEM” display 64 psi or more?

YES

>> Replace transmitter. Refer to

WT-30, "Transmitter (Pressure Sensor)"

. GO TO 3.

NO

>> GO TO 3.

3.

ID REGISTRATION AND VEHICLE DRIVING

1.

Carry out ID registration of all transmitters. Refer to

WT-13, "ID Registration Procedure"

.

2.

Drive at a speed of 40 km/h (25 MPH) or more for 3 minutes, and then drive the vehicle at any speed for
10 minutes.

3.

Check all tire pressures with CONSULT-II “DATA MONITOR ITEM” within 5 minutes.

Does “DATA MONITOR ITEM” display tire pressure as normal without any warning lamp?

YES

>> Inspection End.

NO

>> GO TO the inspection applicable to DTC.

Tire pressure

16 inch tire

: 240 kPa (2.4 kg/m

2

, 35 psi)

17 inch tire

: 240 kPa (2.4 kg/m

2

, 35 psi)

TROUBLE DIAGNOSIS FOR SELF-DIAGNOSTIC ITEMS

WT-25

C

D

F

G

H

I

J

K

L

M

A

B

WT

2005 Pathfinder

Inspection 4: Vehicle Speed Signal

EES001BR

MALFUNCTION CODE NO. 52

1.

SELF-DIAGNOSTIC RESULT CHECK

1.

With the ignition switch OFF, connect CONSULT-II and CONSULT-II CONVERTER to the data link con-
nector, then turn the ignition switch ON.

2.

Select “START (NISSAN BASED VHCL)”.

3.

Select "BCM" on “SELECT SYSTEM” screen.

NOTE:
If the BCM is not indicated, refer to

LAN-24, "CAN COMMUNICATION"

.

4.

Select "BCM C/U" on "SELECT WORK ITEM" screen, and select "SELF-DIAG RESULTS".

5.

Check display contents in self-diagnostic results.

Is "CAN COMM CIRCUIT" displayed in the self-diagnosis display items?

YES

>> Malfunction in CAN communication system. GO TO

LAN-24, "CAN COMMUNICATION"

.

NO

>> GO TO 2.

2.

CHECK BCM

Perform BCM diagnosis. Refer to

BCS-11, "CONSULT–II INSPECTION PROCEDURE"

.

Inspection results OK?

OK

>> Perform Vehicle Speed Sensor Inspection. Refer to

EC-386, "Diagnostic Procedure"

.

NG

>> Replace BCM. Refer to

BCS-19, "Removal and Installation of BCM"

.

WT-26

TROUBLE DIAGNOSIS FOR SYMPTOMS

2005 Pathfinder

TROUBLE DIAGNOSIS FOR SYMPTOMS

PFP:00007

Inspection 1: Warning Lamp Does Not Come On When Ignition Switch Is Turned
On

EES001BS

DIAGNOSTIC PROCEDURE

1.

SELF-DIAGNOSTIC RESULT CHECK

1.

With the ignition switch OFF, connect CONSULT-II and CONSULT-II CONVERTER to the data link con-
nector, then turn the ignition switch ON.

2.

Select “START (NISSAN BASED VHCL)”.

3.

Select "BCM" on “SELECT SYSTEM” screen.

NOTE:
If the BCM is not indicated, refer to

LAN-24, "CAN COMMUNICATION"

.

4.

Select "BCM C/U" on "SELECT WORK ITEM" screen, and select "SELF-DIAG RESULTS".

5.

Check display contents in self-diagnostic results.

Is "CAN COMM CIRCUIT" displayed in the self-diagnosis display items?

YES

>> Malfunction in CAN communication system. Go To

LAN-24, "CAN COMMUNICATION"

.

NO

>> GO TO 2.

2.

CHECK COMBINATION METER

Check combination meter operation. Refer to

DI-6, "Combination Meter"

Inspection results OK?

OK

>> GO TO 3.

NG

>> Replace combination meter. Refer to

IP-13, "COMBINATION METER"

.

3.

CHECK LOW TIRE PRESSURE WARNING LAMP

Disconnect BCM harness connector.

Does the low tire pressure warning lamp activate?

YES

>> Replace BCM. Refer to

BCS-19, "Removal and Installation of BCM"

.

NO

>> Check combination meter and repair or replace.

Inspection 2: Warning Lamp Stays On When Ignition Switch Is Turned On

EES001BT

DIAGNOSTIC PROCEDURE

1.

CHECK CONNECTOR

1.

Disconnect BCM harness connectors M18 and M20.

2.

Check terminals for damage or loose connections.

Inspection results OK?

OK

>> GO TO 2.

NG

>> Repair or replace damaged parts.

TROUBLE DIAGNOSIS FOR SYMPTOMS

WT-27

C

D

F

G

H

I

J

K

L

M

A

B

WT

2005 Pathfinder

2.

CHECK POWER SUPPLY CIRCUIT (BAT)

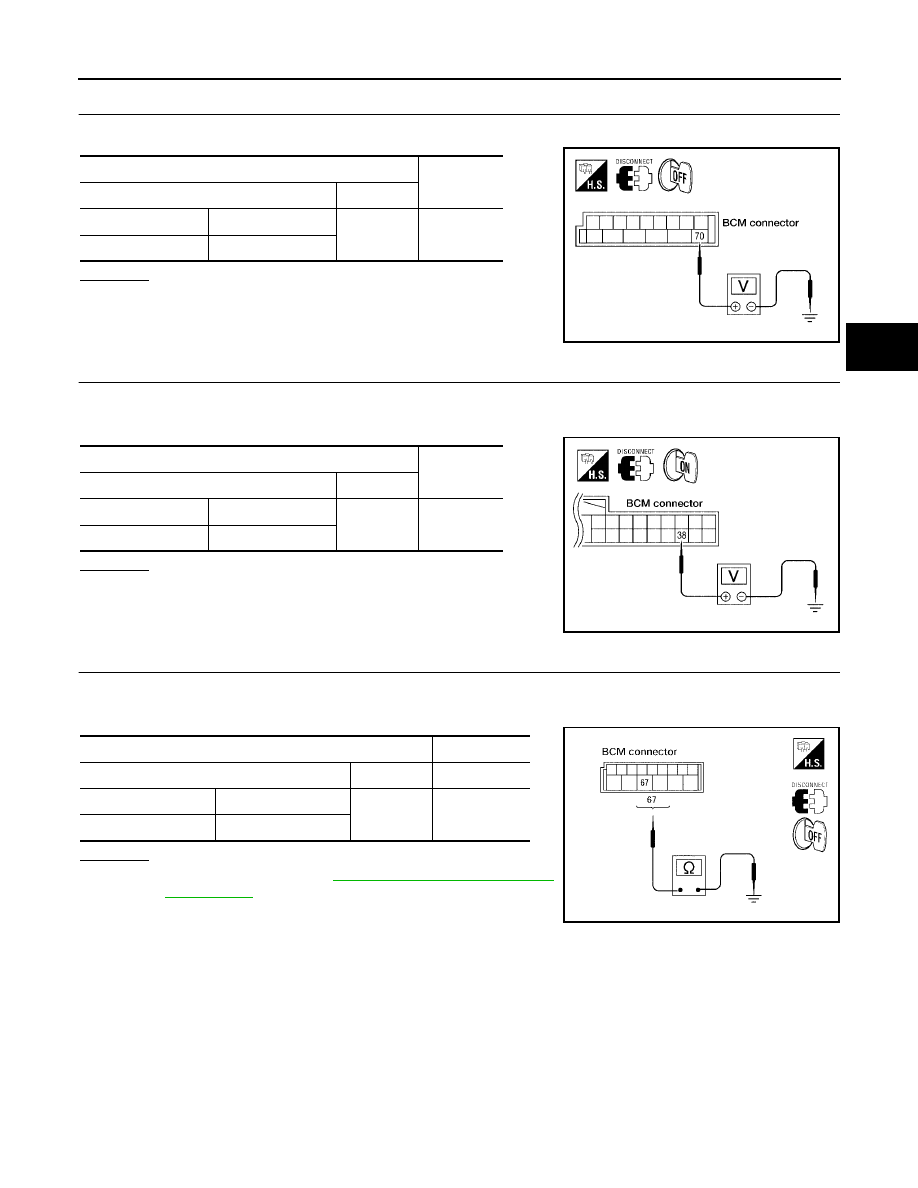

Check voltage between BCM harness connector M20 terminal 70 and ground.

1.

OK or NG

OK

>> GO TO 3.

NG

>> Check BCM power supply circuit for open or short.

3.

CHECK POWER SUPPLY CIRCUIT (IGN)

1.

Turn ignition switch ON.

2.

Check voltage between BCM harness connector M18 terminal 38 and ground.

OK or NG

OK

>> GO TO 4.

NG

>> Check BCM power supply circuit for open or short.

4.

CHECK GROUND CIRCUIT

1.

Turn ignition switch OFF.

2.

Check continuity between BCM harness connector M20 terminal 67 and ground.

OK or NG

OK

>> Replace BCM. Refer to

BCS-19, "Removal and Installa-

tion of BCM"

.

NG

>> Repair BCM ground circuit.

Terminals

Voltage

(Approx.)

(+)

(–)

Connector

Terminal

Ground

12V

M20

70

LEIA0098E

Terminals

Voltage

(Approx.)

(+)

(–)

Connector

Terminal

Ground

12V

M18

38

WEIA0038E

Terminals

Continuity

(+)

(–)

Connector

Terminal

Ground

Yes

M20

67

LIIA1040E

WT-28

TROUBLE DIAGNOSIS FOR SYMPTOMS

2005 Pathfinder

Inspection 3: Warning Lamp Flashes When Ignition Switch Is Turned On

EES001BU

NOTE:

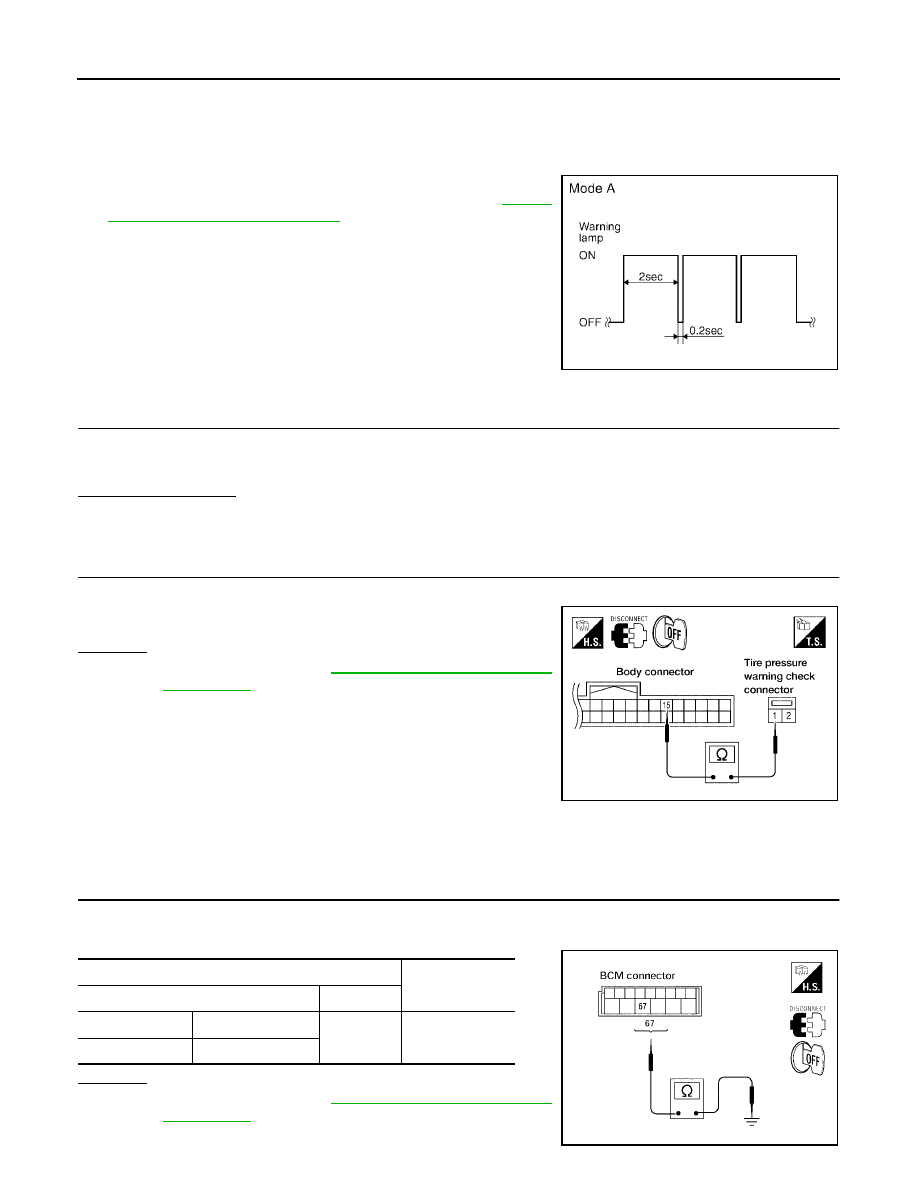

If warning lamp flashes as shown, the system is normal.

Flash Mode A

●

This mode shows transmitter status is OFF-mode.
Carry out transmitter wake up operation. Refer to

WT-15,

"Transmitter Wake Up Operation"

.

DIAGNOSTIC PROCEDURE

1.

CHECK CONNECTOR

1.

Disconnect BCM harness connectors M18 and M20.

2.

Check terminals for damage or loose connections.

Inspection results OK?

OK

>> GO TO 2.

NG

>> Repair or replace damaged parts.

2.

CHECK TIRE PRESSURE WARNING CHECK CONNECTOR CIRCUIT

Check continuity between BCM harness connector M18 terminal 15 and check connector M123 terminal 1.

OK or NG

OK

>> Replace BCM. Refer to

BCS-19, "Removal and Installa-

tion of BCM"

.

NG

>> Repair or replace harness connector.

Inspection 4: Hazard Warning Lamp Flashes When Ignition Switch Is Turned On

EES001BV

DIAGNOSTIC PROCEDURE

1.

CHECK GROUND CIRCUIT

1.

Disconnect BCM harness connector M20.

2.

Check continuity between BCM harness connector M20 terminal 67 and ground.

OK or NG

OK

>> Replace BCM. Refer to

BCS-19, "Removal and Installa-

tion of BCM"

.

NG

>> Repair BCM ground circuit.

SEIA0347E

Continuity should exist.

WEIA0052E

Terminals

Continuity

(+)

(–)

Connector

Terminal

Ground

Yes

M20

67

LIIA1040E

TROUBLE DIAGNOSIS FOR SYMPTOMS

WT-29

C

D

F

G

H

I

J

K

L

M

A

B

WT

2005 Pathfinder

Inspection 5: “TIRE PRESSURE” Information In Display Unit Does Not Exist

EES001BW

DIAGNOSTIC PROCEDURE

1.

SELF-DIAGNOSTIC RESULT CHECK

1.

With the ignition switch OFF, connect CONSULT-II and CONSULT-II CONVERTER to the data link con-
nector, then turn the ignition switch ON.

2.

Select “START (NISSAN BASED VHCL)”.

3.

Select "BCM" on “SELECT SYSTEM” screen.

NOTE:
If the BCM is not indicated, refer to

LAN-24, "CAN COMMUNICATION"

.

4.

Select "BCM" on "SELECT TEST ITEM" screen, and select "SELF-DIAG RESULTS".

5.

Check display contents in self-diagnostic results.

Is "CAN COMM CIRCUIT" displayed in the self-diagnosis display items?

YES

>> Malfunction in CAN communication system. Go To

LAN-24, "CAN COMMUNICATION"

.

NO

>> GO TO 2.

2.

CHECK DISPLAY UNIT

Perform display unit self-diagnosis. Refer to

AV-112, "Self-Diagnosis Mode (NAVI)"

.

Inspection results OK?

OK

>> Replace BCM. Refer to

BCS-19, "Removal and Installation of BCM"

.

NG

>> Repair or replace malfunctioning parts.

Inspection 6: ID Registration Cannot Be Completed

EES001BX

DIAGNOSTIC PROCEDURE

1.

ID REGISTRATION (ALL)

Carry out ID registration of all transmitters. Refer to

WT-13, "ID Registration Procedure"

.

Can ID registration of all transmitters be completed?

YES

>> Inspection End.

NO

>> GO TO

WT-23, "Inspection 1: Transmitter or Control Unit (BCM)"

.

WT-30

REMOVAL AND INSTALLATION

2005 Pathfinder

REMOVAL AND INSTALLATION

PFP:00000

Transmitter (Pressure Sensor)

EES001BY

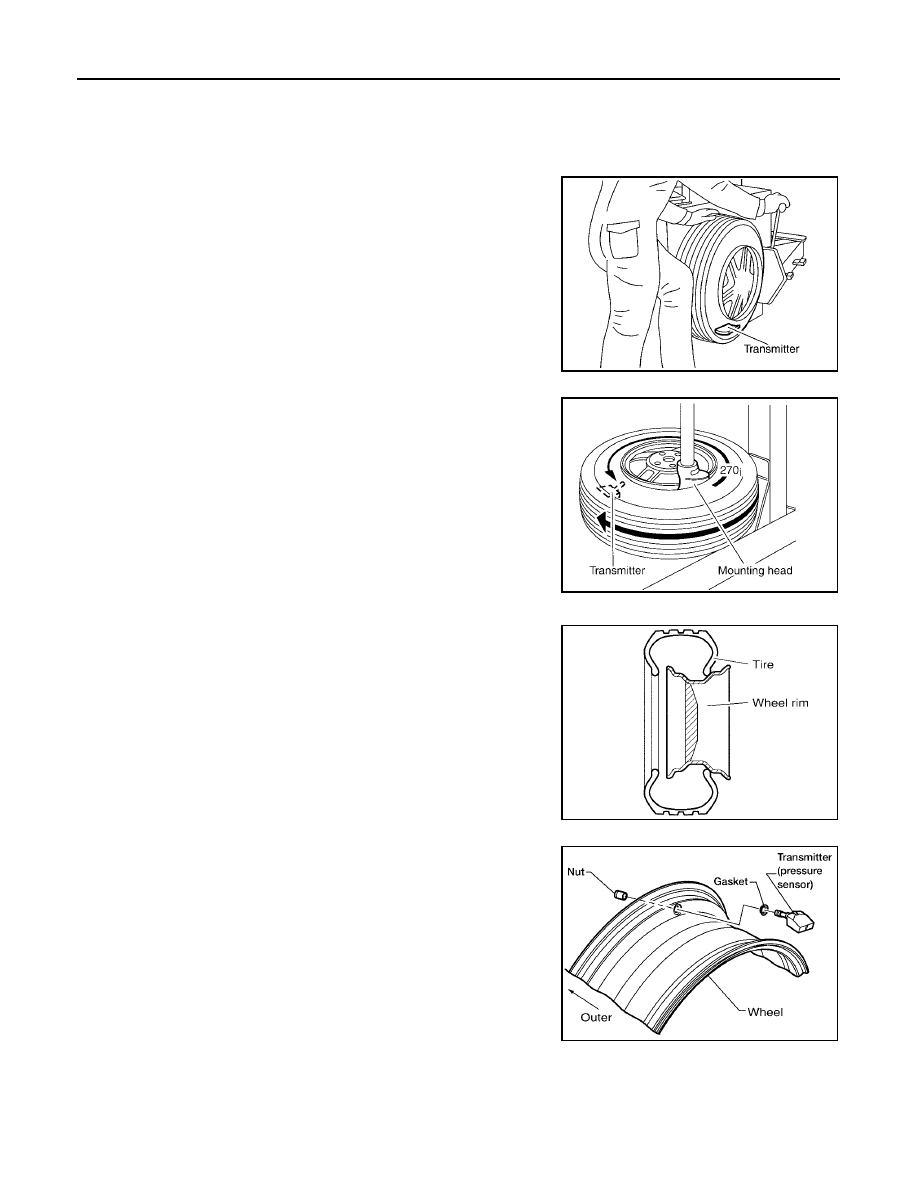

REMOVAL

1.

Deflate tire. Unscrew transmitter retaining nut and allow transmitter to fall into tire.

2.

Gently bounce tire so that transmitter falls to bottom of tire.
Place wheel and tire assembly on tire changing machine and
break both tire beads. Ensure that the transmitter remains at the
bottom of the tire while breaking the bead.

3.

Turn tire so that valve hole is at bottom, and gently bounce the
tire to ensure transmitter is near valve hole. Carefully lift tire onto
turntable and position valve hole (and transmitter) 270 degrees
from mounting/dismounting head.

4.

Lubricate tire well, and remove top side of tire. Reach inside the
tire and remove the transmitter.

5.

Remove the second side of the tire as normal.

INSTALLATION

1.

Place first side of tire onto rim.

2.

Mount transmitter on rim and tighten nut.

SEIA0047E

SEIA0048E

SEIA0049E

Transmitter nut
tightening torque

: 5.5 N·m (0.56 kg-m, 49 in-lb)

LEIA0028E
