Nissan Pathfinder (2005 year). Manual - part 461





LOW TIRE PRESSURE WARNING SYSTEM

WT-7

C

D

F

G

H

I

J

K

L

M

A

B

WT

2005 Pathfinder

LOW TIRE PRESSURE WARNING SYSTEM

PFP:40300

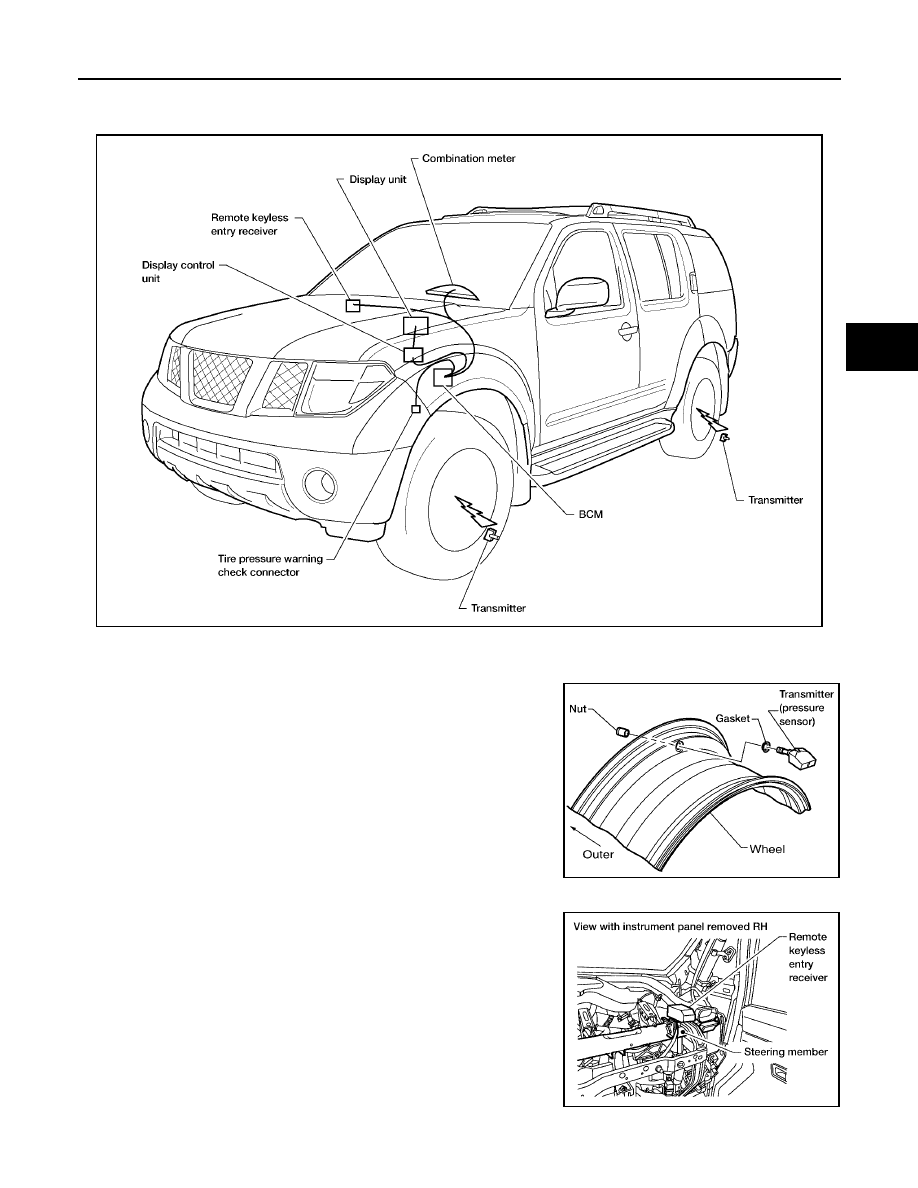

System Components

EES001BD

System Description

EES001BE

TRANSMITTER

A sensor-transmitter integrated with a valve is installed on a wheel,
and transmits a detected air pressure signal in the form of a radio
wave.

REMOTE KEYLESS ENTRY RECEIVER

Receives the air pressure signal transmitted by the transmitter in
each wheel.

WEIA0122E

LEIA0028E

LEIA0069E

WT-8

LOW TIRE PRESSURE WARNING SYSTEM

2005 Pathfinder

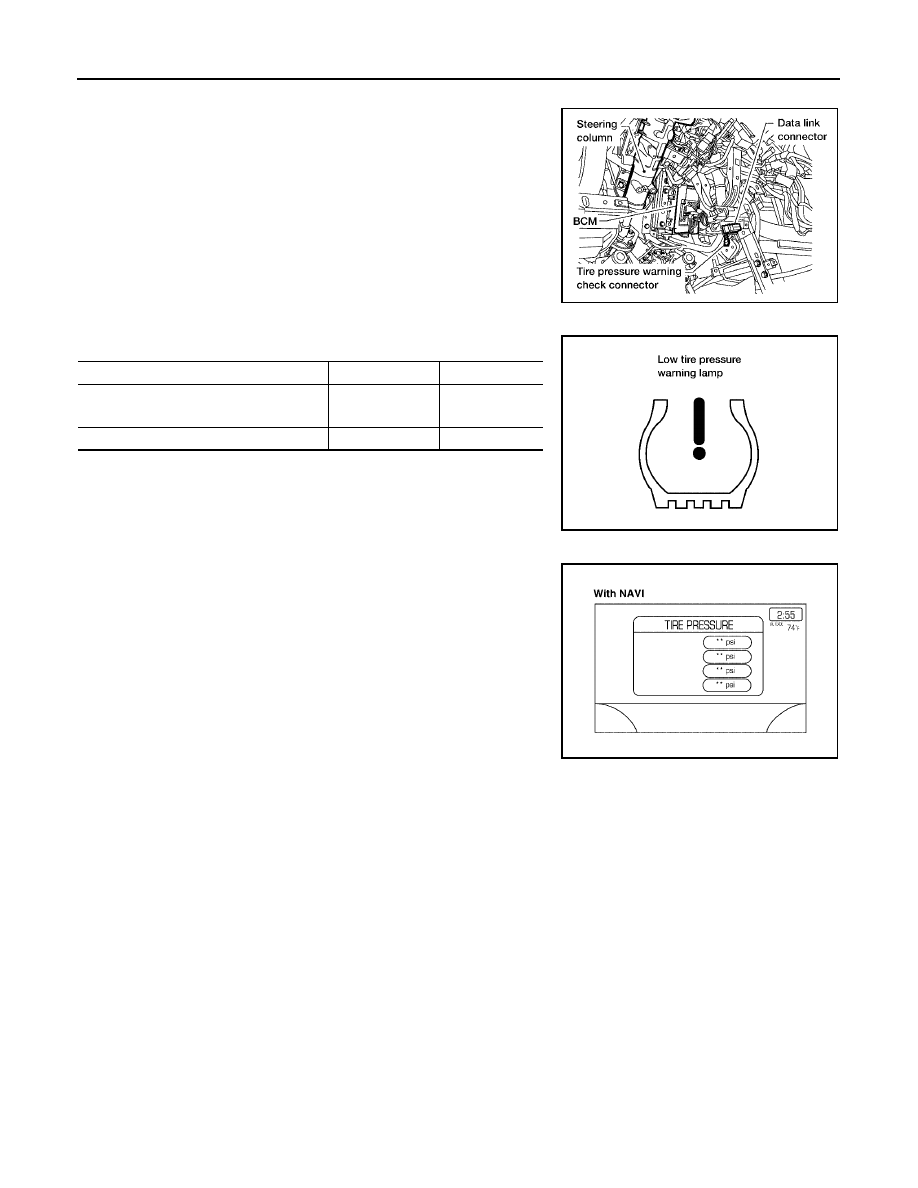

BCM (BODY CONTROL MODULE)

Reads the air pressure signal received by the remote keyless entry
receiver, and controls the warning lamp and the buzzer operations
as shown below. It also has a judgement function to detect a system
malfunction.

WARNING LAMP AND BUZZER

Indicates low tire pressure or system malfunction.

DISPLAY UNIT (WITH NAVI)

Displays the air pressure of each tire.

●

After the ignition switch is turned on, the pressure values are not
displayed until the data of each wheel is received.

LEIA0068E

Condition

Warning lamp

Buzzer

Less than 193 kPa (2.0 kg/cm

2

, 28 psi)

[Flat tire]

ON

Sounds for

10 sec.

System malfunction

ON

OFF

LEIA0055E

LEIA0067E

CAN COMMUNICATION

WT-9

C

D

F

G

H

I

J

K

L

M

A

B

WT

2005 Pathfinder

CAN COMMUNICATION

PFP:23710

System Description

EES001BF

Refer to

LAN-24, "CAN COMMUNICATION"

.

WT-10

TROUBLE DIAGNOSES

2005 Pathfinder

TROUBLE DIAGNOSES

PFP:00004

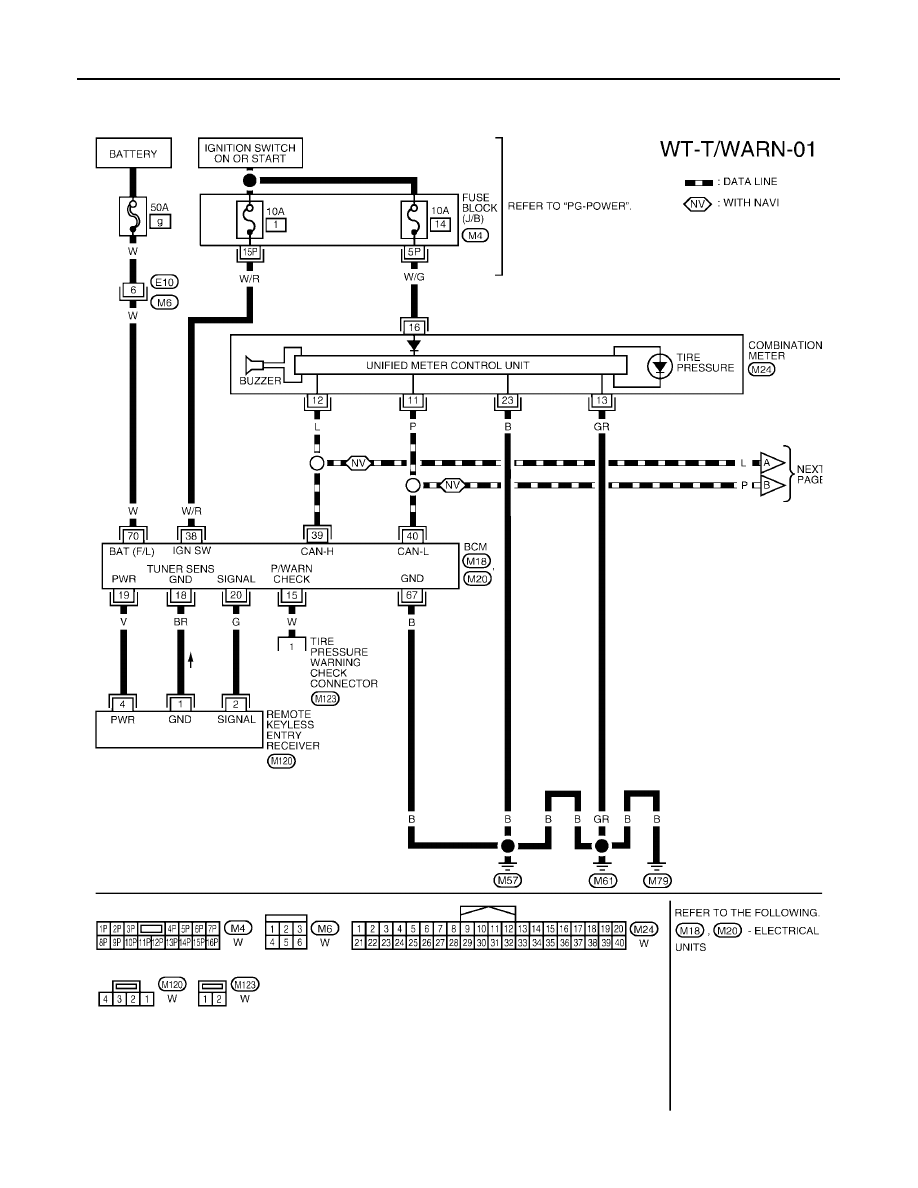

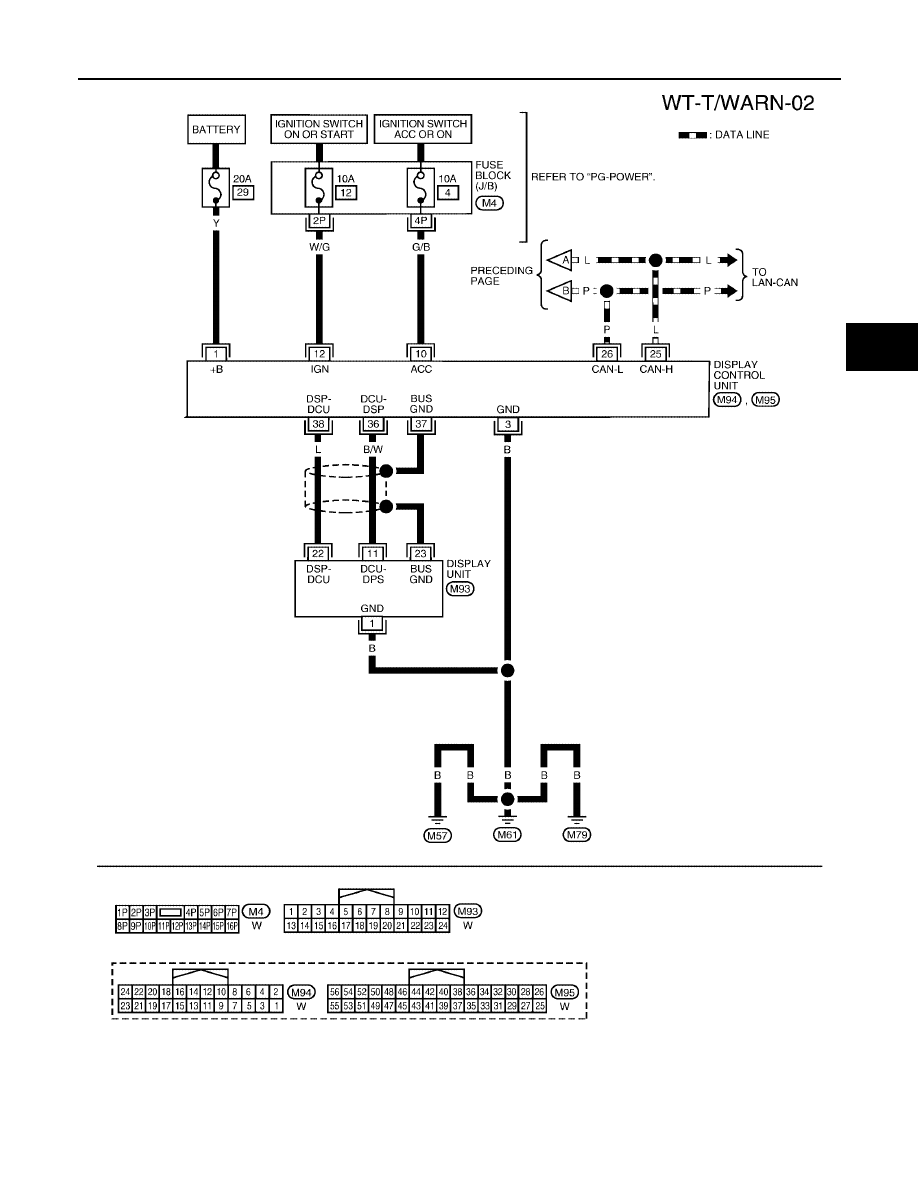

Wiring Diagram — T/WARN —

EES001BG

WEWA0020E

TROUBLE DIAGNOSES

WT-11

C

D

F

G

H

I

J

K

L

M

A

B

WT

2005 Pathfinder

WEWA0021E

WT-12

TROUBLE DIAGNOSES

2005 Pathfinder

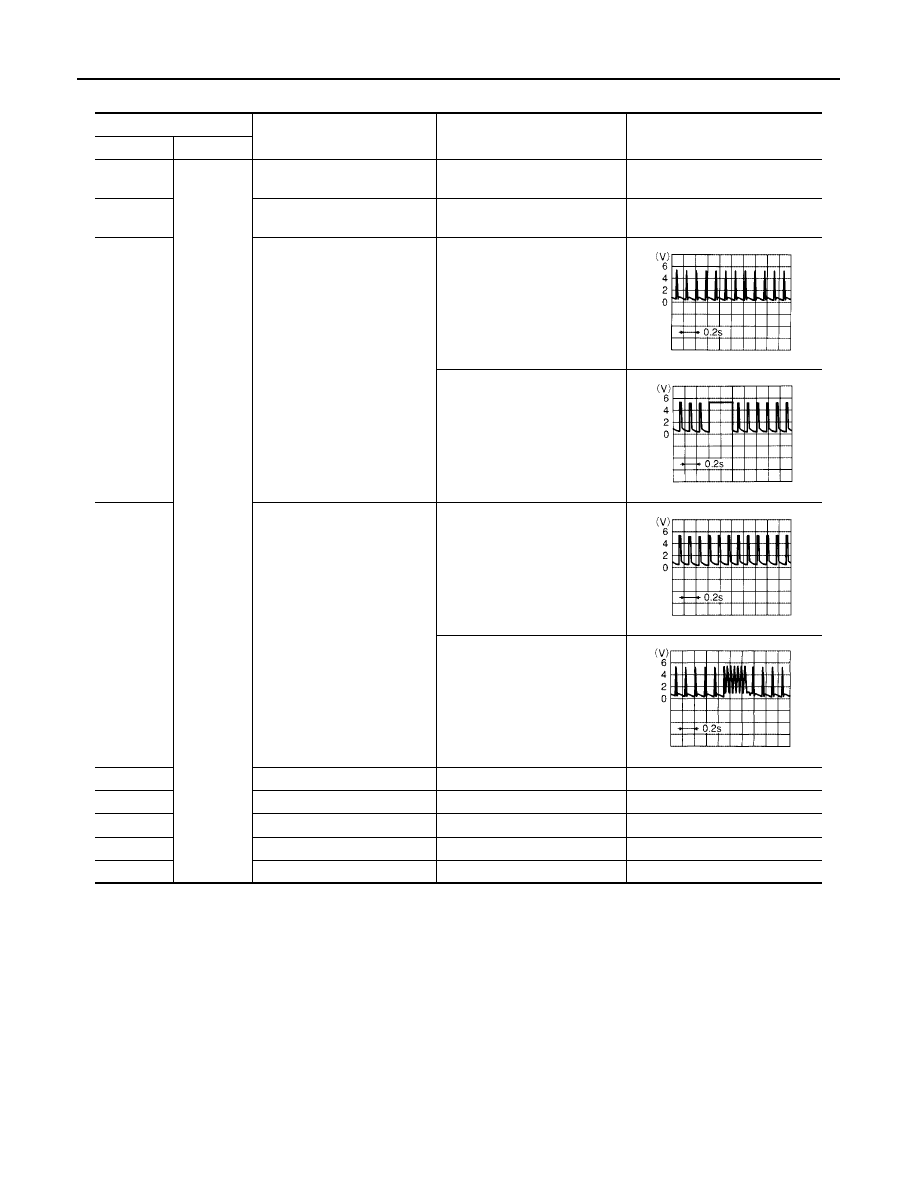

Terminal and Reference Value (BCM)

EES001BH

(

) : Wire color

Terminal

Item

Condition

Voltage (V)

(Approx.)

+

–

15 (W)

Ground

Tire pressure warning check
connector

—

5V

18 (BR)

Remote keyless entry receiver
(Ground)

—

0V

19 (V)

Remote keyless entry receiver
(Power supply)

Stand-by

Press any of the electronic
switches

20 (G)

Remote keyless entry receiver
(Signal)

Stand-by

Press any of the electronic
switches

38 (W/R)

Ignition switch

Ignition switch ON or START

Battery voltage

39 (L)

Data line (CAN-H)

—

—

40 (P)

Data line (CAN-L)

—

—

67 (B)

GND

—

0V

70 (W)

Battery power supply

—

Battery voltage

OCC3879D

OCC3882D

OCC3881D

OCC3880D

TROUBLE DIAGNOSES

WT-13

C

D

F

G

H

I

J

K

L

M

A

B

WT

2005 Pathfinder

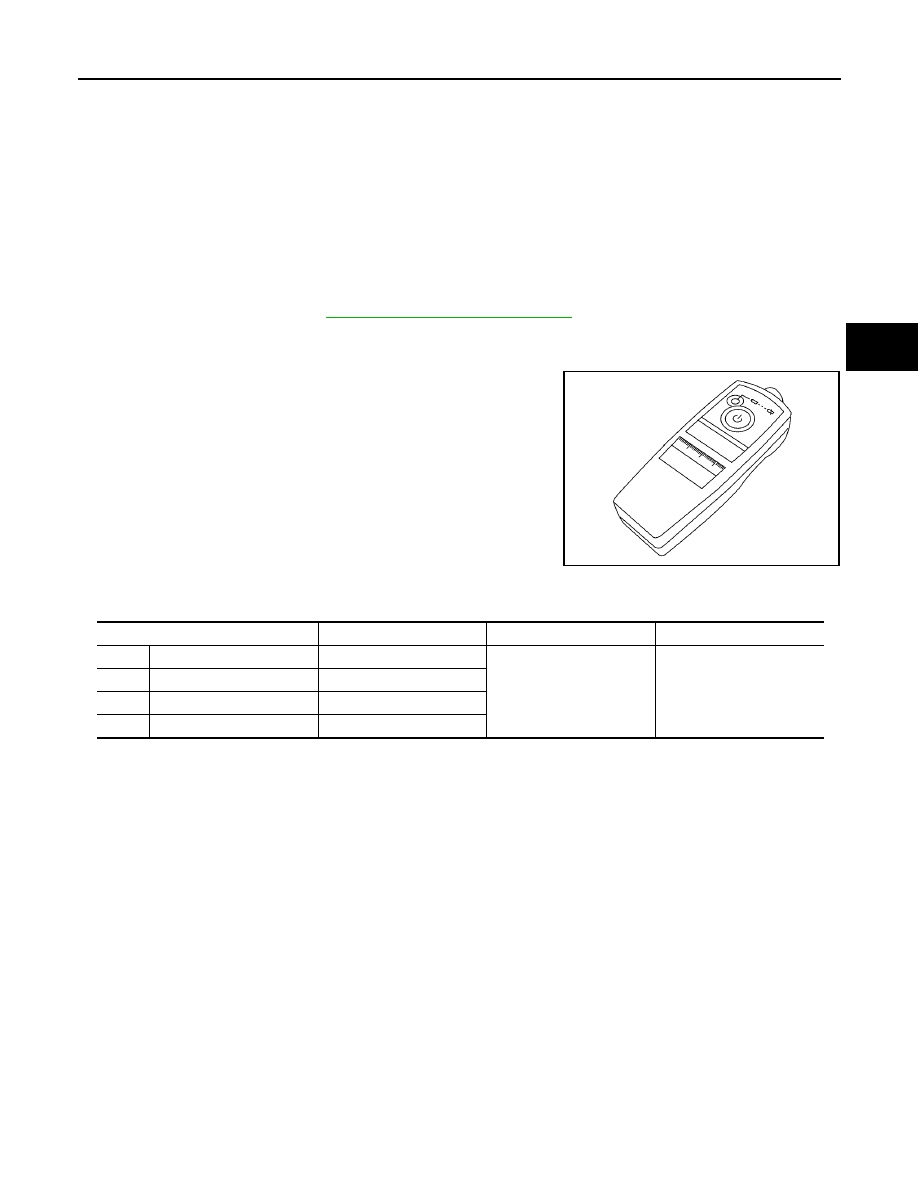

ID Registration Procedure

EES001BI

ID REGISTRATION WITH TRANSMITTER ACTIVATION TOOL

This procedure must be done after replacement of a low tire pressure warning transmitter or BCM.

CAUTION:

If CONSULT-II is used with no connection of CONSULT-II CONVERTER, malfunction might be detected
during self-diagnosis depending on control unit which carry out CAN communication.

1.

With the ignition switch OFF, connect CONSULT-II and CONSULT-II CONVERTER to the data link con-
nector, then turn the ignition switch ON.

2.

Select "START (NISSAN BASED VHCL)".

3.

Touch “BCM” on "SELECT SYSTEM" screen.

NOTE:
If "BCM" is not indicated, go to

LAN-24, "CAN COMMUNICATION"

.

4.

Select “AIR PRESSURE MONITOR” on "SELECT WORK ITEM" screen.

5.

Select “WORK SUPPORT” on "SELECT DIAG MODE" screen, and select "ID REGIST".

6.

With the transmitter activation tool (J-45295) pushed against the
front left transmitter position of the tire air valve, press the button
for 5 seconds.

7.

Register the IDs in order from FR LH, FR RH, RR RH and RR LH. When ID registration of each wheel has
been completed, a buzzer sounds and the warning lamp flashes.

8.

After completing all ID registrations, press “END” to complete the procedure.

NOTE:
Be sure to register the IDs in order from FR LH, FR RH, RR RH, to RR LH, or the self-diagnostic results dis-
play will not function properly.

Tool number

:

—

(J-45295)

LEIA0036E

Activation tire position

Buzzer

Hazard warning lamp

CONSULT-II

1

Front LH

Once

2 times flashing

“YET”

↓

“DONE”

2

Front RH

2 times

3

Rear RH

3 times

4

Rear LH

4 times

WT-14

TROUBLE DIAGNOSES

2005 Pathfinder

ID REGISTRATION WITHOUT TRANSMITTER ACTIVATION TOOL

This procedure must be done after replacement of a low tire pressure warning transmitter or BCM.

1.

With the ignition switch OFF, connect CONSULT-II and CONSULT-II CONVERTER to the data link con-
nector, then turn the ignition switch ON.

2.

Select "START (NISSAN BASED VHCL)".

3.

Touch “BCM” on "SELECT SYSTEM" screen.
NOTE:
If "BCM" is not indicated, go to

LAN-24, "CAN COMMUNICATION"

.

4.

Select “AIR PRESSURE MONITOR” on “SELECT WORK ITEM" screen.

5.

Select “WORK SUPPORT” on “SELECT DIAG MODE" screen, and select "ID REGIST".

6.

Adjust the tire pressure to the values shown in the table below for ID registration, and drive the vehicle at
15 km/h (9.4 MPH) or more for a few minutes.

7.

After completing all ID registrations, press “END” to complete the procedure.

8.

Inflate all tires to proper pressure.

Tire position

Tire pressure kPa (kg/cm

2

, psi)

Front – Left

250 (2.5, 36)

Front – Right

230 (2.3, 33)

Rear – Right

210 (2.1, 30)

Rear – Left

190 (1.9, 27)

Activation tire position

CONSULT-II

Front LH

“YET”

↓

“DONE”

Front RH

Rear RH

Rear LH

Tire pressure

16 inch tire

: 240 kPa (2.4 kg/cm

2

, 35 psi)

17 inch tire

: 240 kPa (2.4 kg/cm

2

, 35 psi)
