TROUBLE DIAGNOSES

WT-15

C

D

F

G

H

I

J

K

L

M

A

B

WT

2005 Pathfinder

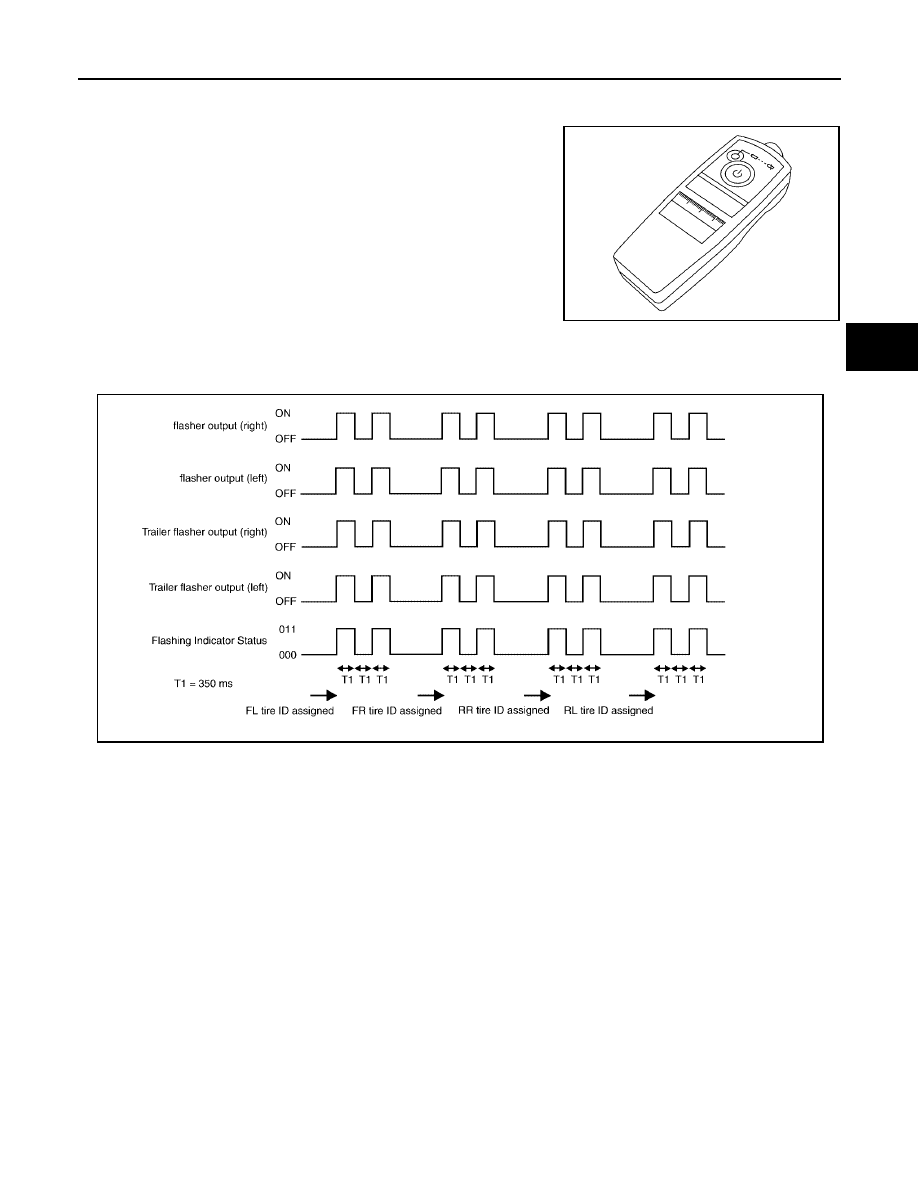

Transmitter Wake Up Operation

EES001BJ

WITH TRANSMITTER ACTIVATION TOOL

1.

With the transmitter activation tool (J-45295) pushed against the
front left transmitter, press the button for 5 seconds.

●

With ignition switch ON, as the warning lamp flashes per the
follow diagram, the respective transmitter then must be
woken up.

2.

When the BCM finishes assigning each tire ID, the BCM flashes the hazard warning lamps and trailer
flasher lamps (if equipped) and sends flashing indicator status by CAN according to the following time
chart.

3.

After completing wake up of all transmitters, make sure low tire pressure warning lamp goes out.

Tool number

:

—

(J-45295)

LEIA0036E

LEIA0059E

WT-16

TROUBLE DIAGNOSES

2005 Pathfinder

CONSULT-II Function (BCM)

EES001Q0

CONSULT-II can display each diagnostic item using the diagnostic test modes shown following.

BCM

diagnostic test item

Diagnostic mode

Description

Inspection by part

WORK SUPPORT

Supports inspections and adjustments. Commands are transmit-
ted to the BCM for setting the status suitable for required opera-
tion, input/output signals are received from the BCM and received
data is displayed.

DATA MONITOR

Displays BCM input/output data in real time.

ACTIVE TEST

Operation of electrical loads can be checked by sending drive sig-
nal to them.

SELF-DIAG RESULTS

Displays BCM self-diagnosis results.

CAN DIAG SUPPORT MNTR

The result of transmit/receive diagnosis of CAN communication
can be read.

ECU PART NUMBER

BCM part number can be read.

CONFIGURATION

Performs BCM configuration read/write functions.

TROUBLE DIAGNOSES

WT-17

C

D

F

G

H

I

J

K

L

M

A

B

WT

2005 Pathfinder

Self-Diagnosis

EES001BK

DESCRIPTION

During driving, the low tire pressure warning system receives the signal transmitted from the transmitter
installed in each wheel, and gives alarms when the tire pressure becomes low. The control unit (BCM) for this
system has pressure judgement and trouble diagnosis functions.

FUNCTION

When the low tire pressure warning system detects low inflation pressure or another unusual symptom, the
warning lamp in the combination meter comes on. To start the self-diagnostic results mode, ground the tire
pressure warning check terminal. The malfunction location is indicated by the warning lamp flashing and the
buzzer sounds.

CONSULT-II Application to Low Tire Pressure Warning System

×

: Applicable

– : Not applicable

Self-Diagnostic Results Mode

NOTE:
Before performing the self-diagnosis, be sure to register the ID or the actual malfunction location may be different from that displayed on
CONSULT-II.

ITEM

SELF-DIAGNOSTIC RESULTS

DATA MONITOR

Front - Left transmitter

×

×

Front - Right transmitter

×

×

Rear - Left transmitter

×

×

Rear - Right transmitter

×

×

Warning lamp

—

×

Vehicle speed

×

×

Buzzer (in combination meter)

—

×

CAN Communication

×

×

Diagnostic item

Diagnostic item is detected when ···

FLAT - TIRE - FL
FLAT - TIRE - FR
FLAT - TIRE - RR
FLAT - TIRE - RL

Front-left tire pressure drops to 193 kPa (2.0 kg/cm

2

, 28 psi) or less

Front-right tire pressure drops to 193 kPa (2.0 kg/cm

2

, 28 psi) or less

Rear-right tire pressure drops to 193 kPa (2.0 kg/cm

2

, 28 psi) or less

Rear-left tire pressure drops to 193 kPa (2.0 kg/cm

2

, 28 psi) or less

[NO-DATA] - FL
[NO-DATA] - FR
[NO-DATA] - RR
[NO-DATA] - RL

Data from front-left transmitter cannot be received.
Data from front-right transmitter cannot be received.
Data from rear-right transmitter cannot be received.
Data from rear-left transmitter cannot be received.

[CHECKSUM- ERR] - FL
[CHECKSUM- ERR] - FR
[CHECKSUM- ERR] - RR
[CHECKSUM- ERR] - RL

Checksum data from front-left transmitter is malfunctioning.
Checksum data from front-right transmitter is malfunctioning.
Checksum data from rear-right transmitter is malfunctioning.
Checksum data from rear-left transmitter is malfunctioning.

[PRESSDATA- ERR] - FL
[PRESSDATA- ERR] - FR
[PRESSDATA- ERR] - RR
[PRESSDATA- ERR] - RL

Air pressure data from front-left transmitter is malfunctioning.
Air pressure data from front-right transmitter is malfunctioning.
Air pressure data from rear-right transmitter is malfunctioning.
Air pressure data from rear-left transmitter is malfunctioning.

[CODE- ERR] - FL
[CODE- ERR] - FR
[CODE- ERR] - RR
[CODE- ERR] - RL

Function code data from front-left transmitter is malfunctioning.
Function code data from front-right transmitter is malfunctioning.
Function code data from rear-right transmitter is malfunctioning.
Function code data from rear-left transmitter is malfunctioning.

[BATT - VOLT - LOW] - FL
[BATT - VOLT - LOW] - FR
[BATT - VOLT - LOW] - RR
[BATT - VOLT - LOW] - RL

Battery voltage of front-left transmitter drops.
Battery voltage of front-right transmitter drops.
Battery voltage of rear-right transmitter drops.
Battery voltage of rear-left transmitter drops.

VHCL_SPEED_SIG_ERR

Vehicle speed signal is in error.

WT-18

TROUBLE DIAGNOSES

2005 Pathfinder

Data Monitor Mode

NOTE:
Before performing the self-diagnosis, be sure to register the ID, or the actual malfunction location may be different from that displayed on
CONSULT-II.

MONITOR

CONDITION

SPECIFICATION

VHCL SPEED

Drive vehicle.

Vehicle speed (km/h or MPH)

AIR PRESS FL
AIR PRESS FR
AIR PRESS RR
AIR PRESS RL

●

Drive vehicle for a few minutes.

Tire pressure (kPa or psi)

or

●

Ignition switch ON and activation tool
is transmitting activation signals.

ID REGST FL1
ID REGST FR1
ID REGST RR1
ID REGST RL1

Ignition switch ON

Registration ID: DONE
No registration ID: YET

WARNING LAMP

Low tire pressure warning lamp on: ON
Low tire pressure warning lamp off: OFF

BUZZER

Buzzer in combination meter on: ON
Buzzer in combination meter off : OFF

TROUBLE DIAGNOSES

WT-19

C

D

F

G

H

I

J

K

L

M

A

B

WT

2005 Pathfinder

How to Perform Trouble Diagnosis for Quick and Accurate Repair

EES001BL

INTRODUCTION

●

Before troubleshooting, verify customer complaints.

●

If a vehicle malfunction is difficult to reproduce, harnesses, harness connectors or terminals may be mal-
functioning. Hold and shake these parts to make sure they are securely connected.

●

When using a circuit tester to measure voltage or resistance of each circuit, be careful not to damage or
deform connector terminals.

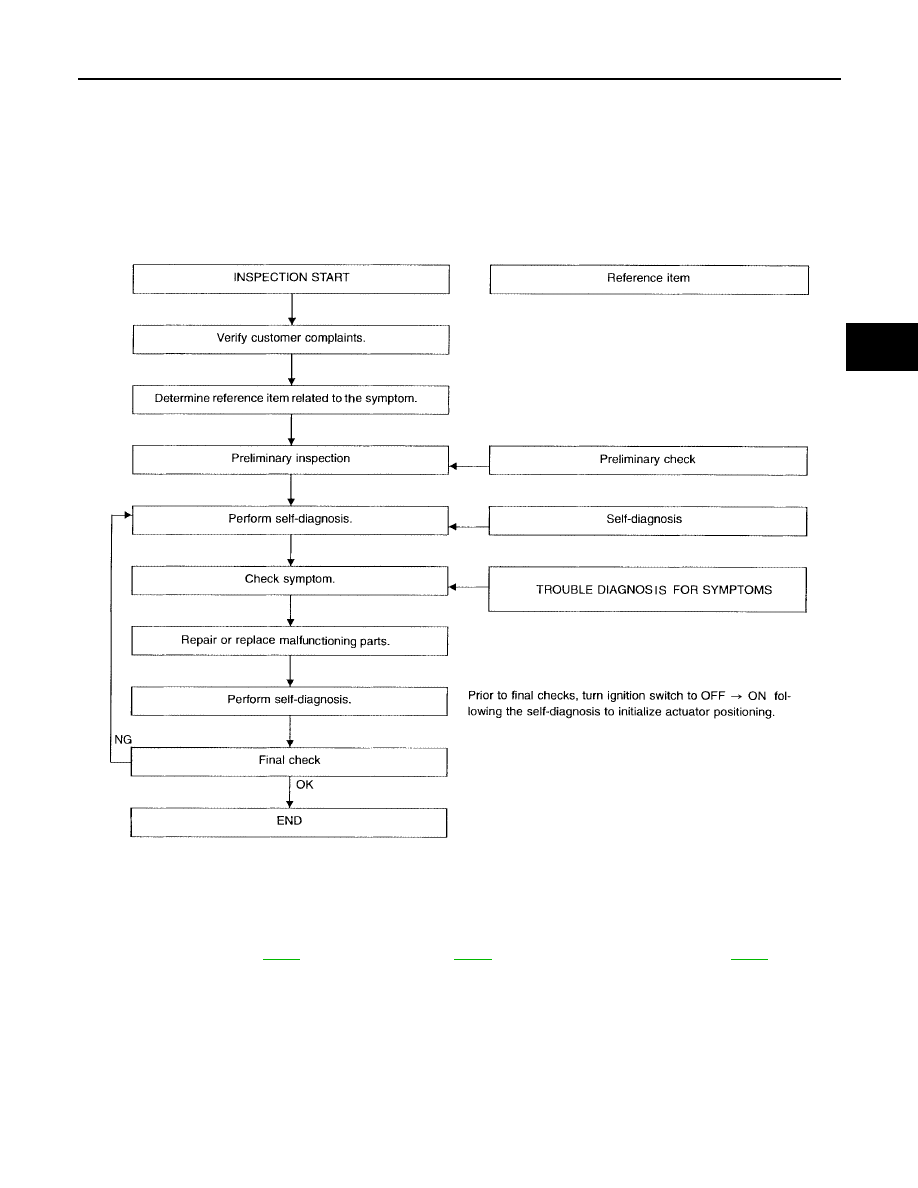

WORK FLOW

Preliminary check :

WT-20

Self-diagnosis :

WT-17

Trouble diagnosis for symptoms :

WT-26

SEIA0100E

WT-20

TROUBLE DIAGNOSES

2005 Pathfinder

Preliminary Check

EES001BM

BASIC INSPECTION

1.

CHECK ALL TIRE PRESSURES

Check all tire pressures.

OK or NG

OK

>> GO TO 2.

NG

>> Adjust tire pressure to specified value.

2.

CHECK LOW TIRE PRESSURE WARNING LAMP ACTIVATION

Check low tire pressure warning lamp activation.

Does warning lamp activate for 1 second when ignition switch is turned ON?

YES

>> GO TO 3.

NO

>> Check fuse and combination meter.

3.

CHECK CONNECTOR

1.

Disconnect BCM harness connector.

2.

Check terminals for damage or loose connection.

3.

Reconnect harness connector.

OK or NG

OK

>> GO TO 4.

NG

>> Repair or replace damaged parts.

4.

CHECK TRANSMITTER ACTIVATION TOOL

Check transmitter activation tool battery.

OK or NG

OK

>> Carry out self-diagnosis.

NG

>> Replace transmitter activation tool battery.

Tire pressure

16 inch tire

: 240 kPa (2.3 kg/cm

2

, 35 psi)

17 inch tire

: 240 kPa (2.4 kg/cm

2

, 35 psi)

TROUBLE DIAGNOSES

WT-21

C

D

F

G

H

I

J

K

L

M

A

B

WT

2005 Pathfinder

Malfunction Code/Symptom Chart

EES001BN

Code/Symptom

Malfunction part

Reference

page

15
16
17
18

Front-left tire pressure drops to 193 kPa (2.0 kg/cm

2

, 28 psi) or less

Front-right tire pressure drops to 193 kPa (2.0 kg/cm

2

, 28 psi) or less

Rear-right tire pressure drops to 193 kPa (2.0 kg/cm

2

, 28 psi) or less

Rear-left tire pressure drops to 193 kPa (2.0 kg/cm

2

, 28 psi) or less

—

21
22
23
24

Transmitter no data (front - left)
Transmitter no data (front - right)
Transmitter no data (rear - right)
Transmitter no data (rear - left)

WT-23,

"Inspection 1:

Transmitter or

Control Unit

(BCM)"

31
32
33
34

Transmitter checksum error (front - left)
Transmitter checksum error (front - right)
Transmitter checksum error (rear - right)
Transmitter checksum error (rear - left)

WT-23,

"Inspection 2:

Transmitter -

1"

35
36
37
38

Transmitter pressure data error (front - left)
Transmitter pressure data error (front - right)
Transmitter pressure data error (rear - right)
Transmitter pressure data error (rear - left)

WT-24,

"Inspection 3:

Transmitter -

2"

41
42
43
44

Transmitter function code error (front - left)
Transmitter function code error (front - right)
Transmitter function code error (rear - right)
Transmitter function code error (rear - left)

WT-23,

"Inspection 2:

Transmitter -

1"

45
46
47
48

Transmitter battery voltage low (front - left)
Transmitter battery voltage low (front - right)
Transmitter battery voltage low (rear - right)
Transmitter battery voltage low (rear - left)

WT-23,

"Inspection 2:

Transmitter -

1"

52

Vehicle speed signal

WT-25,

"Inspection 4:

Vehicle Speed

Signal"

Low tire pressure warning lamp does
not come on when ignition switch is
turned on.

●

Fuse or combination meter

●

BCM connector or circuit

●

BCM

WT-26,

"Inspection 1:

Warning

Lamp Does

Not Come On
When Ignition

Switch Is

Turned On"

Low tire pressure warning lamp stays
on when ignition switch is turned on.

●

Combination meter

●

BCM connector or circuit

●

BCM

WT-26,

"Inspection 2:

Warning

Lamp Stays

On When

Ignition

Switch Is

Turned On"

Low tire pressure warning lamp
flashes when ignition switch is turned
on.

●

BCM harness connector or circuit

●

BCM

●

Transmitter's mode off

●

ID registration not completed yet

WT-28,

"Inspection 3:

Warning

Lamp Flashes

When Ignition

Switch Is

Turned

On"WT-28

WT-22

TROUBLE DIAGNOSES

2005 Pathfinder

Hazard warning lamp flashes when
ignition switch is turned on.

●

BCM harness connector or circuit

●

BCM

WT-28,

"Inspection 3:

Warning

Lamp Flashes

When Ignition

Switch Is

Turned On"

“TIRE PRESSURE” information in dis-
play does not exist (with NAVI).

●

Fuse

●

Display unit

●

BCM

WT-29,

"Inspection 5:

“TIRE PRES-

SURE” Infor-

mation In

Display Unit

Does Not

Exist"

ID registration cannot be completed.

●

Transmitter

●

Remote keyless entry receiver harness connector or circuit

●

Remote keyless entry receiver

●

BCM harness connector or circuit

●

BCM

WT-29,

"Inspection 6:

ID Registra-

tion Cannot

Be Com-

pleted"

Code/Symptom

Malfunction part

Reference

page
