TROUBLE DIAGNOSIS

TF-203

[TX15B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

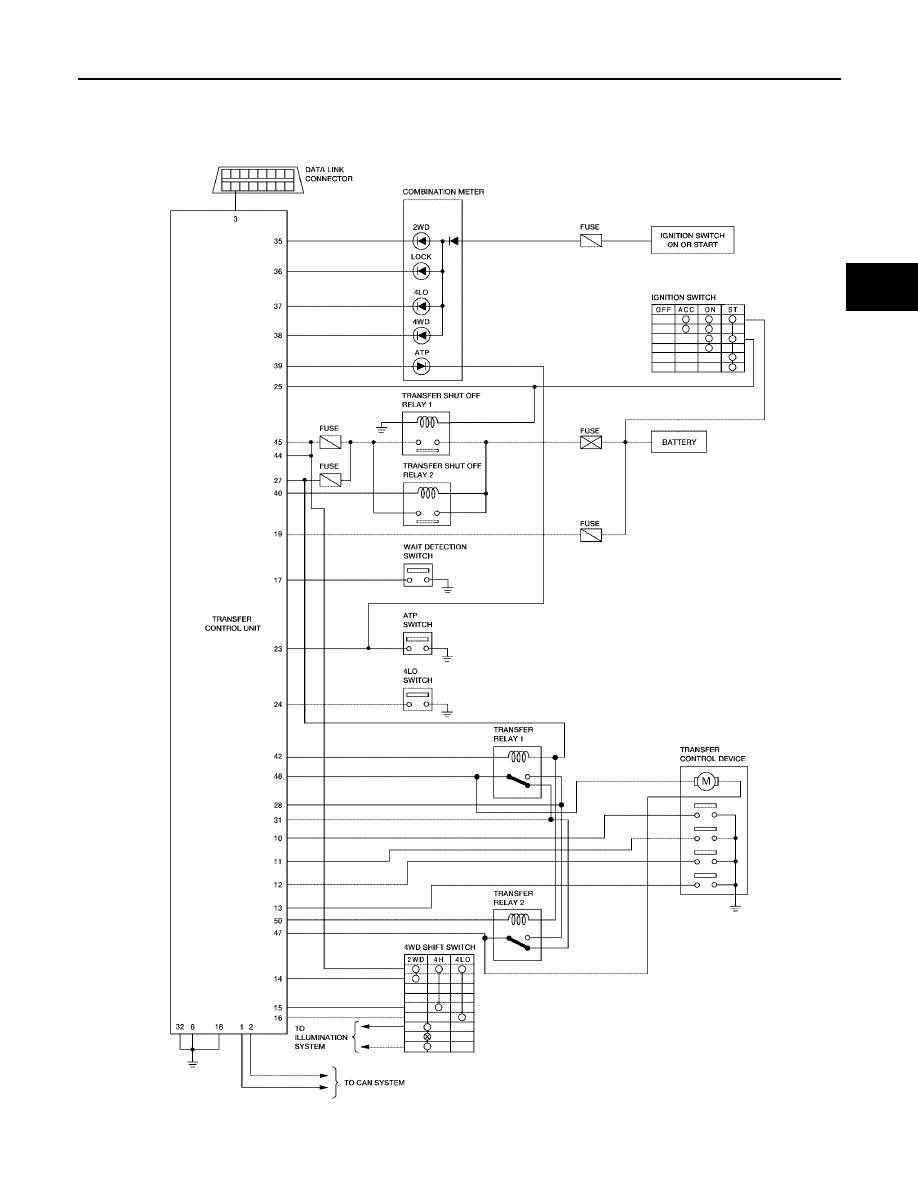

Circuit Diagram

EDS001L0

BDWA0013E

TF-204

[TX15B]

TROUBLE DIAGNOSIS

2005 Pathfinder

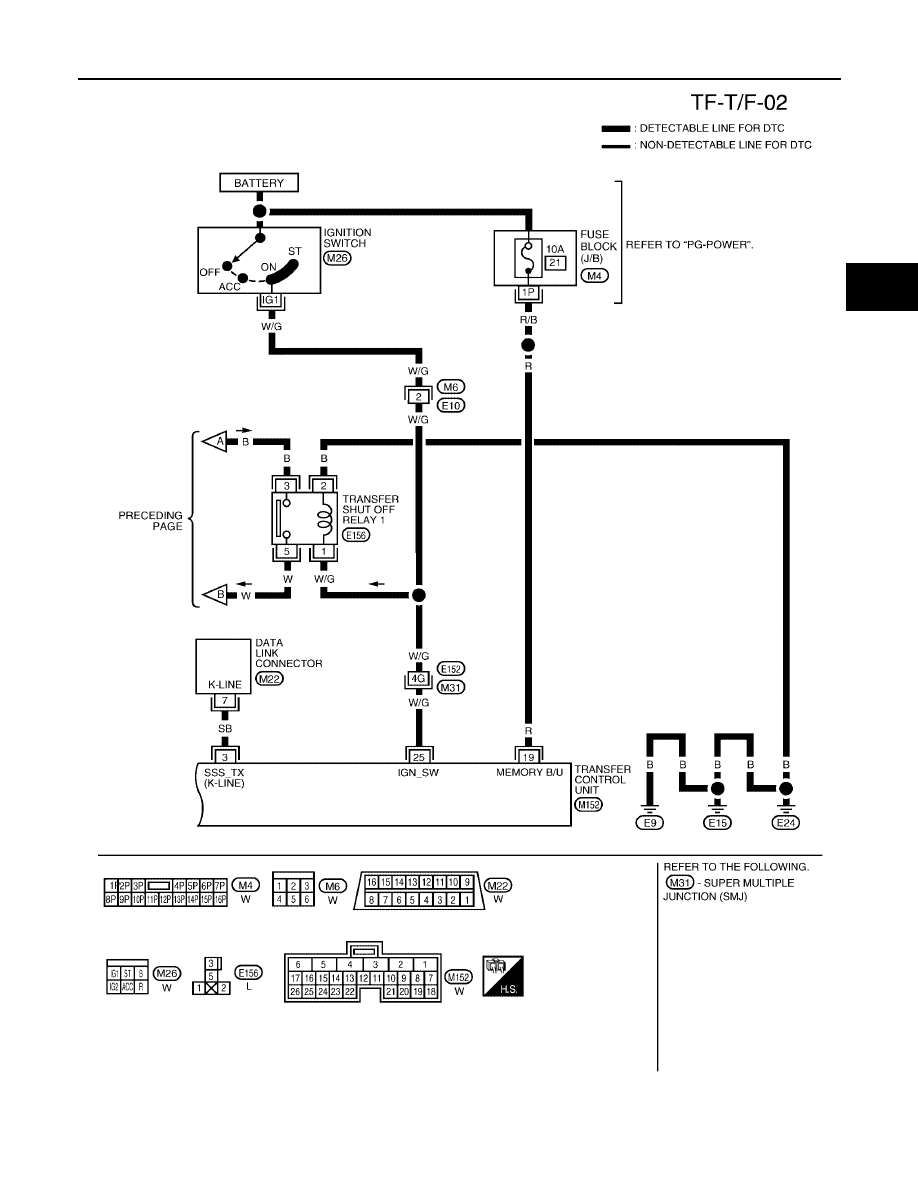

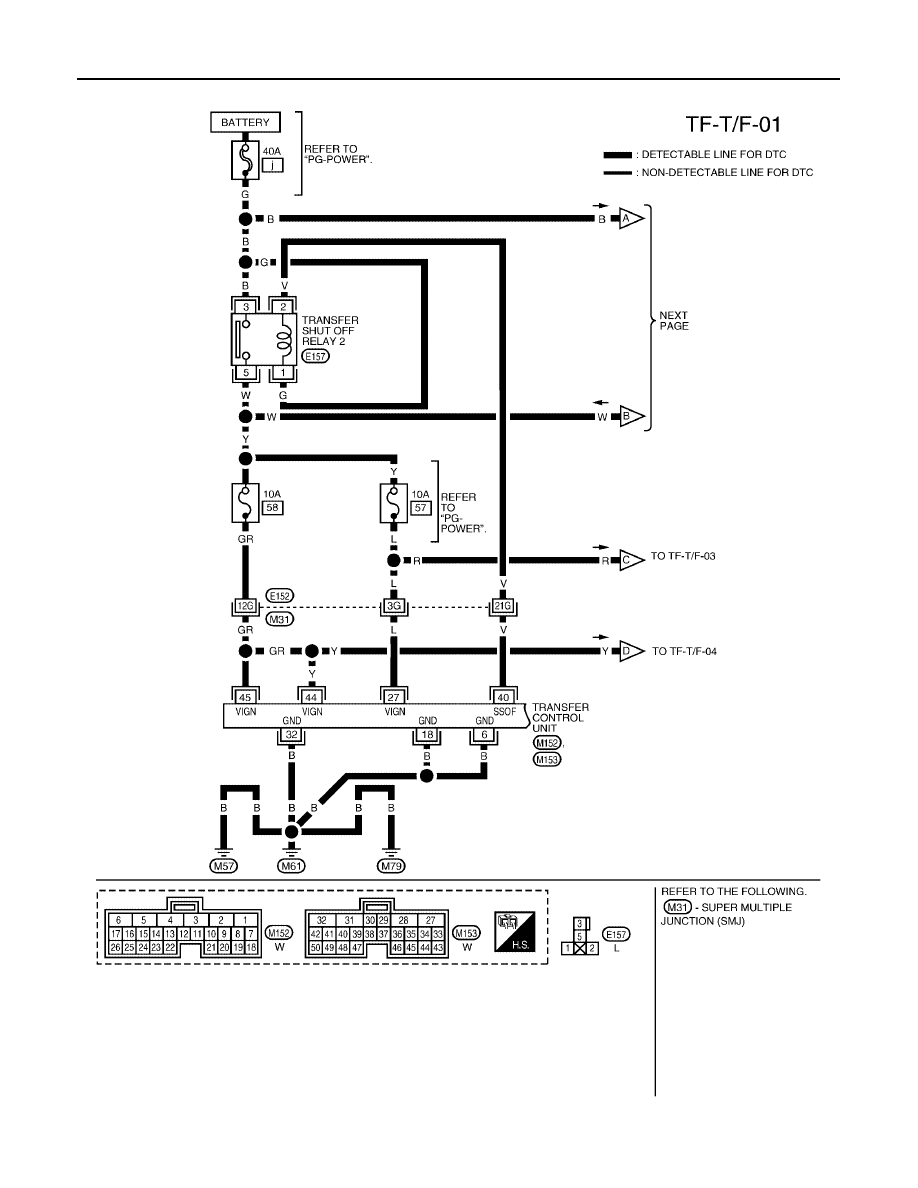

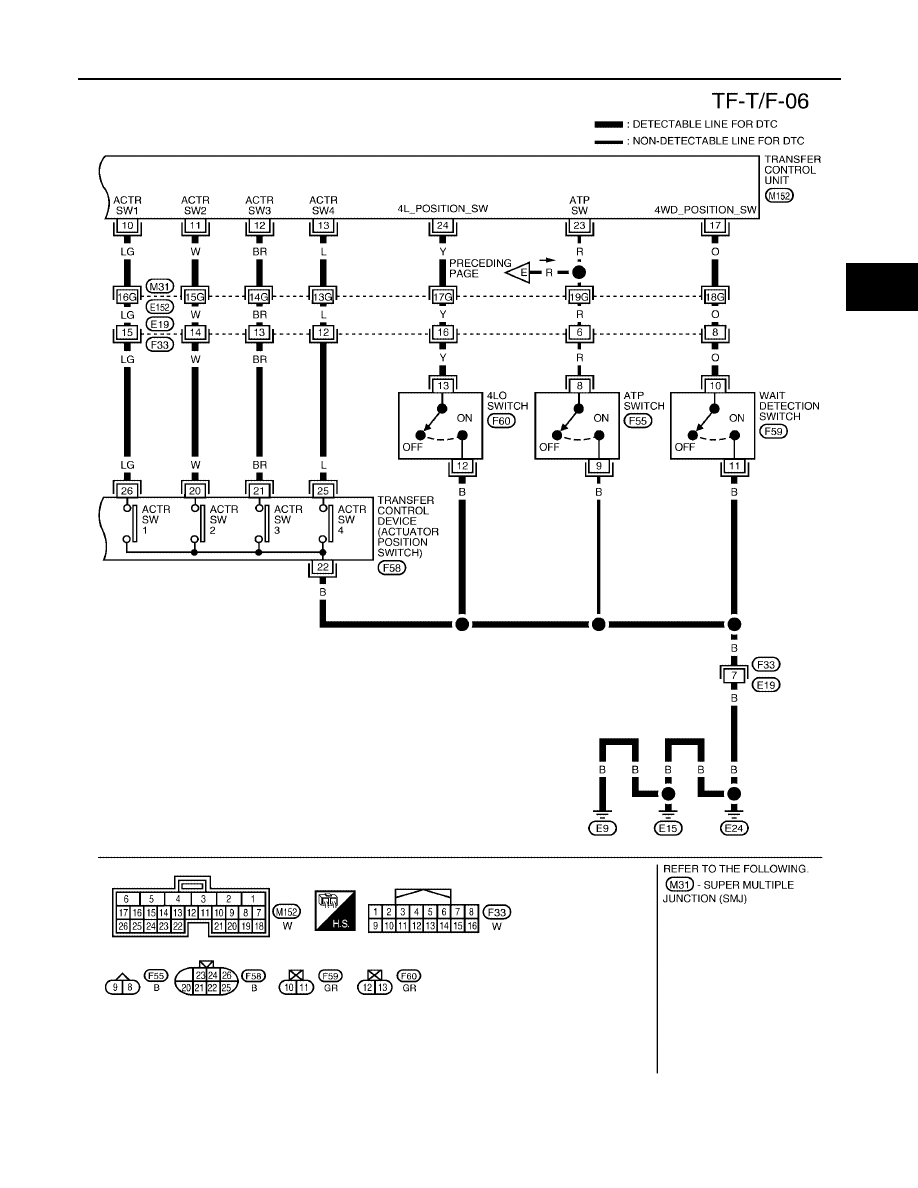

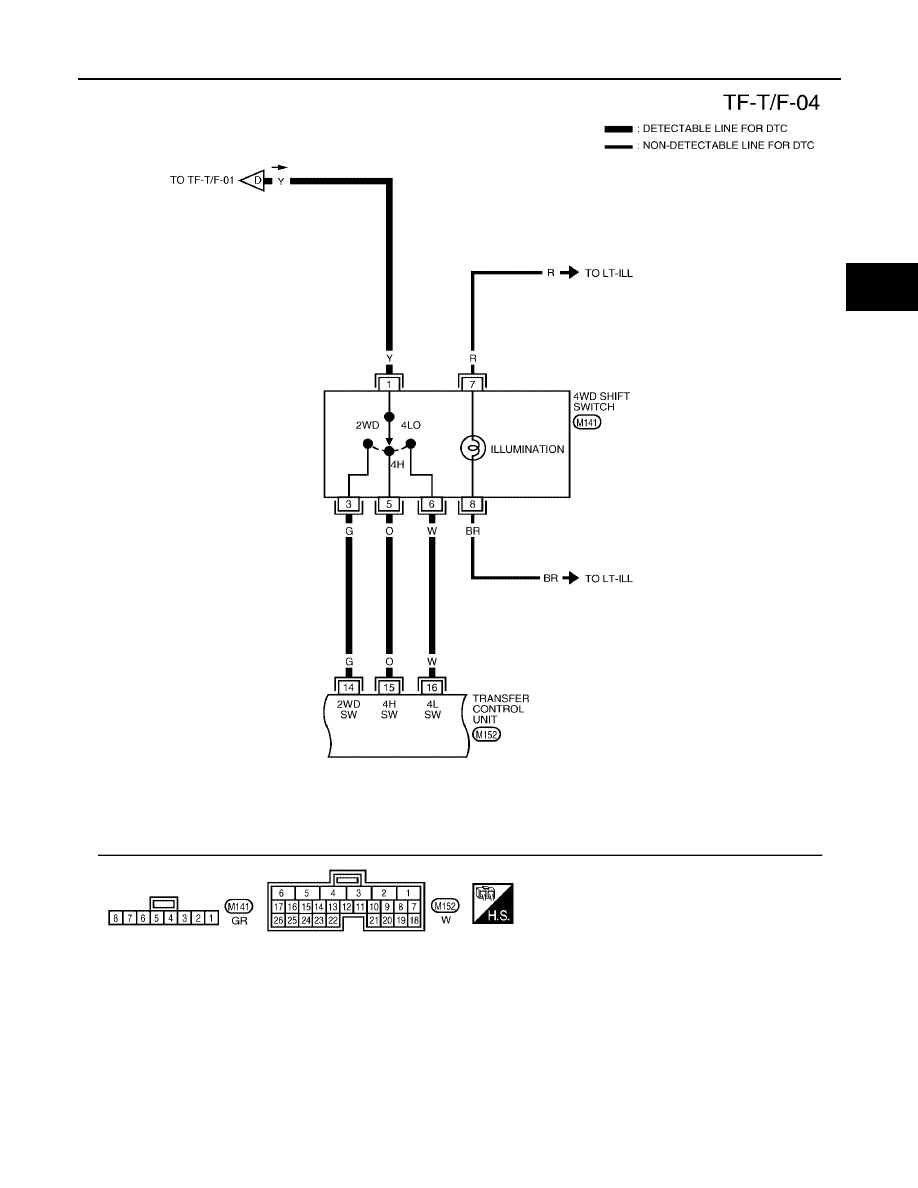

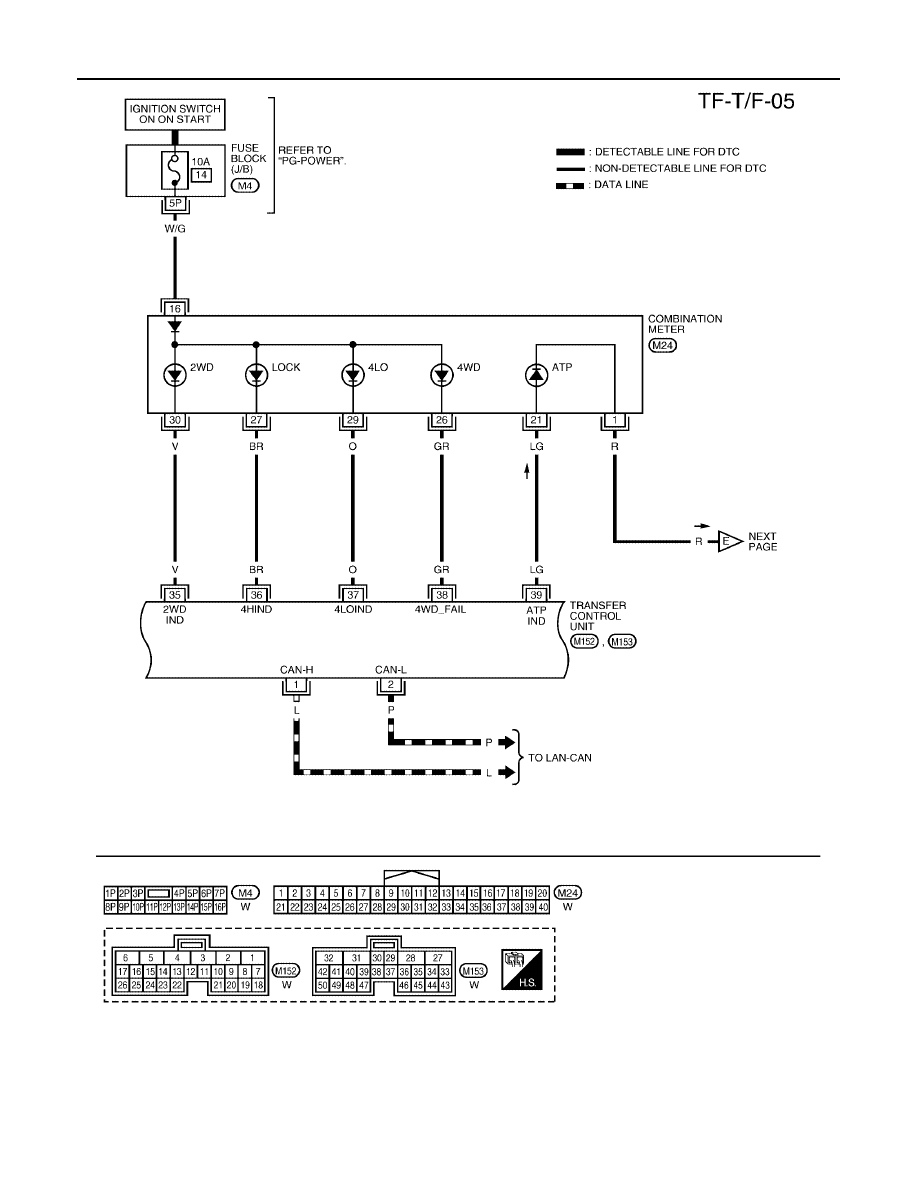

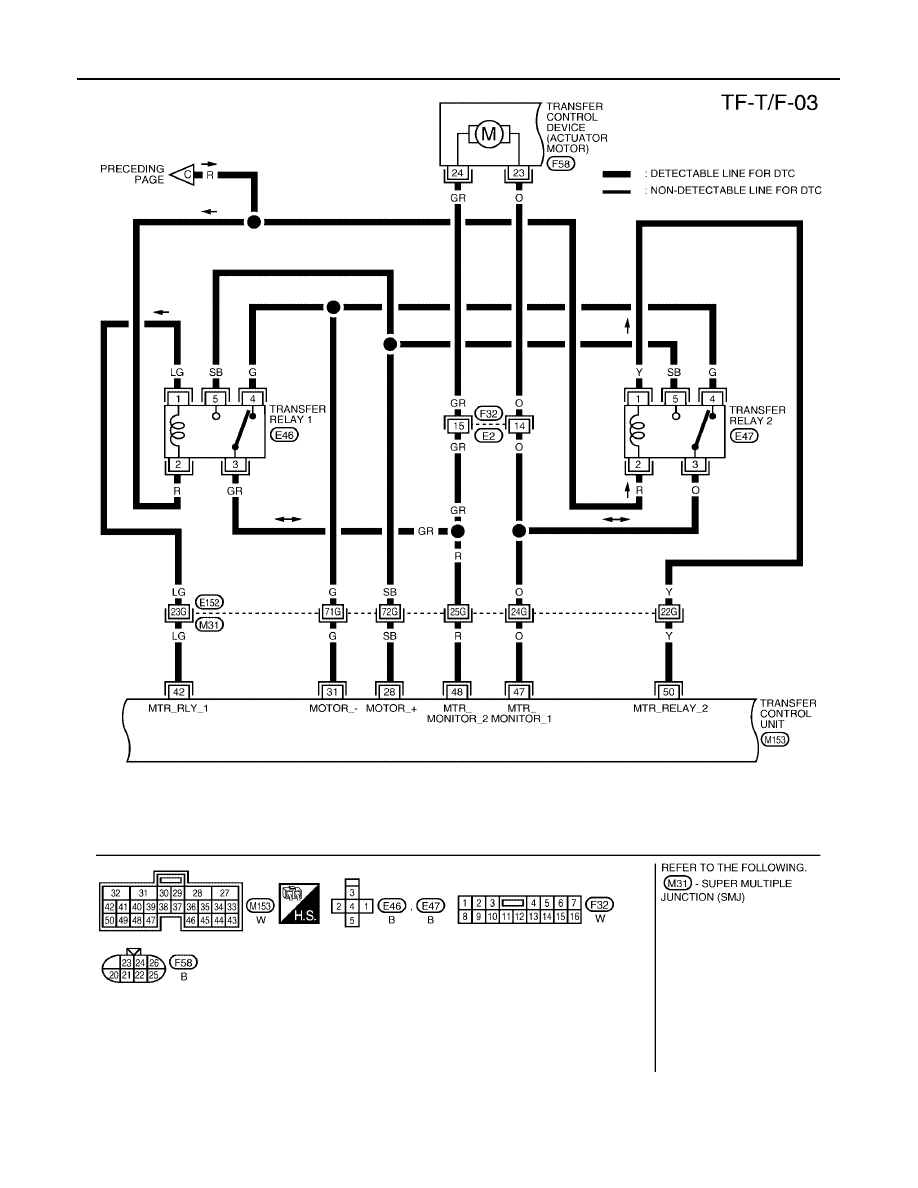

Wiring Diagram — T/F —

EDS001L1

BDWA0008E

TROUBLE DIAGNOSIS

TF-205

[TX15B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

BDWA0028E

TF-206

[TX15B]

TROUBLE DIAGNOSIS

2005 Pathfinder

BDWA0009E

TROUBLE DIAGNOSIS

TF-207

[TX15B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

BDWA0010E

TF-208

[TX15B]

TROUBLE DIAGNOSIS

2005 Pathfinder

BDWA0011E

TROUBLE DIAGNOSIS

TF-209

[TX15B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

BDWA0012E

TF-210

[TX15B]

TROUBLE DIAGNOSIS

2005 Pathfinder

Trouble Diagnosis Chart for Symptoms

EDS001L2

If 4WD warning lamp turns ON, perform self-diagnosis. Refer to

TF-218, "Self-Diagnostic Procedure"

.

Transfer Control Unit Input/Output Signal Reference Values

EDS001L3

TRANSFER CONTROL UNIT INSPECTION TABLE
Specifications with CONSULT-II

Symptom

Condition

Check item

Reference page

4WD shift indicator lamp and 4LO indicator
lamp do not turn ON
(4WD shift indicator lamp and 4LO indicator
lamp check)

Ignition switch: ON

Power supply and ground for transfer
control unit

TF-255

Transfer shut off relay

Combination meter

4WD warning lamp does not turn ON
(4WD warning lamp check)

Ignition switch: ON

Power supply and ground for transfer
control unit

TF-258

Transfer shut off relay

Combination meter

4WD shift indicator lamp or 4LO indicator
lamp does not change

Engine running

4WD shift switch

TF-261

Wait detection switch

4LO switch

ATP switch

Transfer inner parts

ATP warning lamp does not turn ON

Engine running

CAN communication line

TF-262

4WD shift switch

PNP switch signal

ATP switch

Combination meter

Transfer inner parts

4WD shift indicator lamp repeats flashing

Engine running

Wait detection switch

TF-264

4LO switch

Transfer inner parts

4WD warning lamp flashes slowly
Slow flashing: 1 time/2 seconds

While driving

Tire size is different between front and
rear of vehicle.

TF-265

Monitored item [Unit]

Content

Condition

Display value

VHCL/S SEN·FR [km/h]
or [mph]

Wheel speed (Front wheel)

Vehicle stopped

0 km/h (0 mph)

Vehicle running

CAUTION:

Check air pressure of tire under standard condi-
tion.

Approximately
equal to the indica-
tion on speedome-
ter (Inside of

±

10%)

VHCL/S SEN·RR [km/h]
or [mph]

Wheel speed (Rear wheel)

Vehicle stopped

0 km/h (0 mph)

Vehicle running

CAUTION:

Check air pressure of tire under standard condi-
tion.

Approximately
equal to the indica-
tion on speedome-
ter (Inside of

±

10%)

ENGINE SPEED [rpm]

Engine speed

Engine stopped
(Engine speed: Less than 400 rpm)

0 rpm

Engine running
(Engine speed: 400 rpm or more)

Approximately
equal to the indica-
tion on tachometer

BATTERY VOLT [V]

Power supply voltage for
transfer control unit

Ignition switch: ON

Battery voltage
