PRECAUTIONS

TF-187

[TX15B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

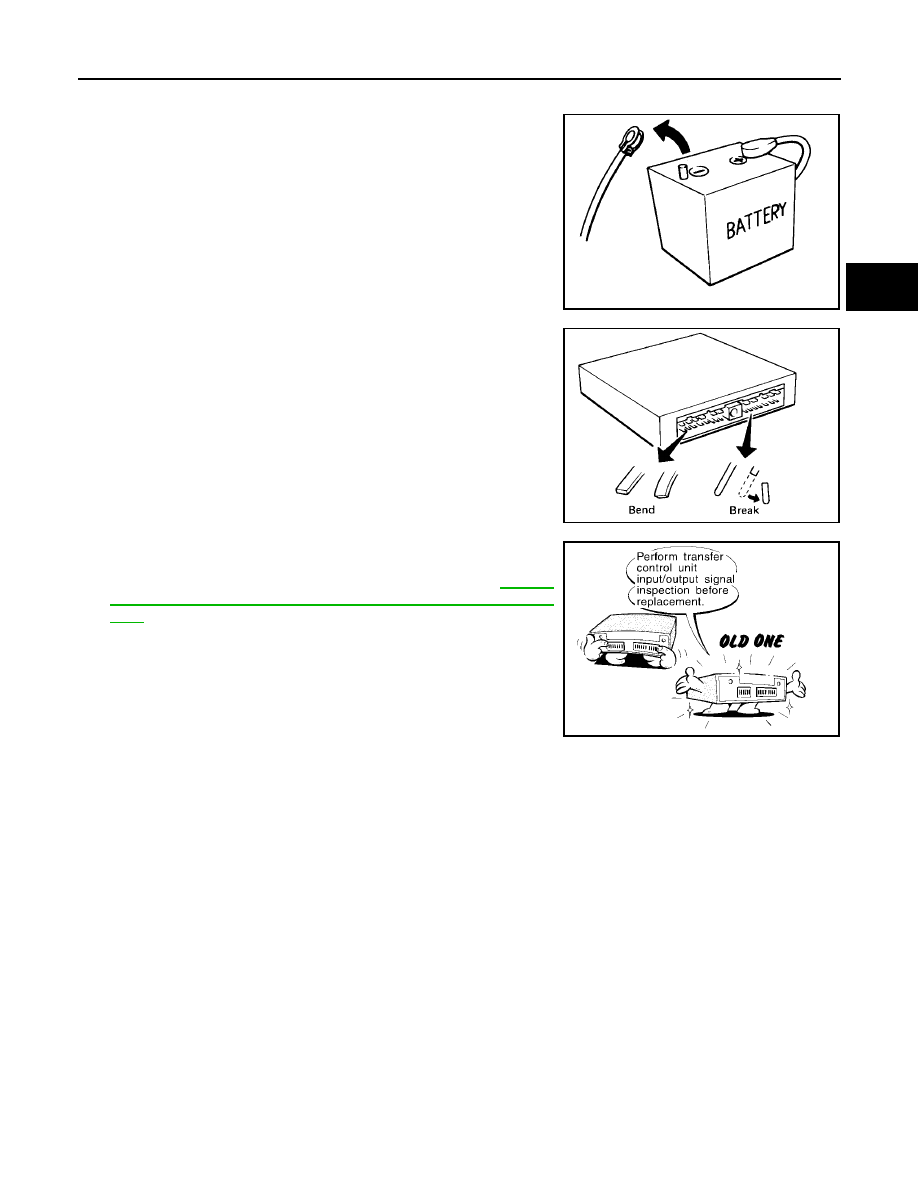

Precautions

EDS001KL

●

Before connecting or disconnecting the transfer control
unit harness connector, turn ignition switch “OFF” and dis-
connect battery ground cable. Battery voltage is applied to
transfer control unit even if ignition switch is turned “OFF”.

●

When connecting or disconnecting pin connectors into or
from transfer control unit, take care not to damage pin ter-
minals (bend or break).
When connecting pin connectors make sure that there are
not any bends or breaks on transfer control unit pin termi-
nals.

●

Before replacing transfer control unit, perform transfer con-
trol unit input/output signal inspection and make sure
transfer control unit functions properly. Refer to

TF-210,

"Transfer Control Unit Input/Output Signal Reference Val-
ues"

.

Service Notice

EDS001KM

●

After overhaul refill the transfer with new transfer fluid.

●

Check the fluid level or replace the fluid only with the vehicle parked on level ground.

●

During removal or installation, keep inside of transfer clear of dust or dirt.

●

Disassembly should be done in a clean work area.

●

Before proceeding with disassembly, thoroughly clean the transfer. It is important to prevent the internal
parts from becoming contaminated by dirt or other foreign matter.

●

Check for the correct installation status prior to removal or disassembly. If matchmarks are required, be
certain they do not interfere with the function of the parts when applied.

●

All parts should be carefully cleaned with a general purpose, non-flammable solvent before inspection or
reassembly.

●

Check appearance of the disassembled parts for damage, deformation, and unusual wear. Replace them
with a new ones if necessary.

●

Gaskets, seals and O-rings should replaced any time the transfer is disassembled.

●

In principle, tighten bolts or nuts gradually in several steps working diagonally from inside to outside. If
tightening sequence is specified, use it.

●

Observe the specified torque when assembling.

●

Clean and flush the parts sufficiently and blow-dry them.

●

Be careful not to damage sliding surfaces and mating surfaces.

SEF289H

SEF291H

MEF040DB

TF-188

[TX15B]

PRECAUTIONS

2005 Pathfinder

●

Use lint-free cloth or towels for wiping parts clean. Common shop rags can leave fibers that could interfere
with the operation of the transfer.

Wiring Diagrams and Trouble Diagnosis

EDS001KN

When reading wiring diagrams, refer to the following:

●

GI-15, "How to Read Wiring Diagrams"

.

●

PG-4, "POWER SUPPLY ROUTING CIRCUIT"

.

When performing trouble diagnosis, refer to the following:

●

GI-9, "How to Follow Trouble Diagnoses"

.

●

GI-27, "How to Perform Efficient Diagnosis for an Electrical Incident"

.

PREPARATION

TF-189

[TX15B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

PREPARATION

PFP:00002

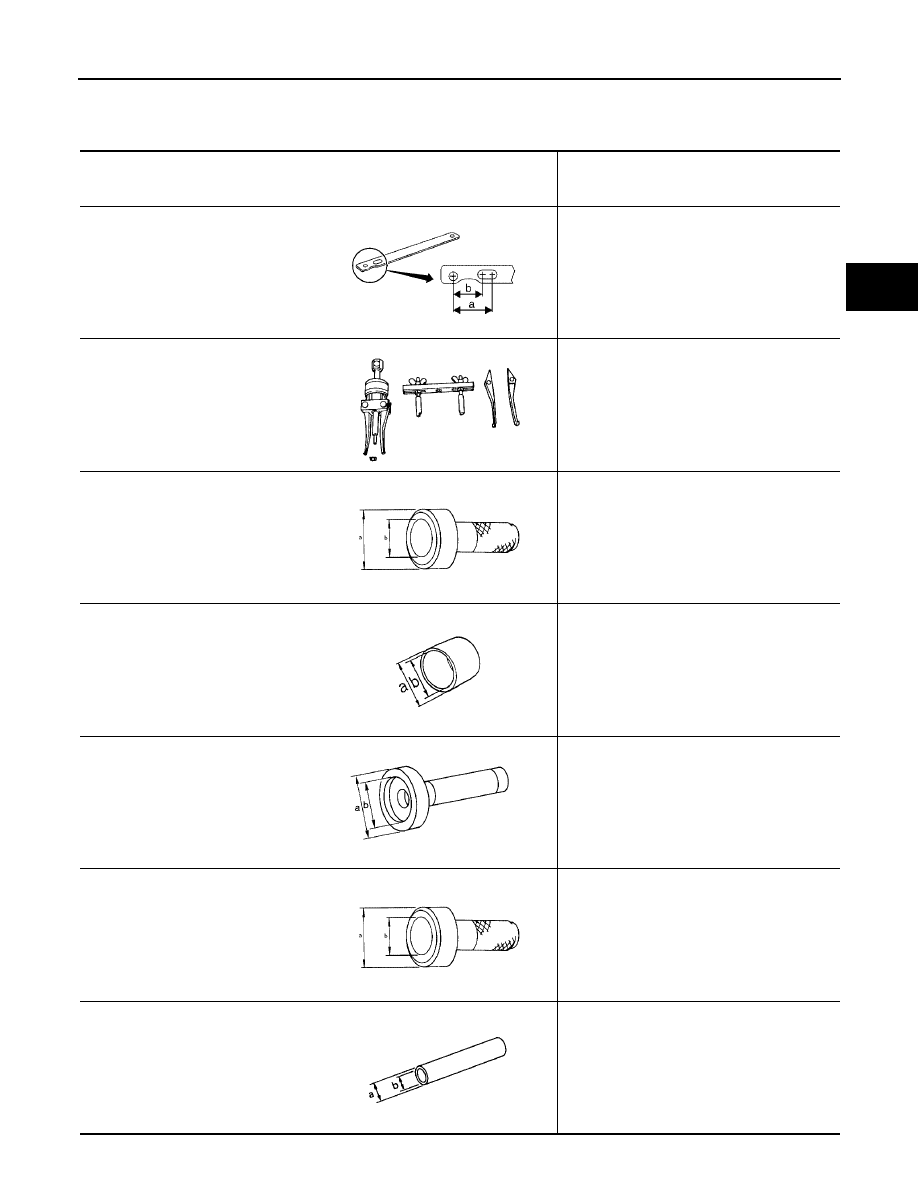

Special Service Tools

EDS001KO

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool number
(Kent-Moore No.)
Tool name

Description

KV40104000
(

—

)

Flange wrench

●

Removing self-lock nut

●

Installing self-lock nut

a: 85 mm (3.35 in)
b: 65 mm (2.56 in)

ST33290001
(J-34286)
Puller

●

Removing front oil seal

●

Removing rear oil seal

●

Removing metal bushing

KV38100500
(

—

)

Drift

●

Installing front oil seal

●

Installing rear oil seal

●

Installing rear bearing

●

Installing front bearing

a: 80 mm (3.15 in) dia.
b: 60 mm (2.36 in) dia.

KV40105310
(

—

)

Drift

●

Installing dust cover

a: 89 mm (3.50 in) dia.
b: 80.7 mm (3.17 in) dia.

KV38100200
(

—

)

Drift

●

Removing sun gear assembly and planetary
carrier assembly

●

Removing input bearing

●

Installing sun gear assembly and planetary
carrier assembly

a: 65 mm (2.56 in) dia.
b: 49 mm (1.93 in) dia.

ST30720000
(J-25405)
Drift

●

Installing input bearing

●

Installing input oil seal

●

Installing carrier bearing

a: 77 mm (3.03 in) dia.
b: 55 mm (2.17 in) dia.

KV32102700
(

—

)

Drift

●

Installing mainshaft rear bearing

a: 48 mm (1.89 in) dia.
b: 41 mm (1.61 in) dia.

NT659

ZZA0601D

ZZA0811D

ZZA1003D

ZZA1143D

ZZA0811D

ZZA0534D

TF-190

[TX15B]

PREPARATION

2005 Pathfinder

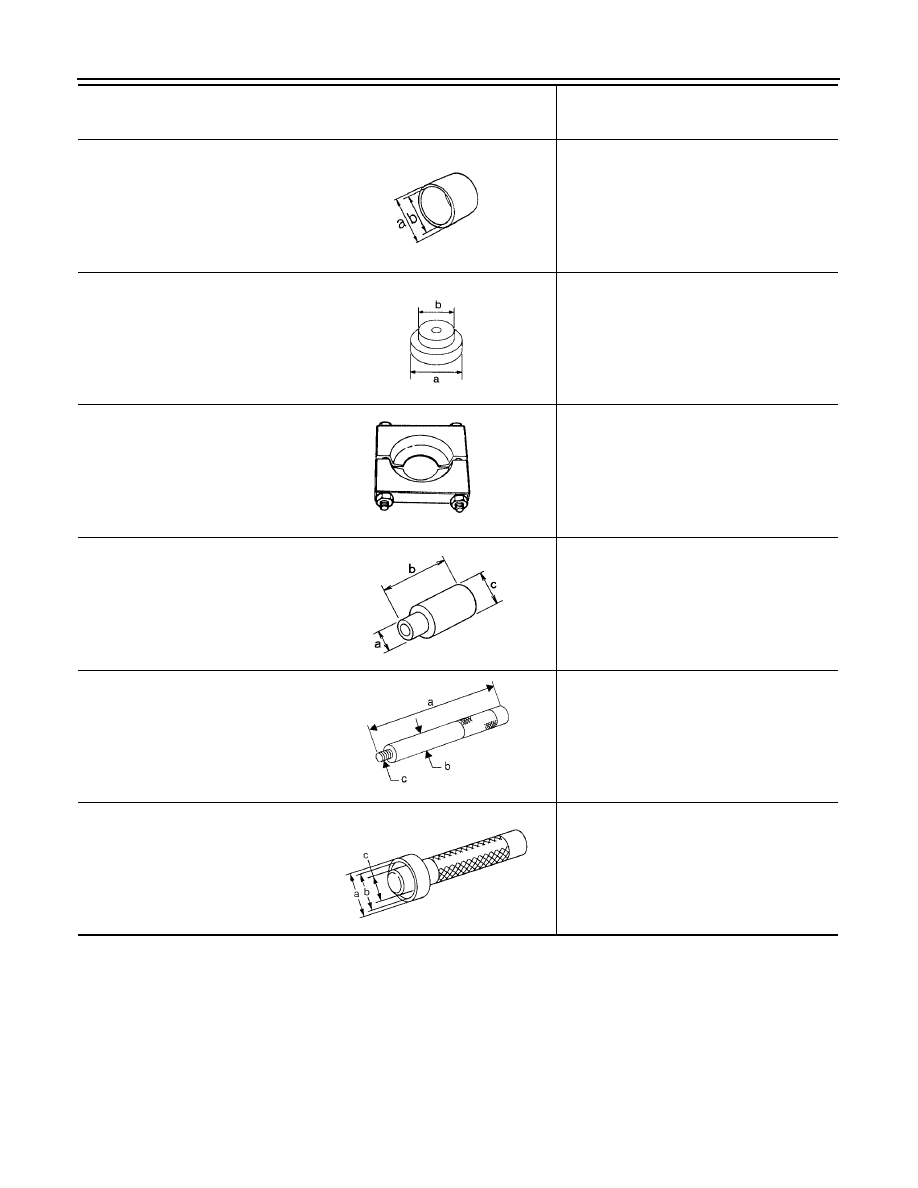

KV40104830
(

—

)

Drift

●

Installing input oil seal

a: 70 mm (2.76 in) dia.
b: 63.5 mm (2.50 in) dia.

ST35300000
(

—

)

Drift

●

Removing carrier bearing

●

Installing metal bushing

●

Removing front bearing

a: 59 mm (2.32 in) dia.
b: 45 mm (1.77 in) dia.

ST30021000
(J-22912-01)
Puller

●

Removing carrier bearing

●

Removing front bearing

●

Removing rear bearing

ST33710000
(

—

)

Drift

●

Removing needle bearing

●

Removing metal bushing

●

Removing rear bearing

a: 89 mm (3.5 in)
b: 30 mm (1.18 in) dia.
c: 24 mm (0.94 in) dia.

ST35325000
(

—

)

Drift bar

●

Removing metal bushing

a: 215 mm (8.46 in)
b: 25 mm (0.98 in) dia.
c: M12

×

1.5P

ST33220000
(

—

)

Drift

●

Installing needle bearing

a: 37 mm (1.46 in) dia.
b: 31 mm (1.22 in) dia.
c: 22 mm (0.87 in) dia.

Tool number
(Kent-Moore No.)
Tool name

Description

ZZA1003D

NT073

ZZA0537D

ZZA1057D

NT663

ZZA1046D

PREPARATION

TF-191

[TX15B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

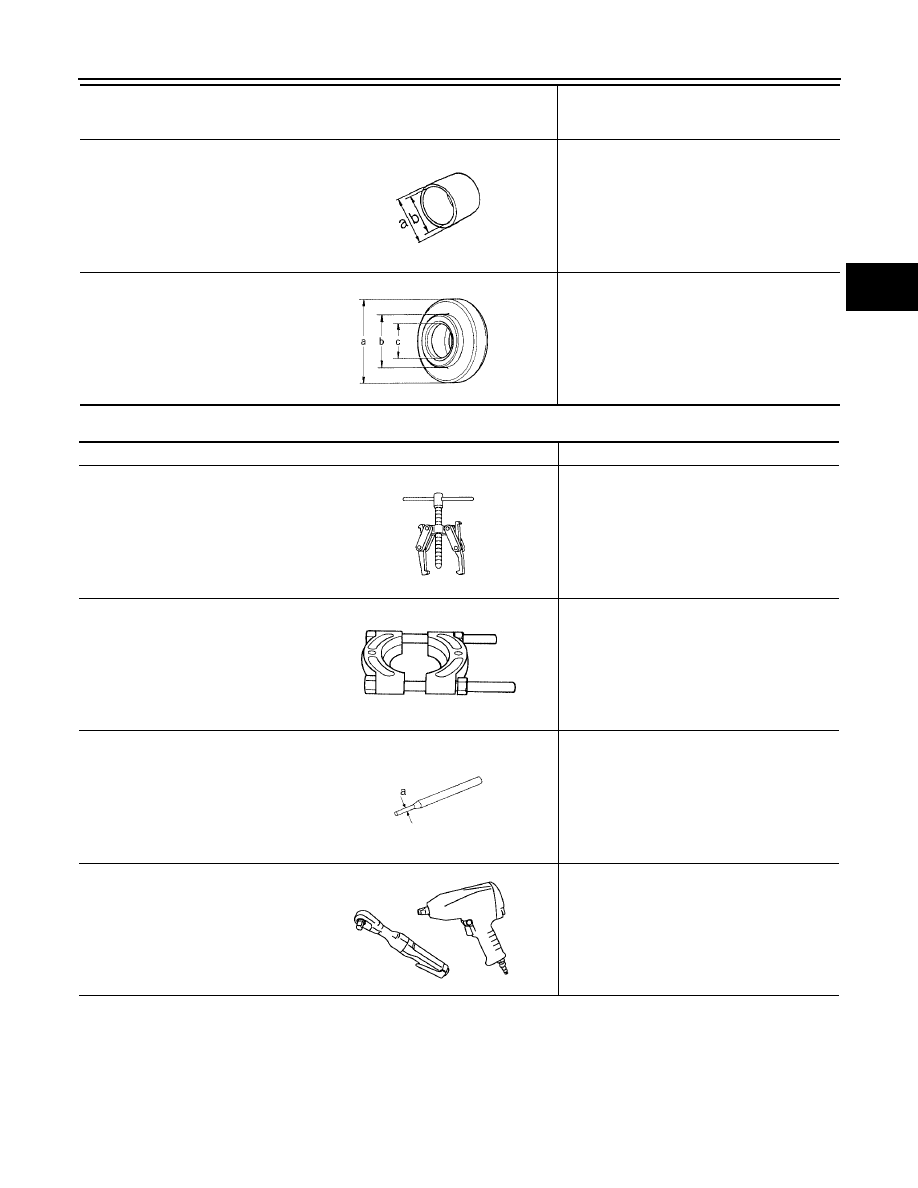

Commercial Service Tools

EDS001KP

ST27863000
(

—

)

Drift

●

Installing carrier bearing

a: 75 mm (2.95 in) dia.
b: 62 mm (2.44 in) dia.

ST30901000
(J-26010-01)
Drift

●

Installing rear bearing

●

Installing front bearing

a: 79 mm (3.11 in) dia.
b: 45 mm (1.77 in) dia.
c: 35.2 mm (1.38 in) dia.

Tool number
(Kent-Moore No.)
Tool name

Description

ZZA1003D

ZZA0978D

Tool name

Description

Puller

●

Removing companion flange

●

Removing mainshaft rear bearing

Puller

●

Removing mainshaft rear bearing

Pin punch

●

Removing retaining pin

a: 6 mm (0.24 in) dia.

Power tool

●

Loosening bolts and nuts

NT077

ZZB0823D

NT410

PBIC0190E

TF-192

[TX15B]

NOISE, VIBRATION AND HARSHNESS (NVH) TROUBLESHOOTING

2005 Pathfinder

NOISE, VIBRATION AND HARSHNESS (NVH) TROUBLESHOOTING

PFP:00003

NVH Troubleshooting Chart

EDS001KQ

Use the chart below to help you find the cause of the symptom. The numbers indicate the order of the inspec-
tion. If necessary, repair or replace these parts.

Reference page

TF-

193

TF-

276

TF-

298

TF-

284

TF-

293

SUSPECTED PARTS
(Possible cause)

TRANSFER

F

L

UI

D

(L

e

vel

lo

w

)

TRANSFER

F

L

UI

D

(W

ro

n

g)

T

R

A

N

S

F

E

R

FL

U

ID

(Le

v

e

l

too

hi

gh

)

LI

Q

U

ID

G

ASK

ET

(D

am

age

d)

O

-R

IN

G

(W

or

n

o

r

dam

ag

ed)

O

IL

SEAL

(W

or

n

o

r

d

am

ag

ed)

SH

IF

T

F

O

R

K

(Wor

n

or

dam

aged

)

G

E

A

R

(W

or

n

o

r

d

am

ag

ed)

BEARI

N

G

(W

o

rn

or

dam

age

d)

Symptom

Noise

1

2

3

3

Transfer fluid leakage

3

1

2

2

2

Hard to shift or will not shift

1

1

2

TRANSFER FLUID

TF-193

[TX15B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

TRANSFER FLUID

PFP:31001

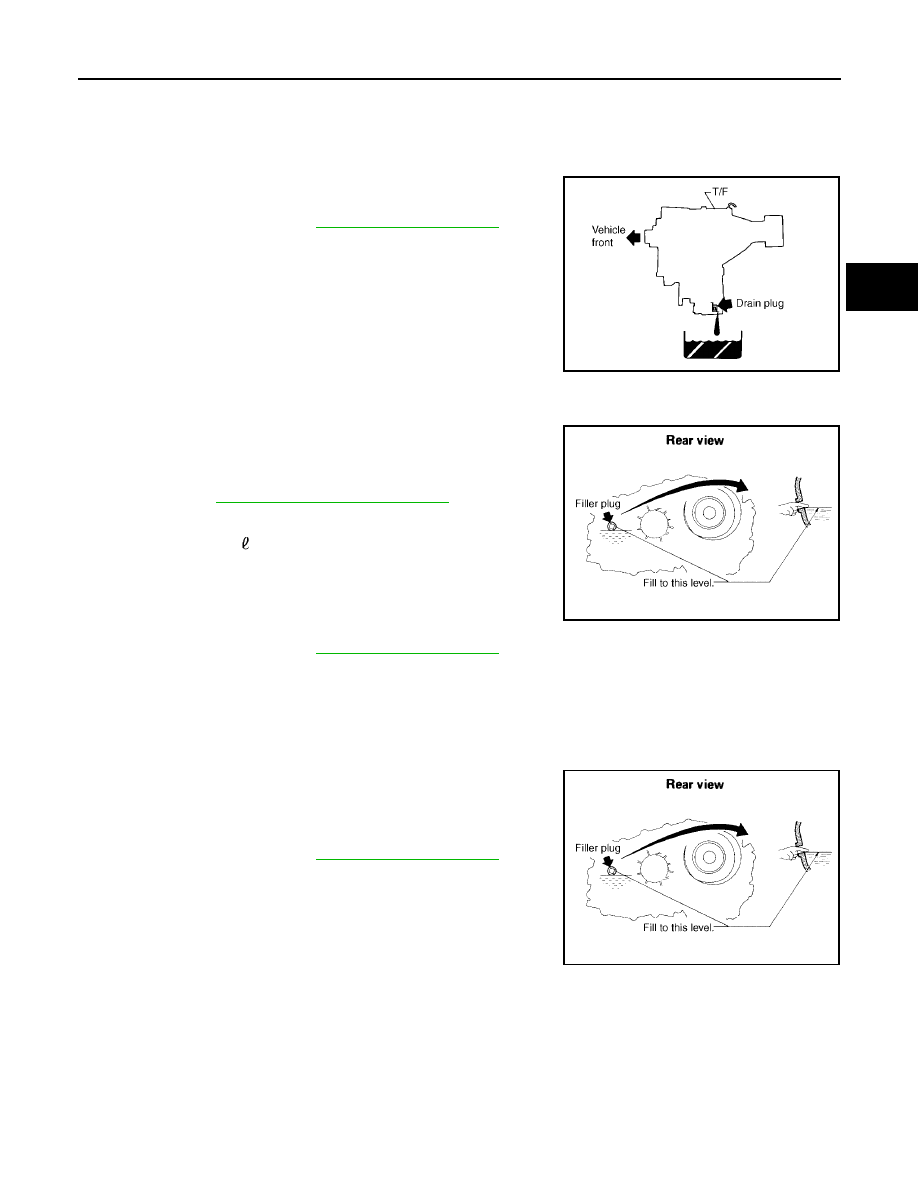

Replacement

EDS001KR

DRAINING

1.

Stop engine.

2.

Remove the drain plug and gasket. Drain the fluid.

3.

Install the drain plug with a new gasket to the transfer. Tighten to
the specified torque. Refer to

TF-276, "COMPONENTS"

.

CAUTION:

Do not reuse gasket.

FILLING

1.

Remove the filler plug and gasket.

2.

Fill the transfer with new fluid until the fluid level reaches the
specified limit near the filler plug hole.

CAUTION:

Carefully fill fluid. (Fill up for approx. 3 minutes.)

3.

Leave the vehicle for 3 minutes, and check fluid level again.

4.

Install the filler plug with a new gasket to the transfer. Tighten to
the specified torque. Refer to

TF-276, "COMPONENTS"

.

CAUTION:

Do not reuse gasket.

Inspection

EDS001KS

FLUID LEAKAGE AND FLUID LEVEL

1.

Make sure that fluid is not leaking from the transfer assembly or around it.

2.

Check fluid level from the filler plug hole as shown.

CAUTION:

Do not start engine while checking fluid level.

3.

Install the filler plug with a new gasket to the transfer. Tighten to
the specified torque. Refer to

TF-276, "COMPONENTS"

.

CAUTION:

Do not reuse gasket.

WDIA0214E

Fluid grade:

Refer to

MA-11, "Fluids and Lubricants"

.

Fluid capacity:

Approx. 2.0

(2-1/8 US pt, 1-3/4 Imp pt)

WDIA0211E

WDIA0211E

TF-194

[TX15B]

4WD SYSTEM

2005 Pathfinder

4WD SYSTEM

PFP:33084

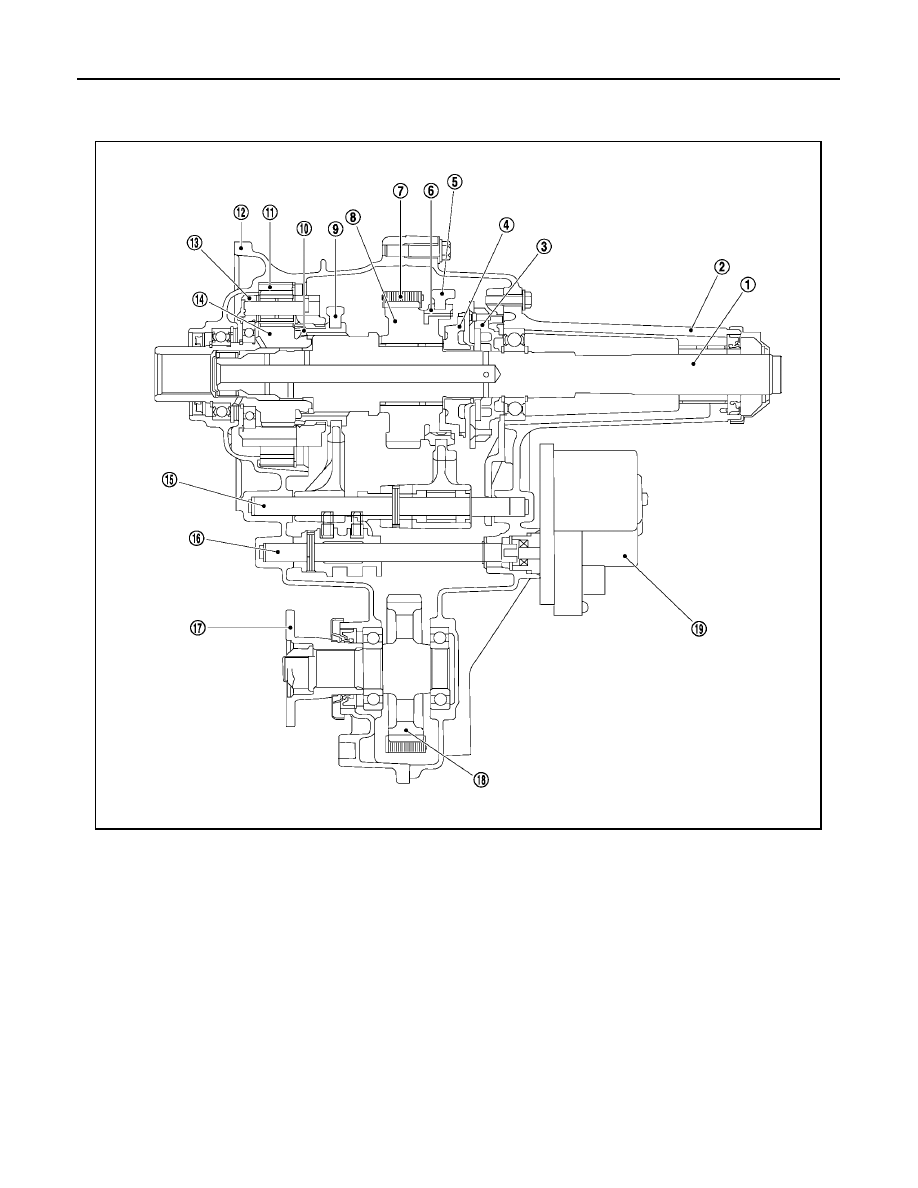

Cross-section View

EDS001KT

1.

Mainshaft

2.

Rear case

3.

Oil pump assembly

4.

Clutch gear

5.

2-4 shift fork

6.

2-4 sleeve

7.

Drive chain

8.

Sprocket

9.

L-H shift fork

10. L-H sleeve

11.

Internal gear

12. Front case

13. Planetary carrier assembly

14. Sun gear assembly

15. L-H shift rod

16. Control shift rod

17. Companion flange

18. Front drive shaft

19. Transfer control device

WDIA0222E
