TROUBLE DIAGNOSIS

TF-211

[TX15B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

2WD SWITCH [ON/
OFF]

Input condition from 4WD
shift switch

4WD shift switch: 2WD

ON

4WD shift switch: 4H and 4LO

OFF

4H SWITCH [ON/OFF]

Input condition from 4WD
shift switch

4WD shift switch: 4H

ON

4WD shift switch: 2WD and 4LO

OFF

4L SWITCH [ON/OFF]

Input condition from 4WD
shift switch

4WD shift switch: 4LO

ON

4WD shift switch: 2WD and 4H

OFF

4L POSI SW [ON/OFF]

Condition of 4LO switch

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N”
position

●

Brake pedal depressed

4WD shift switch: 4LO

ON

Except the above

OFF

ATP SWITCH [ON/OFF]

Condition of ATP switch

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N”
position

●

Brake pedal depressed

4WD shift switch
: 4H to 4LO or 4LO to 4H
(While actuator motor is
operating.)

ON

Except the above

OFF

WAIT DETCT SW [ON/
OFF]

Condition of wait detection
switch

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N”
position

●

Brake pedal depressed

4WD shift switch
: 4H and 4LO

ON

4WD shift switch: 2WD

OFF

4WD MODE [2H/4H/4L]

Control status of 4WD
(Output condition of 4WD
shift indicator lamp and
4LO indicator lamp)

4WD shift switch
(Engine running)

2WD

2H

4H

4H

4LO

4L

VHCL/S COMP [km/h]
or [mph]

Vehicle speed

Vehicle stopped

0 km/h (0 mph)

Vehicle running

CAUTION:

Check air pressure of tire under standard condi-
tion.

Approximately
equal to the indica-
tion on speedome-
ter (Inside of

±

10%)

SHIFT ACT 1 [ON/OFF]

Output condition to actua-
tor motor (clockwise)

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N”
position

●

Brake pedal depressed

4WD shift switch
: 2WD to 4H or 4H to 4LO
or 2WD to 4LO

ON

Except the above

OFF

SHIFT AC MON1 [ON/
OFF]

Check signal for transfer
control unit signal output

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N”
position

●

Brake pedal depressed

4WD shift switch
: 2WD to 4H or 4H to 4LO
or 2WD to 4LO

ON

Except the above

OFF

SHIFT ACT 2 [ON/OFF]

Output condition to actua-
tor motor (counterclock-
wise)

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N”
position

●

Brake pedal depressed

4WD shift switch
: 4LO to 4H or 4H to 2WD
or 4LO to 2WD

ON

Except the above

OFF

SHIFT AC MON2 [ON/
OFF]

Check signal for transfer
control unit signal output

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N”
position

●

Brake pedal depressed

4WD shift switch
: 4LO to 4H or 4H to 2WD
or 4LO to 2WD

ON

Except the above

OFF

Monitored item [Unit]

Content

Condition

Display value

TF-212

[TX15B]

TROUBLE DIAGNOSIS

2005 Pathfinder

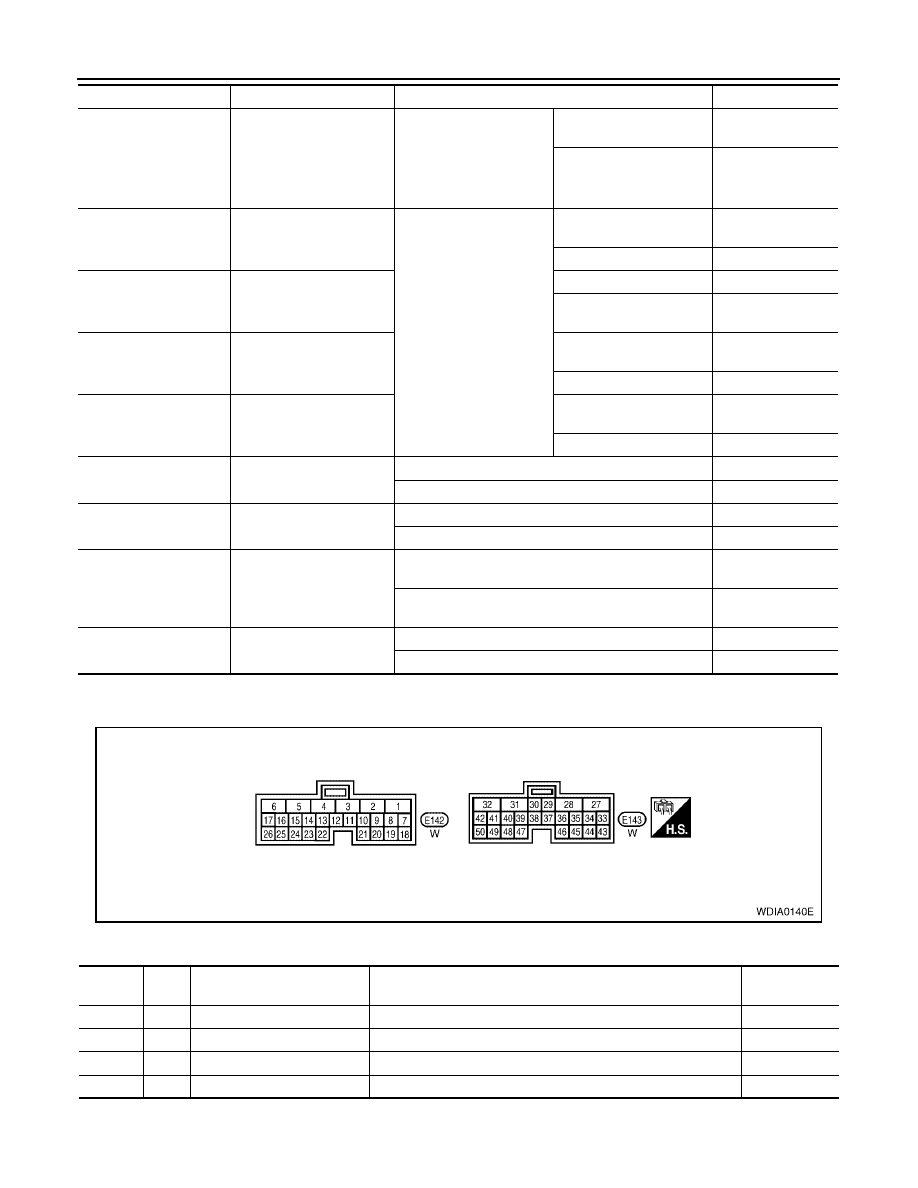

Specifications Between Transfer Control Unit Terminals

TRANSFER CONTROL UNIT TERMINAL CONNECTOR LAYOUT

NOTE:
Data are reference value and are measured between each terminal and ground.

SHIFT ACT/R MON
[ON/OFF]

Operating condition of
actuator motor relay (inte-
grated in transfer control
unit)

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N”
position

●

Brake pedal depressed

When 4WD shift switch is
operated

ON

When 4WD shift switch is
not operated

OFF

SHIFT POS SW1 [ON/
OFF]

Condition of actuator posi-
tion switch 1

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N”
position

●

Brake pedal depressed

4WD shift switch: 2WD
and 4LO

ON

4WD shift switch: 4H

OFF

SHIFT POS SW2 [ON/
OFF]

Condition of actuator posi-
tion switch 2

4WD shift switch: 4LO

ON

4WD shift switch: 2WD
and 4H

OFF

SHIFT POS SW3 [ON/
OFF]

Condition of actuator posi-
tion switch 3

4WD shift switch: 2WD
and 4H

ON

4WD shift switch: 4LO

OFF

SHIFT POS SW4 [ON/
OFF]

Condition of actuator posi-
tion switch 4

4WD shift switch: 4H and
4LO

ON

4WD shift switch: 2WD

OFF

4WD FAIL LAMP [ON/
OFF]

4WD warning lamp condi-
tion

4WD warning lamp: ON

ON

4WD warning lamp: OFF

OFF

2WD IND [ON/OFF]

Rear indicator of 4WD shift
indicator lamp condition

Rear indicator of 4WD shift indicator lamp: ON

ON

Rear indicator of 4WD shift indicator lamp: OFF

OFF

4H IND [ON/OFF]

Front and center indicator
of 4WD shift indicator lamp
condition

Front and center indicator of 4WD shift indicator lamp
: ON

ON

Front and center indicator of 4WD shift indicator lamp
: OFF

OFF

4L IND [ON/OFF]

4LO indicator lamp condi-
tion

4LO indicator lamp: ON

ON

4LO indicator lamp: OFF

OFF

Monitored item [Unit]

Content

Condition

Display value

WDIA0140E

Terminal

Wire

color

Item

Condition

Data (Approx.)

1

L

CAN-H

–

–

2

P

CAN-L

–

–

3

SB

K-LINE (CONSULT-II signal)

–

–

6

B

Ground

Always

0V

TROUBLE DIAGNOSIS

TF-213

[TX15B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

10

LG

Actuator position switch 1

●

Vehicle stopped

●

Engine running

●

A/T selector
lever “N” position

●

Brake pedal
depressed

4WD shift switch: 2WD and 4LO

0V

4WD shift switch: 4H

Battery voltage

11

W

Actuator position switch 2

4WD shift switch: 4LO

0V

4WD shift switch: 2WD and 4H

Battery voltage

12

BR

Actuator position switch 3

4WD shift switch: 2WD and 4H

0V

4WD shift switch: 4LO

Battery voltage

13

L

Actuator position switch 4

4WD shift switch: 4H and 4LO

0V

4WD shift switch: 2WD

Battery voltage

14

G

4WD shift switch (2WD)

Ignition switch: ON

4WD shift switch: 2WD

Battery voltage

4WD shift switch: 4H and 4LO

0V

15

O

4WD shift switch (4H)

4WD shift switch: 4H

Battery voltage

4WD shift switch: 2WD and 4LO

0V

16

W

4WD shift switch (4LO)

4WD shift switch: 4LO

Battery voltage

4WD shift switch: 2WD and 4H

0V

17

O

Wait detection switch

●

Vehicle stopped

●

Engine running

●

A/T selector
lever “N” position

●

Brake pedal
depressed

4WD shift switch: 4H and 4LO

0V

4WD shift switch: 2WD

Battery voltage

18

B

Ground

Always

0V

19

R

Power supply
(Memory back-up)

Ignition switch: ON

Battery voltage

Ignition switch: OFF

Battery voltage

23

R

ATP switch

●

Vehicle stopped

●

Engine running

●

A/T selector
lever “N”

●

Brake pedal
depressed

4WD shift switch
: 4H to 4LO or 4LO to 4H
(While actuator motor is operating.)

0V

Except the above

Battery voltage

24

Y

4LO switch

●

Vehicle stopped

●

Engine running

●

A/T selector
lever “N” position

●

Brake pedal
depressed

4WD shift switch: 4LO

0V

Except the above

Battery voltage

25

W/G

Ignition switch monitor

Ignition switch: ON

Battery voltage

Ignition switch: OFF

0V

27

L

Actuator motor power supply

Ignition switch: ON

Battery voltage

Ignition switch: OFF (5 seconds after ingnition switch is turned
OFF)

0V

28

SB

Actuator motor (+)

●

Vehicle stopped

●

Engine running

●

A/T selector
lever “N” position

●

Brake pedal
depressed

When 4WD shift switch is operated (while
actuator motor is operating)

Battery volt-
age

→

0V

When 4WD shift switch is not operated

0V

31

G

Actuator motor (-)

Always

0V

32

B

Actuator motor ground

Always

0V

Terminal

Wire

color

Item

Condition

Data (Approx.)

TF-214

[TX15B]

TROUBLE DIAGNOSIS

2005 Pathfinder

CAUTION:

When using a circuit tester to measure voltage for inspection, be sure not to extend forcibly any connector terminals.

35

V

4WD shift indicator lamp
(Rear indicator)

Engine running

Rear indicator of 4WD shift indicator lamp
: ON

0V

Rear indicator of 4WD shift indicator lamp
: OFF

Battery voltage

36

BR

4WD shift indicator lamp
(Front and center indicator)

Front and center indicator of 4WD shift
indicator lamp: ON

0V

Front and center indicator of 4WD shift
indicator lamp: OFF

Battery voltage

37

O

4LO indicator lamp

4LO indicator lamp: ON

0V

4LO indicator lamp: OFF

Battery voltage

38

GR

4WD warning lamp

4WD warning lamp: ON

0V

4WD warning lamp: OFF

Battery voltage

39

LG

ATP warning lamp

●

Vehicle stopped

●

Engine running

●

A/T selector
lever “P” position

●

Brake pedal
depressed

4WD shift switch: 4H to 4LO or 4LO to 4H
(While actuator motor is operating.)

Battery voltage

Except the above

0V

40

V

Transfer shut off relay

Ignition switch: ON

0V

Ignition switch: OFF (5 seconds after ingnition switch is turned
OFF)

Battery voltage

42

LG

Transfer relay 1

●

Vehicle stopped

●

Engine running

●

A/T selector
lever “N” position

●

Brake pedal
depressed

4WD shift switch: 2WD to 4H or 4H to 4LO
or 2WD to 4LO

0V

Except the above

Battery voltage

44

Y

Power supply

Ignition switch: ON

Battery voltage

Ignition switch: OFF (5 seconds after ingnition switch is turned
OFF)

0V

45

GR

Power supply

Ignition switch: ON

Battery voltage

Ignition switch: OFF (5 seconds after ingnition switch is turned
OFF)

0V

47

O

Transfer relay 1 monitor

●

Vehicle stopped

●

Engine running

●

A/T selector
lever “N” position

●

Brake pedal
depressed

4WD shift switch: 2WD to 4H or 4H to 4LO
or 2WD to 4LO (while actuator motor is
operating)

Battery volt-
age

→

0V

Except the above

0V

48

R

Transfer relay 2 monitor

4WD shift switch: 4LO to 4H or 4H to 2WD
or 4LO to 2WD (while actuator motor is
operating)

Battery volt-
age

→

0V

Except the above

0V

50

Y

Transfer relay 2

4WD shift switch: 4LO to 4H or 4H to 2WD
or 4LO to 2WD

0V

Except the above

Battery voltage

Terminal

Wire

color

Item

Condition

Data (Approx.)

TROUBLE DIAGNOSIS

TF-215

[TX15B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

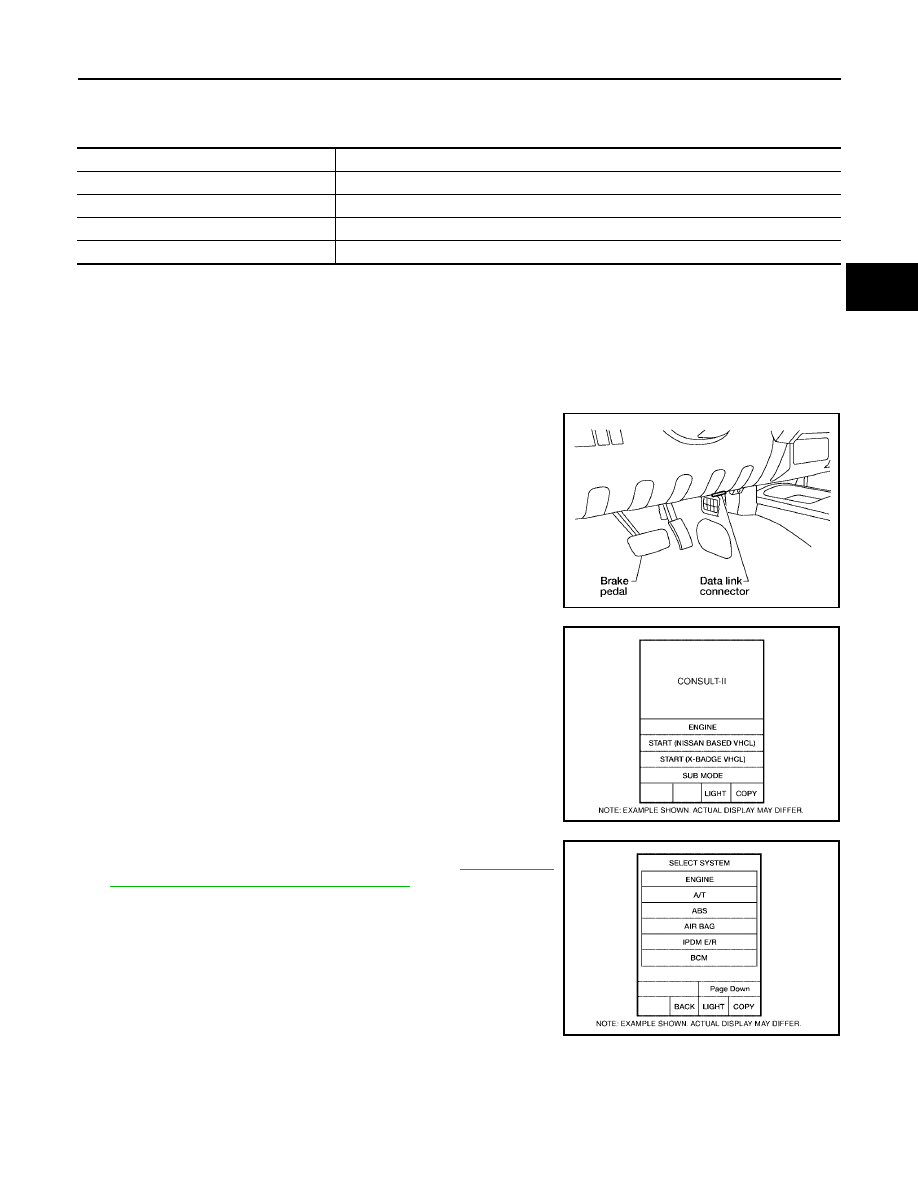

CONSULT-II Function (ALL MODE AWD/4WD)

EDS001L4

FUNCTION

CONSULT-II can display each diagnostic item using the diagnostic test modes shown following.

CONSULT-II SETTING PROCEDURE

CAUTION:

If CONSULT-II is used with no connection of CONSULT-II CONVERTER, malfunctions might be
detected in self-diagnosis depending on control unit which carry out CAN communication.

NOTE:
For details, refer to the separate “CONSULT-II Operations Manual”.

1.

Turn ignition switch “OFF”.

2.

Connect CONSULT-II and CONSULT-II CONVERTER to data
link connector on vehicle.

3.

Turn ignition switch “ON”.

4.

Touch “START (NISSAN BASED VHCL)”.

5.

Touch “ALL MODE AWD/4WD”.
If “ALL MODE AWD/4WD” is not indicated, go to

GI-38, "CON-

SULT-II Data Link Connector (DLC) Circuit"

.

6.

Perform each diagnostic test mode according to each service
procedure.

ALL MODE AWD/4WD diagnostic mode

Description

SELF-DIAG RESULTS

Displays transfer control unit self-diagnosis results.

DATA MONITOR

Displays transfer control unit input/output data in real time.

CAN DIAG SUPPORT MNTR

The results of transmit/receive diagnosis of CAN communication can be read.

ECU PART NUMBER

Transfer control unit part number can be read.

BBIA0538E

BCIA0029E

BCIA0030E

TF-216

[TX15B]

TROUBLE DIAGNOSIS

2005 Pathfinder

SELF-DIAG RESULT MODE
Operation Procedure

1.

Perform “CONSULT-II SETTING PROCEDURE”. Refer to

TF-215, "CONSULT-II SETTING PROCE-

DURE"

.

2.

With engine at idle, touch “SELF-DIAG RESULTS”.
Display shows malfunction experienced since the last erasing
operation.

NOTE:
The details for "TIME" are as follows:

●

"0": Error currently detected with transfer control unit.

●

Except for "0": Error detected in the past and memorized with
transfer control unit.
Detects frequency of driving after DTC occurs (frequency of
turning ignition switch "ON/OFF").

Display Item List

SDIA2687E

Items (CONSULT-II screen

terms)

Diagnostic item is detected when...

Check item

*INITIAL START*
[P1801]

Due to removal of battery which cuts off power supply to transfer
control unit, self-diagnosis memory function is suspended.

TF-221, "Power Supply Circuit
For Transfer Control Unit"

CONTROL UNIT 1
[P1802]

Malfunction is detected in the memory (RAM) system of transfer
control unit.

TF-224, "Transfer Control Unit"

CONTROL UNIT 2
[P1803]

Malfunction is detected in the memory (ROM) system of transfer
control unit.

TF-224, "Transfer Control Unit"

CONTROL UNIT 3
[P1804]

Malfunction is detected in the memory (EEPROM) system of trans-
fer control unit.

TF-224, "Transfer Control Unit"

VHCL SPEED SEN·AT
[P1807]

●

Malfunction is detected in output shaft revolution signal that is
output from TCM through CAN communication.

●

Improper signal is input while driving.

TF-224, "Output Shaft Revolu-
tion Signal (TCM)"

VHCL SPEED SEN·ABS
[P1808]

●

Malfunction is detected in vehicle speed signal that is output from
ABS actuator and electric unit (control unit) through CAN commu-
nication.

●

Improper signal is input while driving.

TF-225, "Vehicle Speed Sensor
(ABS)"

CONTROL UNIT 4
[P1809]

AD converter system of transfer control unit is malfunctioning.

TF-224, "Transfer Control Unit"

4L POSI SW TF
[P1810]

Improper signal from 4LO switch is input due to open or short circuit.

TF-226, "4LO Switch"

BATTERY VOLTAGE
[P1811]

Power supply voltage for transfer control unit is abnormally low
while driving.

TF-221, "Power Supply Circuit
For Transfer Control Unit"

4WD MODE SW
[P1813]

More than two switch inputs are simultaneously detected due to
short circuit of 4WD shift switch.

TF-229, "4WD Shift Switch"

4WD DETECT SWITCH
[P1814]

Improper signal from wait detection switch is input due to open or
short circuit.

TF-233, "Wait Detection Switch"

PNP SW/CIRC
[P1816]

When A/T PNP switch signal is malfunction or communication error
between the vehicles.

TF-236, "PNP Switch Signal"

SHIFT ACTUATOR
[P1817]

●

Motor does not operate properly due to open or short circuit in
actuator motor.

●

Malfunction is detected in the actuator motor. (When 4WD shift
switch is operated and actuator motor is not operated)

●

Malfunction is detected in transfer relay 1 and transfer relay 2.

TF-237, "Actuator Motor"

SHIFT ACT POSI SW
[P1818]

●

Improper signal from actuator position switch is input due to open
or short circuit.

●

Malfunction is detected in actuator position switch.

TF-244, "Actuator Position
Switch"

TROUBLE DIAGNOSIS

TF-217

[TX15B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

CAUTION:

If “CAN COMM CIRCUIT [U1000]” is displayed with other DTCs, first perform the trouble diagnosis for CAN communication
line.

NOTE:
If “SHIFT ACT POSI SW [P1818]” or “SHIFT ACT CIR [P1819]” is displayed, first erase self-diagnostic results. (“SHIFT ACT POSI SW
[P1818]” or “SHIFT ACT CIR [P1819]” may be displayed after installing transfer control unit or transfer assembly.)

How to Erase Self-diagnostic Results

1.

Perform applicable inspection of malfunctioning item and then repair or replace.

2.

Start engine and select “SELF-DIAG RESULTS” mode for “ALL MODE AWD/4WD” with CONSULT-II.

3.

Touch “ERASE” on CONSULT-II screen to erase DTC memory.

CAUTION:

If memory cannot be erased, perform applicable diagnosis.

DATA MONITOR MODE
Operation Procedure

1.

Perform “CONSULT-II SETTING PROCEDURE”. Refer to

TF-215, "CONSULT-II SETTING PROCE-

DURE"

.

2.

Touch “DATA MONITOR”.

3.

Select from “SELECT MONITOR ITEM”, screen of data monitor mode is displayed.

NOTE:
When malfunction is detected, CONSULT-II performs REAL-TIME DIAGNOSIS.
Also, any malfunction detected while in this mode will be displayed at real time.

Display Item List

×

: Standard

–: Not applicable

SHIFT ACT CIR
[P1819]

●

Malfunction is detected in transfer shut off relay 1 and transfer
shut off relay 2.

●

Malfunction occurs in transfer control device drive circuit.

TF-221, "Power Supply Circuit
For Transfer Control Unit"

,

TF-

247, "Transfer Control Device"

ENGINE SPEED SIG
[P1820]

●

Malfunction is detected in engine speed signal that is output from
ECM through CAN communication.

●

Improper signal is input while driving.

TF-250, "Engine Speed Signal"

CAN COMM CIRCUIT
[U1000]

Malfunction has been detected from CAN communication line.

TF-251, "CAN Communication
Line"

NO DTC IS DETECTED.
FURTHER TESTING MAY
BE REQUIRED.

No NG item has been detected.

—

Items (CONSULT-II screen

terms)

Diagnostic item is detected when...

Check item

Monitored item (Unit)

Monitor item selection

Remarks

ECU INPUT

SIGNALS

MAIN

SIGNALS

SELECTION

FROM MENU

VHCL/S SEN·FR [km/h] or [mph]

×

–

×

Wheel speed calculated by ABS actuator
and electric unit (control unit).
Signal input with CAN communication line.

VHCL/S SEN·RR [km/h] or [mph]

×

–

×

Wheel speed calculated by TCM.
Signal input with CAN communication line.

ENGINE SPEED [rpm]

×

–

×

Engine speed is displayed.
Signal input with CAN communication line.

BATTERY VOLT [V]

×

–

×

Power supply voltage for transfer control
unit.

2WD SWITCH [ON/OFF]

×

–

×

4WD shift switch signal status is dis-
played.
(4L means 4LO of 4WD shift switch.)

4H SWITCH [ON/OFF]

×

–

×

4L SWITCH [ON/OFF]

×

–

×

TF-218

[TX15B]

TROUBLE DIAGNOSIS

2005 Pathfinder

Self-Diagnostic Procedure

EDS001L5

SELF-DIAGNOSTIC PROCEDURE (WITH CONSULT-II)

Refer to

TF-216, "SELF-DIAG RESULT MODE"

.

SELF-DIAGNOSTIC PROCEDURE (WITHOUT CONSULT-II)

Description

If the engine starts when there is something wrong with the 4WD system, the 4WD warning lamp turns ON or
flickers in the combination meter. When the system functions properly, the warning lamp turns ON when the
ignition switch is turned to “ON”, and it turns OFF after engine starts. To locate the cause of a problem, start
the self-diagnosis function. The 4WD warning lamp in the combination meter will indicate the problem area by

4L POSI SW [ON/OFF]

×

–

×

This means 4LO switch.
4LO switch signal status is displayed.

ATP SWITCH [ON/OFF]

×

–

×

ATP switch signal status is displayed.

WAIT DETCT SW [ON/OFF]

×

–

×

Wait detection switch signal status is dis-
played.

4WD MODE [2H/4H/4L]

–

×

×

Control status of 4WD recognized by
transfer control unit. (2WD, 4H or 4LO)

VHCL/S COMP [km/h] or [mph]

–

×

×

Vehicle speed recognized by transfer con-
trol unit.

SHIFT ACT 1 [ON/OFF]

–

×

×

Output condition to actuator motor (clock-
wise)

SHIFT AC MON 1 [ON/OFF]

–

–

×

Check signal for transfer control unit sig-
nal output

SHIFT ACT 2 [ON/OFF]

–

×

×

Output condition to actuator motor (coun-
terclockwise)

SHIFT AC MON 2 [ON/OFF]

–

–

×

Check signal for transfer control unit sig-
nal output

SFT ACT/R MON [ON/OFF]

–

–

×

Operating condition of actuator motor
relay (integrated in transfer control unit)

SHIFT POS SW 1 [ON/OFF]

×

–

×

Condition of actuator position switch 1

SHIFT POS SW 2 [ON/OFF]

×

–

×

Condition of actuator position switch 2

SHIFT POS SW 3 [ON/OFF]

×

–

×

Condition of actuator position switch 3

SHIFT POS SW 4 [ON/OFF]

×

–

×

Condition of actuator position switch 4

4WD FAIL LAMP [ON/OFF]

–

×

×

Control status of 4WD warning lamp is dis-
played.

2WD IND [ON/OFF]

–

–

×

Control status of 4WD shift indicator lamp
(rear) is displayed.

4H IND [ON/OFF]

–

–

×

Control status of 4WD shift indicator lamp
(front and center) is displayed.

4L IND [ON/OFF]

–

–

×

Control status of 4LO indicator lamp is dis-
played.

Voltage [V]

–

–

×

The value measured by the voltage probe
is displayed.

Frequency [Hz]

–

–

×

The value measured by the pulse probe is
displayed.

DUTY-HI (high) [%]

–

–

×

DUTY-LOW (low) [%]

–

–

×

PLS WIDTH-HI [msec]

–

–

×

PLS WIDTH-LOW [msec]

–

–

×

Monitored item (Unit)

Monitor item selection

Remarks

ECU INPUT

SIGNALS

MAIN

SIGNALS

SELECTION

FROM MENU
