SIDE OIL SEAL

TF-139

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

SIDE OIL SEAL

PFP:33142

Removal and Installation

EDS001KA

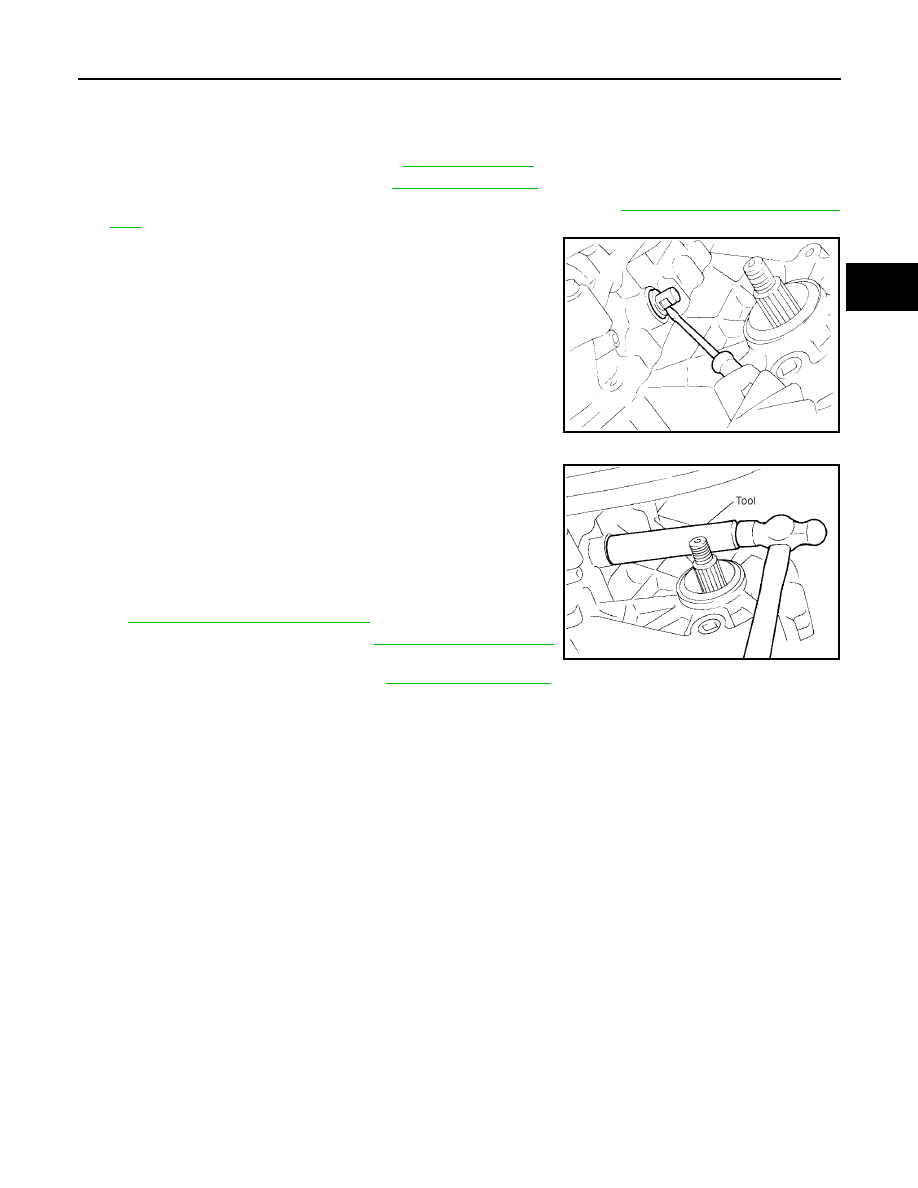

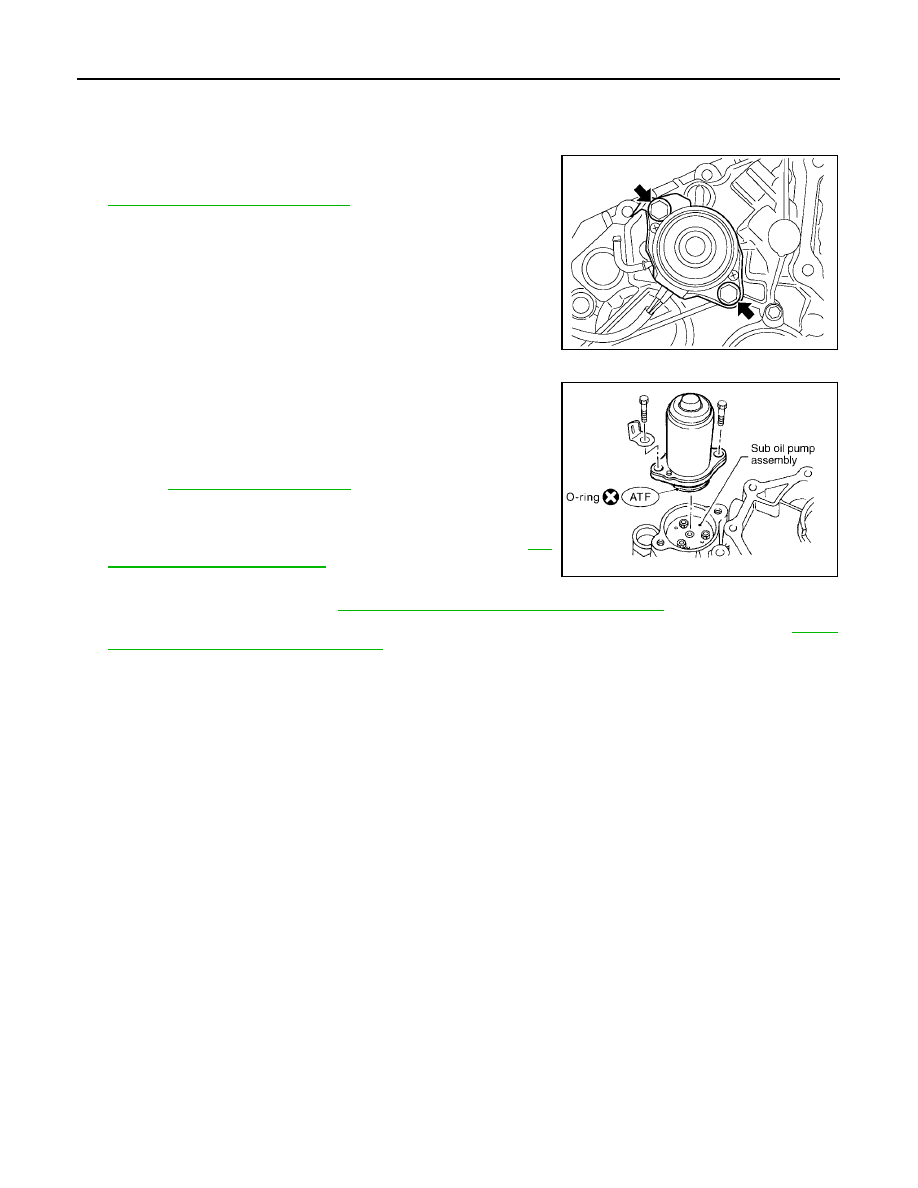

REMOVAL

1.

Remove the front propeller shaft. Refer to

PR-5, "REMOVAL"

.

2.

Remove the companion flange. Refer to

TF-135, "REMOVAL"

.

3.

Remove the transfer control device from the transfer assembly. Refer to

TF-140, "Removal and Installa-

tion"

.

4.

Remove the side oil seal.

CAUTION:

Do not damage shift cross.

INSTALLATION

1.

Install the side oil seal until it is flush with the end face of case,
using Tool.

CAUTION:

●

Do not reuse oil seal.

●

Apply petroleum jelly to oil seal.

2.

Install the transfer control device to the transfer assembly. Refer
to

TF-140, "Removal and Installation"

.

3.

Install the companion flange. Refer to

TF-136, "INSTALLATION"

.

4.

Install the front propeller shaft. Refer to

PR-6, "INSTALLATION"

.

SDIA2666E

Tool number

: ST22360002 (J-25679-01)

SDIA2665E

TF-140

[ATX14B]

TRANSFER CONTROL DEVICE

2005 Pathfinder

TRANSFER CONTROL DEVICE

PFP:33251

Removal and Installation

EDS001KB

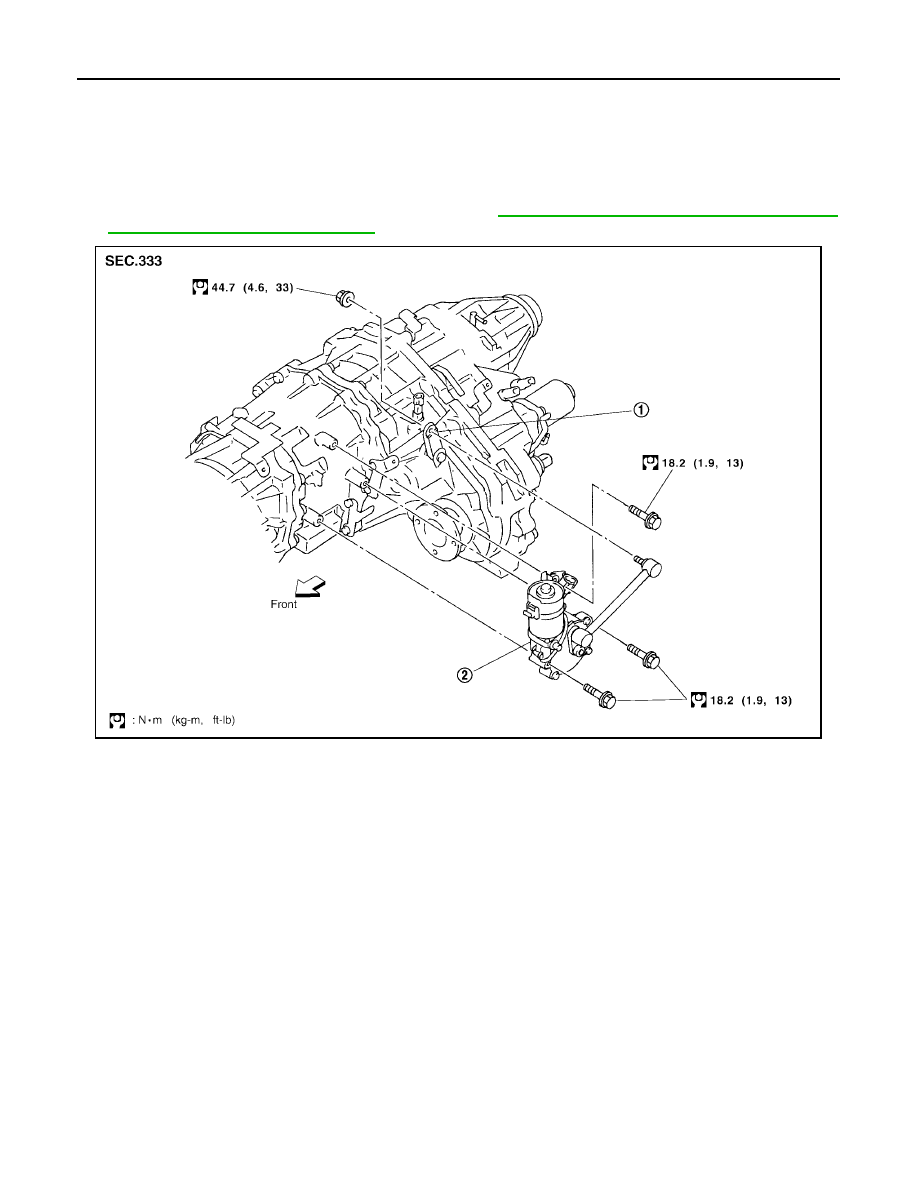

Refer to the figure for transfer control device removal and installation information.

CAUTION:

●

Change vehicle state to 2WD or AUTO, and then remove and install transfer control device.

●

Check 4WD shift indicator after installation. Refer to

TF-6, "Precautions for Transfer Assembly and

Transfer Control Unit Replacement"

.

1.

Shift lever

2.

Actuator

SDIA2654E

AIR BREATHER HOSE

TF-141

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

AIR BREATHER HOSE

PFP:31098

Removal and Installation

EDS001KC

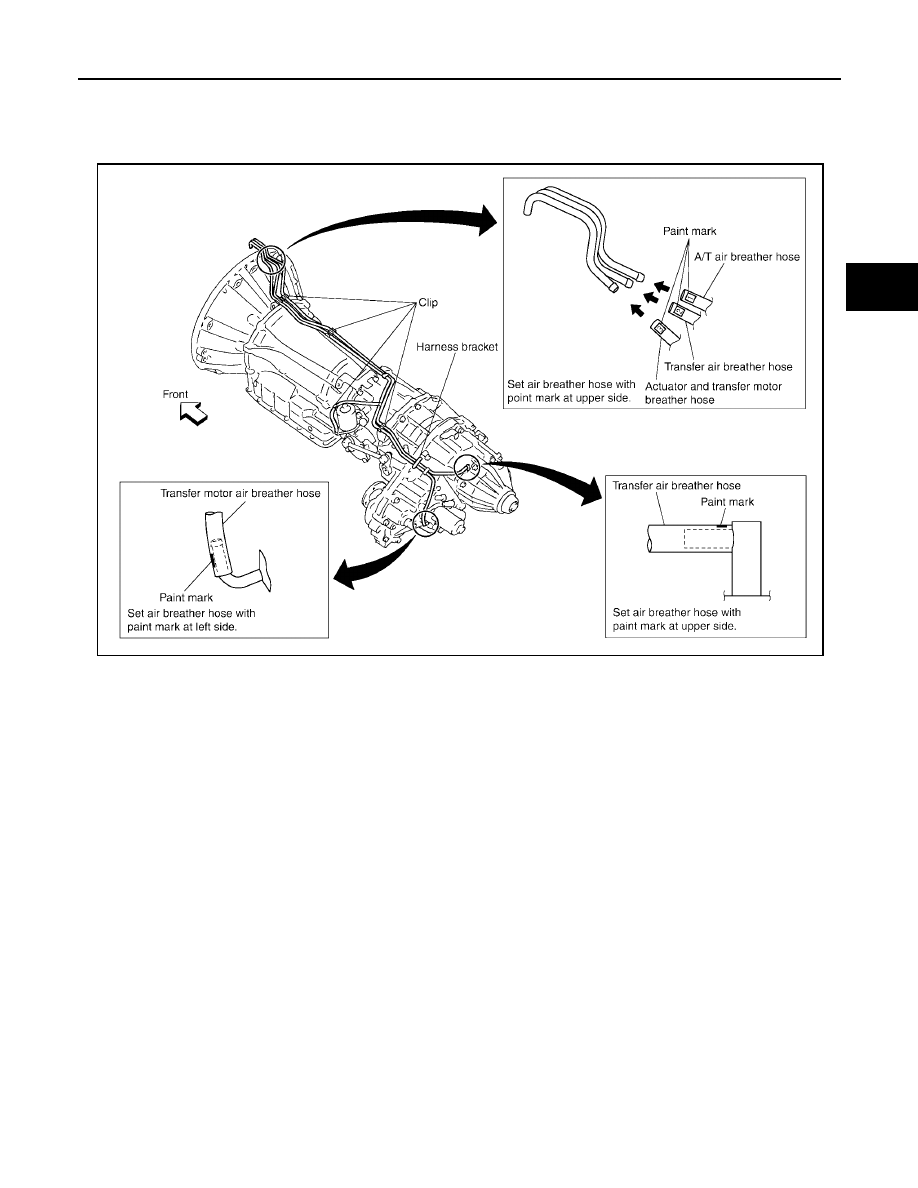

Refer to the figure for air breather hose removal and installation information.

CAUTION:

●

Make sure there are no pinched or restricted areas on the air breather hose caused by bending or
winding when installing it.

●

Install the air breather hose into the air breather (metal connector) and actuator (case connector)
until the hose end reaches the base of the tube.

●

Install the air breather hose into the breather tube (metal connector) and transfer motor (case con-
nector) until the hose end reaches the end of the curved section.

SDIA2656E

TF-142

[ATX14B]

TRANSFER MOTOR

2005 Pathfinder

TRANSFER MOTOR

PFP:00000

Removal and Installation

EDS001KD

REMOVAL

1.

Disconnect the transfer motor connector.

2.

Remove the air breather hose from the transfer motor. Refer to

TF-141, "Removal and Installation"

.

3.

Remove the transfer motor bolts.

4.

Remove the transfer motor.

INSTALLATION

1.

Apply ATF to the O-ring and install it to the transfer motor.

CAUTION:

Do not reuse O-rings.

2.

Fit the double-flat end of the transfer motor shaft into the slot of
the sub-oil pump assembly. Then tighten to the specified torque.
Refer to

TF-146, "COMPONENTS"

.

CAUTION:

Be sure to install connector bracket.

3.

Install the air breather hose to the transfer motor. Refer to

TF-

141, "Removal and Installation"

.

4.

Connect the transfer motor connector.

5.

Check the transfer fluid. Refer to

TF-13, "FLUID LEAKAGE AND FLUID LEVEL"

.

6.

Start the engine for one minute. Then stop the engine and recheck the transfer fluid. Refer to

TF-13,

"FLUID LEAKAGE AND FLUID LEVEL"

.

SDIA2133E

SDIA2787E

TRANSFER OIL FILTER

TF-143

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

TRANSFER OIL FILTER

PFP:00000

Removal and Installation

EDS001KE

REMOVAL

1.

Remove the oil filter bolts and oil filter.

CAUTION:

●

Do not damage center case and oil filter.

●

Loosen bolts and detach oil filter evenly.

2.

Remove the O-rings from the oil filter.

3.

Remove the oil filter stud from the oil filter.

4.

Remove the O-ring from the oil filter stud.

INSTALLATION

1.

Apply ATF to the O-ring, and install it on the oil filter stud.

CAUTION:

Do not reuse O-ring.

2.

Install the oil filter stud to the oil filter.

SMT875C

SDIA2327E

SDIA2784E

SDIA2784E

TF-144

[ATX14B]

TRANSFER OIL FILTER

2005 Pathfinder

3.

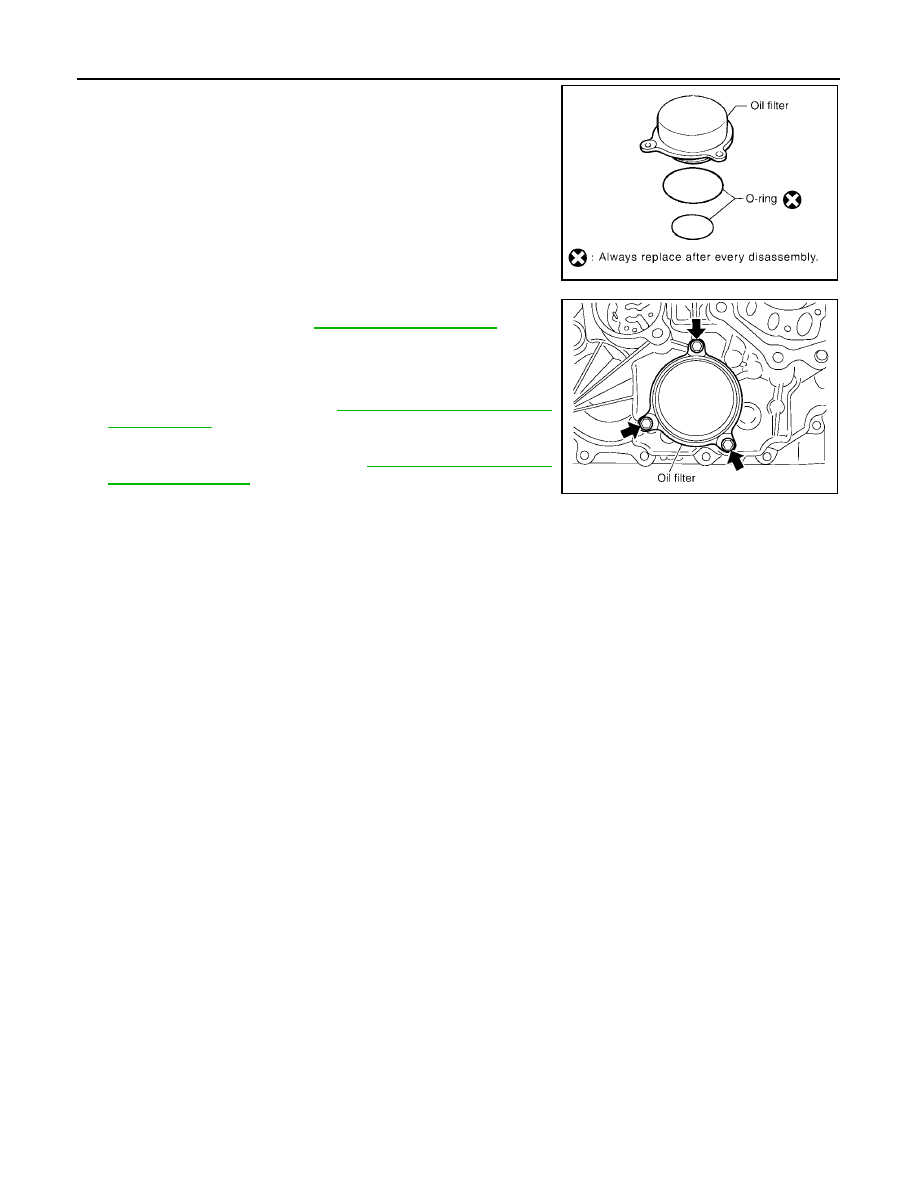

Apply ATF to the two O-rings, and install them on the oil filter.

CAUTION:

Do not reuse O-rings.

4.

Install the oil filter to the transfer assembly. Tighten the bolts to
the specified torque. Refer to

TF-146, "COMPONENTS"

.

CAUTION:

●

Do not damage oil filter.

●

Attach oil filter and tighten bolts evenly.

5.

Check the transfer fluid. Refer to

TF-13, "FLUID LEAKAGE AND

FLUID LEVEL"

.

6.

Start the engine for one minute. Then stop the engine and
recheck the transfer fluid. Refer to

TF-13, "FLUID LEAKAGE

AND FLUID LEVEL"

.

SDIA2327E

SDIA2136E

TRANSFER ASSEMBLY

TF-145

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

TRANSFER ASSEMBLY

PFP:33100

Removal and Installation

EDS001KF

REMOVAL

1.

Remove the drain plug and gasket. Drain the fluid. Refer to

TF-13, "DRAINING"

.

2.

Remove the A/T undercover, using power tool.

3.

Remove the center exhaust tube and main muffler. Refer to

EX-3, "Removal and Installation"

.

4.

Remove the front and rear propeller shafts. Refer to

PR-5, "REMOVAL"

(front),

PR-10, "REMOVAL"

(rear).

CAUTION:

Do not damage spline, sleeve yoke and rear oil seal when removing rear propeller shaft.

NOTE:
Insert a plug into the rear oil seal after removing the rear propeller shaft.

5.

Remove the A/T nuts from the A/T crossmember.

6.

Position two suitable jacks under the A/T and transfer assembly.

7.

Remove the crossmember.

WARNING:

Support A/T and transfer assembly using two suitable jacks while removing crossmember.

8.

Disconnect the electrical connectors from the following:

●

ATP switch

●

Neutral 4LO switch

●

Wait detection switch

●

Transfer motor

●

Transfer control device

●

Cotrol valve assembly

9.

Disconnect the air breather hoses from the following:

●

Transfer control device

●

Transfer rear case

●

Transfer motor

10. Remove the transfer control device from the extension housing.

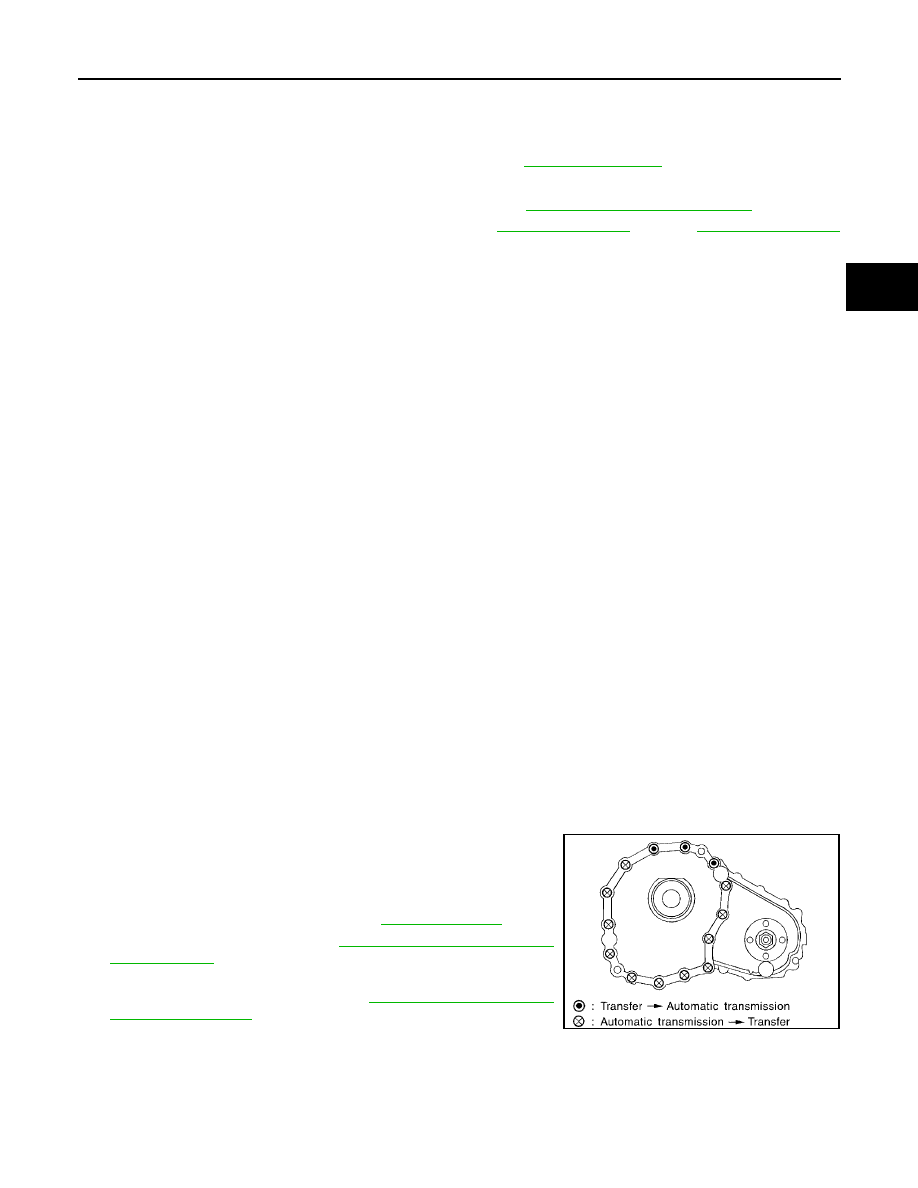

11. Remove the transfer to A/T and A/T to transfer bolts.

WARNING:

Support transfer assembly with suitable jack while removing it.

12. Remove the transfer assembly.

INSTALLATION

Installation is in the reverse order of removal.

●

Tighten the bolts to specification.

●

Fill the transfer with new fluid. Refer to

TF-13, "FILLING"

.

●

Check the transfer fluid. Refer to

TF-13, "FLUID LEAKAGE AND

FLUID LEVEL"

.

●

Start the engine for one minute. Then stop the engine and
recheck the transfer fluid. Refer to

TF-13, "FLUID LEAKAGE

AND FLUID LEVEL"

.

Bolt length

: 45 mm (1.77 in)

Transfer bolt torque

: 36 N·m (3.7 kg-m, 26 ft-lb)

SMT872C

TF-146

[ATX14B]

TRANSFER ASSEMBLY

2005 Pathfinder

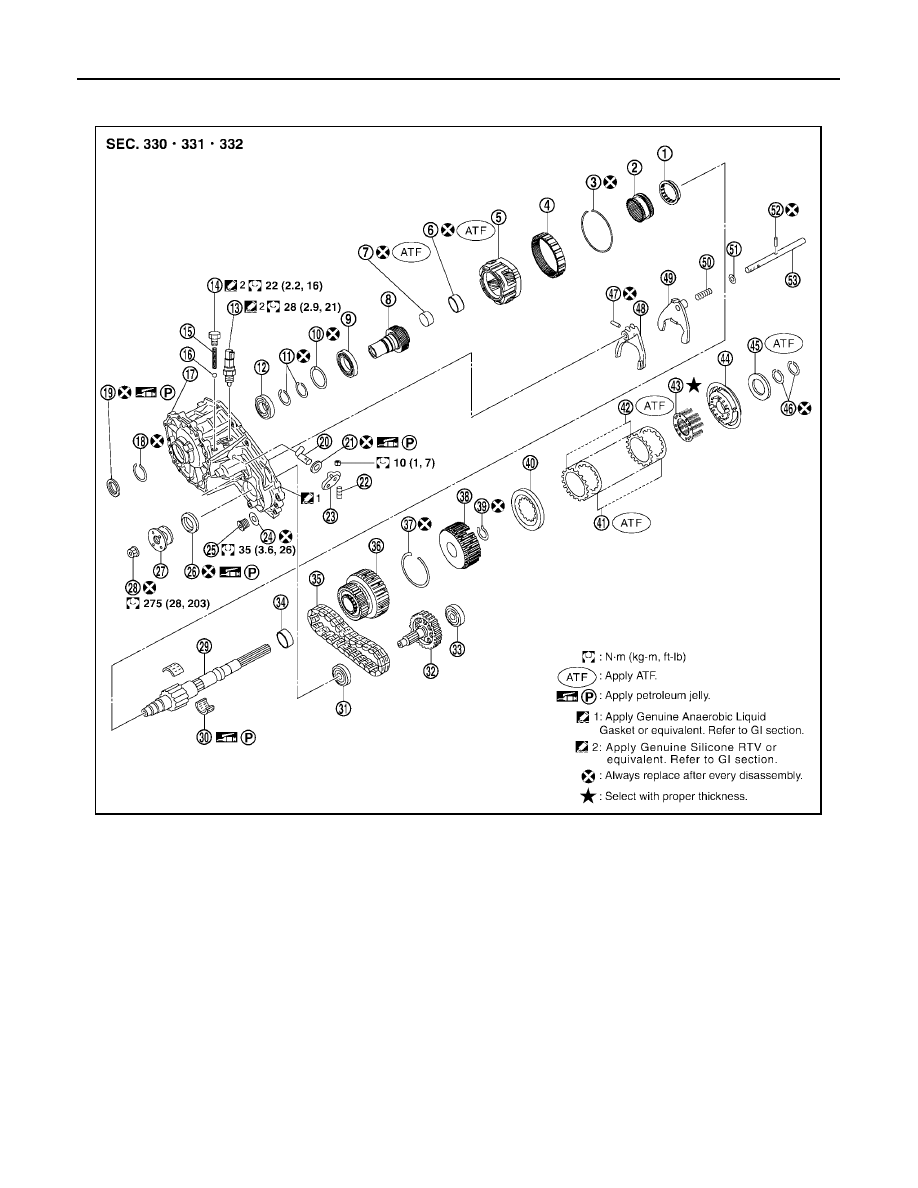

Disassembly and Assembly

EDS001KG

COMPONENTS

1.

2-4 sleeve

2.

L-H sleeve

3.

Snap ring

4.

Internal gear

5.

Planetary carrier assembly

6.

Metal bushing

7.

Needle bearing

8.

Sun gear

9.

Carrier bearing

10.

Snap ring

11.

Snap ring

12.

Mainshaft front bearing

13.

Wait detection switch

14.

Check plug

15.

Check spring

16.

Check ball

17.

Front case

18.

Snap ring

19.

Oil seal

20.

Shift cross

21.

Oil seal

22.

Lock pin

23.

Shift lever

24.

Gasket

25.

Drain plug

26.

Oil seal

27.

Companion flange

28.

Self-lock nut

29.

Main shaft

30.

Needle bearing

31.

Front bearing

32.

Front drive shaft

33.

Rear bearing

34.

Spacer

35.

Drive chain

36.

Clutch drum

37.

Snap ring

38.

Clutch hub

39.

Snap ring

40.

Retaining plate

41.

Driven plate (10 sheet)

42.

Drive plate (10 sheet)

43.

Return spring assembly

44.

Press flange

45.

Thrust needle bearing

46.

Snap ring

47.

Retaining pin

48.

L-H fork

WDIA0194E
