TROUBLE DIAGNOSIS

MTC-55

C

D

E

F

G

H

I

K

L

M

A

B

MTC

2005 Pathfinder

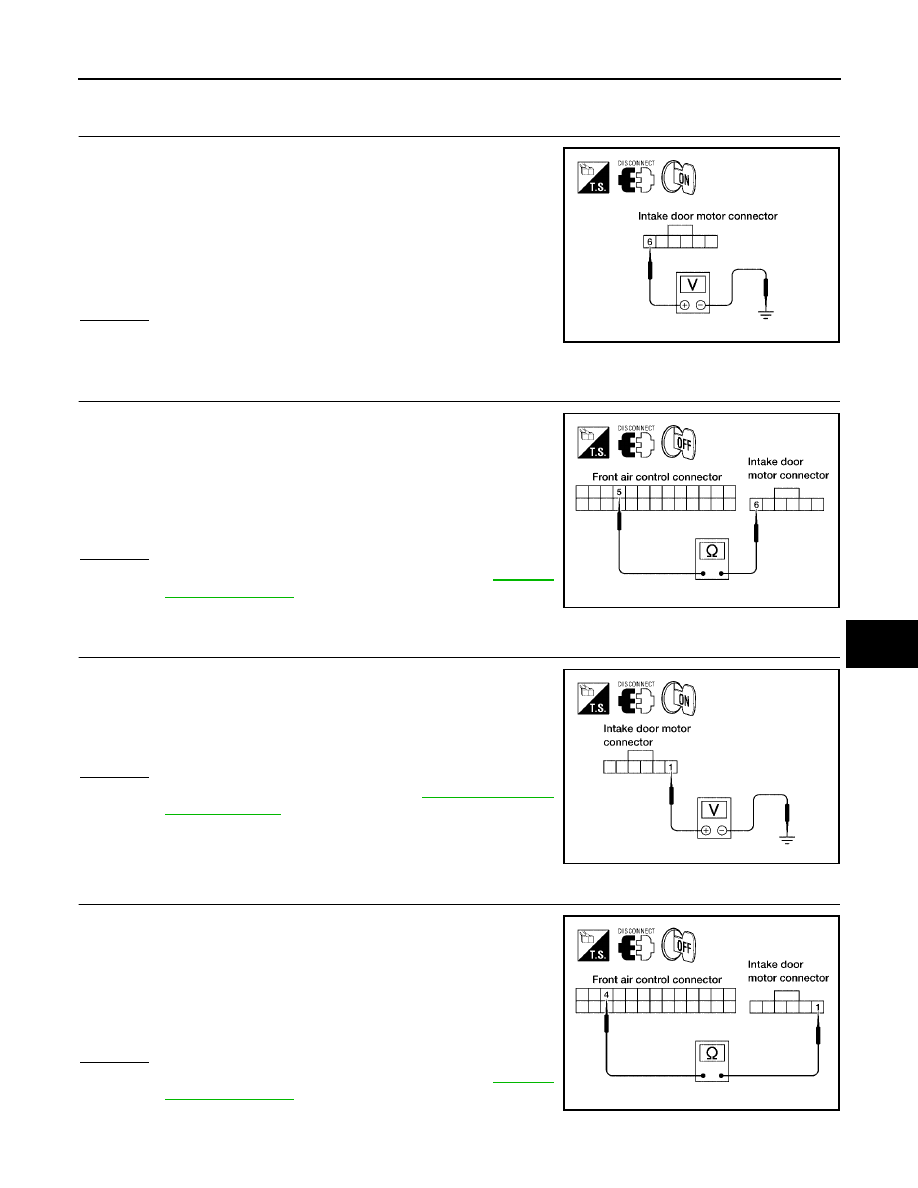

DIAGNOSTIC PROCEDURE FOR INTAKE DOOR MOTOR

1.

CHECK INTAKE DOOR MOTOR CIRCUIT VOLTAGE

1.

Turn ignition switch OFF.

2.

Disconnect intake door motor connector.

3.

Turn ignition switch ON.

4.

Rotate the temperature control dial counterclockwise.

5.

Check voltage between intake door motor harness connector
M58 terminal 6 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 2.

2.

CHECK INTAKE DOOR MOTOR CIRCUIT FOR OPEN

1.

Turn ignition switch OFF.

2.

Disconnect front air control connector.

3.

Check continuity between front air control harness connector
M49 terminal 5 and intake door motor harness connector M58
terminal 6.

OK or NG

OK

>> Replace front air control connector. Refer to

MTC-81,

"CONTROL UNIT"

.

NG

>> Repair or replace harness as necessary.

3.

CHECK INTAKE DOOR MOTOR CIRCUIT VOLTAGE

1.

Rotate the temperature control dial clockwise.

2.

Check voltage between intake door motor harness connector
M58 terminal 1 and ground.

OK or NG

OK

>> Replace intake door motor. Refer to

ATC-140, "INTAKE

DOOR MOTOR"

.

NG

>> GO TO 4.

4.

CHECK INTAKE DOOR MOTOR CIRCUIT FOR OPEN

1.

Turn ignition switch OFF.

2.

Disconnect front air control connector.

3.

Check continuity between front air control harness connector
M49 terminal 4 and intake door motor harness connector M58
terminal 1.

OK or NG

OK

>> Replace front air control connector. Refer to

MTC-81,

"CONTROL UNIT"

.

NG

>> Repair or replace harness as necessary.

6 - Ground

Battery voltage.

WJIA1324E

5 - 6

Continuity should exist.

WJIA1468E

1 - Ground

Battery voltage.

WJIA1326E

4 - 1

Continuity should exist.

WJIA1469E

MTC-56

TROUBLE DIAGNOSIS

2005 Pathfinder

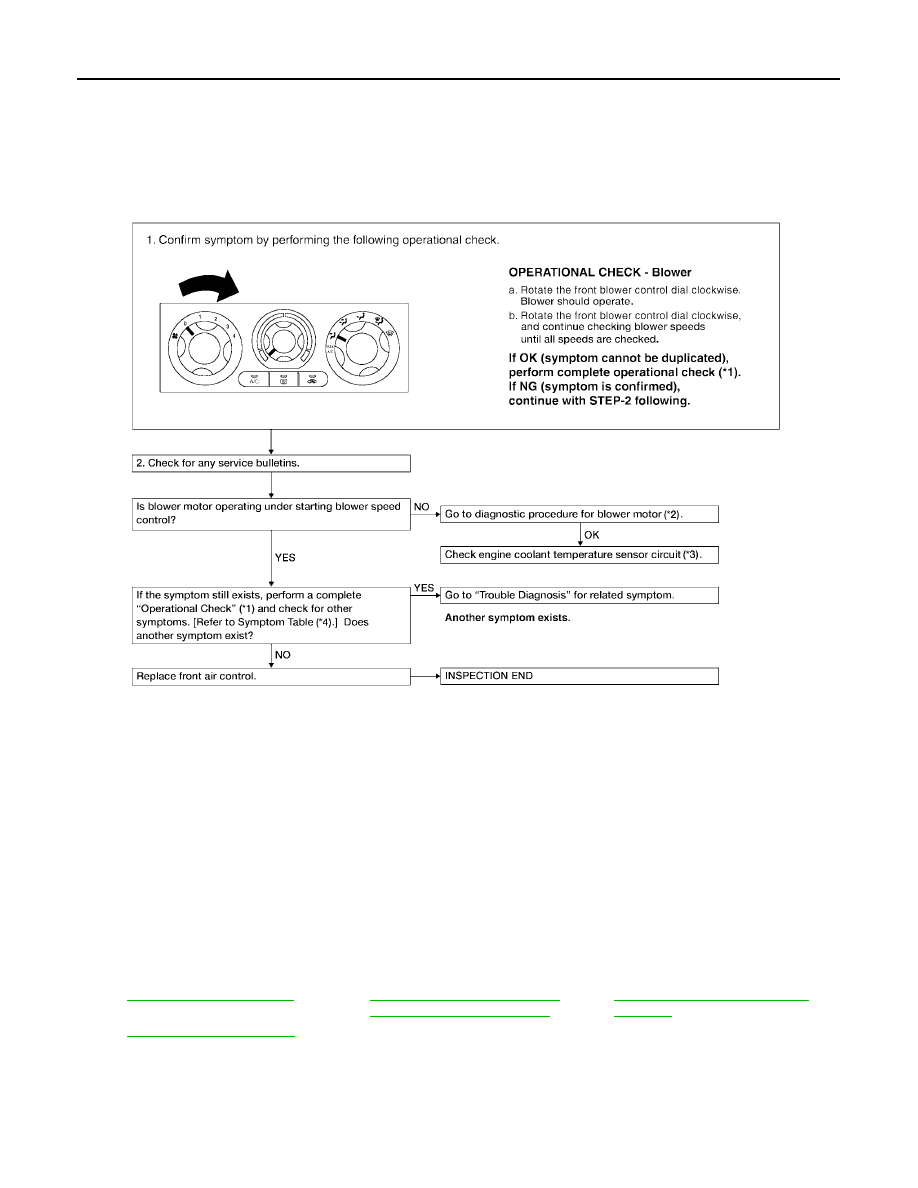

Front Blower Motor Circuit

EJS003VJ

SYMPTOM:

●

Blower motor operation is malfunctioning.

●

Blower motor operation is malfunctioning under cold starting conditions.

INSPECTION FLOW

*1

MTC-40, "Operational Check"

*2

MTC-58, "DIAGNOSTIC PROCE-
DURE FOR BLOWER MOTOR"

*3

EC-204, "DTC P0117, P0118 ECT
SENSOR"

*4

MTC-30, "SYMPTOM TABLE"

.

WJIA1328E

TROUBLE DIAGNOSIS

MTC-57

C

D

E

F

G

H

I

K

L

M

A

B

MTC

2005 Pathfinder

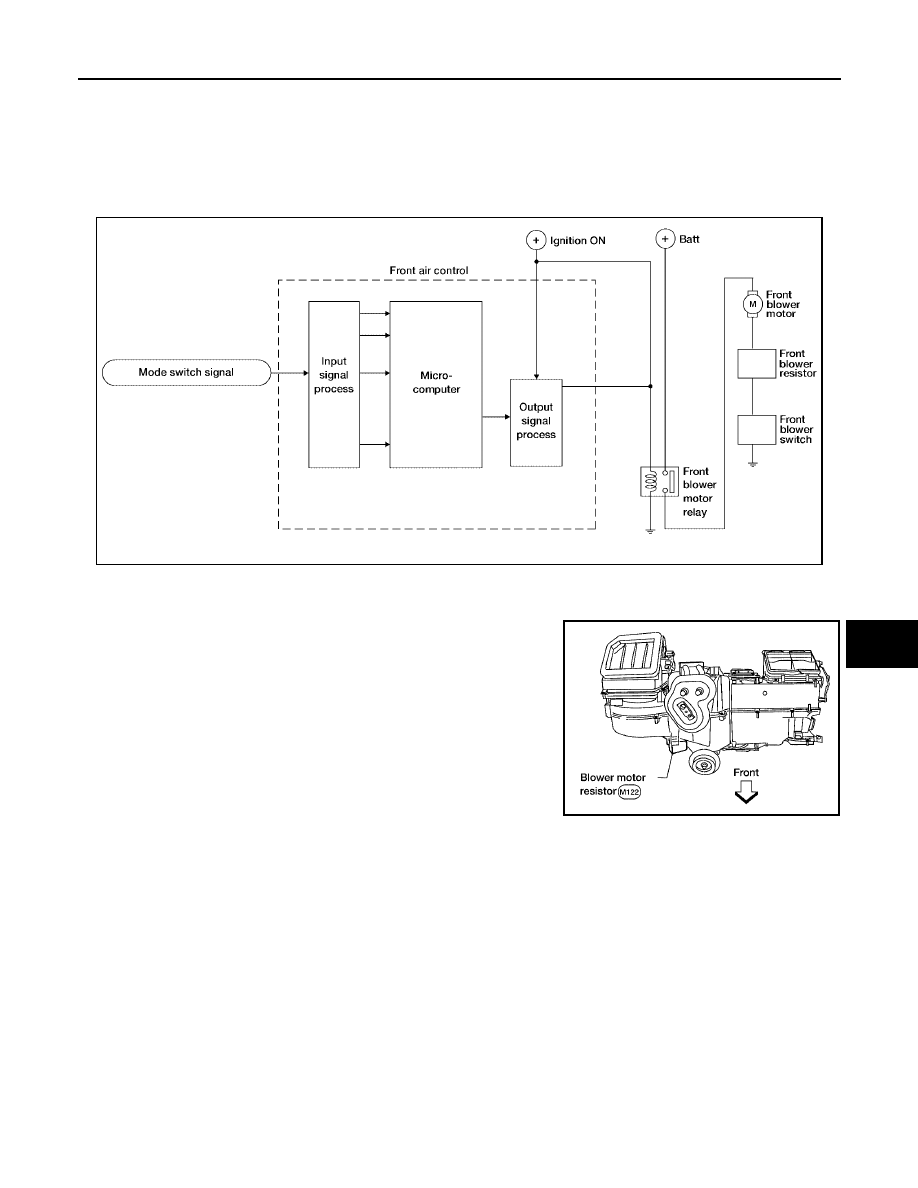

SYSTEM DESCRIPTION
Component Parts

Blower speed control system components are:

●

Front air control

●

Intake sensor

System Operation

COMPONENT DESCRIPTION
Blower Motor Resistor

The blower motor resistor is located on the cooling unit. The blower
motor resistor grounds the blower motor through a series of 1, 2, or 3
resistors, depending upon speed selected. For high speed operation
the blower motor resistor is circumvented and the blower motor
grounds directly.

WJIA1329E

WJIA0648E

MTC-58

TROUBLE DIAGNOSIS

2005 Pathfinder

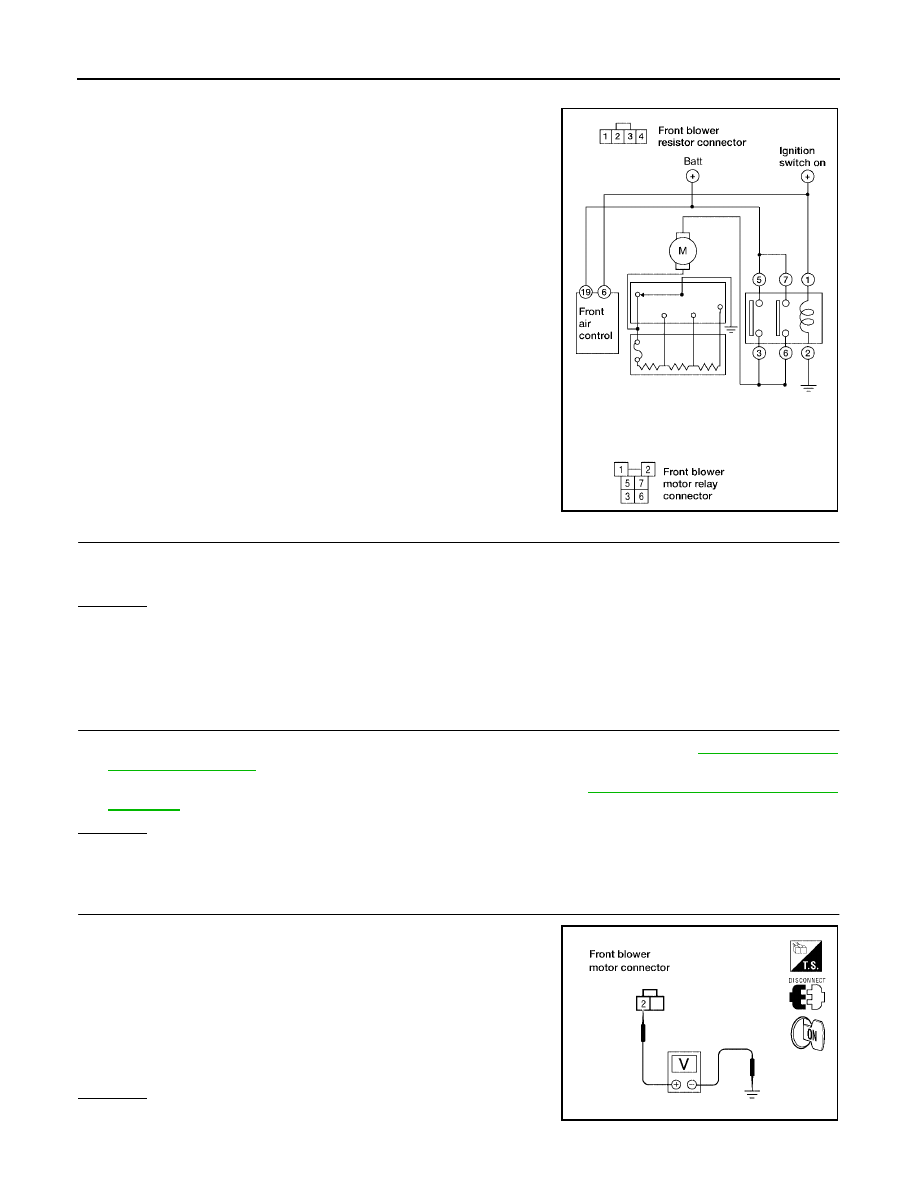

DIAGNOSTIC PROCEDURE FOR BLOWER MOTOR

SYMPTOM: Blower motor operation is malfunctioning under starting
blower speed control.

1.

DIAGNOSTIC PROCEDURE

Turn the front blower switch to each of its four speeds.
Does blower motor rotate normally at each speed?

OK or NG

OK

>> Inspection End.

NG

>> 1. Does not rotate at any speed, GO TO 2.

2. Does not rotate at 1 - 3 speed, GO TO 12.

3. Does not rotate at 4 speed, GO TO 16.

2.

CHECK FUSES

1.

Check 15A fuses (Nos. 24 and 27, located in the fuse and fusible link box). Refer to

PG-80, "FUSE AND

FUSIBLE LINK BOX"

.

2.

Check 10A fuse [No. 8, located in the fuse block (JB)]. Refer to

PG-79, "FUSE BLOCK-JUNCTION

BOX(J/B)"

.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 8.

3.

CHECK FRONT BLOWER MOTOR POWER SUPPLY

1.

Turn ignition switch OFF.

2.

Disconnect front blower motor harness connector.

3.

Turn ignition switch ON.

4.

Select any front blower speed except OFF.

5.

Check voltage between front blower motor harness connector
M62 terminal 2 and ground.

OK or NG

OK

>> GO TO 12.

NG

>> GO TO 4.

WJIA1330E

2 - Ground

: Battery voltage

WJIA1331E

TROUBLE DIAGNOSIS

MTC-59

C

D

E

F

G

H

I

K

L

M

A

B

MTC

2005 Pathfinder

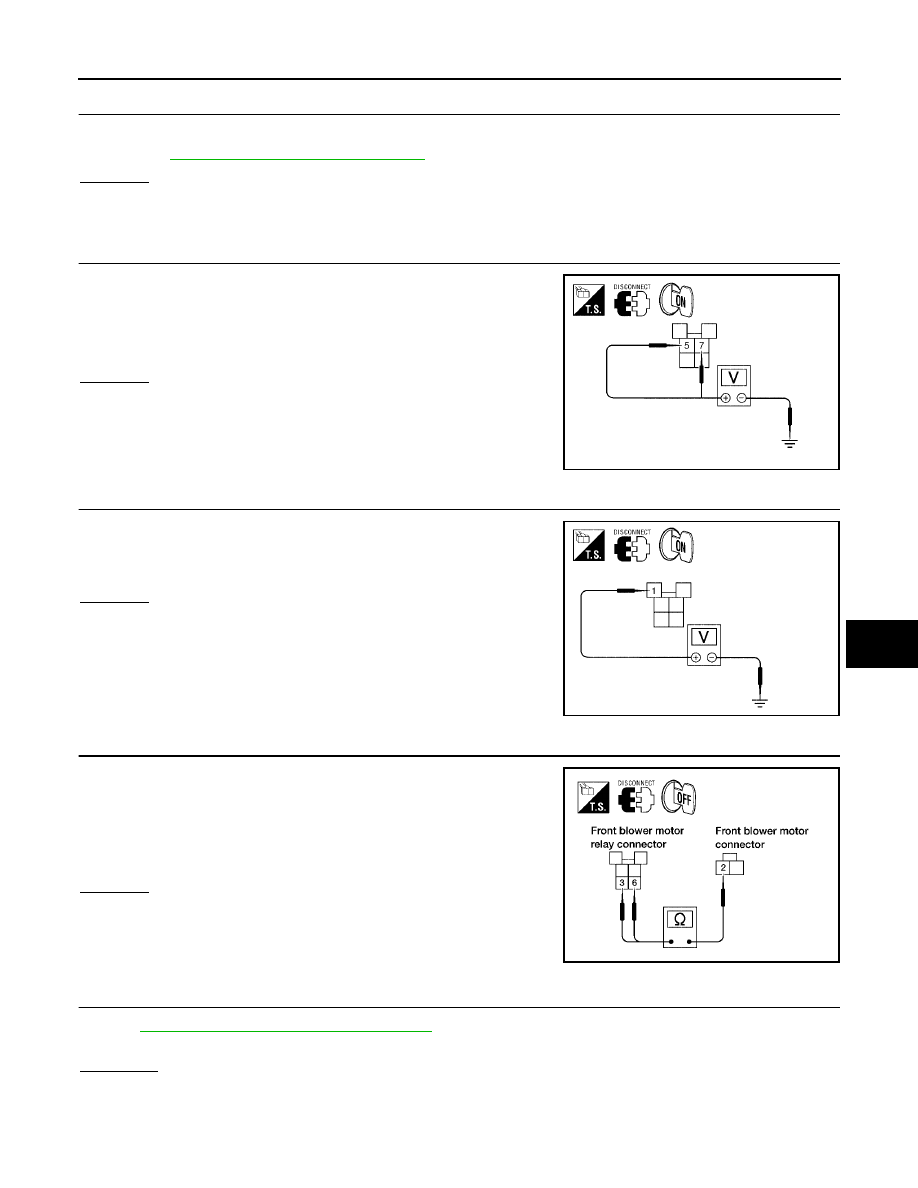

4.

CHECK FRONT BLOWER MOTOR RELAY

1.

Turn Ignition switch OFF.

2.

Refer to

MTC-61, "Front Blower Motor Relay"

.

OK or NG

OK

>> GO TO 5.

NG

>> Replace front blower motor relay.

5.

CHECK FRONT BLOWER MOTOR RELAY POWER SUPPLY (SWITCH SIDE)

1.

Turn Ignition switch ON.

2.

Check voltage between front blower motor relay harness con-
nector E54 terminals 7 and 5 and ground.

OK or NG

OK

>> GO TO 6.

NG

>> Repair harness or connector.

6.

CHECK FRONT BLOWER MOTOR RELAY POWER SUPPLY (COIL SIDE)

1.

Check voltage between front blower motor relay harness con-
nector E54 terminal 1 and ground.

OK or NG

OK

>> GO TO 7.

NG

>> Repair harness or connector between the front blower

motor relay and the fuse block (JB).

7.

CHECK FRONT BLOWER MOTOR POWER FROM RELAY TO FRONT BLOWER MOTOR

1.

Turn Ignition switch OFF.

2.

Check continuity between front blower motor relay harness con-
nector E54 terminals 6 and 3 and front blower motor harness
connector M62 terminal 2.

OK or NG

OK

>> Repair harness or connector between the front blower

motor relay terminal 2 to ground.

NG

>> Repair harness or connector between the front blower

motor relay and the front blower motor.

8.

REPLACE FUSE

Refer to

PG-80, "FUSE AND FUSIBLE LINK BOX"

.

Does fuse No. 24 or 27 open when the front blower motor is turned on?

YES or NO

YES

>> GO TO 9.

NO

>> GO TO 10.

7, 5 - ground

: Battery voltage.

WJIA1332E

1 - Ground

: Battery voltage.

WJIA0504E

3, 6 - 2

: Continuity should exist.

WJIA1333E

MTC-60

TROUBLE DIAGNOSIS

2005 Pathfinder

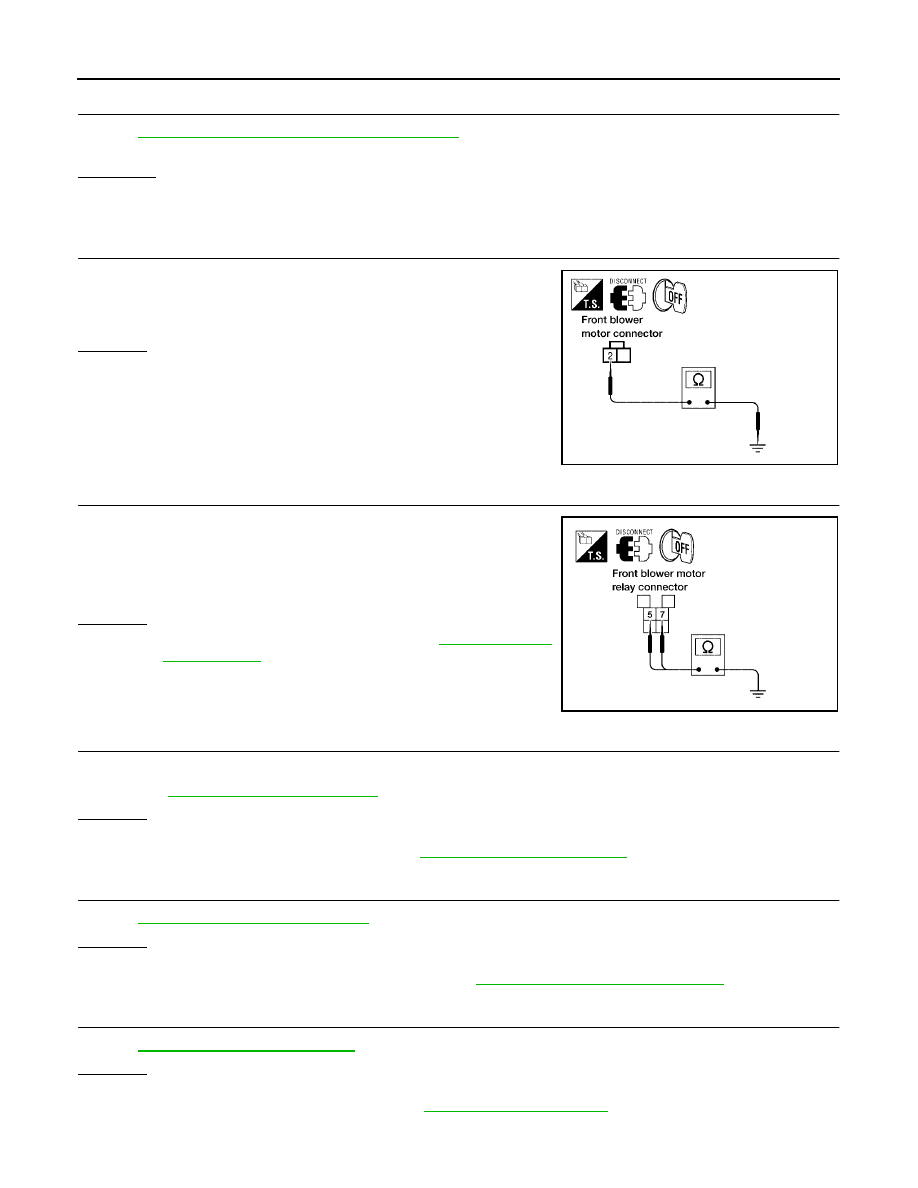

9.

REPLACE FUSE

Refer to

PG-79, "FUSE BLOCK-JUNCTION BOX(J/B)"

.

Does fuse No. 8 open when the ignition switch is turned ON?

YES or NO

YES

>> Repair harness or connector between front blower motor relay and fuse No. 8.

NO

>> Inspection End.

10.

CHECK FRONT BLOWER MOTOR POWER SUPPLY CIRCUIT FOR SHORT

Check continuity between front blower motor harness connector
M62 terminal 2 and ground.

OK or NG

OK

>> GO TO 11.

NG

>> Repair harness or connector between front blower

motor and front blower motor relay.

11.

CHECK FRONT BLOWER MOTOR RELAY (SWITCH SIDE) POWER SUPPLY CIRCUIT FOR SHORT

1.

Disconnect front blower motor relay connector.

2.

Check continuity between the front blower motor relay harness
connector E54 terminal 7 and terminal 5 and ground.

OK or NG

OK

>> Check front blower motor. Refer to

MTC-62, "Front

Blower Motor"

.

NG

>> Repair harness or connector.

12.

CHECK FRONT BLOWER MOTOR

1.

Turn ignition switch OFF.

2.

Refer to

MTC-62, "Front Blower Motor"

.

OK or NG

OK

>> GO TO 13.

NG

>> Replace front blower motor. Refer to

MTC-83, "BLOWER MOTOR"

.

13.

CHECK FRONT BLOWER MOTOR RESISTOR

Refer to

MTC-57, "Blower Motor Resistor"

.

OK or NG

OK

>> GO TO 14.

NG

>> Replace front blower motor resistor. Refer to

MTC-92, "Removal and Installation"

.

14.

CHECK FRONT BLOWER SWITCH

Refer to

MTC-62, "Front Blower Switch"

.

OK or NG

OK

>> GO TO 15.

NG

>> Replace front blower switch. Refer to

MTC-81, "AIR CONTROL"

.

2 - Ground

: Continuity should not exist.

WJIA0649E

1 - Ground

: Continuity should not exist.

WJIA1334E

TROUBLE DIAGNOSIS

MTC-61

C

D

E

F

G

H

I

K

L

M

A

B

MTC

2005 Pathfinder

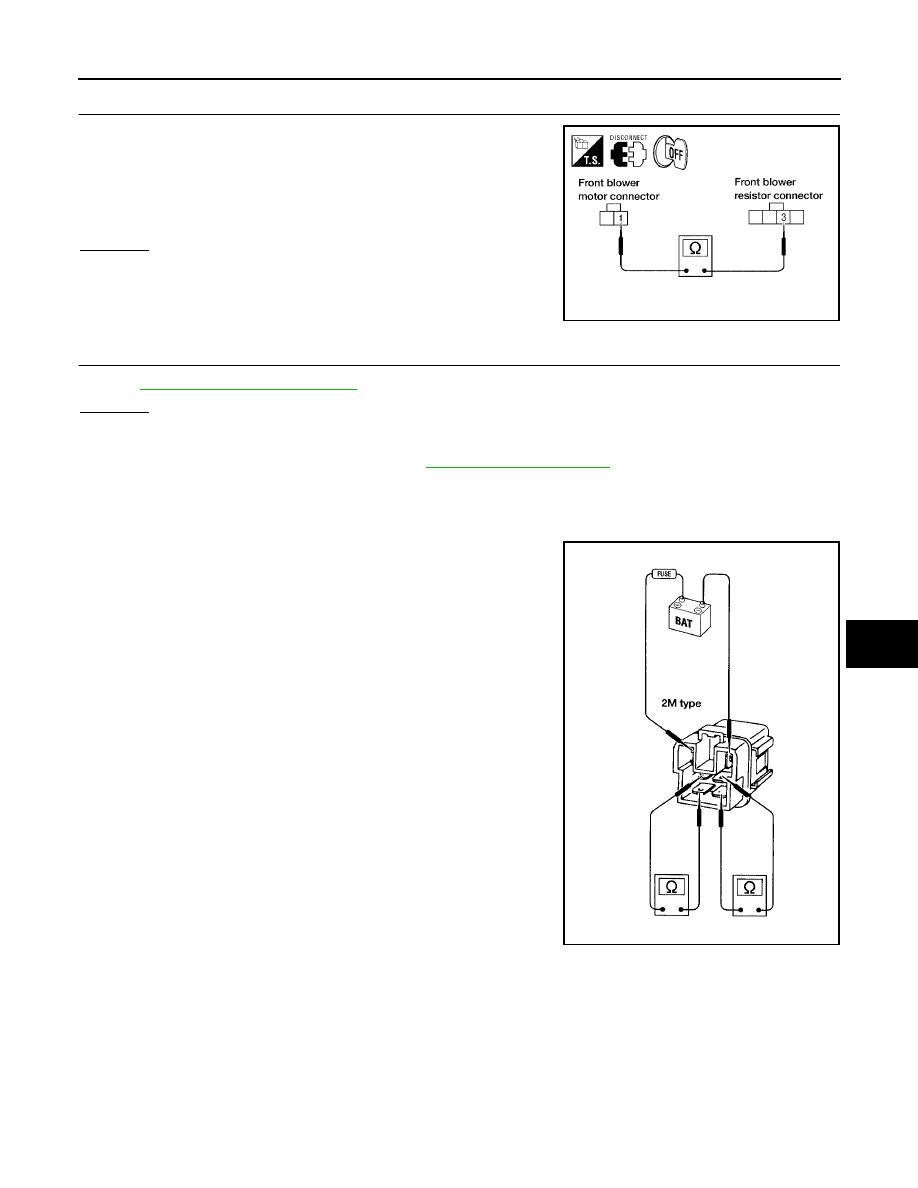

15.

CHECK FRONT BLOWER MOTOR GROUND CIRCUIT TO FRONT BLOWER MOTOR RESISTOR

1.

Disconnect front blower motor resistor harness connector.

2.

Check continuity between front blower motor connector M62 ter-
minal 1 and front blower motor resistor harness connector M122
terminal 3.

OK or NG

OK

>> Repair harness or connector between front blower

switch connector M51 terminal 4 and ground.

NG

>> Repair harness or connector between front blower

motor resistor and front blower motor.

16.

CHECK FRONT BLOWER SWITCH

Refer to

MTC-62, "Front Blower Switch"

.

OK or NG

OK

>> Repair harness or connector between front blower motor switch connector M51 terminal 8 and

front blower motor resistor connector M122 terminal 3.

NG

>> Replace front blower switch. Refer to

MTC-81, "AIR CONTROL"

.

COMPONENT INSPECTION
Front Blower Motor Relay

Check continuity between terminals by supplying 12 volts and
ground to coil side terminals of relay.

1 - 3

: Continuity should exist.

WJIA1335E

LJIA0068E

MTC-62

TROUBLE DIAGNOSIS

2005 Pathfinder

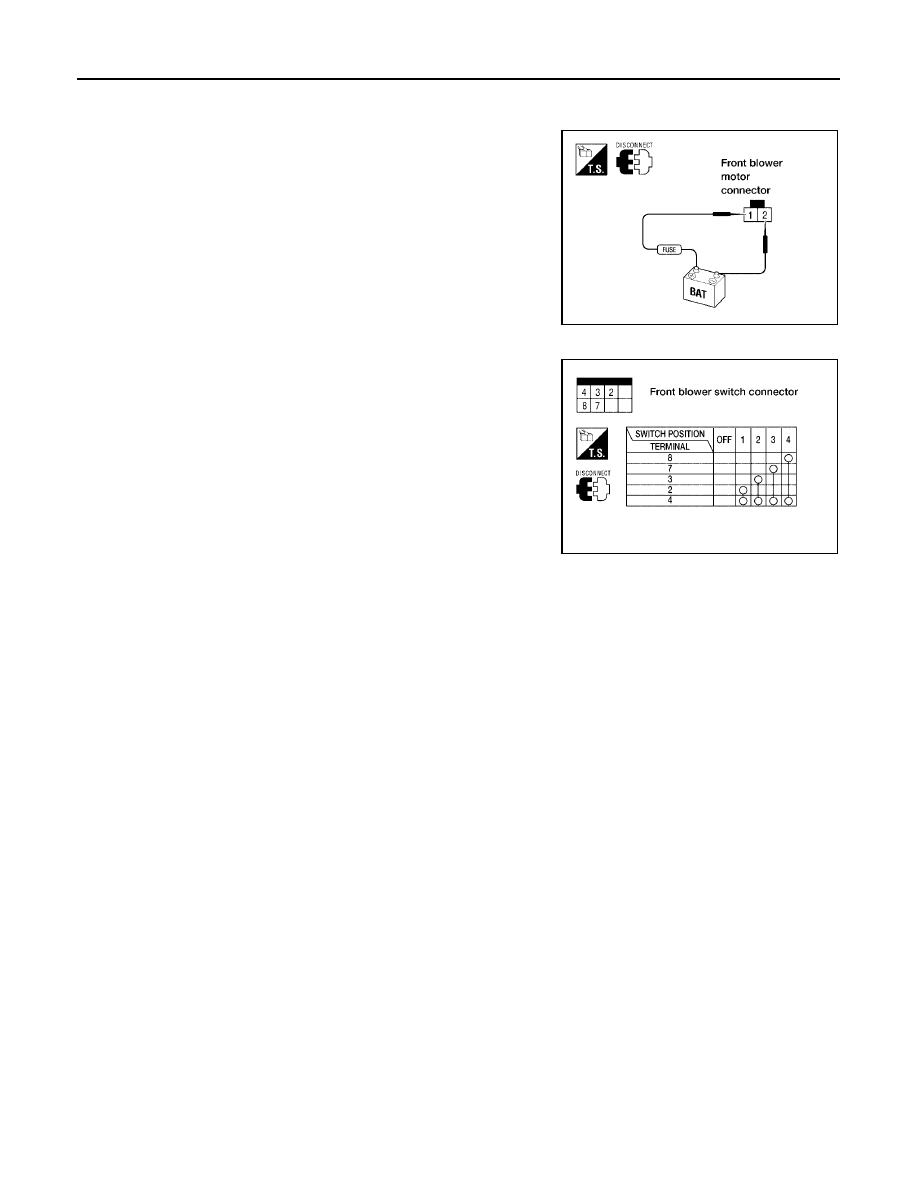

Front Blower Motor

Confirm smooth rotation of the blower motor.

●

Ensure that there are no foreign particles inside the blower unit.

●

Apply 12 volts to terminal 2 and ground to terminal 1 and verify
that the motor operates freely and quietly.

Front Blower Switch

Check continuity between terminals at each switch position.

WJIA1265E

WJIA0508E
