TROUBLE DIAGNOSIS

MTC-39

C

D

E

F

G

H

I

K

L

M

A

B

MTC

2005 Pathfinder

21

V

Mode door motor feedback

ON

-

0 - 5V

22

SB

Air mix door motor (Front) feedback

ON

-

0 - 5V

23

G

Power supply for mode door motor
and air mix door motor (Front) PBR

ON

-

5V

25

R

Rear defroster request

ON

-

Battery voltage

26

P

Ground for mode door motor and air
mix door motor (Front) PBR

ON

-

0V

Termi-

nal No.

Wire

color

Item

Ignition

switch

Condition

Voltage (V)

(Approx.)

MTC-40

TROUBLE DIAGNOSIS

2005 Pathfinder

Operational Check

EJS003VE

The purpose of the operational check is to confirm that the system operates properly.

CHECKING BLOWER

1.

Turn blower control dial clockwise. Blower should operate on
low speed.

2.

Turn the blower control switch again, and continue checking
each blower speed until all speeds are checked.

3.

Leave blower on speed 4.

If NG, go to trouble diagnosis procedure for

MTC-56, "Front Blower

Motor Circuit"

.

If OK, continue with next check.

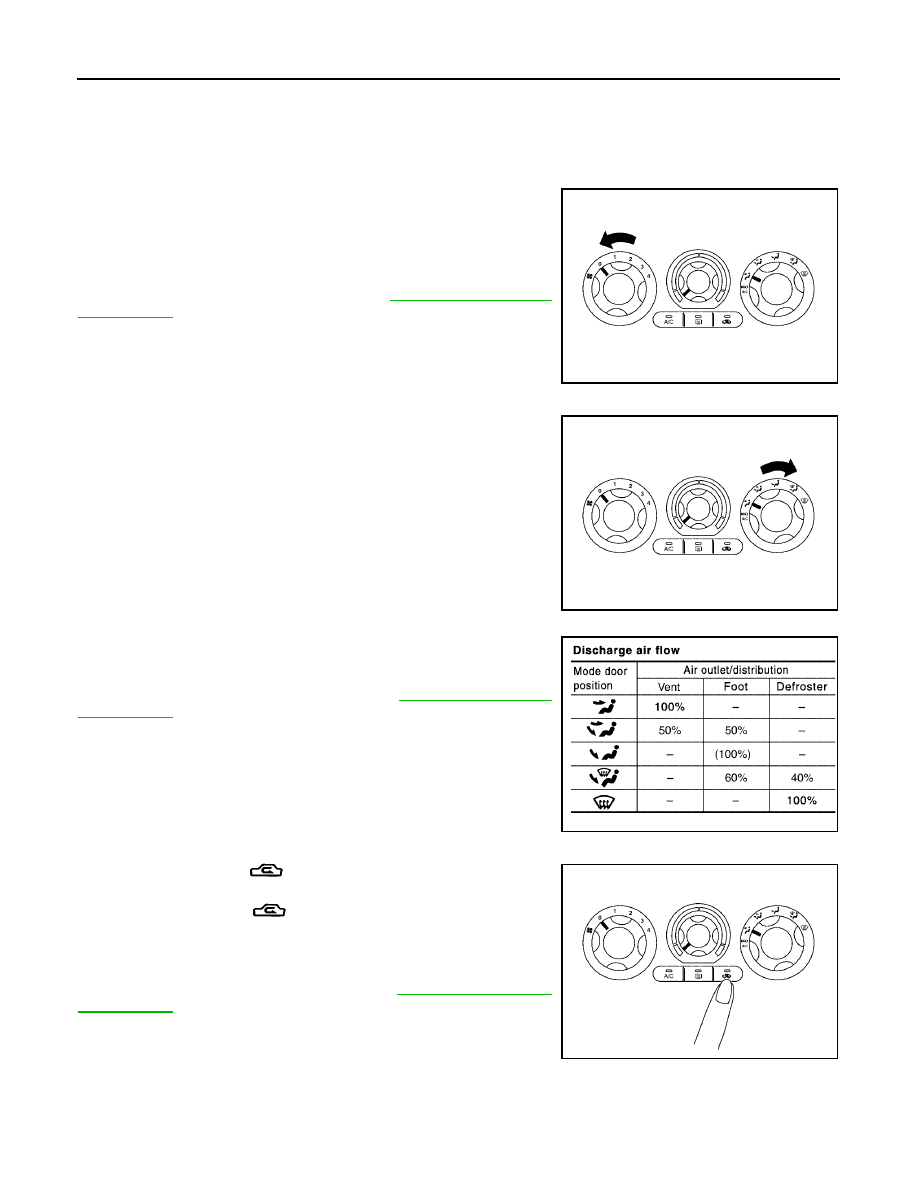

CHECKING DISCHARGE AIR

1.

Turn the mode switch to each position.

2.

Confirm that discharge air comes out according to the air distri-
bution table.

Mode door position is checked in the next step.
If NG, go to trouble diagnosis procedure for

MTC-45, "Mode Door

Motor Circuit"

.

If OK, continue with next check.

NOTE:
Confirm that the compressor clutch is engaged (sound or visual
inspection) and intake door position is at fresh when the DEF or D/F
is selected.

CHECKING RECIRCULATION

1.

Press recirculation (

) switch one time. Recirculation indica-

tor should illuminate.

2.

Press recirculation (

) switch one more time. Recirculation

indicator should go off.

3.

Listen for intake door position change (blower sound should
change slightly).

If NG, go to trouble diagnosis procedure for

MTC-53, "Intake Door

Motor Circuit"

.

If OK, continue with next check.

NOTE:
Confirm that the compressor clutch is engaged (sound or visual
inspection) and intake door position is at fresh when the DEF or D/F is selected.

Conditions

: Engine running and at normal operating temperature

WJIA1304E

WJIA1305E

WJIA1297E

WJIA1306E

TROUBLE DIAGNOSIS

MTC-41

C

D

E

F

G

H

I

K

L

M

A

B

MTC

2005 Pathfinder

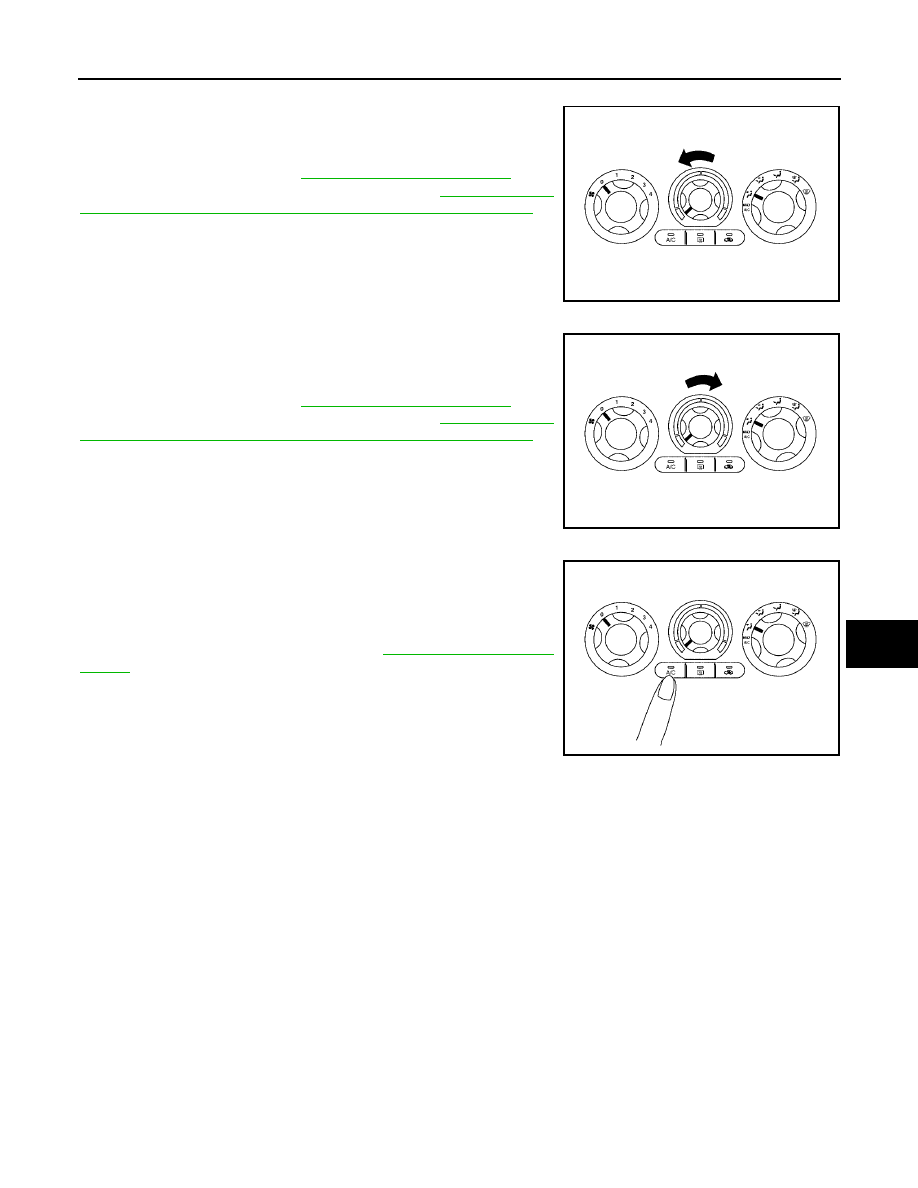

CHECKING TEMPERATURE DECREASE

1.

Rotate temperature dial counterclockwise.

2.

Check for cold air at appropriate discharge air outlets.

If NG, listen for sound of air mix door motor operation if OK, go to
trouble diagnosis procedure for

MTC-69, "Insufficient Cooling"

. If air

mix door motor appears to be malfunctioning, go to

MTC-51, "DIAG-

NOSTIC PROCEDURE FOR AIR MIX DOOR MOTOR (FRONT)"

.

If OK, continue with next check.

CHECKING TEMPERATURE INCREASE

1.

Rotate temperature dial clockwise.

2.

Check for hot air at appropriate discharge air outlets.

If NG, listen for sound of air mix door motor operation. If OK, go to
trouble diagnosis procedure for

MTC-76, "Insufficient Heating"

. If air

mix door motor appears to be malfunctioning, go to

MTC-51, "DIAG-

NOSTIC PROCEDURE FOR AIR MIX DOOR MOTOR (FRONT)"

.

If OK, continue with next check.

CHECK A/C SWITCH

1.

Press A/C switch with the blower switch ON.

2.

A/C switch indicator will turn ON.

●

Confirm that the compressor clutch engages (sound or visual
inspection).

If NG, go to trouble diagnosis procedure for

MTC-63, "Magnet Clutch

Circuit"

.

If OK, continue with next check.

WJIA1307E

WJIA1308E

WJIA1309E

MTC-42

TROUBLE DIAGNOSIS

2005 Pathfinder

Power Supply and Ground Circuit for Front Air Control

EJS003VF

SYMPTOM: A/C system does not come on.

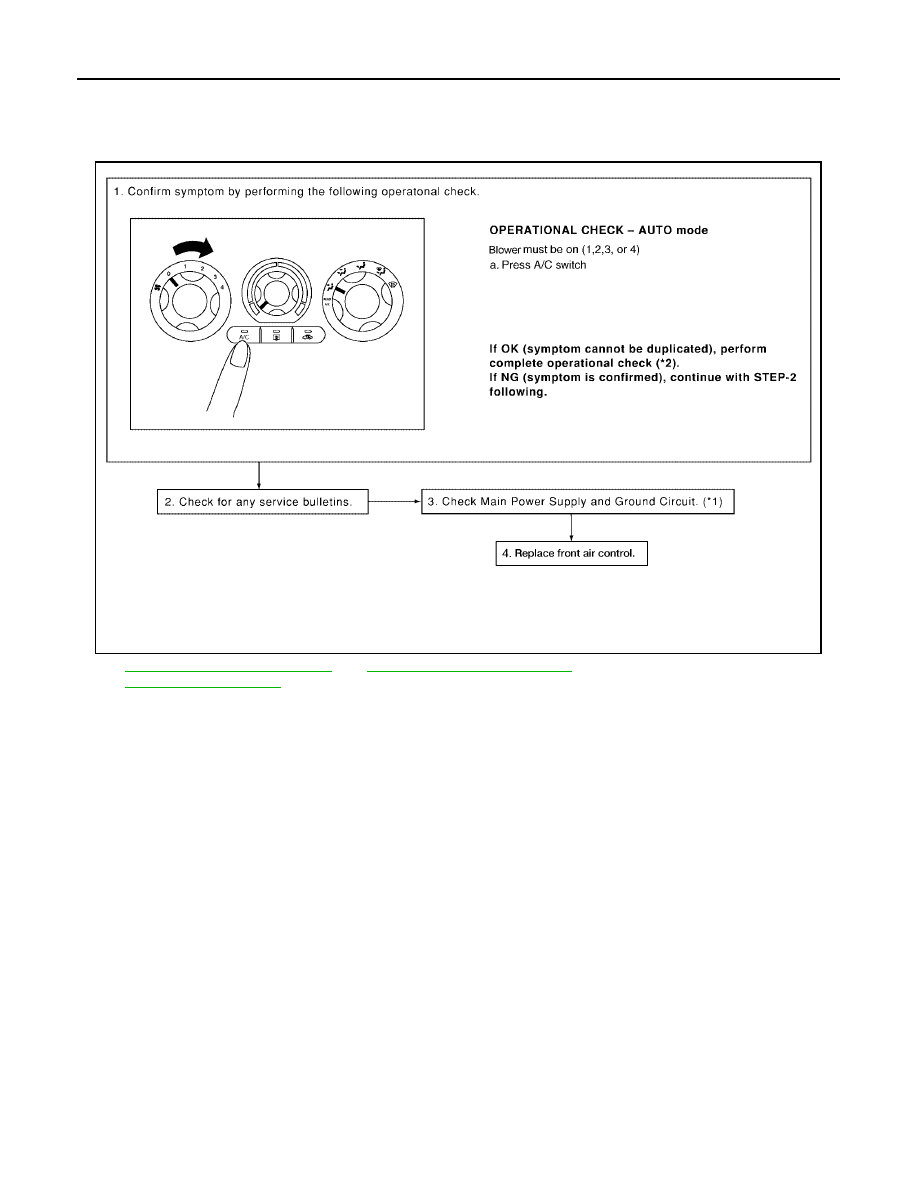

INSPECTION FLOW

*1

ATC-56, "Power Supply and Ground
Circuit for Front Air Control"

.

*2

ATC-52, "Operational Check (Front)"

WJIA1310E

TROUBLE DIAGNOSIS

MTC-43

C

D

E

F

G

H

I

K

L

M

A

B

MTC

2005 Pathfinder

COMPONENT DESCRIPTION

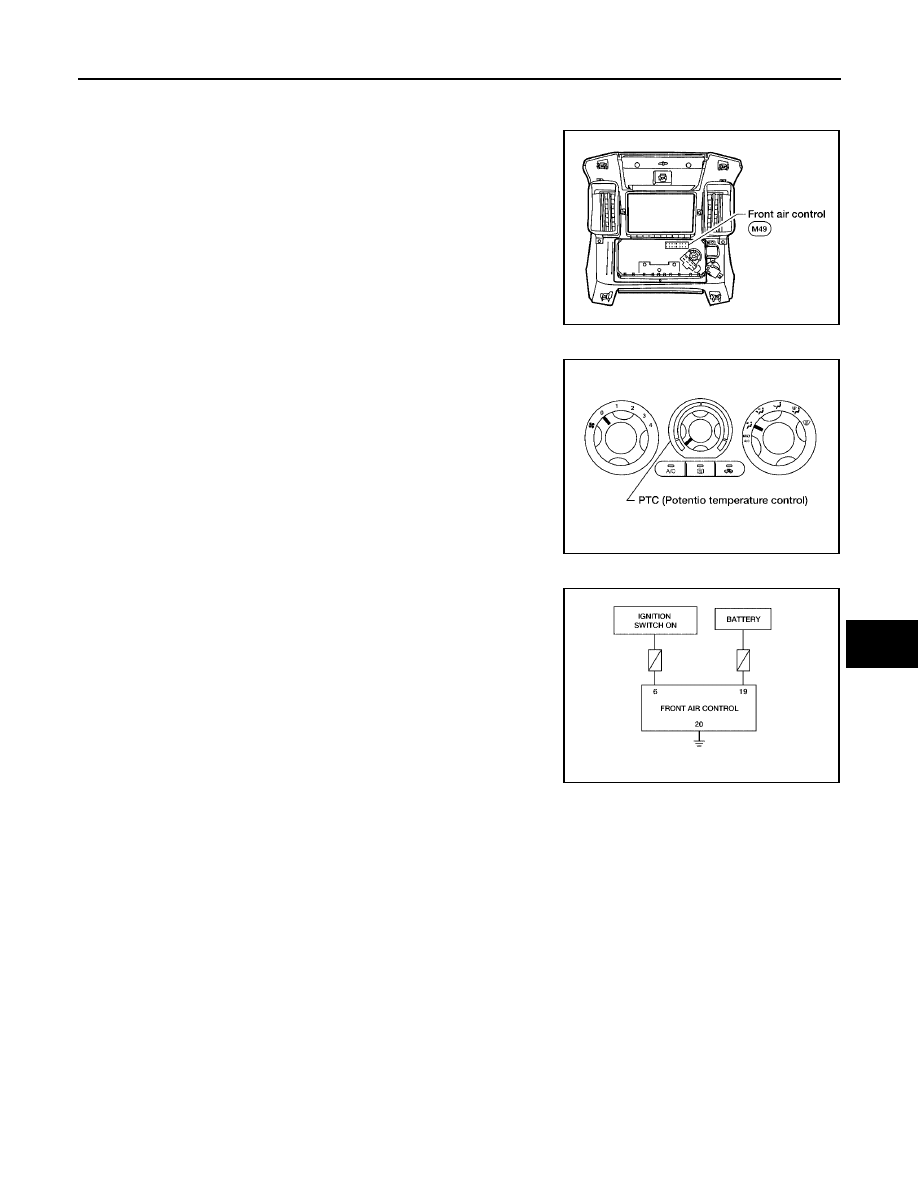

Front Air Control

The front air control has a built-in microcomputer which processes
information sent from various sensors needed for air conditioner
operation. The air mix door motor, mode door motor, intake door
motor, defroster door motor, blower motor and compressor are then
controlled.
The front air control is unitized with control mechanisms. When the
various switches and temperature dials are operated, data is input to
the front air control.

Potentio Temperature Control (PTC)

The PTC is built into the front air control. It can be set from cold to
hot or any intermediate position by rotating the temperature dial.

DIAGNOSTIC PROCEDURE FOR A/C SYSTEM

SYMPTOM: A/C system does not come on.

WJIA1302E

WJIA1311E

WJIA1461E

MTC-44

TROUBLE DIAGNOSIS

2005 Pathfinder

1.

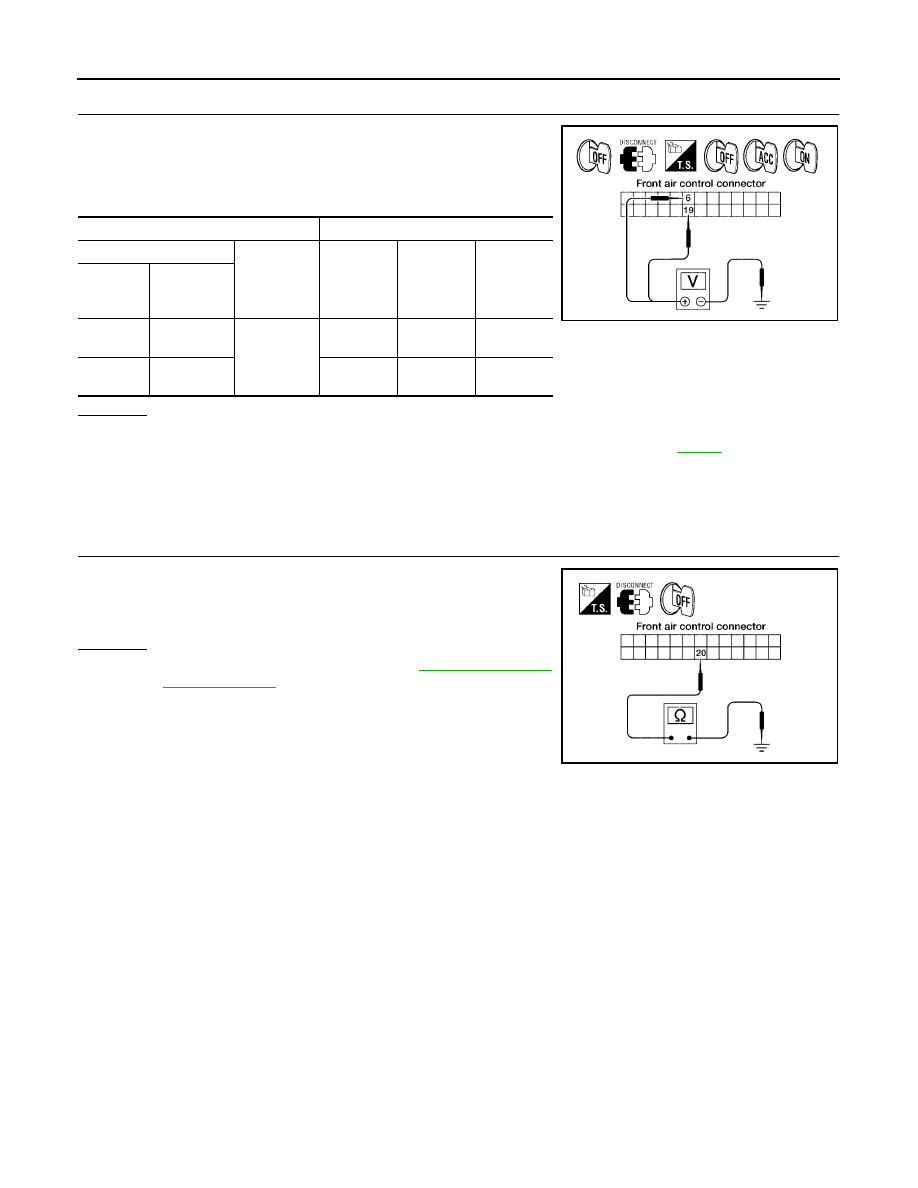

CHECK POWER SUPPLY CIRCUITS FOR FRONT AIR CONTROL

1.

Turn ignition switch OFF.

2.

Disconnect front air control connector.

3.

Check voltage between front air control harness connector M49
terminals 6 and 19, and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Check 10A fuses [Nos. 8 and 19, located in the fuse block (J/B)]. Refer to

PG-79

.

●

If fuses are OK, check harness for open circuit. Repair or replace as necessary.

●

If fuses are NG, replace fuse and check harness for short circuit. Repair or replace as neces-
sary.

2.

CHECK GROUND CIRCUIT FOR FRONT AIR CONTROL

Check continuity between front air control harness connector M49
terminal 20 and ground.

OK or NG

OK

>> Replace front air control. Refer to

ATC-124, "FRONT

AIR CONTROL"

.

NG

>> Repair harness or connector.

Terminals

Ignition switch position

(+)

(-)

OFF

ACC

ON

Front air

control

connector

Terminal No.

M49

6

Ground

Approx. 0V

Approx. 0V

Battery
voltage

M49

19

Battery
voltage

Battery
voltage

Battery
voltage

WJIA1082E

20 - Ground

: Continuity should exist.

WJIA1239E

TROUBLE DIAGNOSIS

MTC-45

C

D

E

F

G

H

I

K

L

M

A

B

MTC

2005 Pathfinder

Mode Door Motor Circuit

EJS003VG

SYMPTOM:

●

Air outlet does not change.

●

Mode door motor does not operate normally.

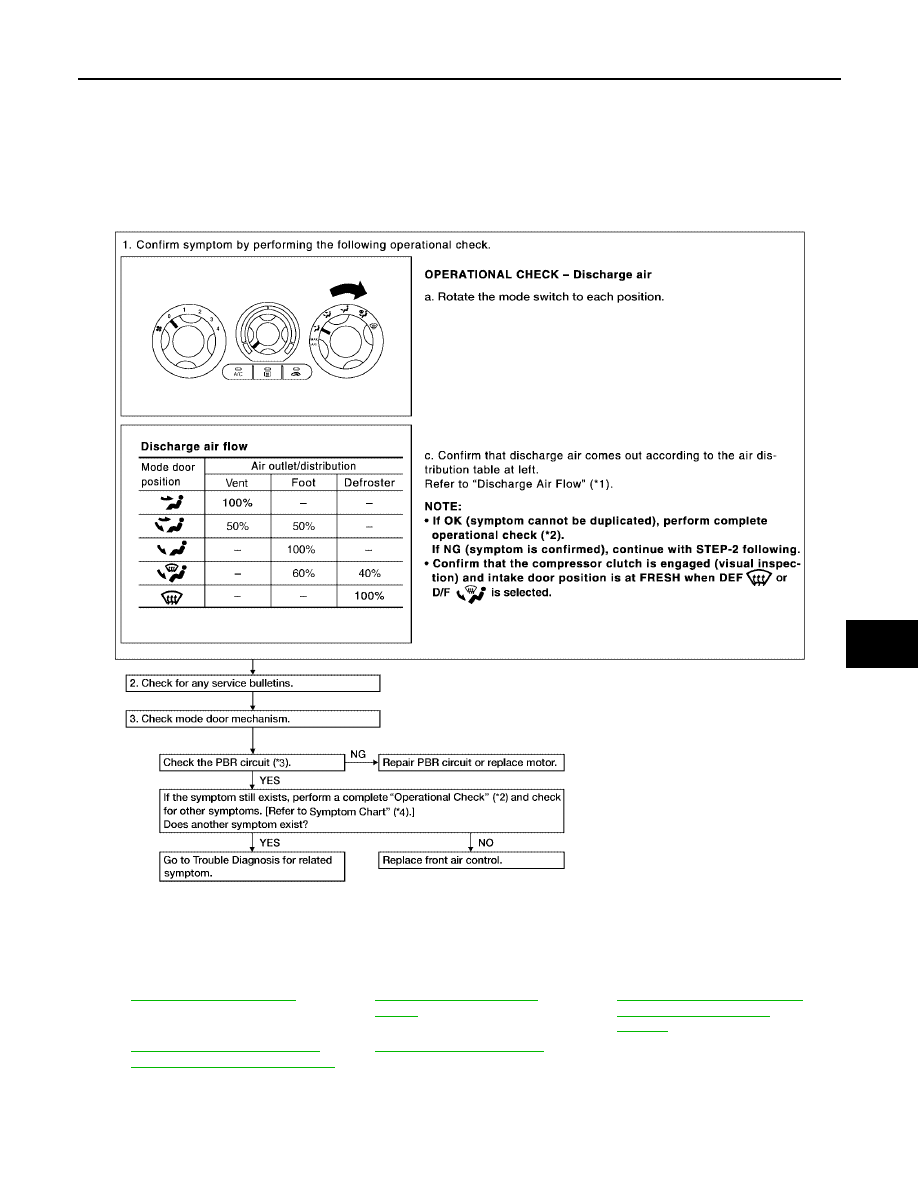

INSPECTION FLOW

*1

ATC-29, "Discharge Air Flow"

.

*2

ATC-52, "Operational Check
(Front)"

.

*3

ATC-61, "DIAGNOSTIC PROCE-
DURE FOR MODE DOOR
MOTOR"

.

*4

MTC-47, "DIAGNOSTIC PROCE-
DURE FOR MODE DOOR MOTOR"

.

*5

MTC-30, "SYMPTOM TABLE"

.

WJIA1313E

MTC-46

TROUBLE DIAGNOSIS

2005 Pathfinder

SYSTEM DESCRIPTION
Component Parts

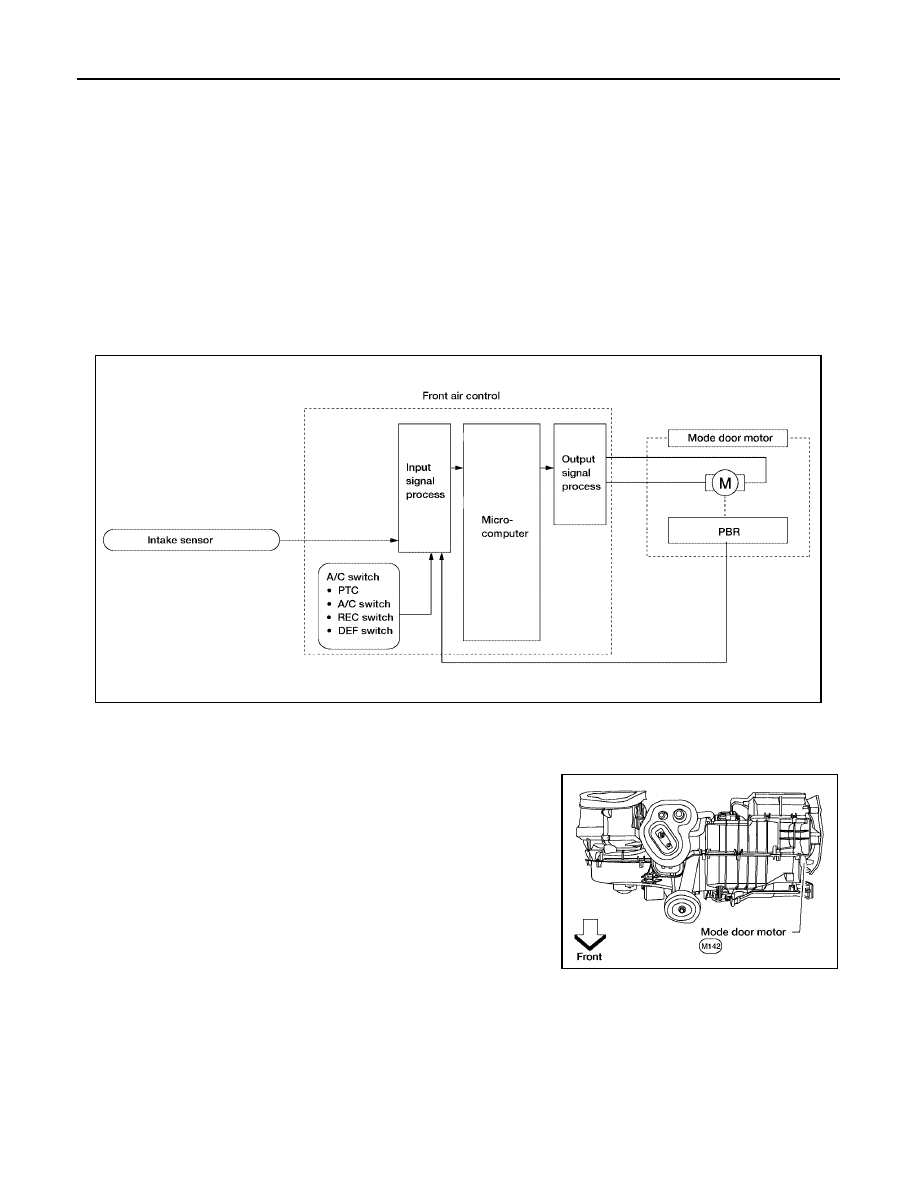

Mode door control system components are:

●

Front air control

●

Mode door motor

●

PBR (built into mode door motor)

●

Intake sensor

System Operation

The mode door position (vent, B/L, foot, and defrost) is set by the front air control by means of the mode door
motor. When a mode door position is selected on the front air control, voltage is applied to one circuit of the
mode door motor while ground is applied to the other circuit, causing the mode door motor to rotate. The direc-
tion of rotation is determined by which circuit has voltage applied to it, and which one has ground applied to it.
The front air control monitors the mode door position by measuring the voltage signal on the PBR circuit.

COMPONENT DESCRIPTION
Mode Door Motor

The mode door motor is attached to the heater & cooling unit. It
rotates so that air is discharged from the outlet as indicated by the
front air control. Motor rotation is conveyed to a link which activates
the mode door.

WJIA1314E

WJIA1084E
