Component Parts and Harness Connector Location

EJS003VA

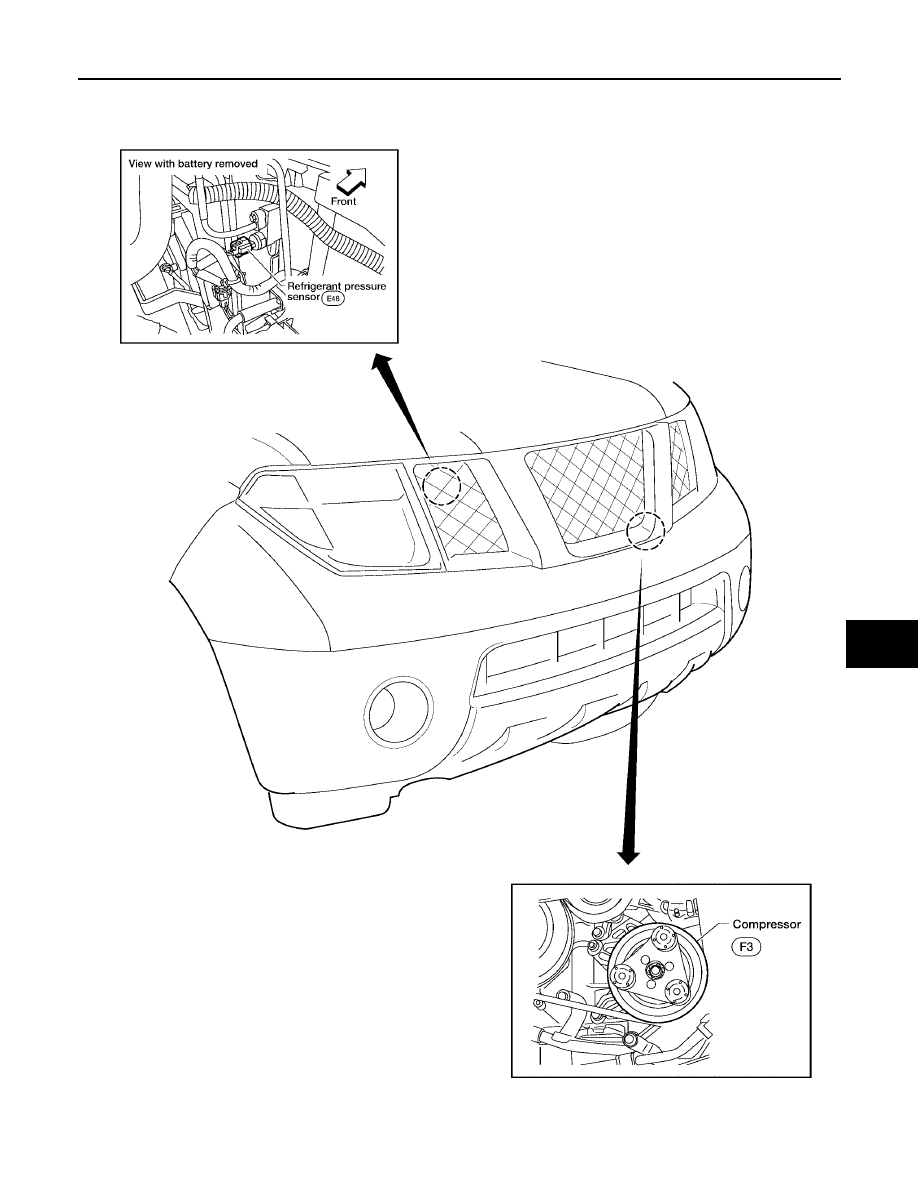

ENGINE COMPARTMENT

WJIA1300E

MTC-32

TROUBLE DIAGNOSIS

2005 Pathfinder

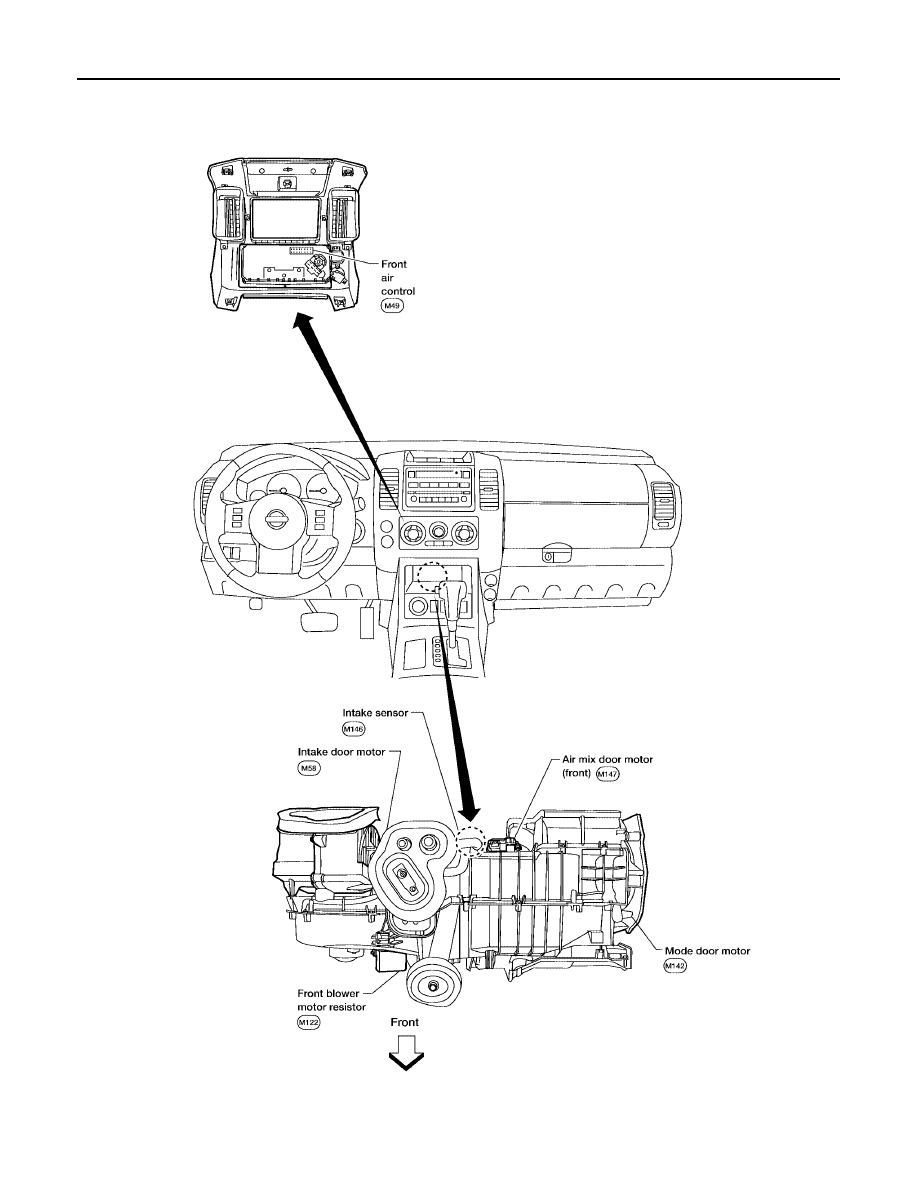

FRONT PASSENGER COMPARTMENT

WJIA1301E

TROUBLE DIAGNOSIS

MTC-33

C

D

E

F

G

H

I

K

L

M

A

B

MTC

2005 Pathfinder

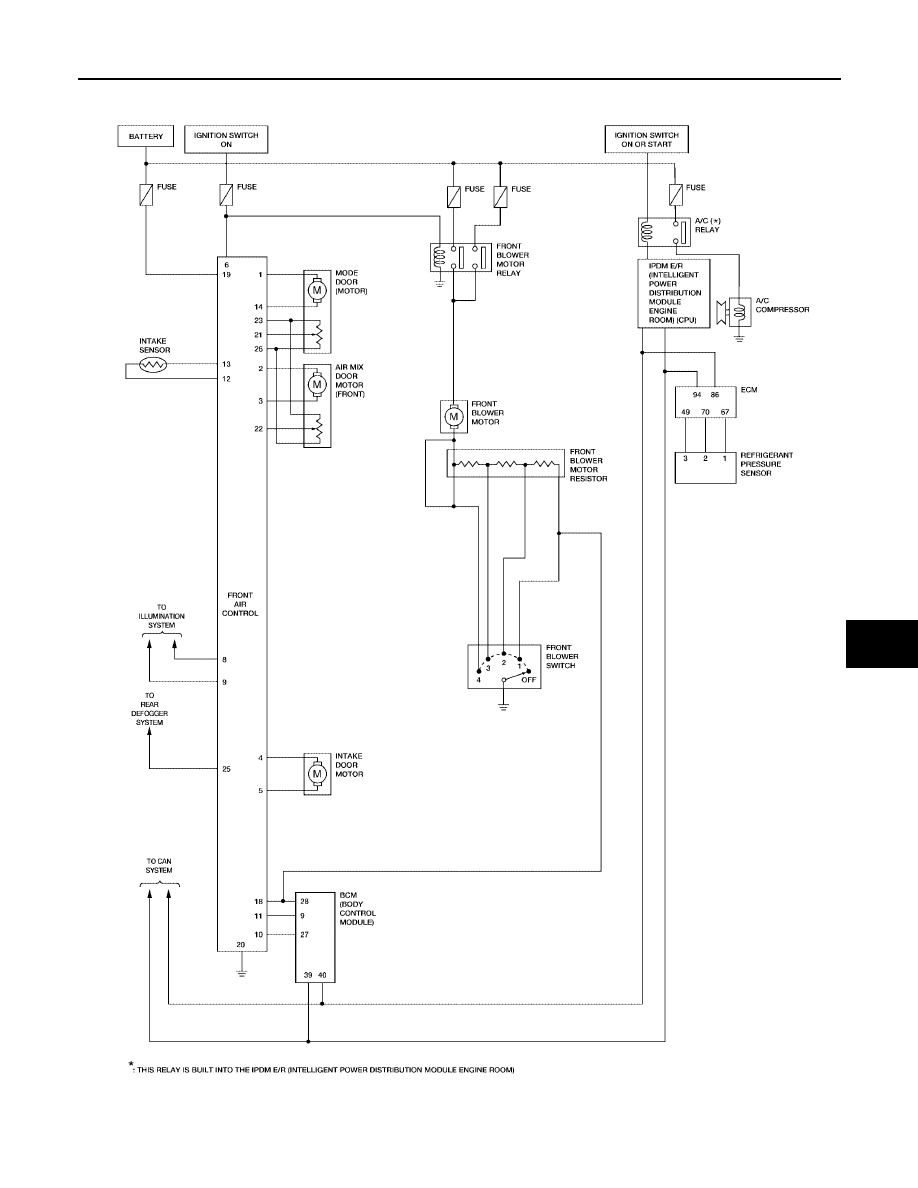

Schematic

EJS003VB

WJWA0197E

MTC-34

TROUBLE DIAGNOSIS

2005 Pathfinder

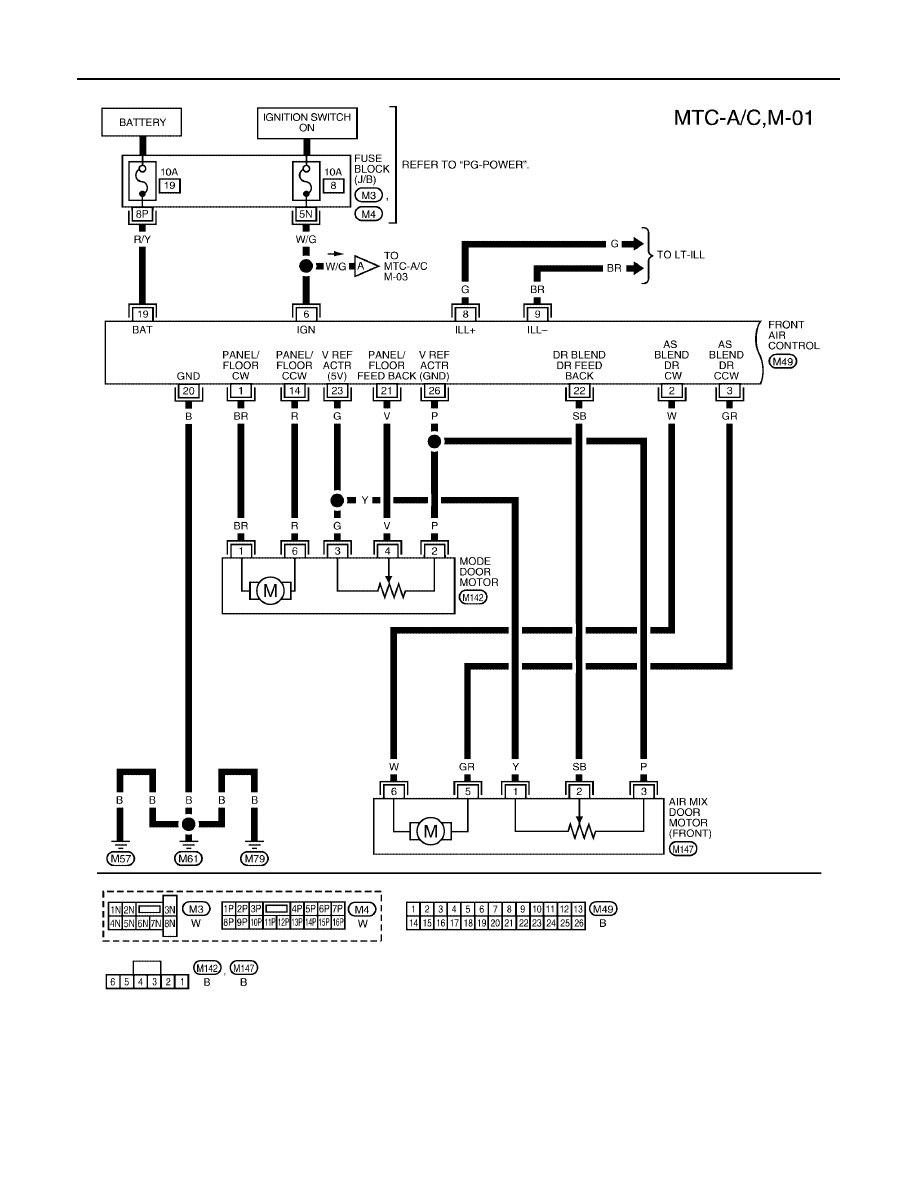

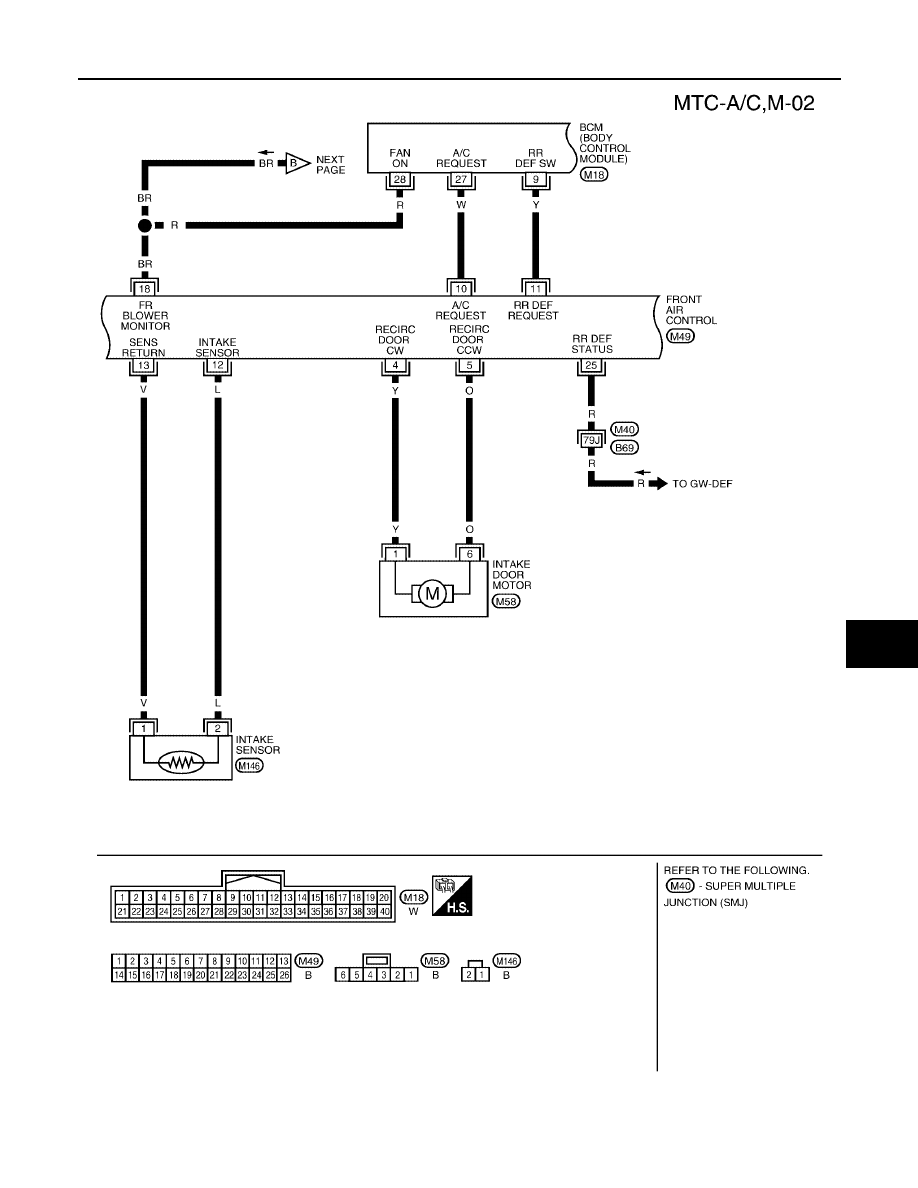

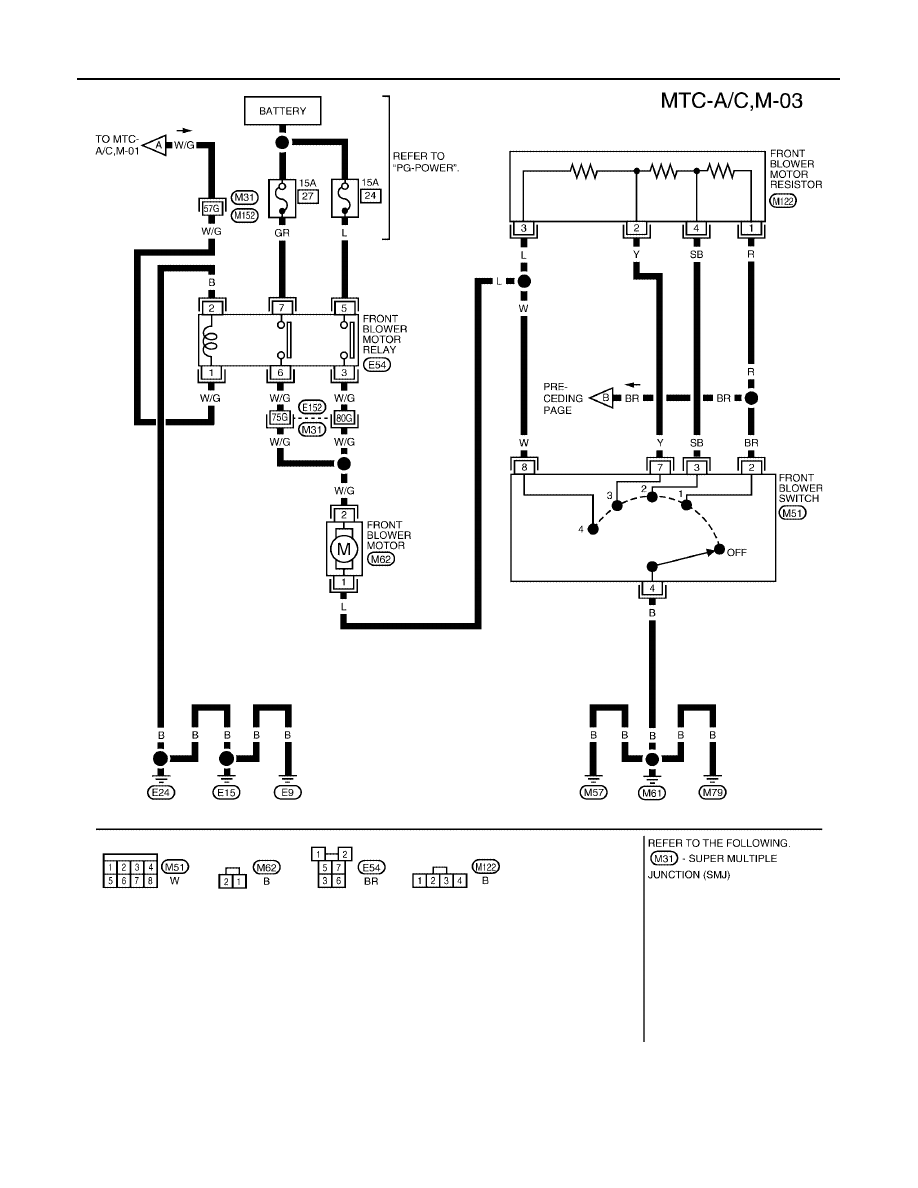

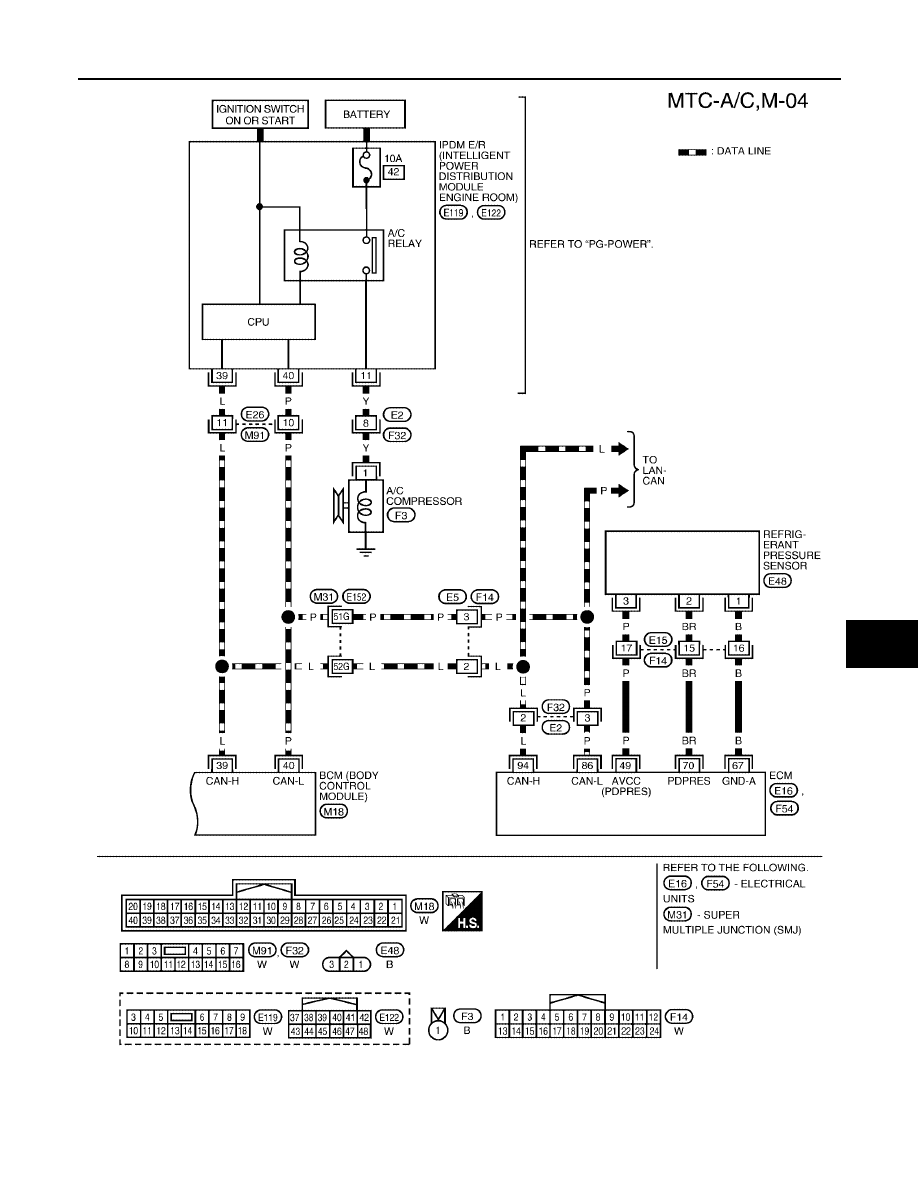

Wiring Diagram — A/C —

EJS003VC

WJWA0198E

TROUBLE DIAGNOSIS

MTC-35

C

D

E

F

G

H

I

K

L

M

A

B

MTC

2005 Pathfinder

WJWA0256E

MTC-36

TROUBLE DIAGNOSIS

2005 Pathfinder

WJWA0200E

TROUBLE DIAGNOSIS

MTC-37

C

D

E

F

G

H

I

K

L

M

A

B

MTC

2005 Pathfinder

WJWA0199E

MTC-38

TROUBLE DIAGNOSIS

2005 Pathfinder

Front Air Control Terminals and Reference Value

EJS003VD

Measure voltage between each terminal and ground by following
Terminals and Reference Value for front air control.

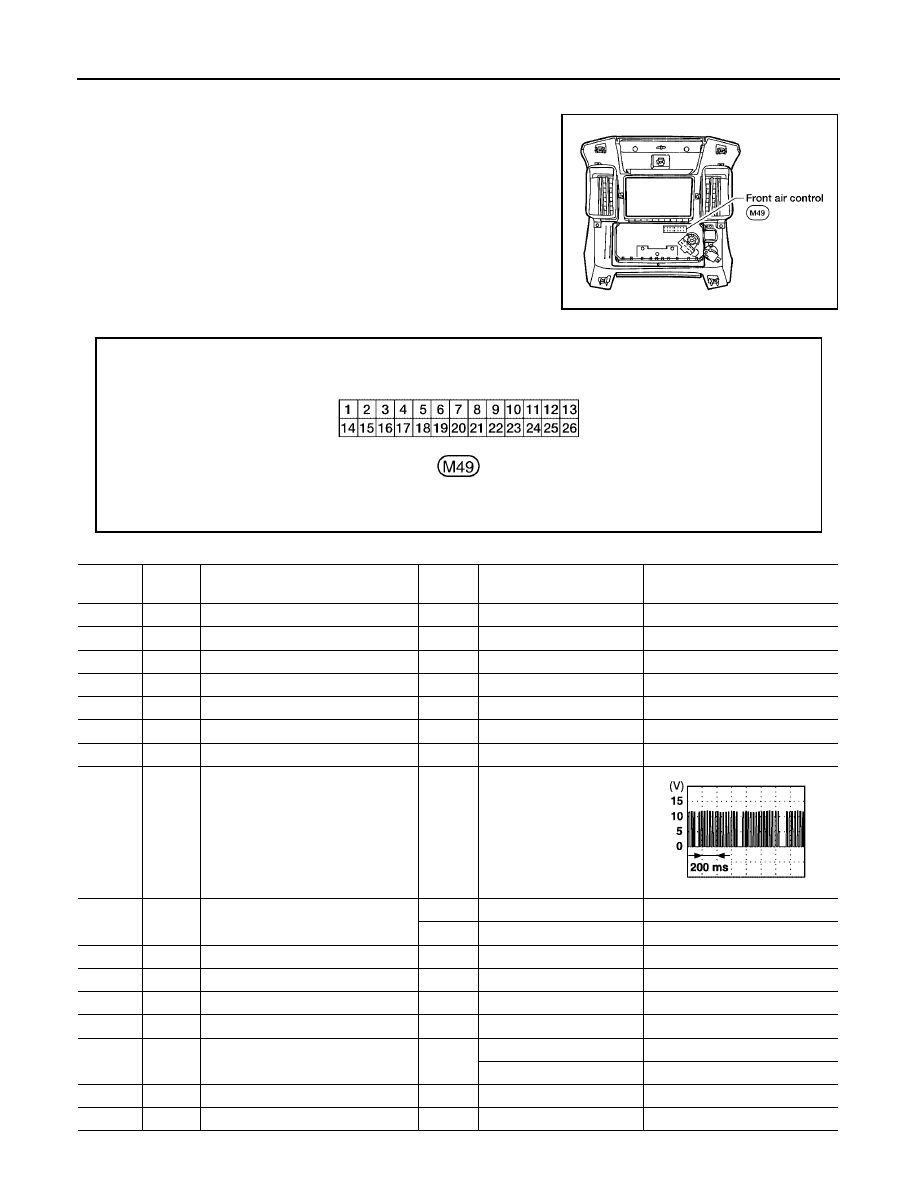

PIN CONNECTOR TERMINAL LAYOUT

TERMINALS AND REFERENCE VALUE FOR FRONT AIR CONTROL

WJIA1302E

WJIA1303E

Termi-

nal No.

Wire

color

Item

Ignition

switch

Condition

Voltage (V)

(Approx.)

1

BR

Mode door motor CW

ON

Clockwise rotation

Battery voltage

2

W

Air mix door motor (Driver) CW

ON

Clockwise rotation

Battery voltage

3

G/R

Air mix door motor (Driver) CCW

ON

Counterclockwise rotation

Battery voltage

4

Y

Intake door motor CW

ON

Clockwise rotation

Battery voltage

5

O

Intake door motor CCW

ON

Counterclockwise rotation

Battery voltage

6

W/G

Power supply for IGN

ON

-

Battery voltage

8

G

Illumination +

ON

Park lamps ON

Battery voltage

9

BR

Illumination -

-

Park lamps ON

10

W

Compressor ON signal

ON

A/C switch OFF

5V

ON

A/C switch ON

0V

11

Y

Rear defrost request

ON

-

Battery voltage

12

L

Intake sensor

ON

-

0 - 5V

13

V

Sensor ground

ON

-

0 - 5V

14

R

Mode door motor CCW

ON

Counterclockwise rotation

Battery voltage

18

BR

Front blower monitor

ON

Front blower motor OFF

Battery voltage

Front blower motor ON

0V

19

R/Y

Power supply for BAT

-

-

Battery voltage

20

B

Ground

-

-

0V

PIIA2344E
