INTERIOR ROOM LAMP

LT-141

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

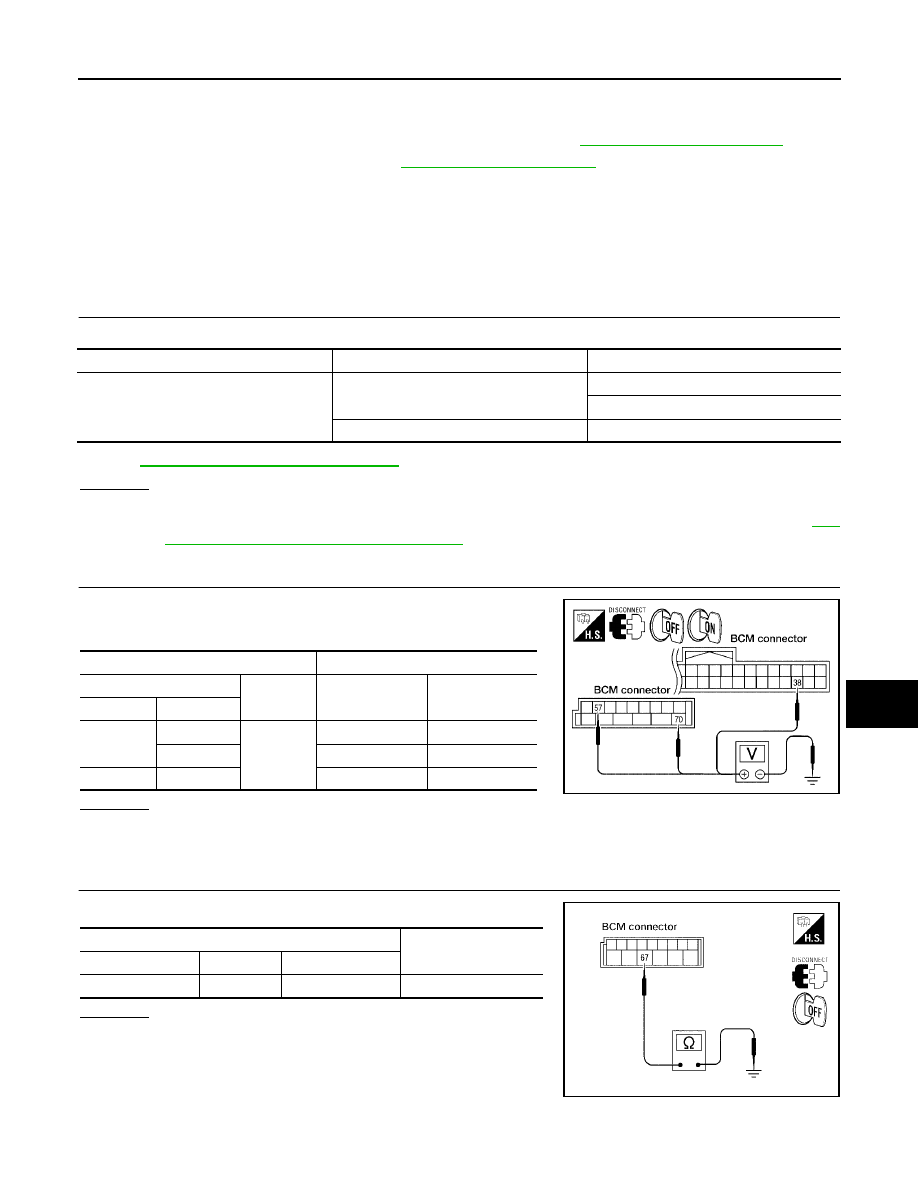

How to Proceed With Trouble Diagnosis

EKS009MQ

1.

Confirm the symptom or customer complaint.

2.

Understand operation description and function description. Refer to

LT-130, "System Description"

.

3.

Carry out the Preliminary Check. Refer to

LT-141, "Preliminary Check"

.

4.

Check symptom and repair or replace the cause of malfunction.

5.

Does the interior room lamp operate normally? If YES: GO TO 6. If NO: GO TO 4.

6.

Inspection End.

Preliminary Check

EKS009MR

INSPECTION FOR POWER SUPPLY AND GROUND CIRCUIT

1.

CHECK FUSES OR FUSIBLE LINK

Check for blown BCM fuses or fusible link.

Refer to

LT-135, "Wiring Diagram — INT/L —"

.

OK or NG

OK

>> GO TO 2.

NG

>> If fuse is blown, be sure to eliminate cause of malfunction before installing new fuse. Refer to

PG-

4, "POWER SUPPLY ROUTING CIRCUIT"

.

2.

CHECK POWER SUPPLY CIRCUIT

1.

Disconnect BCM connectors.

2.

Check voltage between BCM connector and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Check harness for open between BCM and fuse.

3.

CHECK GROUND CIRCUIT

Check continuity between BCM and ground.

OK or NG

OK

>> Inspection End.

NG

>> Check harness ground circuit.

Unit

Power source

Fuse or fusible link No.

BCM

Battery

g

18

Ignition switch ON or START position

1

Terminals

Ignition switch position

(+)

(–)

OFF

ON

Connector

Terminal

M20

57

Ground

Battery voltage

Battery voltage

70

Battery voltage

Battery voltage

M18

38

0V

Battery voltage

WKIA1478E

Terminals

Continuity

Connector

Terminal

M20

67

Ground

Yes

LIIA0915E

LT-142

INTERIOR ROOM LAMP

2005 Pathfinder

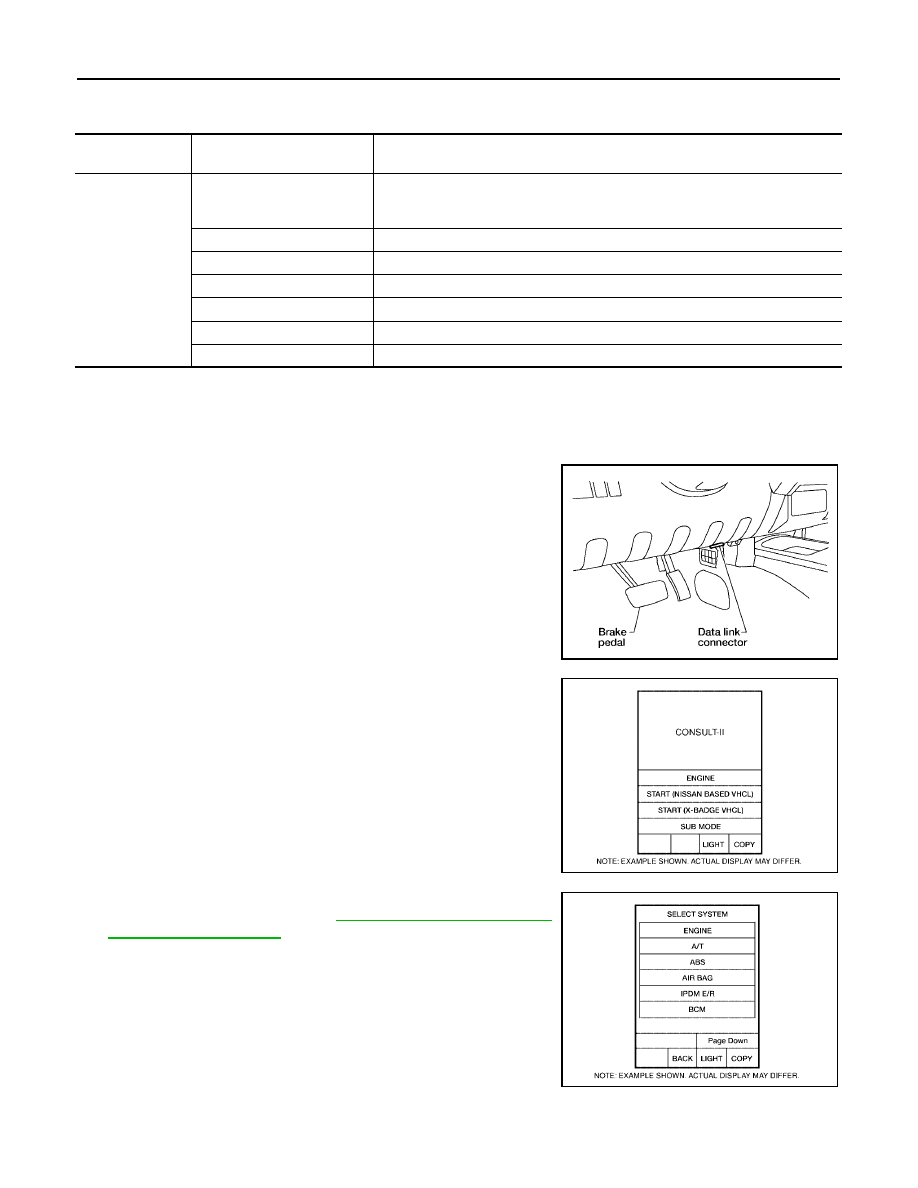

CONSULT-II Function (BCM)

EKS009MS

CONSULT-II can display each diagnostic item using the diagnostic test modes shown following.

CONSULT-II OPERATION

CAUTION:

If CONSULT-II is used with no connection of CONSULT-II CONVERTER, malfunctions might be
detected in self-diagnosis depending on control unit which carries out CAN communication.

1.

With the ignition switch OFF, connect CONSULT-II and CON-
SULT-II CONVERTER to the data link connector, then turn igni-
tion switch ON.

2.

Touch "START (NISSAN BASED VHCL)".

3.

Touch "BCM" on "SELECT SYSTEM" screen.
If "BCM" is not indicated, go to

GI-38, "CONSULT-II Data Link

Connector (DLC) Circuit"

.

BCM diagnostic

test item

Diagnostic mode

Description

Inspection by part

WORK SUPPORT

Supports inspections and adjustments. Commands are transmitted to the BCM
for setting the status suitable for required operation, input/output signals are
received from the BCM and received data is displayed.

DATA MONITOR

Displays BCM input/output data in real time.

ACTIVE TEST

Operation of electrical loads can be checked by sending drive signal to them.

SELF-DIAG RESULTS

Displays BCM self-diagnosis results.

CAN DIAG SUPPORT MNTR

The result of transmit/receive diagnosis of CAN communication can be read.

ECU PART NUMBER

BCM part number can be read.

CONFIGURATION

Performs BCM configuration read/write functions.

BBIA0538E

BCIA0029E

BCIA0030E

INTERIOR ROOM LAMP

LT-143

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

4.

Touch "INT LAMP" on "SELECT SYSTEM" screen.

WORK SUPPORT
Operation Procedure

1.

Touch "INT LAMP" on "SELECT SYSTEM" screen.

2.

Touch "WORK SUPPORT" on "SELECT DIAG MODE" screen.

3.

Touch "SET I/L D-UNLCK INTCON" on "SELECT WORK ITEM" screen.

4.

Touch "START".

5.

Touch "CHANGE SETT".

6.

The setting will be changed and "CUSTOMIZING COMPLETED" will be displayed.

7.

Touch "END".

Display Item List

Reference between "MODE" and "TIME" for "TURN ON/OFF".

DATA MONITOR
Operation Procedure

1.

Touch "INT LAMP" on "SELECT TEST ITEM" screen.

2.

Touch "DATA MONITOR" on "SELECT DIAG MODE" screen.

3.

Touch either "ALL SIGNALS" or "SELECTION FROM MENU" on "SELECT MONITOR ITEM" screen.

4.

Touch "START".

5.

When "SELECTION FROM MENU" is selected, touch items to be monitored. When "ALL SIGNALS" is
selected, all the items will be monitored.

6.

Touch "RECORD" while monitoring, then the status of the monitored item can be recorded. To stop
recording, touch "STOP".

SKIA4963E

Item

Description

CONSULT-II

SET I/L D-UNLCK INTCON

The 30 seconds operating function of the interior room lamps and the
ignition keyhole illumination can be selected when front door LH is
released (unlocked).

ON/OFF

ROOM LAMP ON TIME SET

The time in order to escalate illumination can be adjusted when the
interior room lamps and the ignition keyhole illumination is turned on.

MODE 1 - 7

ROOM LAMP OFF TIME SET

The time in order to diminish illumination can be adjusted when the
interior room lamps and the ignition keyhole illumination is turned off.

MODE 1 - 7

MODE

1

2

3

4

5

6

7

Time (sec.)

0.5

1

2

3

4

5

0

All signals

Monitors all the signals.

Selection from menu

Selects and monitors the individual signal.

LT-144

INTERIOR ROOM LAMP

2005 Pathfinder

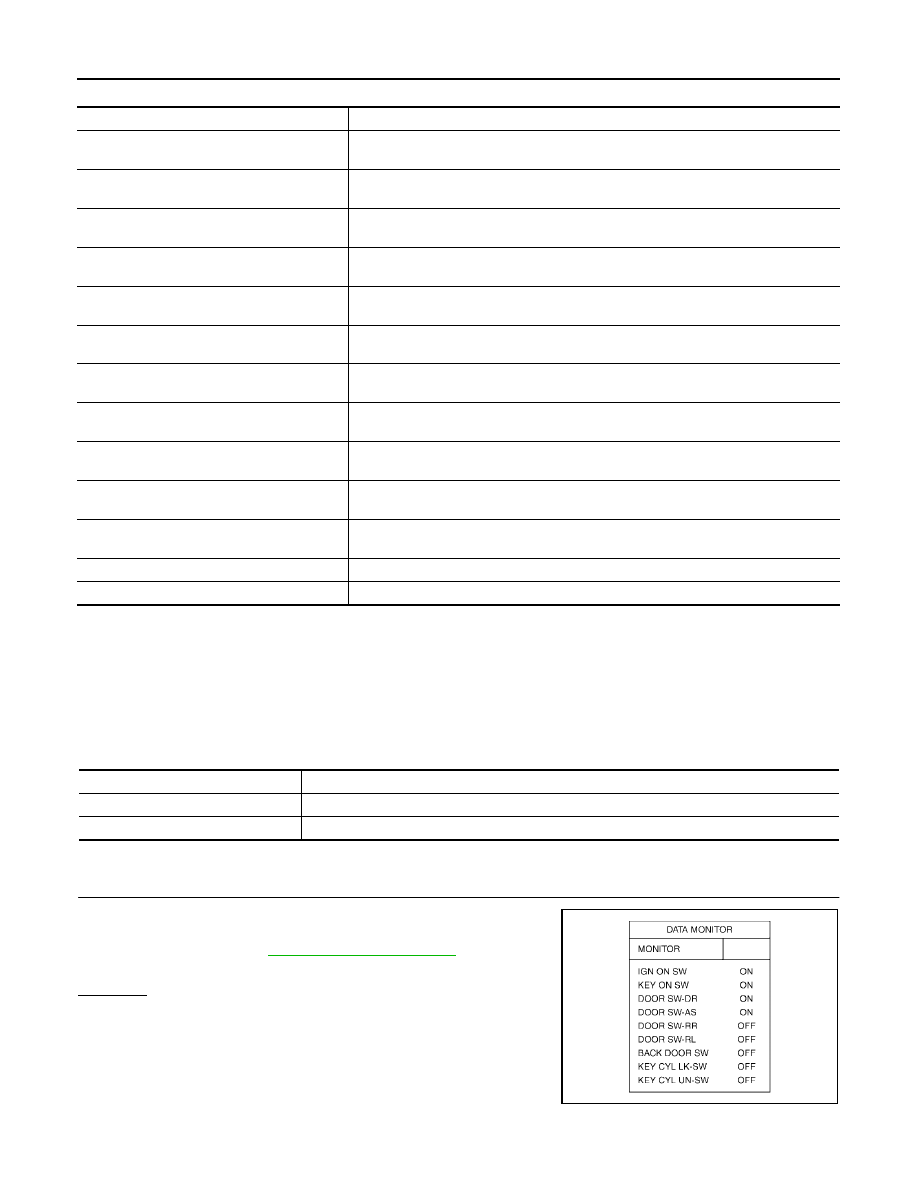

Display Item List

ACTIVE TEST
Operation Procedure

1.

Touch "INT LAMP" on "SELECT TEST ITEM" screen.

2.

Touch "ACTIVE TEST" on "SELECT DIAG MODE" screen.

3.

Touch item to be tested and check operation of the selected item.

4.

During the operation check, touching "BACK" or "OFF" deactivates the operation.

Display Item List

Room/Map Lamp Control Does Not Operate

EKS009MT

1.

CHECK EACH SWITCH

Select "BCM" on CONSULT-II. With "INT LAMP" data monitor, make
sure switches listed in display item list turn ON-OFF linked with
switch operation. Refer to

LT-144, "Display Item List"

for switches

and their functions.
OK or NG

OK

>> GO TO 2.

NG

>> Inspect malfunctioning switch system.

Monitor item

Contents

IGN ON SW

"ON/OFF"

Displays "IGN position (ON)/OFF, ACC position (OFF)" judged from the ignition switch
signal.

KEY ON SW

"ON/OFF"

Displays "Key inserted (ON)/key removed (OFF)" status judged from the key switch
signal.

DOOR SW-DR

"ON/OFF"

Displays status of the front door LH as judged from the front door switch LH signal.
(Door is open: ON/Door is closed: OFF)

DOOR SW-AS

"ON/OFF"

Displays "Door open (ON)/Door closed (OFF)" status, determined from front door
switch RH signal.

DOOR SW-RR

"ON/OFF"

Displays "Door open (ON)/Door closed (OFF)" status, determined from rear door
switch RH signal.

DOOR SW-RL

"ON/OFF"

Displays "Door open (ON)/Door closed (OFF)" status, determined from rear door
switch LH signal.

BACK DOOR SW

"ON/OFF"

Displays "Door open (ON)/Door closed (OFF)" status, determined from back door
switch signal.

KEY CYL LK-SW

"ON/OFF"

Displays "Door locked (ON)" status, determined from key cylinder lock switch in front
door LH.

KEY CYL UN-SW

"ON/OFF"

Displays "Door unlocked (OFF)" status, determined from key cylinder lock switch in
front door LH.

CDL LOCK SW

"ON/OFF"

Displays "Door locked (ON)/Door unlocked (OFF)" status, determined from locking
detection switch in front door LH.

CDL UNLOCK SW

"ON/OFF"

Displays "Door unlocked (OFF)" status, determined from locking detection switch in
front door RH.

KEYLESS LOCK

"ON/OFF"

Displays "Locked (ON)/Other (OFF)" status, determined from lock signal.

KEYLESS UNLOCK

"ON/OFF"

Displays "Unlocked (ON)/Other (OFF)" status, determined from unlock signal.

Test item

Description

INT LAMP

Interior room lamp can be operated by any ON-OFF operations.

IGN ILLUM

Ignition keyhole illumination can be operated by ON-OFF operation.

SKIA5930E

INTERIOR ROOM LAMP

LT-145

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

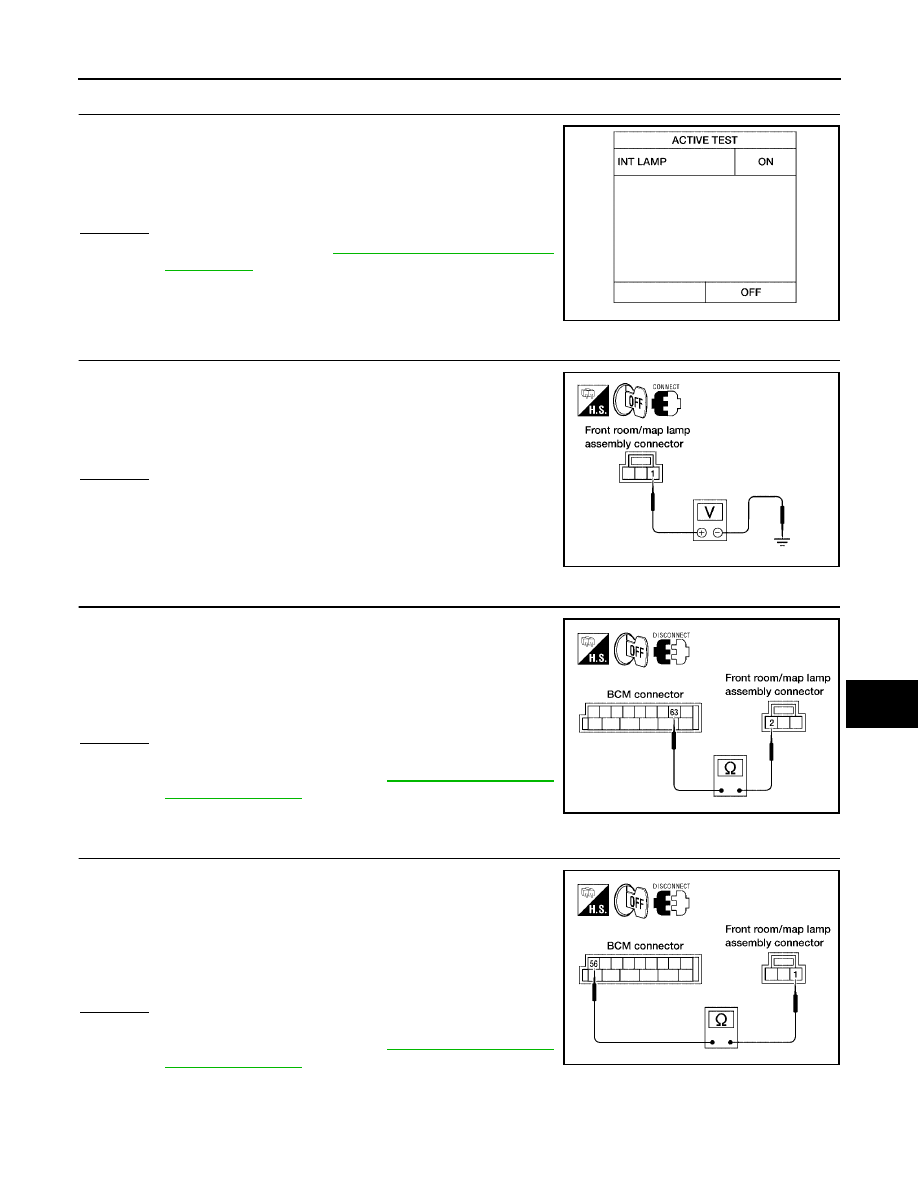

2.

ACTIVE TEST

1.

Select "BCM" on CONSULT-II. Select "INT LAMP" active test.

2.

When switch is in "DOOR" position, use active test to make sure
interior room lamp operates.

OK or NG

OK

>> Replace BCM. Refer to

BCS-19, "Removal and Installa-

tion of BCM"

.

NG

>> GO TO 3.

3.

CHECK INTERIOR ROOM LAMP INPUT

1.

Turn ignition switch OFF.

2.

Check voltage between front room/map lamp assembly harness
connector R9 terminal 1 and ground.

OK or NG

OK

>> GO TO 4.

NG

>> GO TO 5.

4.

CHECK INTERIOR ROOM LAMP CIRCUIT

1.

Disconnect BCM connector.

2.

Check continuity between BCM harness connector M20 terminal
63 and front room/map lamp assembly harness connector R9
terminal 2.

OK or NG

OK

>> Replace BCM if interior lamp does not work after setting

the connector again. Refer to

BCS-19, "Removal and

Installation of BCM"

.

NG

>> Repair harness or connector.

5.

CHECK INTERIOR ROOM LAMP CIRCUIT

1.

Disconnect BCM connector and front room/map lamp assembly
connector.

2.

Check continuity between BCM harness connector M20 terminal
56 and front room/map lamp assembly harness connector R9
terminal 1.

OK or NG

OK

>> Replace BCM if interior lamp does not work after setting

the connector again. Refer to

BCS-19, "Removal and

Installation of BCM"

.

NG

>> Repair harness or connector between BCM and room/

map lamp.

Room lamps should turn on.

LKIA0092E

1 - Ground

: Battery voltage should exist.

WKIA3323E

63 - 2

: Continuity should exist.

WKIA3324E

56 - 1

: Continuity should exist.

WKIA3325E

LT-146

INTERIOR ROOM LAMP

2005 Pathfinder

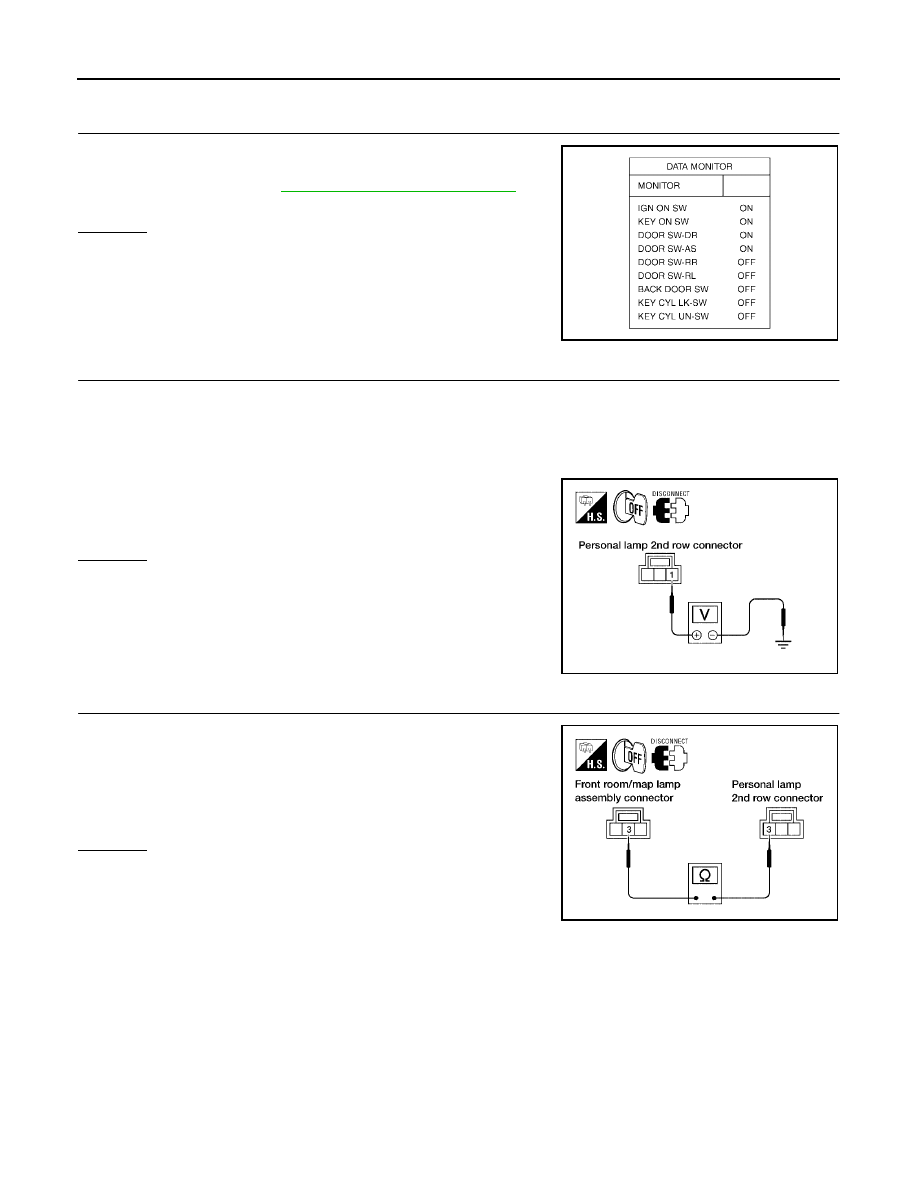

Personal Lamp Control Does Not Operate (Room/Map Lamps Operate)

EKS009MU

1.

CHECK EACH DOOR SWITCH

Select "BCM" on CONSULT-II. With "INT LAMP" data monitor, make
sure switches listed in display item list turn ON-OFF linked with
switch operation. Refer to

LT-131, "SWITCH OPERATION"

for

switches and their function.
OK or NG

OK

>> GO TO 2.

NG

>> Inspect malfunctioning door switch.

2.

CHECK PERSONAL LAMP OUTPUT

1.

Turn ignition switch OFF.

2.

Confirm lamp switch is in the "DOOR" position.

3.

Disconnect personal lamp 2nd row connector.

4.

Open any door.

5.

Check voltage between personal lamp 2nd row harness connec-
tor R10 terminal 1 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness or connector.

3.

CHECK PERSONAL LAMP CONTROL CIRCUIT

1.

Disconnect front room/map lamp assembly connector.

2.

Check continuity between front room/map lamp assembly har-
ness connector R9 terminal 3 and personal lamp 2nd row har-
ness connector R10 terminal 3.

OK or NG

OK

>> Replace personal lamp 2nd row.

NG

>> Repair harness or connector.

SKIA5930E

1 - Ground

: Battery voltage should exist.

WKIA3326E

3 - 3

: Continuity should exist.

WKIA3327E

INTERIOR ROOM LAMP

LT-147

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

All Interior Room Lamps Do Not Operate

EKS009MW

1.

CHECK POWER SUPPLY CIRCUIT

1.

All interior room lamp switches are OFF.

2.

Turn ignition switch ON.

3.

Check voltage between BCM harness connector M20 terminal
56 and ground.

OK or NG

OK

>> Repair harness or connector. In a case of making a

short circuit, be sure to disconnect battery negative
cable after repairing harness, and then reconnect.

NG

>> Replace BCM. Refer to

BCS-19, "Removal and Installa-

tion of BCM"

.

56 - Ground

: Battery voltage should exist.

WKIA1486E

LT-148

ILLUMINATION

2005 Pathfinder

ILLUMINATION

PFP:27545

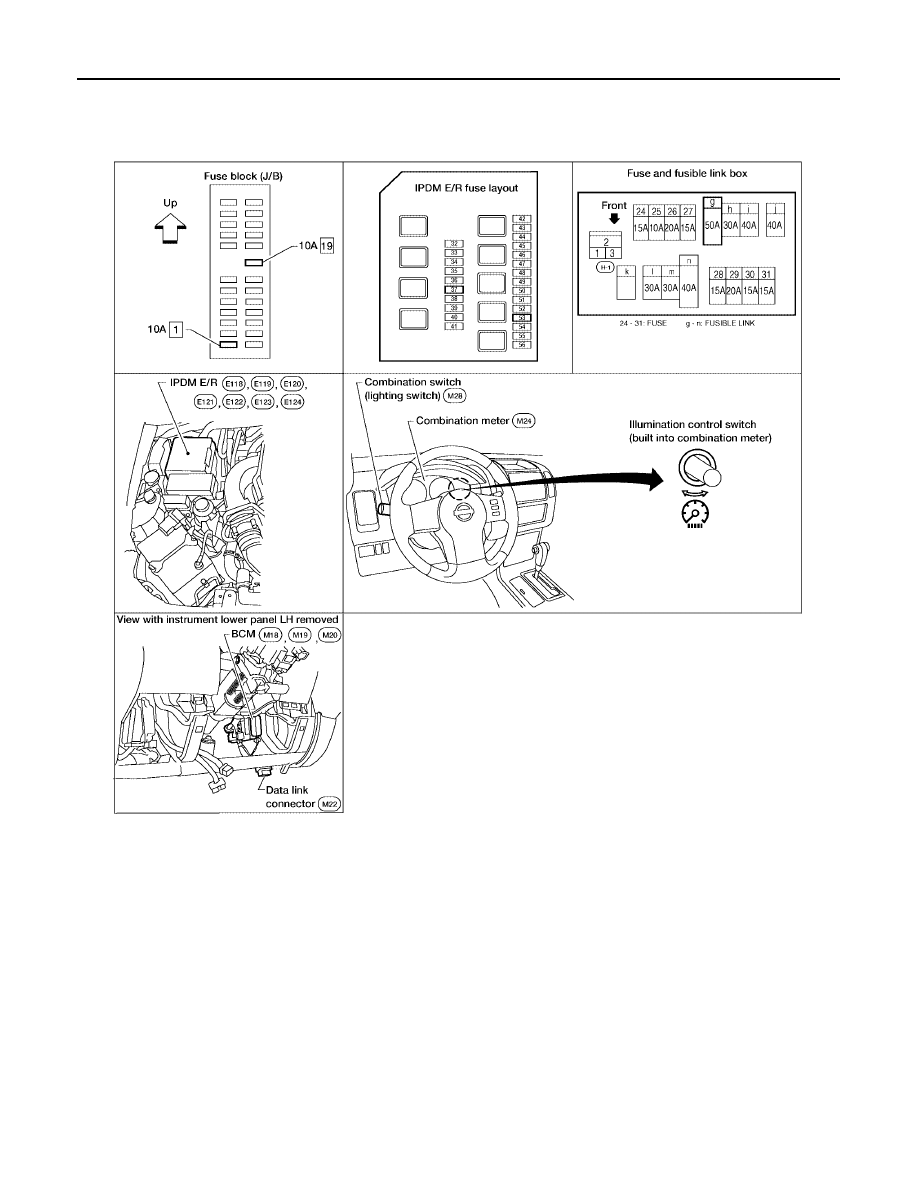

Component Parts and Harness Connector Location

EKS009MX

System Description

EKS009MY

Control of the illumination lamps operation is dependent upon the position of the lighting switch (combination
switch). When the lighting switch is placed in the 1ST or 2ND position (or if the auto light system is activated)
the BCM (body control module) receives input signal requesting the illumination lamps to illuminate. This input
signal is communicated to the IPDM E/R (intelligent power distribution module engine room) across the CAN
communication lines. The CPU (central processing unit) of the IPDM E/R controls the tail lamp relay coil. This
relay, when energized, directs power to the illumination lamps, which then illuminate.
Power is supplied at all times

●

to ignition relay, located in the IPDM E/R, and

●

to tail lamp relay, located in the IPDM E/R, and

●

through 50A fusible link (letter g , located in the fuse and fusible link box)

●

to BCM terminal 70, and

●

through 20A fuse (No. 53, located in the IPDM E/R)

●

to CPU in the IPDM E/R, and

●

through 10A fuse [No.19, located in fuse block (J/B)]

LKIA0563E
