INTERIOR ROOM LAMP

LT-133

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

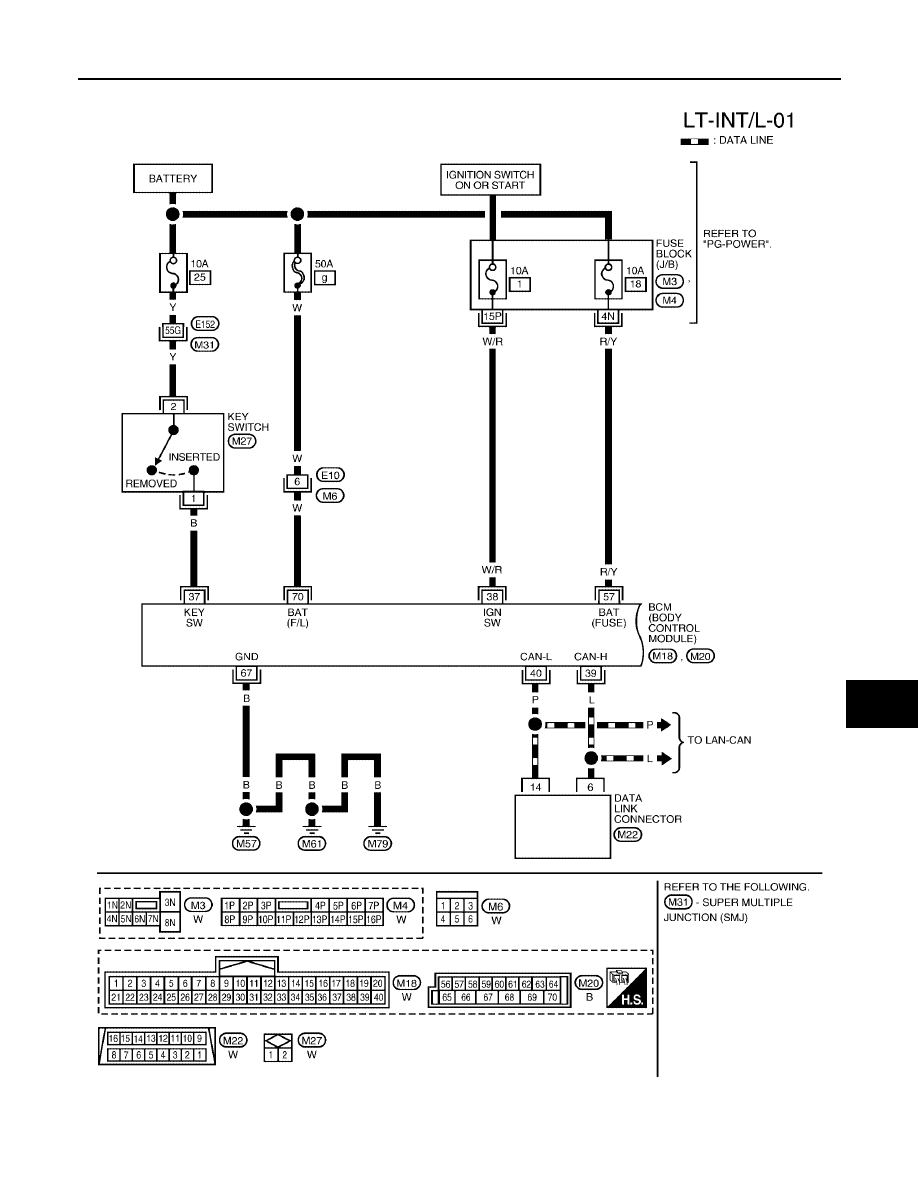

Schematic

EKS00D8A

WKWA2068E

LT-134

INTERIOR ROOM LAMP

2005 Pathfinder

WKWA2069E

INTERIOR ROOM LAMP

LT-135

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

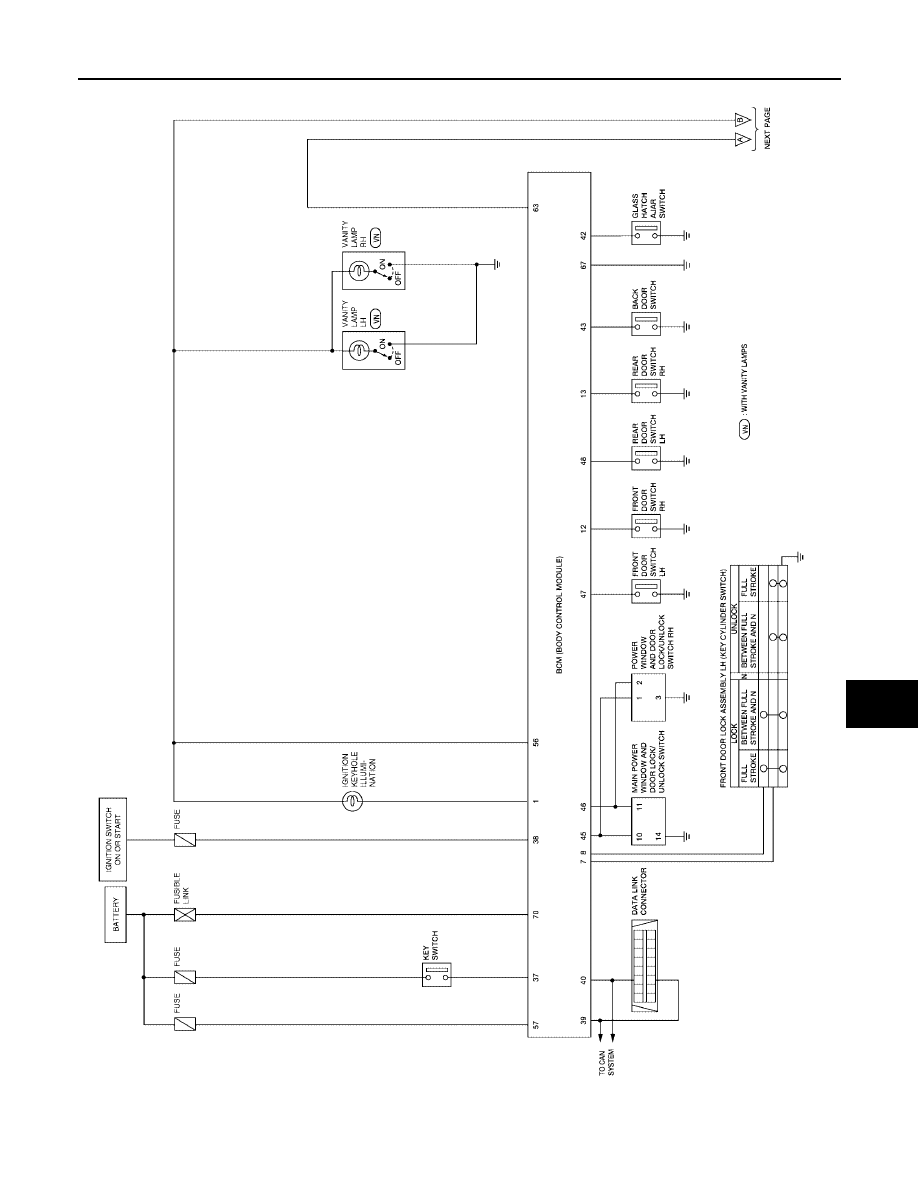

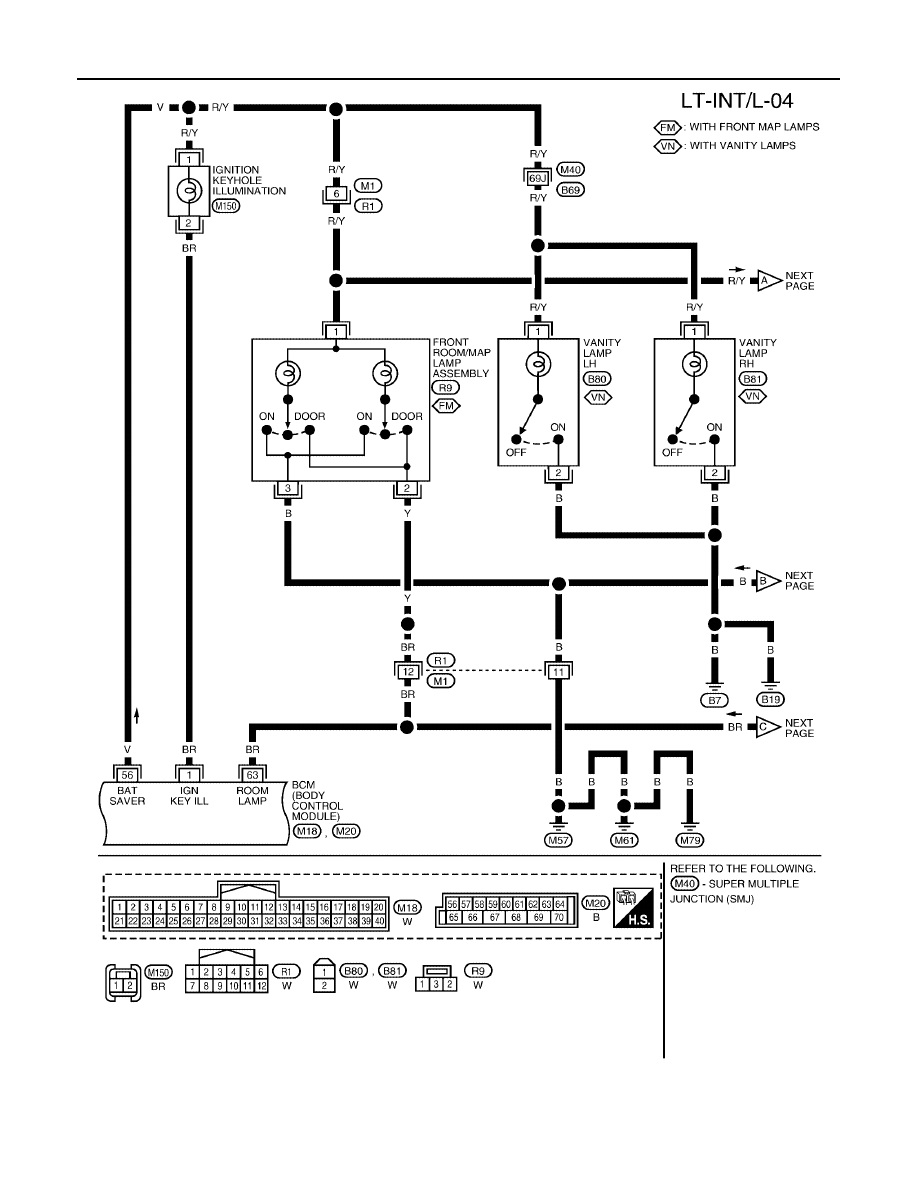

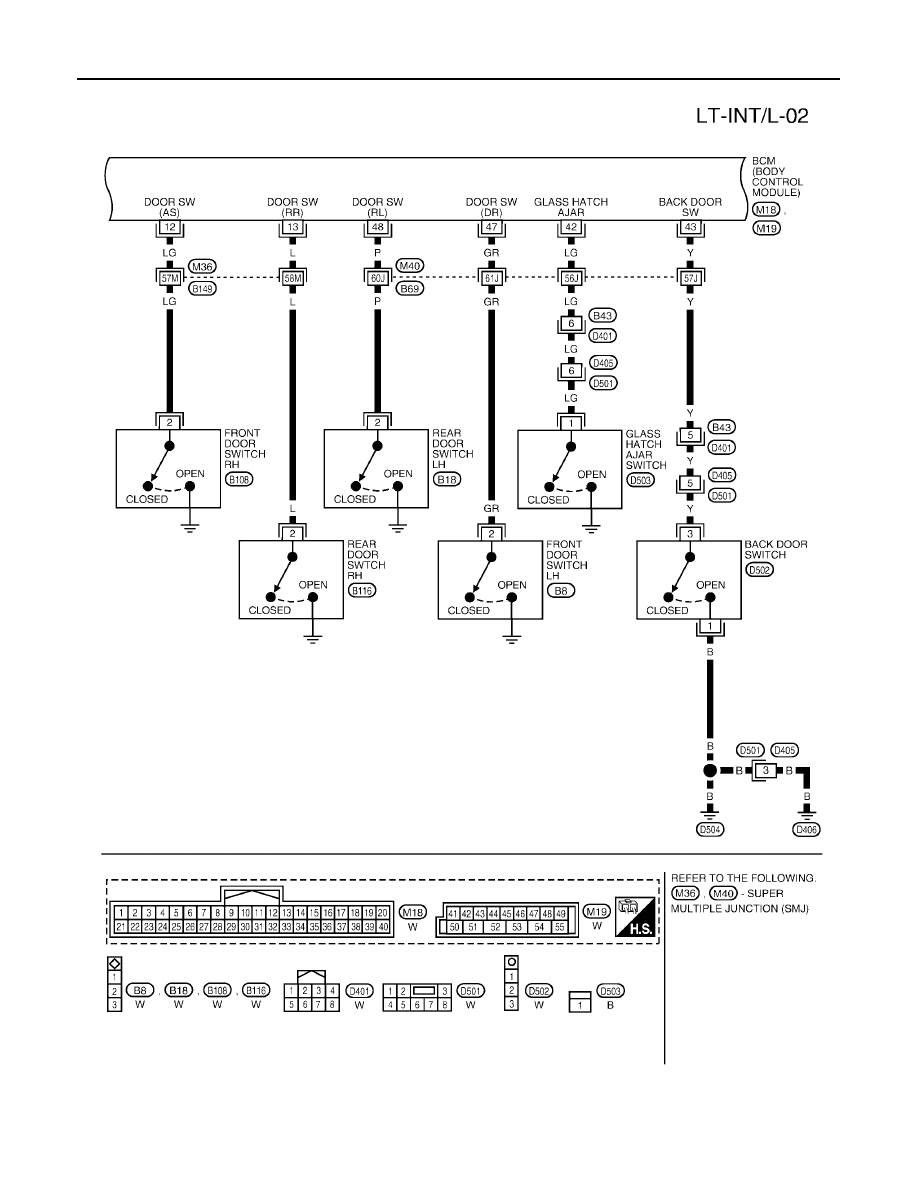

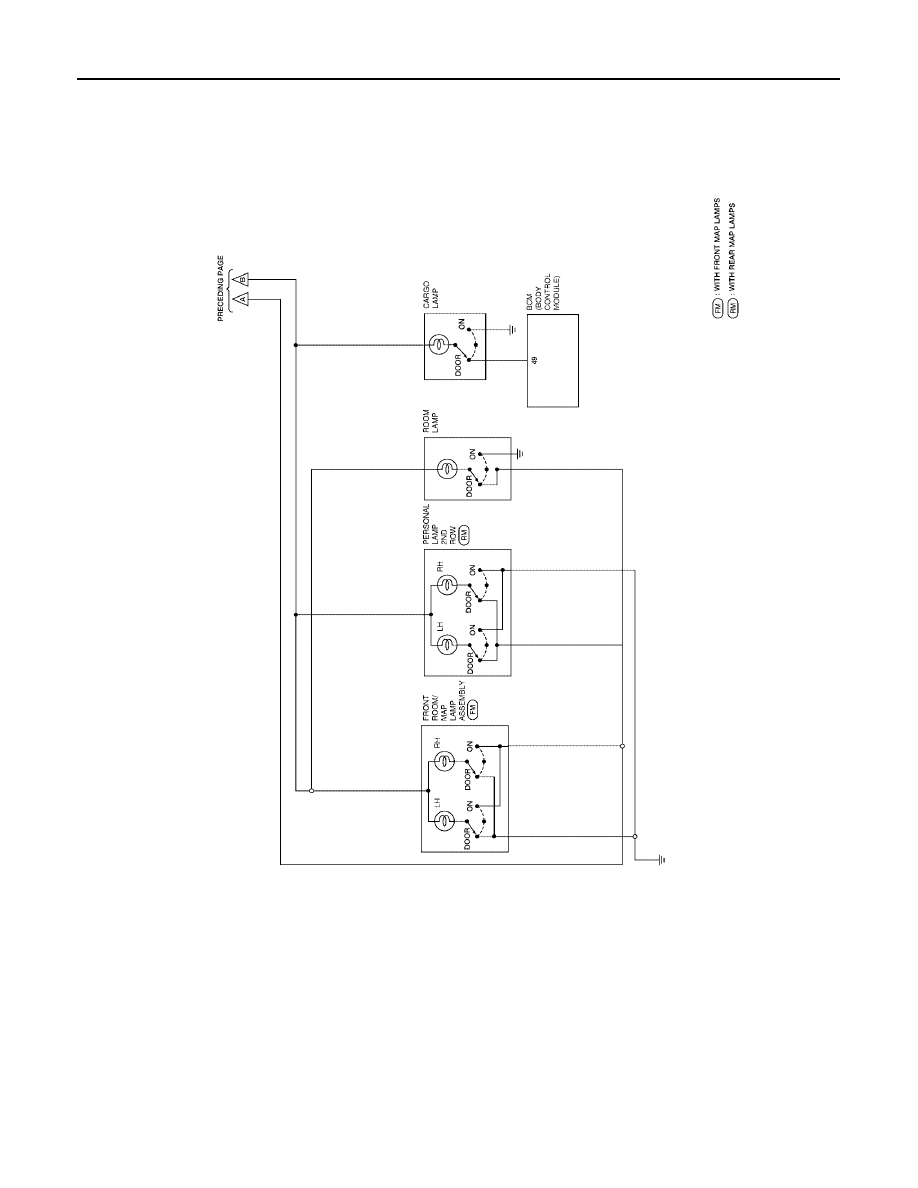

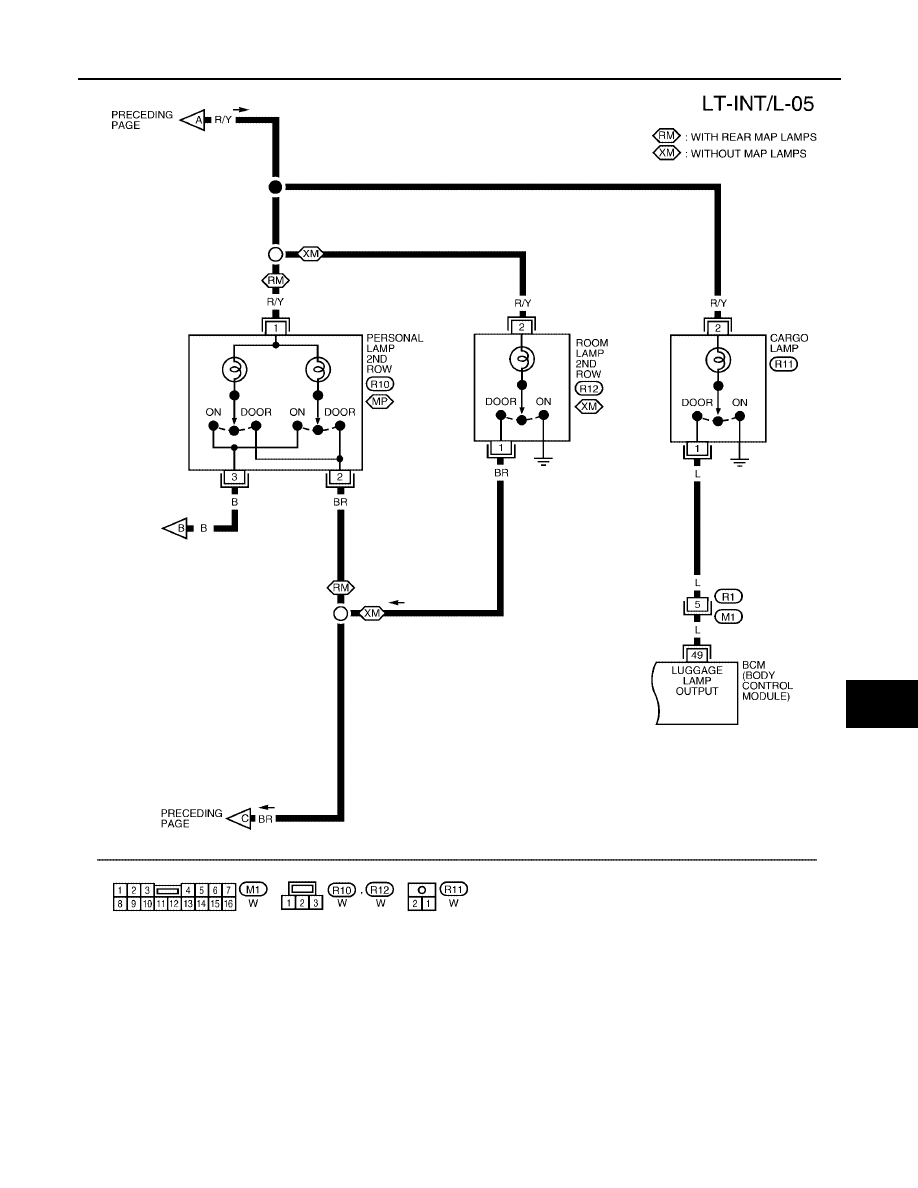

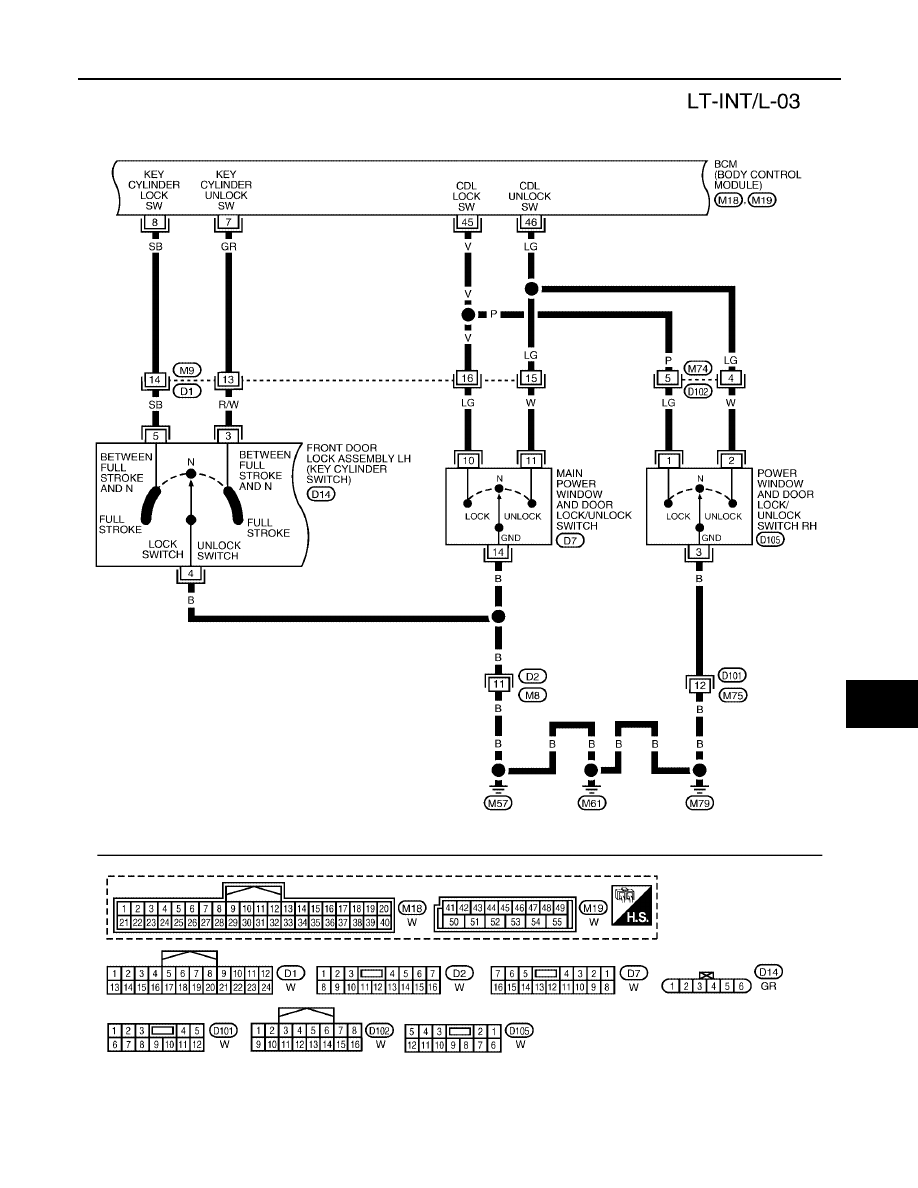

Wiring Diagram — INT/L —

EKS009MO

WKWA2044E

LT-136

INTERIOR ROOM LAMP

2005 Pathfinder

WKWA2063E

INTERIOR ROOM LAMP

LT-137

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

WKWA2070E

LT-138

INTERIOR ROOM LAMP

2005 Pathfinder

WKWA2065E

INTERIOR ROOM LAMP

LT-139

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

Terminals and Reference Values for BCM

EKS009MP

WKWA2086E

LT-140

INTERIOR ROOM LAMP

2005 Pathfinder

Terminal

No.

Wire

color

Signal name

Measuring condition

Reference value

(Approx.)

Ignition
switch

Operation or condition

1

BR

Ignition keyhole illumination
signal

OFF

Door is locked. (SW OFF)

Battery voltage

Door is unlocked. (SW ON)

0V

7

GR

LH key cylinder switch unlock
signal

OFF

LH key cylinder
switch

ON (open, 2nd turn)

Momentary 1.5V

OFF (closed)

0V

8

SB

LH key cylinder switch lock
signal

On (open)

Momentary 1.5V

OFF (closed)

0V

12

LG

Front door switch RH signal

OFF

Front door switch
RH

ON (open)

0V

OFF (closed)

Battery voltage

13

L

Rear door switch RH signal

OFF

Rear door switch
RH

ON (open)

0V

OFF (closed)

Battery voltage

37

B

Key-in switch detection signal

OFF

Vehicle key is removed.

0V

Vehicle key is inserted.

Battery voltage

38

W/R

Ignition power supply

ON

—

Battery voltage

39

L

CAN-H

—

—

—

40

P

CAN-L

—

—

—

42

LG

Glass hatch ajar switch signal

OFF

Glass hatch ajar
switch

ON (open)

0V

OFF (closed)

Battery voltage

43

Y

Back door switch signal

OFF

Back door switch

ON (open)

0V

OFF (closed)

Battery voltage

45

V

CDL lock switch signal

OFF

LH or RH door
lock/unlock switch

ON (lock)

Momentary 1.5V

OFF

0V

46

LG

CDL unlock switch signal

OFF

LH or RH door
lock/unlock switch

ON (unlock)

Momentary 1.5V

OFF

0V

47

GR

Front door switch LH signal

OFF

Front door switch
LH

ON (open)

0V

OFF (closed)

Battery voltage

48

P

Rear door switch LH signal

OFF

Rear door switch
LH

ON (open)

0V

OFF (closed)

Battery voltage

49

L

Luggage lamp output

OFF

Any door is open (ON)

0V

All doors are closed (OFF)

Battery voltage

56

V

Battery saver output signal

OFF

30 minutes after ignition switch is turned
to OFF

0V

ON

—

Battery voltage

57

R/Y

Battery power supply

OFF

—

Battery voltage

63

BR

Interior room/map lamp signal

OFF

Each interior lamp
switch:
DOOR position

Any door
switch

ON

(open)

0V

OFF

(closed)

Battery voltage

67

B

Ground

ON

—

0V

70

W

Battery power supply

OFF

—

Battery voltage
