Nissan Pathfinder (2005 year). Manual - part 339





PARKING, LICENSE PLATE AND TAIL LAMPS

LT-117

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

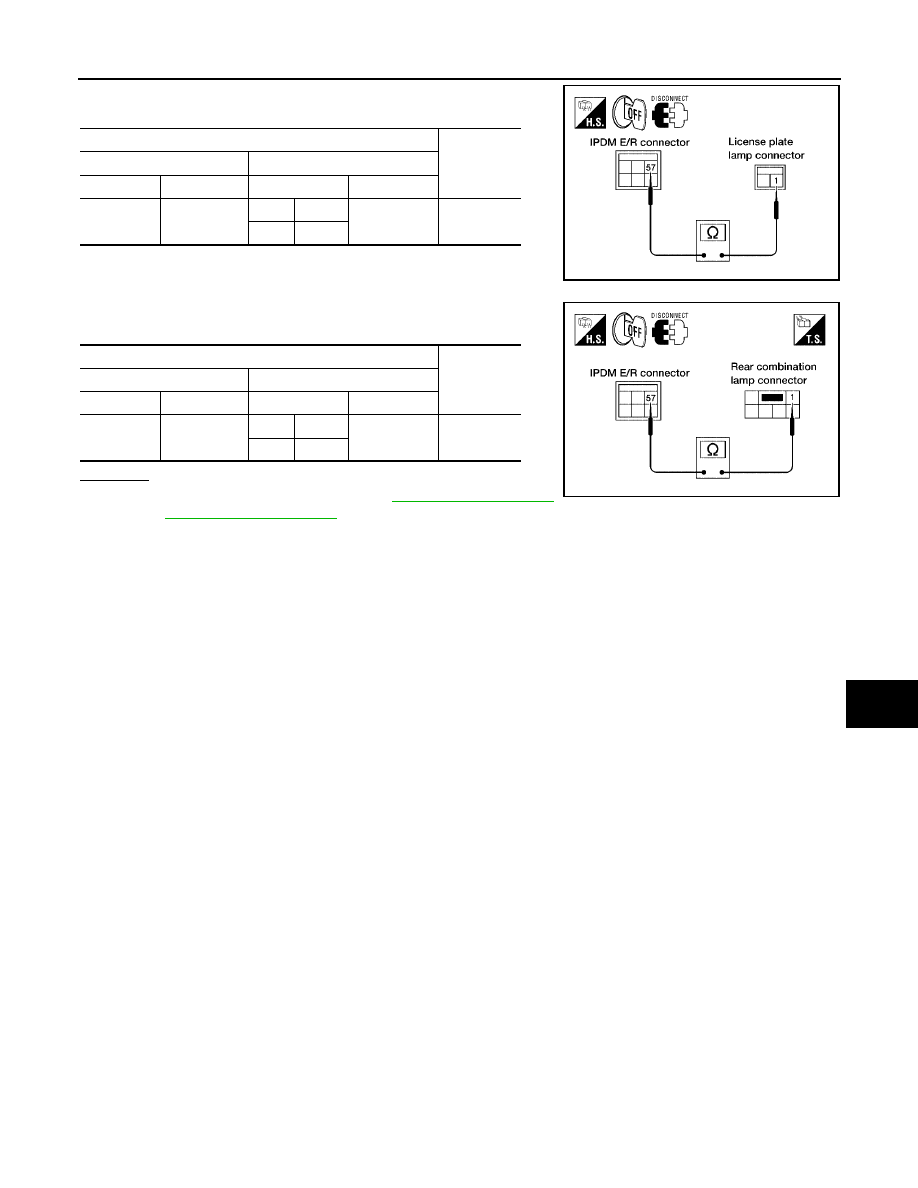

5.

Check continuity between IPDM E/R harness connector and
license plate lamp harness connector.

6.

Check continuity between IPDM E/R harness connector and
rear combination lamp harness connector.

OK or NG

OK

>> Replace IPDM E/R. Refer to

PG-28, "Removal and

Installation of IPDM E/R"

.

NG

>> Repair harness or connector.

Terminals

Continuity

IPDM E/R

License plate lamp

Connector

Terminal

Connector

Terminal

E124

57

LH

D506

1

Yes

RH

D507

WKIA3318E

Terminals

Continuity

IPDM E/R

Rear combination lamp

Connector

Terminal

Connector

Terminal

E124

57

LH

B35

1

Yes

RH

B105

WKIA3319E

LT-118

PARKING, LICENSE PLATE AND TAIL LAMPS

2005 Pathfinder

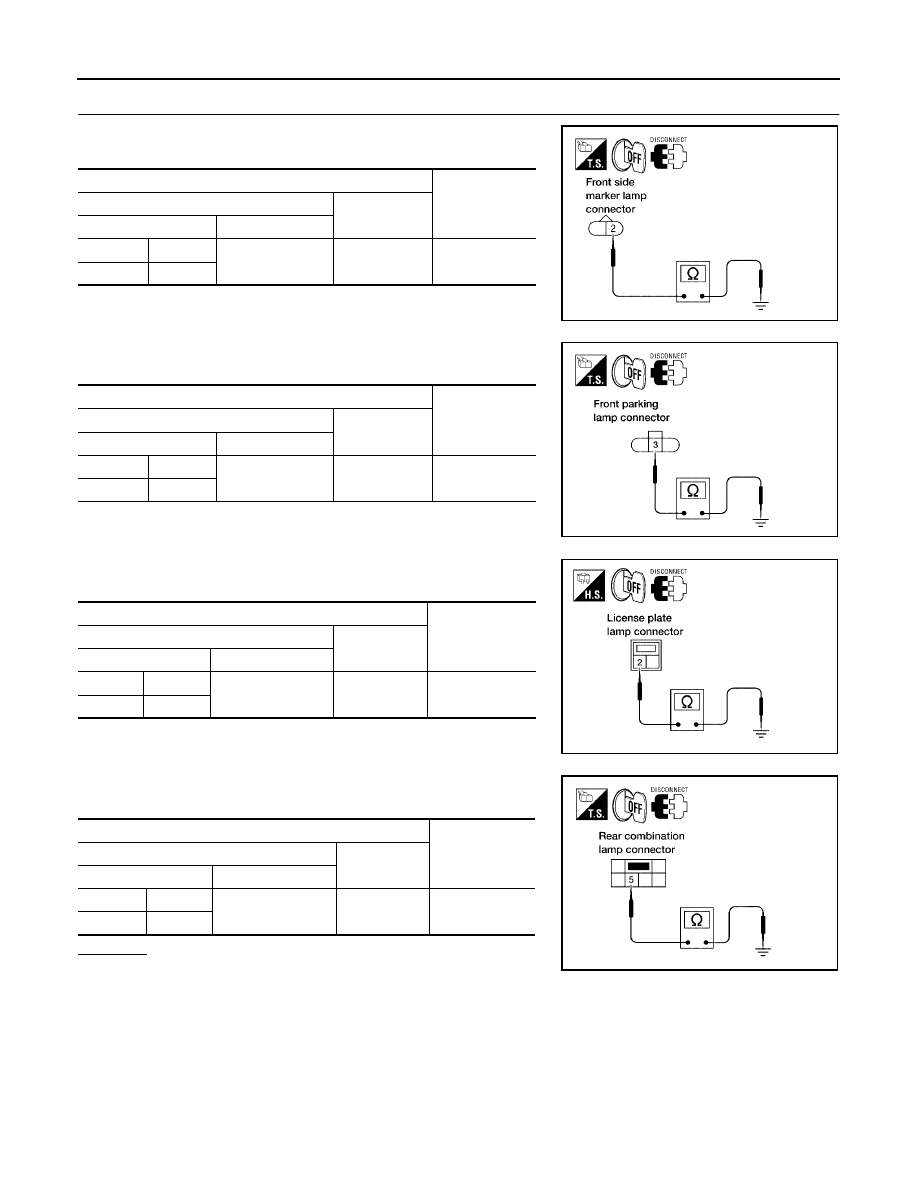

6.

CHECK GROUND

1.

Check continuity between front side marker lamp harness con-
nector and ground.

2.

Check continuity between front parking lamp harness connector
and ground.

3.

Check continuity between license plate lamp harness connector
and ground.

4.

Check continuity between rear combination lamp harness con-
nector and ground.

OK or NG

OK

>> Check bulbs.

NG

>> Repair harness or connector.

Terminals

Continuity

Front side marker lamp

Connector

Terminal

LH

E17

2

Ground

Yes

RH

E108

WKIA3516E

Terminals

Continuity

Front parking lamp

Connector

Terminal

LH

E27

3

Ground

Yes

RH

E111

WKIA3517E

Terminals

Continuity

License plate lamp

Connector

Terminal

LH

D506

2

Ground

Yes

RH

D507

WKIA3321E

Terminals

Continuity

Rear combination lamp

Connector

Terminal

LH

B35

5

Ground

Yes

RH

B105

WKIA3322E

PARKING, LICENSE PLATE AND TAIL LAMPS

LT-119

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

Parking, Side Marker, License Plate and Tail Lamps Do Not Turn OFF (After
Approx. 10 Minutes)

EKS009MC

1.

CHECK IPDM E/R

1.

Turn ignition switch ON. Turn the combination switch (lighting switch) to the OFF position. Turn ignition
switch OFF.

2.

Verify that the parking, front side marker, license plate and tail lamps turn on and off after approximately
10 minutes.

OK or NG

OK

>> Ignition relay malfunction. Refer to

PG-18, "Function of Detecting Ignition Relay Malfunction"

.

NG

>> Inspection End.

Front Parking Lamp

EKS009MD

BULB REPLACEMENT

For bulb replacement, refer to

LT-28, "REMOVAL AND INSTALLATION OF FRONT TURN SIGNAL/PARKING

LAMP"

.

Tail Lamp

EKS009ME

BULB REPLACEMENT

For bulb replacement, refer to

LT-120, "Bulb Replacement"

.

LT-120

REAR COMBINATION LAMP

2005 Pathfinder

REAR COMBINATION LAMP

PFP:26554

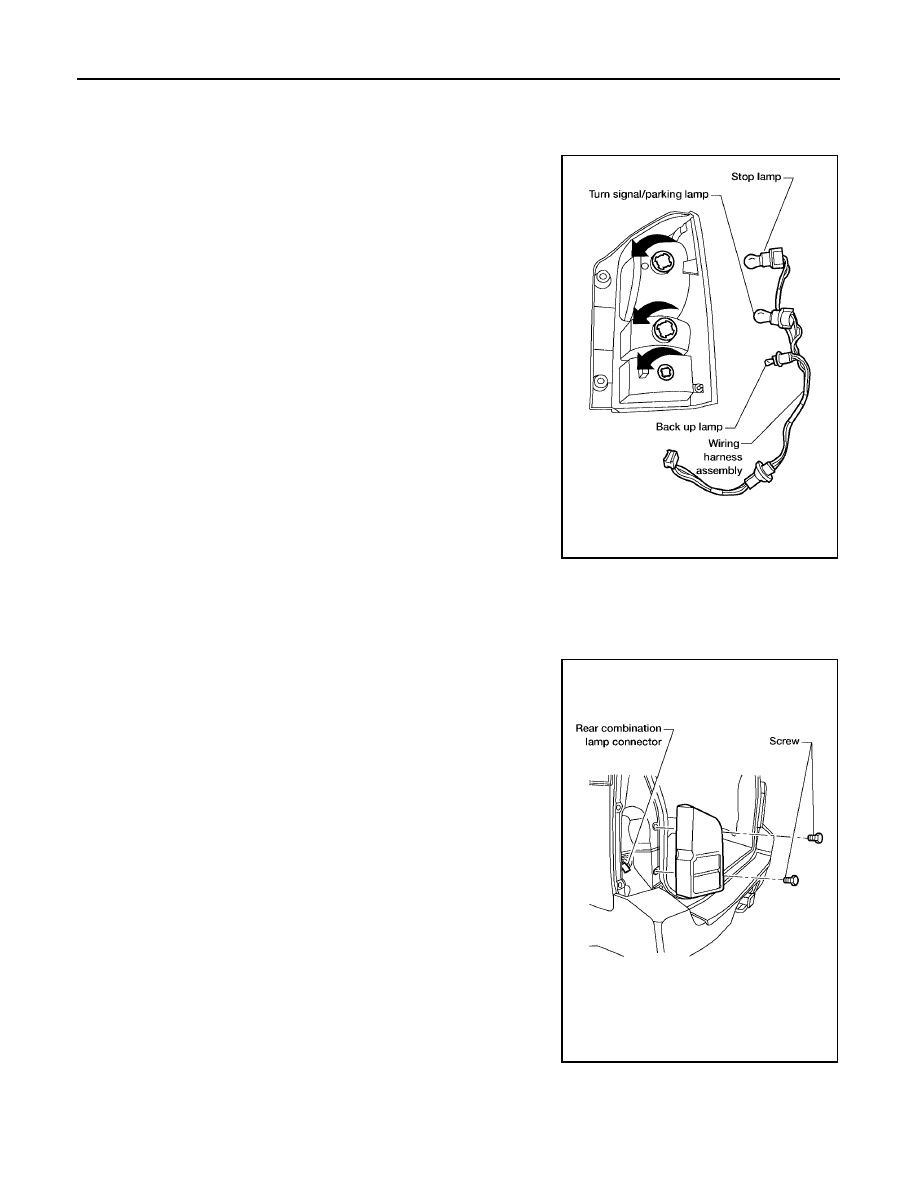

Bulb Replacement

EKS009MF

REMOVAL

1.

Remove rear combination lamp mounting bolts.

2.

Pull rear combination lamp to remove from the vehicle.

3.

Turn bulb socket counterclockwise and unlock it.

4.

Remove bulb.

INSTALLATION

Installation is in the reverse order of removal.

Removal and Installation

EKS009MG

REMOVAL

1.

Remove rear combination lamp mounting bolts.

2.

Pull rear combination lamp to remove from the vehicle.

3.

Disconnect rear combination lamp connector.

INSTALLATION

Installation is in the reverse order of removal.

LKIA0577E

LKIA0578E

REAR COMBINATION LAMP

LT-121

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

Rear combination lamp
mounting bolts

: 2.4 Nm (0.24 kg-m, 21 in-lb)

LT-122

TRAILER TOW

2005 Pathfinder

TRAILER TOW

PFP:93020

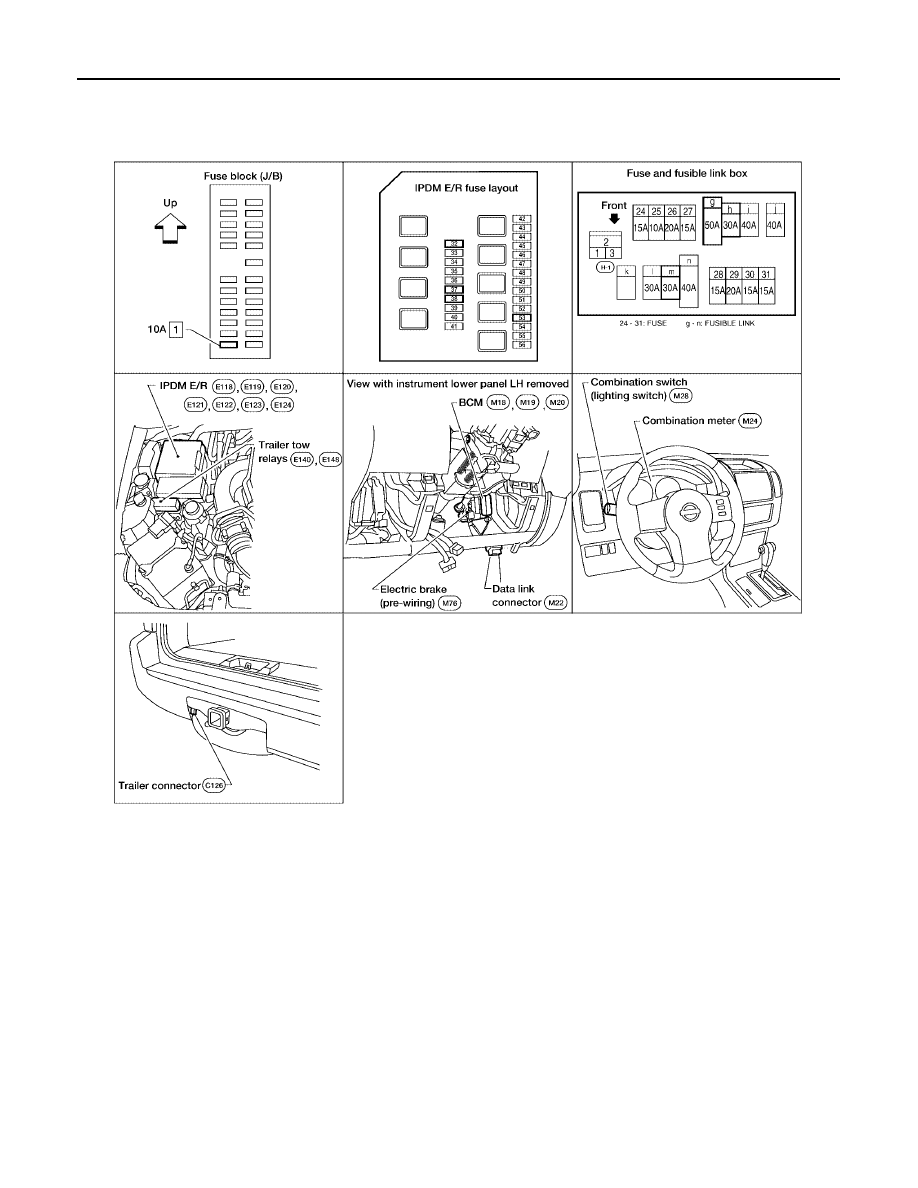

Component Parts and Harness Connector Location

EKS009MH

System Description

EKS009MI

Power is supplied at all times

●

to ignition relay, located in the IPDM E/R (intelligent power distribution module engine room), and

●

through 50A fusible link (letter g , located in the fuse and fusible link box)

●

to BCM (body control module) terminal 70, and

●

through 20A fuse (No. 53, located in the IPDM E/R)

●

to CPU of the IPDM E/R, and

●

through 10A fuse (No. 32, located in the IPDM E/R)

●

to IPDM E/R terminal 61

●

to trailer tow relay 1 terminal 3, and

●

to tail lamp relay, located in the IPDM E/R, and

●

through 30A fusible link (letter m , located in the fuse and fusible link box)

●

to trailer tow relay 2 terminals 3 and 6, and

●

through 30A fusible link (letter h , located in the fuse and fusible link box)

LKIA0561E

TRAILER TOW

LT-123

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

●

to electric brake (pre-wiring) terminal 5.

With the ignition switch in the ON or START position, power is supplied

●

to ignition relay, located in the IPDM E/R, and

●

through 10A fuse [No. 1, located in the fuse block (J/B)]

●

to BCM terminal 38, and

●

through 10A fuse (No. 38, located in the IPDM E/R)

●

to trailer tow relay 2 terminal 1.

Ground is supplied

●

to BCM terminal 67 and

●

to electric brake (pre-wiring) terminal 1

●

through grounds M57, M61 and M79, and

●

to IPDM E/R terminals 38 and 59

●

to trailer tow relay 1 terminal 2

●

to trailer tow relay 2 terminal 2

●

to trailer connector terminal 1 (trailer tow 7 pin) or terminal 4 (trailer tow 4 pin)

●

through grounds E9, E15 and E24.

TRAILER TAIL LAMP OPERATION

The trailer tail lamps are controlled by the trailer tow relay 1.
With the lighting switch in the parking and tail lamp ON (1ST) position, AUTO position (and the auto light sys-
tem is activated) or headlamp ON (2ND) position, power is supplied from the tail lamp relay

●

through 10A fuse (No. 37, located in the IPDM E/R)

●

through IPDM E/R terminal 29

●

to trailer tow relay 1 terminal 1.

When energized, trailer tow relay 1 tail lamp power is supplied

●

through trailer tow relay 1 terminal 5

●

to trailer connector terminal 3 (trailer tow 7 pin) or (trailer tow 4 pin).

TRAILER STOP, TURN SIGNAL AND HAZARD LAMP OPERATION

The trailer stop, turn signal and hazard lamps are controlled by the BCM. If either turn signal or the hazard
lamps are turned on, the BCM supplies voltage to the trailer lamps to make them flash. If the BCM receives
stop lamp switch signal, the BCM supplies voltage to the trailer lamps to make them illuminate.
Left stop, turn signal and hazard lamp output is supplied

●

through BCM terminal 52

●

to trailer connector terminal 2 (trailer tow 7 pin) or terminal 1 (trailer tow 4 pin).

Right stop, turn signal and hazard lamp output is supplied

●

through BCM terminal 51

●

to trailer connector terminal 5 (trailer tow 7 pin) or terminal 2 (trailer tow 4 pin).

TRAILER POWER SUPPLY OPERATION

The trailer power supply (trailer tow 7 pin connector only) is controlled by trailer tow relay 2.
When the ignition switch is in the ON or START position, power is supplied

●

through 10A fuse (No. 38, located in the IPDM E/R)

●

through IPDM E/R terminal 27

●

to trailer tow relay 2 terminal 1.

When energized, trailer tow relay 2 power is supplied

●

through trailer tow relay 2 terminals 5 and 7

●

to trailer connector terminal 4.

LT-124

TRAILER TOW

2005 Pathfinder

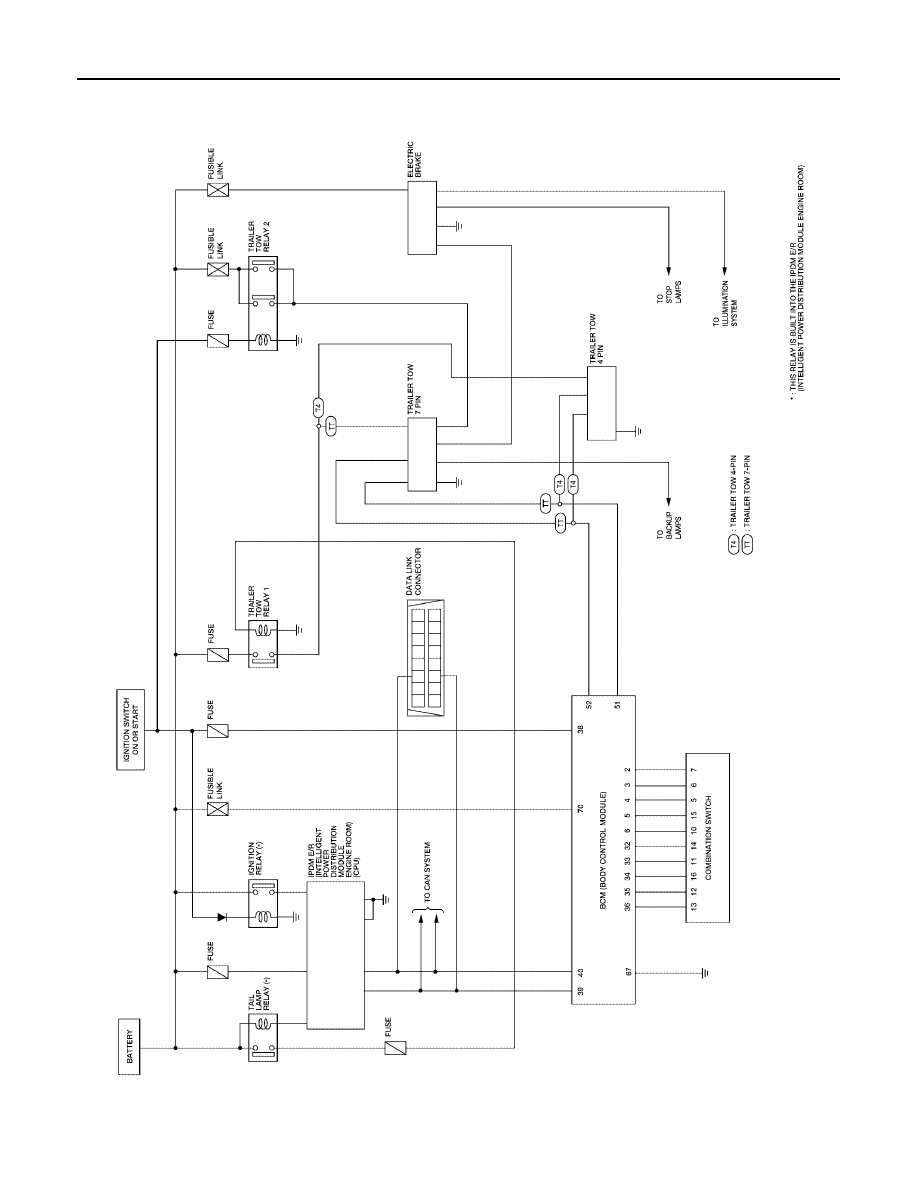

Schematic

EKS009MJ

WKWA2041E
