Nissan Pathfinder (2005 year). Manual - part 338

PARKING, LICENSE PLATE AND TAIL LAMPS

LT-109

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

Terminals and Reference Values for BCM

EKS009M6

Terminal

No.

Wire

color

Signal name

Measuring condition

Reference value

(Approx.)

Ignition

switch

Operation or condition

2

P

Combination switch input 5

ON

Lighting, turn, wiper OFF
Wiper dial position 4

3

SB

Combination switch input 4

ON

Lighting, turn, wiper OFF
Wiper dial position 4

4

V

Combination switch input 3

ON

Lighting, turn, wiper OFF
Wiper dial position 4

5

L

Combination switch input 2

ON

Lighting, turn, wiper OFF
Wiper dial position 4

6

R

Combination switch input 1

32

O

Combination switch output 5

ON

Lighting, turn, wiper OFF
Wiper dial position 4

33

GR

Combination switch output 4

ON

Lighting, turn, wiper OFF
Wiper dial position 4

34

G

Combination switch output 3

ON

Lighting, turn, wiper OFF
Wiper dial position 4

SKIA5291E

SKIA5292E

SKIA5291E

SKIA5292E

SKIA5291E

SKIA5292E

SKIA5291E

LT-110

PARKING, LICENSE PLATE AND TAIL LAMPS

2005 Pathfinder

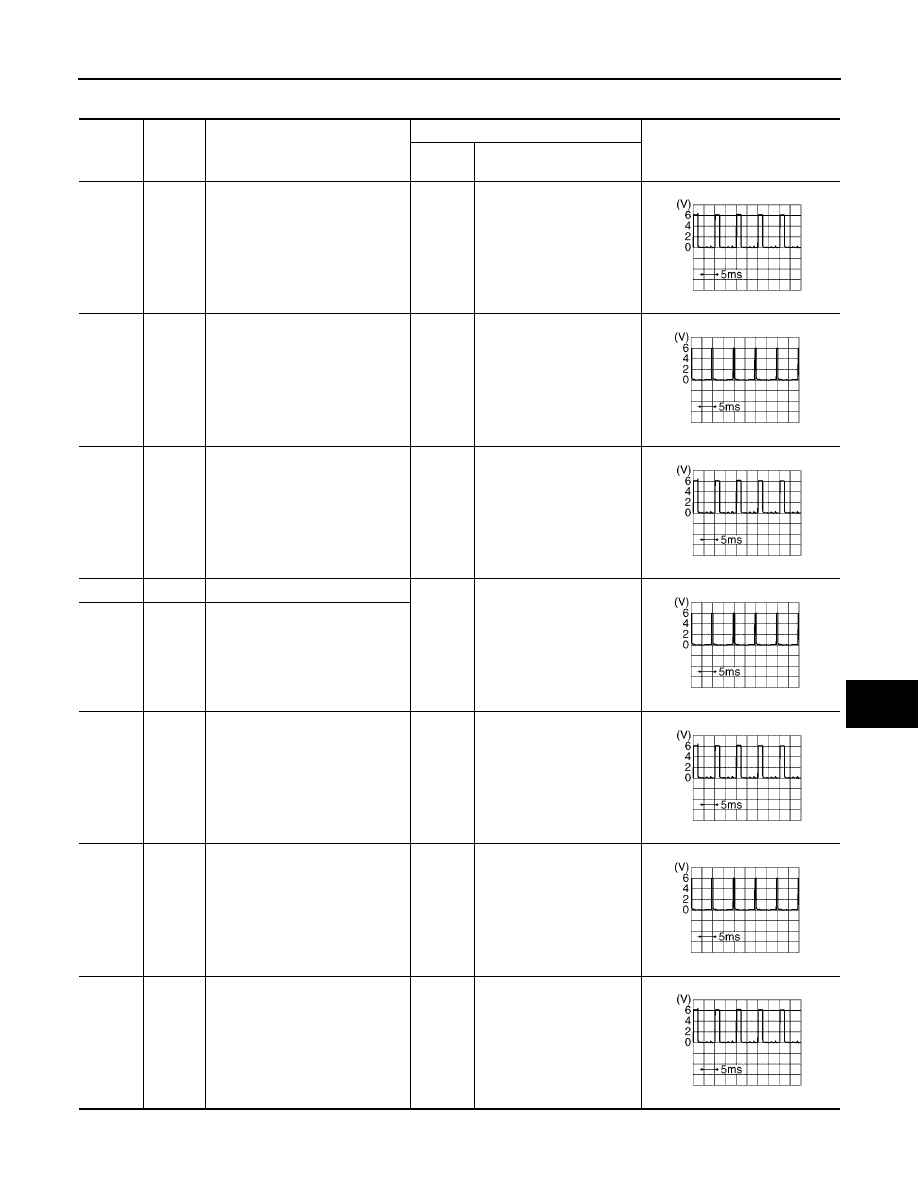

Terminals and Reference Values for IPDM E/R

EKS009M7

How to Proceed With Trouble Diagnosis

EKS009M8

1.

Confirm the symptom or customer complaint.

2.

Understand operation description and function description. Refer to

LT-102, "System Description"

.

3.

Carry out the Preliminary Check. Refer to

LT-111, "Preliminary Check"

.

4.

Check symptom and repair or replace the cause of malfunction.

5.

Do the parking, front side marker, license and tail lamps operate normally? If YES: GO TO 6. If NO: GO
TO 4.

6.

Inspection End.

35

BR

Combination switch output 2

ON

Lighting, turn, wiper OFF
Wiper dial position 4

36

LG

Combination switch output 1

38

W/R

Ignition switch (ON)

ON

—

Battery voltage

39

L

CAN-H

—

—

—

40

P

CAN-L

—

—

—

67

B

Ground

ON

—

0V

70

W

Battery power supply (fusible link)

OFF

—

Battery voltage

Terminal

No.

Wire

color

Signal name

Measuring condition

Reference value

(Approx.)

Ignition

switch

Operation or condition

SKIA5292E

Terminal

No.

Wire

color

Signal name

Measuring condition

Reference value

(Approx.)

Ignition

switch

Operation or condition

28

R

LH front parking and
front side marker lamp

ON

Lighting switch
1ST position

OFF

0V

ON

Battery voltage

38

B

Ground

ON

—

0V

39

L

CAN-H

—

—

—

40

P

CAN-L

—

—

—

49

GR

RH front parking and
front side marker lamp

ON

Lighting switch
1ST position

OFF

0V

ON

Battery voltage

57

GR

Rear parking, license,
and tail lamp

ON

Lighting switch
1ST position

OFF

0V

ON

Battery voltage

59

B

Ground

ON

—

0V

PARKING, LICENSE PLATE AND TAIL LAMPS

LT-111

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

Preliminary Check

EKS009M9

CHECK POWER SUPPLY AND GROUND CIRCUIT

1.

CHECK FUSES OR FUSIBLE LINK

Check for blown fuses or fusible link.

Refer to

LT-105, "Wiring Diagram — TAIL/L —"

.

OK or NG

OK

>> GO TO 2.

NG

>> If fuse is blown, be sure to eliminate cause of malfunction before installing new fuse. Refer to

PG-

4, "POWER SUPPLY ROUTING CIRCUIT"

.

2.

CHECK POWER SUPPLY CIRCUIT

1.

Disconnect BCM connectors.

2.

Check voltage between BCM harness connector and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Check harness for open between BCM and fuse.

3.

CHECK GROUND CIRCUIT

Check continuity between BCM harness connector and ground.

OK or NG

OK

>> Inspection End.

NG

>> Check ground circuit harness.

Unit

Power source

Fuse No.

BCM

Battery

g

Ignition switch ON or START position

1

IPDM E/R

Battery

53

Battery (Tail lamps ON)

36

37

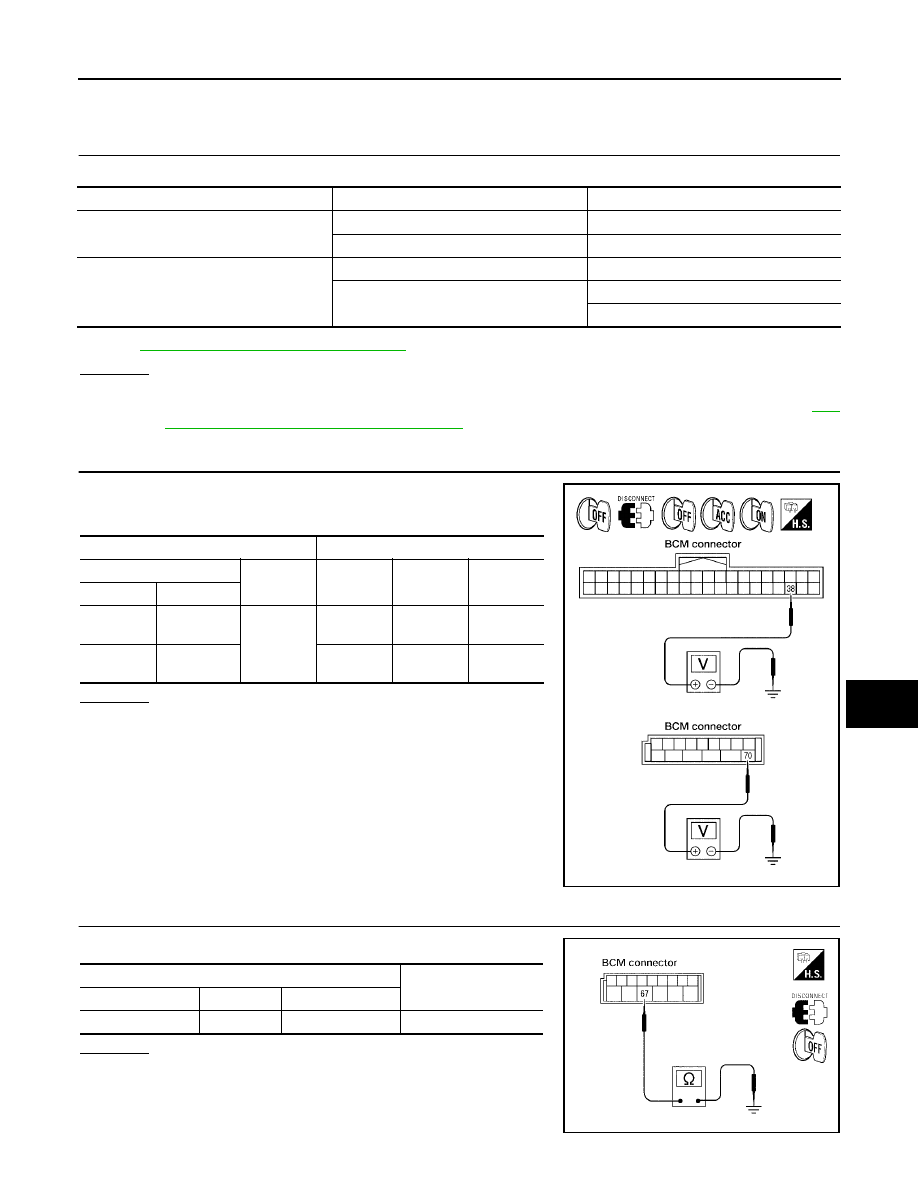

Terminals

Ignition switch position

(+)

(–)

OFF

ACC

ON

Connector

Terminal

M18

38

Ground

0V

0V

Battery
voltage

M20

70

Battery
voltage

Battery
voltage

Battery
voltage

WKIA1436E

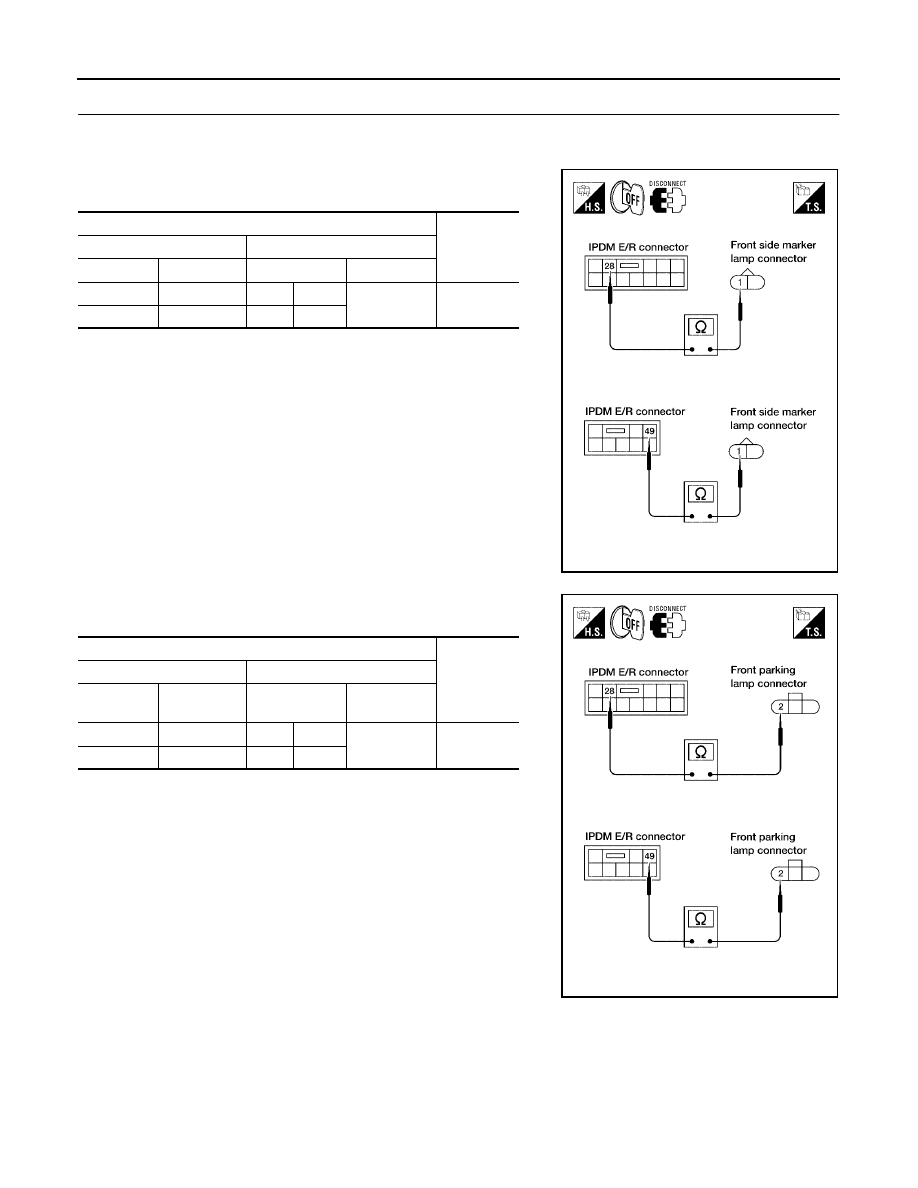

Terminals

Continuity

Connector

Terminal

M20

67

Ground

Yes

LIIA0915E

LT-112

PARKING, LICENSE PLATE AND TAIL LAMPS

2005 Pathfinder

CONSULT-II Functions

EKS009MA

Refer to

LT-15, "CONSULT-II Function (BCM)"

in HEADLAMP (FOR USA).

Refer to

LT-18, "CONSULT-II Function (IPDM E/R)"

in HEADLAMP (FOR USA).

Parking, Side Marker, License Plate and/or Tail Lamps Do Not Illuminate

EKS009MB

1.

CHECK COMBINATION SWITCH INPUT SIGNAL

With CONSULT-II

Select "BCM" on CONSULT-II. With "HEAD LAMP" data monitor,
make sure "LIGHT SW 1ST" turns ON-OFF linked with operation of
lighting switch.

Without CONSULT-II

Refer to

LT-94, "Combination Switch Inspection"

.

OK or NG

OK

>> GO TO 2.

NG

>> Check lighting switch. Refer to

LT-94, "Combination

Switch Inspection"

.

2.

ACTIVE TEST

With CONSULT-II

1.

Select "IPDM E/R" on CONSULT-II, and select "ACTIVE TEST"
on "SELECT DIAG MODE" screen.

2.

Select "EXTERNAL LAMPS" on "SELECT TEST ITEM" screen.

3.

Touch "TAIL" on "ACTIVE TEST" screen.

4.

Make sure parking, front side marker, license plate and tail lamp
operation.

Without CONSULT-II

1.

Start auto active test. Refer to

PG-22, "Auto Active Test"

.

2.

Make sure parking, front side marker, license plate and tail lamp operation.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 4.

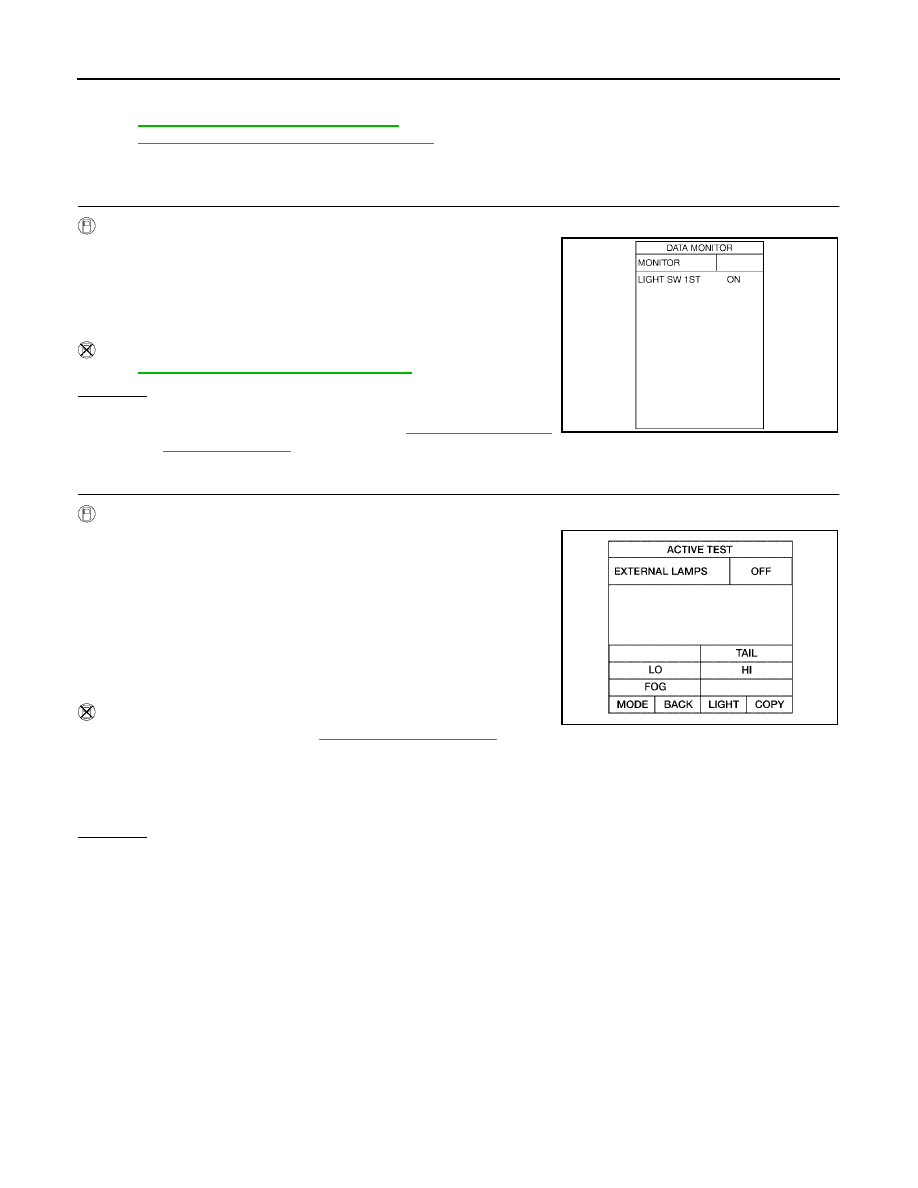

When lighting switch is in
1ST position

: LIGHT SW 1ST ON

SKIA5956E

Parking, front side marker, license plate and tail
lamp should operate

Parking, front side marker, license plate and tail
lamp should operate

WKIA1438E

PARKING, LICENSE PLATE AND TAIL LAMPS

LT-113

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

3.

CHECK IPDM E/R

1.

Select "IPDM E/R" on CONSULT-II, and select "DATA MONI-
TOR" on "SELECT DIAG MODE" screen.

2.

Make sure "TAIL&CLR REQ" turns ON when lighting switch is in
1ST position.

OK or NG

OK

>> Replace IPDM E/R. Refer to

PG-28, "Removal and

Installation of IPDM E/R"

.

NG

>> Replace BCM. Refer to

BCS-19, "Removal and Installa-

tion of BCM"

.

When lighting switch is in
1ST position

: TAIL&CLR REQ ON

SKIA5958E

LT-114

PARKING, LICENSE PLATE AND TAIL LAMPS

2005 Pathfinder

4.

CHECK INPUT SIGNAL

With CONSULT-II

1.

Turn ignition switch OFF.

2.

Disconnect front parking lamp, front side marker lamp, license plate lamp and rear combination lamp con-
nectors.

3.

Turn ignition switch ON.

4.

Select "IPDM E/R" on CONSULT-II, and select "ACTIVE TEST" on "SELECT DIAG MODE" screen.

5.

Select "TAIL LAMP" on "SELECT TEST ITEM" screen.

6.

Touch "ON" on "ACTIVE TEST" screen.

7.

When tail lamp is operating, check voltage between front parking lamp, front side marker lamp, license
plate lamp, rear combination lamp harness connector and ground.

Without CONSULT-II

1.

Turn ignition switch OFF.

2.

Start auto active test. Refer to

PG-22, "Auto Active Test"

.

3.

When tail lamp is operating, check voltage between front side marker lamp, front parking lamp, license
plate lamp, rear combination lamp harness connector and ground.

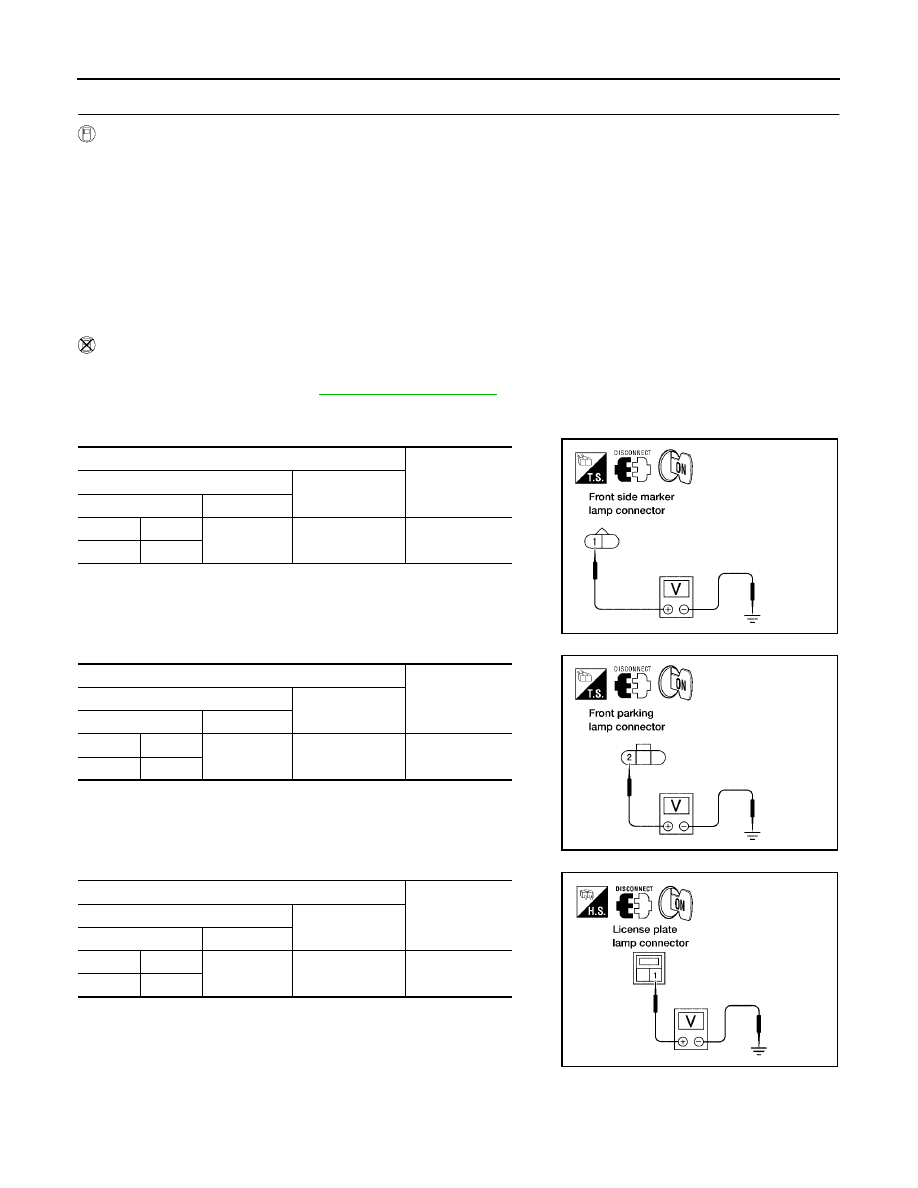

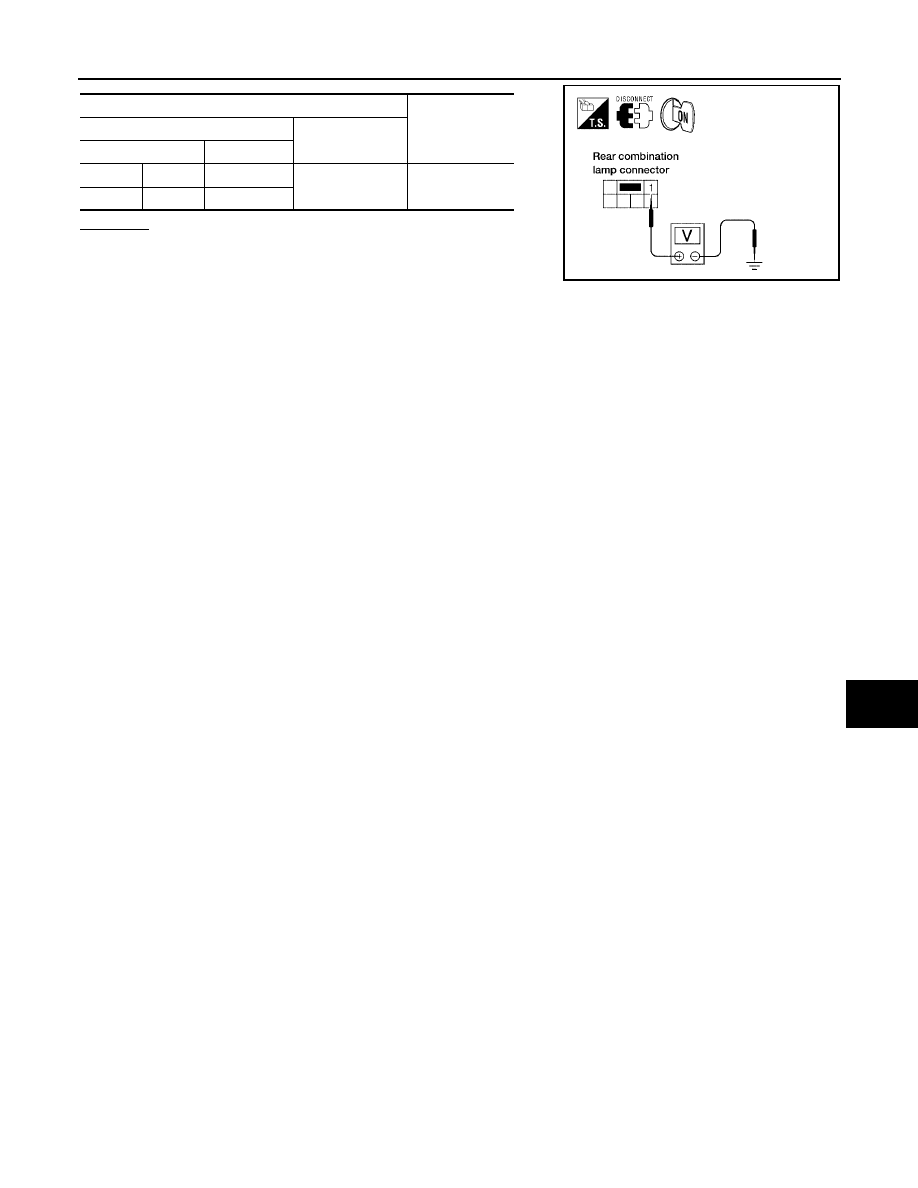

Terminals

Voltage

Front side marker lamp (+)

(–)

Connector

Terminal

LH

E17

1

Ground

Battery voltage

RH

E108

WKIA3508E

Terminals

Voltage

Front parking lamp (+)

(–)

Connector

Terminal

LH

E27

2

Ground

Battery voltage

RH

E111

WKIA3509E

Terminals

Voltage

License plate lamp (+)

(–)

Connector

Terminal

LH

D506

1

Ground

Battery voltage

RH

D507

WKIA3315E

PARKING, LICENSE PLATE AND TAIL LAMPS

LT-115

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

OK or NG

OK

>> GO TO 6.

NG

>> GO TO 5.

Terminals

Voltage

Rear combination lamp (+)

(–)

Connector

Terminal

LH

B35

1

Ground

Battery voltage

RH

B105

1

WKIA3316E

LT-116

PARKING, LICENSE PLATE AND TAIL LAMPS

2005 Pathfinder

5.

CHECK PARKING, SIDE MARKER, LICENSE PLATE AND TAIL LAMP CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect IPDM E/R connector.

3.

Check continuity between IPDM E/R harness connector and
front side marker lamp harness connector.

4.

Check continuity between IPDM E/R harness connector and
front parking lamp harness connector.

Terminals

Continuity

IPDM E/R

Front side marker lamp

Connector

Terminal

Connector

Terminal

E121

28

LH

E17

1

Yes

E123

49

RH

E108

WKIA3512E

Terminals

Continuity

IPDM E/R

Front parking lamp

Connector

Terminal

Connector

Terminal

(Wire color)

E121

28

LH

E27

2

Yes

E123

49

RH

E111

WKIA3513E
