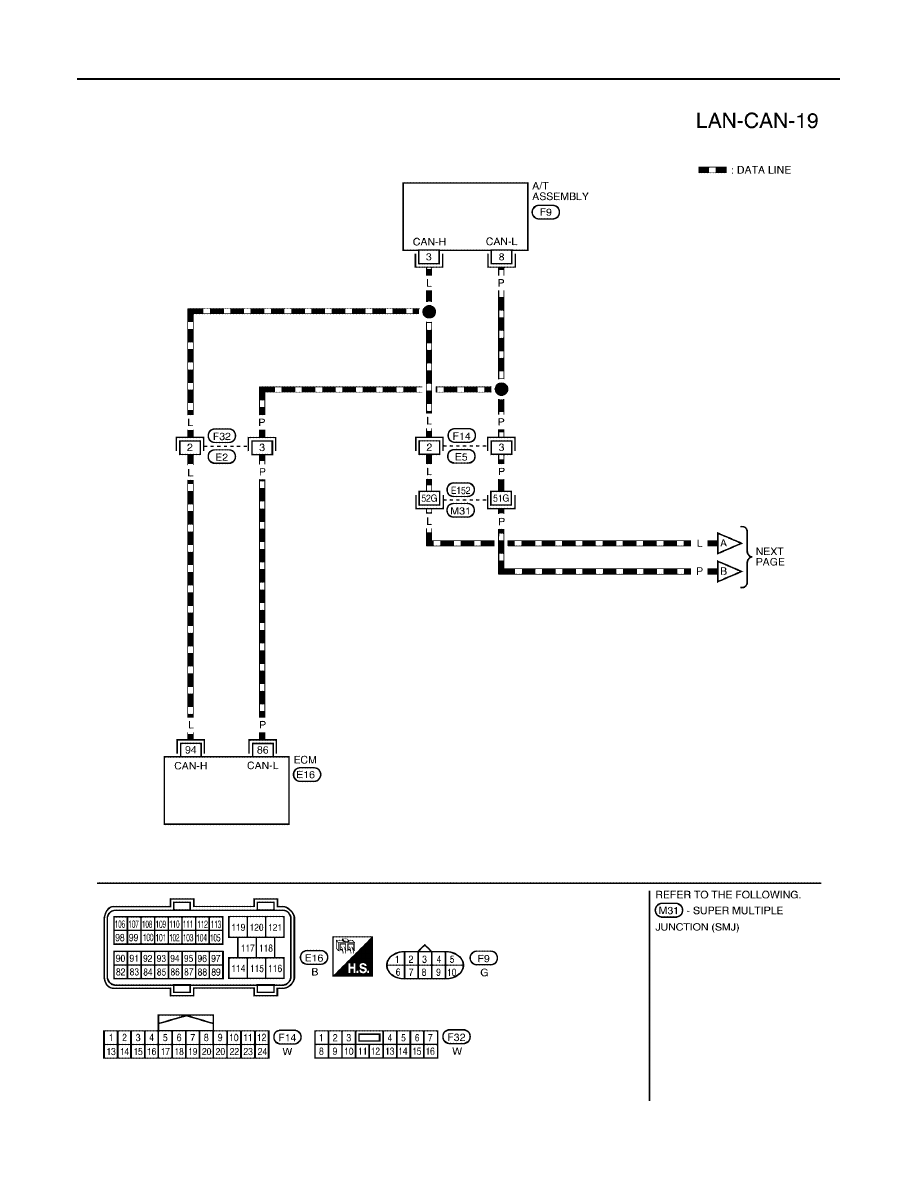

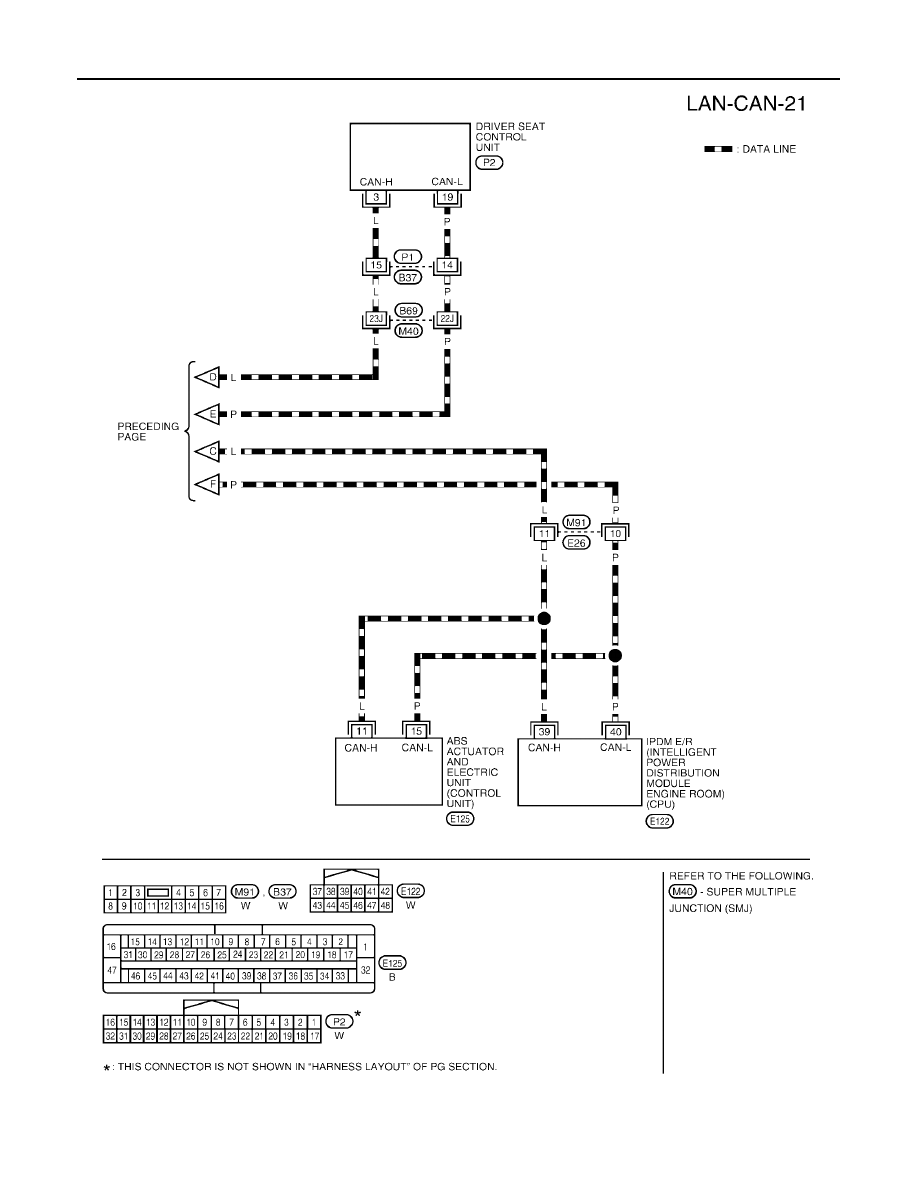

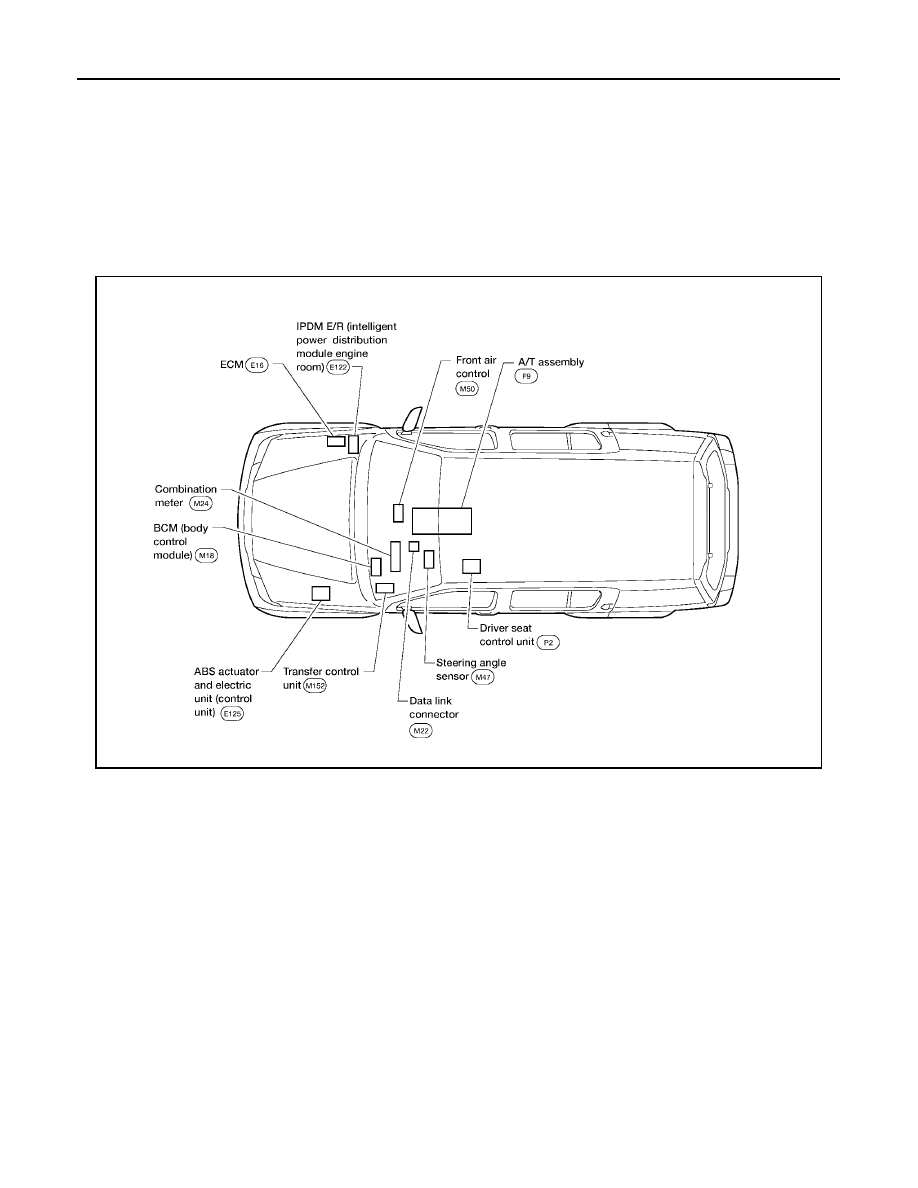

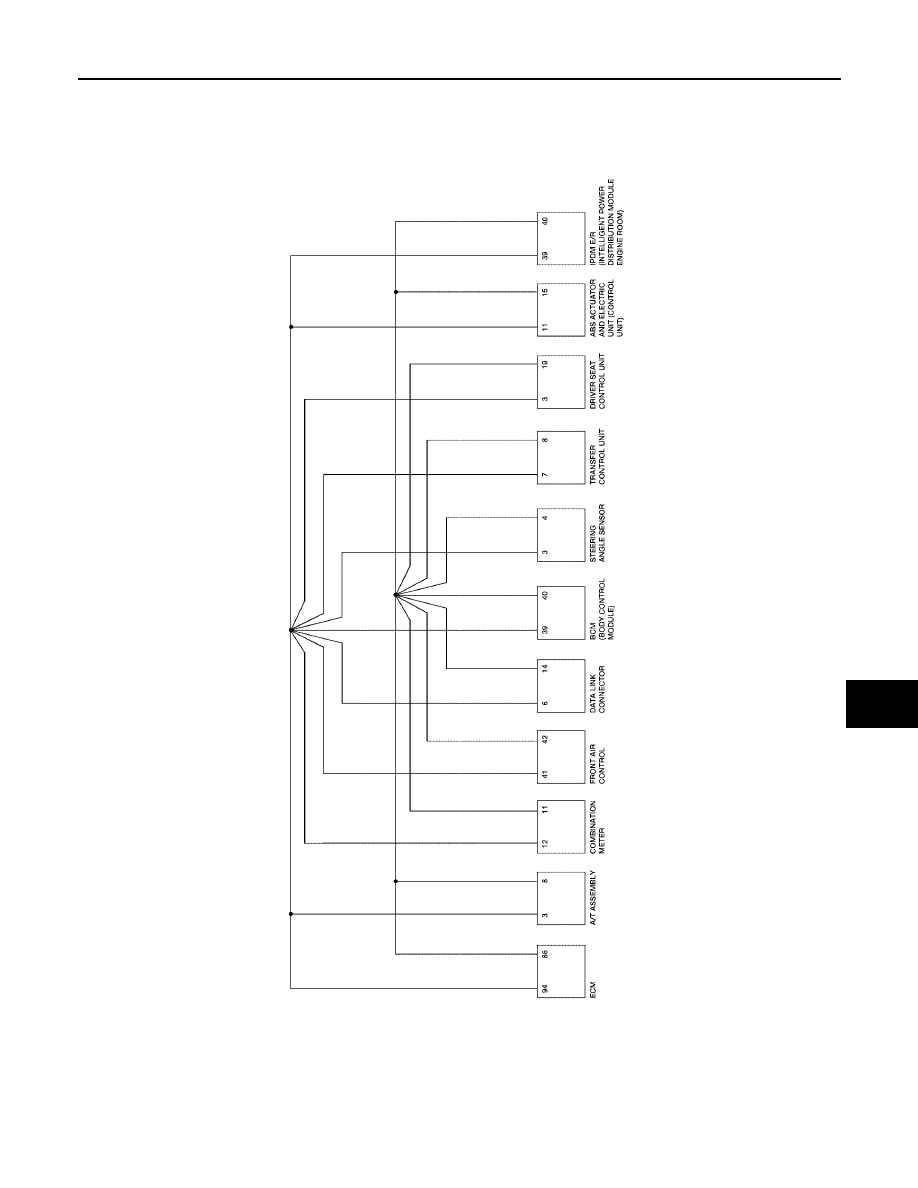

CAN SYSTEM (TYPE 6) LAN-219 [CAN] C D E F G H I J L M A B LAN

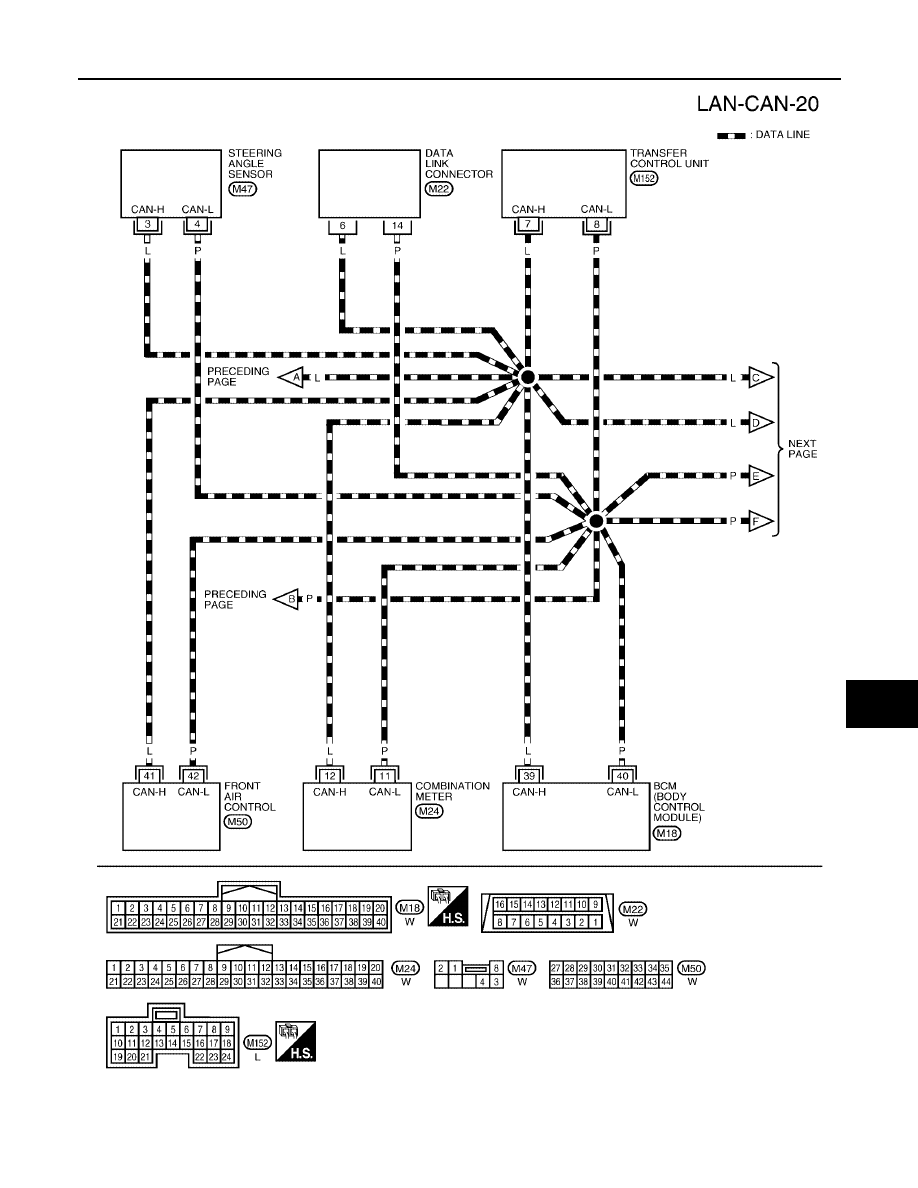

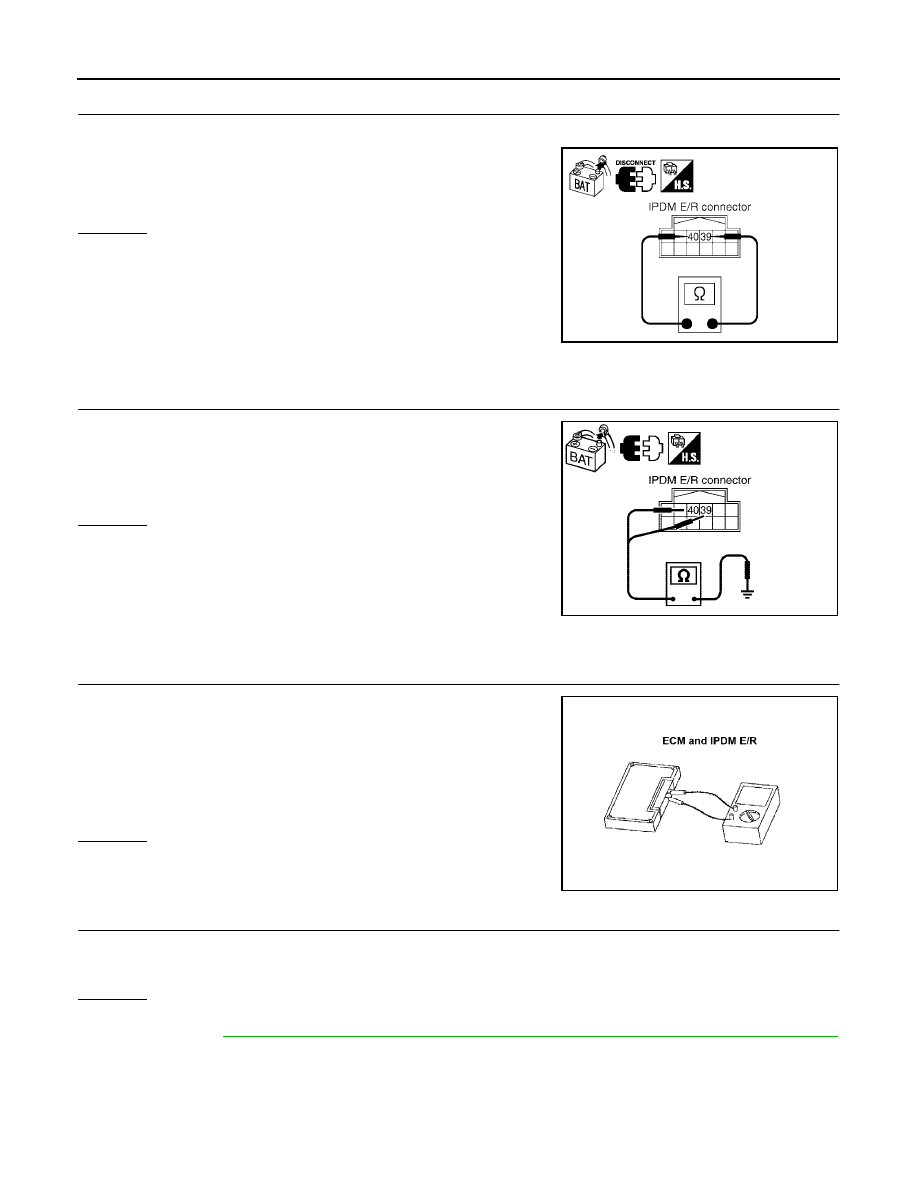

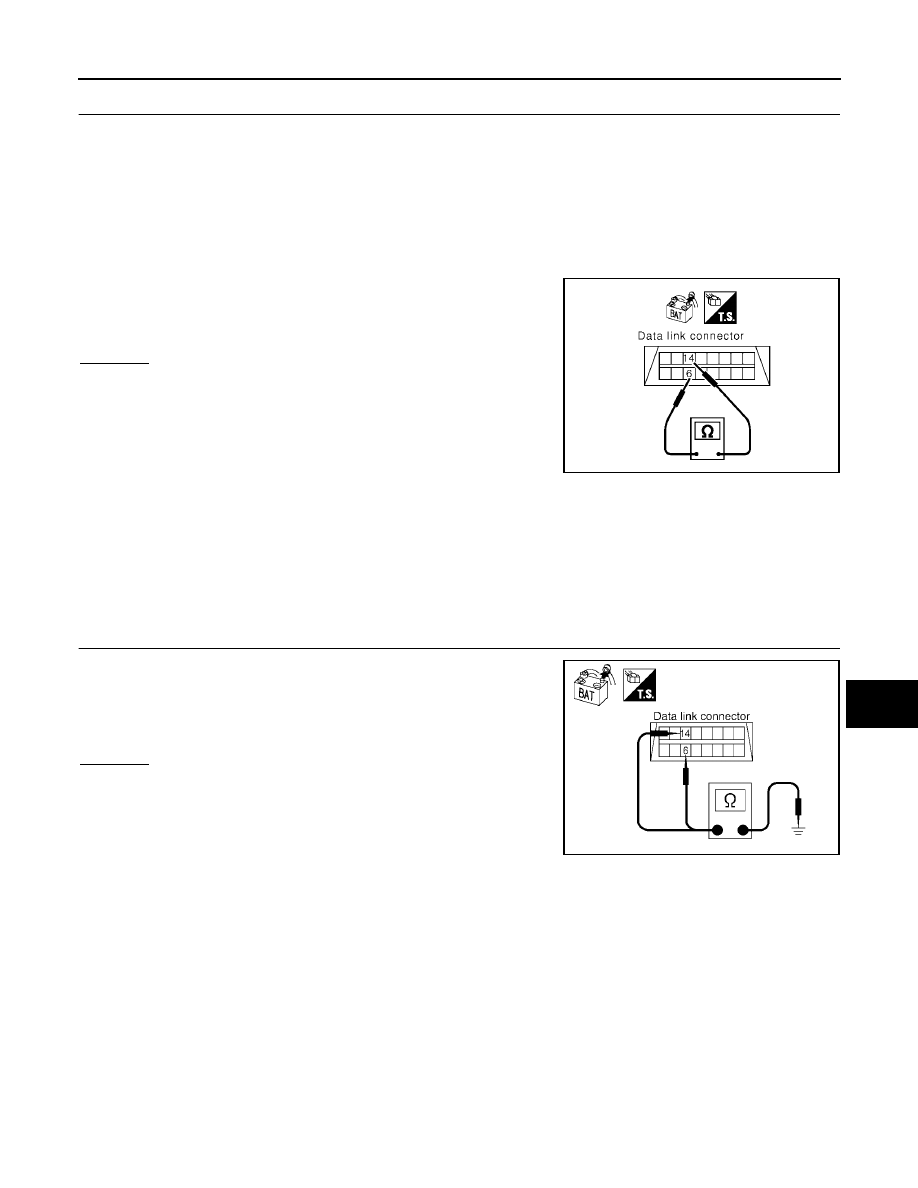

2005 Pathfinder 8. CHECK HARNESS FOR SHORT CIRCUIT 1. Disconnect following connectors. – Front air control connector – Steering angle sensor connector – BCM connector – Combination meter connector – Transfer control unit connector – Harness connector M91 2. Check continuity between data link connector M22 terminals 6 OK or NG OK >> GO TO 9. NG >> Check the following harnesses. If any harness is dam- aged, repair the harness. ● Harness between data link connector and harness ● Harness between data link connector and front air ● Harness between data link connector and steering angle sensor ● Harness between data link connector and BCM ● Harness between data link connector and combination meter ● Harness between data link connector and transfer control unit ● Harness between data link connector and harness connector M91 9. CHECK HARNESS FOR SHORT CIRCUIT Check continuity between data link connector M22 terminals 6 (L), OK or NG OK >> GO TO 10. NG >> Check the following harnesses. If any harness is dam- aged, repair the harness. ● Harness between data link connector and harness ● Harness between data link connector and front air control ● Harness between data link connector and steering angle sensor ● Harness between data link connector and BCM ● Harness between data link connector and combination meter ● Harness between data link connector and transfer control unit ● Harness between data link connector and harness connector M91 6 (L) – 14 (P) : Continuity should not exist. SKIA6868E 6 (L) – Ground : Continuity should not exist. 14 (P) – Ground : Continuity should not exist. PKIA9872E |
