CAN SYSTEM (TYPE 6)

LAN-203

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

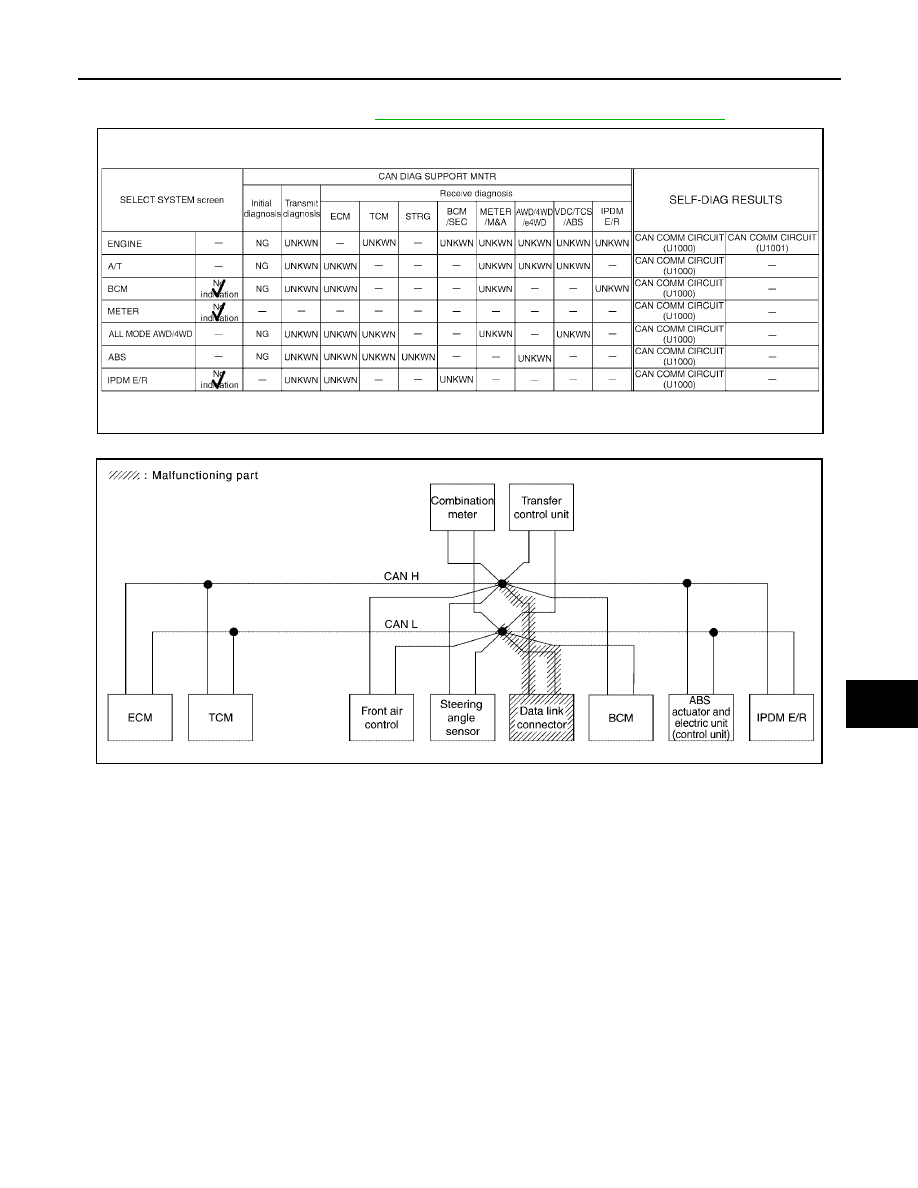

Case 6

Check data link connector circuit. Refer to

LAN-213, "Data Link Connector Circuit Inspection"

.

PKIB5132E

SKIB2840E

LAN-204

[CAN]

CAN SYSTEM (TYPE 6)

2005 Pathfinder

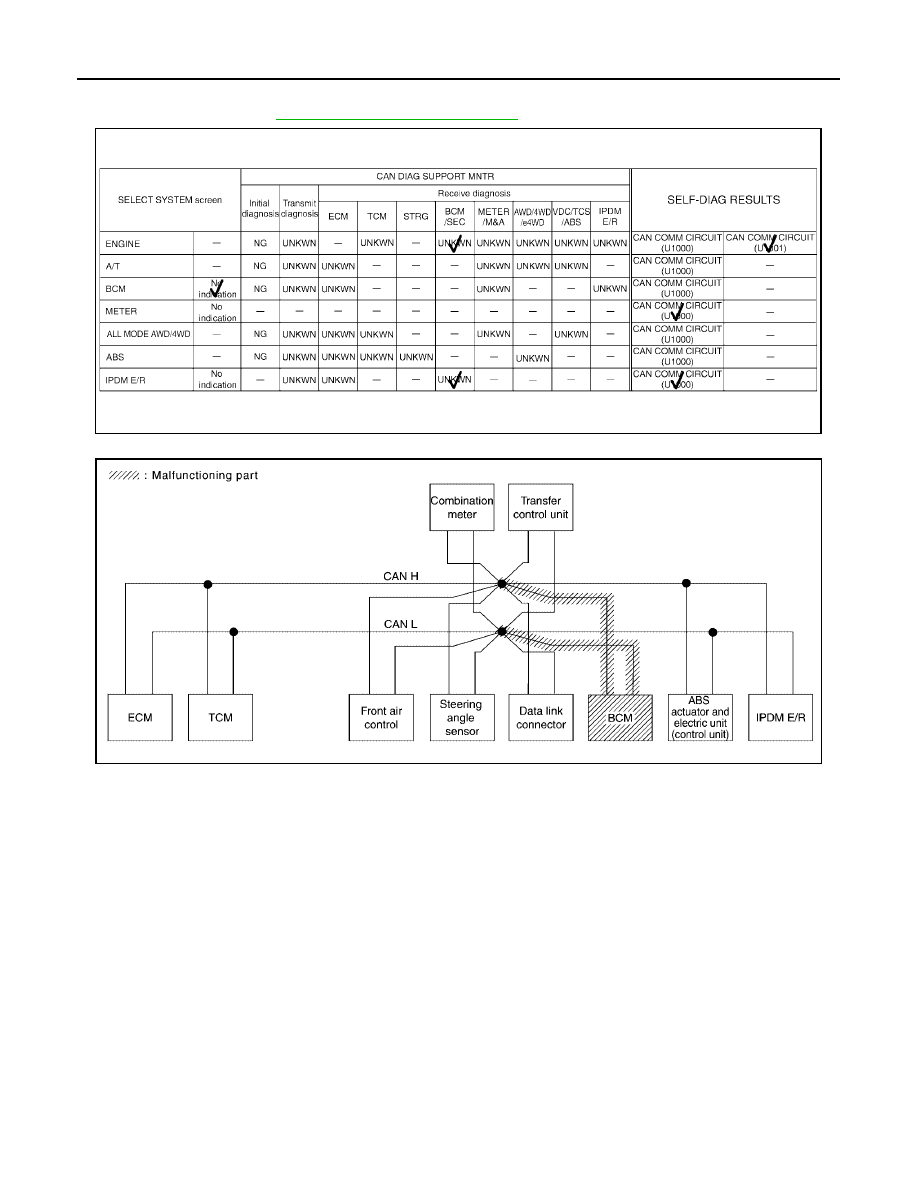

Case 7

Check BCM circuit. Refer to

LAN-213, "BCM Circuit Inspection"

.

PKIB5133E

SKIB2841E

CAN SYSTEM (TYPE 6)

LAN-205

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

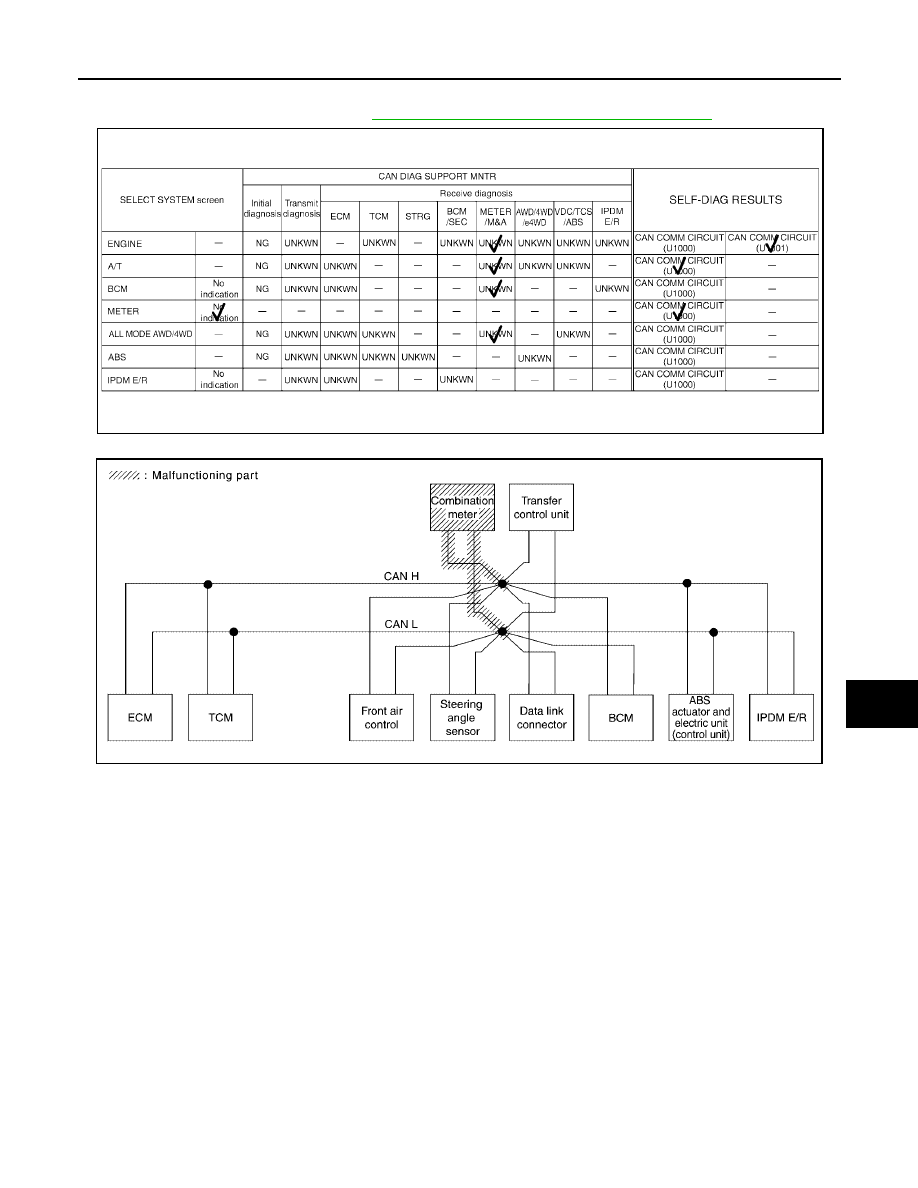

Case 8

Check combination meter circuit. Refer to

LAN-214, "Combination Meter Circuit Inspection"

.

PKIB5134E

SKIB2842E

LAN-206

[CAN]

CAN SYSTEM (TYPE 6)

2005 Pathfinder

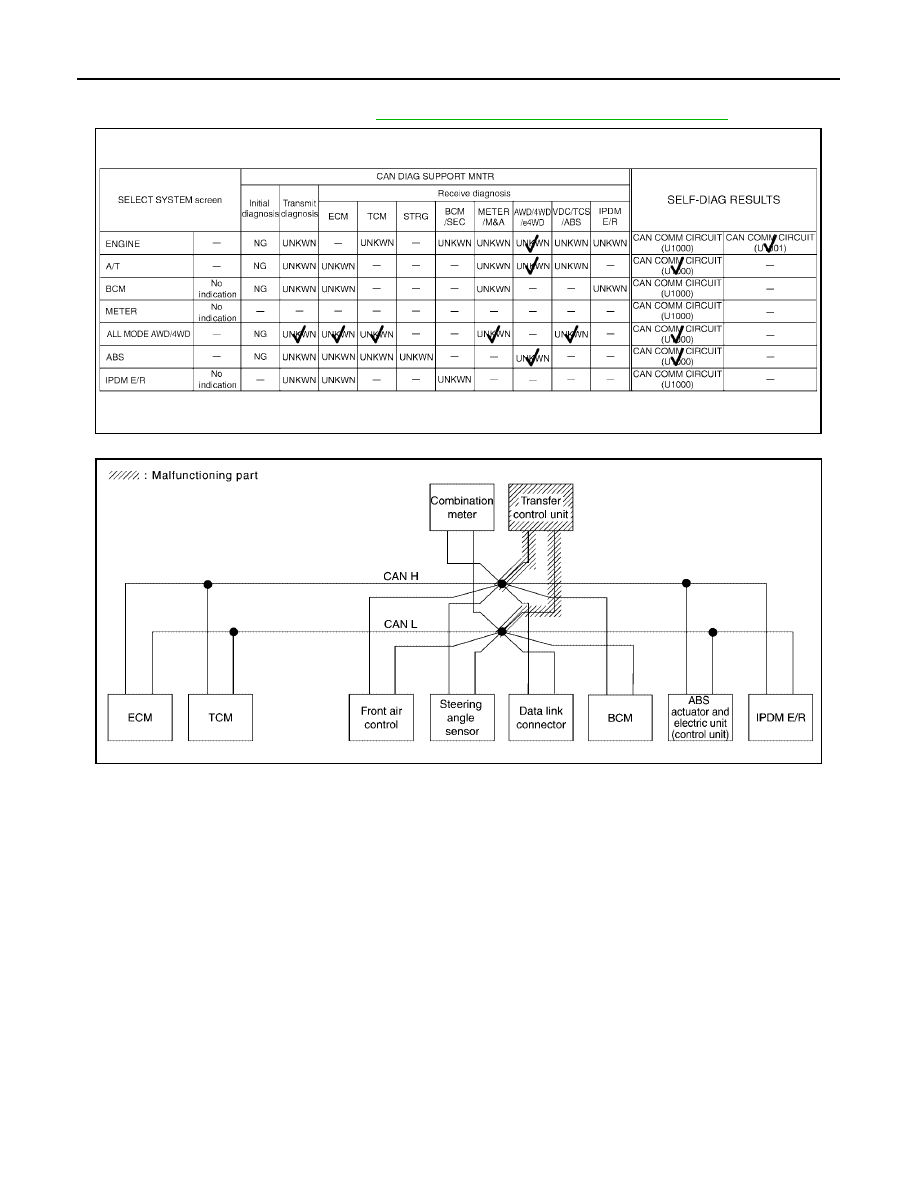

Case 9

Check transfer control unit circuit. Refer to

LAN-214, "Transfer Control Unit Circuit Inspection"

.

PKIB5135E

SKIB2843E

CAN SYSTEM (TYPE 6)

LAN-207

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

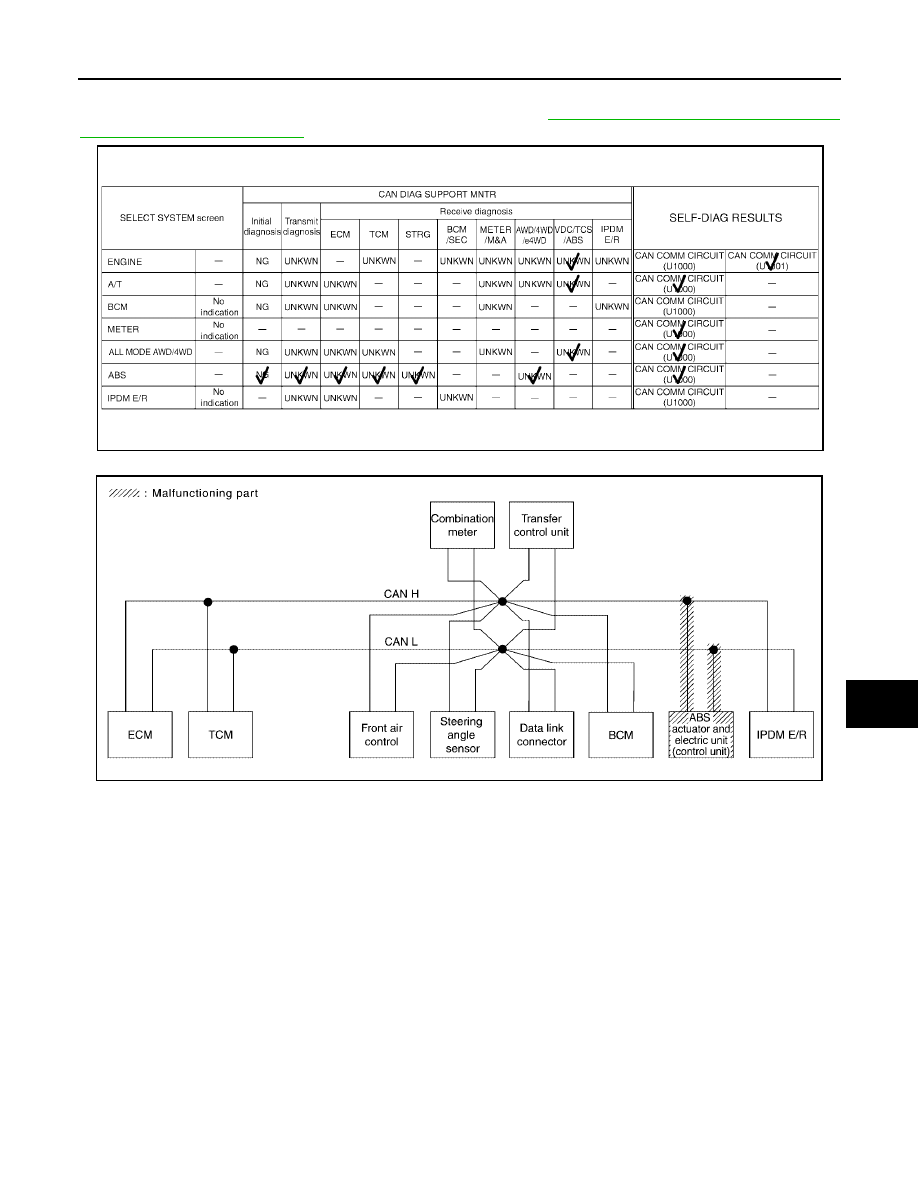

Case 10

Check ABS actuator and electric unit (control unit) circuit. Refer to

LAN-215, "ABS Actuator and Electric Unit

(Control Unit) Circuit Inspection"

.

PKIB5136E

SKIB2844E

LAN-208

[CAN]

CAN SYSTEM (TYPE 6)

2005 Pathfinder

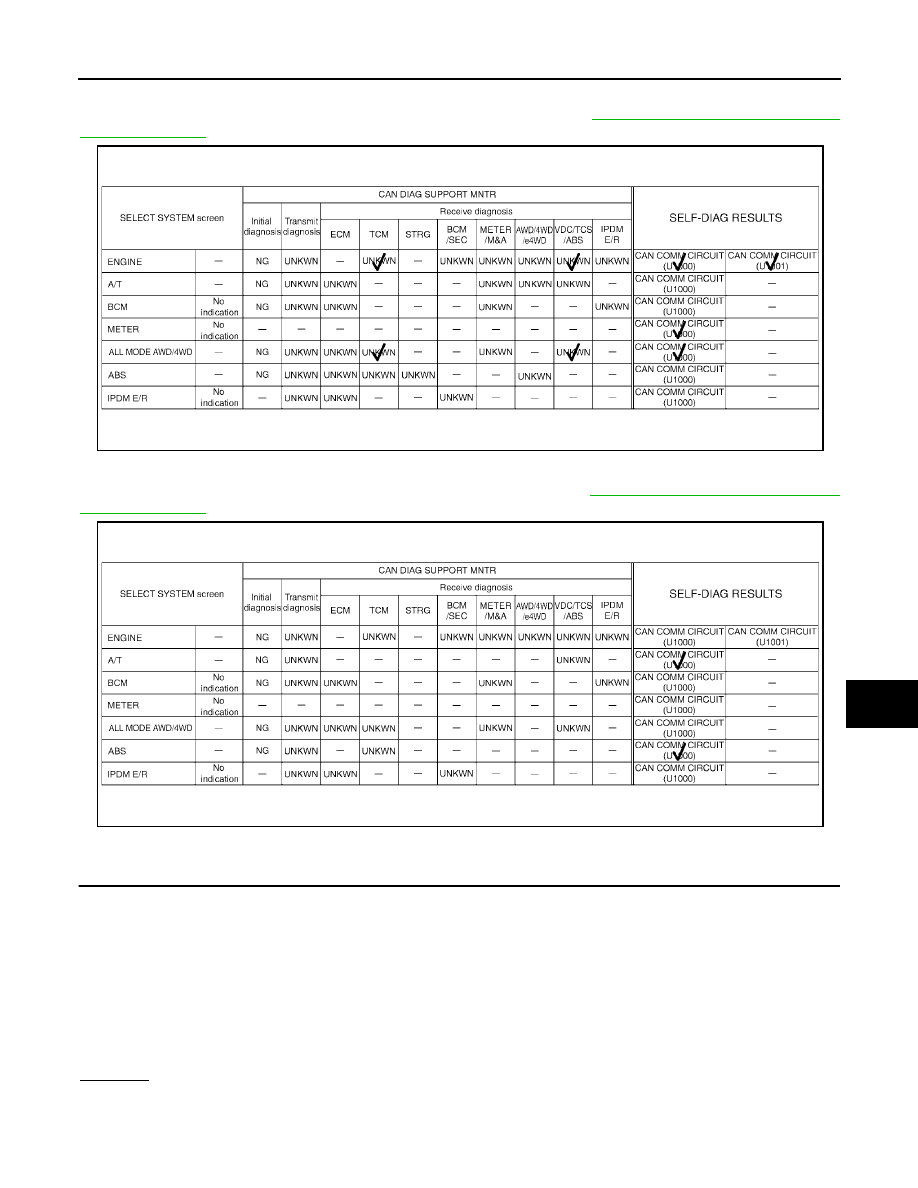

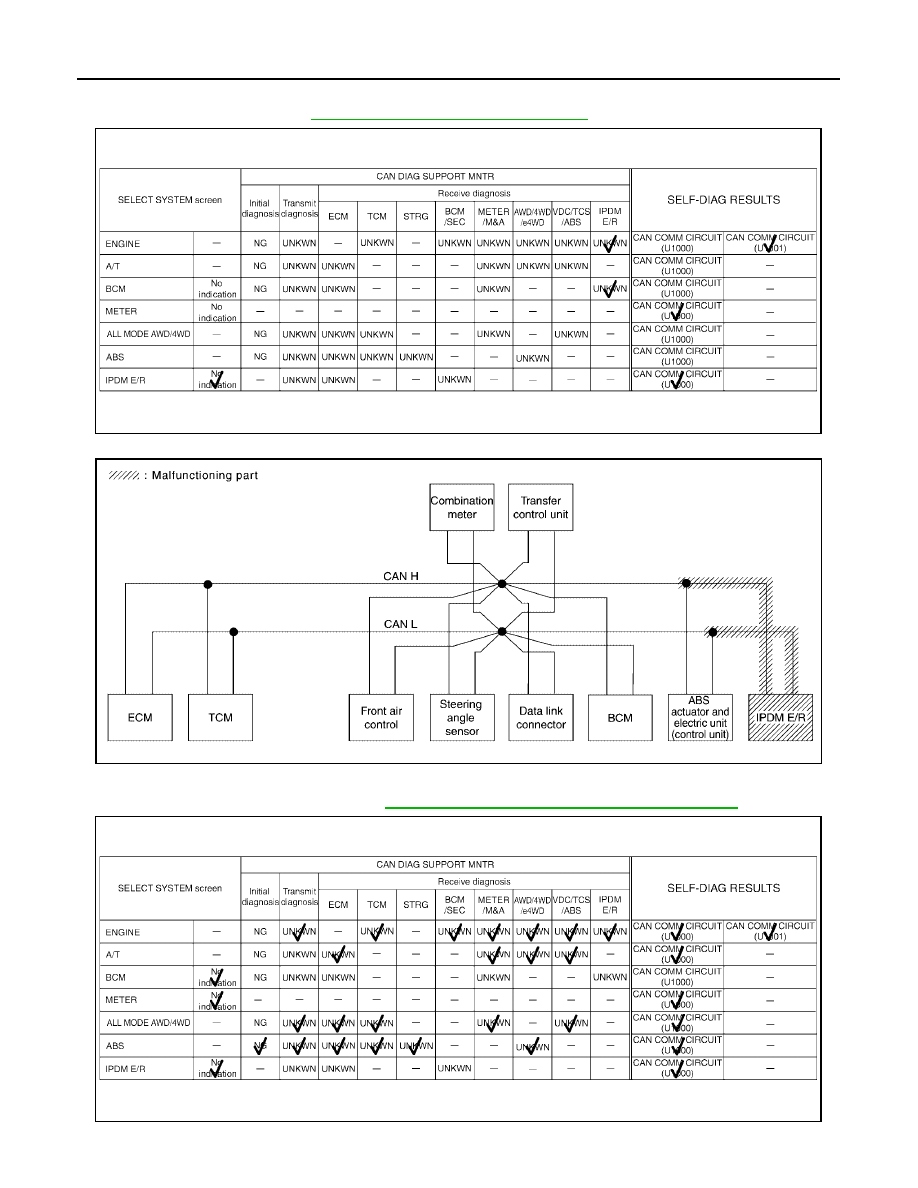

Case 11

Check IPDM E/R circuit. Refer to

LAN-215, "IPDM E/R Circuit Inspection"

.

Case 12

Check CAN communication circuit. Refer to

LAN-216, "CAN Communication Circuit Inspection"

.

PKIB5137E

SKIB2845E

PKIB5138E

CAN SYSTEM (TYPE 6)

LAN-209

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

Case 13

Check IPDM E/R ignition relay circuit continuously sticks “OFF”. Refer to

LAN-221, "IPDM E/R Ignition Relay

Circuit Inspection"

.

Case 14

Check IPDM E/R ignition relay circuit continuously sticks “ON”. Refer to

LAN-221, "IPDM E/R Ignition Relay

Circuit Inspection"

.

Inspection Between TCM and Data Link Connector Circuit

UKS003DJ

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the battery cable from the negative terminal.

3.

Check following terminals and connectors for damage, bend and loose connection (connector side and
harness side).

–

Harness connector F14

–

Harness connector E5

–

Harness connector E152

–

Harness connector M31

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

PKIB5139E

PKIB5140E

LAN-210

[CAN]

CAN SYSTEM (TYPE 6)

2005 Pathfinder

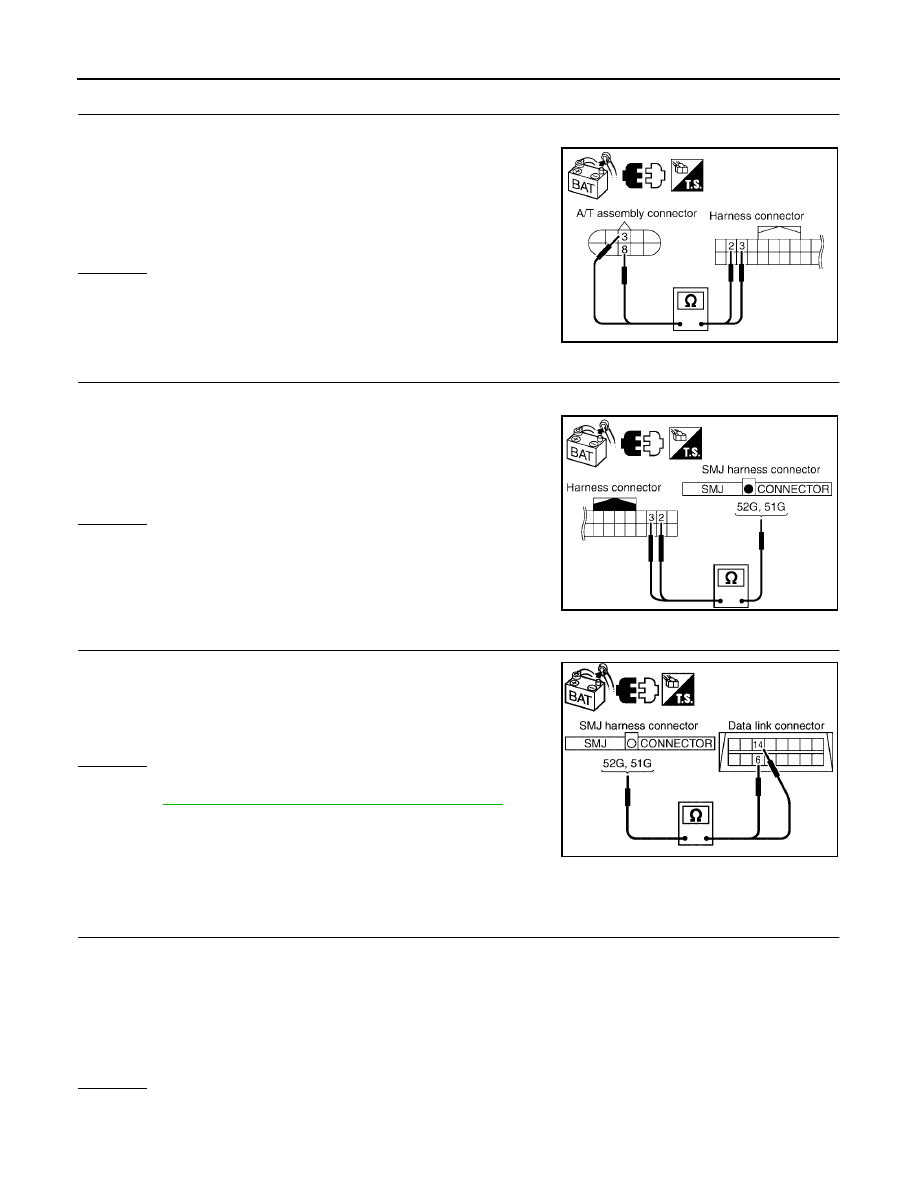

2.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect A/T assembly connector and harness connector F14.

2.

Check continuity between A/T assembly harness connector F9
terminals 3 (L), 8 (P) and harness connector F14 terminals 2 (L),
3 (P).

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness.

3.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect harness connector E152.

2.

Check continuity between harness connector E5 terminals 2 (L),
3 (P) and harness connector E152 terminals 52G (L), 51G (P).

OK or NG

OK

>> GO TO 4.

NG

>> Repair harness.

4.

CHECK HARNESS FOR OPEN CIRCUIT

Check continuity between harness connector M31 terminals 52G (L),
51G (P) and Data Link Connector M22 terminals 6 (L), 14 (P).

OK or NG

OK

>> Connect all the connectors and diagnose again. Refer to

LAN-6, "TROUBLE DIAGNOSES WORK FLOW"

.

NG

>> Repair harness.

Inspection Between Data Link Connector and ABS Actuator and Electric Unit
(Control Unit) Circuit

UKS003DK

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the battery cable from the negative terminal.

3.

Check following terminals and connectors for damage, bend and loose connection (connector side and
harness side).

–

Harness connector M91

–

Harness connector E26

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

3 (L) – 2 (L)

: Continuity should exist.

8 (P) – 3 (P)

: Continuity should exist.

SKIB2808E

2 (L) – 52G (L)

: Continuity should exist.

3 (P) – 51G (P)

: Continuity should exist.

SKIB2809E

52G (L) – 6 (L)

: Continuity should exist.

51G (P) – 14 (P)

: Continuity should exist.

SKIB2834E
