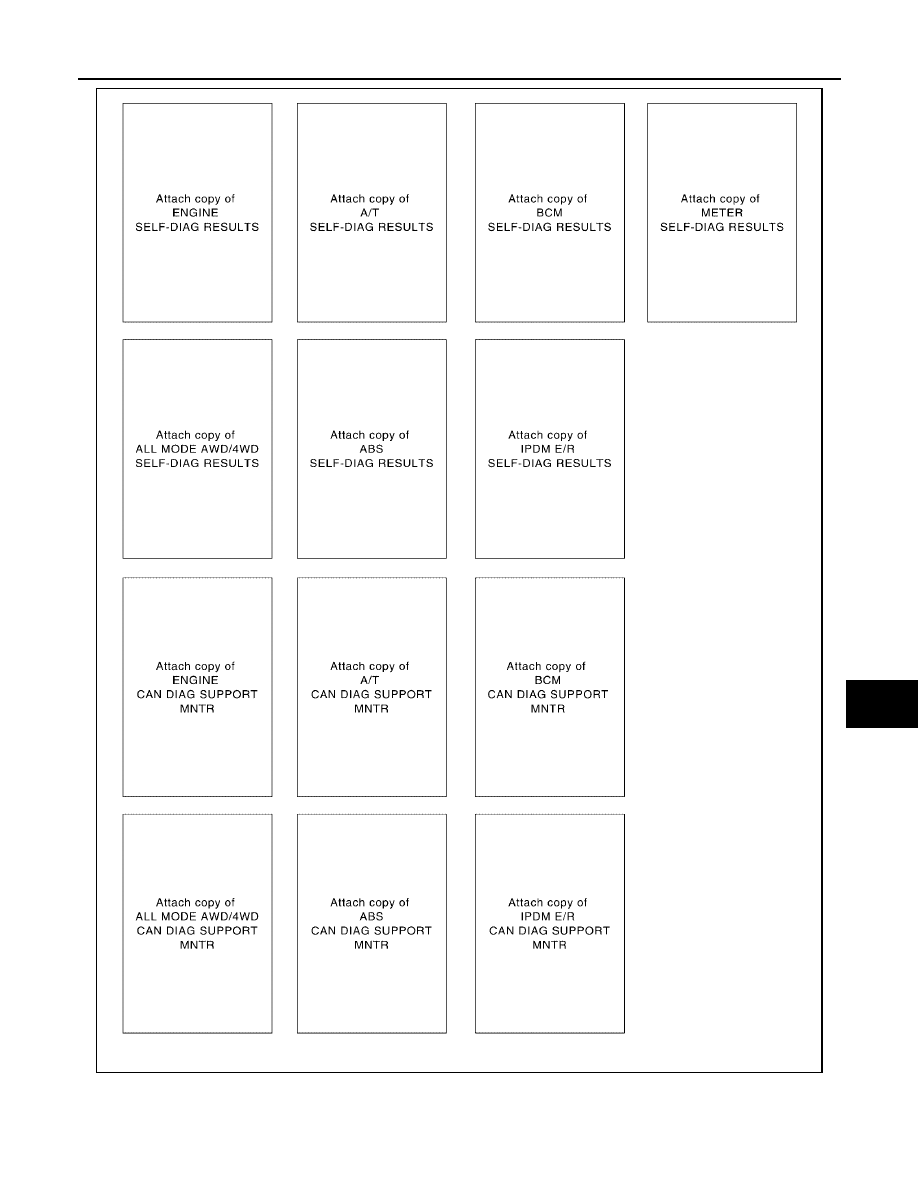

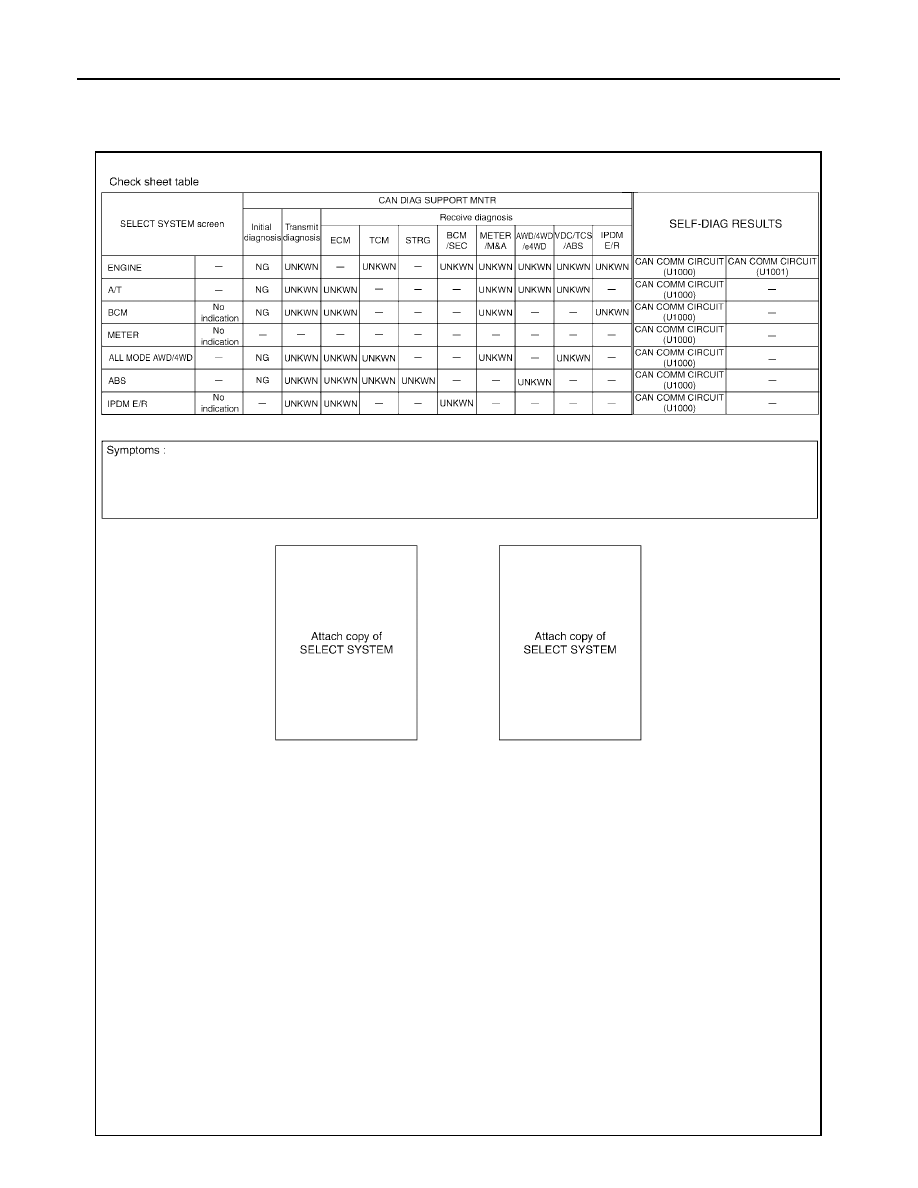

CHECK SHEET

UKS003DI

NOTE:
If a check mark is put on “NG” on “INITIAL DIAG (Initial diagnosis)”, replace the control unit.

PKIB5021E

CAN SYSTEM (TYPE 6)

LAN-197

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

PKIB5022E

LAN-198

[CAN]

CAN SYSTEM (TYPE 6)

2005 Pathfinder

CHECK SHEET RESULTS (EXAMPLE)

NOTE:
If a check mark is put on “NG” on “INITIAL DIAG (Initial diagnosis)”, replace the control unit.

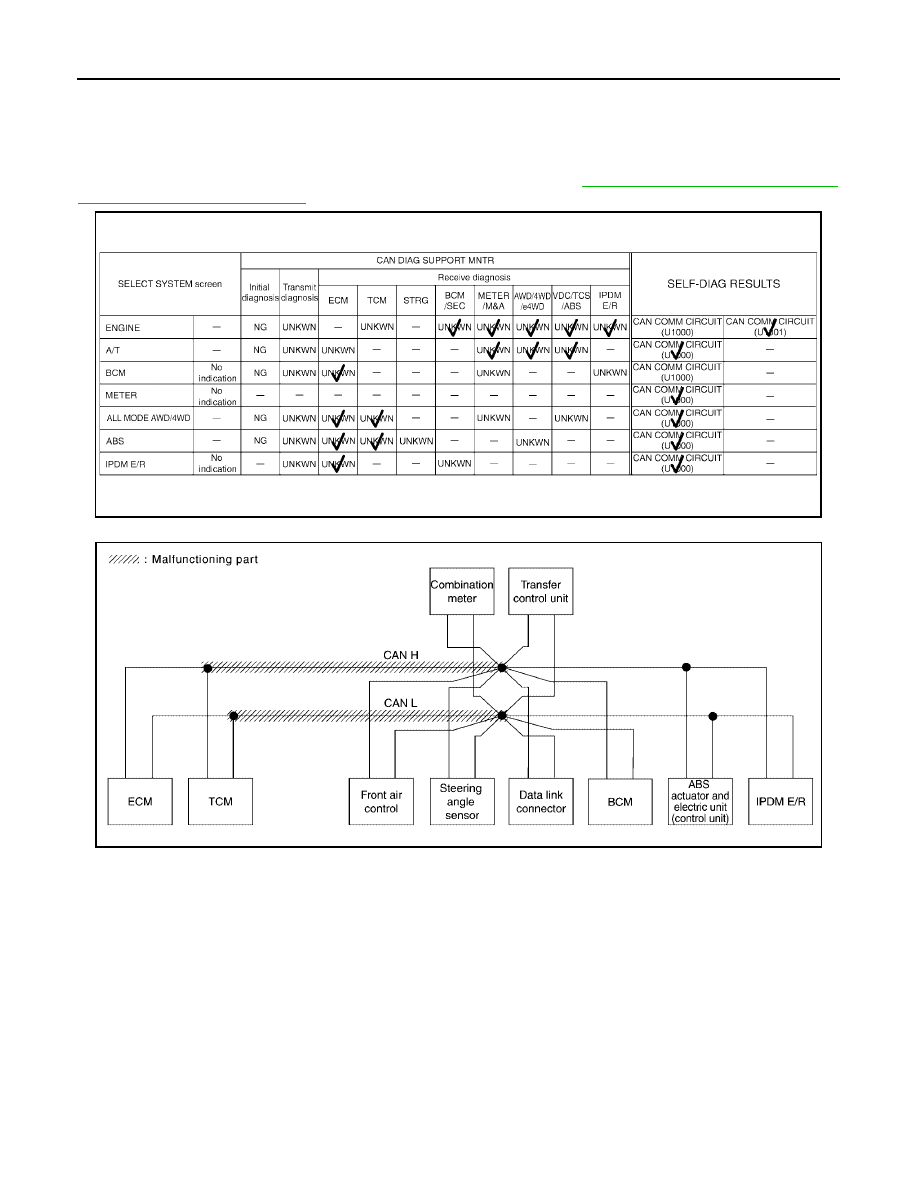

Case 1

Check harness between TCM and data link connector circuit. Refer to

LAN-209, "Inspection Between TCM

and Data Link Connector Circuit"

.

PKIB5127E

SKIB2835E

CAN SYSTEM (TYPE 6)

LAN-199

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

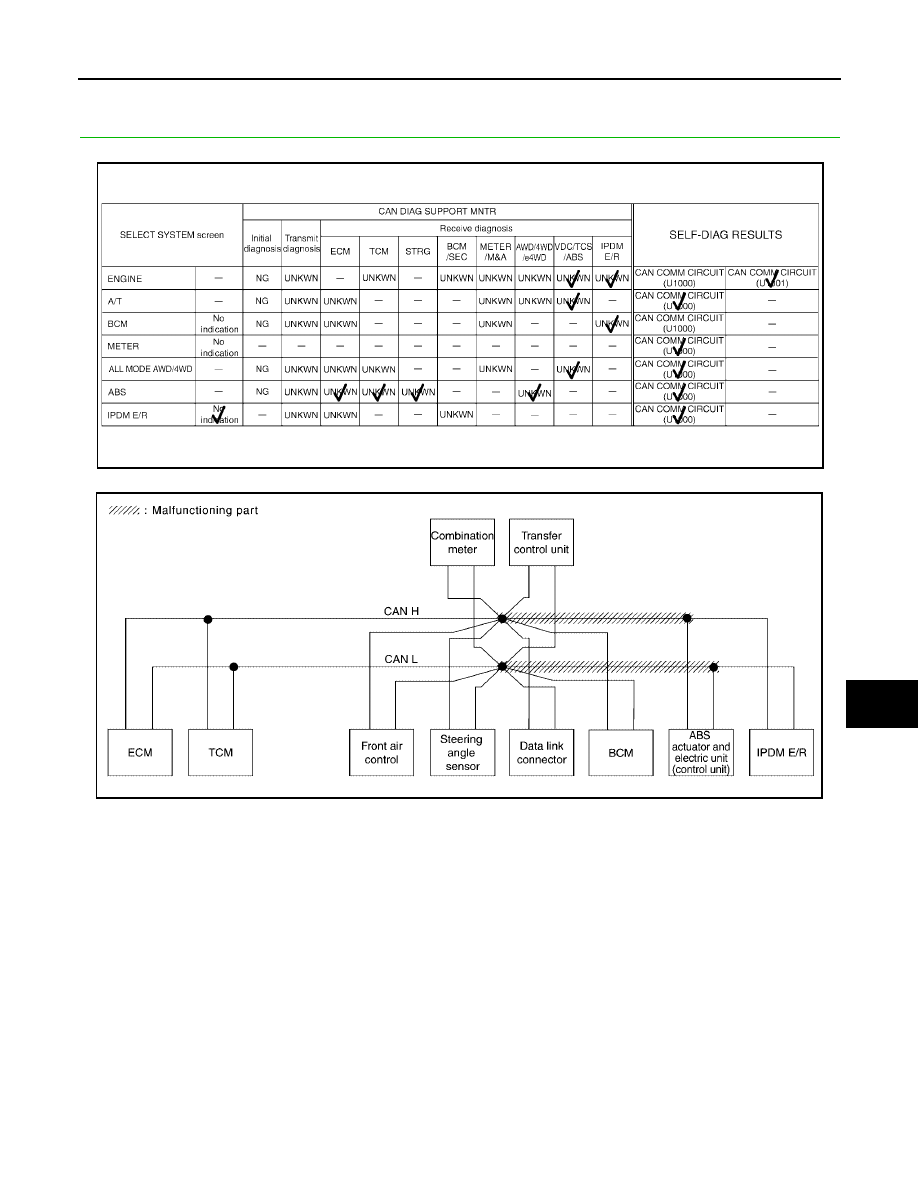

Case 2

Check harness between data link connector and ABS actuator and electric unit (control unit) circuit. Refer to

LAN-210, "Inspection Between Data Link Connector and ABS Actuator and Electric Unit (Control Unit) Circuit"

.

PKIB5128E

SKIB2836E

LAN-200

[CAN]

CAN SYSTEM (TYPE 6)

2005 Pathfinder

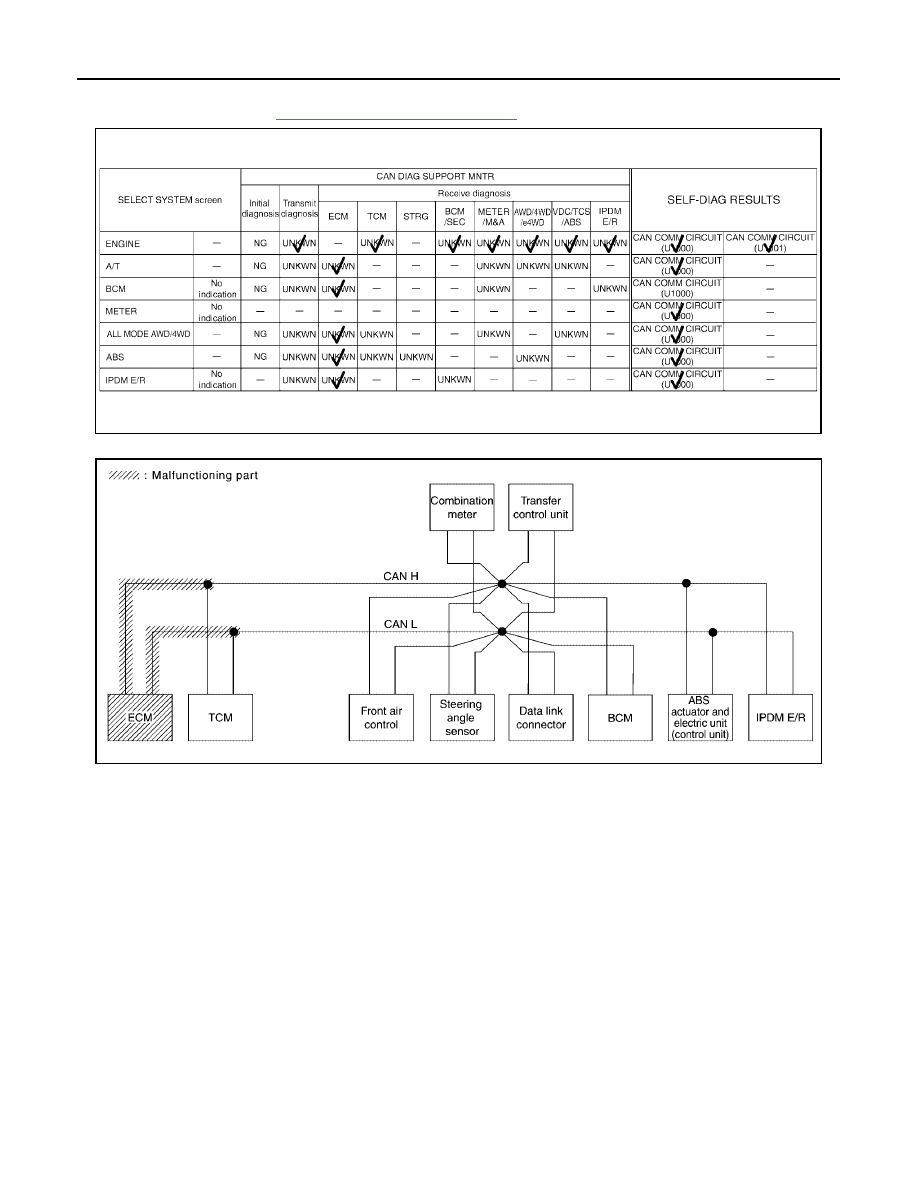

Case 3

Check ECM circuit. Refer to

LAN-211, "ECM Circuit Inspection"

.

PKIB5129E

SKIB2837E

CAN SYSTEM (TYPE 6)

LAN-201

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

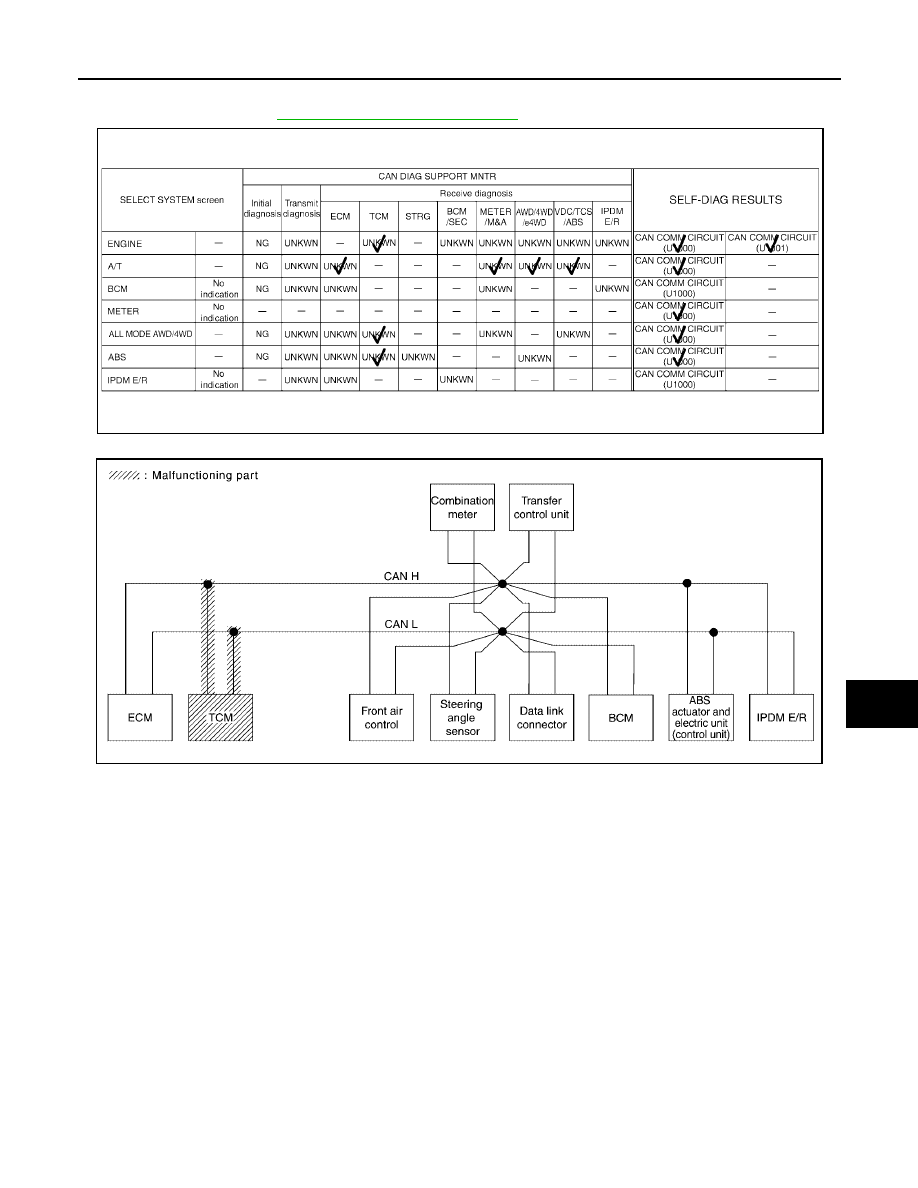

Case 4

Check TCM circuit. Refer to

LAN-212, "TCM Circuit Inspection"

.

PKIB5130E

SKIB2838E

LAN-202

[CAN]

CAN SYSTEM (TYPE 6)

2005 Pathfinder

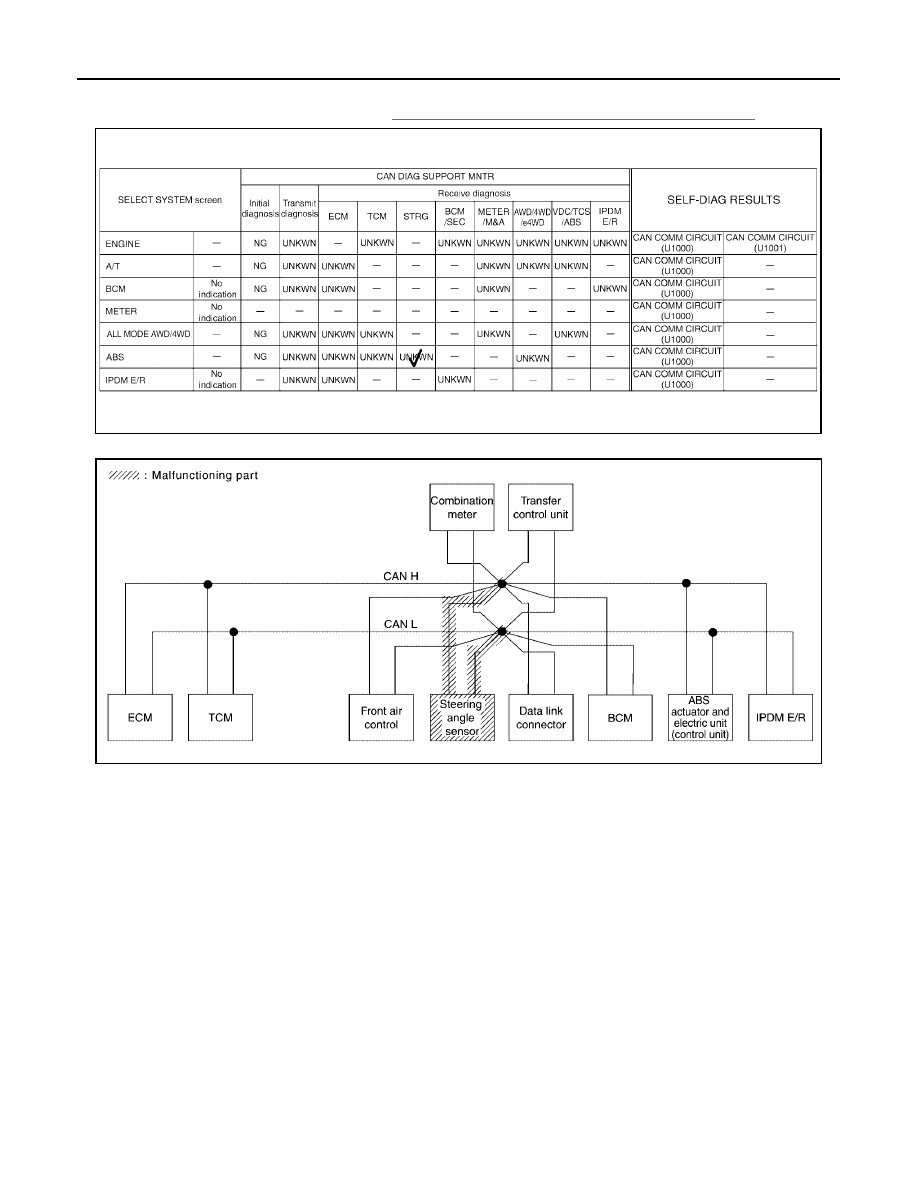

Case 5

Check steering angle sensor circuit. Refer to

LAN-212, "Steering Angle Sensor Circuit Inspection"

.

PKIB5131E

SKIB2839E
