CAN SYSTEM (TYPE 7)

LAN-227

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

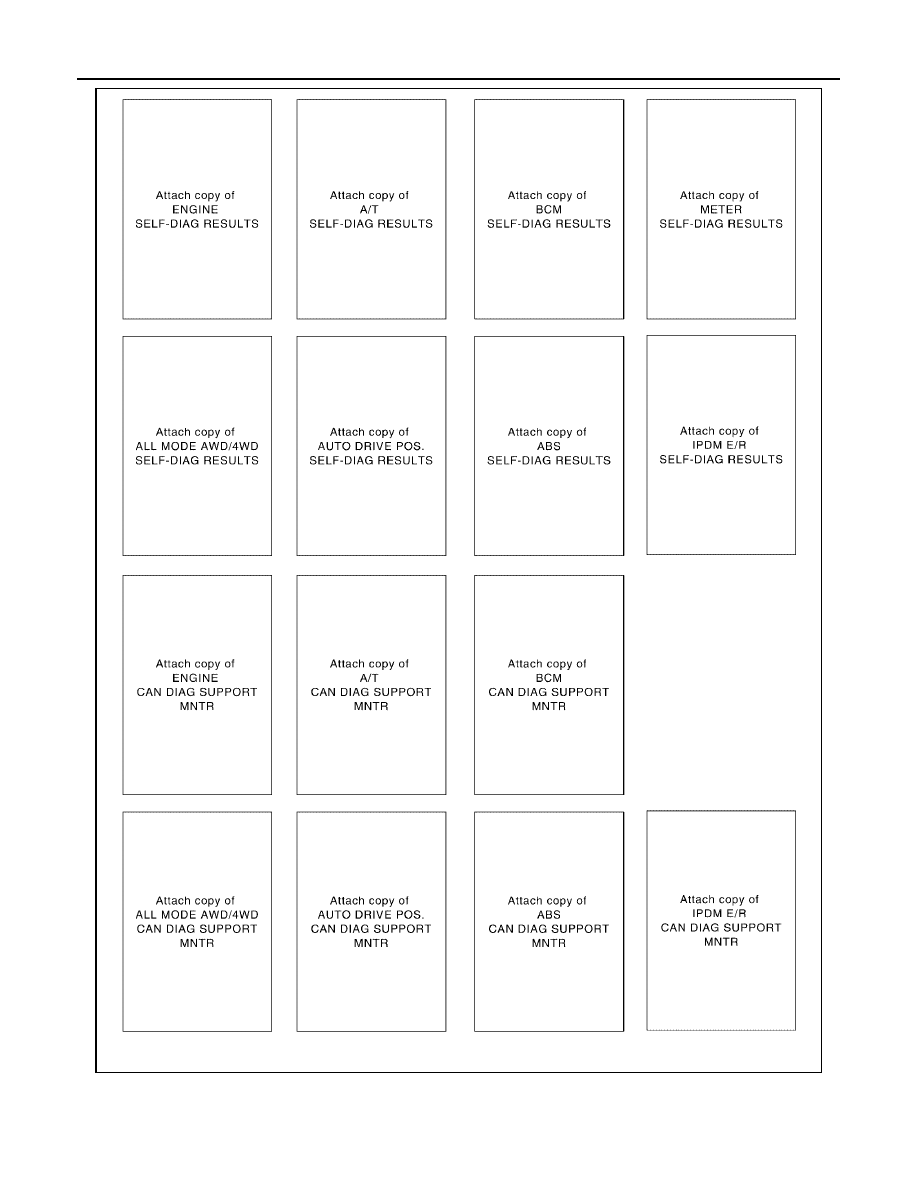

CHECK SHEET

UKS003CX

NOTE:
If a check mark is put on “NG” on “INITIAL DIAG (Initial diagnosis)”, replace the control unit.

PKIB5023E

LAN-228

[CAN]

CAN SYSTEM (TYPE 7)

2005 Pathfinder

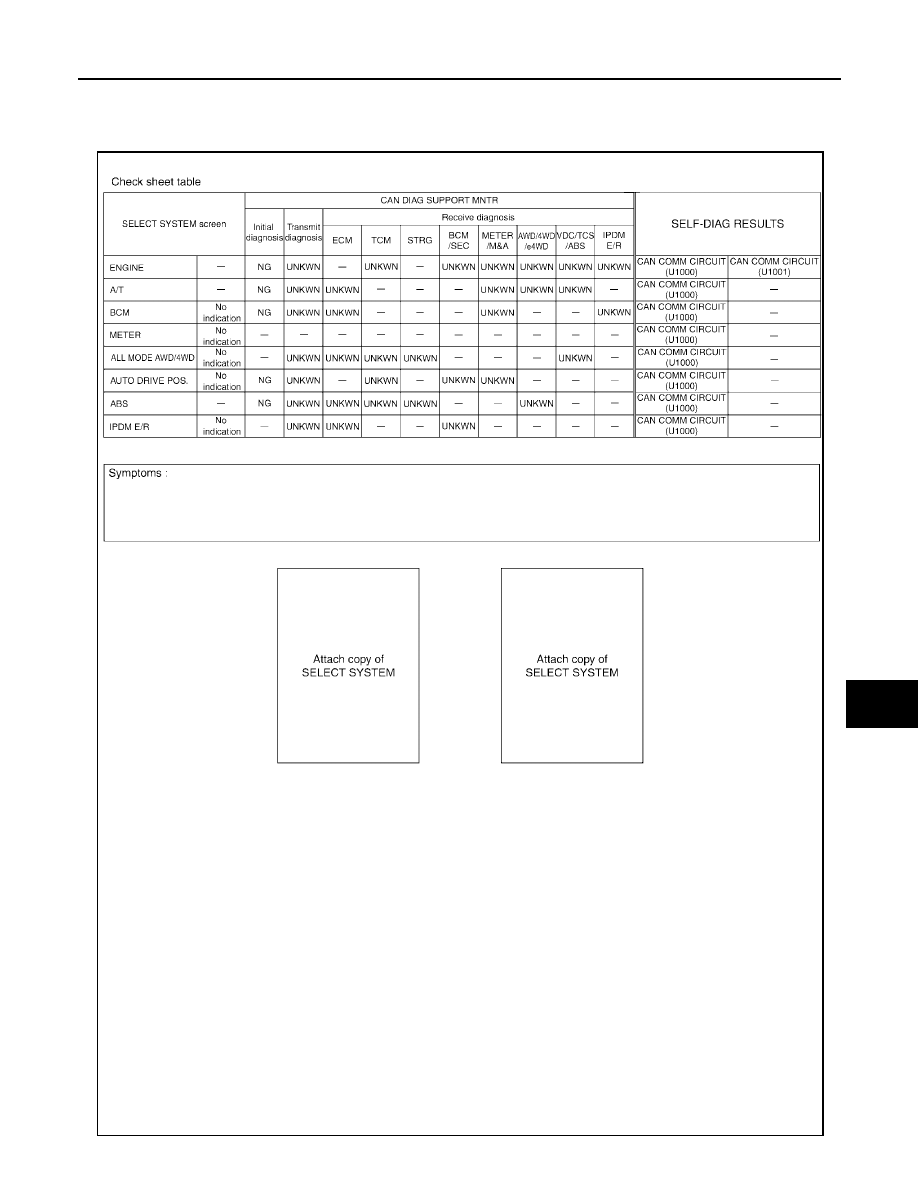

PKIB5024E

CAN SYSTEM (TYPE 7)

LAN-229

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

CHECK SHEET RESULTS (EXAMPLE)

NOTE:
If a check mark is put on “NG” on “INITIAL DIAG (Initial diagnosis)”, replace the control unit.

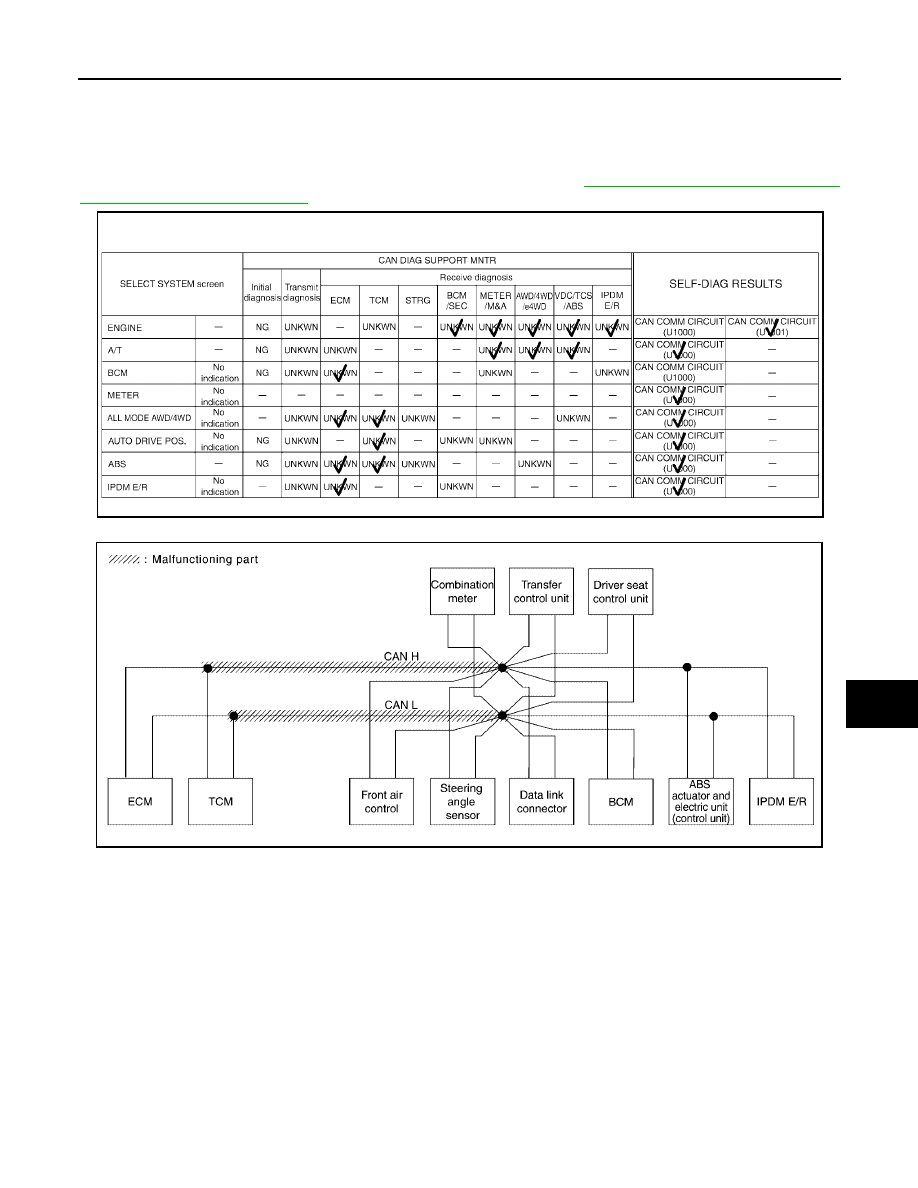

Case 1

Check harness between TCM and data link connector circuit. Refer to

LAN-241, "Inspection Between TCM

and Data Link Connector Circuit"

.

PKIB5141E

SKIB2822E

LAN-230

[CAN]

CAN SYSTEM (TYPE 7)

2005 Pathfinder

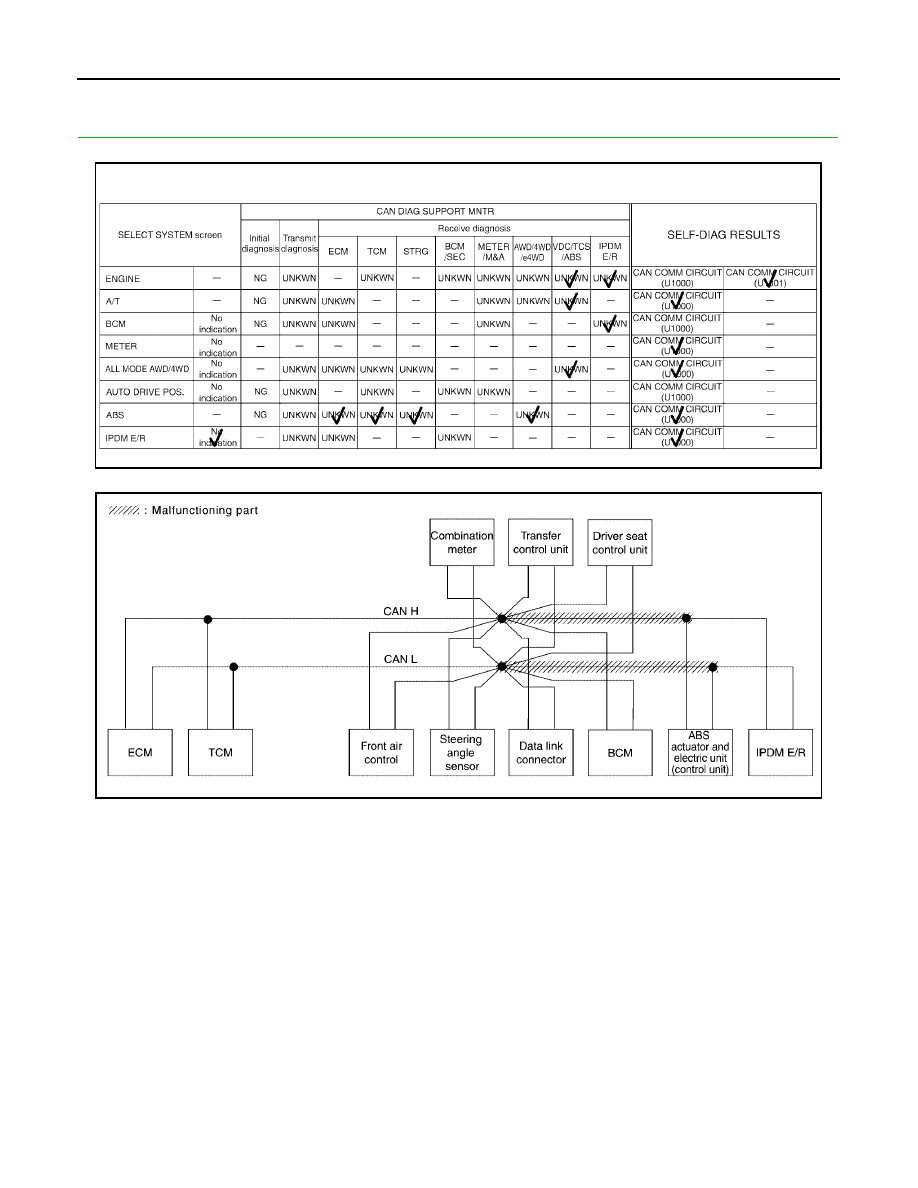

Case 2

Check harness between data link connector and ABS actuator and electric unit (control unit) circuit. Refer to

LAN-242, "Inspection Between Data Link Connector and ABS Actuator and Electric Unit (Control Unit) Circuit"

.

PKIB5142E

SKIB2823E

CAN SYSTEM (TYPE 7)

LAN-231

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

Case 3

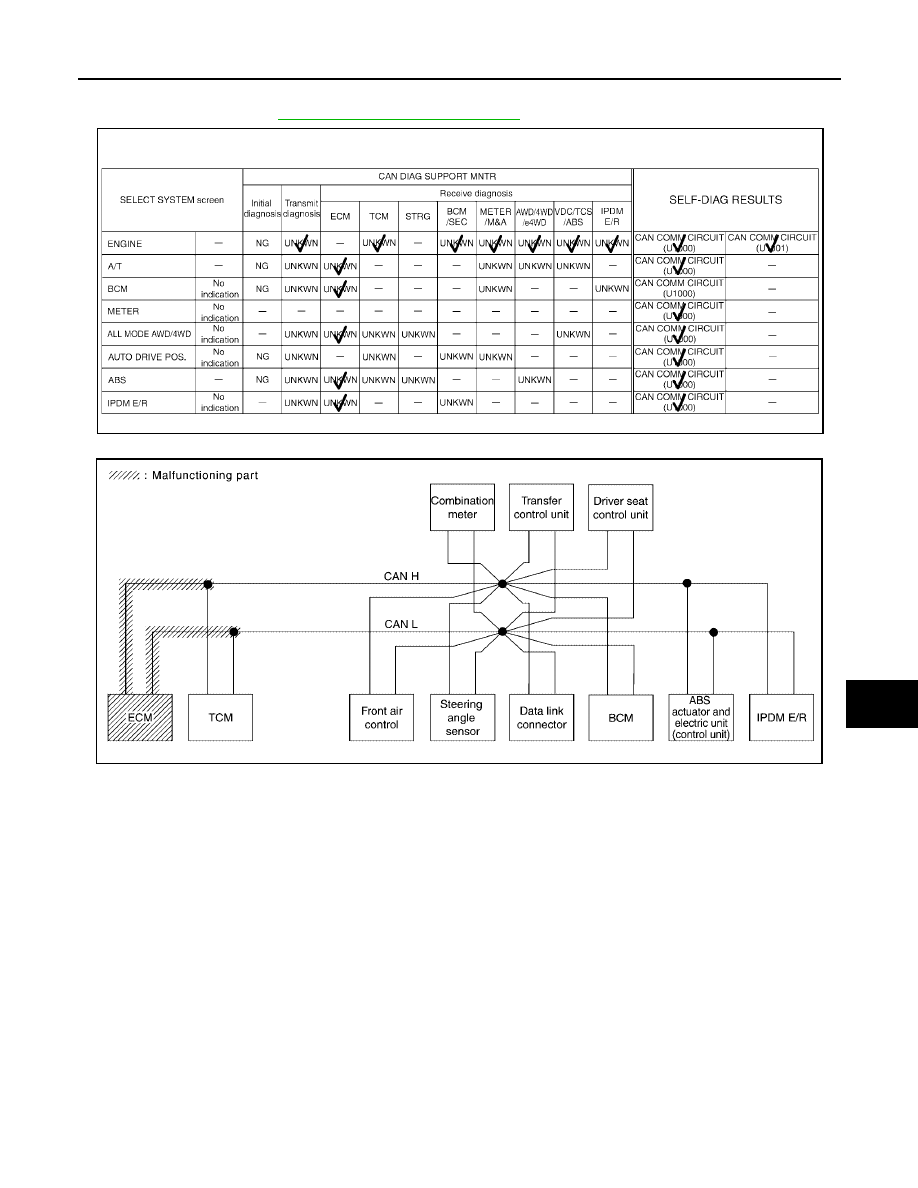

Check ECM circuit. Refer to

LAN-243, "ECM Circuit Inspection"

.

PKIB5143E

SKIB2824E

LAN-232

[CAN]

CAN SYSTEM (TYPE 7)

2005 Pathfinder

Case 4

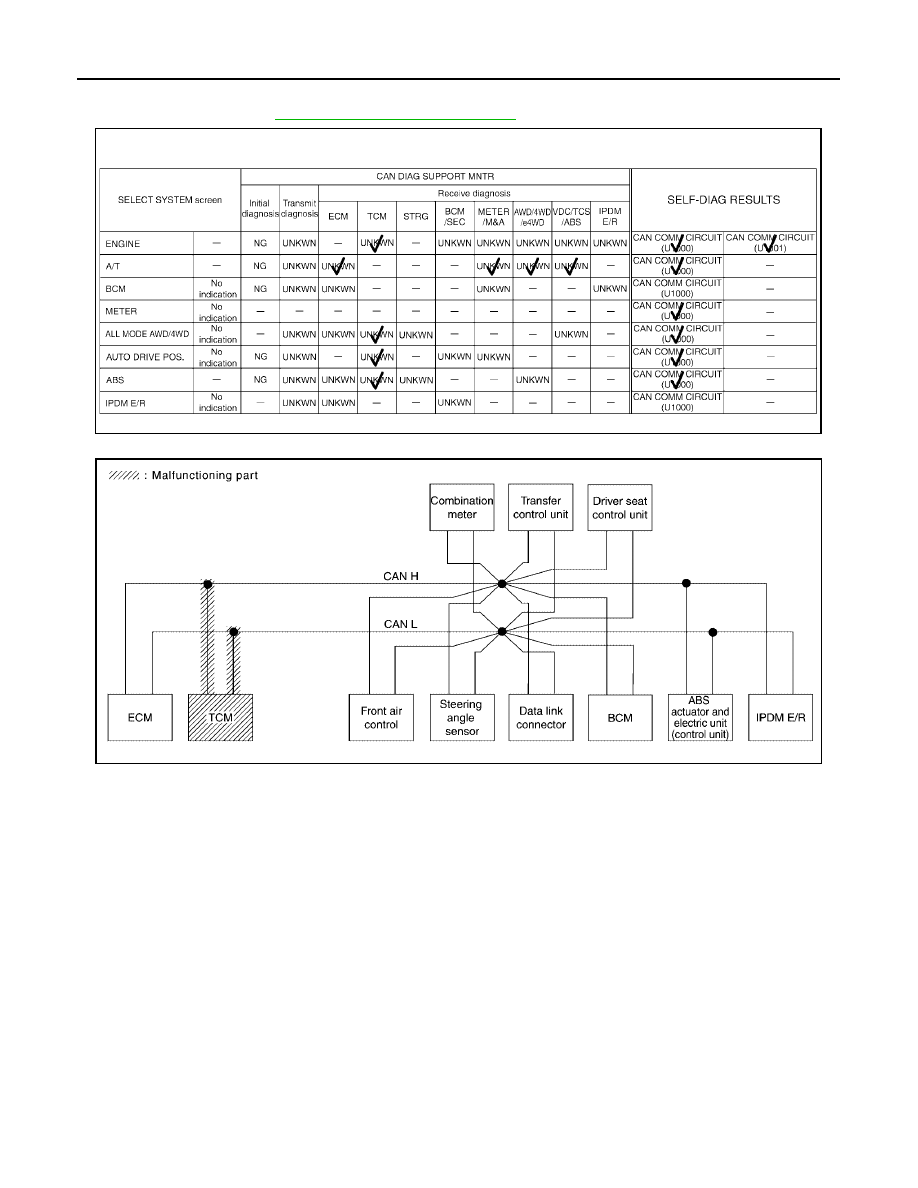

Check TCM circuit. Refer to

LAN-244, "TCM Circuit Inspection"

.

PKIB5144E

SKIB2825E

CAN SYSTEM (TYPE 7)

LAN-233

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

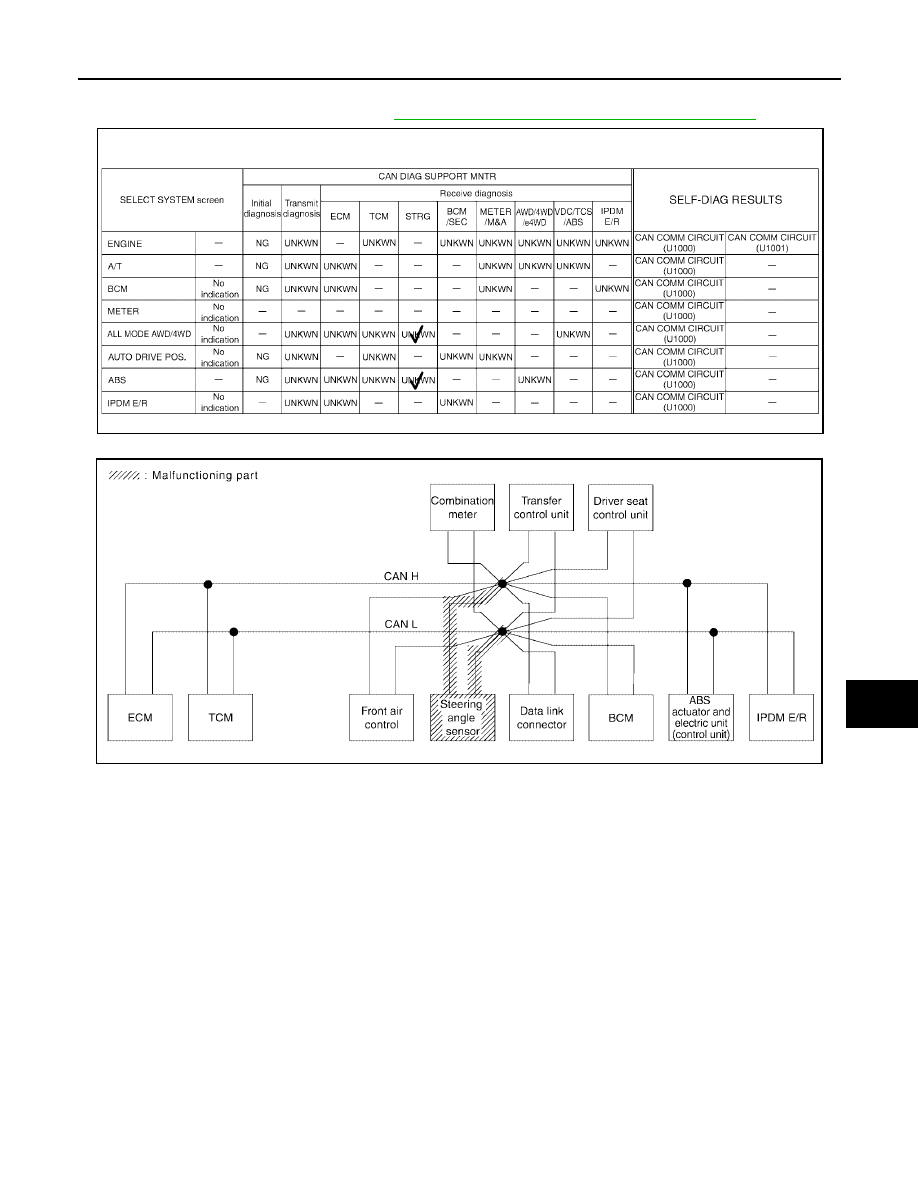

Case 5

Check steering angle sensor circuit. Refer to

LAN-244, "Steering Angle Sensor Circuit Inspection"

.

PKIB5145E

SKIB2826E

LAN-234

[CAN]

CAN SYSTEM (TYPE 7)

2005 Pathfinder

Case 6

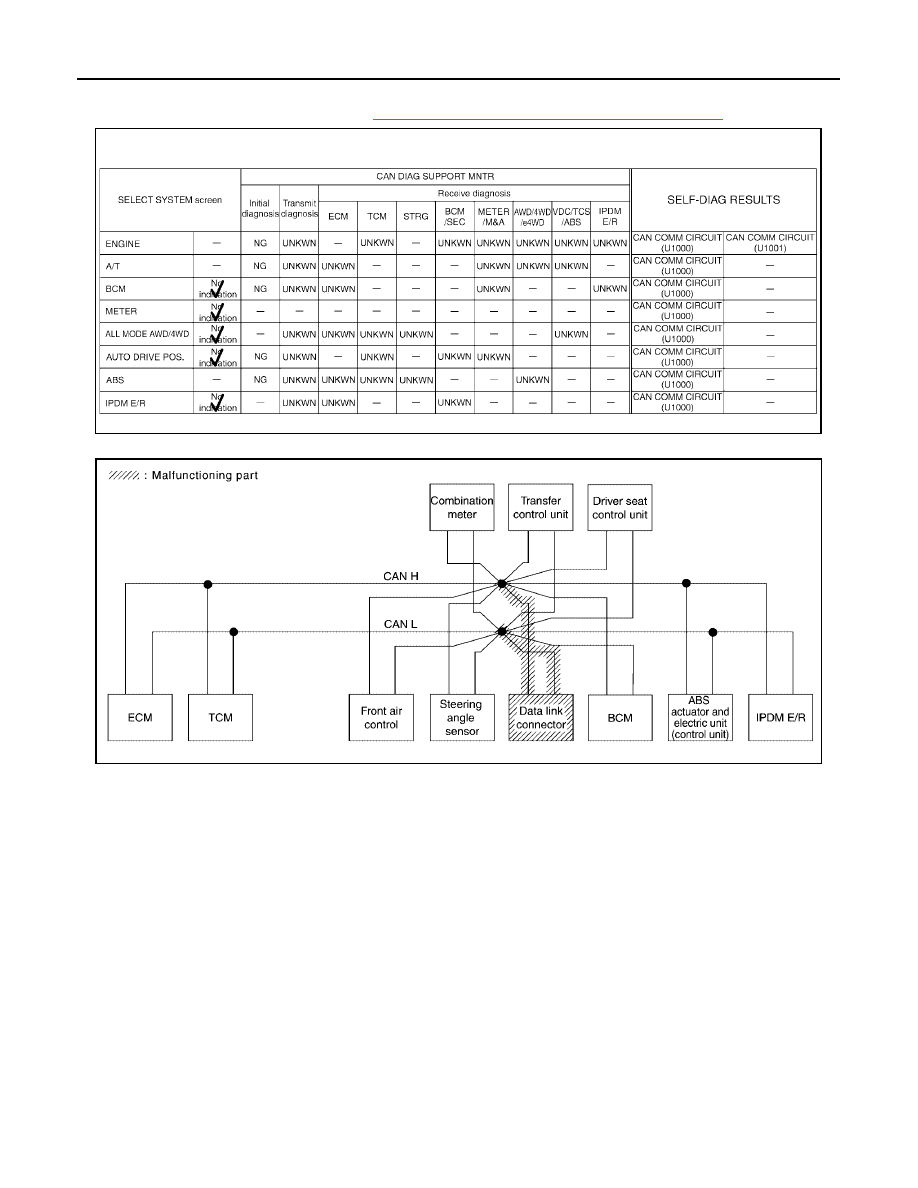

Check data link connector circuit. Refer to

LAN-245, "Data Link Connector Circuit Inspection"

.

PKIB5146E

SKIB2827E
