CAN SYSTEM (TYPE 4)

LAN-139

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

Case 9

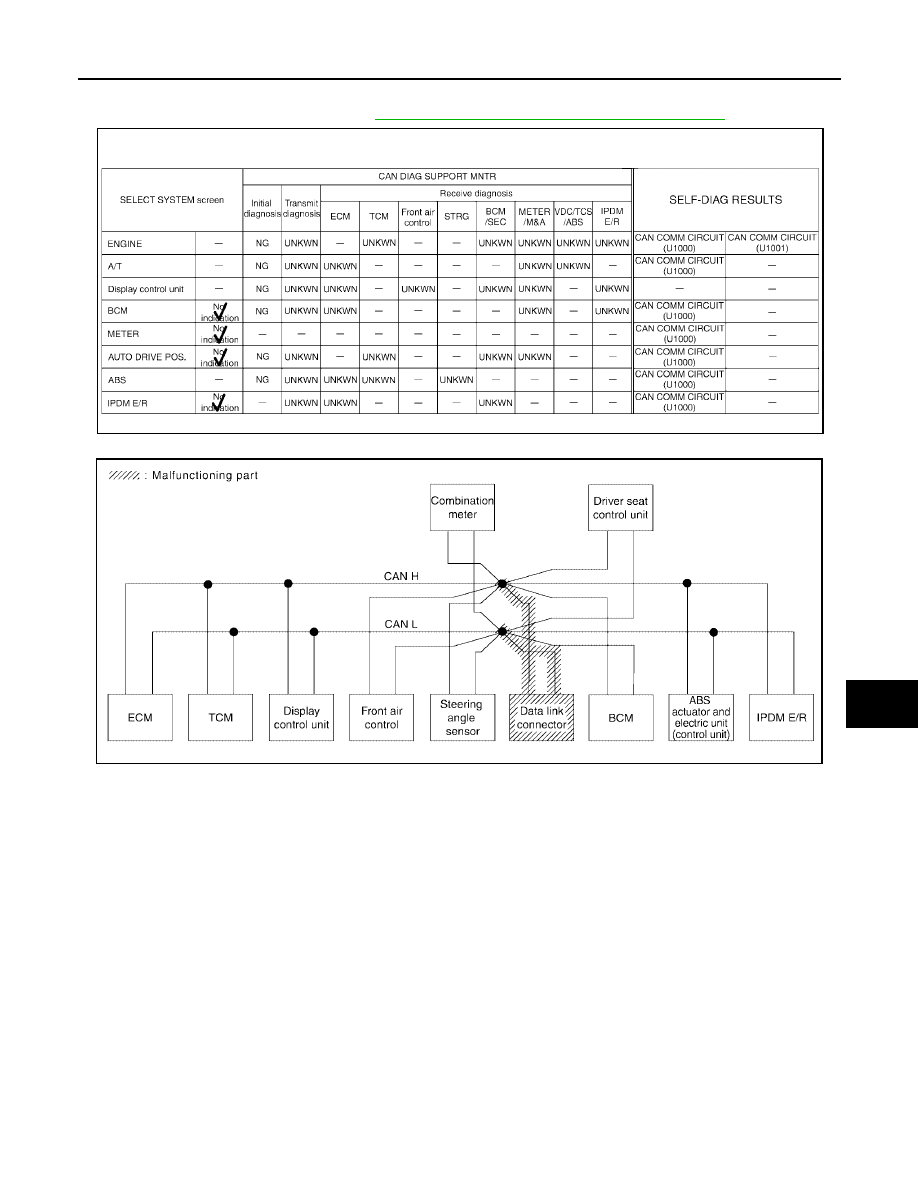

Check data link connector circuit. Refer to

LAN-150, "Data Link Connector Circuit Inspection"

.

PKIB5118E

PKIB5241E

LAN-140

[CAN]

CAN SYSTEM (TYPE 4)

2005 Pathfinder

Case 10

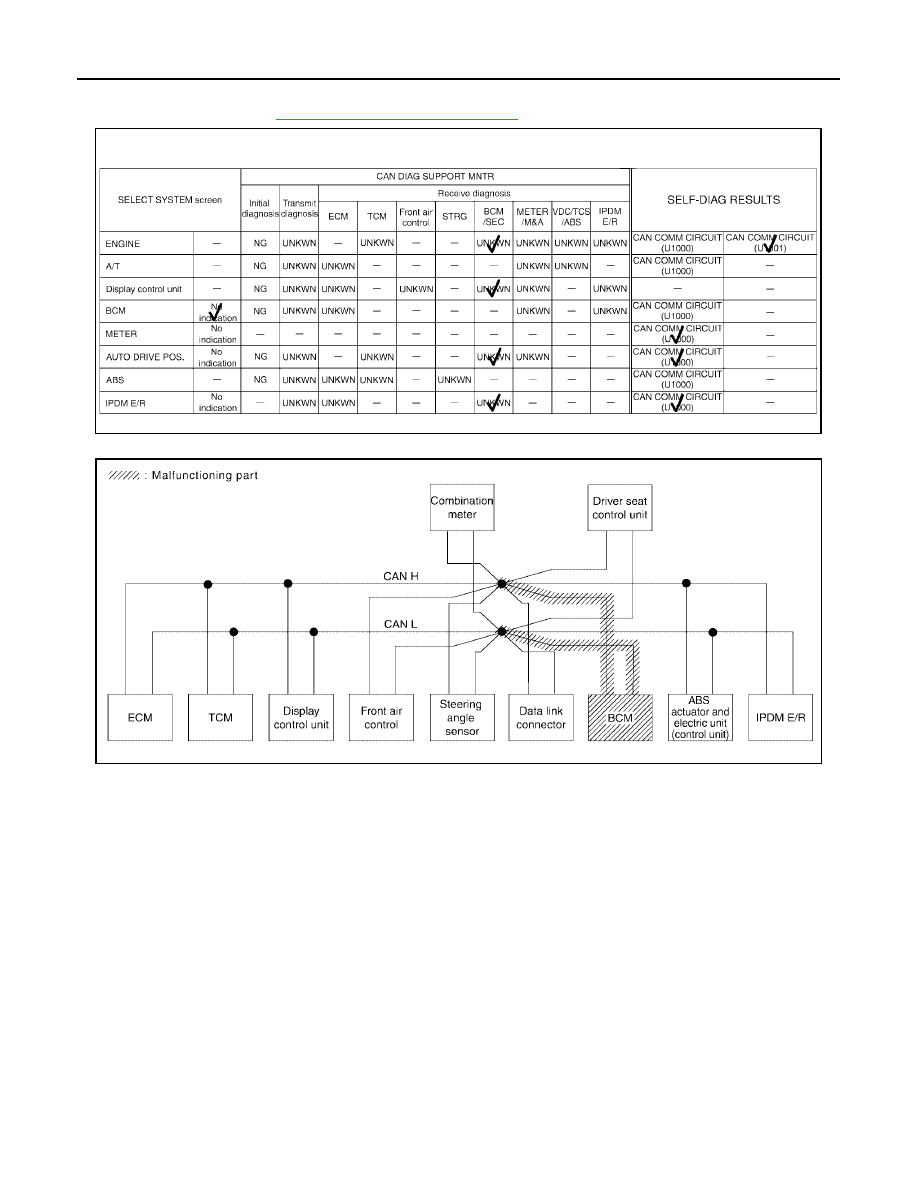

Check BCM circuit. Refer to

LAN-151, "BCM Circuit Inspection"

.

PKIB5119E

PKIB5242E

CAN SYSTEM (TYPE 4)

LAN-141

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

Case 11

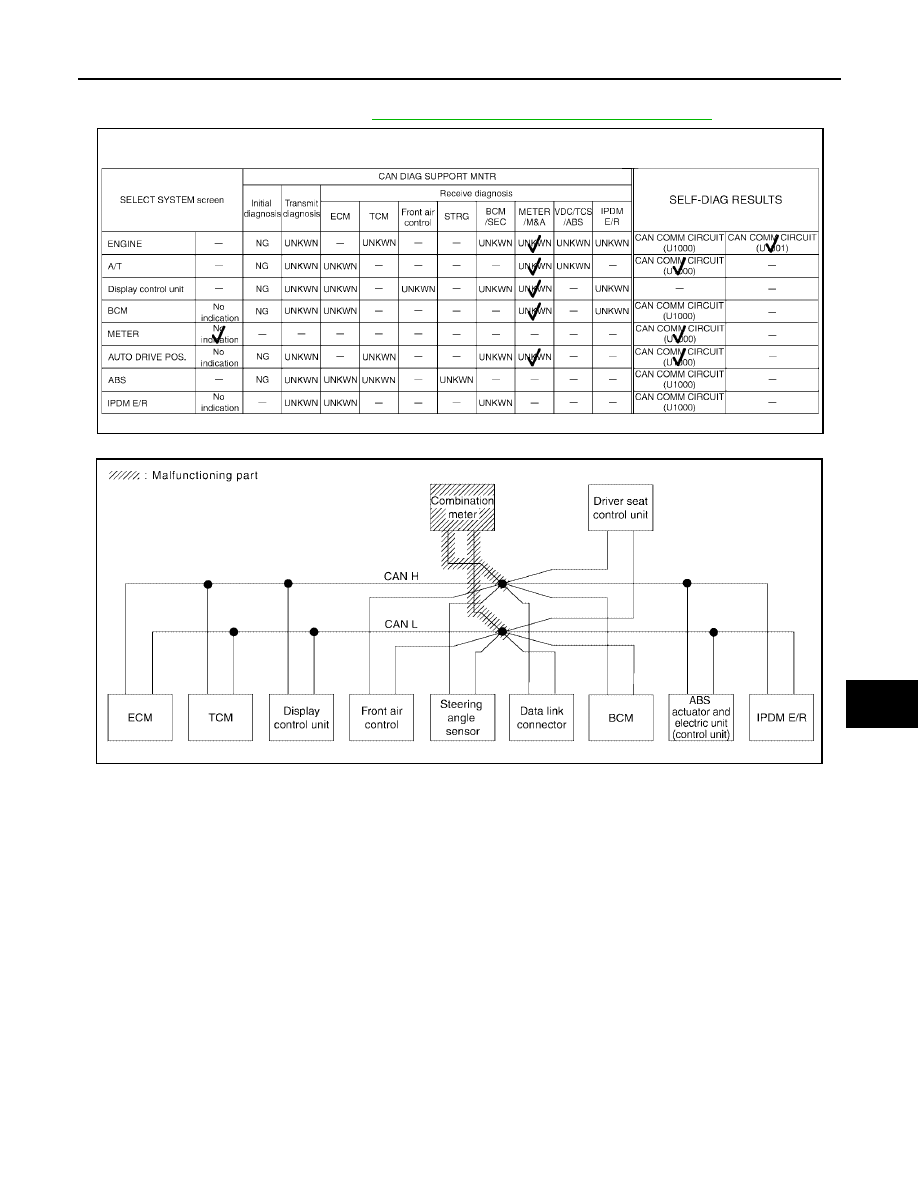

Check combination meter circuit. Refer to

LAN-151, "Combination Meter Circuit Inspection"

.

PKIB5120E

PKIB5243E

LAN-142

[CAN]

CAN SYSTEM (TYPE 4)

2005 Pathfinder

Case 12

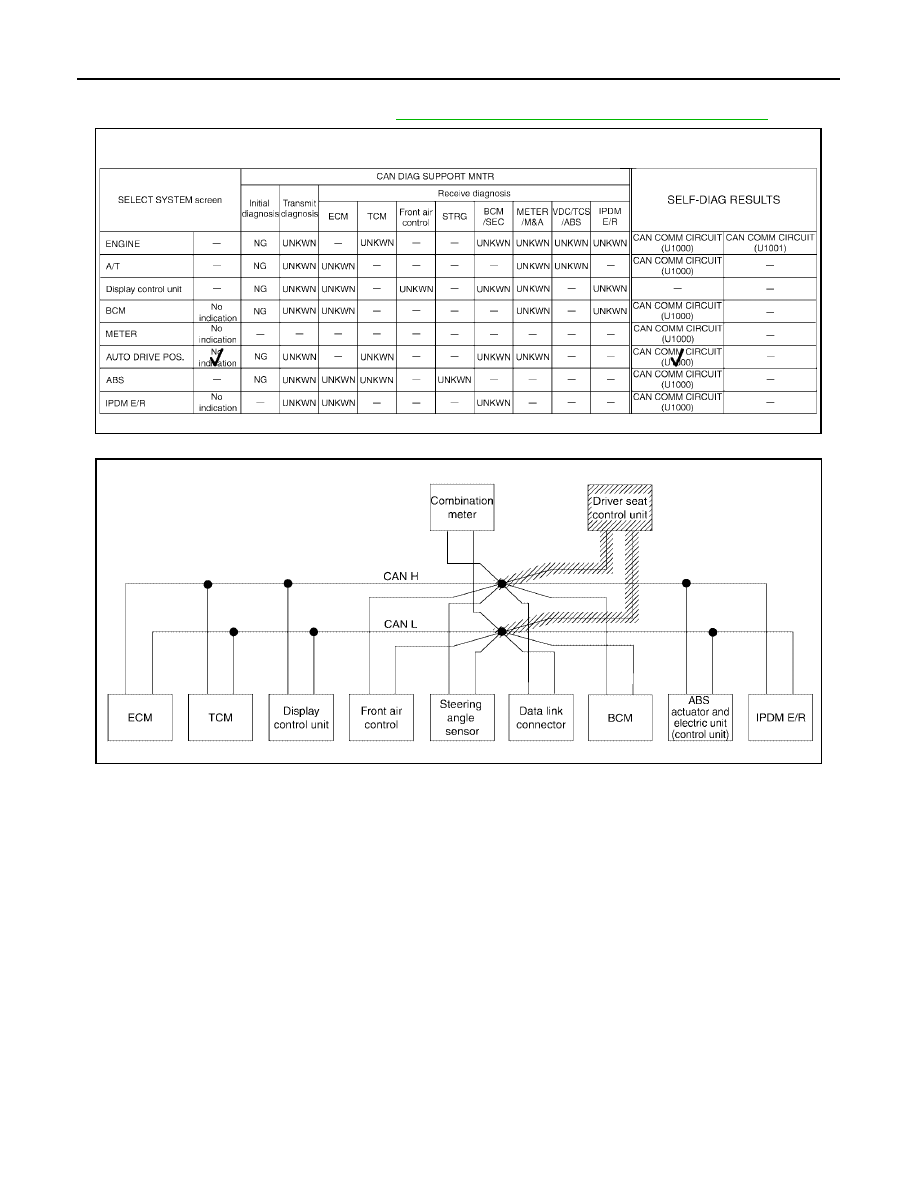

Check driver seat control unit circuit. Refer to

LAN-152, "Driver Seat Control Unit Circuit Inspection"

.

PKIB5121E

PKIB5244E

CAN SYSTEM (TYPE 4)

LAN-143

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

Case 13

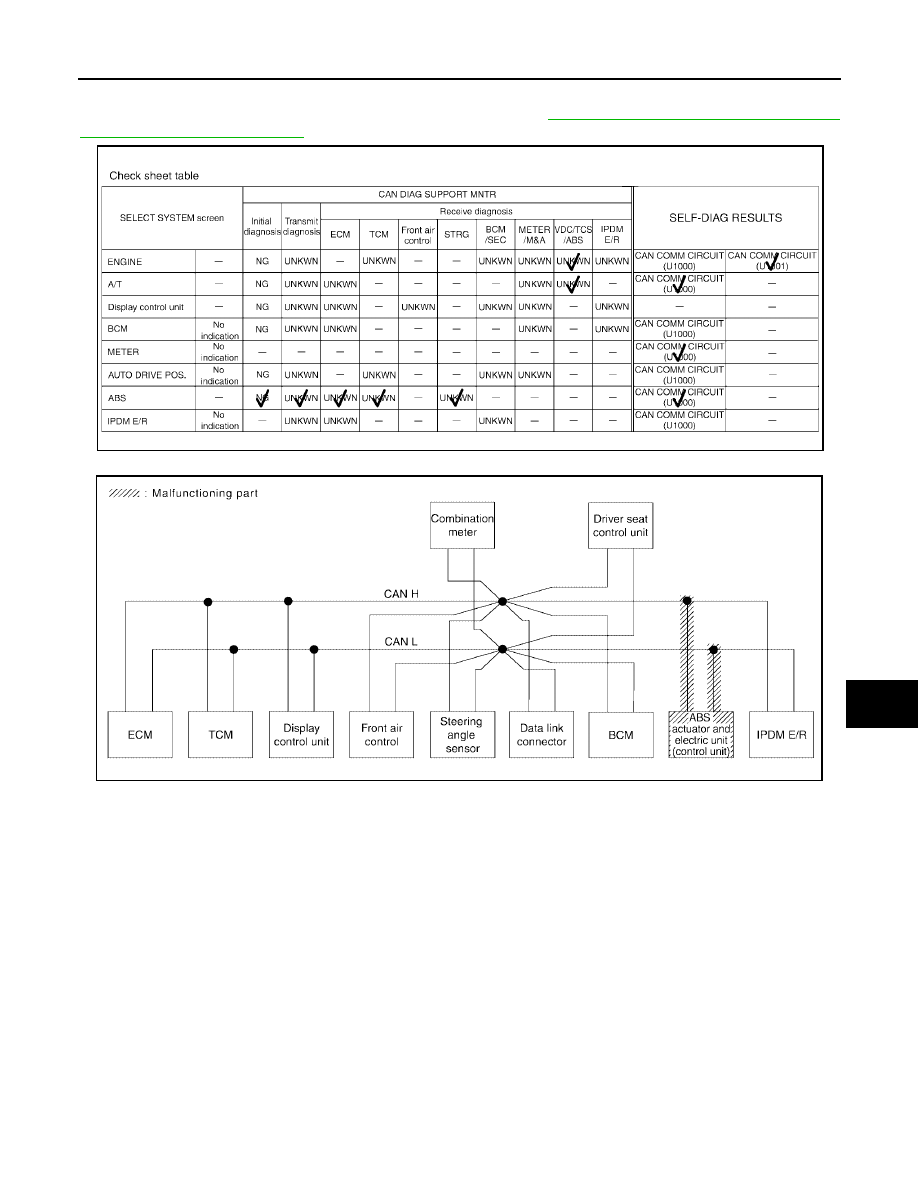

Check ABS actuator and electric unit (control unit) circuit. Refer to

LAN-152, "ABS Actuator and Electric Unit

(Control Unit) Circuit Inspection"

.

PKIB5122E

PKIB5245E

LAN-144

[CAN]

CAN SYSTEM (TYPE 4)

2005 Pathfinder

Case 14

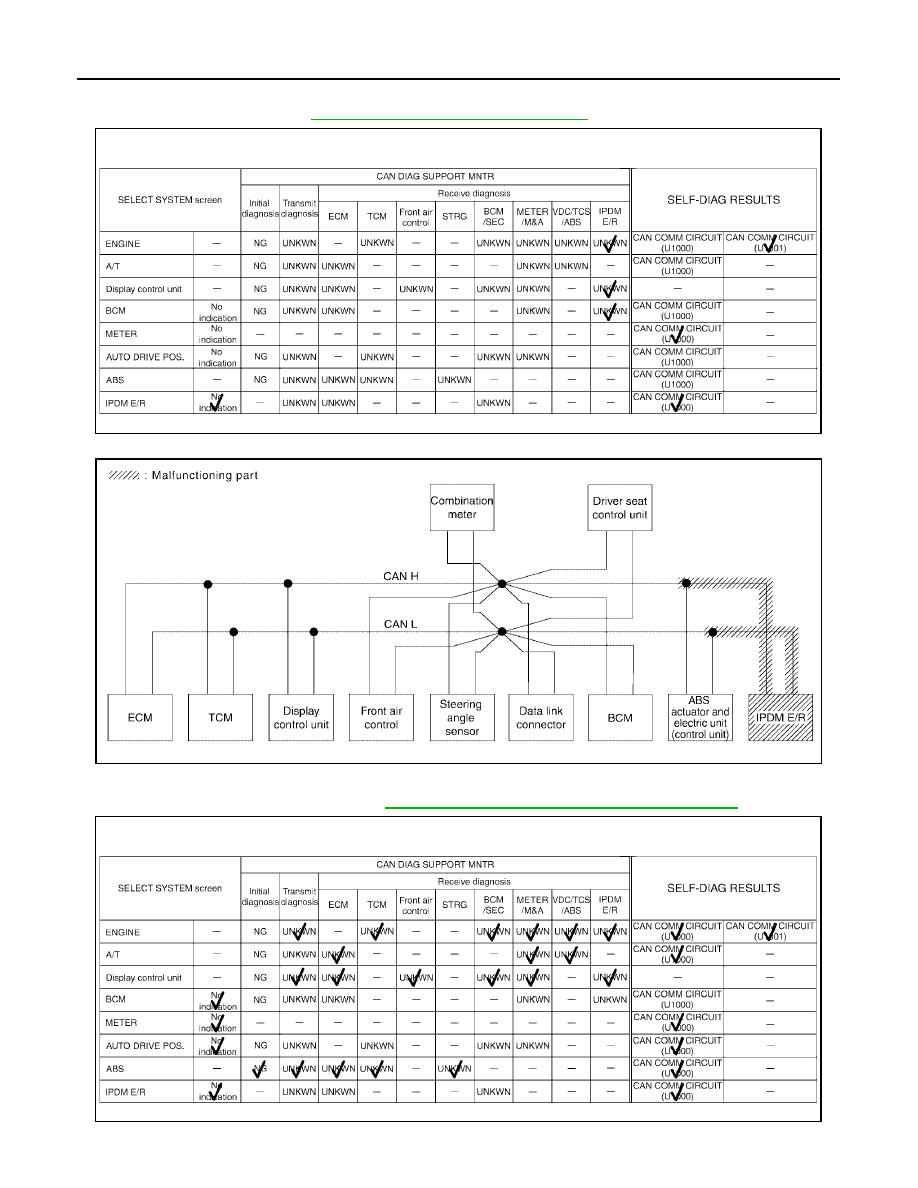

Check IPDM E/R circuit. Refer to

LAN-153, "IPDM E/R Circuit Inspection"

.

Case 15

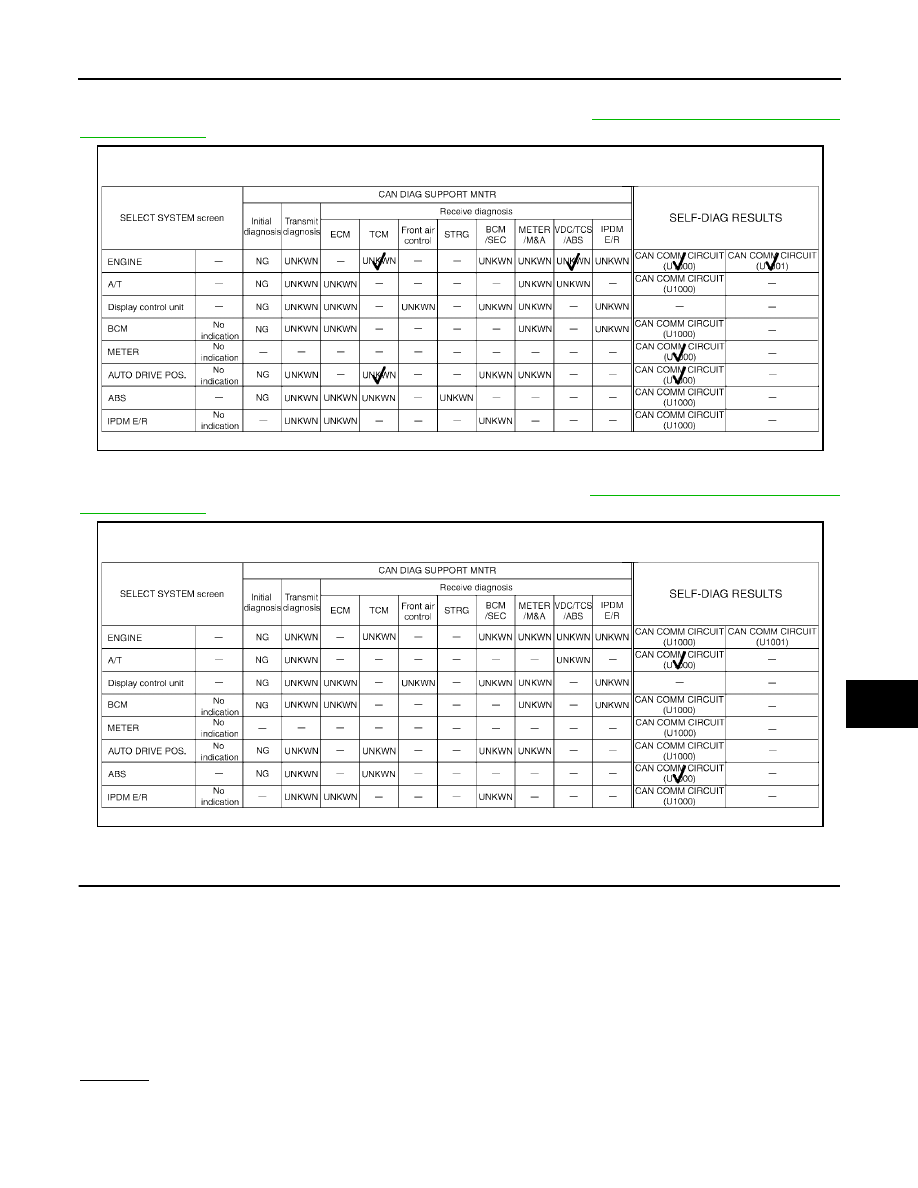

Check CAN communication circuit. Refer to

LAN-154, "CAN Communication Circuit Inspection"

.

PKIB5123E

PKIB5246E

PKIB5124E

CAN SYSTEM (TYPE 4)

LAN-145

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

Case 16

Check IPDM E/R ignition relay circuit continuously sticks “OFF”. Refer to

LAN-160, "IPDM E/R Ignition Relay

Circuit Inspection"

.

Case 17

Check IPDM E/R ignition relay circuit continuously sticks “ON”. Refer to

LAN-160, "IPDM E/R Ignition Relay

Circuit Inspection"

.

Inspection Between TCM and Display Control Unit Circuit

UKS003EK

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the battery cable from the negative terminal.

3.

Check following terminals and connectors for damage, bend and loose connection (connector side and
harness side).

–

Harness connector F14

–

Harness connector E5

–

Harness connector E152

–

Harness connector M31

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

PKIB5125E

PKIB5126E

LAN-146

[CAN]

CAN SYSTEM (TYPE 4)

2005 Pathfinder

2.

CHECK HARNESS FOR OPEN CIRCUIT

1.

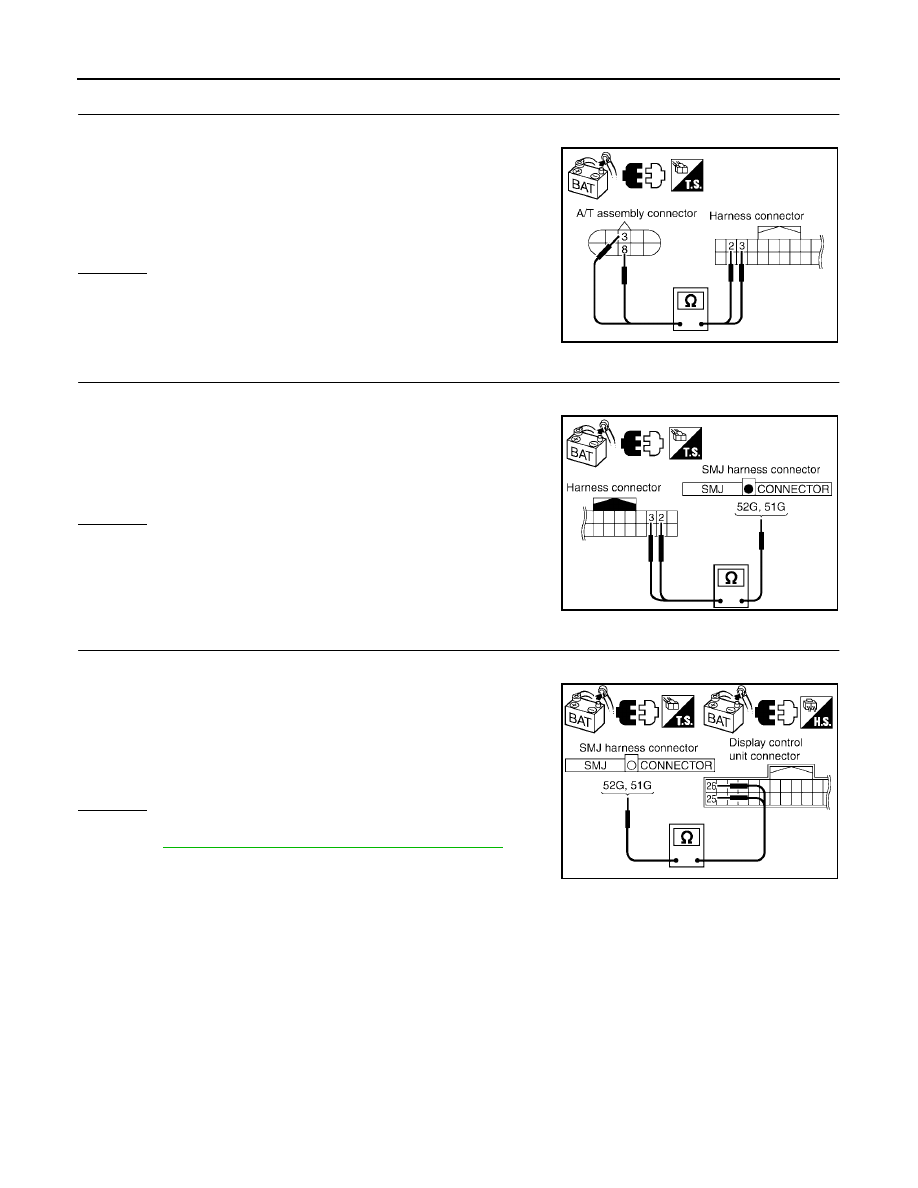

Disconnect A/T assembly connector and harness connector F14.

2.

Check continuity between A/T assembly harness connector F9
terminals 3 (L), 8 (P) and harness connector F14 terminals 2 (L),
3 (P).

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness.

3.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect harness connector E152.

2.

Check continuity between harness connector E5 terminals 2 (L),
3 (P) and harness connector E152 terminals 52G (L), 51G (P).

OK or NG

OK

>> GO TO 4.

NG

>> Repair harness.

4.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect display control unit connector.

2.

Check continuity between harness connector M31 terminals
52G (L), 51G (P) and display control unit harness connector
M95 terminals 25 (L), 26 (P).

OK or NG

OK

>> Connect all the connectors and diagnose again. Refer to

LAN-6, "TROUBLE DIAGNOSES WORK FLOW"

.

NG

>> Repair harness.

3 (L) – 2 (L)

: Continuity should exist.

8 (P) – 3 (P)

: Continuity should exist.

SKIB2808E

2 (L) – 52G (L)

: Continuity should exist.

3 (P) – 51G (P)

: Continuity should exist.

SKIB2809E

52G (L) – 25 (L)

: Continuity should exist.

51G (P) – 26 (P)

: Continuity should exist.

SKIB2810E
