CHECK SHEET RESULTS (EXAMPLE)

NOTE:
If a check mark is put on “NG” on “INITIAL DIAG (Initial diagnosis)”, replace the control unit.

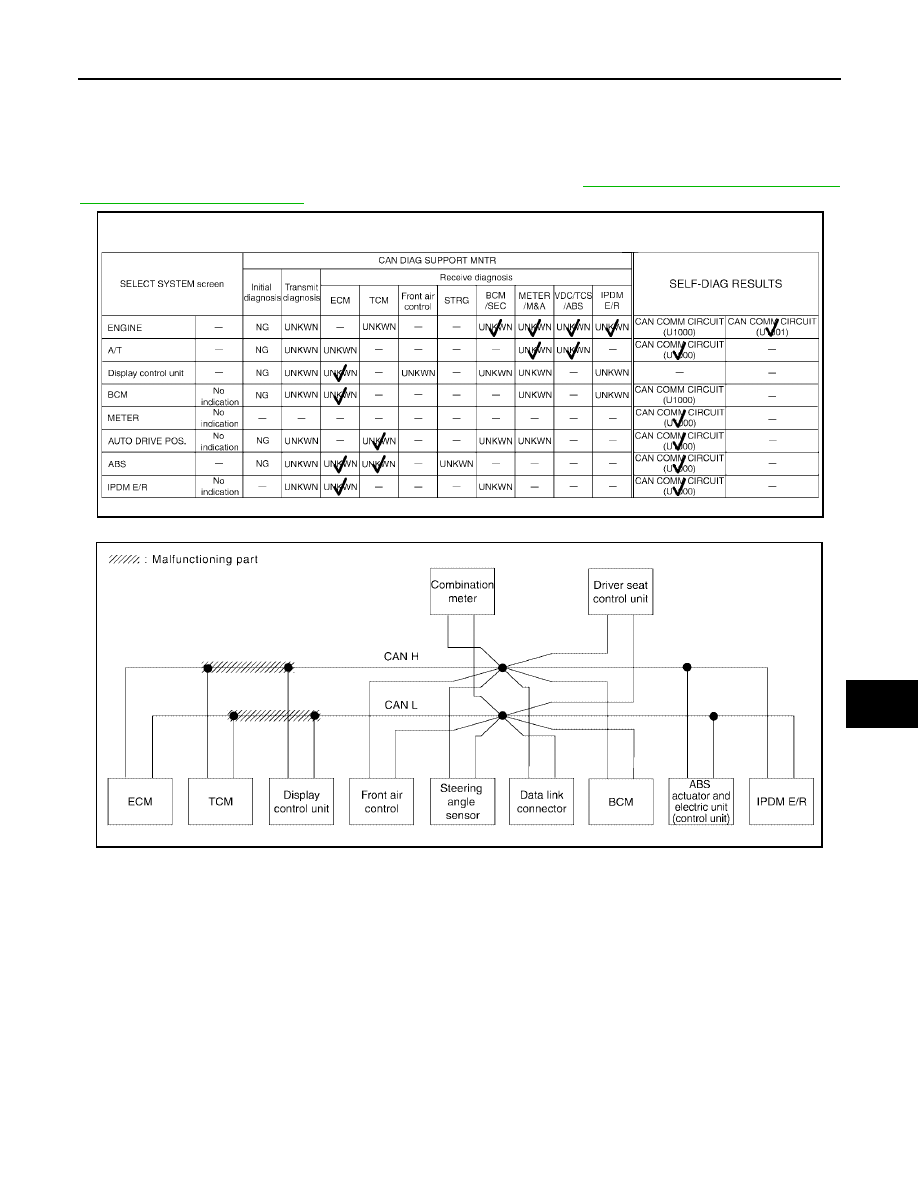

Case 1

Check harness between TCM and display control unit circuit. Refer to

LAN-145, "Inspection Between TCM

and Display Control Unit Circuit"

.

PKIB5110E

PKIB5233E

LAN-132

[CAN]

CAN SYSTEM (TYPE 4)

2005 Pathfinder

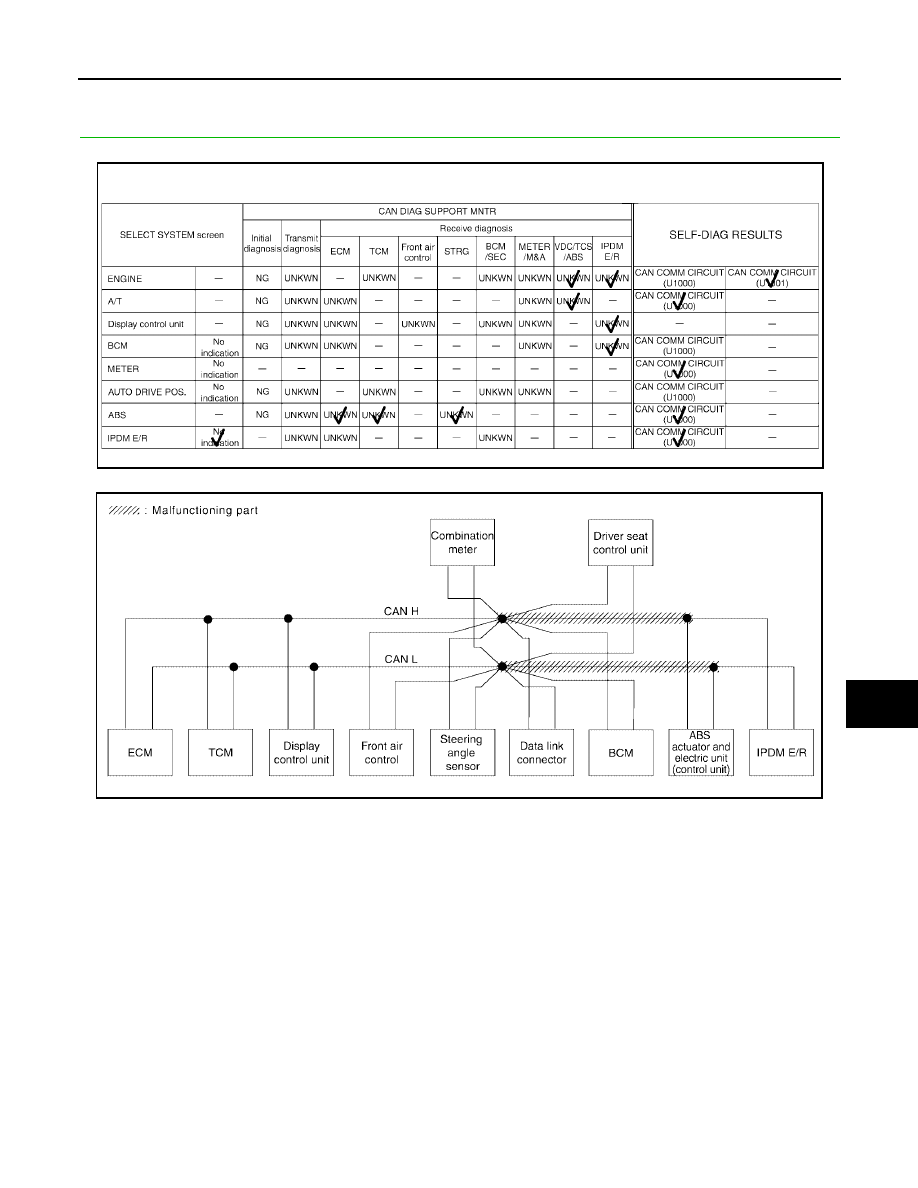

Case 2

Check harness between display control unit and data link connector circuit. Refer to

LAN-147, "Inspection

Between Display Control Unit and Data Link Connector Circuit"

.

PKIB5111E

PKIB5234E

CAN SYSTEM (TYPE 4)

LAN-133

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

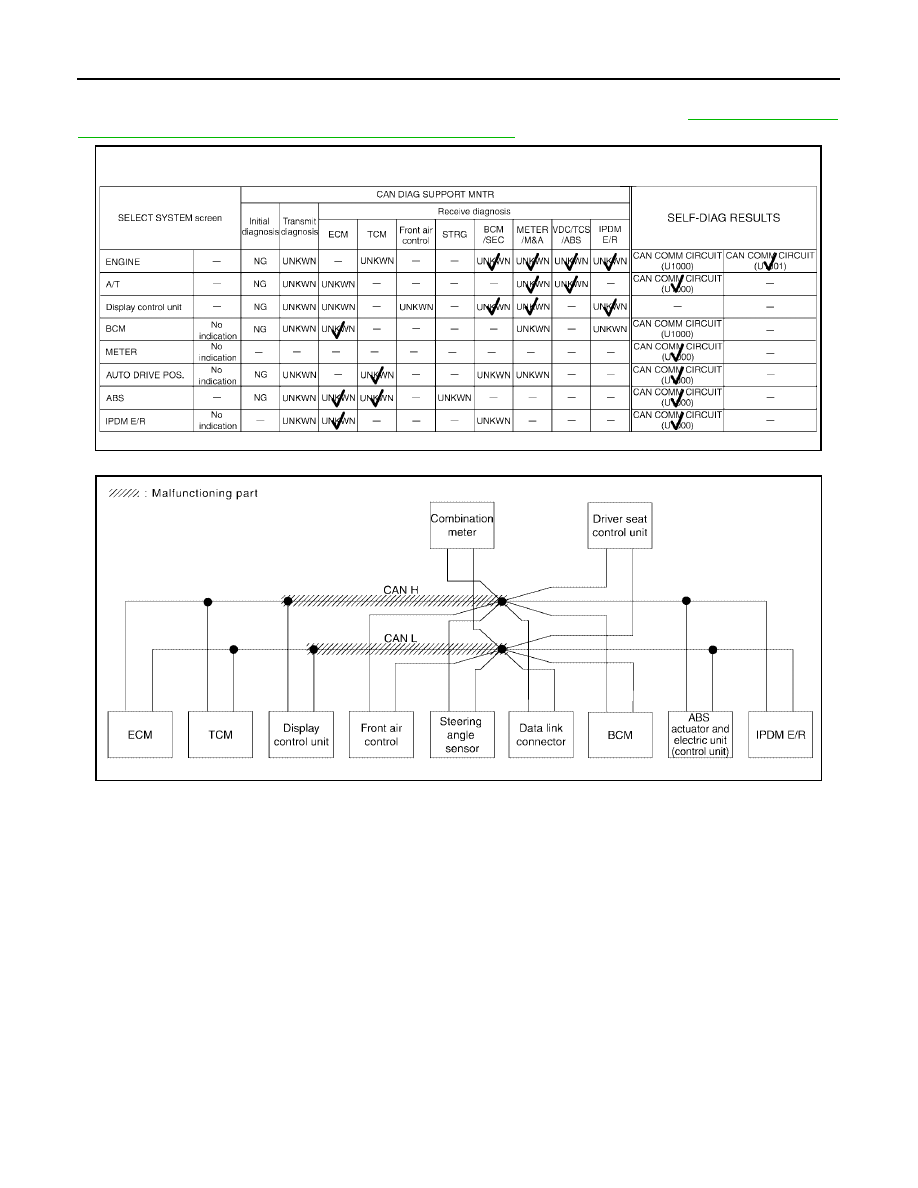

Case 3

Check harness between data link connector and ABS actuator and electric unit (control unit) circuit. Refer to

LAN-147, "Inspection Between Data Link Connector and ABS Actuator and Electric Unit (Control Unit) Circuit"

.

PKIB5112E

PKIB5235E

LAN-134

[CAN]

CAN SYSTEM (TYPE 4)

2005 Pathfinder

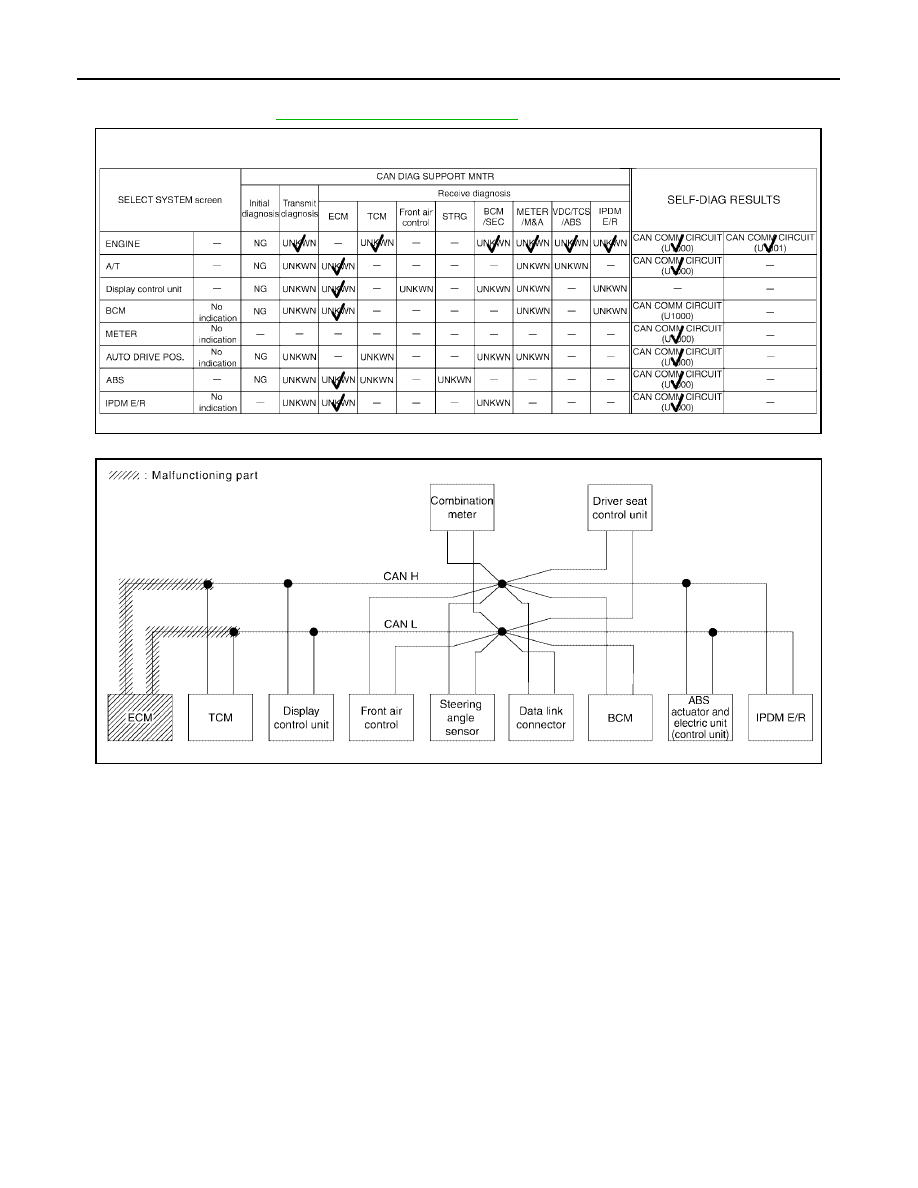

Case 4

Check ECM circuit. Refer to

LAN-148, "ECM Circuit Inspection"

.

PKIB5113E

PKIB5236E

CAN SYSTEM (TYPE 4)

LAN-135

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

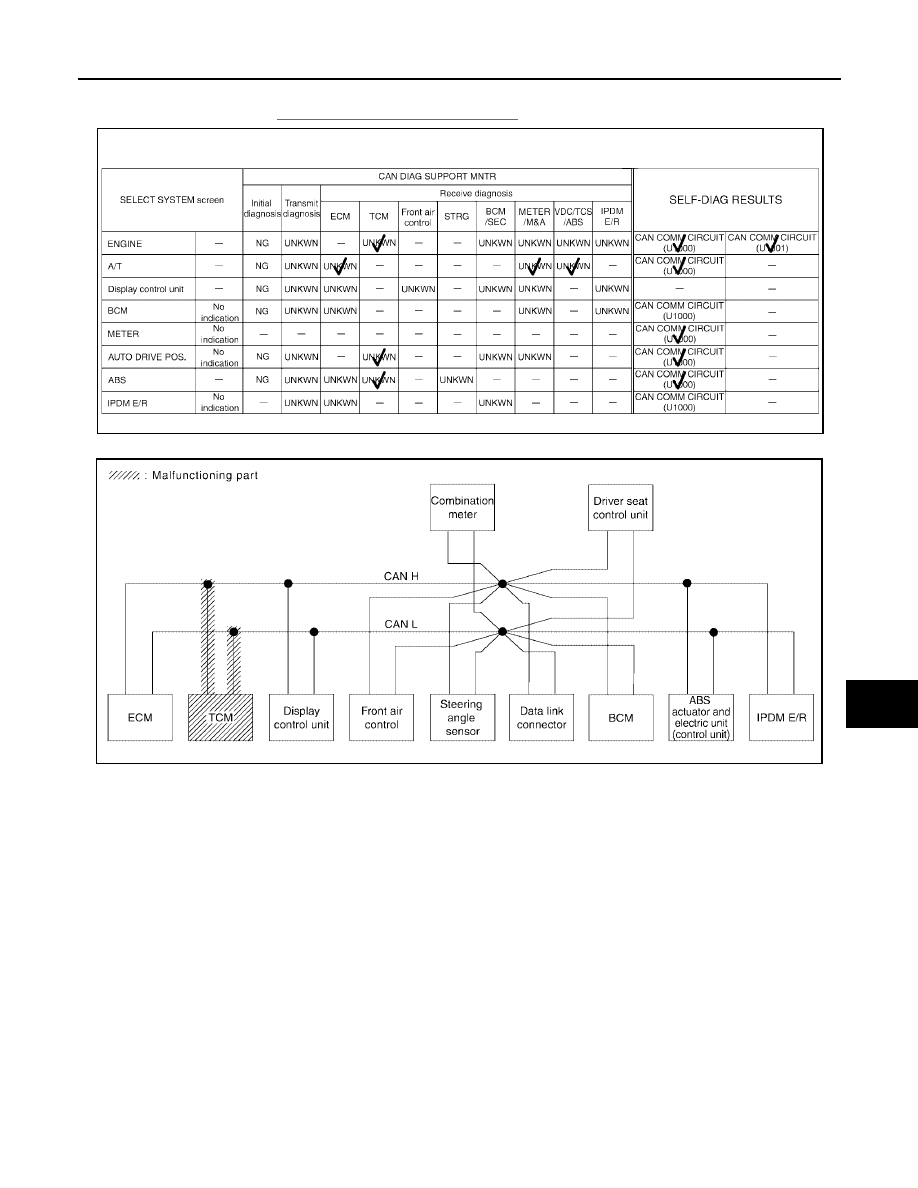

Case 5

Check TCM circuit. Refer to

LAN-148, "TCM Circuit Inspection"

.

PKIB5114E

PKIB5237E

LAN-136

[CAN]

CAN SYSTEM (TYPE 4)

2005 Pathfinder

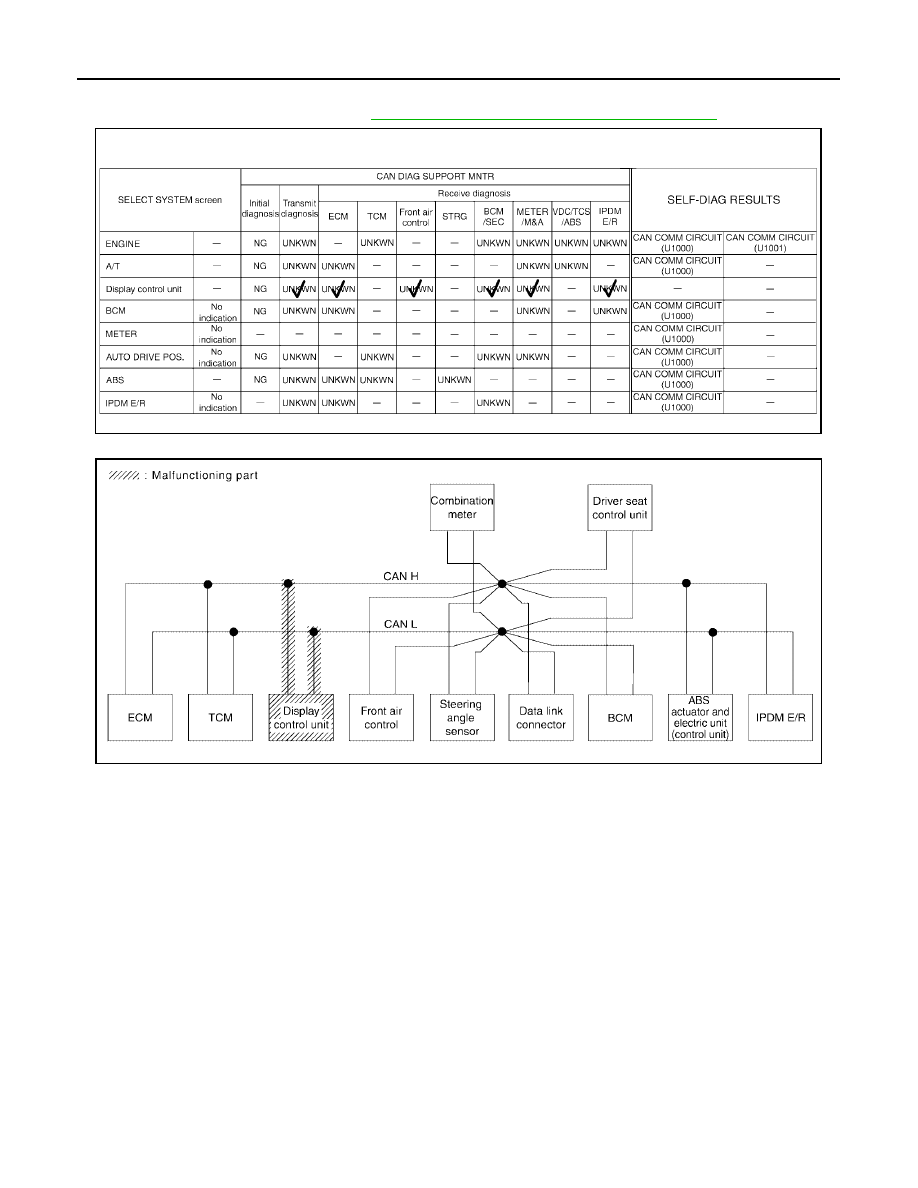

Case 6

Check display control unit circuit. Refer to

LAN-149, "Display Control Unit Circuit Inspection"

.

PKIB5115E

PKIB5238E

CAN SYSTEM (TYPE 4)

LAN-137

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

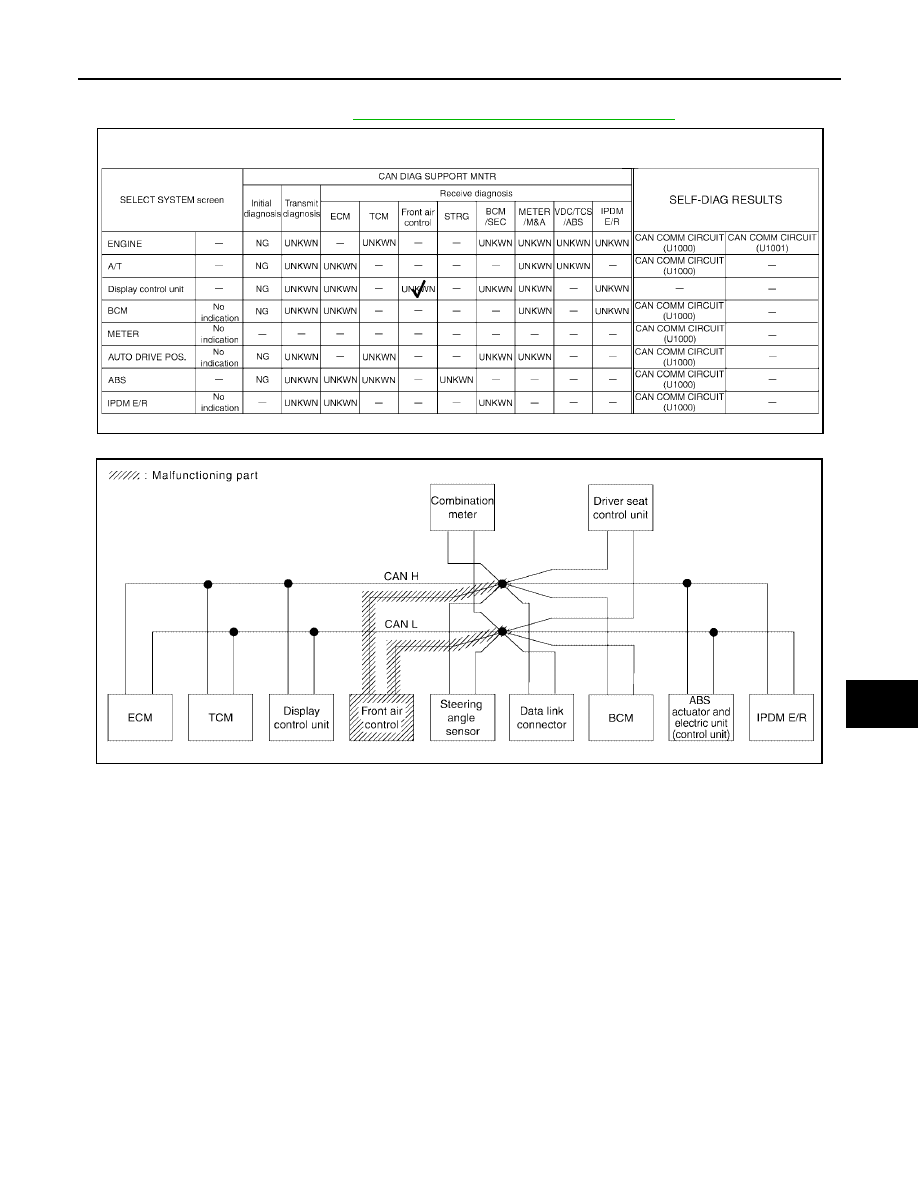

Case 7

Check Front air control circuit. Refer to

LAN-149, "Front Air Control Circuit Inspection"

.

PKIB5116E

PKIB5239E

LAN-138

[CAN]

CAN SYSTEM (TYPE 4)

2005 Pathfinder

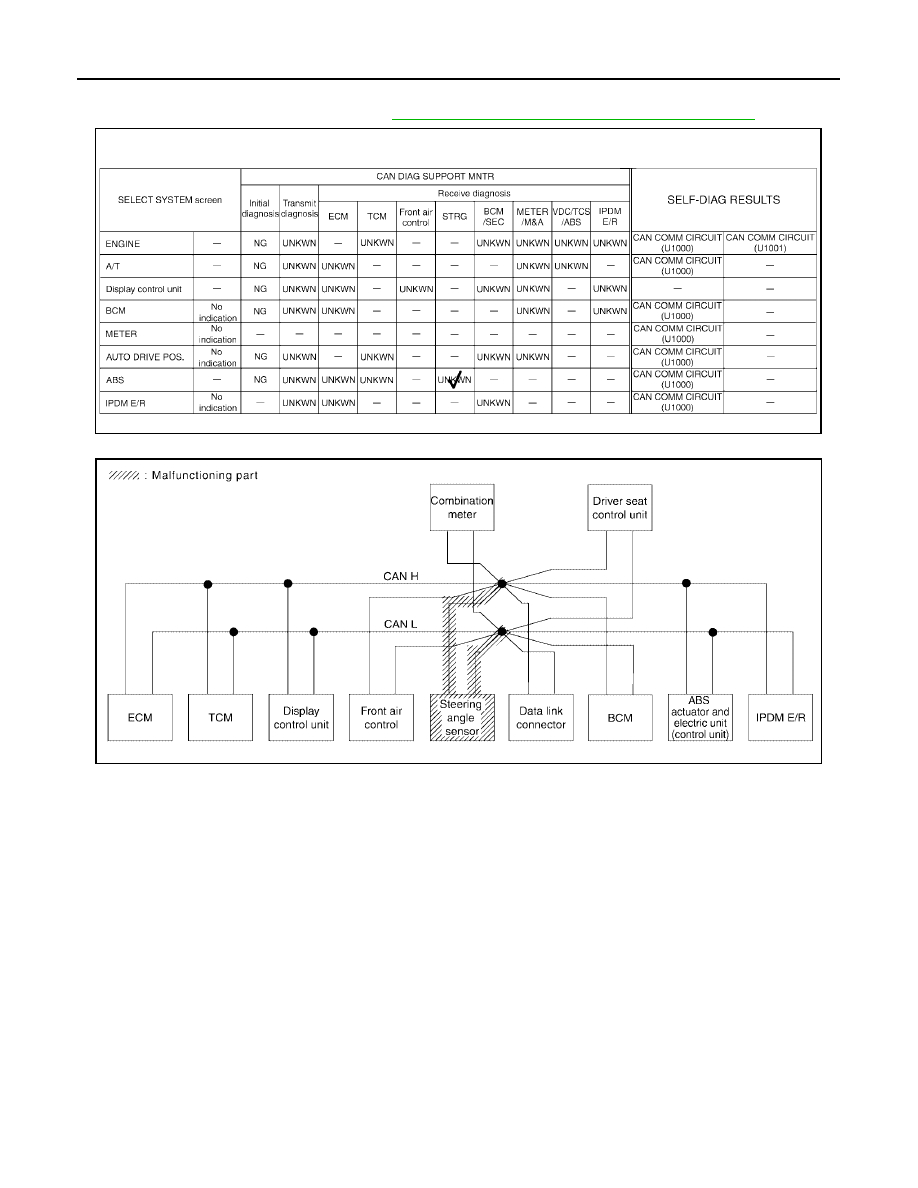

Case 8

Check steering angle sensor circuit. Refer to

LAN-150, "Steering Angle Sensor Circuit Inspection"

.

PKIB5117E

PKIB5240E
