POWER WINDOW SYSTEM

GW-31

C

D

E

F

G

H

J

K

L

M

A

B

GW

2005 Pathfinder

Trouble Diagnoses Symptom Chart

EIS0041Q

●

Check that other systems using the signal of the following systems operate normally.

BCM Power Supply and Ground Circuit Check

EIS0041R

1.

CHECK FUSES AND FUSIBLE LINK

●

Check 50A fusible link (letter g located in the fuse and fusible link box).

●

Check 10A fuses [No. 1 and 4, located in the fuse block (J/B)].

NOTE:
Refer to

GW-15, "Component Parts and Harness Connector Location"

.

OK or NG

OK

>> GO TO 2.

NG

>> If fuse is blown, be sure to eliminate cause of malfunction before installing new fuse. Refer to

PG-

3, "PRECAUTIONS"

.

Symptom

Repair order

Refer to page

None of the power windows can be operated using any switch

1. BCM power supply and ground circuit check

GW-31

2. Main power window and door lock/unlock
power supply and ground circuit check

GW-32

Front power window LH alone does not operate

1. Front power window motor LH circuit check

GW-34

2. Replace main power window and door lock/
unlock switch

EI-25

Front power window RH alone does not operate

1. Power window and door lock/unlock switch
RH power supply and ground circuit check

GW-34

2. Front power window motor RH circuit check

GW-35

Anti-pinch system does not operate normally (Front LH)

1. Door window sliding part malfunction

●

A foreign material adheres to window glass
or glass run rubber.

●

Glass run rubber wear or deformation.

●

Sash is tilted too much, or not enough.

—

2. Limit switch adjusting

GW-47

3. Limit switch circuit check front LH

GW-36

4. Encoder circuit check front LH

GW-37

Rear power window LH alone does not operate

1. Rear power window motor LH circuit check

GW-41

Rear power window RH alone does not operate

1. Rear power window motor RH circuit check

GW-42

Power window retained power operation does not operate properly

1. Check the retained power operation mode
setting.

GW-29

2. Door switch check

GW-40

3. Replace BCM.

BCS-19

GW-32

POWER WINDOW SYSTEM

2005 Pathfinder

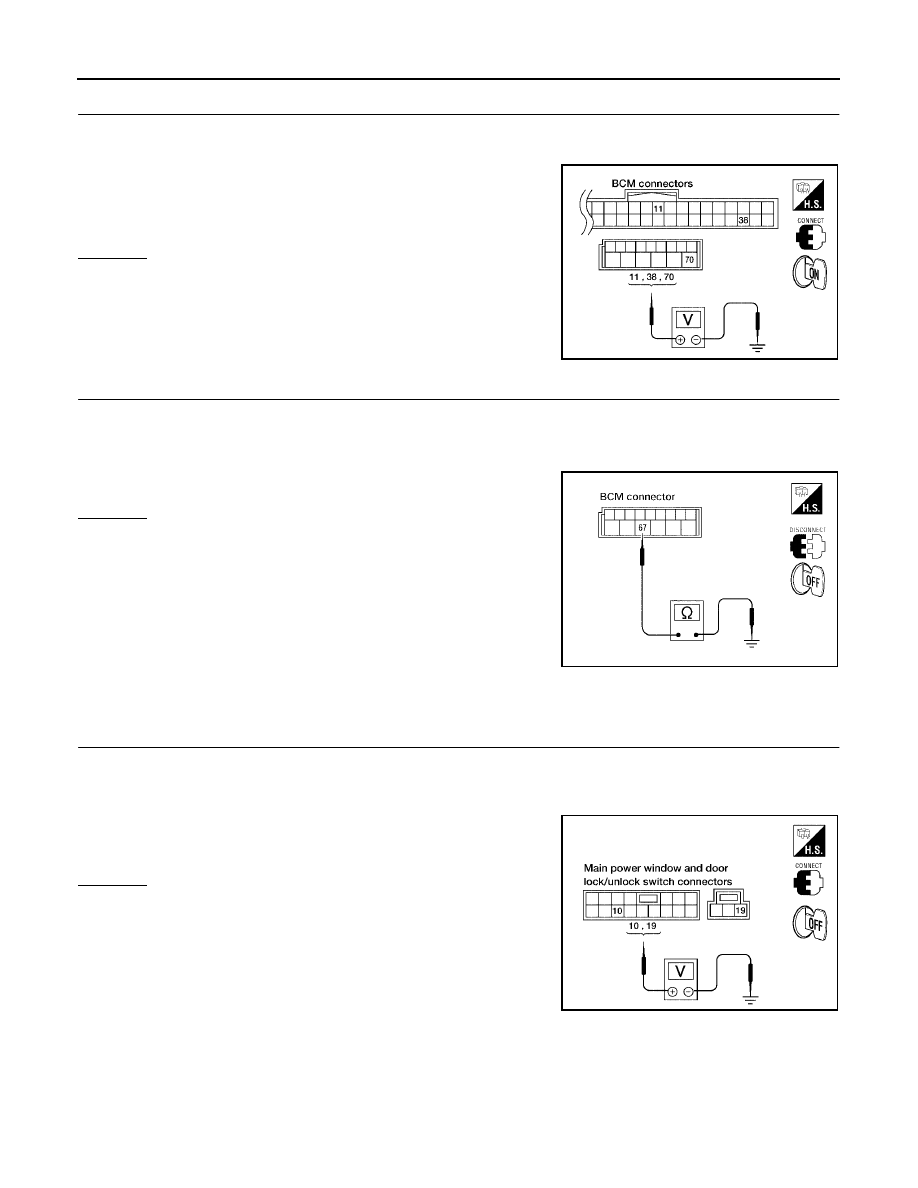

2.

CHECK POWER SUPPLY CIRCUIT

1.

Turn ignition switch ON.

2.

Check voltage between BCM connector M18, M20 terminals 11, 38, 70 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace harness.

3.

CHECK GROUND CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect BCM.

3.

Check continuity between BCM connector M20 terminal 67 and ground.

OK or NG

OK

>> Power supply and ground circuit is OK.

NG

>> Repair or replace harness.

Main Power Window and Door Lock/Unlock Switch Power Supply and Ground
Circuit Check

EIS0041S

1.

CHECK POWER SUPPLY CIRCUIT

1.

Turn ignition switch ON.

2.

Check voltage between main power window and door lock/unlock switch connector D7 terminal 10, D8
terminal 19 and ground.

OK or NG

OK

>> GO TO 2.

NG

>> GO TO 3.

11 - Ground

: Battery voltage

38 - Ground

: Battery voltage

70 - Ground

: Battery voltage

WIIA0504E

67 - Ground

: Continuity should exist.

LIIA0915E

10 - Ground

: Battery voltage

19 - Ground

: Battery voltage

LIIA0307E

POWER WINDOW SYSTEM

GW-33

C

D

E

F

G

H

J

K

L

M

A

B

GW

2005 Pathfinder

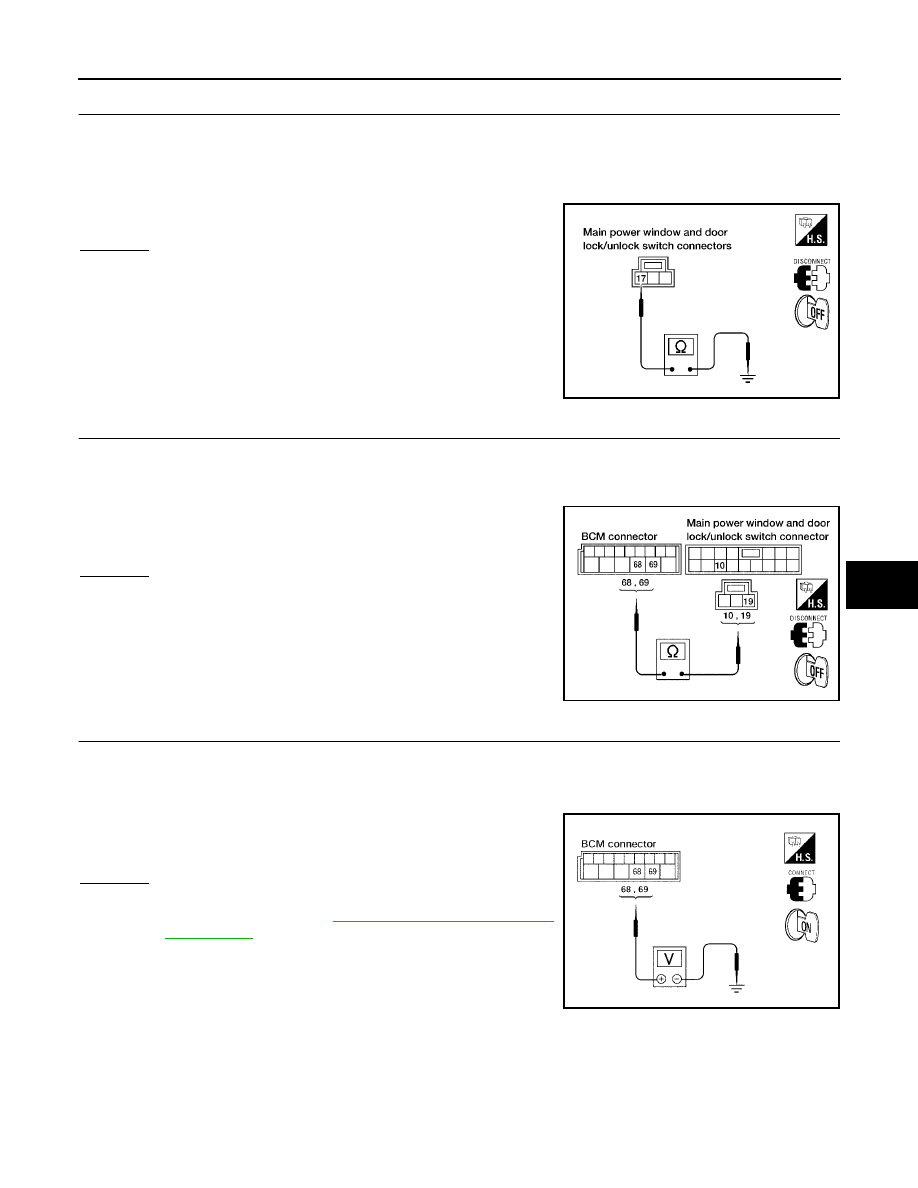

2.

CHECK GROUND CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect main power window and door lock/unlock switch.

3.

Check continuity between main power window and door lock/unlock switch connector D8 terminal 17 and
ground.

OK or NG

OK

>> Power supply and ground circuit are OK.

NG

>> Repair or replace harness.

3.

CHECK MAIN POWER WINDOW AND DOOR LOCK/UNLOCK SWITCH POWER SUPPLY CIRCUIT

1.

Disconnect BCM.

2.

Check continuity between BCM connector M20 terminals 68, 69 and main power window and door lock/
unlock switch connector D7 terminal 10 and D8 terminal 19.

OK or NG

OK

>> GO TO 4.

NG

>> Repair or replace harness.

4.

CHECK BCM OUTPUT SIGNAL

1.

Connect BCM.

2.

Turn ignition switch ON.

3.

Check voltage between BCM connector M20 terminals 68, 69 and ground.

OK or NG

OK

>> Check the condition of the harness and the connector.

NG

>> Replace BCM. Refer to

BCS-19, "Removal and Installa-

tion of BCM"

.

17 - Ground

: Continuity should exist.

LIIA1253E

68 - 10

: Continuity should exist.

69 - 19

: Continuity should exist.

WIIA0506E

68 - Ground

: Battery voltage

69 - Ground

: Battery voltage

LIIA0917E

GW-34

POWER WINDOW SYSTEM

2005 Pathfinder

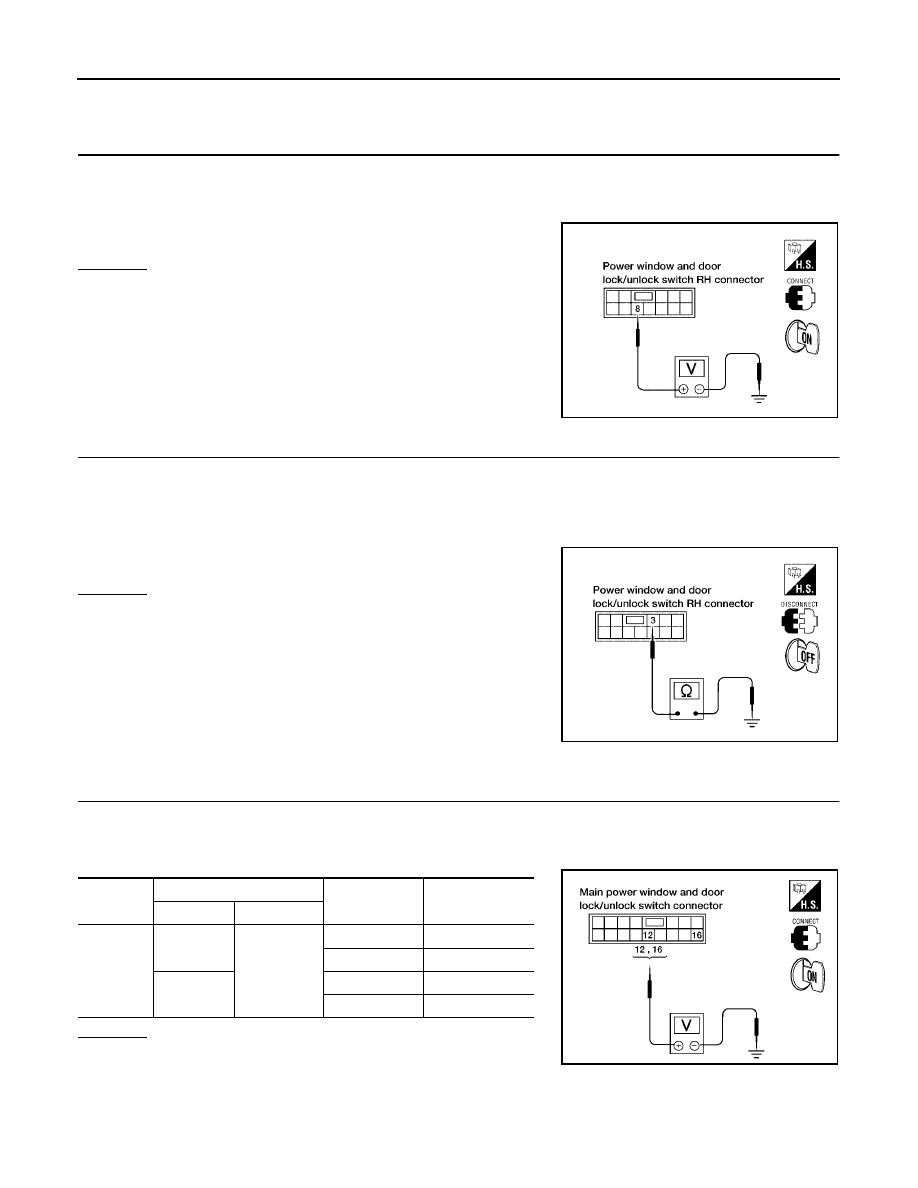

Power Window and Door Lock/Unlock Switch RH Power Supply and Ground
Circuit Check

EIS0041T

1.

CHECK POWER SUPPLY CIRCUIT

1.

Turn ignition switch ON.

2.

Check voltage between power window and door lock/unlock switch RH connector D105 terminal 8 and
ground.

OK or NG

OK

>> GO TO 2.

NG

>> Repair or replace harness.

2.

CHECK GROUND CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect front power window and door lock/unlock switch RH.

3.

Check continuity between power window and door lock/unlock switch RH connector D105 terminal 3 and
ground.

OK or NG

OK

>> Power supply and ground circuit are OK.

NG

>> Repair or replace harness.

Front Power Window Motor LH Circuit Check

EIS0041U

1.

CHECK MAIN POWER WINDOW AND DOOR LOCK/UNLOCK SWITCH OUTPUT SIGNAL

1.

Turn ignition switch ON.

2.

Check voltage between main power window and door lock/unlock switch connector D7 terminals 12, 16
and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Replace main power window and door lock/unlock

switch.

8 - Ground

: Battery voltage

LIIA1976E

3 - Ground

: Continuity should exist.

LIIA1708E

Connector

Terminals

Condition

Voltage (V)

(Approx.)

(+)

(-)

D7

12

Ground

UP

Battery voltage

DOWN

0

16

UP

0

DOWN

Battery voltage

LIIA1996E

POWER WINDOW SYSTEM

GW-35

C

D

E

F

G

H

J

K

L

M

A

B

GW

2005 Pathfinder

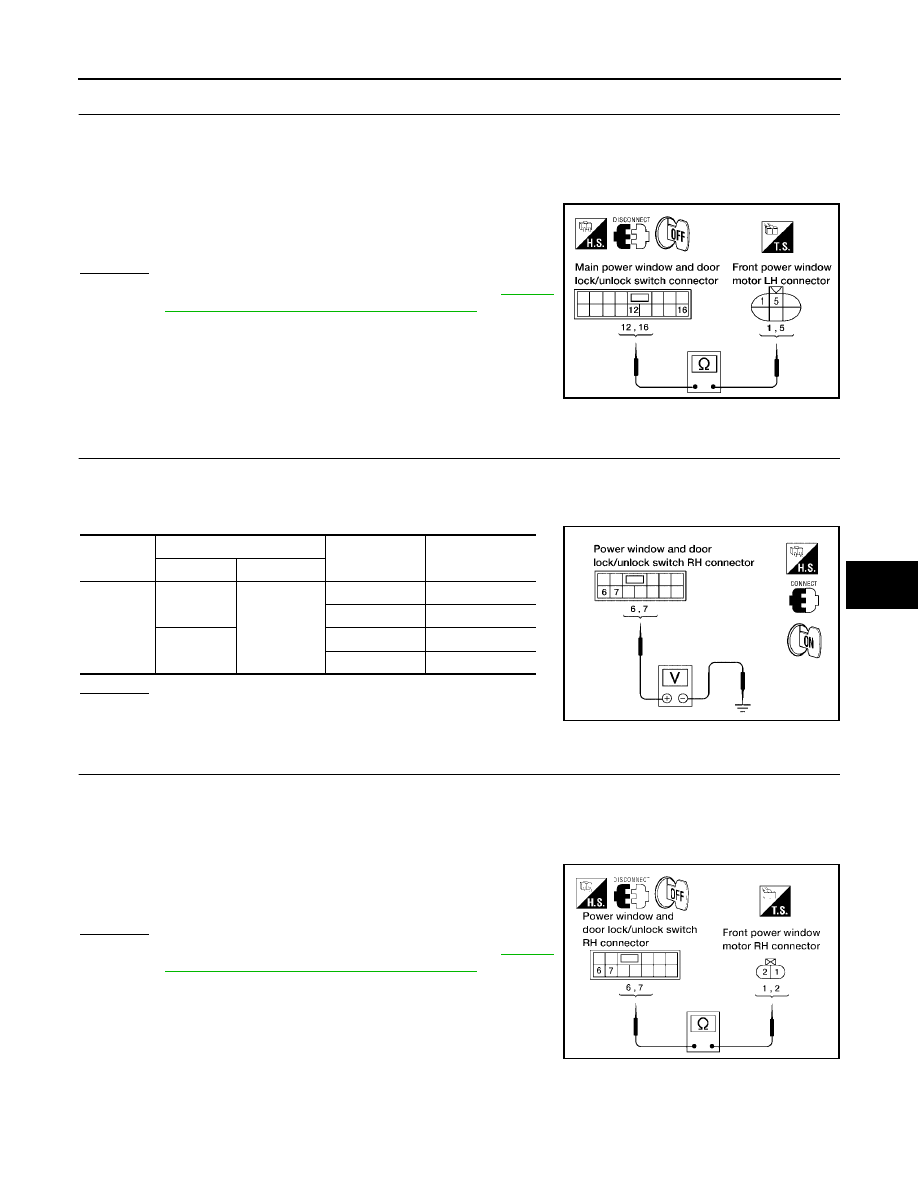

2.

CHECK POWER WINDOW MOTOR CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect main power window and door lock/unlock switch and front power window motor LH.

3.

Check continuity between main power window and door lock/unlock switch connector D7 terminals 12, 7
and front power window motor LH connector D9 terminals 1, 5.

OK or NG

OK

>> Replace front power window motor LH. Refer to

GW-44,

"FRONT DOOR GLASS AND REGULATOR"

.

NG

>> Repair or replace harness.

Front Power Window Motor RH Circuit Check

EIS0041V

1.

CHECK POWER WINDOW AND DOOR LOCK/UNLOCK SWITCH RH OUTPUT SIGNAL

1.

Turn ignition switch ON.

2.

Check voltage between power window and door lock/unlock switch RH connector D105 terminals 6, 7 and
ground.

OK or NG

OK

>> GO TO 2.

NG

>> Replace power window and door lock/unlock switch RH.

2.

CHECK FRONT POWER WINDOW MOTOR RH CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect front power window motor RH and power window and door lock/unlock switch RH.

3.

Check continuity between power window and door lock/unlock switch RH connector D105 terminals 6, 7
and front power window motor RH connector D104 terminals 1, 2.

OK or NG

OK

>> Replace front power window motor RH. Refer to

GW-44,

"FRONT DOOR GLASS AND REGULATOR"

.

NG

>> Repair or replace harness.

12 - 5

: Continuity should exist.

16 - 1

: Continuity should exist.

LIIA1997E

Connector

Terminals

Condition

Voltage (V)

(Approx.)

(+)

(-)

D105

7

Ground

UP

0

DOWN

Battery voltage

6

UP

Battery voltage

DOWN

0

LIIA1977E

7 - 2

: Continuity should exist.

6 - 1

: Continuity should exist.

LIIA1978E

GW-36

POWER WINDOW SYSTEM

2005 Pathfinder

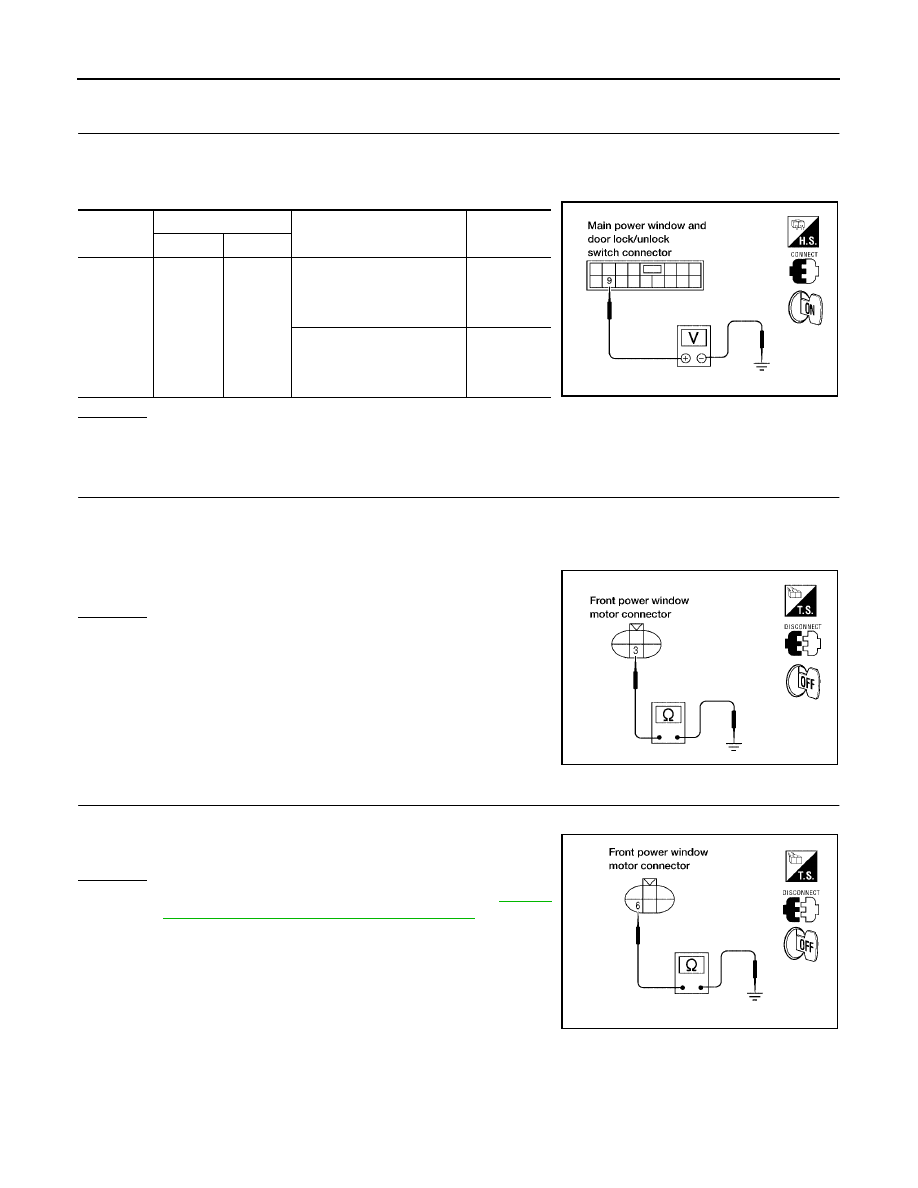

Limit Switch Circuit Check Front LH

EIS0062S

1.

CHECK MAIN POWER WINDOW AND DOOR LOCK/UNLOCK SWITCH LIMIT SIGNAL

1.

Turn ignition switch ON.

2.

Check voltage between main power window and door lock/unlock switch connector D7 terminal 9 and
ground.

OK or NG

OK

>> Limit switch circuit is OK.

NG

>> GO TO 2.

2.

CHECK FRONT POWER WINDOW MOTOR LH LIMIT SIGNAL

1.

Turn ignition switch OFF.

2.

Disconnect front power window motor LH.

3.

Check continuity between front power window motor LH connector D9 terminal 3 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 5.

3.

CHECK LIMIT SWITCH GROUND CIRCUIT

Check continuity between front power window motor LH connector D9 terminal 6 and ground.

OK or NG

OK

>> Replace front power window motor LH. Refer to

GW-44,

"FRONT DOOR GLASS AND REGULATOR"

.

NG

>> GO TO 4.

Connector

Terminals

Condition

Voltage (V)

(Approx.)

(+)

(-)

D7

9

Ground

Driver side door window is
between fully-open and just
before fully-closed position
(ON)

0

Driver side door window is
between just before fully-
closed position and fully-
closed position (OFF)

5

LIIA0339E

3 - Ground

: Continuity should exist.

LIIA2029E

6 - Ground

: Continuity should exist.

LIIA0923E

POWER WINDOW SYSTEM

GW-37

C

D

E

F

G

H

J

K

L

M

A

B

GW

2005 Pathfinder

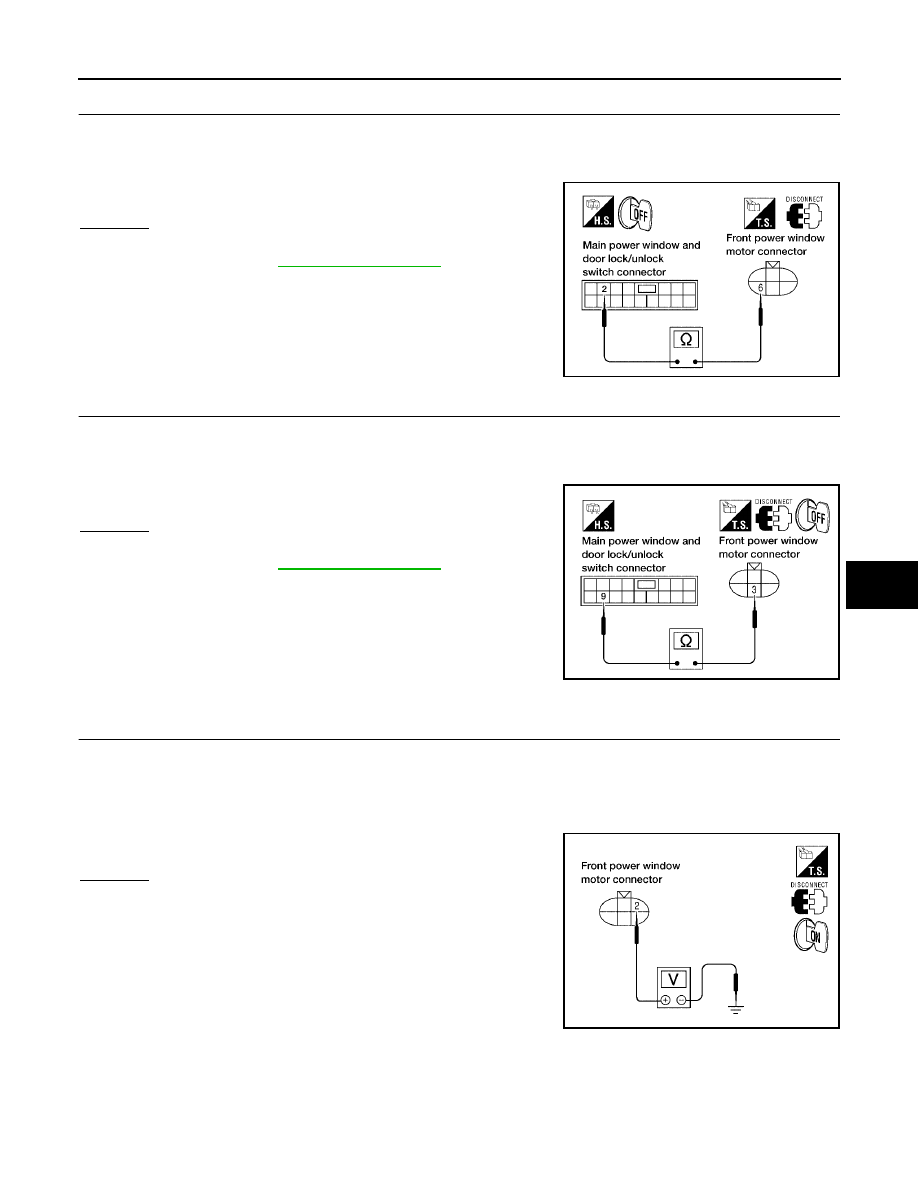

4.

CHECK HARNESS CONTINUITY

1.

Disconnect main power window and door lock/unlock switch.

2.

Check continuity between front power window motor LH connector D9 terminal 6 and main power window
and door lock/unlock switch connector D7 terminal 2.

OK or NG

OK

>> Replace main power window and door lock/unlock

switch. Refer to

EI-25, "FRONT DOOR"

.

NG

>> Repair or replace harness.

5.

CHECK HARNESS CONTINUITY

1.

Disconnect main power window and door lock/unlock switch.

2.

Check continuity between front power window motor LH connector D9 terminal 3 and main power window
and door lock/unlock switch connector D7 terminal 9.

OK or NG

OK

>> Replace main power window and door lock/unlock

switch. Refer to

EI-25, "FRONT DOOR"

.

NG

>> Repair or replace harness.

Encoder Circuit Check Front LH

EIS0062T

1.

CHECK FRONT POWER WINDOW MOTOR LH POWER SUPPLY

1.

Turn ignition switch OFF.

2.

Disconnect front power window motor LH.

3.

Turn ignition switch ON.

4.

Check voltage between front power window motor LH connector D9 terminal 2 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 2.

6 - 2

: Continuity should exist.

WIIA0511E

3 - 9

: Continuity should exist.

LIIA2031E

2 - Ground

: Approx. 10V

LIIA2032E

GW-38

POWER WINDOW SYSTEM

2005 Pathfinder

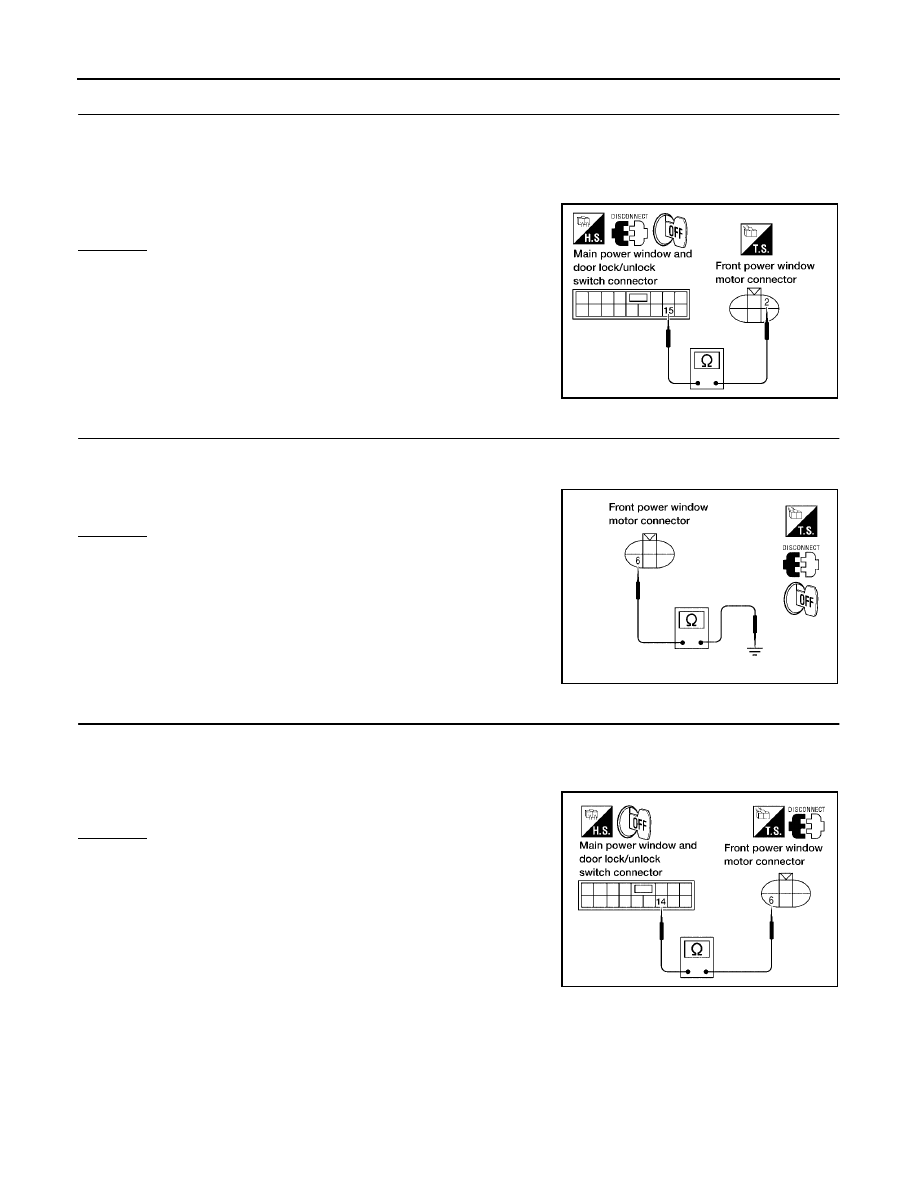

2.

CHECK HARNESS CONTINUITY

1.

Turn ignition switch OFF.

2.

Disconnect main power window and door lock/unlock switch.

3.

Check continuity between front power window motor LH connector D9 terminal 2 and main power window
and door lock/unlock switch connector D7 terminal 15.

OK or NG

OK

>> Replace main power window and door lock/unlock

switch.

NG

>> Repair or replace harness.

3.

CHECK ENCODER GROUND

1.

Turn ignition switch OFF.

2.

Check continuity between front power window motor LH connector D9 terminal 6 and ground.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 4.

4.

CHECK ENCODER GROUND CIRCUIT

1.

Disconnect main power window and door lock/unlock switch.

2.

Check continuity between front power window motor LH connector D9 terminal 6 and main power window
and door lock/unlock switch connector D7 terminal 2.

OK or NG

OK

>> Replace main power window and door lock/unlock

switch.

NG

>> Repair or replace harness.

2 - 15

: Continuity should exist.

LIIA2033E

6 - Ground

: Continuity should exist.

LIIA0923E

6 - 2

: Continuity should exist.

WIIA0510E
