POWER WINDOW SYSTEM

GW-39

C

D

E

F

G

H

J

K

L

M

A

B

GW

2005 Pathfinder

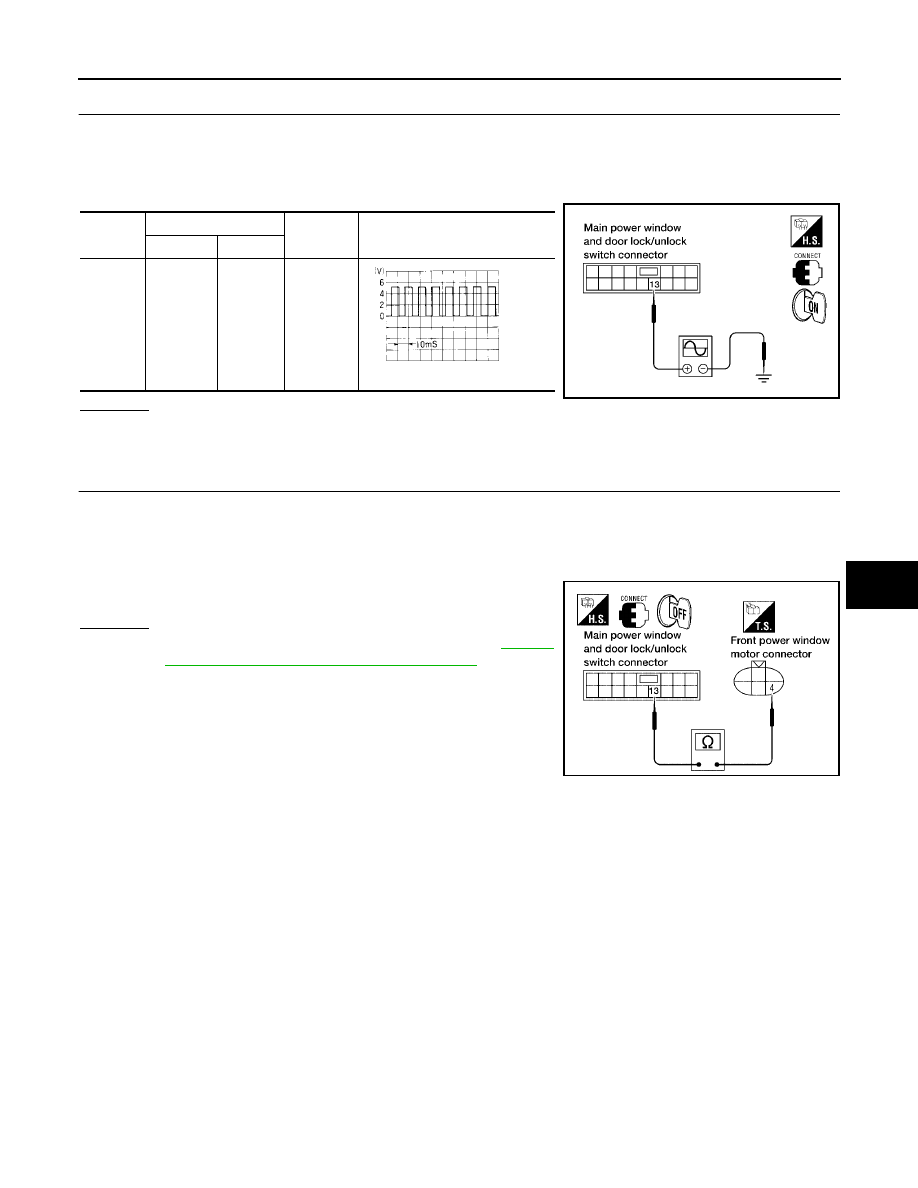

5.

CHECK ENCODER SIGNAL

1.

Connect front power window motor LH.

2.

Turn ignition switch ON.

3.

Check the signal between main power window and door lock/unlock switch connector and ground with
oscilloscope.

OK or NG

OK

>> Replace main power window and door lock/unlock switch.

NG

>> GO TO 6.

6.

CHECK ENCODER CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect front power window motor LH and main power window and door lock/unlock switch.

3.

Check continuity between front power window motor LH connector D9 terminal 4 and main power window
and door lock/unlock switch connector D7 terminal 13.

OK or NG

OK

>> Replace front power window motor LH. Refer to

GW-44,

"FRONT DOOR GLASS AND REGULATOR"

.

NG

>> Repair or replace harness.

Connec-

tor

Terminals

Condition

Signal

(+)

(-)

D7

13

Ground

Opening

LIIA0364E

OCC3383D

4 - 13

: Continuity should exist.

LIIA2034E

GW-40

POWER WINDOW SYSTEM

2005 Pathfinder

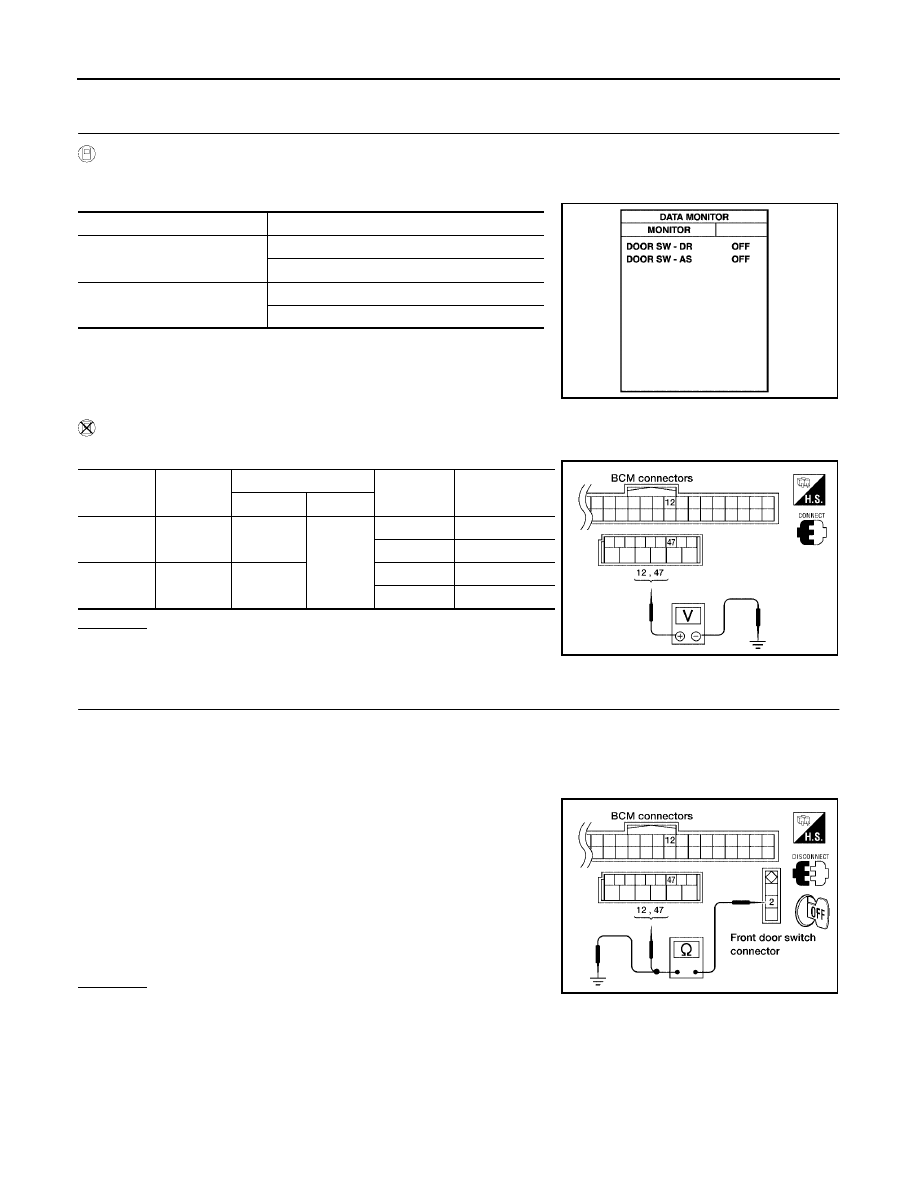

Door Switch Check

EIS00420

1.

CHECK FRONT DOOR SWITCH INPUT SIGNAL

With CONSULT-II

Check front door switches (“DOOR SW-DR” and “DOOR SW-AS” ) in “DATA MONITOR” mode with CON-
SULT-II.

Without CONSULT-II

Check voltage between BCM connector and ground.

OK or NG

OK

>> Front door switch is OK.

NG

>> GO TO 2.

2.

CHECK FRONT DOOR SWITCH CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect front door switch LH or RH and BCM.

3.

Check continuity between front door switch connector B8 (LH) or B108 (RH) terminal 2 and BCM connec-
tor M19 terminal 47 (LH) or connector M18 terminal 12 (RH).

4.

Check continuity between front door switch connector B8 (LH)
or B108 (RH) terminal 2 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace harness.

Monitor item

Condition

DOOR SW-DR

OPEN

: ON

CLOSE

: OFF

DOOR SW-AS

OPEN

: ON

CLOSE

: OFF

PIIA2464E

Item

Connector

Terminals

Condition

Voltage (V)

(Approx.)

(+)

(-)

Front RH

M18

12

Ground

OPEN

0

CLOSE

Battery voltage

Front LH

M19

47

OPEN

0

CLOSE

Battery voltage

LIIA0946E

Front LH

2 - 47

: Continuity should exist.

Front RH

2 - 12

: Continuity should exist.

2 - Ground

: Continuity should not exist.

LIIA0947E

POWER WINDOW SYSTEM

GW-41

C

D

E

F

G

H

J

K

L

M

A

B

GW

2005 Pathfinder

3.

CHECK DOOR SWITCH

1.

Disconnect front door switch LH or RH.

2.

Check continuity between each front door switch terminal 2 and body ground part of front door switch.

OK or NG

OK

>> Replace BCM. Refer to

BCS-19, "Removal and Installa-

tion of BCM"

.

NG

>> Replace malfunctioning front door switch.

Rear Power Window Motor LH Circuit Check

EIS00423

1.

CHECK REAR POWER WINDOW SWITCH LH OUTPUT SIGNAL

1.

Turn ignition switch OFF.

2.

Disconnect rear power window motor LH.

3.

Turn ignition switch ON.

4.

Check voltage between rear power window motor LH connector D204 terminal 1, 2 and ground.

OK or NG

OK

>> Replace rear power window motor LH. Refer to

GW-48,

"REAR DOOR GLASS AND REGULATOR"

.

NG

>> GO TO 2.

2.

CHECK REAR POWER WINDOW MOTOR LH CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect rear power window switch LH.

3.

Check continuity between rear power window switch LH connector D203 terminal 6, 7 and rear power win-
dow motor LH connector D204 terminal 1, 2.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace harness.

Terminal

Door switch

Continuity

2

Body ground part

of front door

switch

Pushed

No

Released

Yes

LIIA0948E

Connector

Terminals

Condition

Voltage (V)

(Approx.)

(+)

(-)

D204

1

Ground

UP

Battery voltage

DOWN

0

2

UP

0

DOWN

Battery voltage

LIIA1751E

6 - 1

: Continuity should exist.

7 - 2

: Continuity should exist.

LIIA2046E

GW-42

POWER WINDOW SYSTEM

2005 Pathfinder

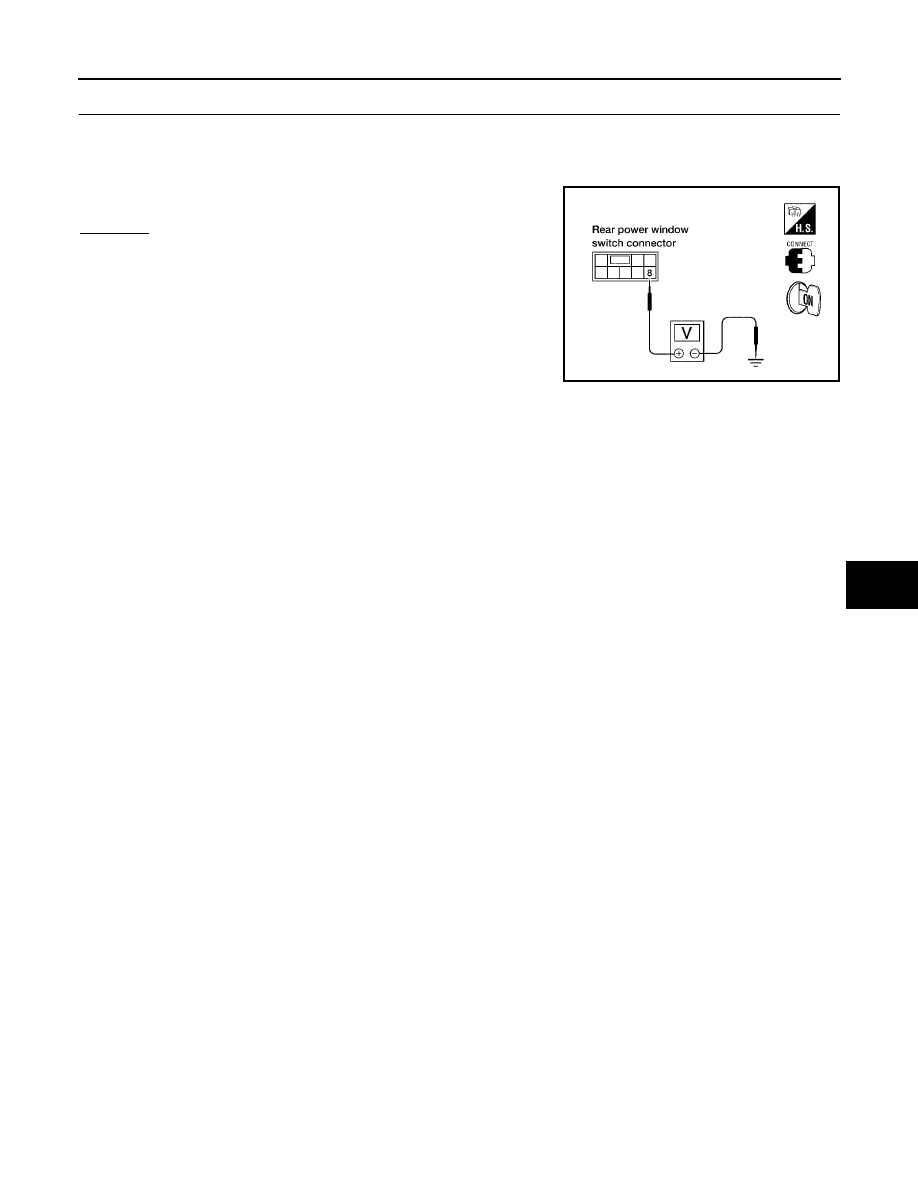

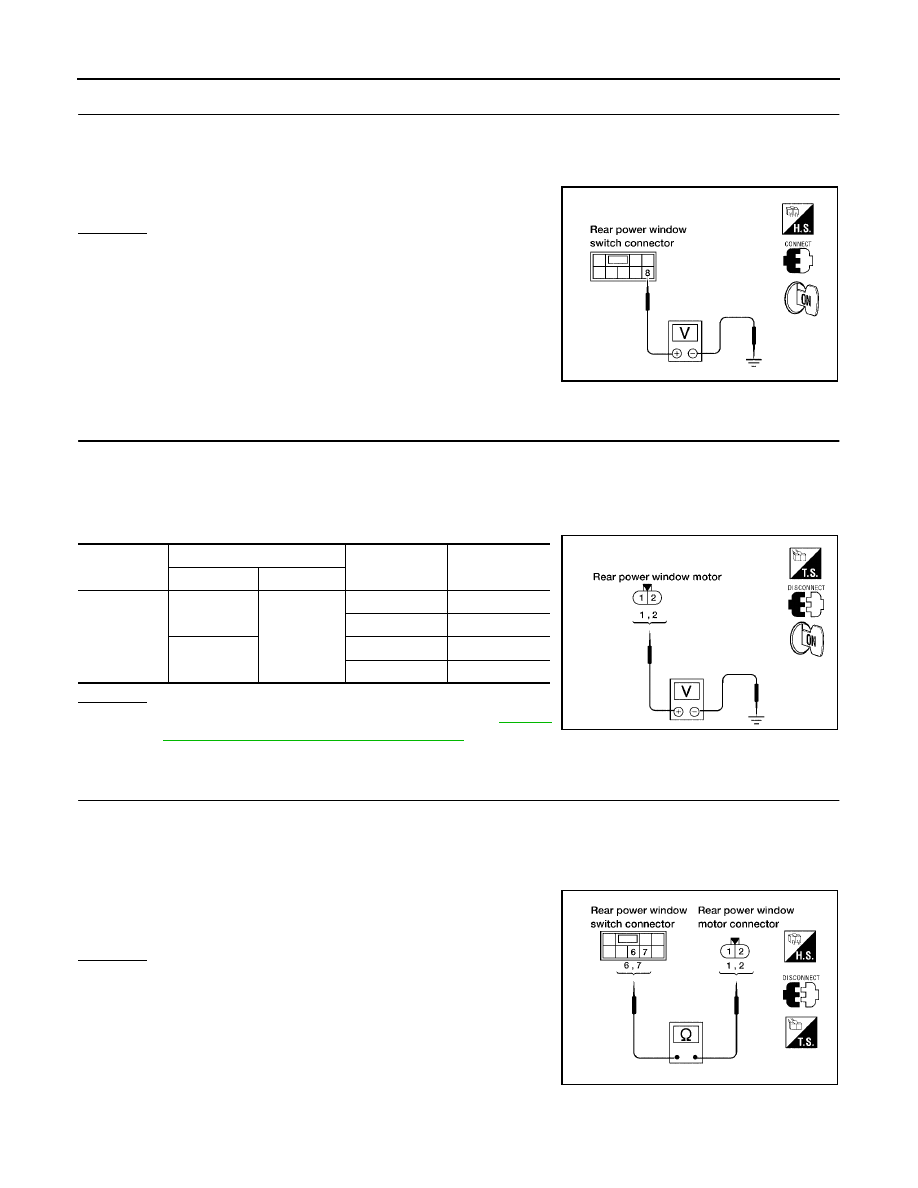

3.

CHECK POWER SUPPLY

1.

Connect rear power window switch LH.

2.

Turn ignition switch ON.

3.

Check voltage between rear power window switch LH connector D203 terminal 8 and ground.

OK or NG

OK

>> Replace rear power window switch LH.

NG

>> Repair or replace harness.

Rear Power Window Motor RH Circuit Check

EIS00424

1.

CHECK REAR POWER WINDOW SWITCH RH OUTPUT SIGNAL

1.

Turn ignition switch OFF.

2.

Disconnect rear power window motor RH.

3.

Turn ignition switch ON.

4.

Check voltage between rear power window motor RH connector D304 terminal 1, 2 and ground.

OK or NG

OK

>> Replace rear power window motor RH. Refer to

GW-48,

"REAR DOOR GLASS AND REGULATOR"

.

NG

>> GO TO 2.

2.

CHECK REAR POWER WINDOW MOTOR RH CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect rear power window switch RH.

3.

Check continuity between rear power window switch RH connector D303 terminal 6, 7 and rear power
window motor RH connector D304 terminal 1, 2.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace harness.

8 - Ground

: Battery voltage

LIIA1715E

Connector

Terminals

Condition

Voltage (V)

(Approx.)

(+)

(-)

D304

1

Ground

UP

Battery voltage

DOWN

0

2

UP

0

DOWN

Battery voltage

LIIA1751E

6 - 1

: Continuity should exist.

7 - 2

: Continuity should exist.

LIIA2046E

POWER WINDOW SYSTEM

GW-43

C

D

E

F

G

H

J

K

L

M

A

B

GW

2005 Pathfinder

3.

CHECK POWER SUPPLY

1.

Connect rear power window switch RH.

2.

Turn ignition switch ON.

3.

Check voltage between rear power window switch RH connector D303 terminal 8 and ground.

OK or NG

OK

>> Replace rear power window switch RH.

NG

>> Repair or replace harness.

8 - Ground

: Battery voltage

LIIA1715E

GW-44

FRONT DOOR GLASS AND REGULATOR

2005 Pathfinder

FRONT DOOR GLASS AND REGULATOR

PFP:80300

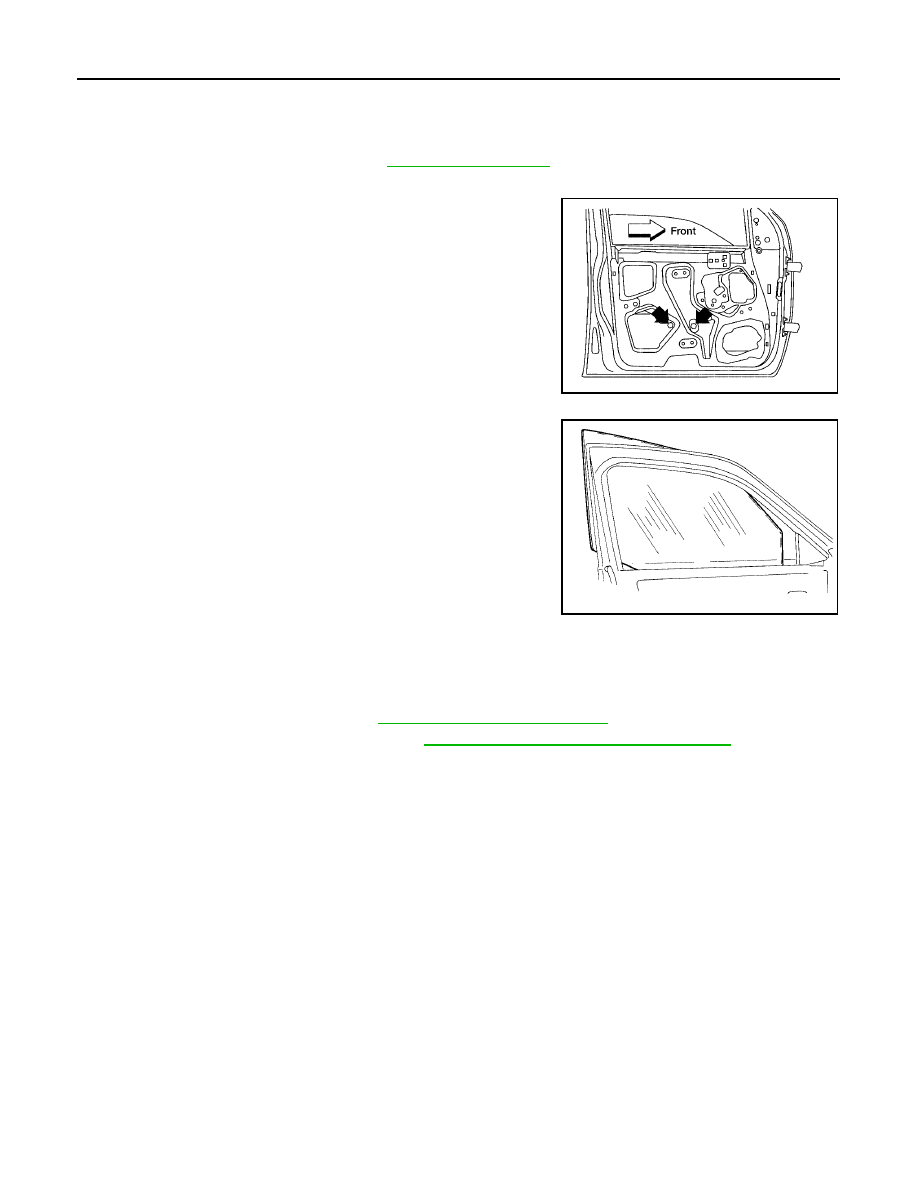

Front Door Glass

EIS0042A

REMOVAL

1.

Remove the front door finisher. Refer to

EI-25, "FRONT DOOR"

.

2.

Temporarily reconnect the power window switch.

3.

Operate the power window main switch to raise/lower the door
window until the glass bolts can be seen.

4.

Remove the inside seal.

5.

Remove the glass bolts.

6.

While holding the door window, raise it at the rear and pull the
glass out of the sash toward the outside of the door.

INSTALLATION

Installation is in the reverse order of removal.

●

Check the glass for proper fit. Refer to

GW-44, "FITTING INSPECTION"

.

●

On the drivers door, reset the motor. Refer to

GW-47, "SETTING AFTER INSTALLATION"

.

FITTING INSPECTION

●

Check that the glass is securely fit into the glass run groove.

●

Lower the glass slightly [approximately 10 to 20 mm (0.39 to 0.79 in)] and check that the clearance to the
sash is parallel. If the clearance between the glass and sash is not parallel, loosen the regulator bolts,
guide rail bolts, and glass and guide rail bolts to correct the glass position.

LIIA1686E

LIIA1687E

Glass bolts

: 6.1 N·m (0.62 kg-m, 54 in-lb)

FRONT DOOR GLASS AND REGULATOR

GW-45

C

D

E

F

G

H

J

K

L

M

A

B

GW

2005 Pathfinder

Front Door Glass Regulator

EIS004ZS

REMOVAL

1.

Remove the front door finisher. Refer to

EI-25, "FRONT DOOR"

.

2.

Temporarily reconnect the power window switch.

3.

Operate the power window main switch to raise/lower the door
window until the glass bolts can be seen.

4.

Remove the inside seal.

5.

Remove the glass bolts.

6.

Raise the front door glass and hold it in place with suitable tool.

7.

Disconnect the harness connector from the regulator assembly.

8.

Remove the bolts and the regulator assembly.

DISASSEMBLY AND ASSEMBLY

Remove the regulator motor from the regulator assembly.

INSPECTION AFTER REMOVAL

Check the regulator assembly for the following items. If a malfunction is detected, replace or grease it.

●

Wire wear

●

Regulator deformation

●

Grease condition for each sliding part

LIIA1686E

LIIA1688E

GW-46

FRONT DOOR GLASS AND REGULATOR

2005 Pathfinder

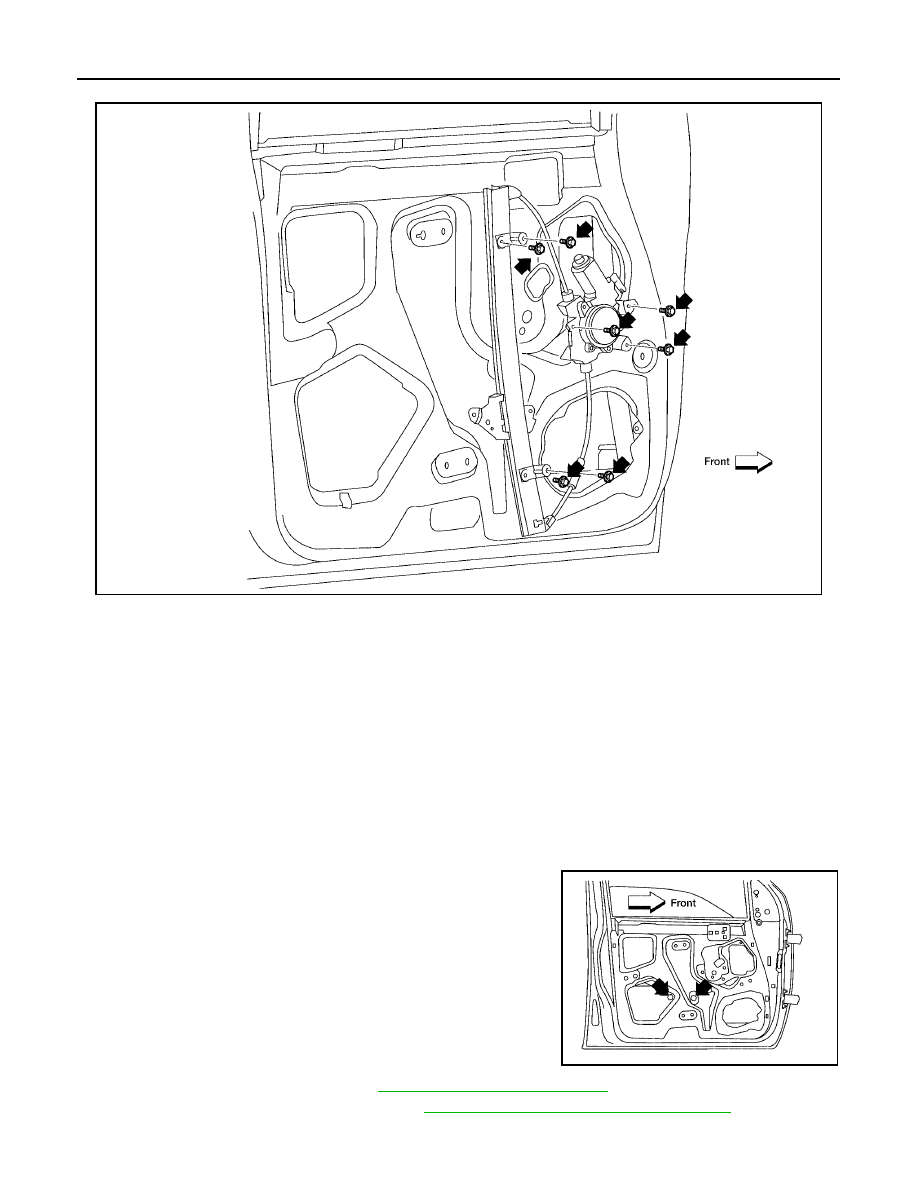

INSTALLATION

1.

Install the regulator assembly.

a.

Loosely install the top rear regulator bolt to use along with the temporary holds on the window motor to
install the assembly in the door.

b.

Install the top front regulator bolt.

c.

Install the bottom front regulator bolt.

d.

Install the bottom rear regulator bolt.

e.

Tighten the top rear regulator bolt.

f.

Install the top window motor bolt.

g.

Install the lower window motor bolt

h.

Install the rear window motor bolt.

2.

Connect the harness connector to the regulator assembly.

3.

Lower the glass and ensure that it is in both the front and rear
glass channels. Tighten glass bolts.

4.

Check the glass for proper fit. Refer to

GW-44, "FITTING INSPECTION"

.

5.

On the drivers door, reset the motor. Refer to

GW-47, "SETTING AFTER INSTALLATION"

.

6.

Install the inside seal.

LIIA1688E

Regulator and motor bolts

: 5.7 N·m (0.58 kg-m, 50 in-lb)

Glass mounting bolts

: 6.1 N·m (0.62 kg-m, 54 in-lb)

LIIA1686E
