POWER WINDOW SYSTEM

PFP:25401

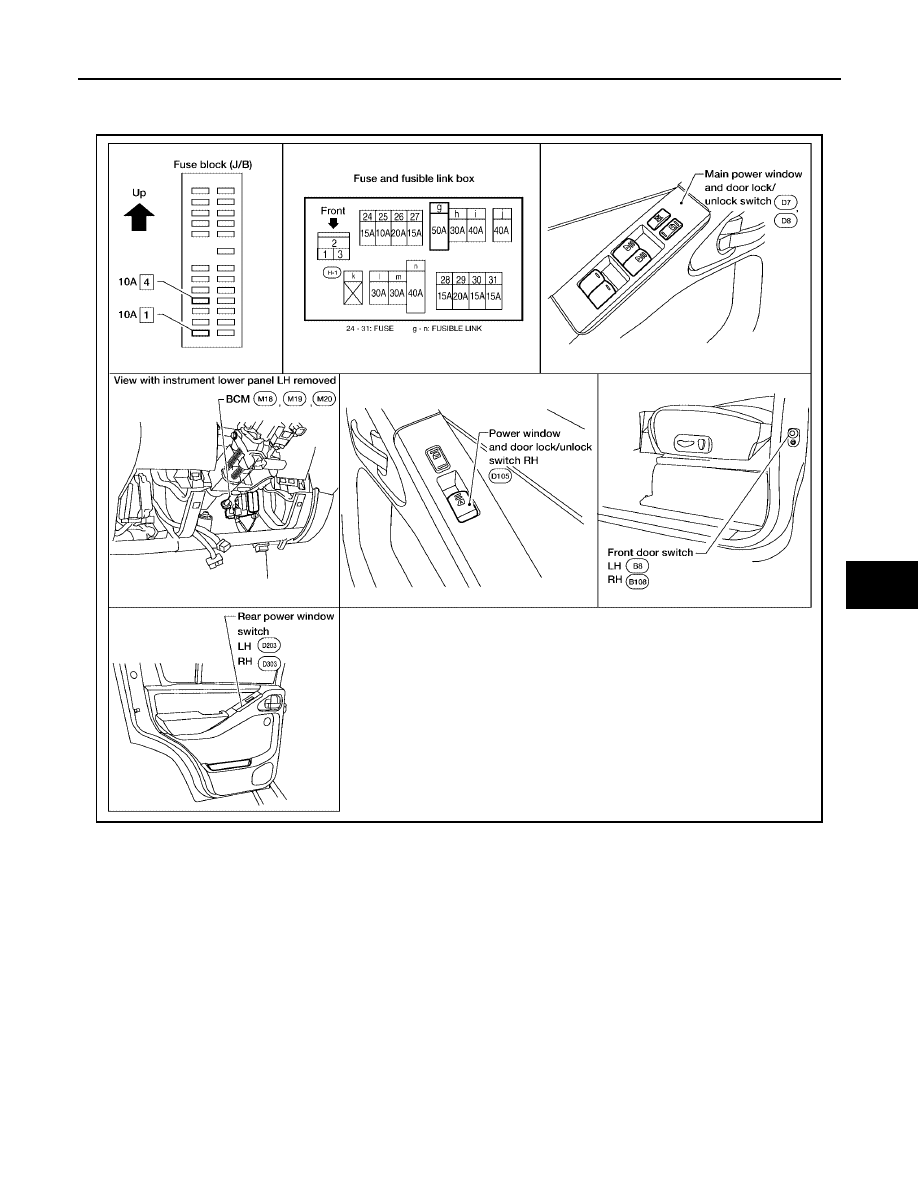

Component Parts and Harness Connector Location

EIS0041G

System Description

EIS0041H

Power is supplied at all times

●

from 50A fusible link (letter g , located in the fuse and fusible link box)

●

to BCM terminal 70

With ignition switch in ON or START position,
Power is supplied

●

through 10A fuse [No. 1, located in the fuse block (J/B)]

●

to BCM terminal 38

●

through BCM terminal 68

●

to main power window and door lock/unlock switch terminal 10

●

to power window and door lock/unlock switch RH terminal 8

●

to rear power window switches LH and RH terminal 8.

Ground is supplied

●

to BCM terminal 67

LIIA1995E

GW-16

POWER WINDOW SYSTEM

2005 Pathfinder

●

to main power window and door lock/unlock switch terminal 17

●

to power window and door lock/unlock switch RH terminal 3

●

through body grounds M57, M61 and M79.

With ignition switch in ACC or ON position,
Power is supplied

●

through 10A fuse [No. 4, located in the fuse block (J/B)]

●

to BCM terminal 11.

MANUAL OPERATION
Front Door LH

WINDOW UP
When the front LH switch in the main power window and door lock/unlock switch is pressed in the up position,
Power is supplied

●

through main power window and door lock/unlock switch terminal 16

●

to front power window motor LH terminal 5.

Ground is supplied

●

through main power window and door lock/unlock switch terminal 12

●

to front power window motor LH terminal 1.

Then, the motor raises the window until the switch is released.
WINDOW DOWN
When the front LH switch in the main power window and door lock/unlock switch is pressed in the down posi-
tion
Power is supplied

●

through main power window and door lock/unlock switch terminal 12

●

to front power window motor LH terminal 1.

Ground is supplied

●

through main power window and door lock/unlock switch terminal 16

●

to front power window motor LH terminal 5.

Then, the motor lowers the window until the switch is released.

Front Door RH

POWER WINDOW AND DOOR LOCK/UNLOCK SWITCH RH OPERATION
WINDOW UP
When the power window and door lock/unlock switch RH is pressed in the up position
Power is supplied

●

through power window and door lock/unlock switch RH terminal 7

●

to front power window motor RH terminal 2.

Ground is supplied

●

through power window and door lock/unlock switch RH terminal 6

●

to front power window motor RH terminal 1.

Then, the motor raises the window until the switch is released.
WINDOW DOWN
When the power window and door lock/unlock switch RH is pressed in the down position
Power is supplied

●

through power window and door lock/unlock switch RH terminal 6

●

to front power window motor RH terminal 1.

Ground is supplied

●

through power window and door lock/unlock switch RH terminal 7

●

to front power window motor RH terminal 2.

Then, the motor lowers the window until the switch is released.
MAIN POWER WINDOW AND DOOR LOCK/UNLOCK SWITCH OPERATION
WINDOW UP
When the main power window and door lock/unlock switch (front RH) is pressed in the up position
Power is supplied

POWER WINDOW SYSTEM

GW-17

C

D

E

F

G

H

J

K

L

M

A

B

GW

2005 Pathfinder

●

through main power window and door lock/unlock switch terminal 8

●

to power window and door lock/unlock switch RH terminal 12

●

through power window and door lock/unlock switch RH terminal 7

●

to front power window motor RH terminal 2.

Ground is supplied

●

through main power window and door lock/unlock switch terminal 11

●

to power window and door lock/unlock switch RH terminal 11

●

through power window and door lock/unlock switch LH terminal 6

●

to front power window motor RH terminal 1.

Then, the motor raises the window until the switch is released.
WINDOW DOWN
When the main power window and door lock/unlock switch (front RH) is pressed in the down position
Power is supplied

●

through main power window and door lock/unlock switch terminal 11

●

to power window and door lock/unlock switch LH terminal 11

●

through power window and door lock/unlock switch LH terminal 6

●

to front power window motor RH terminal 1.

Ground is supplied

●

through main power window and door lock/unlock switch terminal 8

●

to power window and door lock/unlock switch RH terminal 12

●

through power window and door lock/unlock switch LH terminal 7

●

to front power window motor RH terminal 2.

Then, the motor lowers the window until the switch is released.

Rear Door (LH or RH)

REAR POWER WINDOW SWITCH LH OR RH OPERATION
WINDOW UP
When the rear power window switch LH or RH is pressed in the up position
Power is supplied

●

through rear power window switch LH or RH terminal 6

●

to rear power window motor LH or RH terminal 1.

Ground is supplied

●

through rear power window switch LH or RH terminal 7

●

to rear power window motor LH or RH terminal 2.

Then, the motor raises the window until the switch is released.
WINDOW DOWN
When the rear power window switch LH or RH is pressed in the down position
Power is supplied

●

through rear power window switch LH or RH terminal 7

●

to rear power window motor LH or RH terminal 2.

Ground is supplied

●

through rear power window switch LH or RH terminal 6

●

to rear power window motor LH or RH terminal 1.

Then, the motor lowers the window until the switch is released.
MAIN POWER WINDOW AND DOOR LOCK/UNLOCK SWITCH OPERATION
WINDOW UP
When the main power window and door lock/unlock switch (rear LH) is pressed in the up position
Power is supplied

●

through main power window and door lock/unlock switch terminal 1

●

to rear power window switch LH terminal 4

●

through rear power window switch LH terminal 7

●

to rear power window motor LH terminal 2.

GW-18

POWER WINDOW SYSTEM

2005 Pathfinder

Ground is supplied

●

through main power window and door lock/unlock switch terminal 3

●

to rear power window switch LH terminal 5

●

through rear power window switch LH terminal 6

●

to rear power window motor LH terminal 1.

Then, the motor raises the window until the switch is released.
When the main power window and door lock/unlock switch (rear RH) is pressed in the up position
Power is supplied

●

through main power window and door lock/unlock switch terminal 7

●

to rear power window switch RH terminal 4

●

through rear power window switch RH terminal 7

●

to rear power window motor RH terminal 2.

Ground is supplied

●

through main power window and door lock/unlock switch terminal 5

●

through rear power window switch RH terminal 5

●

to rear power window switch RH terminal 6

●

to rear power window motor RH terminal 1.

Then, the motor raises the window until the switch is released.
WINDOW DOWN
When the main power window and door lock/unlock switch (rear LH) is pressed in the down position
Power is supplied

●

through main power window and door lock/unlock switch terminal 3

●

to rear power window switch LH terminal 5

●

through rear power window switch LH terminal 6

●

to rear power window motor LH terminal 1.

Ground is supplied

●

through main power window and door lock/unlock switch terminal 1

●

to rear power window switch LH terminal 4

●

through rear power window switch LH terminal 7

●

to rear power window motor LH terminal 2.

Then, the motor lowers the window until the switch is released.
When the main power window and door lock/unlock switch (rear RH) is pressed in the down position
Power is supplied

●

through main power window and door lock/unlock switch terminal 5

●

to rear power window switch RH terminal 5

●

through rear power window switch RH terminal 6

●

to rear power window motor RH terminal 1.

Ground is supplied

●

through main power window and door lock/unlock switch terminal 7

●

to rear power window switch RH terminal 4

●

through rear power window switch RH terminal 7

●

to rear power window motor RH terminal 2.

Then, the motor lowers the window until the switch is released.
Then, the motors open the windows until the switch is released.

AUTO OPERATION

The power window AUTO feature enables the driver to open the window without holding the window switch in
the down position.

POWER WINDOW LOCK

The power window lock is designed to lock operation of all windows except for front door window LH.

POWER WINDOW SYSTEM

GW-19

C

D

E

F

G

H

J

K

L

M

A

B

GW

2005 Pathfinder

When in the lock position, the power window lock disables power window and door lock/unlock switch RH and
rear power window switch LH and RH by disconnecting switch ground signal. This prevents the power window
motors from operating.

RETAINED POWER OPERATION

When the ignition switch is turned to the OFF position from ON or START position.

Power is supplied for 45 seconds

●

through BCM terminal 68

●

to main power window and door lock/unlock switch terminal 10

●

to power window and door lock/unlock switch RH terminal 8

●

to rear power window switches LH and RH terminal 8.

When power and ground are supplied, the BCM continues to be energized, and the power window can be
operated.
The retained power operation is canceled when the front LH or front RH door is opened.
RAP signal period can be changed by CONSULT-II. Refer to

GW-28, "CONSULT-II Function (BCM)"

.

CAN Communication System Description

EIS0041I

Refer to

LAN-24, "CAN COMMUNICATION"

.

GW-20

POWER WINDOW SYSTEM

2005 Pathfinder

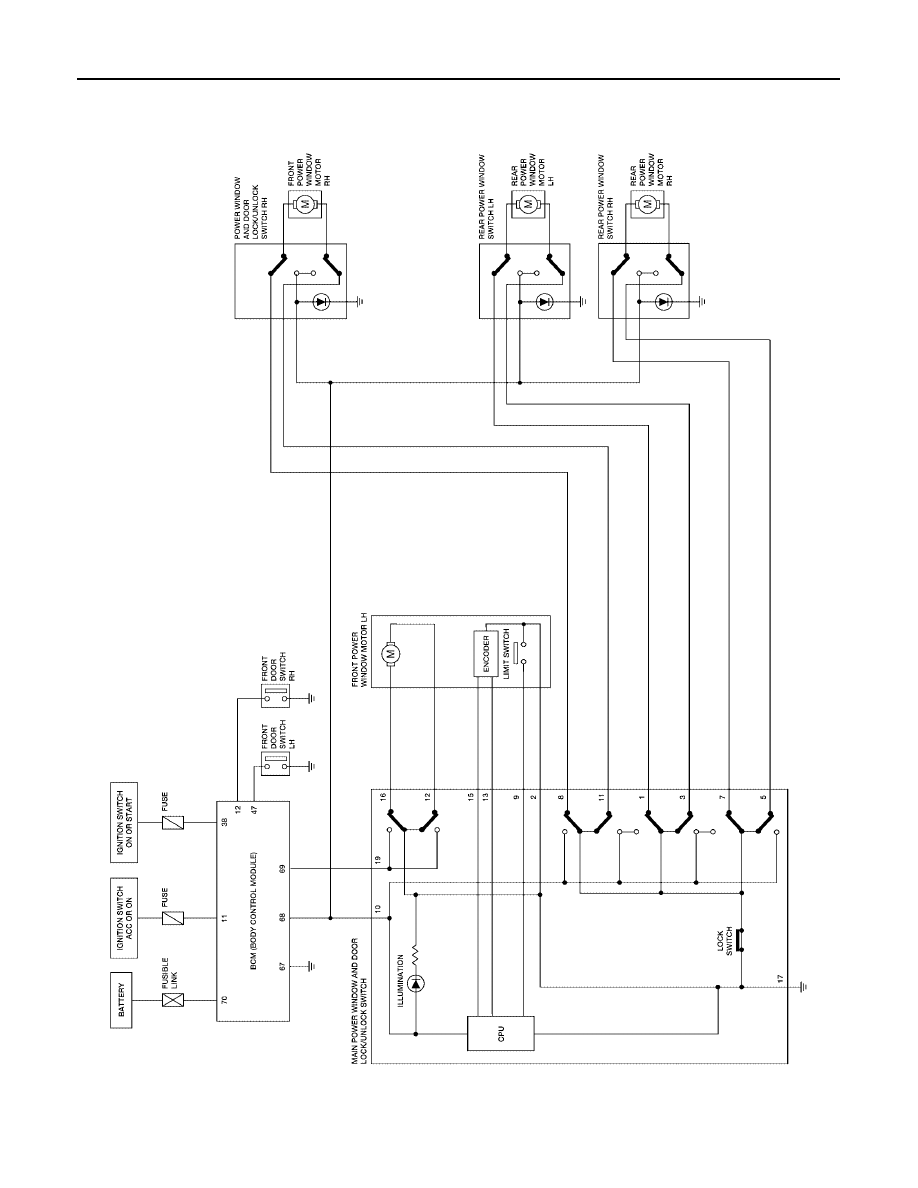

Schematic

EIS0041J

WIWA0524E

POWER WINDOW SYSTEM

GW-21

C

D

E

F

G

H

J

K

L

M

A

B

GW

2005 Pathfinder

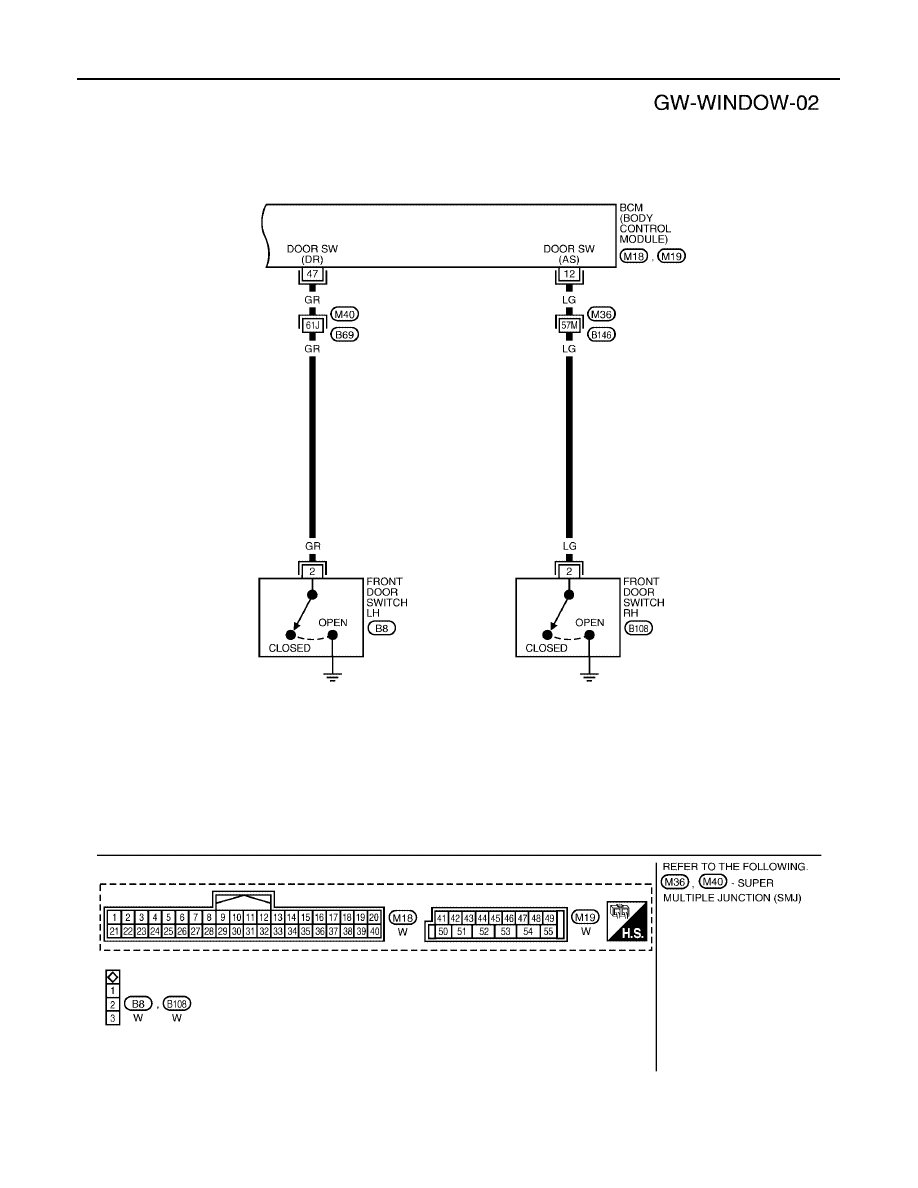

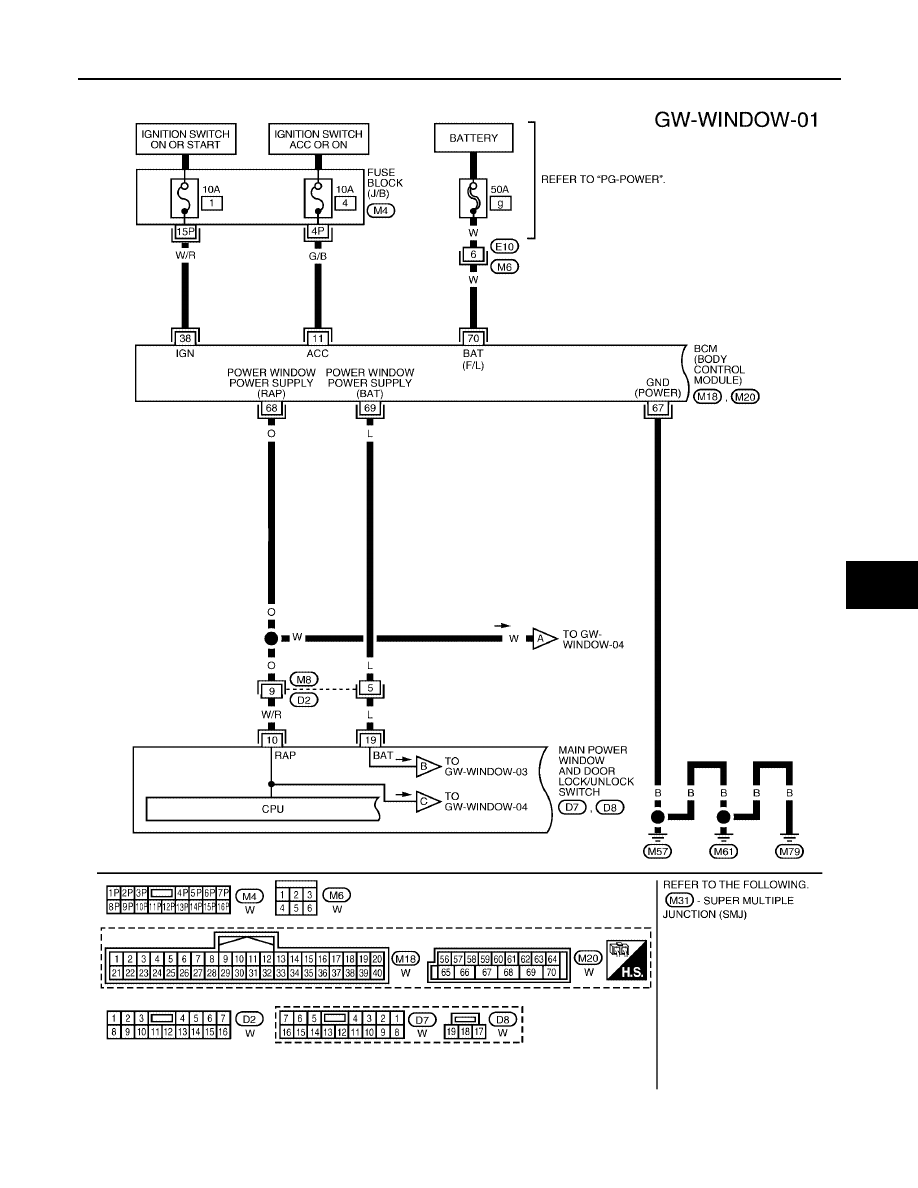

Wiring Diagram — WINDOW —

EIS0041K

WIWA0736E

GW-22

POWER WINDOW SYSTEM

2005 Pathfinder

WIWA0737E
