A/T INDICATOR

DI-45

C

D

E

F

G

H

I

J

L

M

A

B

DI

2005 Pathfinder

A/T Indicator Does Not Illuminate

EKS009O2

1.

CHECK SELF-DIAGNOSIS OF COMBINATION METER

Perform combination meter self-diagnosis. Refer to

DI-11, "SELF-DIAGNOSIS FUNCTION"

.

OK or NG

OK

>> GO TO 2.

NG

>> Replace combination meter. Refer to

IP-13, "COMBINATION METER"

.

2.

CHECK TCM

Perform self-diagnosis of TCM. Refer to

AT-87, "SELF-DIAGNOSTIC RESULT MODE"

.

OK or NG

OK

>> Replace combination meter. Refer to

IP-13, "COMBINATION METER"

.

NG

>> Refer to

DI-11, "SELF-DIAGNOSIS FUNCTION"

.

DI-46

WARNING CHIME

2005 Pathfinder

WARNING CHIME

PFP:24814

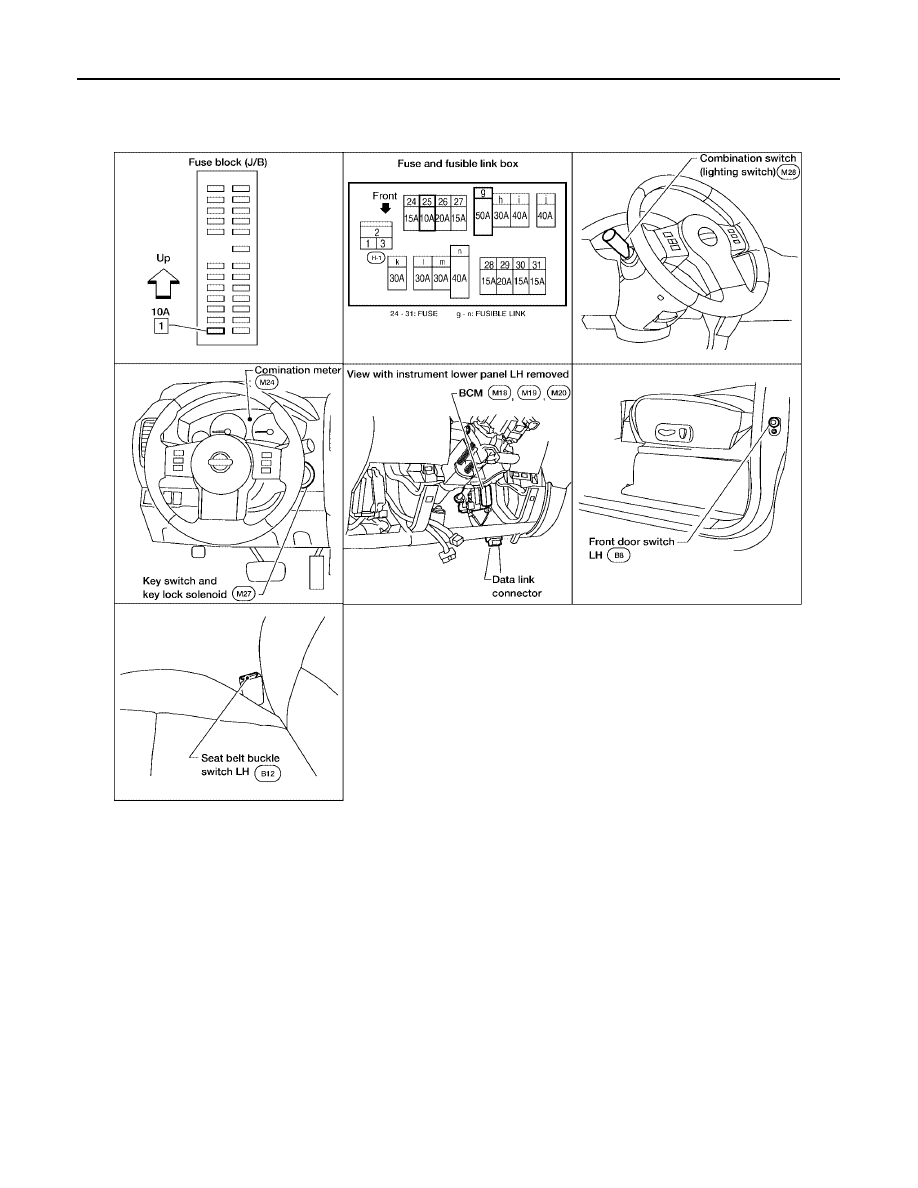

Component Parts and Harness Connector Location

EKS009O3

WKIA3290E

WARNING CHIME

DI-47

C

D

E

F

G

H

I

J

L

M

A

B

DI

2005 Pathfinder

System Description

EKS009O4

FUNCTION

Power is supplied at all times

●

through 50A fusible link (letter g , located in the fuse and fusible link box)

●

to BCM terminal 70, and

●

through 10A fuse [No. 25, located in the fuse and fusible link box]

●

to key switch and key lock solenoid terminal 2.

With ignition switch in ON or START position, power is supplied

●

through 10A fuse [No. 1, located in the fuse block (J/B)]

●

to BCM terminal 38.

Ground is supplied

●

to BCM terminal 67

●

through body grounds M57, M61, and M79.

NOTE:
When ignition key warning chime, light warning chime, and seat belt warning chime are required at the same
time, the priorities for each chime are the following.

1.

Light warning chime

2.

Ignition key warning chime

3.

Seat belt warning chime

LIGHT WARNING CHIME

With the key removed from the ignition switch, the driver's door open, and the lighting switch (part of the com-
bination switch) in 1st or 2nd position, the warning chime will sound. [Except when headlamp battery saver
control operates (5 minutes after ignition switch is turned to OFF or ACC position) and headlamps do not illu-
minate.]
Signal is supplied

●

from combination switch (lighting switch) terminals 5, 6, 7, 10, 11, 12, 13, 14, 15 and 16

●

to BCM terminals 2, 3, 4, 5, 6, 32, 33, 34, 35 and 36.

NOTE:
Lighting switch (detected by BCM) is in 1st or 2nd position. Refer to

BCS-3, "COMBINATION SWITCH

READING FUNCTION"

.

Ground is supplied

●

to BCM terminal 47

●

through front door switch LH terminal 2.

Front door switch LH is case grounded.
BCM detects headlamps are illuminated, and sends light warning signal to combination meter CAN communi-
cation lines. When the combination meter receives light warning signal, it sounds warning chime.

IGNITION KEY WARNING CHIME

With the key inserted in the ignition switch, the ignition switch in OFF position, and the driver's door open, the
warning chime will sound.
Power is supplied

●

through key switch and key lock solenoid terminal 1

●

to BCM terminal 37.

Ground is supplied

●

to BCM terminal 47

●

through front door switch LH terminal 2.

Front door switch LH is case grounded.
BCM detects key inserted into the ignition switch, and sends key warning signal to combination meter via CAN
communication lines. When the combination meter receives key warning signal, it sounds warning chime.

SEAT BELT WARNING CHIME

When the ignition switch is turned ON with the driver seat belt unfastened (seat belt buckle switch LH unfas-
tened), warning chime will sound for approximately 6 seconds.

DI-48

WARNING CHIME

2005 Pathfinder

Ground is supplied

●

to combination meter terminal 24

●

through seat belt buckle switch LH terminal 1.

Seat belt buckle switch LH terminal 2 is grounded through body grounds B7 and B19.
The combination meter sends seat belt buckle switch LH unfastened signal to BCM via CAN communication
line.
BCM receives seat belt buckle switch LH unfastened signal from combination meter via CAN communication
line, and sends seat belt warning signal to the combination meter via CAN communication line. When the
combination meter receives the seat belt warning signal, it sounds the warning chime. The BCM controls the
(6 second) duration of the seat belt warning chime.

CAN Communication System Description

EKS009O5

Refer to

LAN-24, "CAN COMMUNICATION"

.

WARNING CHIME

DI-49

C

D

E

F

G

H

I

J

L

M

A

B

DI

2005 Pathfinder

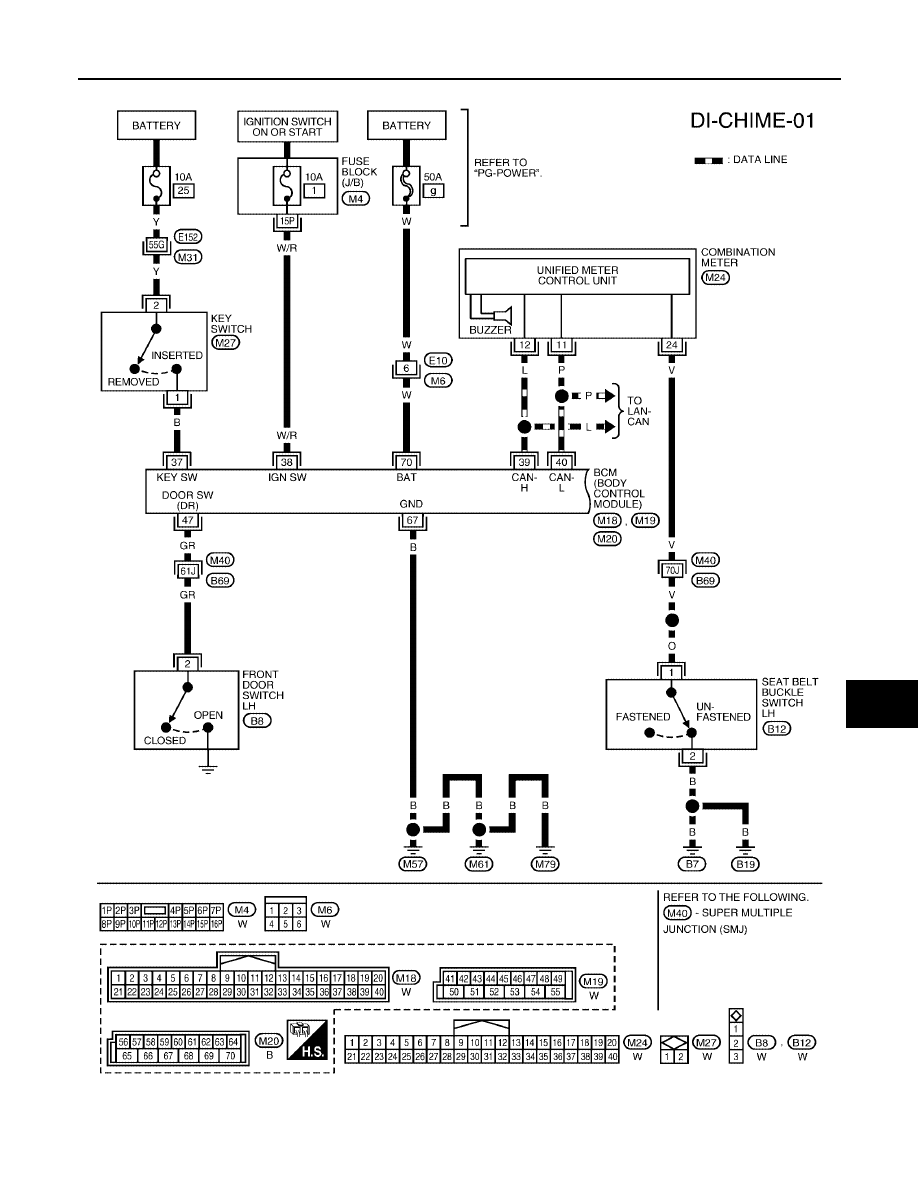

Wiring Diagram — CHIME —

EKS009O6

WKWA2061E

DI-50

WARNING CHIME

2005 Pathfinder

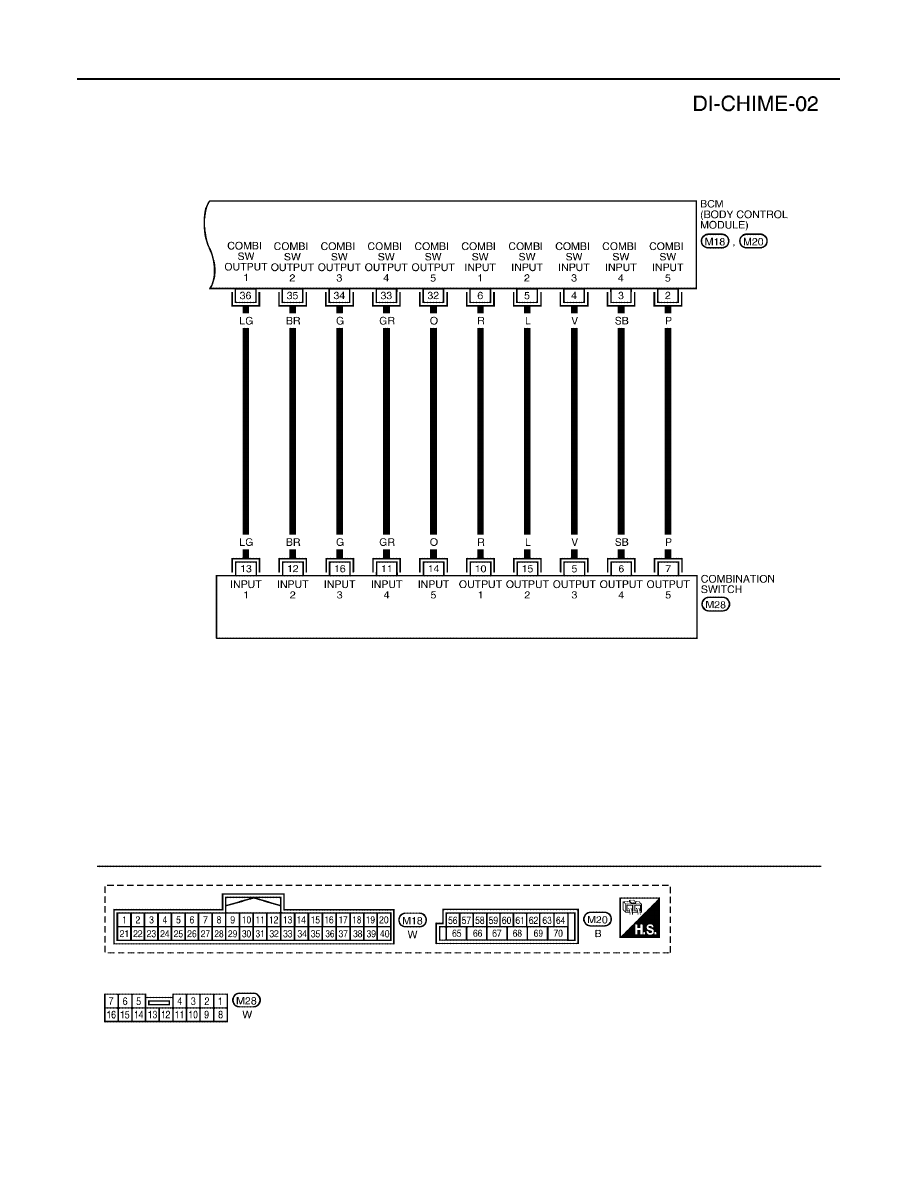

WKWA2062E

WARNING CHIME

DI-51

C

D

E

F

G

H

I

J

L

M

A

B

DI

2005 Pathfinder

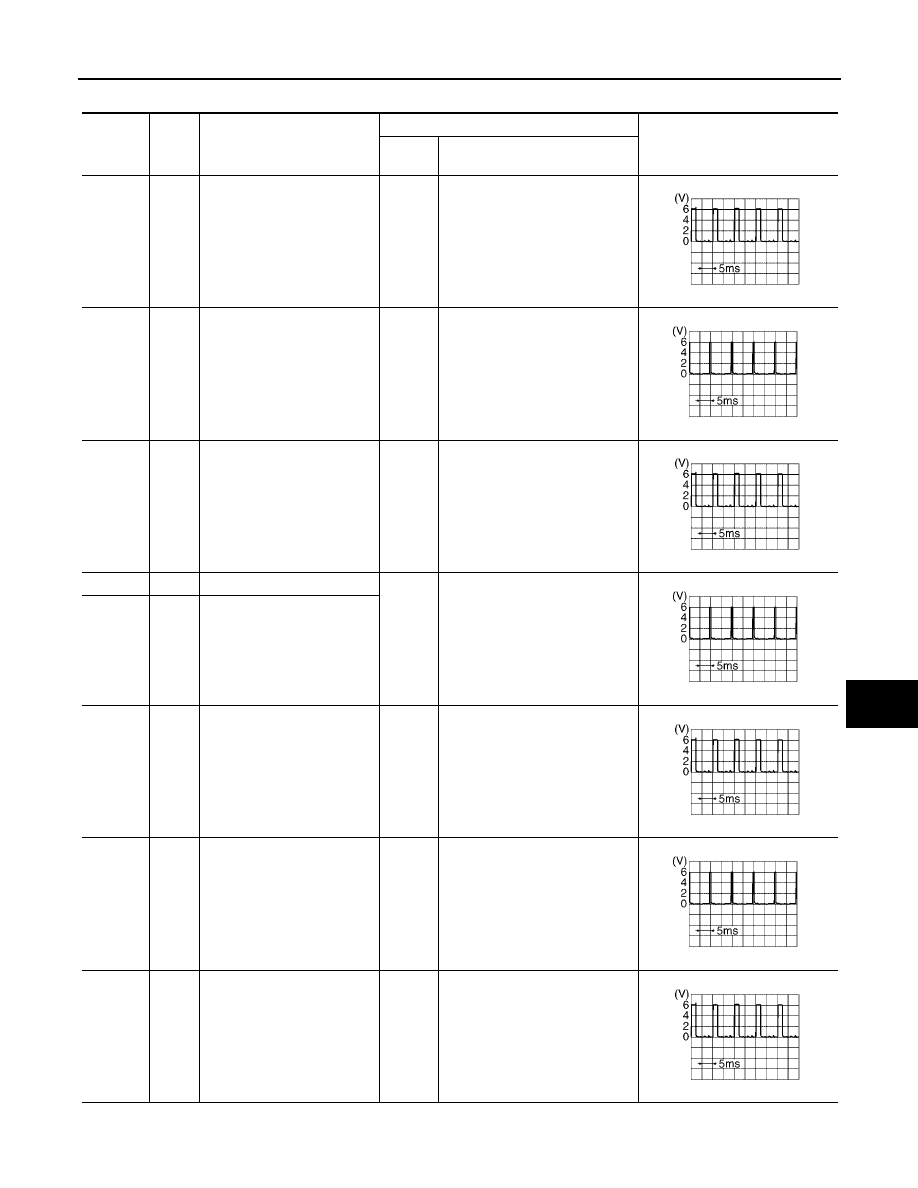

Terminals and Reference Value for BCM

EKS009O7

Terminal

No.

Wire

color

Item

Condition

Reference value (V)

(Approx.)

Ignition

switch

Measurement method

2

P

Combination switch input 5

ON

●

Light switch and wiper switch
OFF

●

Wiper dial position 4

3

SB

Combination switch input 4

ON

●

Light switch and wiper switch
OFF

●

Wiper dial position 4

4

V

Combination switch input 3

ON

●

Light switch and wiper switch
OFF

●

Wiper dial position 4

5

L

Combination switch input 2

ON

●

Light switch and wiper switch
OFF

●

Wiper dial position 4

6

R

Combination switch input 1

32

O

Combination switch output 5

ON

●

Light switch and wiper switch
OFF

●

Wiper dial position 4

33

GR

Combination switch output 4

ON

●

Light switch and wiper switch
OFF

●

Wiper dial position 4

34

G

Combination switch output 3

ON

●

Light switch and wiper switch
OFF

●

Wiper dial position 4

SKIA5291E

SKIA5292E

SKIA5291E

SKIA5292E

SKIA5291E

SKIA5292E

SKIA5291E

DI-52

WARNING CHIME

2005 Pathfinder

Terminals and Reference Value for Combination Meter

EKS009O8

How to Proceed With Trouble Diagnosis

EKS009O9

1.

Confirm the symptom or customer complaint.

2.

Understand operation description and function description. Refer to

DI-47, "System Description"

.

3.

Perform the preliminary check. Refer to

DI-52, "Preliminary Check"

.

4.

Check symptom and repair or replace the cause of malfunction.

5.

Does the warning chime operate properly? If so, go to 6. If not, go to 3.

6.

Inspection End.

Preliminary Check

EKS009OA

INSPECTION FOR POWER SUPPLY AND GROUND CIRCUIT

1.

CHECK FUSE AND FUSIBLE LINK

Check for blown BCM fuse or fusible link.

Refer to

DI-49, "Wiring Diagram — CHIME —"

.

OK or NG

OK

>> GO TO 2.

NG

>> If fuse is blown, be sure to eliminate cause of malfunction before installing new fuse. Refer to

PG-

4, "POWER SUPPLY ROUTING CIRCUIT"

.

35

BR

Combination switch output 2

ON

●

Light switch and wiper switch
OFF

●

Wiper dial position 4

36

LG

Combination switch output 1

37

B

Key switch signal

OFF

Key is removed

0V

Key is inserted

Battery voltage

38

W/R

Ignition switch ON or START

ON

—

Battery voltage

39

L

CAN-H

—

—

—

40

P

CAN-L

—

—

—

47

GR

Front door switch LH signal

OFF

ON (open)

0V

OFF (closed)

5V

67

B

Ground

—

—

0V

70

W

Battery power supply

OFF

—

Battery voltage

Terminal

No.

Wire

color

Item

Condition

Reference value (V)

(Approx.)

Ignition

switch

Measurement method

SKIA5292E

Terminal

No.

Wire

color

Item

Condition

Reference value (V)

(Approx.)

Ignition

switch

Measurement method

11

P

CAN-L

—

—

—

12

L

CAN-H

—

—

—

24

V

Seat belt buckle switch LH

ON

Unfastened (ON)

0V

Fastened (OFF)

Battery voltage

Unit

Power source

Fuse or fusible link No.

BCM

Battery

g

Ignition switch ON or START

1
