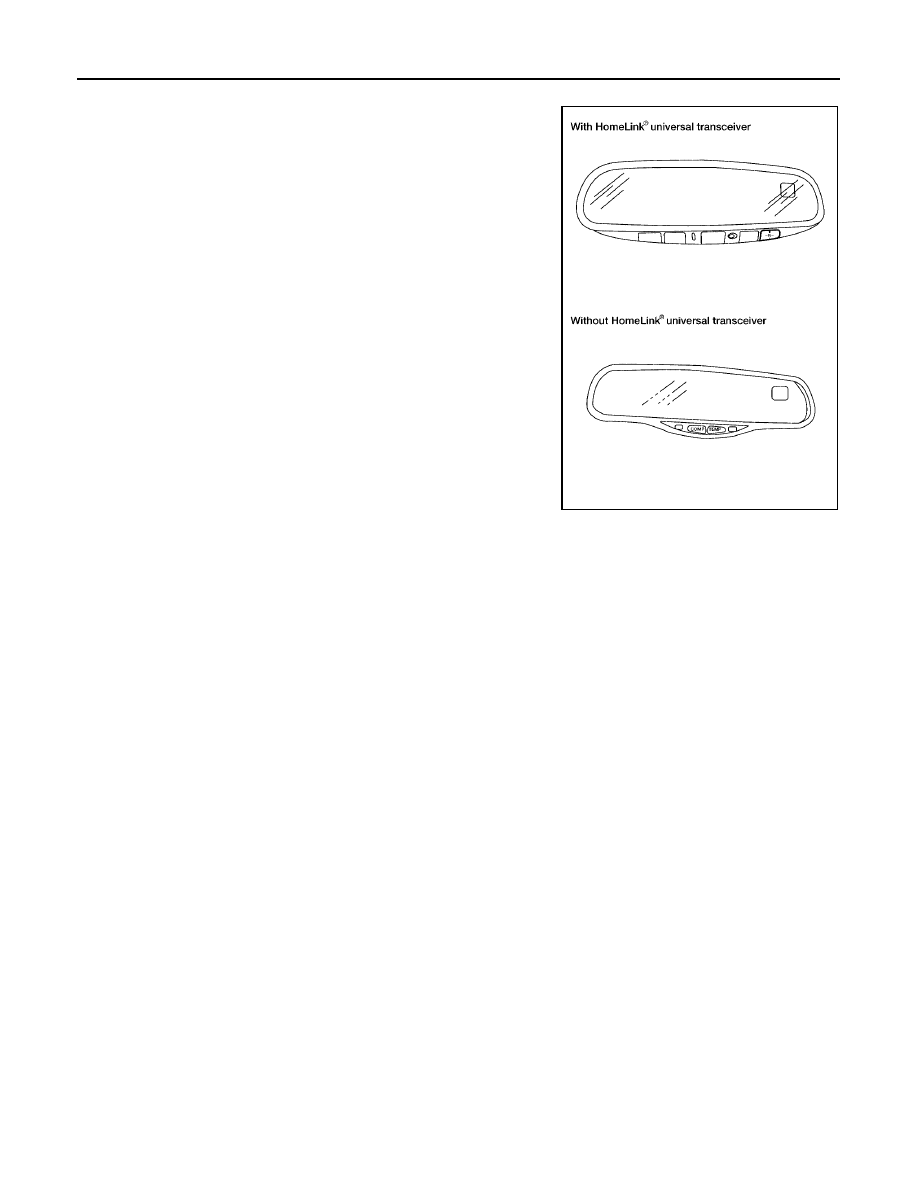

WITH HOMELINK® UNIVERSAL TRANSCEIVER

WKWA2049E

DI-30

COMPASS AND THERMOMETER

2005 Pathfinder

Trouble Diagnoses

EKS009NV

PRELIMINARY CHECK FOR THERMOMETER

1.

COOL DOWN CHECK

1.

Turn the ignition switch to the ON position.

2.

Cool down the ambient sensor 2 with water or ice.

Does the indicated temperature drop?

YES

>> GO TO 2.

NO

>> The system is malfunctioning. Refer to

DI-30, "INSPECTION/COMPASS AND THERMOMETER"

.

2.

WARM UP CHECK

1.

Leave the vehicle for 10 minutes.

2.

With the ignition switch in the ON position, disconnect and reconnect the ambient sensor 2 connector.

Does the indicated temperature rise?

YES

>> The system is OK.

NO

>> The system is malfunctioning. Refer to

DI-30, "INSPECTION/COMPASS AND THERMOMETER"

.

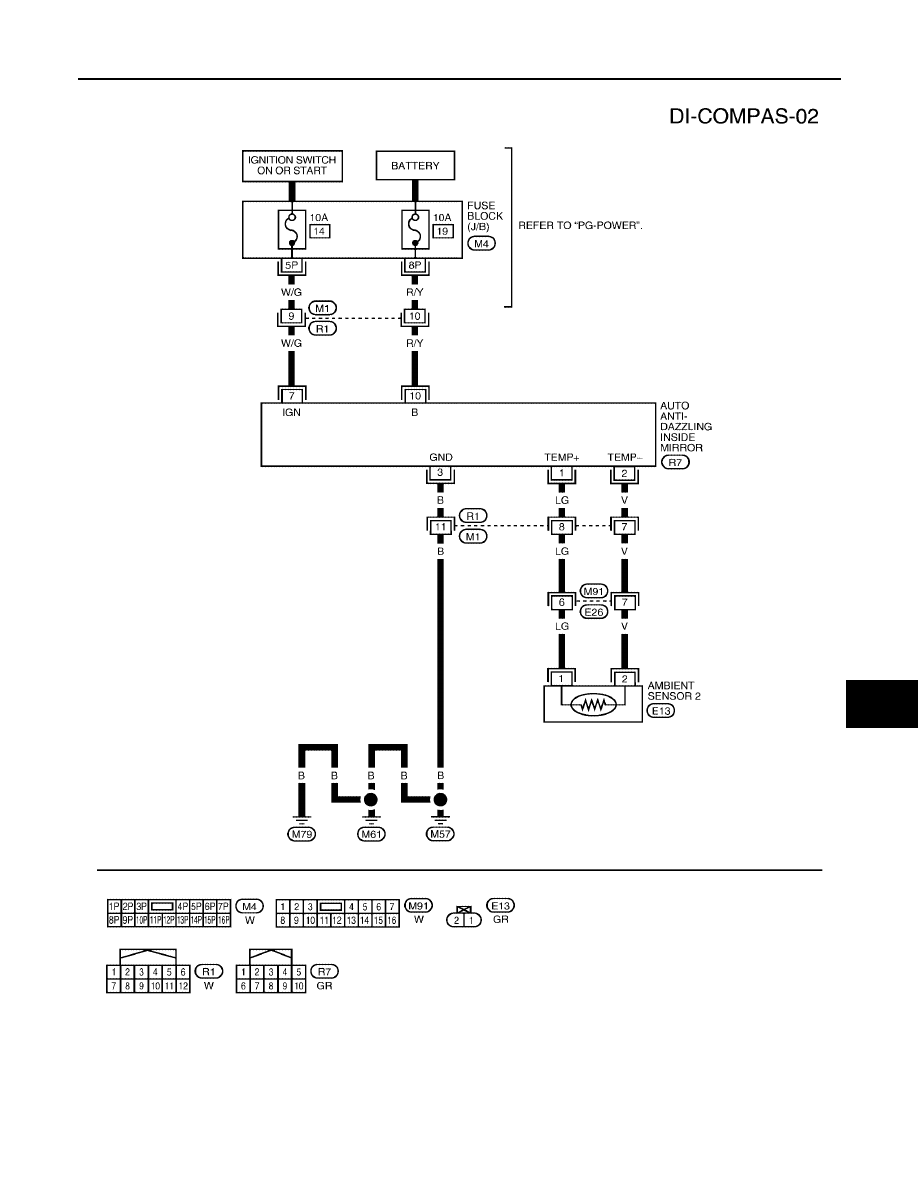

INSPECTION/COMPASS AND THERMOMETER

Symptom

Possible causes

Repair order

No display at all

1. 10A fuse.

2. Power circuit.

3. Ground circuit.

4. Auto anti-dazzling inside mirror.

1. Check 10A fuses [No. 19 (with Homelink® universal transceiver)

and 14 located in fuse block (J/B)].
Turn the ignition switch ON and verify that battery positive volt-
age is at terminals 7 and 10 (with Homelink® universal trans-
ceiver) or terminal 7 (without Homelink® universal transceiver)
of auto anti-dazzling inside mirror.

2. Check power circuit for auto anti-dazzling inside mirror.

3. Check ground circuit for auto anti-dazzling inside mirror.

4. Replace auto anti-dazzling inside mirror.

Forward direction indi-
cation slips off the mark
or incorrect.

1. In manual correction mode (Bar and

display vanish).

2. Zone variation change is not done.

1. Drive the vehicle and turn at an angle of 90

°

.

2. Perform the zone variation change.

Displays wrong tem-
perature when ambient
temperature is between

−

40

°

C (

−

40

°

F) and

55

°

C (130

°

F)

1. Check operation.

2. Ambient sensor 2 circuit.

3. Ambient sensor 2.

4. Auto anti-dazzling inside mirror.

1. Perform preliminary check shown above.

2. Check harness for open or short between ambient sensor 2 and

auto anti-dazzling inside mirror.

3. Replace ambient sensor 2.

4. Replace auto anti-dazzling inside mirror.

Displays SC or OC

1. Ambient sensor 2 circuit.

2. Ambient sensor 2.

3. Auto anti-dazzling inside mirror.

1. Check harness for open or short between ambient sensor 2 and

auto anti-dazzling inside mirror.

2. Replace ambient sensor 2.

3. Replace auto anti-dazzling inside mirror.

COMPASS AND THERMOMETER

DI-31

C

D

E

F

G

H

I

J

L

M

A

B

DI

2005 Pathfinder

Calibration Procedure for Compass

EKS009NW

The difference between magnetic North and geographical North can sometimes be great enough to cause
false compass readings. In order for the compass to operate accurately in a particular zone, it must be cali-
brated using the following procedure.

CORRECTION FUNCTIONS OF COMPASS

The direction display is equipped with automatic correction function.
If the direction is not shown correctly, carry out initial correction.

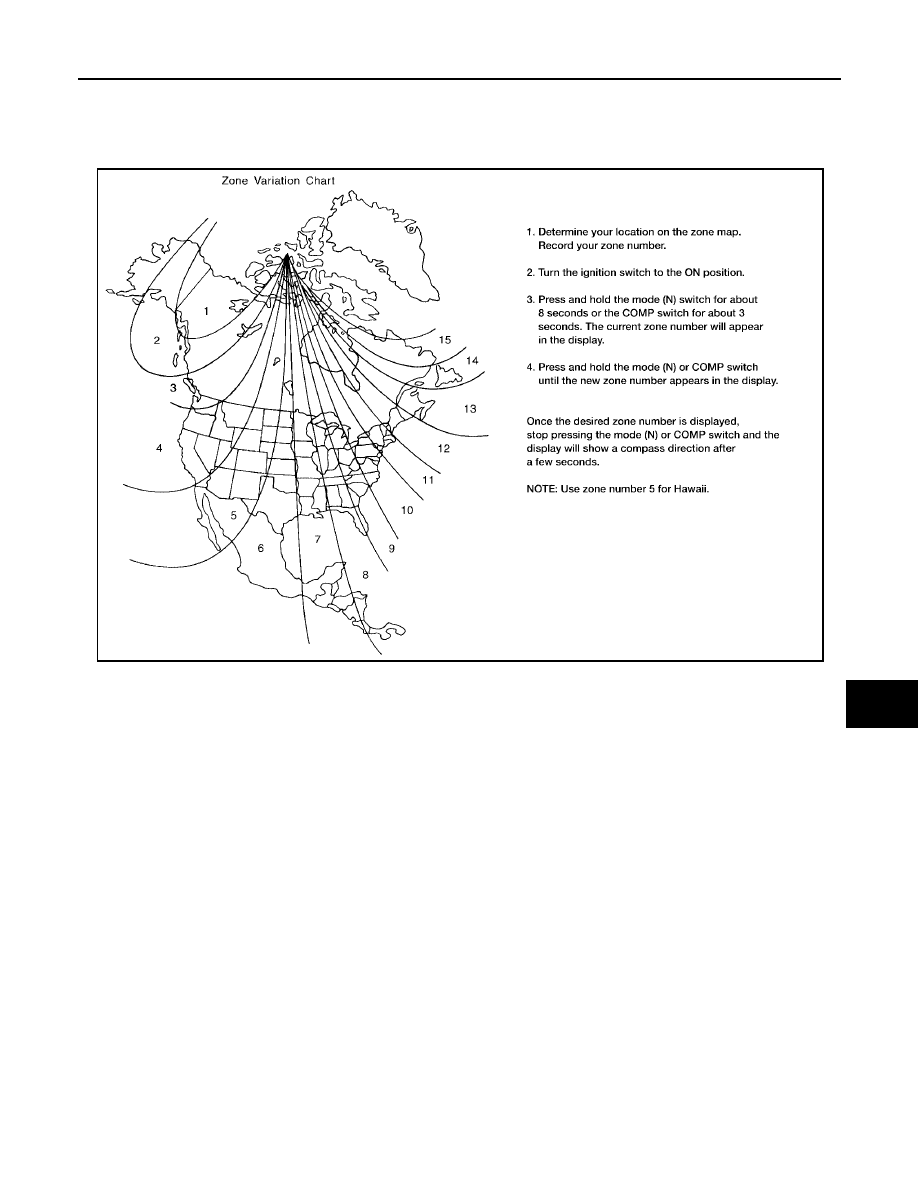

WKIA3363E

DI-32

COMPASS AND THERMOMETER

2005 Pathfinder

INITIAL CORRECTION PROCEDURE FOR COMPASS

1.

Pushing the mode (N) or COMP switch for about 10 seconds will
enter the initial correction mode. The “CAL” icon will illuminate.

2.

Turn the vehicle slowly in an open, safe place. The compass will
be calibrated once it has tracked 3 complete circles.

NOTE:
In places where the terrestrial magnetism is extremely disturbed, the
initial correction may start automatically.

WKIA3365E

WARNING LAMPS

DI-33

C

D

E

F

G

H

I

J

L

M

A

B

DI

2005 Pathfinder

WARNING LAMPS

PFP:24814

Schematic

EKS009NX

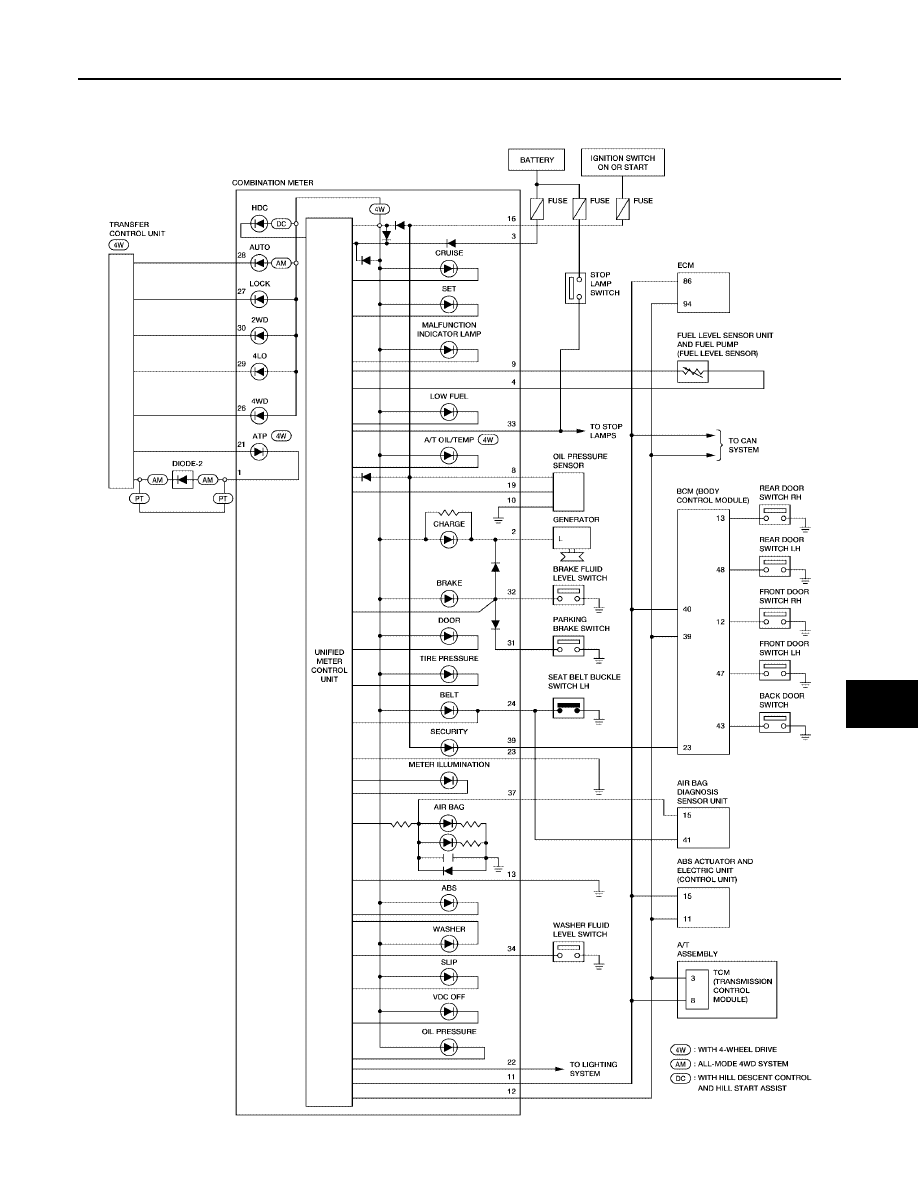

WKWA2050E

DI-34

WARNING LAMPS

2005 Pathfinder

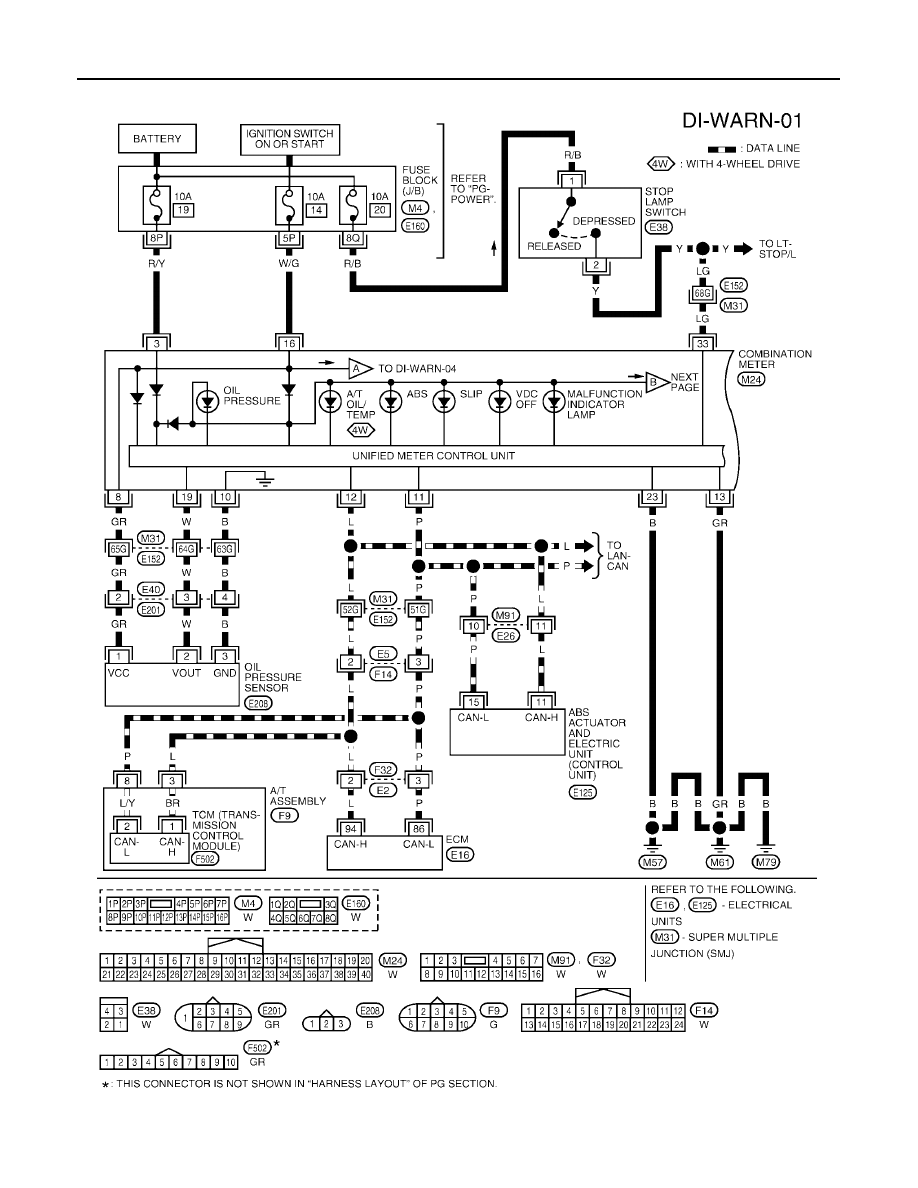

Wiring Diagram — WARN —

EKS009NY

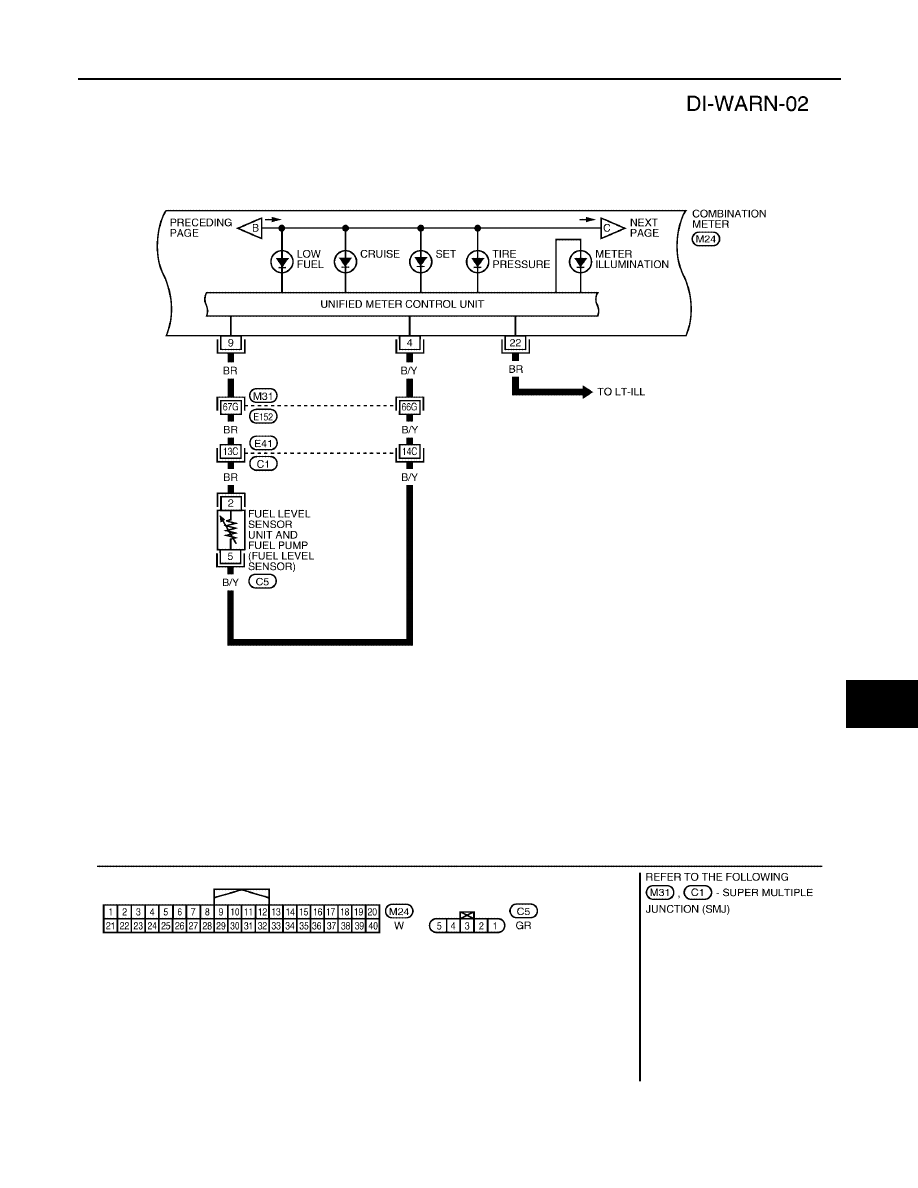

WKWA2051E

WARNING LAMPS

DI-35

C

D

E

F

G

H

I

J

L

M

A

B

DI

2005 Pathfinder

WKWA2052E

DI-36

WARNING LAMPS

2005 Pathfinder

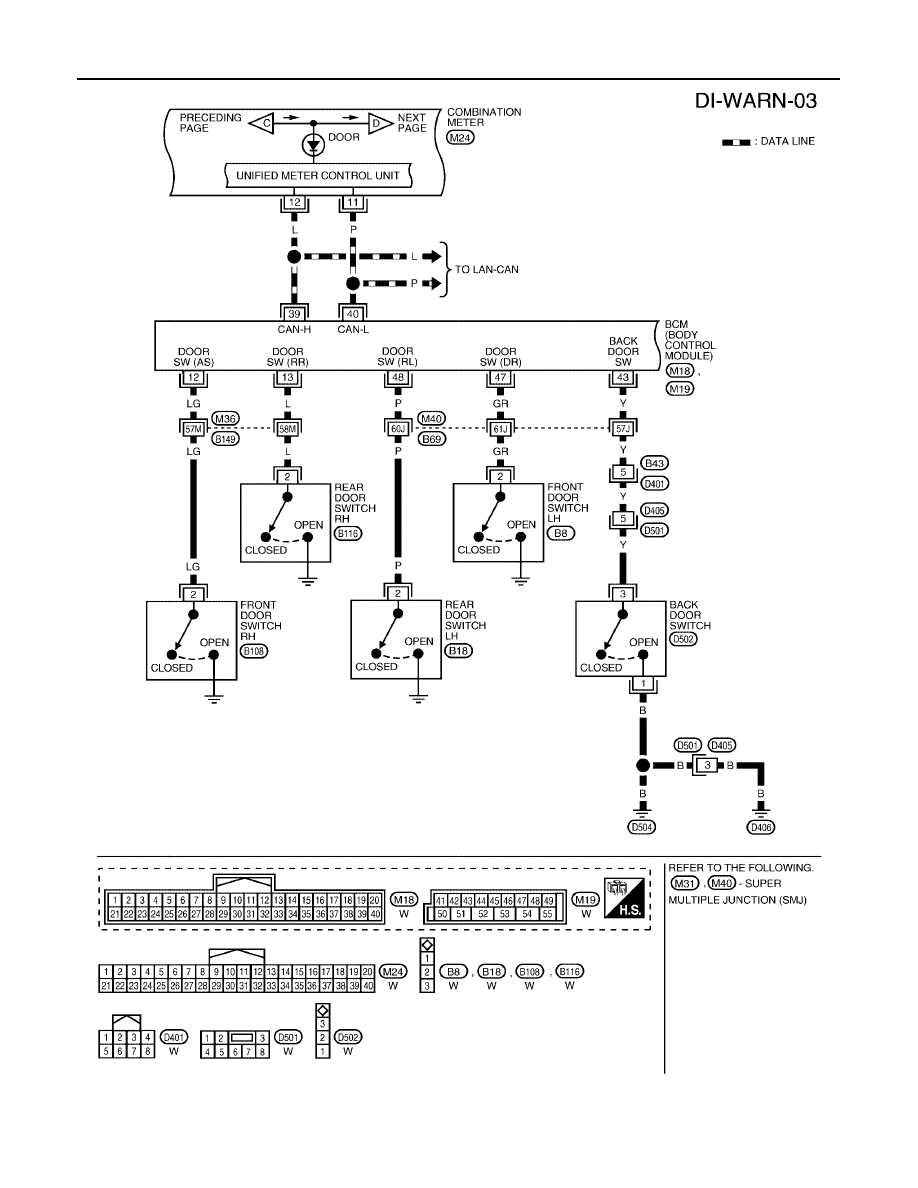

WKWA2053E
